DeLuxe I - Gartenhaus EINHELL - Kostenlose Bedienungsanleitung

Produkttyp	Gartenhaus (Gerätehaus)
Marke	Einhell
Modell	DeLuxe I
Außenmaße (L x B x H)	153 cm x 259 cm x ca. 140 cm
Innenmaße (L x B)	133 cm x 239 cm
Material der Profile	Aluminium
Wand- und Dachplatten	PVC (teilweise transparente Stegplatten für Tür)
Gewicht (ca.)	ca. 80 kg (auf Basis der Materialliste geschätzt)
Anzahl der Felder	2 Felder (Seiten jeweils 1 Feld)
Fundament	Beton- oder Mauerfundament (nicht im Lieferumfang)
Verankerung	Optional mit Erdankern (nicht im Lieferumfang)
Tür	Doppeltür mit Scharnieren, Riegel und Schlossfalle
Belüftung	Lufteinlässe in Vorder- und Rückwand sowie in den Türen
Montage	2 Personen empfohlen, ca. 1 Tag, mit mitgelieferter Anleitung und Werkzeugliste
Wartung	Alle 3 Monate Schraubverbindungen prüfen, nach Sturm kontrollieren
Schneelast	Dach rechtzeitig von Schnee räumen (10 cm Schnee oder 2 cm Eis als gefährlich eingestuft)
Windbeständigkeit	Nicht für extreme Windzonen ohne zusätzliche Verankerung
Zubehör	Verankerungssets (Art.-Nr. 36.405.90/91) optional erhältlich
Garantie	Herstellergarantie gemäß Garantieurkunde, ausgenommen Transportschäden und unsachgemäße Montage
Sprache der Bedienungsanleitung	Deutsch (DE)
Seitenanzahl der Anleitung	124

Häufig gestellte Fragen - DeLuxe I EINHELL

Welche Untergrundvoraussetzungen sind für die Aufstellung des Einhell DeLuxe I Gartenhauses erforderlich?

Das Gartenhaus benötigt ein ebenes und festes Fundament, idealerweise aus Beton oder Mauerwerk mit den Maßen 153 cm x 259 cm (Außenmaße). Das Fundament muss frostfrei gegründet und rechtwinklig sein. Alternativ kann das Haus auf einem ebenen, festen Untergrund stehen, jedoch wird ein Fundament dringend empfohlen. Vergessen Sie nicht, eine Wasserwaage zur Kontrolle der Ebenheit zu nutzen.

Wie lange dauert der Aufbau des Gerätehauses und wie viele Personen werden benötigt?

Der Aufbau sollte innerhalb eines Tages abgeschlossen sein. Die Montageanleitung empfiehlt dringend, sie zu zweit durchzuführen. Wichtig: Nicht bei Wind aufbauen, und Kinder während der Montage fernhalten.

Welches Werkzeug wird für die Montage benötigt?

Sie benötigen: Steckschlüssel SW 7 und 10, Langschlitz- und Kreuzschlitzschraubenzieher (Größe 2-3), Innensechskantschlüssel (Größe 4), Ringschlüssel SW 10/13, Gummihammer, Bohrer ∅ 2,0 mm, Steinbohrer, Bohrmaschine/Akkuschrauber, Wasserwaage, Maßband, Sicherheitsstaffelei und Schere. Zusätzliche Ersatzschrauben sind in den Montagebeuteln enthalten.

Muss ich das Fundament selbst erstellen oder wird es mitgeliefert?

Das Fundament ist nicht im Lieferumfang enthalten. Sie müssen es selbst aus Beton oder Mauerwerk erstellen (Maße siehe Fundamentplan in der Anleitung). Alternativ kann das Haus auf einem ebenen, festen Untergrund stehen, wobei eine stabile Verankerung ratsam ist.

Wie kann ich die Türen korrekt justieren, wenn sie nicht richtig schließen?

Lockern Sie die Schrauben an den Türscharnieren und richten Sie die Türflügel in der Höhe passgenau aus. Ziehen Sie nach der Justierung die Schrauben wieder fest. Die Schlossfalle sollte in die Aussparung am rechten Türflügel greifen. Der Türhaken kann ebenfalls als Sicherung gegen Zufallen dienen.

Welche Sicherheitshinweise muss ich bei der Montage beachten?

Tragen Sie Schutzhandschuhe wegen Schnitt- und Quetschgefahr an den Alu-Profilen. Montieren Sie nicht bei Wind. Halten Sie Kinder fern. Ziehen Sie nach dem Aufbau alle Schrauben mit einem Gabel- oder Ringschlüssel nach. Das Dach ist nicht begehbar. Offenes Feuer ist verboten, nur zugelassene Heizgeräte verwenden.

Wie oft sollte ich das Gartenhaus warten?

Überprüfen Sie alle drei Monate die Schraubverbindungen und ziehen Sie sie nach. Nach starkem Wind oder Sturm kontrollieren Sie zusätzlich den Sitz der PVC- bzw. Stegplatten und der Schrauben. Bei Schnee das Dach rechtzeitig räumen (10 cm Schnee oder 2 cm Eis sind als gefährlich eingestuft).

Kann ich die PVC-Platten gegen die transparenten Stegplatten austauschen?

Ja, die transparenten Stegplatten sind im Lieferumfang enthalten und können an der oberen Türhälfte anstelle der PVC-Platten montiert werden, um mehr Licht ins Innere zu lassen. Die Seite mit der bedruckten Schutzfolie (UV-Beschichtung) muss nach außen zeigen. Ziehen Sie die Folie erst unmittelbar vor der Montage ab.

Ist das Gartenhaus für starke Windlasten oder extreme Wetterbedingungen geeignet?

Das Haus ist für normale Gartennutzung ausgelegt. In sturmgefährdeten Gebieten empfehlen wir eine zusätzliche Sturmverankerung (z. B. mit den optionalen Verankerungssets). Der Hersteller übernimmt keine Haftung für Schäden durch Sturm, Wind, Wasser oder Schneelast. Schließen Sie bei starkem Wind die Türen.

Erhalte ich Ersatzteile für mein Einhell DeLuxe I Gartenhaus?

Ja, eine komplette Einzelteilliste mit Artikelnummern aller Aluminiumprofile und PVC-Platten finden Sie am Ende der Montageanleitung (Seite 117-121). Ersatzteile können über den Kundendienst (iSC GmbH) bezogen werden. Achten Sie darauf, nur Originalersatzteile zu verwenden.

BEDIENUNGSANLEITUNG DeLuxe I EINHELL

Abbildung:
Gerätehaus DELUXE III (4 Felder)

MontageanleitungD

Inhalt

Montage- und Sicherheitshinweise 3

Nutzungshinweise / Werkzeugliste 4

Fundament / Fundamentplan....5

Verpackungslisten 6

PVC-Plattenpläne 7

Bodenprofil vormontieren 9

Eckprofile montieren 14

Giebelprofile vormontieren....16

Giebelfrofile Dach an Eckprofile montieren 20

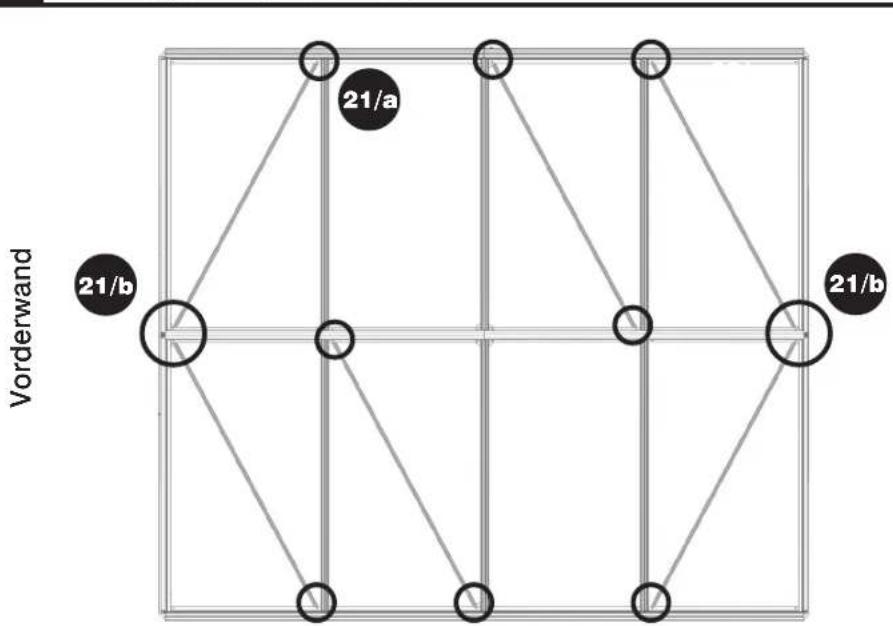

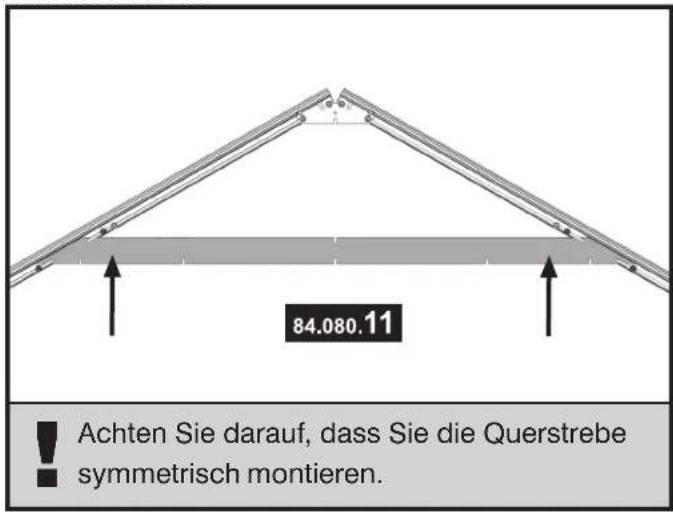

Querstrebe montieren....21

Dachstrebe montieren 22

Türstreben montieren 23

Windverbände und Verstrebungen montieren 28

Streben (Rückwand) montieren 31

Windverbände und Verstrebungen (Rückwand) montieren 35

Bodenprofil Seite vormontieren 39

First vormontieren (nur 4 Felder) 45

Bodenprofil an Vorder- und Rückwand montieren 47

Regenrinnenprofil an Vorder- und Rückwand montieren 48

Firstprofil an Vorder- und Rückwand montieren 49

Seitenstreben montieren 50

Dachstreben montieren 53

Knotenbleche montieren (nur 4 Felder) 57

Windverbände Seite montieren 58

Windverbände Dach montieren....60

Baugruppe Fundament montieren 62

PVC-Platten und Lufteinlässe an Vorderwand montieren 65

PVC-Platten und Lufteinlässe an Rückwand montieren....70

PVC-Platten an Seiten montieren 75

PVC-Platten an Dach montieren 78

Tür vormontieren 82

Tür montieren 94

Türriegel montieren 96

Türhaken montieren....107

Werkzeugleisten montieren 108

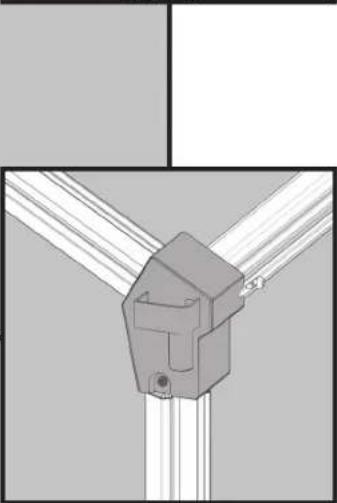

Abdeckungen und Abläufe montieren 112

Einzelteilliste Aluminium-Profile und PVC- bzw. Stegplatten 117

Sonderzubehör Verankerungssets 122

Montage- und Sicherheitshinweise

Sehr geehrte Kundin, sehr geehrter Kunde, Danke, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude an Ihrem Gerätehaus. Mit diesem Aluminium-Gerätehaus besitzen Sie ein mit größter Sorgfalt konstruiertes Gerätehaus, dessen Profile besonders stabil sind. Durch die kompakte und modulare Bauweise ist eine rasche Montage möglich.

Lesen Sie die Montageanleitung vor dem Aufbau Ihres Gerätehauses unbedingt vollständig durch, um Montagefehler oder Beschädigungen zu vermeiden!

Bewahren Sie die Anleitung auch nach der Montage sorgfältig auf!

Aluminium-Profile

Die einzelnen Artikelnummern sind in die jeweiligen Aluminium-Profile eingestanzt. Kontrollieren Sie bitte die eingestanzten Nummern, bevor Sie die einzelnen Profile montieren.

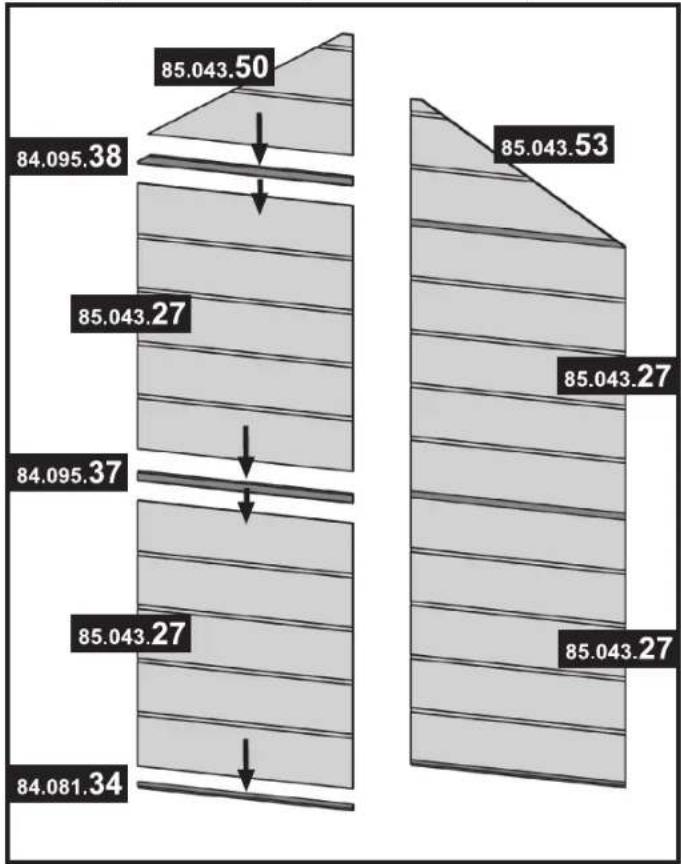

PVC-Platten

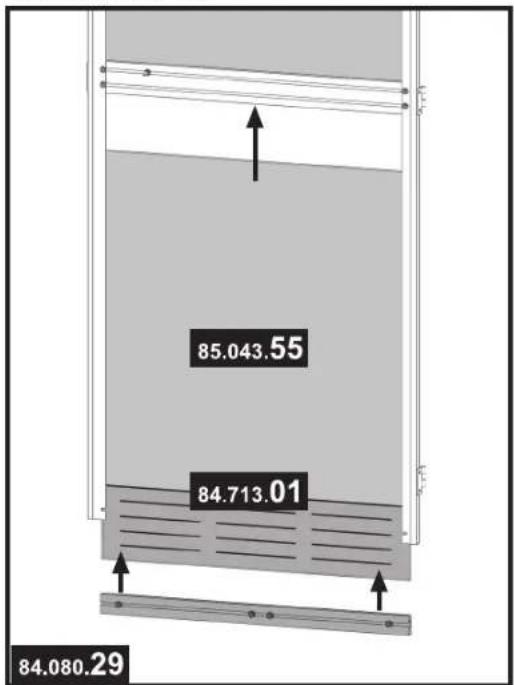

Montieren Sie die PVC-Platten so, dass die Vertiefungen der Platten an der Außenseite des Hauses sind.

Stegplatten (Kunststoff)

Es werden dem Gerätehaus zwei transparente Stegplatten beigelegt, die an Stelle der PVC-Platten in der oberen Türhälfte eingebaut werden können. Die Stegplatten können auf beiden Seiten mit einer Schutzfolie versehen sein. Die Seite mit der bedruckten Folie ist die Außenseite der Stegplatte (mit UV-Beschichtung).

Ziehen Sie immer nur die Folie von der Stegplatte ab, die Sie gerade montieren.

Verpackungsmaterial bitte der Wertstoff-sammlung zuführen.

Wichtiger Aufbauhinwels

Das Gerätehaus sollte innerhalb eines Tages aufgebaut werden. Der Aufbau sollte nicht bei Wind erfolgen.

Wichtige Sicherheitshinweise Wichtige Sicherheitsh zur Montagezur Montage

• Wir empfehlen Ihnen die Montage mit 2 Personen2dPersonzuführen.
• Zur Vermeidung von Unfällen sollten sich während der Montage keine Kinderkeine Kinder unmittelbarer Nähe befinden.
• Bei der Montage der Alu-Profile Schutzhand-Schutzhand-schuheschagbe! Schneld- und Quetschgefahr!Schneld- und Quetsch
• Ziehen Sie, nachdem Sie das Gerätehaus komplett aufgebaut haben, noch einmal alle Schraubverbindungen mit dem Gabel-mit dem Gabel- oder Ringschlüssel fest!oder Ringschlüssel fest!

Wichtiger Nutzungshinweis Wichtiger Nutzungshinw Das Gerätehaus darf nur zu seinem eigentlichen Zweck verwendet werden – es dient zur Unter- stellung von Gartengeräten aller Art.

Für Schäden, die durch die Zweckentfremdung des Gerätehauses hervorgerufen werden, wird keine Haftung durch den Hersteller übernommen.

HinweisHinweis

Der Hersteller haftet nicht für Sturm-, Wind-, Wasser-, Schneelastschäden. Eine Garantie für den Ersatz von Folge- und Vermögensschäden wird nicht übernommen. Weiterentwicklungen im Sinne des technischen Fortschritts behalten wir uns vor. So können geringfügige Abweichungen in den Darstellungen entstehen.

Bei erkennbaren Schäden von Bauteilen sind diese durch original Ersatzteile auszutauschen.

Eine komplette Einzelteilliste finden Sie am Ende der Montageanleitung.

Nutzungshinweise

• Überprüfen Sie alle drei Monate die Schraubverbindungen und ziehen Sie diese ggf. nach.
• Überprüfen Sie nach einem stärkeren Wind oder Sturm die Schraubverbindungen und den richtigen Sitz der PVC- bzw. Stegplatten.
• Schließen Sie bei starkem Wind und Sturm die Türen Ihres Gerätehauses.
• In sturmgefährdeten Gebieten sollten Sie das Gerätehaus zusätzlich durch eine geeignete Sturmverankerung (nicht im Lieferumfang enthalten) sichern.

• Schlagen Sie bei Temperaturen unter dem Gefrierpunkt (0 °C) nicht mit harten Gegenständen an die PVC- bzw. Stegplatten.

• Das Dach Ihres Gerätehauses ist so rechtzeitig von Schnee zu räumen, dass keine gefährliche Schneelast auftreten kann. Eine Schneehöhe von 10 cm bzw. Eishöhe von 2 cm kann bereits gefährlich sein!
  • Das Dach Ihres Gerätehauses ist nicht begehbar!

• Kein offenes Feuer oder ähnliches im Gerätehaus verwenden! Nur zugelassene Heizgeräte verwenden!
  • Die landesübliche Bauordnung ist zu beachten.

Werkzeugliste

Als Montagewerkzeug benötigen Sie:

Steckschlüssel

SW 7

SW 10

Langschlitz- schraubenzieher (Größe 2-3)

Schraubenzieher für Kreuzschlitz (Größe 2-3)

Innensechs- kantschlüssel (Größe 4)

Ringschlüssel (SW 10 / 13)

GummihammerGabel- oder

Bohrer ∅ 2,0 mm

Steinbohrer

Bohrmaschine oder Akkuschrauber

oder Zollstock

WasserwaageMaßba Sicherheits- staffelei

Schere

Achtung:

In allen Montagebeuteln sind zusätzliche Schrauben und Muttern als Ersatz enthalten!

Die einzelnen Artikelnummern sind in die jeweiligen Aluminium-Profile eingestanzt. Kontrollieren Sie bitte die eingestanzten Nummern nochmals, bevor Sie die einzelnen Profile montieren.

Achten Sie beim Aufbau des Gerätehauses auf die Rechtwinkligkeit der Profile! Überprüfen Sie immer die horizontale bzw. vertikale Lage der Profile mit einer Wasserwaage. Achten Sie darauf, dass die Profile immer auf Anschlag in den definierten Endlagen montiert werden.

Fundament / Fundamentplan

FundamentFundament

Achtung: Das Gerätehaus hat kein extra Fundamentprofil. Sie können Ihr Gerätehaus auf ein zuvor erstelltes Mauer- oder Betonfundament stellen (siehe Fundamentplan).

Fundament aus Beton / MauerwerkFundament aus I

Die Rechtwinkligkeit des Fundaments ist sehr wichtig für die Montage des Gerätehauses. Das Fundament muss genau im rechten Winkel und in der Waagrechten sein. Prüfen Sie mit der Wasserwaage.

Achtung: Das Fundament ist frosttief zu gründen.

Achtung:

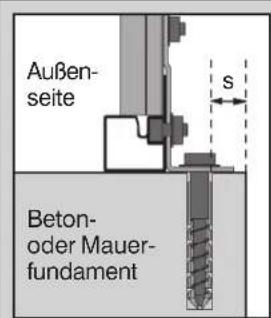

Falls Sie Ihr Gerätehaus auf kein Mauer- bzw. Betonfundament stellen wollen, achten Sie darauf, dass Sie das Gerätehaus auf ebenem und festem Untergrund aufstellen. Prüfen Sie die Ebenheit mit einer Wasserwaage!

Fundamentplan (Beton- oder Mauerfundament)

Gerätehaus Länge (cm) Länge (cm) Breite (cm) Breite (cm) Tiefe (cm) Höhe (cm) außen innen außen innen

2 Felder2 Felder153	133	259	239	10	30
3 Felder3 Felder224	204	259	239	10	30
4 Felder4 Felder295	275	259	239	10	30

Hinweis:

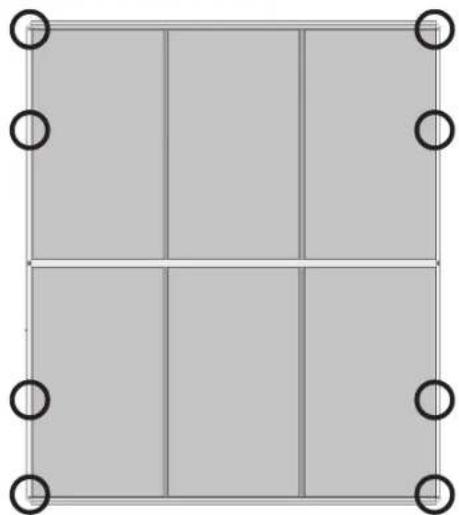

Beachten Sie, dass zwischen den Bohrlöchern und der inneren Fundamentkante genügend Abstand (s) vorhanden ist!

Achtung:

Das Fundament muss mindestens 100 mm tief und 300 mm hoch sein. Das Fundament muss im rechten Winkel und in der Waagrechten stehen.

Verpackungslisten Gerätehaus DELUXE

Sie erhalten die Aluminium-Profile und PVC-Platten Ihres Gerätehauses in mehreren Kartons verpackt. Im Karton „PVC-Platten Vorderwand“ sind zusätzlich zwei transparente Stegplatten enthalten, die alternativ montiert werden können.

Aluminium-Profile:

DELUXE I (2 Felder)

Aluminium-Profile

Verpackungs-Nr. Inhalt

37.131.30

Aluminium-Profile - Vorderwand

36.505.42

Aluminium-Profile - Rückwand

37.131.31

Verpackungs-Nr. Inhalt

37.131.10

PVC-Platten - Vorderwand

37.131.11

PVC-Platten - Rückwand

37.131.12

PVC-Platten - 2 Felder

DELUXE II (3 Felder)

Aluminium-Profile

Verpackungs-Nr. Inhalt

37.131.30

Aluminium-Profile - Vorderwand

36.505.42

Aluminium-Profile - Rückwand

37.131.32

Verpackungs-Nr. Inhalt

37.131.10

PVC-Platten - Vorderwand

37.131.11

PVC-Platten - Rückwand

37.131.13

PVC-Platten - 3 Felder

DELUXE III (4 Felder)

Aluminium-Profile

Verpackungs-Nr. Inhalt

37.131.30

Aluminium-Profile - Vorderwand

36.505.42

Aluminium-Profile - Rückwand

37.131.31

Verpackungs-Nr. Inhalt

37.131.10

PVC-Platten - Vorderwand

37.131.11

PVC-Platten - Rückwand

37.131.12

PVC-Platten - 2 Felder

37.131.12

PVC-Platten - 2 Felder

Hinweis zur Montageanleitung:

In der Montageanleitung dient das 4 Felder-Modell (2 Felder + 2 Felder / DELUXE III) als Referenzmodell. In den Übersichtsdarstellungen wird jeweils dieses Modell dargestellt. Die anderen Häuser unterscheiden sich gegenüber diesem Modell nur durch die Anzahl der Seitenfelder (2 bzw. 3 Felder). Haben Sie eines der anderen Modelle erworben, beachten Sie bitte die jeweiligen Montagehinweise für Ihr Gerätehaus.

PVC-Platten / Lufteinlässe: Vorderwand und Rückwand

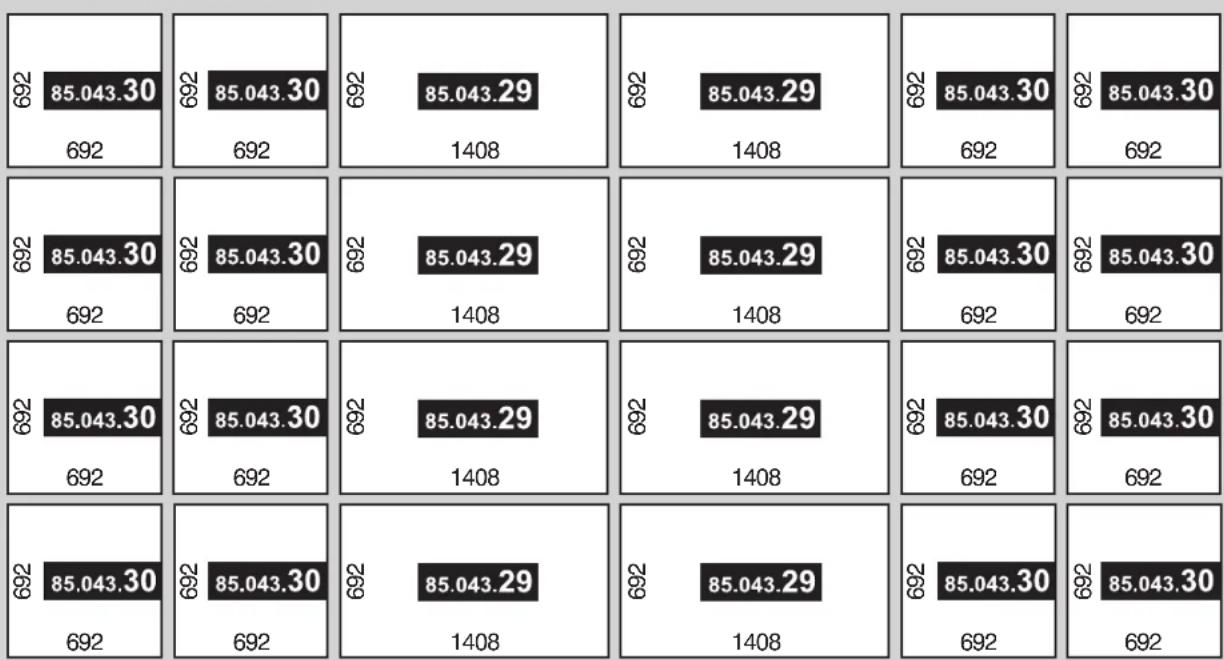

PVC-Platten: Seite / Dach

DELUXE I (2 Felder)

DELUXE II (3 Felder)

DELUXE III (4 Felder)

Seite SeiteDach Dach

Baugruppe Vorderwand montieren

1 Bodenprofil vormontieren

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
57.013.01	1	redhibrevkcenedoB	2
84.080.01	2	netrih/enrovliforpnedoB 03212
84.620.21	3	nedoBhcelbnetonK	-	2
84.631.51	4		Befestigungswinkel kurz	-	1
84.700.89	5		Verbindungsteil	-	3
50.041.90	6		Sechskantschraube	M6x12	4
51.049.11	7	[5KSK]	Sechskantmutter mit Flansch	M6	13

Wichtiger Hinweis:

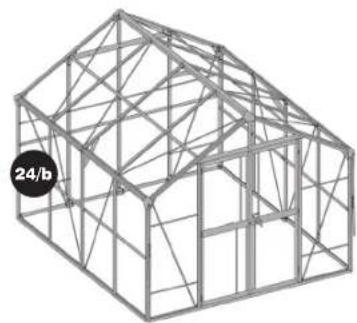

Zur einfacheren Handhabung sollten Vorder- und Rückwand liegend montiert werden.

Beachten Sie, dass in allen Montagebeuteln zusätzliche Schrauben und Muttern als Ersatz enthalten sind!

Montagevorschau

Übersicht (Vorderwand):

Innenansicht

Hinweis:

1/a

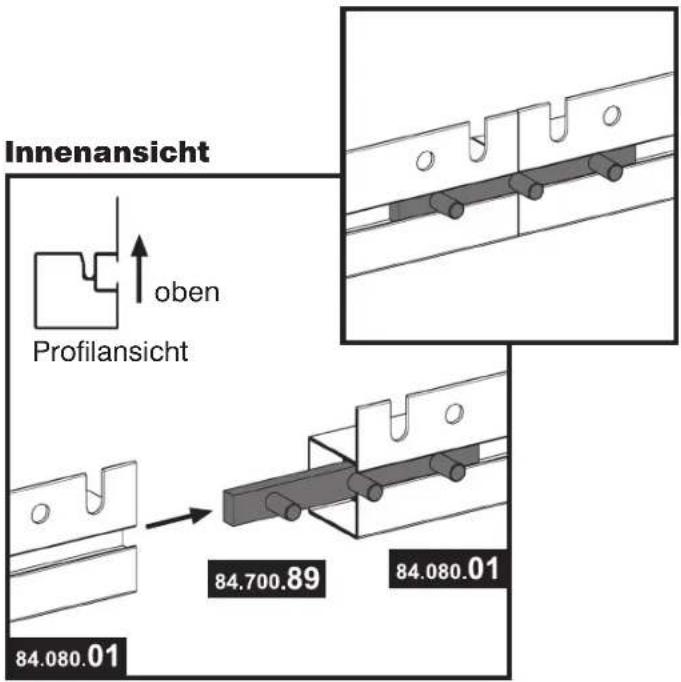

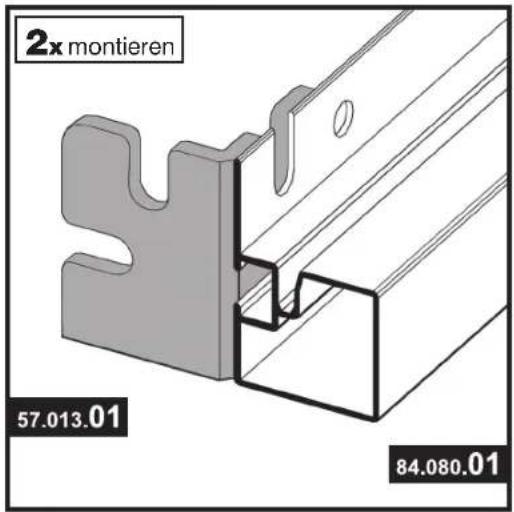

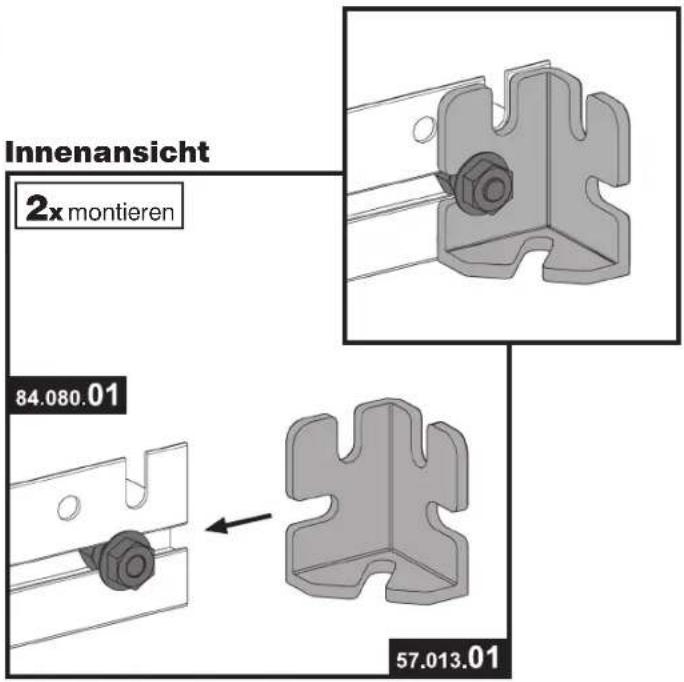

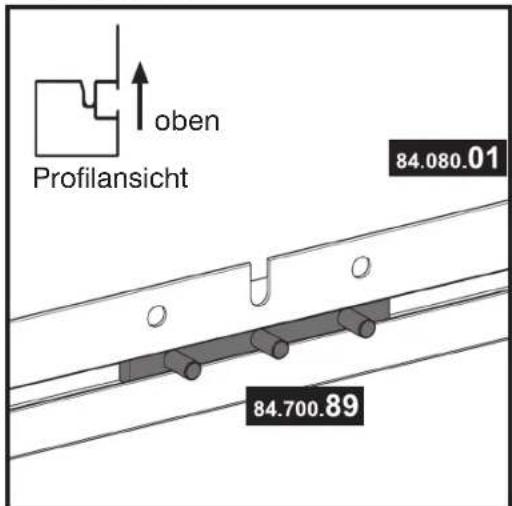

Schieben Sie in die Führungsschienen der beiden Bodenprofile je ein Verbindungsteil bis zu den entsprechenden Aussparungen (vgl. Abb.). Die genauen Positionen entnehmen Sie bitte der Montagevorschau.

1/b

Übersicht (Vorderwand):

Stecken Sie anschließend ein Knotenblech Boden auf das Verbindungsteil und befestigen es mit drei Sechskantmuttern.

1/c

1/c

Befestigen Sie das Knotenblech Boden mit einer zusätzlichen Schraube am Bodenprofil. Achten Sie darauf, dass Sie diese Schraube an dem links montierten Knotenblech links einsetzen, am rechts montierten Knotenblech rechts (vgl. Montagevorschau Detail A und Detail B).

1/d

Übersicht (Vorderwand):

Hinweis:

1/d

Schieben Sie das

Verbindungsteil zur Hälfte in ein Bodenprofil und stecken dann das zweite Bodenprofil auf das andere Ende.

1/e

1/e

Stecken Sie den

Befestigungswinkel, kurz wie in der Abbildung auf das Verbindungsteil und befestigen Sie ihn mit drei Muttern.

1/f

Übersicht (Vorderwand):

Montieren Sie an die beiden

1/g

äußeren Enden der Boden-

profile jeweils einen Bodeneckverbinder mit einer Schraube. Achten Sie darauf, dass er wie in Abb. 1/g mit dem Bodenprofil abschließt.

1/g

Außenansicht

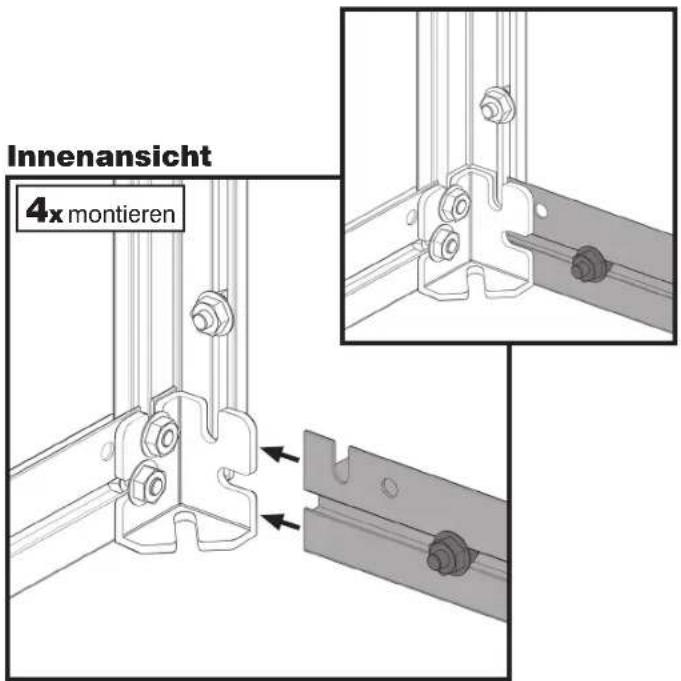

Eckprofile montieren

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge

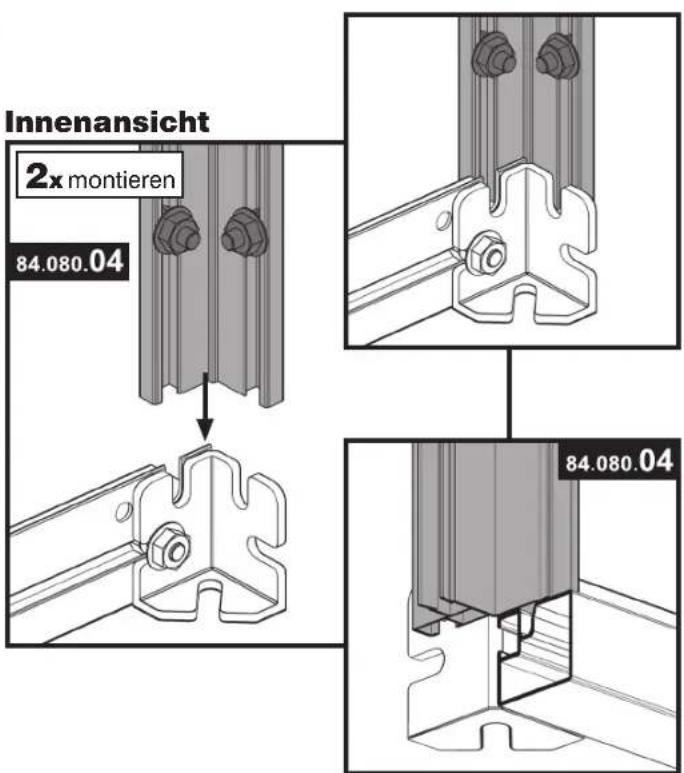

84.080.04	1 etie SliforpeE 59312
50.041.90	2		Sechskantschraube	M6x12	12
51.049.11	3		Sechskantmutter mit Flansch	M6	12

Übersicht (Vorderwand):

Werkzeug:

Außenansicht

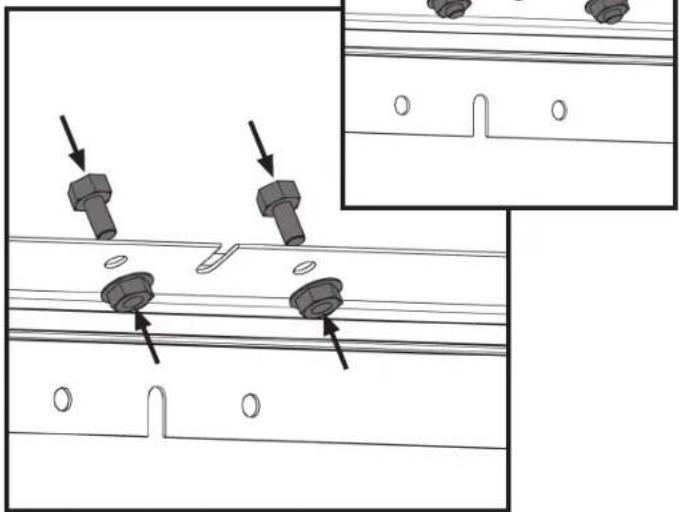

Hinweis:

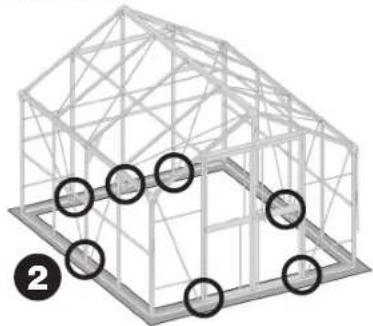

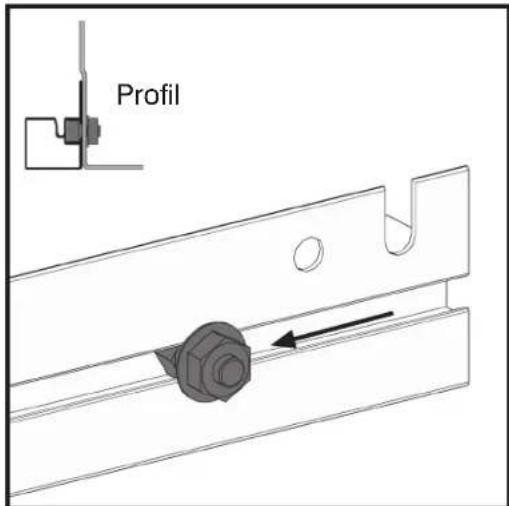

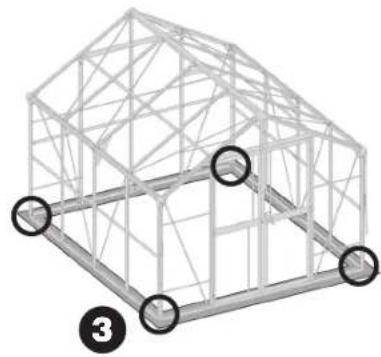

Schieben Sie in eine Führungsschiene zwei Schrauben jeweils zirka 5 cm von beiden Enden entfernt. In der anderen werden vier Schrauben vormontiert: jeweils zwei zirka 30 cm und zwei zirka 5 cm vom Rand entfernt (vgl. Detailansichten).

Stellen Sie das Eckprofil auf das Bodenprofil. Achten Sie darauf, dass die Führungsschiene mit den vier vor- montierten Schrauben zum Bodenprofil zeigt (vgl. Kontrollansicht auf der nächsten Seite).

2/c

Übersicht (Vorderwand):

Lockern Sie die im Bild dunkelgrau gefärbte Schraube am Eckprofil. Schieben Sie diese in die Aussparung am Bodeneckverbinder und ziehen die Mutter wieder fest.

Kontrollansicht (Bodenprofil mit Eckprofilen): Innenansicht

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
84.080.04	1		Eckprofil Seite (Dach)	1395	2
84.631.53	2		Montageblech First	-	3
50.041.90	3		Sechskantschraube	M6x12	18
51.049.11	4		Sechskantmutter mit Flansch	M6	18

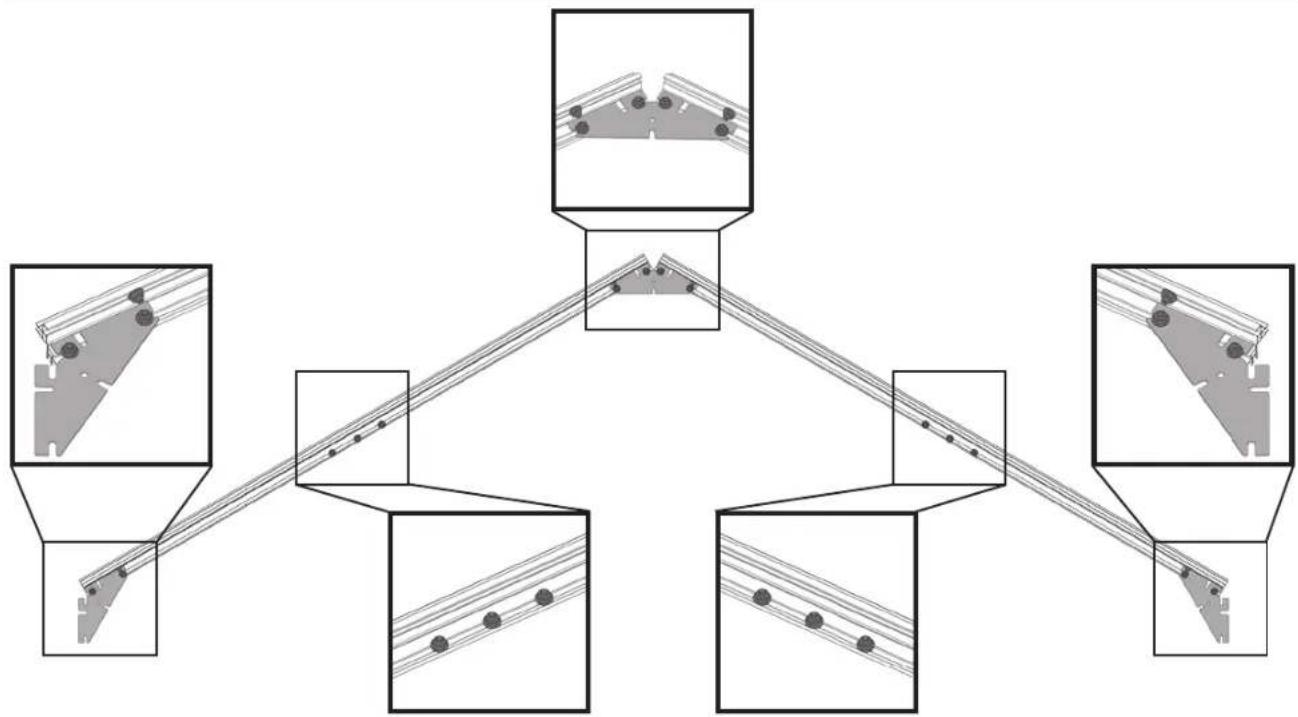

Montagevorschau / Kontrollansicht (Giebelprofile): Innenansicht

Werkzeug:

SW 10

Hinweis:

Schieben Sie in eine Führungsschiene des Eckprofils zwei Schrauben jeweils zirka 10 cm vom Rand entfernt. In der zweiten Führungsschiene werden drei Schrauben in der Mitte und zwei Schrauben an beiden Enden zirka 10 cm vom Rand entfernt vor- montiert.

3/b
Innenansicht

Hinweis:

3/b

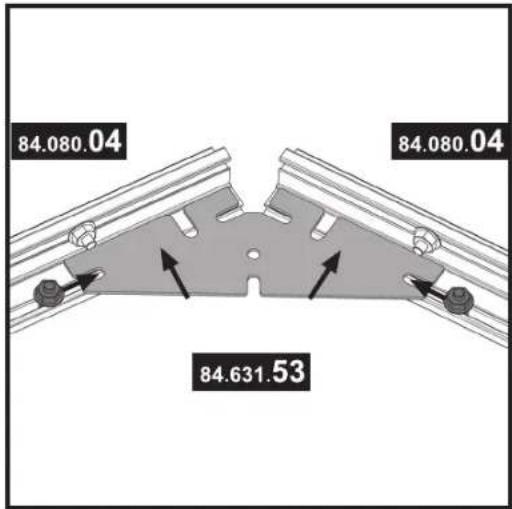

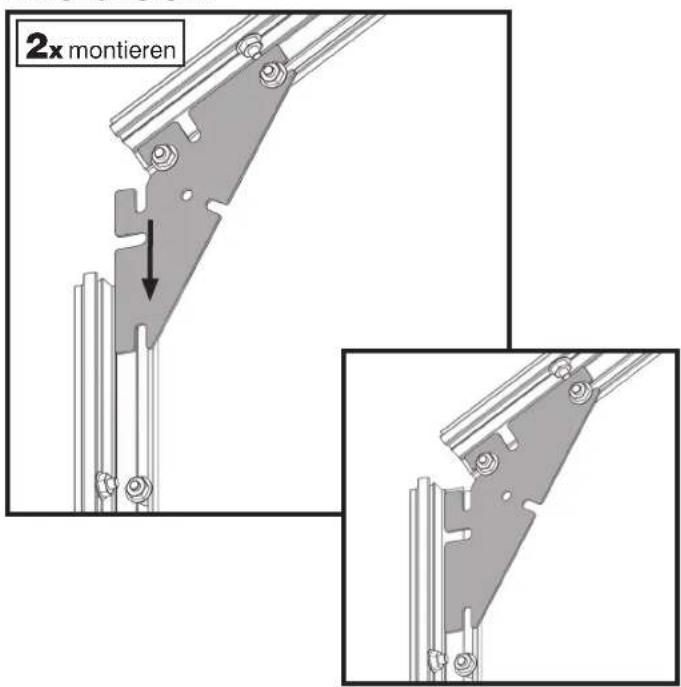

Legen Sie das Montageblech wie in der Abbildung am Giebelprofil an und richten es am Anschlag aus. Lockern Sie nun die am Giebelprofil vormontierte Schraube und schieben Sie sie in die Aussparung des Montageblechs. Ziehen Sie die Mutter wieder fest.

3/c
Innenansicht

3/c

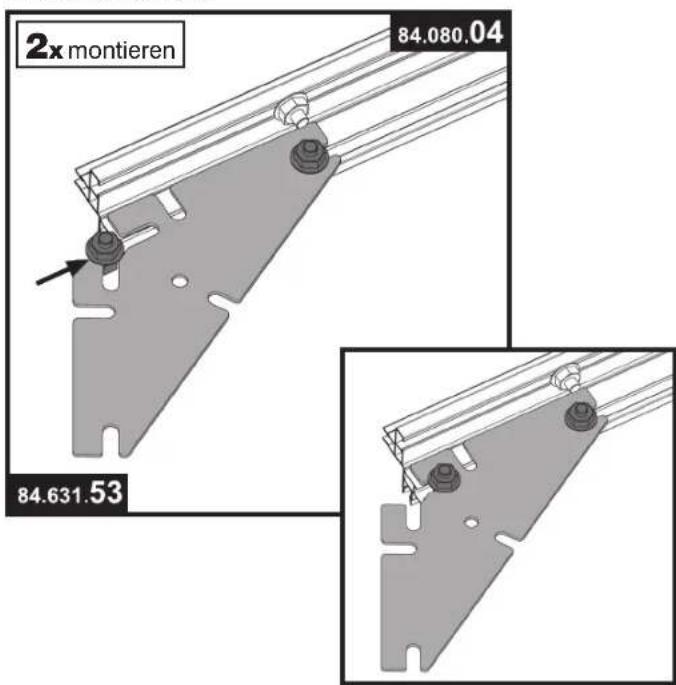

Befestigen Sie das Montageblech außen am Giebelprofil (vgl. Abb.) mit einer weiteren Sechskantschraube und Mutter. Schieben Sie dazu die Schraube von außen in die Führungschiene und ziehen die Mutter fest.

Wichtiger Hinweis:

Achten Sie darauf, dass die Montagebleche wie in den Ansichten 3/b sind ausgerichtet werden. Die Montagebleche werden erst später beim Einsetzen des Firstes und der Regenrinne genau justiert.

3/d
Innenansicht

Achten Sie darauf, dass die drei vormontierten Schrauben in der Mitte nach innen zeigen.

Vergleichen Sie dazu die entsprechenden Kontrollansichten auf den vorhergehenden Seiten.

Hinweis:

3/d

Verbinden Sie nun die beiden Giebelprofile mit dem dritten Montageblech (vgl. Montagevorschau). Schieben Sie dazu die beiden im Bild dunkelgrau gefärbten Schrauben in die Einkerbungen und ziehen sie fest.

3/e

Das Montageblech wird mit zwei weiteren Schrauben und Muttern an den beiden Giebelprofilen befestigt. Schieben Sie dazu die Schrauben von außen in die Führungschienen und ziehen die Mutter fest.

Kontrollseite Vorderwand

Bevor Sie mit Schritt 4 fortfahren, kontrollieren Sie mit Hilfe der folgenden Abbildung, ob Sie alle für die nächsten Schritte benötigten Schrauben vormontiert haben.

Innenansicht Vorderwand

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
50.041.90	1	arhostnakshce$ 21x6M2
51.049.11	2		Sechskantmutter mit Flansch	M6	2

Innenansicht

Übersicht (Vorderwand):

Werkzeug:

Hinweis:

Innenansicht

Legen Sie das am Giebelprofil montierte Montageblech am Anschlag des Eckprofils an.

Befestigen Sie das Montageblech unten mit der am Eckprofil vormontierten Schraube. Fixieren Sie nun das Montageblech oben mit einer weiteren Schraube am Eckprofil. Dazu schieben Sie diese Schraube von oben in die Führungsschiene des Eckprofils.

Seite 20

Querstrebe montieren

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
84.080.11	1	ebertsreu9,0541	1

Innenansicht

Übersicht:

Werkzeug:

Innenansicht

Hinweis:

Legen Sie die Querstrebe wie in Abbildung 5/a am

Anschlag der Giebelprofile an. Achten Sie darauf, dass die „flache“ Seite der Querstrebe nach innen zeigt. Befestigen Sie die Querstrebe mit den beiden unteren vormontierten Schrauben an den Giebelprofilen (vgl. Abb. 5/b). Lockern Sie dazu die Schrauben und schieben Sie sie in die Aussparungen an der Querstrebe. Ziehen Sie zuletzt die Muttern wieder fest.

Dachstrebe montieren

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
84.080.06	1 ebertshcaD-5331
50.041.90	2 ebuarhcstnakshceS 21x6M2
51.049.11	3		Sechskantmutter mit Flansch	M6	2

Übersicht (Vorderwand):

Werkzeug:

Hinweis:

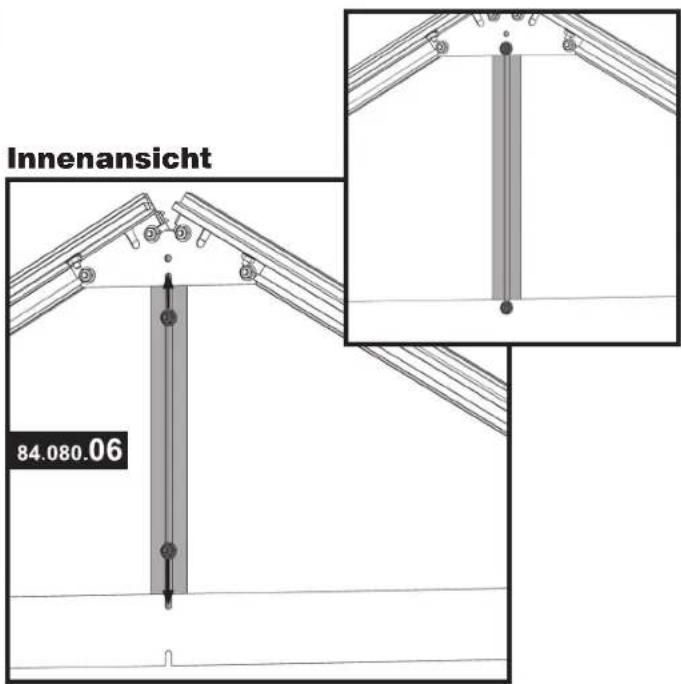

Montieren Sie an beide Enden der Dachstrebe je eine Schraube zirka 5 cm vom Rand entfernt.

Setzen Sie die Dachstrebe von außen zwischen Giebelprofilen und Querstrebe ein und schieben Sie die beiden vormontierten Schrauben nach oben und unten in die entsprechenden Aussparungen.

Türstreben montieren

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
84.080.12	1 legnarüT 317-2
50.041.90	2 ebuarhcstnakshceS		21x6M 0	1
50.041.94	3		Senkschraube	M4x6	12
51.049.11	4		Sechskantmutter mit Flansch	M6	10
55.102.02	5	[KDBH]	Scharnierflügel aus Türscharnierbeutel	-	6
84.631.53	6		Montageblech First	-	2
84.700.92	7		Scharnierleiste	-	6

Werkzeug:

Hinweis:

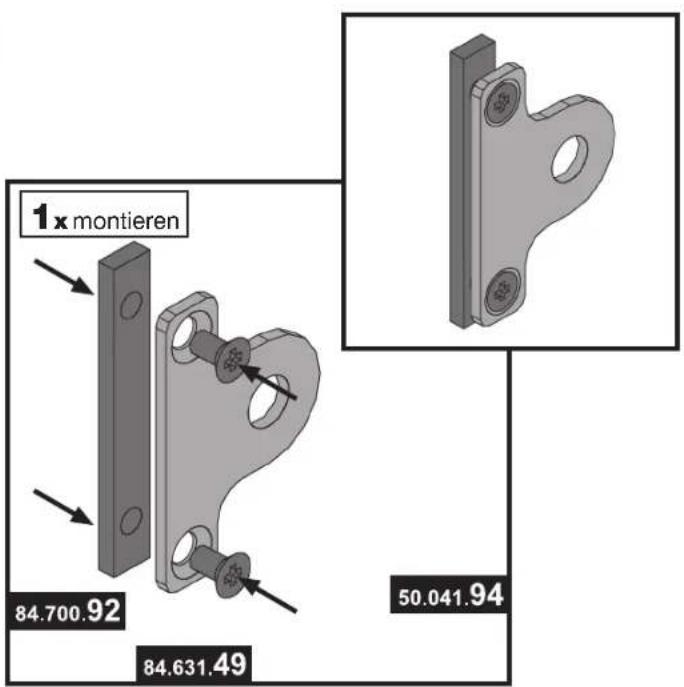

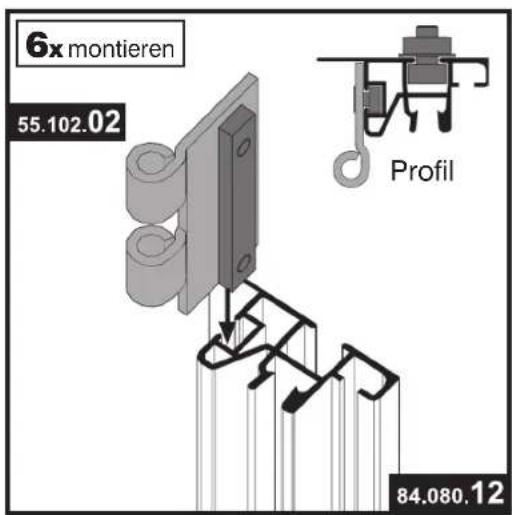

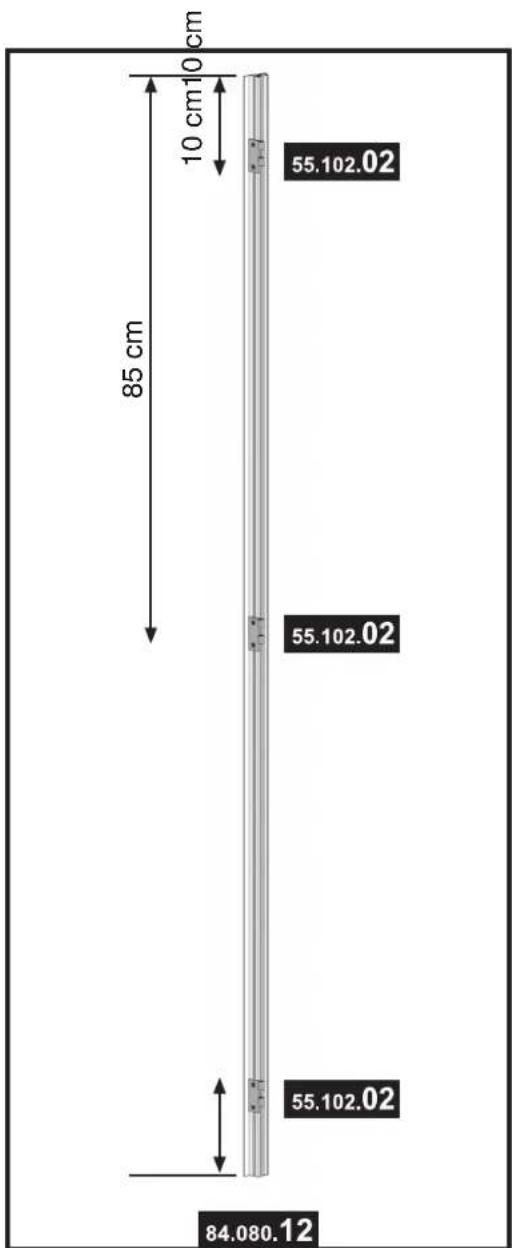

Montieren Sie an die beiden Türangeln an einem Ende je eine Schraube zirka 60 cm, eine zirka 30 cm und eine zirka 5 cm vom Rand entfernt. Am anderen Ende wird je eine Schraube 30 cm und eine zirka 5 cm vom Rand entfernt angebracht.

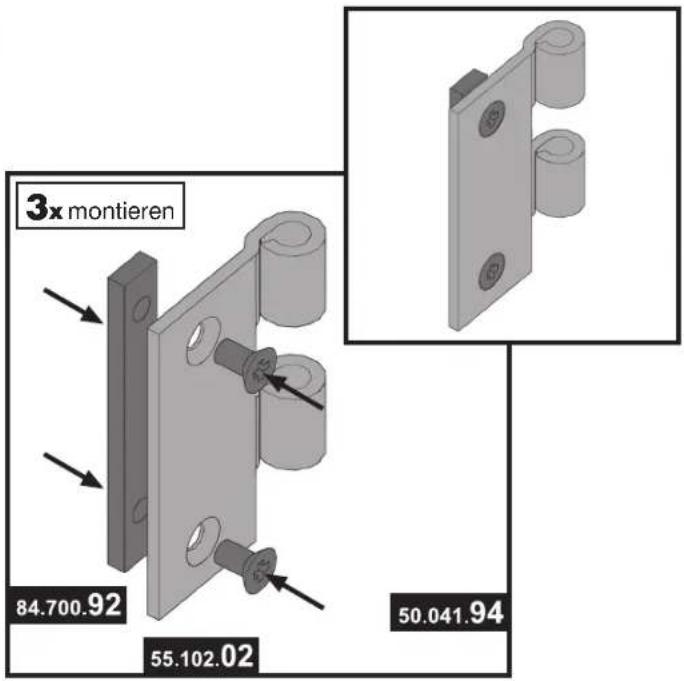

Am Türscharnierflügel wird eine Scharnierleiste (Pos. 7) mit zwei Senkschrauben (Pos. 3) locker befestigt. Achten Sie darauf, dass Sie die Senkschrauben in die dafür vorgesehenen Aus-sparungen am Scharnier-flügel einsetzen (vgl. Abb.).

Seite 23

7/c

7/d

Seite 24

Übersicht (Vorderwand):

Hinweis:

7/c

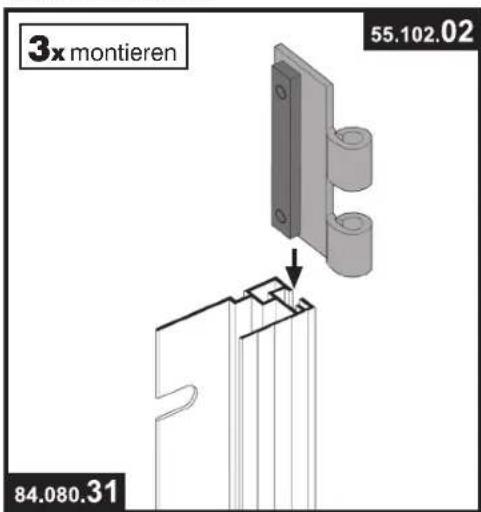

Schieben Sie jeweils drei vormontierte Scharnierflügel in die Führungsschienen der beiden Türangeln (vgl. Abb.7/c).

Achten Sie darauf, dass Sie die Scharnierflügel wie in Abb.7/d gekennzeichnet festschrauben, um später die Tür mit den passenden Gegenstücken einsetzen zu können: An jede Türangel werden oben und unten je ein Scharnier zirka 10 cm vom Rand entfernt und ein Scharnier in der Mitte montiert.

Übersicht (Vorderwand):

Hinweis:

Stellen Sie die Türangel von außen zwischen Bodenprofil und Querstrebe und befestigen sie oben mit der vor- montierten Sechskantschraube. Lockern Sie die Schraube, schieben sie in die dafür vorgesehene Aussparung und ziehen die Mutter wieder fest. Achten Sie darauf, dass die Scharniere zur Mitte hin zeigen.

Unten wird die Türangel am Knotenblech Boden befestigt. Schieben Sie dazu die untere vormontierte Schraube an der Türangel in die dafür vorgesehene Aussparung am Knotenblech und ziehen die Mutter fest.

7/g
Innenansicht Querstrebe

Übersicht (Vorderwand):

Hinweis:

7/h

7/g

Lösen Sie die beiden in

Abb. 7/g grau gefärbten

7/h

Muttern. Legen Sie anschlie-

Bend das Montageblech

First wie in Abb. 7/h an der Querstrebe an. Achten Sie darauf, dass das Montageblech am Giebelprofil auf Anschlag liegt. Setzen Sie die beiden Muttern wieder auf und ziehen sie fest.

7/i

Innenansicht Querstrebe

Übersicht (Vorderwand):

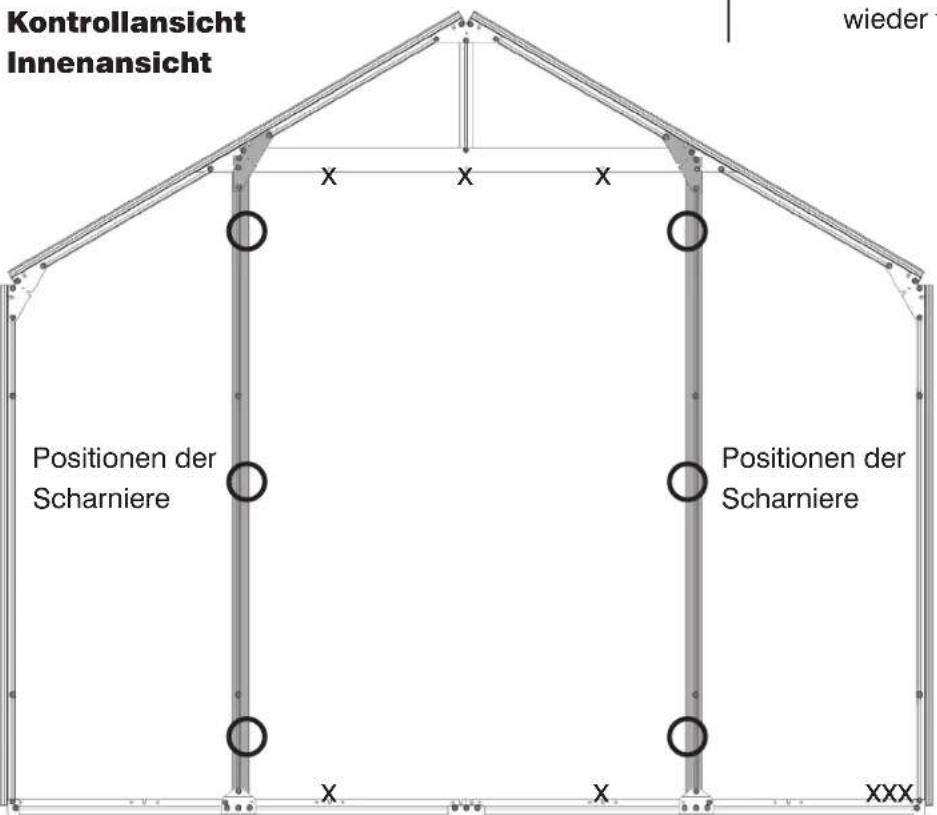

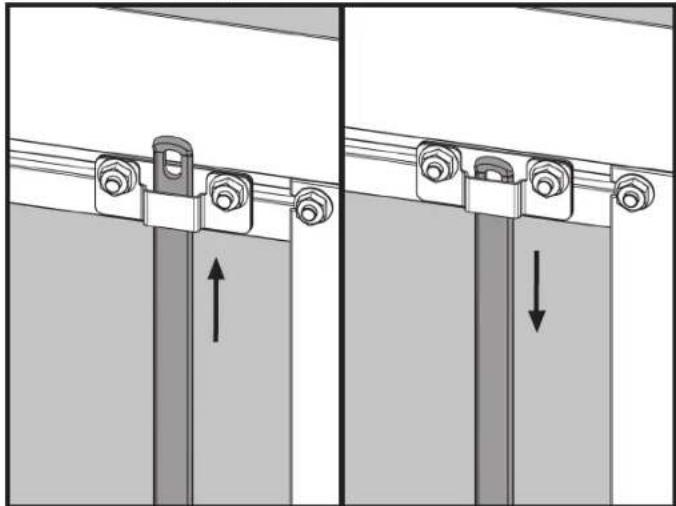

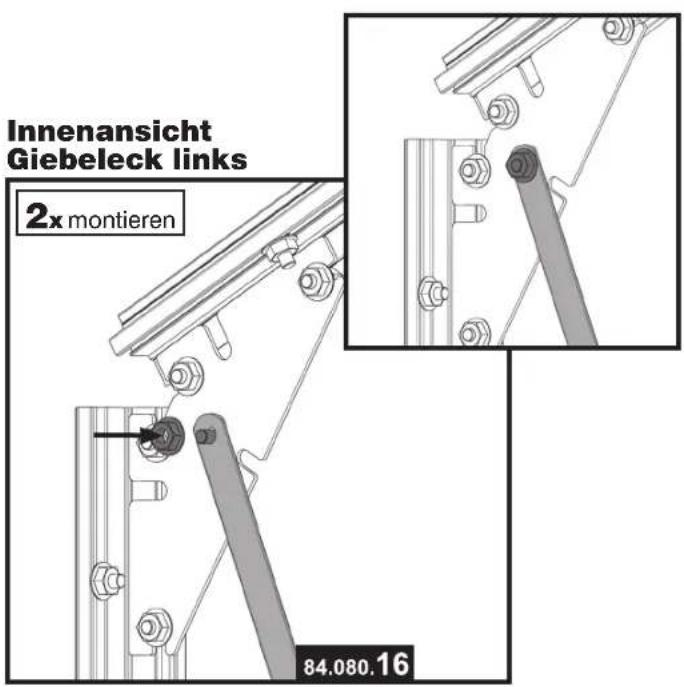

Lockern Sie die beiden an Türangel und Giebelprofil vormontierten Schrauben und schieben sie in die entsprechenden Aussparungen am Montageblech. Ziehen Sie die Muttern wieder fest.

Hinweis:

Die in der Kontrollansicht mit X markierten Aussparungen am Bodenprofil und an der Querstrebe bleiben frei. Achten Sie darauf, dass Sie die Türprofile mit den Scharnieren wie in der Kontrollansicht (Innenansicht!) einsetzen!

Windverbände und Verstrebungen montieren

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
84.080.16	1 TDonabrevonW 87412
84.080.17	2		Verstrebung DT	602	4
50.041.90	3		Sechskantschraube	M6x12	2
51.049.11	4		Sechskantmutter mit Flansch	M6	2

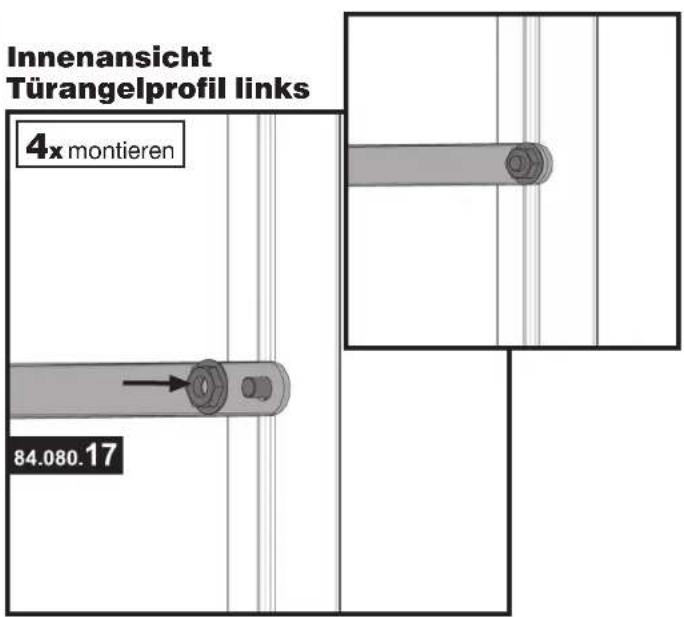

Innenansicht Türangelprofil links

Hinweis:

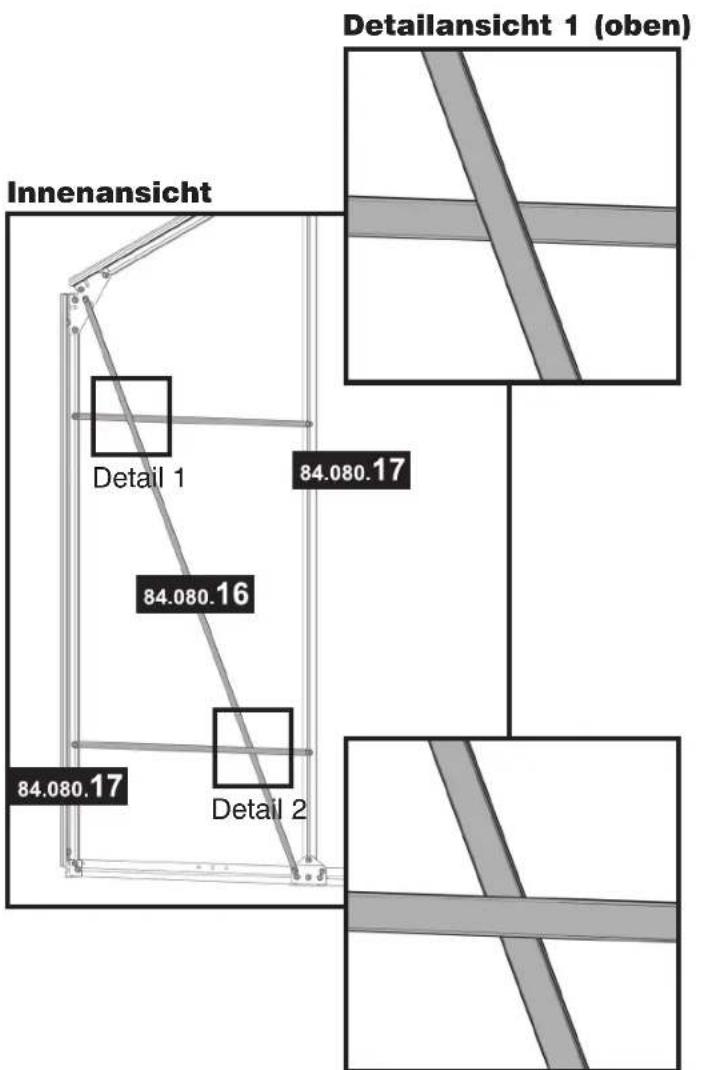

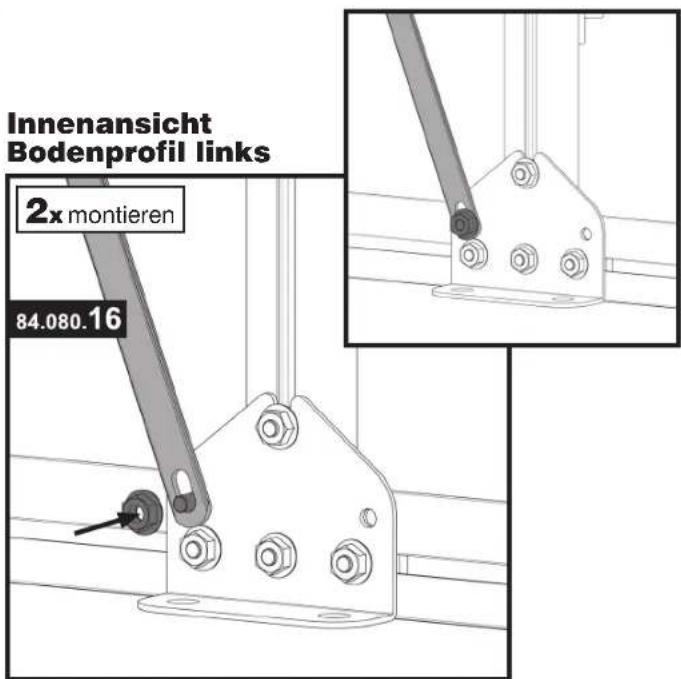

Achten Sie darauf, dass Sie die Verstrebungen waagrecht montieren. Prüfen Sie ggf. mit einer Wasserwaage.

Übersicht (Vorderwand):

Werkzeug:

Hinweis:

Montieren Sie zunächst die beiden oberen Verstrebungen mit den bereits vor- montierten Schrauben an Eckprofil und Türangel. Lösen Sie die Muttern, ste-cken die Verstrebungen auf die Schrauben und drehen Sie die Mutter wieder fest.

8/b

Übersicht (Vorderwand):

Legen Sie den Windverband (1478 mm) an der Innenseite des Montageblechs am Giebeleck an. Stecken Sie von der Außenseite eine Schraube in das dafür vorgesehene Loch und fixieren den Windverband mit einer Mutter.

8/c

Befestigen Sie anschließend unten den Windverband am Knotenblech Boden. Verwenden Sie dazu die bereits am Knotenblech vormontierte Schraube.

8/d

Übersicht (Vorderwand):

Hinweis:

Montieren Sie die beiden unteren Verstrebungen so, dass der schräg verlaufende Windverband einmal vor und einmal hinter den Verstrebungen liegt (vgl. Kontrollansicht 8/e). Um die Verstrebungen zu befestigen, lösen Sie die beiden unteren an Eckprofil und Türangel vormontierten Schrauben und stecken die Verstrebungen darauf.

8/e

Detailansicht 2 (unten)

Hinweis:

Achten Sie darauf, dass Sie die Verstrebungen waagrecht montieren. Prüfen Sie ggf. mit einer Wasserwaage. Ziehen Sie die Schrauben an Windverbänden und Verstrebungen sorgfältig fest. Erst durch sie erhält die Vorderwand Stabilität.

Baugruppe Rückwand montieren

Wiederholen Sie die Schritte 1 bis 6.

Achtung:

Verwenden Sie in Schritt 1 „Bodenprofil vormontieren“ an Stelle des Befestigungswinkels, kurz 84.631.51 das Knotenblech Boden 84.620.21. Befestigen Sie das Knotenblech an den beiden oberen Löchern von außen zusätzlich mit zwei Sechskantschrauben und Muttern am Bodenprofil.

Setzen Sie nach Schritt 6 die Montage direkt mit Schritt 9 fort.

Streben (Rückwand) montieren

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
	1 )dnav	S51713
	2		Montageblech First	-	2
	3		Sechskantschraube	M6x12	13
	4	[4Kx5]	Sechskantmutter mit Flansch	M6	13

Werkzeug:

SW 10

Hinweis:

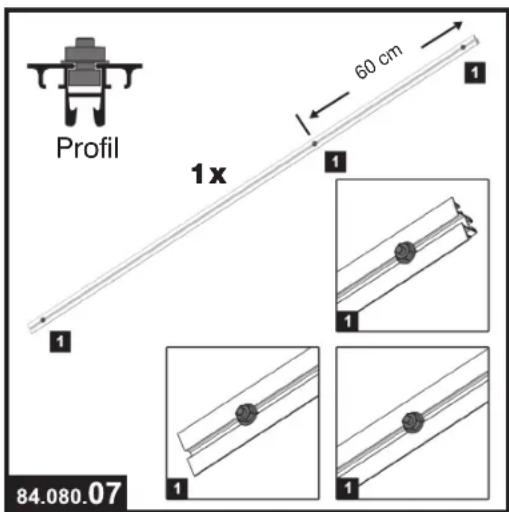

Montieren Sie an zwei Streben oben 2 und unten 3 Schrauben: oben eine zirka 60 cm, eine zirka 30 cm und eine zirka 5 cm vom Rand entfernt, unten eine zirka 30 cm und eine zirka 5 cm vom Rand entfernt (vgl. Abb. 9/a). An die dritte Strebe wird oben eine Schraube zirka 60 cm und eine zirka 5 cm vom Rand entfernt, unten eine zirka 5 cm vom Rand entfernt montiert (vgl. Abb. 9/b).

Seite 31

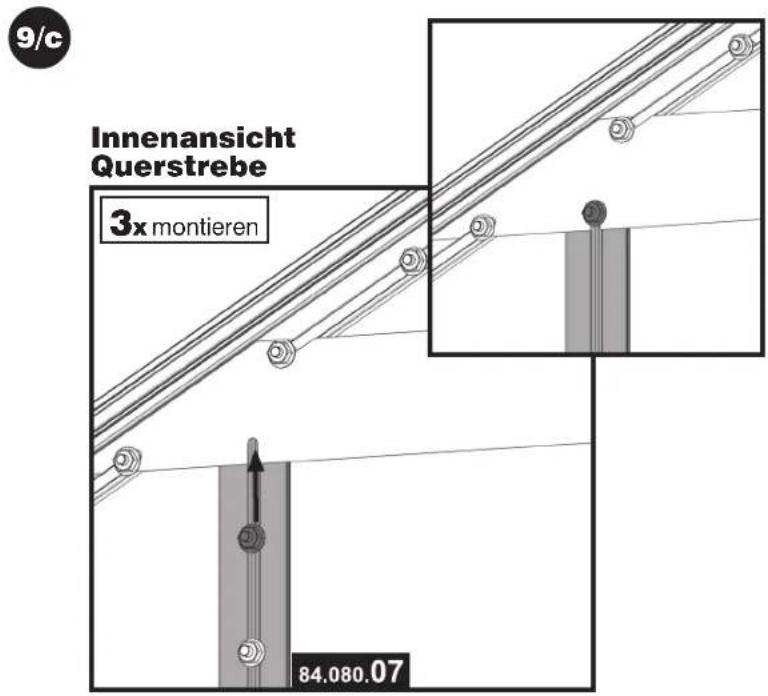

Übersicht (Rückwand):

Hinweis:

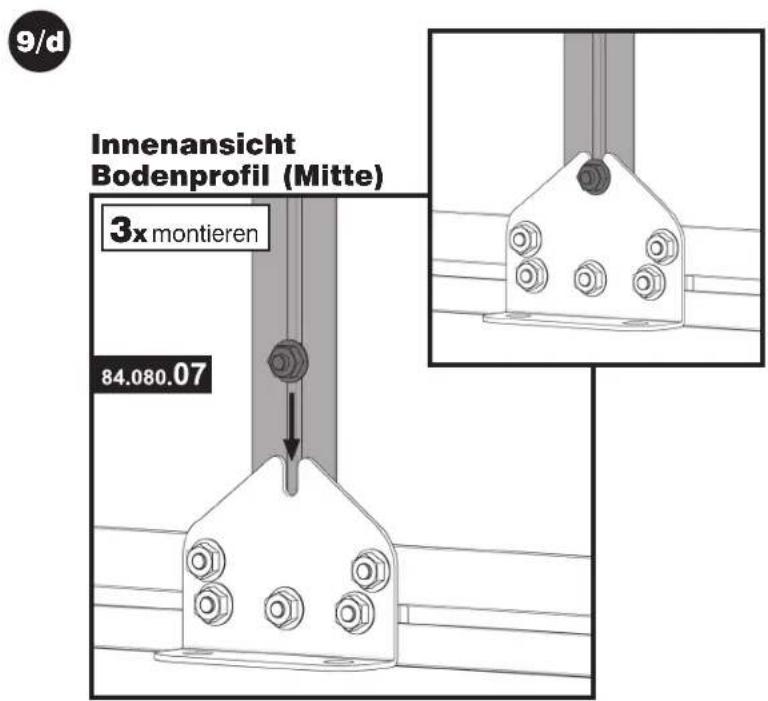

Stellen Sie die Streben von außen zwischen Bodenprofil und Querstrebe. Achten sie darauf, dass die Strebe mit den drei vormontierten Schrauben in der Mitte eingesetzt wird. Befestigen Sie nun die Streben oben und unten mit den vormontierten Sechskantschrauben. Lockern Sie dazu die Schrauben, schieben sie in die dafür vorgesehenen Aussparungen und ziehen die Muttern wieder fest.

Befestigen Sie die drei Streben unten an den Knotenblechen Boden. Lockern Sie dazu die Schrauben, schieben sie in die dafür vorgesehenen Aussparungen und ziehen die Muttern wieder fest.

9/e
Innenansicht Querstrebe

9/f
Innenansicht Querstrebe

9/g
Innenansicht Querstrebe

Übersicht (Rückwand):

Hinweis:

9/e

Lösen Sie die beiden in Abb. 9/e grau gefärbten

9/f

Muttern. Legen Sie anschließend das Montageblech First wie in Abb. 9/f an der Querstrebe an. Achten Sie darauf, dass das Montageblech am Giebelprofil auf Anschlag liegt. Setzen Sie die beiden Muttern wieder auf und ziehen sie fest.

9/g

Lockern Sie die beiden an Türangel und Giebelprofil vormontierten Schrauben und schieben sie in die entsprechenden Aussparungen am Montageblech. Ziehen Sie die Muttern wieder fest.

Kontrollansicht (Innenansicht)

Hinweis:

Die in der Kontrollansicht mit X markierten Aussparungen am Bodenprofil und an der Querstrebe bleiben frei. Achten Sie darauf, dass sich die Strebe mit den nur drei vor- montierten Schrauben in der Mitte befindet! Kontrollieren Sie die Abstände der Schrauben.

Windverbände und Verstrebungen an Rückwand montieren

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
84.080.16	1	neinih/enrov(anabrevdniW 87412
84.080.17	2		Verstrebung DT	602	4
84.080.18	3		Verstrebung RW	1232	1
50.041.90	4		Sechskantschraube	M6x12	4
51.049.11	5		Sechskantmutter mit Flansch	M6	4

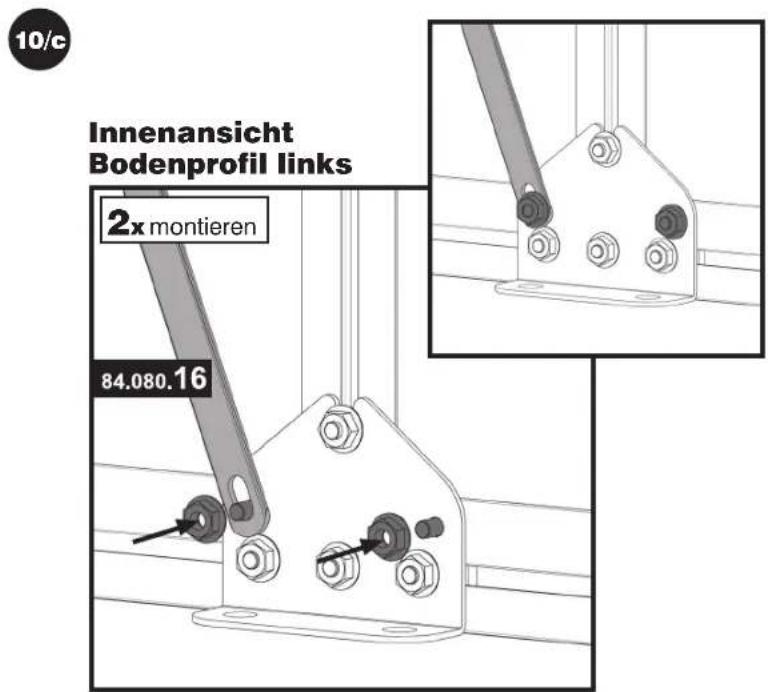

10/a

Hinweis:

Achten Sie darauf, dass Sie die Verstrebungen waagrecht montieren. Prüfen Sie ggf. mit einer Wasserwaage.

Übersicht (Rückwand):

Werkzeug:

Hinweis:

10/a

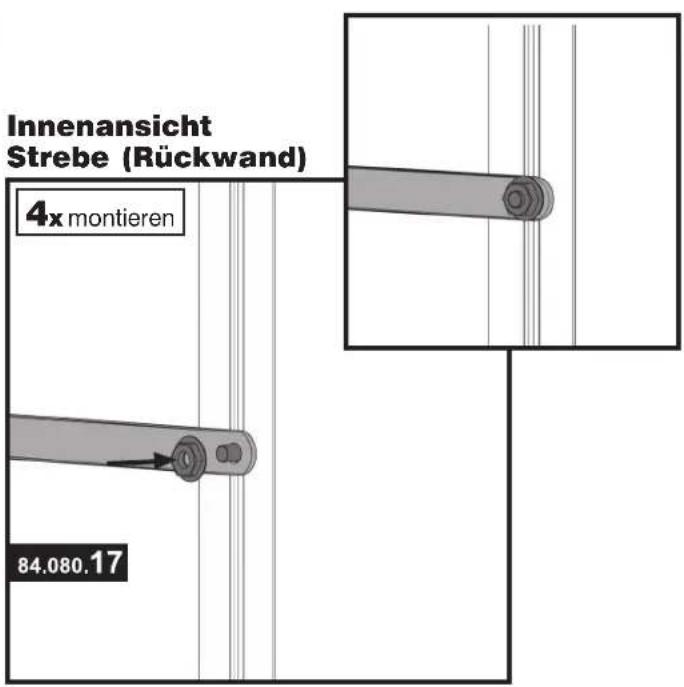

Montieren Sie zunächst die beiden oberen Verstrebungen DT (602 mm) mit den bereits vormontierten Schrauben an Eckprofil und Türangel. Lösen Sie die Muttern, stecken die Verstrebungen auf die Schrauben und drehen Sie die Mutter wieder fest.

Seite 35

Übersicht (Rückwand):

Hinweis:

Legen Sie den Windverband (1478 mm) an der Innenseite des Montageblechs am Giebeleck an. Stecken Sie von der Außenseite eine Schraube in das dafür vorgesehene Loch und fixieren den Windverband mit einer Mutter.

Befestigen Sie anschließend unten den Windverband am Knotenblech Boden. Lösen Sie dazu die bereits montierte Mutter und stecken den Windverband auf die Schraube.

Zusätzlich wird an dem noch freien Loch am Knotenblech eine weitere Schraube befestigt.

10/d

Übersicht:

Hinweis:

Montieren Sie die beiden unteren Verstrebungen DT (602 mm), so dass sich der schräg verlaufende Windverband einmal vor und einmal hinter den Verstrebungen befindet (vgl. Abb.

10/e). Um die Verstrebungen zu befestigen, lösen Sie die beiden unteren an Eckprofil und Türangel vormontierten Schrauben und stecken die Verstrebungen auf die Schrauben. Drehen Sie die Muttern wieder fest, um die Verstrebungen zu fixieren.

10/e

Detailansicht 2 (unten)

10/f

Detailansicht Mitte

Übersicht (Rückwand):

Hinweis:

10/f

Die Verstrebung RW (1232 mm) wird oben an den beiden äußeren Streben mit den selben Schrauben wie die Verstrebungen in Schritt 10/a montiert. Befestigen Sie die Verstrebung zusätzlich an der mittleren Strebe mit der vormontierten Schraube (vgl. Abb. Detailansicht Mitte).

Hinweis:

Achten Sie darauf, dass Sie die Verstrebungen waagrecht montieren. Prüfen Sie ggf. mit einer Wasserwaage.

Ziehen Sie die Schrauben an Windverbänden und Verstrebungen sorgfältig fest. Erst durch sie erhält die Vorderwand Stabilität.

Bodenprofil Seite vormontieren

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
							4 Felder3
84.080.02	1	[SHTK]	Bodenprofil Seite 2F	1414	2	-	4
84.080.03	2	[YYTS]	Bodenprofil Seite 3F	2121	-	2	-
84.620.21	3		Knotenblech Boden	-	-	-	2
84.700.89	4		Verbindungsteil	-	-	-	2
50.041.90	5		Sechskantschraube	M6x12	4	4	8
51.049.11	6		Sechskantmutter mit Flansch	M6	4	4	14

Montagevorschau

Montagevorschau

Seite 39

4 Felder Montagevorschau

Werkzeug:

SW 10

Hinweis:

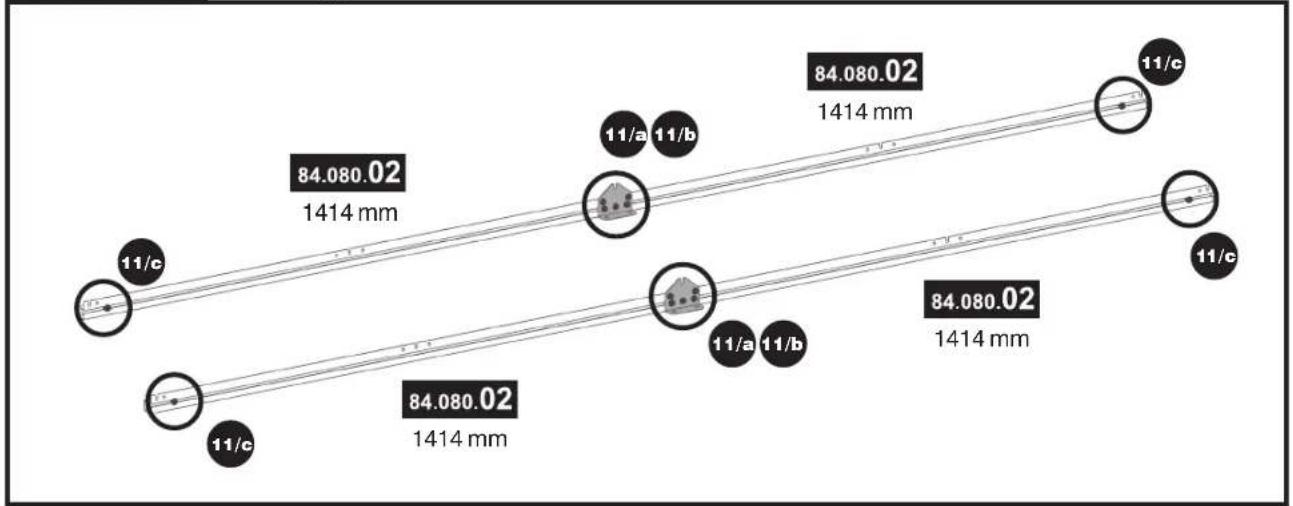

11/a Schieben Sie das Verbindungsteil zur Hälfte in ein Bodenprofil (Pos. 1, 1414 mm) und stecken dann das zweite Bodenprofil auf das andere Ende. Dieser Schritt muss nur beim 4 Felder-Modell (Deluxe III) ausgeführt werden.

11/b

nur 4 Felder

Innenansicht

Montagehinweis:

11/c

Innenansicht

Montagehinweis:

Hinweis:

11/b

Stecken Sie das Knotenblech Boden wie in der Abbildung auf das Verbindungsteil und befestigen Sie es mit drei Muttern. Zusätzlich wird das Knotenblech an den beiden oberen Löchern mit zwei weiteren Sechskantschrauben befestigt. Stecken Sie die Schrauben von außen durch die Löcher an Bodenprofil und Knotenblech und befestigen sie mit Muttern.

Dieser Schritt muss nur beim 4 Felder-Modell (Deluxe III) ausgeführt werden.

11/c

Schieben Sie in die Führungsschiene der vormontierten Bodenprofile je eine Schraube zirka 10 cm vom Rand entfernt. Vergleichen Sie dazu die Montagevorschau für Ihr Haus auf den vorangehenden Seiten.

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
					2 Felder	3 Felder	4 Felder
84.080.22	1		Regenrinne 2F	1414	2	-	4
84.080.23	2		Regenrinne 3F	2121	-	2	-
84.620.25	3		Knotenblech Seite	-	-	-	2
84.700.89	4		Verbindungsteil	-	-	-	2
84.700.90	5		Verbinder	-	-	-	2
50.041.90	6		Sechskantschraube	M6x12	8	12	20
50.341.64	7		Linsenkopfschraube	M6x8	-	-	6
51.049.11	8		Sechskantmutter mit Flansch	M6	8	12	26
52.049.01	9		Scheibe	-	-	-	6

2 Felder
Montagevorschau

3 Felder
Montagevorschau

4 Felder
Montagevorschau

Seite 42

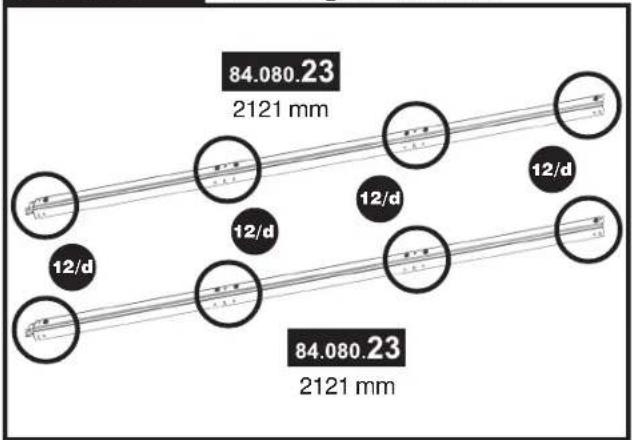

12/a

nur 4 Felder

Innenansicht

Montagehinweis:

Werkzeug:

Hinweis:

Stecken Sie ein Verbindungsteil zur Hälfte in die innere Führungsschiene eines Regenrinnenprofils, in die äußere Schiene den Verbinder (vgl. Profilansicht). Schieben Sie anschließend ein zweites Regenrinnenprofil bis zum Anschlag auf die beiden Verbindungsteile. Dieser Schritt muss nur beim 4 Felder-Modell (Deluxe III) ausgeführt werden.

12/b

nur 4 Felder

Innenansicht

Montagehinweis:

Stecken Sie das Knotenblech Seite wie in der Abbildung auf das Verbindungs- teil und befestigen Sie es mit drei Muttern. Zusätzlich wird das Knotenblech mit vier Sechskantschrauben an der Regenrinne befestigt. Stecken Sie dazu die Schrauben von außen durch die entsprechenden Löcher in Regenrinne und Knotenblech und befestigen sie mit Muttern. Dieser Schritt muss nur beim 4 Felder-Modell (Deluxe III) ausgeführt werden.

12/c

nur 4 Felder

Außenansicht

Montagehinweis:

Hinweis:

12/c

Befestigen Sie zuletzt den Verbinder außen am Regenrinnenprofil mit drei Linsenkopfschrauben (Pos. 7) und Scheiben (Pos. 9).

Dieser Schritt muss nur beim 4 Felder-Modell (Deluxe III) ausgeführt werden.

12/d

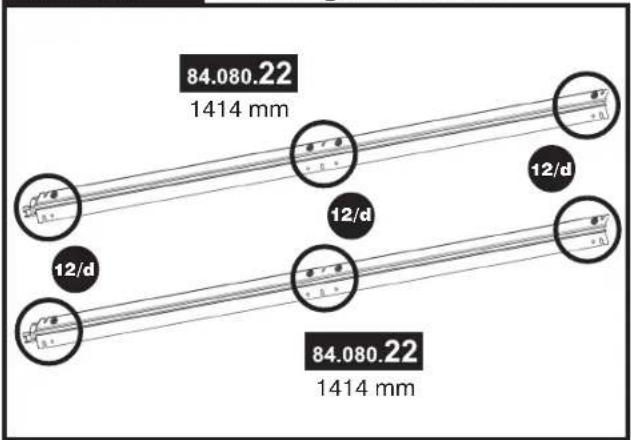

Montieren Sie an den freien Löchern der oberen Leiste jeweils eine Sechskantschraube mit Mutter. Achten Sie darauf, die Schrauben, wie im Bild, richtig herum anzubringen.

Vergleichen Sie dazu die Montagevorschau für Ihr Haus auf den vorangehenden Seiten.

12/d

Innenansicht

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
							4 Felder3
84.082.08	1		First 2F	1414	1	-	2
84.082.09	2		First 3F	2121	-	1	-
84.620.25	3		Knotenblech Seite	-	-	-	1
84.700.82	4		Bolzen	-	-	-	1
84.700.89	5		Verbindungsteil	-	-	-	1
50.041.90	6		Sechskantschraube	M6x12	-	-	4
51.049.11	7		Sechskantmutter mit Flansch	M6	-	-	7

Hinweis: Der folgende Schritt wird nur beim Modell DELUXE III durchgeführt.

Bei den Modellen DELUXE I und II muss der First nicht vormontiert werden.

4 Felder Montagevorschau

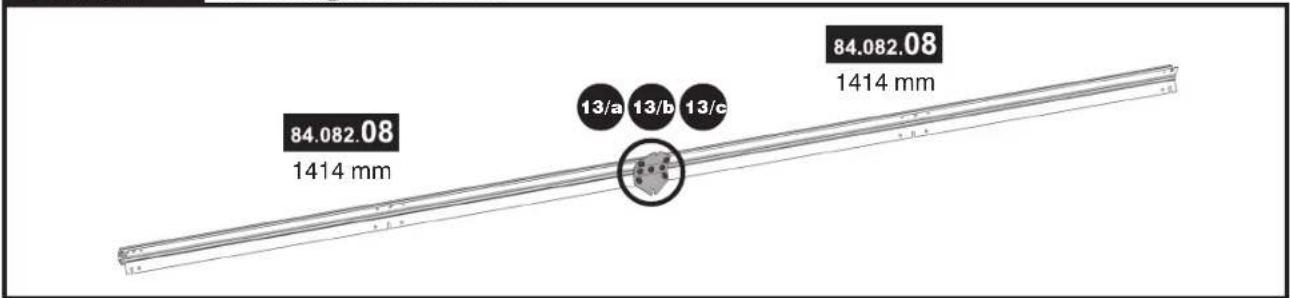

13/a

Werkzeug:

Schieben Sie den Bolzen mit der gerillten Seite voran in die dafür vorgesehenen Öffnung des Firstprofils. Klopfen Sie den Bolzen mit leichten Hammerschlägen bis zur Hälfte ins Firstprofil.

Seite 45

13/b

nur 4 Felder

Außenansicht

13/b

Schieben Sie das

Verbindungsteil zur Hälfte in die unten liegende Führungsschiene des First-profils. Anschließend stecken Sie das zweite First-profil auf das Verbindungsteil und den Bolzen.

13/c

nur 4 Felder

Innenansicht

13/c 8 a

Montieren Sie ein Knotenblech Seite an das Verbindungsteil, indem Sie drei Muttern auf die jeweiligen Gewinde drehen. Zusätzlich wird das Knotenblech mit je zwei Schrauben links und rechts am First befestigt. Stecken Sie dazu von außen Schrauben in die entsprechenden Löcher am First und Knotenblech und befestigen sie mit Muttern.

14 Bodenprofil an Vorder- und Rückwand montieren

14/a

Übersicht

Schieben Sie das in Schritt 11 vormontierte Boden- profil (Seite) wie in der Abbildung in die Eckab- deckung am Eckprofil.

14/b

14/b

Die beiden vormontierten Schrauben an Bodenprofil und Eckprofil werden nun gelockert und in die Aussparungen am Eckverbinder geschoben. Ziehen Sie zuletzt die Muttern fest.

15 Regenrinnenprofil an Vorder- und Rückwand montieren

15/a Innenansicht

Übersicht:

Werkzeug:

Hinweis:

15/a Schieben Sie das Regenrinnenprofil bis zum Anschlag an die Vorder- bzw. Rückwand. Richten Sie ggf. die Eck- und Giebel-profile neu aus, damit die Regenrinne passgenau eingesetzt werden kann. Dazu müssen die Schrauben am Montageblech gelockert werden.

15/b Lockern Sie nun die beiden vormontierten Schrauben an den Eckprofilen an Giebel und Seite der Vorderwand und schieben sie in die Aussparungen am Regenrinnenprofil. Ziehen Sie die Muttern wieder fest.

15/b

Außenansicht

16 Firstprofil an Vorder- und Rückwand montieren

16/a Innenansicht

Übersicht:

16/a

Schieben Sie den First bis zum Anschlag an die Vorder- bzw. Rückwand. Richten Sie ggf. die Giebelprofile neu aus, damit der First passgenau eingesetzt werden kann. Dazu müssen die Schrauben am Montageblech gelockert werden.

16/b

Lockern Sie die an den Eckprofilen Giebel vor- montierten Schrauben und schieben Sie diese nach oben in die Aussparungen am First. Ziehen Sie die Muttern wieder fest.

Außenansicht

Seitenstreben montieren

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
					2 Felder	3 Felder	4 Felder

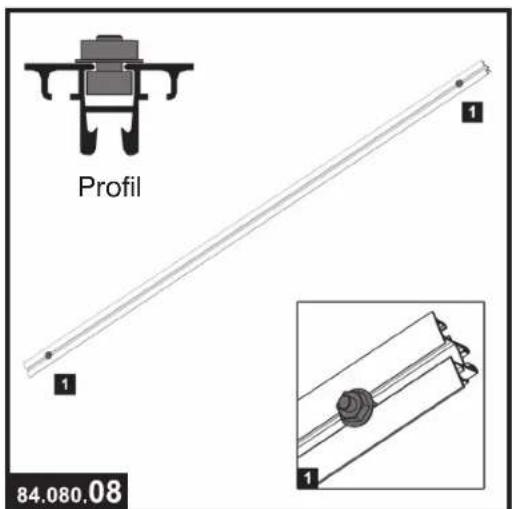

84.080.08	1		Seitenstrebe	1395	2	4	6
50.041.90	2		Sechskantschraube	M6x12	4	8	16
51.049.11	3		Sechskantmutter mit Flansch	M6	4	8	16

Werkzeug:

SW 10

Hinweis:

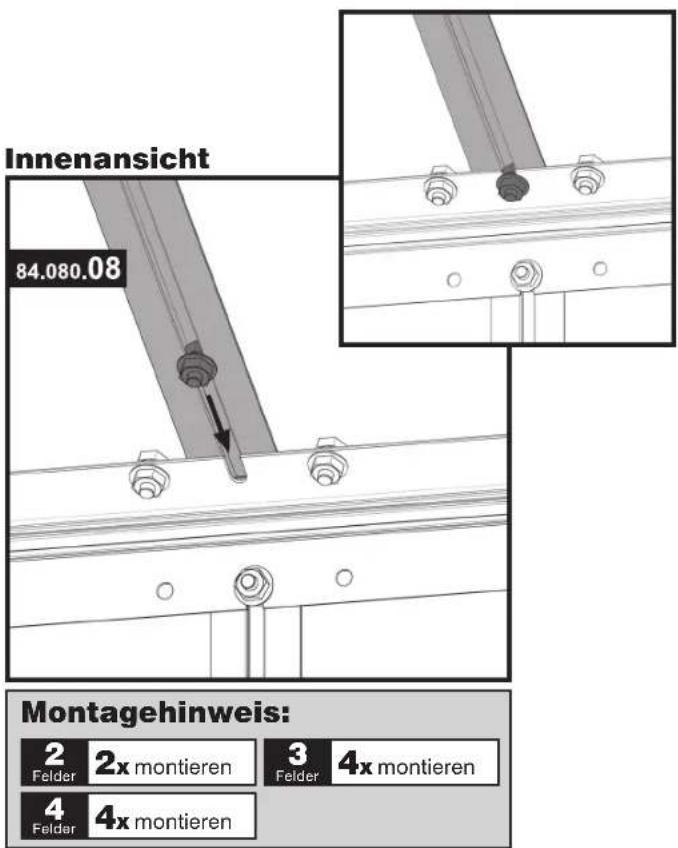

17/a

Montieren Sie an die Seitenstreben oben und unten je eine Schraube zirka 5 cm vom Rand entfernt. Bitte beachten Sie die genaue Anzahl für Ihr jeweiliges Haus.

17/b

Haben Sie ein 4 Felder-Modell (DELUXE III) montieren Sie an zwei Seitenstreben jeweils vier Schrauben – oben und unten je eine Schraube zirka 5 cm vom Rand entfernt. Zusätzlich werden oben zwei Schrauben zirka 10 cm vom Rand entfernt angebracht.

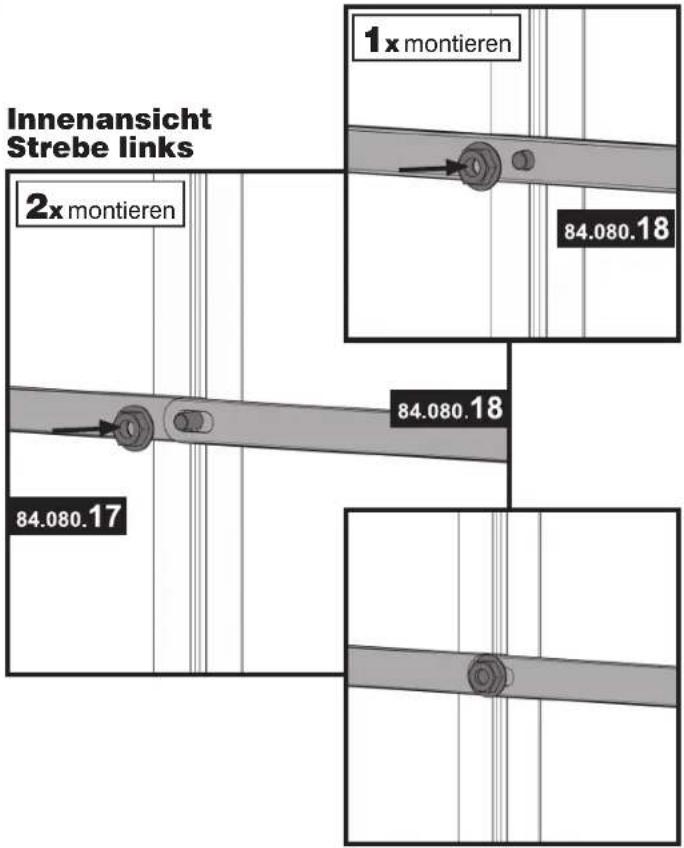

7pur 4 Felder

Seite 50

17/c

nur 4 Felder

Innenansicht

Haben Sie ein 4 Felder-Modell (DELUXE III) montieren Sie die Seitenstreben mit den vier vormontierten Schrauben (vgl. Schritt 17/b) an den Knotenblechen an Bodenprofil und Regenrinne. Stellen Sie die Streben an diesen Positionen von außen zwischen Regenrinne und Bodenprofil. Lockern Sie anschließend die beiden oben und unten vormontierten Schrauben an der Seitenstrebe und schieben Sie sie in die entsprechenden Aussparungen an den Knotenblechen. Ziehen Sie die Muttern wieder fest.

Übersicht:

An Bodenprofil und Regenrinne befinden sich Aussparungen zur Montage der Seitenstreben. Stellen Sie die Streben an diesen Positionen von außen zwischen Regenrinne und Bodenprofil. Lockern Sie die oben vormontierte Schraube und schieben Sie sie in die Aussparung an der Regenrinne. Ziehen Sie die Mutter wieder fest.

Übersicht:

Lockern Sie zuletzt die unten vormontierte Schraube an der Seitenstrebe und schieben sie in die Aussparung am Bodenprofil. Ziehen Sie die Mutter wieder fest.

18

Dachstreben montieren

Artikel-Nr.

Pos.

Form

Benennung

Größe (mm)

Menge

							2 Felder	3 Felder	4 Felder
84.080.08	1 epertspetieS 5931		2	4	6
50.041.90	2		Sechskantschraube			M6x12	4	8	20
51.049.11	3		Sechskantmutter mit Flansch			M6	4	8	20

Hinweis:

Im folgenden Schritt werden die Seitenstreben (Dach) eingesetzt. Bitte beachten Sie unbedingt die Kontrollansicht für das 4 Felder-Modell (DELUXE III). Hier werden zusätzliche Schrauben benötigt um später die Knotenbleche anbringen zu können.

4 Felder

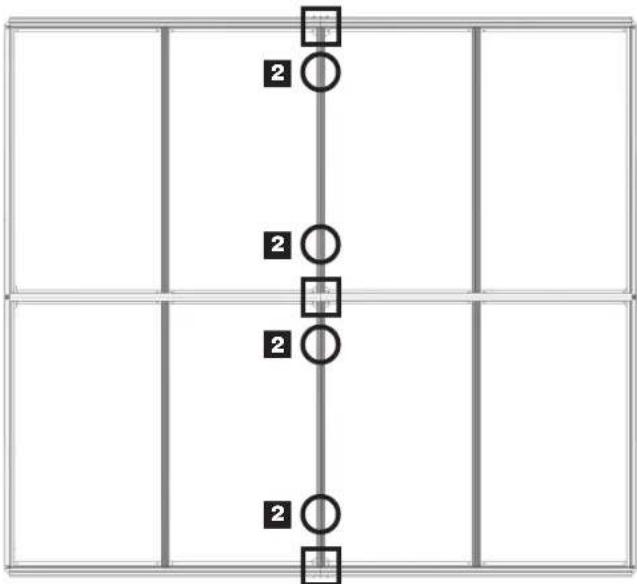

Kontrollansicht Dach

Position der zusätzlich vormontierten Schrauben

zwei Schrauben

Position der bereits montierten Knotenbleche an First und Regenrinne

18/a

Montagehinweis:

18/b

nur 4 Felder

Montagehinweis:

Werkzeug:

Hinweis:

18/a

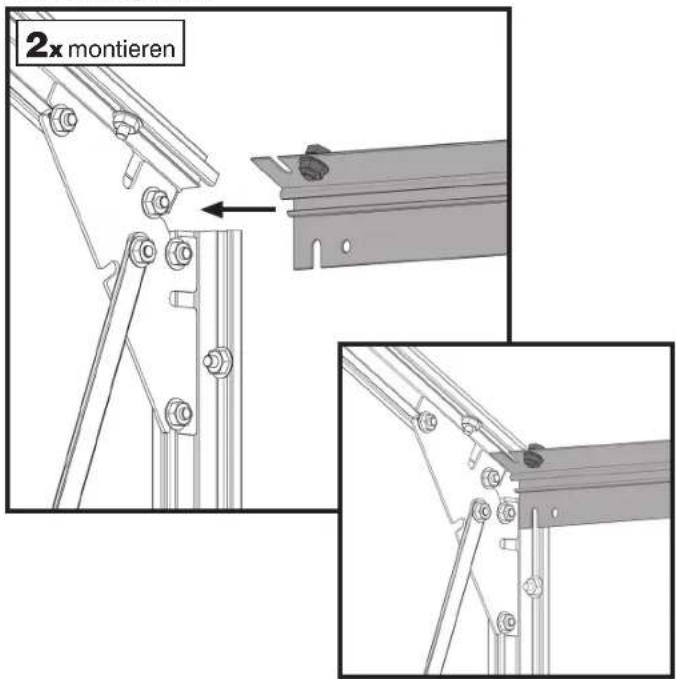

Montieren Sie an die Seitenstreben je eine Schraube unten und oben zirka 5 cm vom Rand entfernt. Beachten Sie unbedingt den Montagehinweis für Ihr Gerätehaus!

18/b

Haben Sie ein 4 Felder-Modell (DELUXE III) montieren Sie an zwei Seitenstreben an beiden Enden der Profile jeweils drei Schrauben. Die beiden weiter innen liegenden Schrauben befestigen Sie zirka 15 cm vom Rand entfernt, die äußeren jeweils zirka 5 cm.

18/c

nur 4 Felder

Innenansicht

Übersicht:

Hinweis:

18/c

Befestigen Sie zunächst die im Schritt 18/b vormontierten Seitenstreben an den Knotenblechen Seite (nur DELUXE III). Legen Sie die Streben von außen zwischen First und Regenrinne. Lockern Sie die oben vor- montierte Schraube an der Seitenstrebe und schieben sie in die Aussparung am First. Ziehen Sie die Mutter wieder fest.

18/d

nur 4 Felder

Innenansicht

18/d

Befestigen Sie nun diese Streben mit der unten vor- montierten Schraube an den Knotenblechen an der Regenrinne. Lockern Sie die Schraube und schieben sie in die Aussparung am Knotenblech. Ziehen Sie die Mutter wieder fest.

18/e

Übersicht:

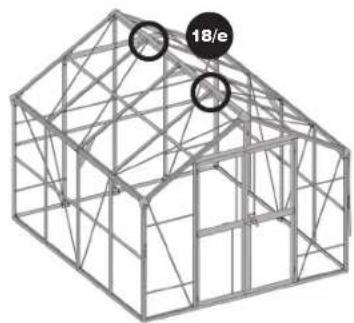

An First und Regenrinne befinden sich Aussparungen, an denen Sie die Streben befestigen. Lockern Sie dazu die oben vormontierte Schraube und schieben Sie sie in die Aussparung am First. Ziehen Sie die Mutter wieder fest.

18/f

Übersicht:

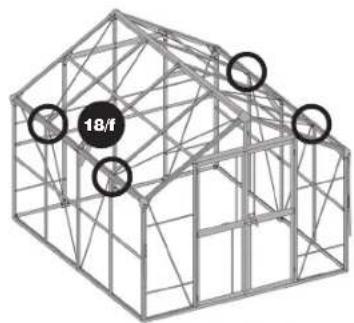

Lockern Sie zuletzt die unten vormontierte Schraube an der Strebe und schieben sie in die Aussparung an der Regenrinne. Ziehen Sie die Mutter wieder fest.

19

Knotenbleche montieren

Artikel-Nr.

Pos.

Form

Benennung

Größe (mm)

Menge

Hinweis:

Der folgende Schritt wird nur beim 4 Felder-Modell (DELUXE III) durchgeführt.

19/a
nur 4 Felder
Innenansicht (Regenrinne)

Übersicht:

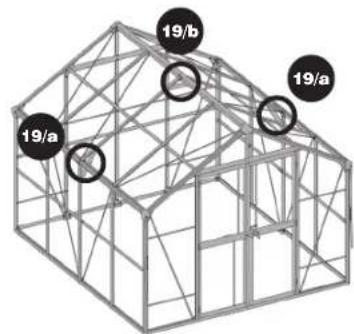

Befestigen Sie die Knotenbleche 120° an den Streben, an denen Sie die Schrauben vormontiert haben. Lockern Sie dazu jeweils die beiden Schrauben an den Streben und schieben Sie diese in die Aussparungen am Knotenblech. Ziehen Sie die Muttern wieder fest.

19/b
nur 4 Felder
Innenansicht (First)

Befestigen Sie zuletzt ein Knotenblech 120° oben an den Dachstreben, an denen Sie die Schrauben vor- montiert haben. Lockern Sie dazu jeweils die beiden Schrauben an den Streben und schieben diese in die Aussparungen am Knoten- blech. Ziehen Sie die Muttern wieder fest.

Windverbände Seite montieren

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
							4 Felder3
84.080.20	1		Windverband Seite	1516	4	4	4
50.041.90	2		Sechskantschraube	M6x12	8	8	8
51.049.11	3		Sechskantmutter mit Flansch	M6	8	8	8

2 Felder

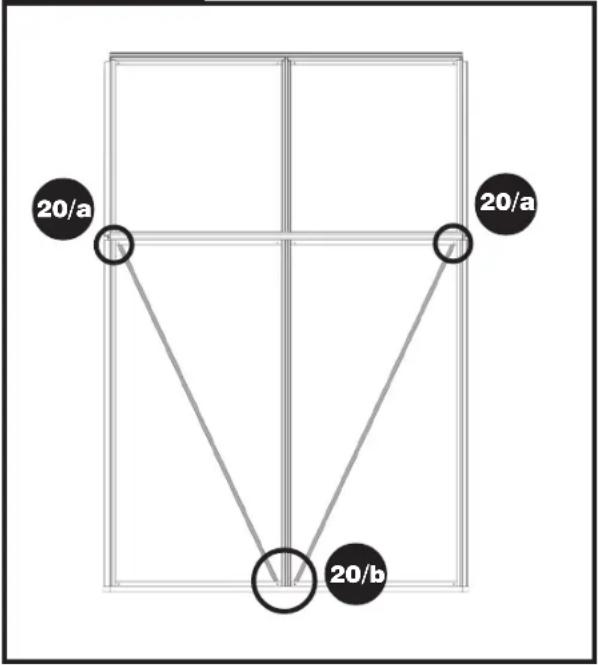

Montagevorschau Seite

3 Felder
Montagevorschau Seite

Montagevorschau Seite

Seite 58

Hinweis:

Beachten Sie bitte bei der Montage der Windverbände Seite, dass Sie diese Windverbände wie in den jeweiligen Montagevorschauen Seite beschrieben einsetzen.

Übersicht:

Werkzeug:

Hinweis:

Legen Sie den Windverband von innen an der Regenrinne an und befestigen ihn mit einer Sechskantschraube, die Sie von außen durch das Loch an der Regenrinne stecken.

Das untere Ende des Windverbandes wird am Bodenprofil mit einer weiteren Schraube befestigt. Achten Sie auf die richtige Platzierung des Windverbandes (vgl. Kontrollansicht Seite). Haben Sie ein 4 Felder-Modell (DELUXE III) montieren Sie die Windverbände unten an den vormontierten Schrauben am Knotenblech.

Windverbände Dach montieren

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
					4 Felder3
84.080.20	1		Windverband Seite	1516	4	4	6
50.041.90	2		Sechskantschraube	M6x12	4	4	6
51.049.11	3		Sechskantmutter mit Flansch	M6	4	4	6

2 Felder

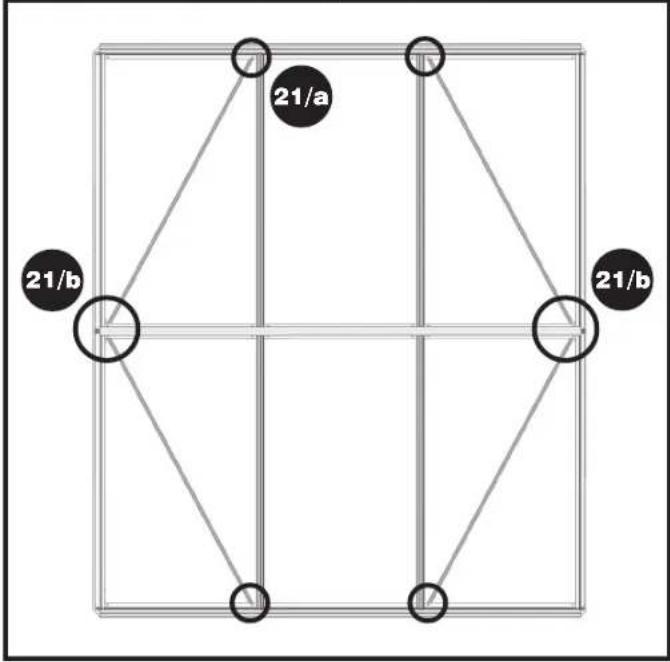

Montagevorschau Dach

3 Felder
Montagevorschau Dach

Montagevorschau Dach

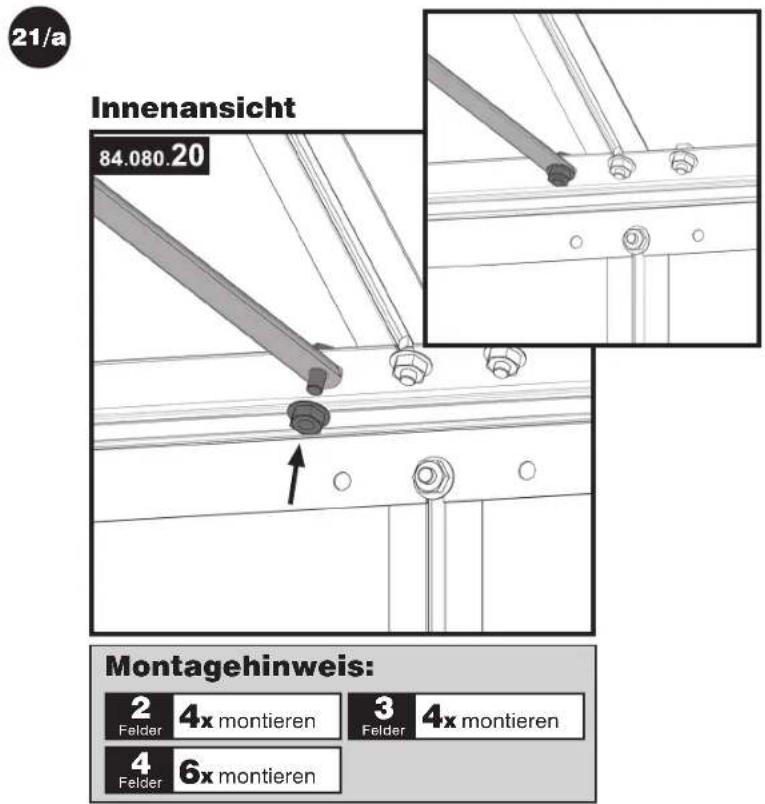

Hinweis: Beachten Sie bitte bei der Montage der Windverbände Dach, dass Sie diese Windverbände wie in den jeweiligen Montagevorschauen Dach beschrieben einsetzen. Nur so wird die nötige Stabilität des Hauses optimal gewährleistet.

Übersicht:

Werkzeug:

Hinweis:

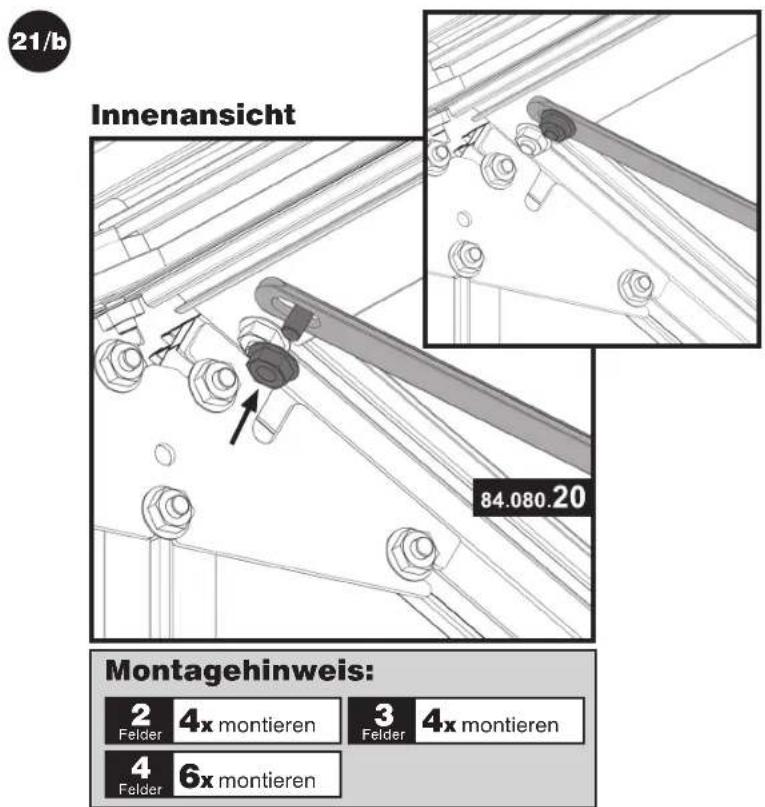

Legen Sie den Windverband von innen an die Regenrinne an und befestigen ihn unten mit der bereits in Schritt 12 vormontierten Sechskantschraube. Haben Sie ein 4 Felder-Modell (DELUXE III) montieren Sie die beiden mittleren Windverbände unten an den vormontierten Schrauben am Knotenblech.

Das obere Ende des Windverbandes wird am First mit einer weiteren Schraube befestigt. Achten Sie auf die richtige Platzierung und Ausrichtung der Windverbände (vgl. Kontrollansichten).

Baugruppe Fundament montieren

Wichtiger Hinweis:

Bevor Sie die Montage mit der Anbringung der PVC-Platten fortsetzen, müssen Sie Ihr Gerätehaus an seine endgültige Position stellen und am Fundament (Beton- oder Mauer-fundament) befestigen! Das Gerätehaus lässt sich später nicht mehr transportieren.

Verankerung auf Beton- / Mauerfundament

Für die Verankerung des Hauses auf einem Beton- bzw. Mauerfundament benötigen Sie folgendes Montagematerial (nicht im Lieferumfang enthalten):

Dübel

Sechskantholzschrauben

Unterlegscheiben

Von jeder Position benötigen Sie 1 Stück für jeden Bodeneckverbinder und 2 Stück für jedes Knotenblech Boden bzw. den Befestigungswinkel.

Achtung:

Verwenden Sie für ein Beton- / Mauerfundament geeignete Dübel!

Für die Dübel müssen Löcher im Fundament vorgebohrt werden. Stellen Sie hierfür das Haus auf das Fundament und zeichnen sich Markierungen an den (Befestigungs-)Winkeln.

Hinweis:

Beachten Sie, dass zwischen den Bohrlöchern und der inneren Fundamentkante genügend Abstand (s) vorhanden ist!

Übersicht:

Nachdem Sie die Löcher für die Dübel vorgebohrt haben, setzen Sie diese ein und montieren den Befestigungswinkel an der Vorderwand mit Holzschrauben und Unterlegscheiben am Fundament.

Übersicht:

2 Setzen Sie die Dübel in die vorgebohrten Löcher an Rückwand und Seitenwände ein und verbinden die Knotenbleche Boden mit dem Fundament, indem Sie die Holzschrauben mit den Unterlegscheiben eindrehen.

3

Übersicht:

Zuletzt wird das Haus an den vier Bodeneckverbindern mit Holzschrauben und Unterlegscheiben am Fundament befestigt.

PVC-Platten und Lufteinlässe an Vorderwand montieren

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
					4 Felder3

Wichtiger Hinweis:

Montieren Sie die PVC-Platten so, dass die Vertiefungen der Platten an der Außenseite des Hauses sind.

Beachten Sie bitte die genauen Längenangaben der Einfach- und Doppelclips und messen Sie die Längen nach, bevor Sie die Clips montieren.

Seite 65

22/a
Montagevorschau (Außenansicht)

Profilansicht (PVC-Platten)

Bringen Sie zunächst an einer PVC-Platte 600 x 692 mm (Pos. 9) unten ein h-Profil an. Klopfen Sie mit dem Gummihammer leicht auf das h-Profil, damit es an der Platte richtig einrastet. Achten Sie darauf, dass die längere Seite des h-Profils zur Innenseite der Platte zeigt (vgl. Profilansicht). Stecken Sie anschließend ein Verbindungsprofil (Pos. 5) an das obere Ende der Platte und stellen eine weitere Platte darauf. An dieser wird oben eine dreieckige PVC-Platte (Pos. 10 / 11) montiert. Zwischen diesen beiden Platten wird ein abgewinkeltes (am Rand schräg abgeschnitten) Verbindungsprofil (Pos. 6) gesteckt. Beachten Sie bei der Montage die Profilansichten.

22/b
Außenansicht

Profilansicht (h-Profil / Bodenprofil vorne)

Wichtiger Hinweis:

Achten Sie darauf, dass Sie die PVC-Platten an der Querstrebe so einsetzen, dass sie wie in der Abbildung an der Querstrebe anliegen.

Übersicht (Vorderwand):

Setzen Sie nun die vor- montierten Platten in die Vorderwand ein. Schieben Sie die Platten von unten an die Querstrebe und stecken sie mit den h-Profilen in die Einkerbungen am Boden- profil (vgl. Profilansicht). Seitlich werden die PVC- Platten von den bereits montierten Profilen einge- fasst. Die Platten werden in Schritt 22/d durch Anbringen der Clips gesichert.

22/c
Außenansicht

Wichtiger Hinweis:

Achten Sie darauf, dass Sie die PVC-Platten bzw. Luft-einlässe an der Querstrebe so einsetzen, dass sie wie in der Abbildung an der Querstrebe anliegen.

22/d
Außenansicht

Übersicht (Vorderwand):

Hinweis:

Die dreieckigen Lufteinlässe stellen Sie auf die Querstrebe und platzieren sie zwischen den beiden Streben. Sie werden in Schritt 22/d durch Anbringen der Clips gesichert.

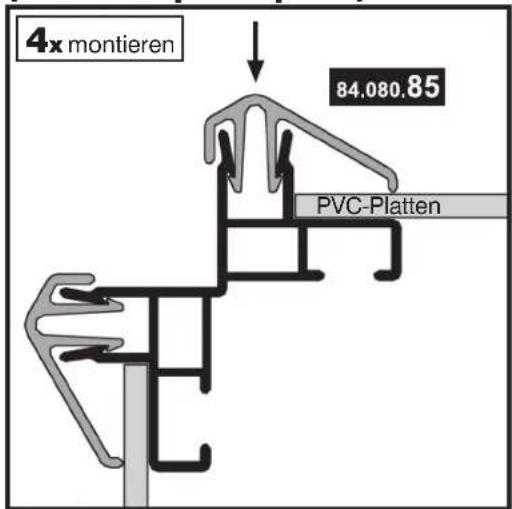

Fixieren Sie die PVC-Platten durch Anbringen der Clips. Drücken Sie dazu die Clips wie in den Profilansichten auf der nächsten Seite in die dafür vorgesehenen Einkerbungen an den Aluminium-Profilen, bis die Platten eingeklemmt sind. Sie sehen an den Profilansichten auf der folgenden Seite, wie die Clips am Türprofil (Abb. 22/e) und an den Eckprofilen (Abb. 22/f) angebracht werden.

22/e

Profilansicht (Einfachclip / Türangel)

22/f

Profilansicht (Einfachclip / Eckprofil)

22/g

Profilansicht (Doppelclip / Dachstrebe)

Übersicht (Vorderwand):

Hinweis:

22/g

Bringen Sie zuletzt den Doppelclip an der Dachstrebe an, indem Sie ihn in die vorgesehene Aussparung am Aluminium-Profil drücken, bis beide Luft-einlässe eingeklemmt sind.

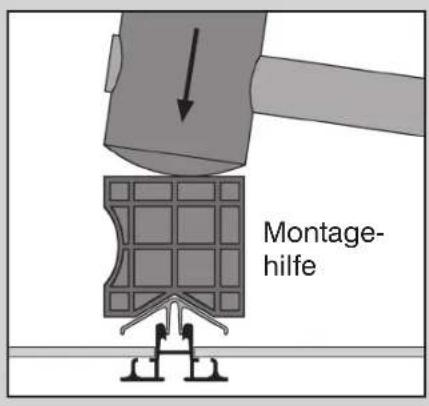

Tipp: Klopfen Sie die Clips mit der mitgelieferten Montagehilfe und einem Gummihammer mit leichten Schlägen fest. Eine zweite Person sollte während der Montage von der Innenseite gegen das Alu-Profil drücken.

Seite 69

PVC-Platten und Lufteinlässe an Rückwand montieren

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
							4 Felder3
84.080.66	1		Doppelclip	320	1	1	1
84.080.68	2		Doppelclip	1715	3	3	3
84.080.85	3		Einfachclip	1330	4	4	4
84.081.34	4		h-Profil	600	4	4	4
84.095.37	5		Verbindungsprofil	600	6	6	6
84.095.38	6		Verbindungsprofil, abgewinkelt	600	2	2	2
84.713.02	7		Lufteinlass rechts	619 x 363	1	1	1
84.713.03	8		Lufteinlass links	619 x 363	1	1	1
85.043.27	9		PVC-Platte	600 x 692	8	8	8
85.043.28	10		PVC-Platte	600 x 312	2	2	2
85.043.50	11		PVC-Platte, dreieckig links	572 x 313	1	1	1
85.043.53	12		PVC-Platte, dreieckig rechts	572 x 313	1	1	1

Wichtiger Hinweis:

Montieren Sie die PVC-Platten so, dass die Vertiefungen der Platten an der Außenseite des Hauses sind.

Beachten Sie bitte die genauen Längenangaben der Einfach- und Doppelclips und messen Sie die Längen nach, bevor Sie die Clips montieren.

Montagevorschau (Außenansicht)

Werkzeug:

Hinweis:

Profilansicht

2x montieren

Außenseite

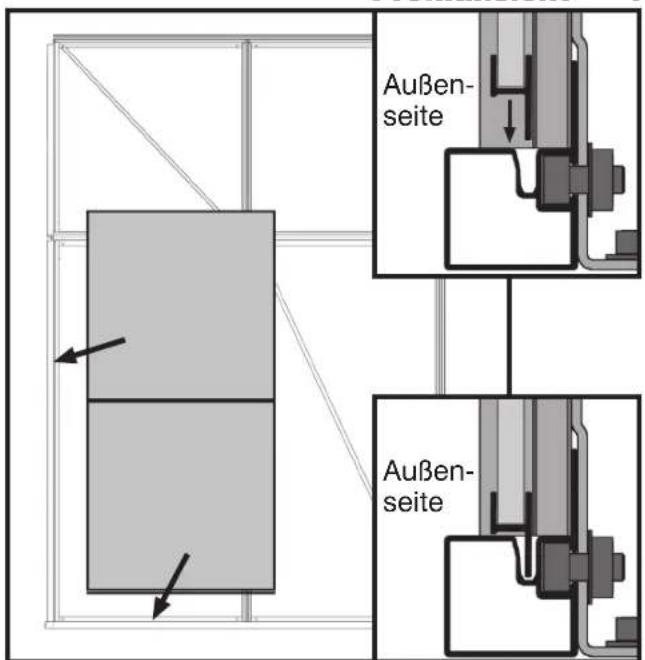

Zunächst werden die beiden äußeren Platten-Elemente vormontiert (Abb. oben). Bringen Sie dazu an einer PVC-Platte 600 x 692 mm unten ein h-Profil an. Klopfen Sie mit dem Gummihammer leicht auf das h-Profil, damit es an der Platte richtig einrastet. Achten Sie darauf, dass die längere Seite des h-Profils zur Innenseite der Platte zeigt (vgl. Profilansicht). Stecken Sie anschließend ein Verbindungsprofil (Pos. 5) an das obere Ende der Platte und stellen eine weitere Platte darauf. An dieser wird oben eine dreieckige PVC-Platte (Pos. 11 / 12) montiert. Zwischen diesen beiden Platten wird ein abgewinkeltes Verbindungsprofil (Pos. 6) gesteckt. Für die beiden mittleren Platten-Elemente (Abb. unten) wiederholen Sie diesen Schritt, verwenden aber statt den dreieckigen Platten je eine Platte 600 x 312 mm (Pos. 10) und befestigen diese mit einem geraden Verbindungsprofil (Pos. 5).

23/b

Außenansicht

Profilansicht (h-Profil / Bodenprofil vorne)

Wichtiger Hinweis:

Achten Sie darauf, dass Sie die PVC-Platten an der Querstrebe so einsetzen, dass sie wie in der Abbildung an der Querstrebe anliegen.

Übersicht (Rückwand):

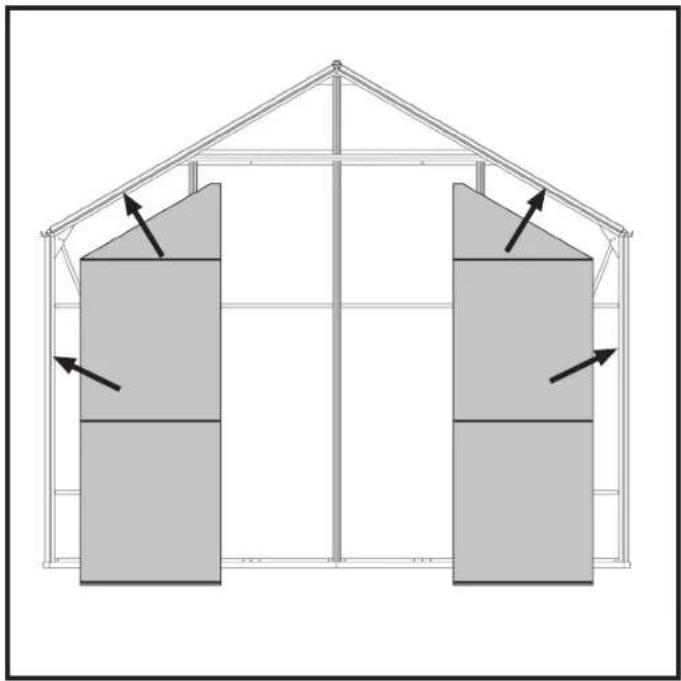

Setzen Sie zunächst die beiden äußeren, vor- montierten Platten in die Vorderwand ein. Schieben Sie die Platten von unten an die Querstrebe und stecken sie mit den h-Profilen in die Einkerbungen am Bodenprofil (vgl. Profilansicht). Seitlich werden die PVC-Platten von den bereits montierten Profilen eingefasst. Die Platten werden in Schritt 23/d durch Anbringen der Clips gesichert.

23/c

Außenansicht

Wichtiger Hinweis:

Achten Sie darauf, dass Sie die PVC-Platten bzw. Luft-einlässe an der Querstrebe so einsetzen, dass sie wie in der Abbildung an der Querstrebe anliegen.

23/d

Außenansicht

Übersicht (Rückwand):

Hinweis:

23/c

Die dreieckigen Lufteinlässe stellen Sie auf die Querstrebe und platzieren sie zwischen den beiden Streben. Anschließend stellen Sie die beiden mittleren, vormontierten Platten-Elemente zwischen Bodenprofil und Querstrebe. Achten Sie darauf, dass die Einkerbungen am Bodenprofil einrasten (vgl. Profilansicht 23/b).

23/d

Fixieren Sie die PVC-Platten durch Anbringen der Clips. Drücken Sie dazu die Clips wie in den Profilansichten auf der nächsten Seite in die dafür vorgesehenen Einkerbungen an den Aluminium-Profilen, bis die Platten eingeklemmt sind. Sie sehen an den Profilansichten auf der folgenden Seite, wie die Clips an den Eckprofilen (Abb. 23/e) und an Dach- und Seitenstreben (Abb. 23/f und 23/g) angebracht werden.

23/e

durch Anbringen der Clips. Drücken Sie dazu die Clips wie in den Profilansichten auf der nächsten Seite in die dafür vorgesehenen Einkerbungen an den Aluminium-Profilen, bis die Platten eingeklemmt sind. Sie sehen an den Profilansichten auf der folgenden Seite, wie die Clips an den Eckprofilen (Abb. 23/e) und an Dach- und Seitenstreben (Abb. 23/f und 23/g) angebracht werden.

23/e

Profilansicht (Einfachclip / Eckprofil)

23/f

Profilansicht (Doppelclip / Strebe Rückwand)

23/g

Profilansicht (Doppelclip / Dachstrebe)

Übersicht (Vorderwand):

Hinweis:

23/g

Bringen Sie zuletzt den Doppelclip an der Dachstrebe an, indem Sie ihn in die vorgesehene Aussparung am Aluminium-Profil drücken, bis beide Luft-einlässe eingeklemmt sind.

Tipp: Klopfen Sie die Clips mit der mitgelieferten Montagehilfe und einem Gummihammer mit leichten Schlägen fest. Eine zweite Person sollte während der Montage von der Innenseite gegen das Alu-Profil drücken.

PVC-Platten an Seiten montieren

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
							4 Felder3
84.080.67	1		Doppelclip	1392	2	4	6
84.080.85	2		Einfachclip	1330	4	4	4
84.081.33	3		h-Profil	692	4	6	8
84.095.39	4		Verbindungsprofil	692	4	6	8
85.043.30	5		PVC-Platte	692 x 692	8	12	16

Wichtiger Hinweis:

Montieren Sie die PVC-Platten so, dass die Vertiefungen der Platten an der Außenseite des Hauses sind.

Beachten Sie bitte die genauen Längenangaben der Einfach- und Doppelclips und messen Sie die Längen nach, bevor Sie die Clips montieren.

Montagevorschau / Kontrollansicht Seite (Abbildung 4 Felder-Haus)

Seite 75

24/a Montagevorschau (Außenansicht)

Übersicht:

Bringen Sie zunächst an einer PVC-Platte 692 x 692 mm unten ein h-Profil an. Klopfen Sie mit dem Gummihammer leicht auf das h-Profil, damit es an der

Platte richtig einrastet.

Achten Sie darauf, dass die längere Seite des h-Profils zur Innenseite der Platte zeigt (vgl. Profilansicht). Stecken Sie anschließend ein Verbindungsprofil (Pos. 4) an das obere Ende der Platte und stellen eine weitere Platte darauf.

Setzen Sie nun die vor- montierten Platten an den Seiten ein. Stellen Sie sie dazu zwischen Bodenprofil und Regenrinnenprofil und achten Sie darauf, dass die h-Profile an den Einkerbun- gen am Bodenprofil einras- ten (vgl. Profilansicht).

Profilansicht

24/c
Außenansicht

24/d
Profilansicht (Doppelclip / Seitenstrebe)

24/e
Profilansicht (Einfachclip / Eckprofil)

Übersicht:

Hinweis:

24/c

Fixieren Sie die Platten durch Anbringen der Clips. Drücken Sie dazu die Clips wie in den Profilansichten in die dafür vorgesehenen Einkerbungen an den Aluminium-Profilen, bis die Platten eingeklemmt sind.

24/d

Die Doppelclips werden an den Seitenstreben, die Ein-fachclips an den Eckpro-filen des Hauses befestigt. Beachten Sie bitte auch die Montagevorschau / Kontrollansicht Seite.

24/e

Tipp: Klopfen Sie die Clips mit der mitgelieferten Montagehilfe und einem Gummihammer mit leichten Schlägen fest. Eine zweite Person sollte während der Montage von der Innenseite gegen das Alu-Profil drücken.

PVC-Platten an Dach montieren

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
							4 Felder3

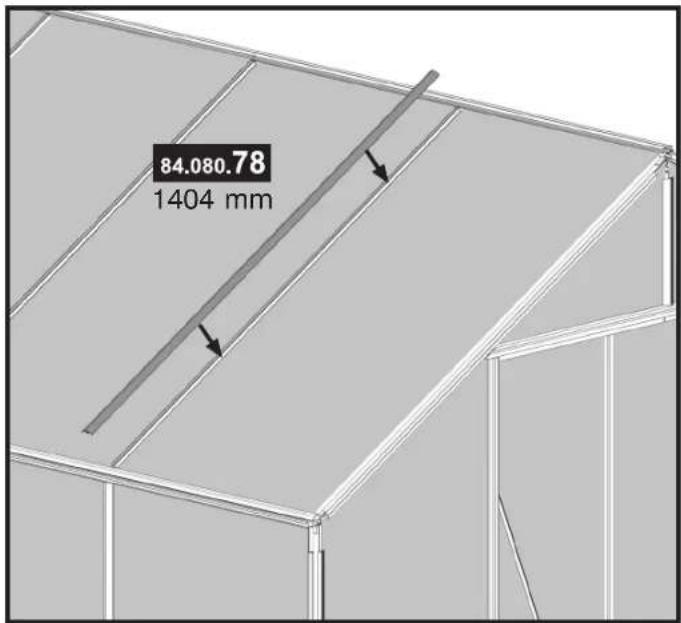

84.080.78	1		Doppelclip	1404	2	4	6
84.080.85	2		Einfachclip	1330	4	4	4
84.082.03	3		h-Profil	692	4	6	8
85.043.29	4		PVC-Platte	692 x 1408	4	6	8

Wichtiger Hinweis:

Montieren Sie die PVC-Platten so, dass die Vertiefungen der Platten an der Außenseite des Hauses sind.

Beachten Sie bitte die genauen Längenangaben der Einfach- und Doppelclips und messen Sie die Längen nach, bevor Sie die Clips montieren.

Verwenden Sie bei der Montage der Clips am Dach unbedingt eine Sicherheitsstaffelei und achten Sie besonders auf Standsicherheit!

25/a

Werkzeug:

An den PVC-Platten werden unten h-Profile angebracht. Achten Sie darauf, dass die längere Seite des h-Profils zur Außenseite der PVC-Platte zeigt (vgl. Profilansicht). Klopfen Sie mit dem Gummihammer jeweils leicht auf das h-Profil, damit es an den Platten richtig einrastet.

Montagevorschau / Kontrollansicht Dach (Abbildung 4 Felder-Haus)

Übersicht:

Setzen Sie nun die vormontierten PVC-Platten am Dach mit dem h-Profil nach unten zwischen die Seitenstreben ein. Das h-Profil rastet dabei am Regenrinnenprofil ein (vgl. Profilansicht).

25/c
Außenansicht

25/d
Profilansicht (Einfachclip / Eckprofil)

25/e

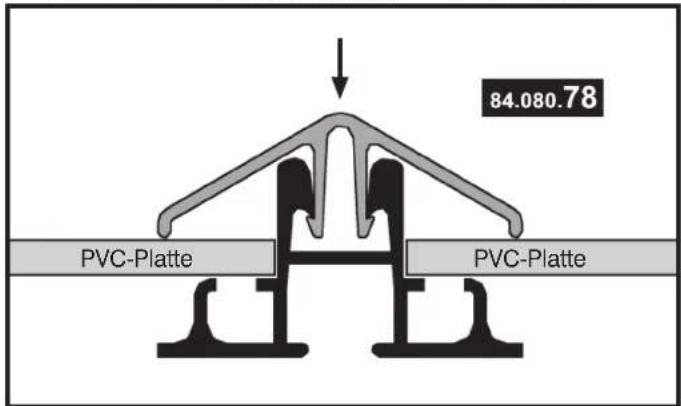

Profilansicht (Doppelclip/Dachstrebe)

Übersicht:

Hinweis:

Fixieren Sie die PVC-Platten durch Anbringen der Clips.

An den mittleren Dachstreben verwenden Sie die Doppelclips 1404 mm (Pos. 1), an den Ecken die Einzelclips 1330 mm (Pos. 2).

Drücken Sie die Clips in die dafür vorgesehenen Einkerbungen an den Aluminium-Profilen (vgl. Profilansichten) und klopfen den Clip von oben nach unten mit leichten Schlägen fest. Kontrollieren Sie den Halt der Clips.

Tipp: Klopfen Sie die Clips mit der mitgelieferten Montagehilfe und einem Gummihammer mit leichten Schlägen fest. Eine zweite Person sollte während der Montage von der Innenseite gegen das Alu-Profil drücken.

25/f

Detailansicht

Achten Sie darauf, dass die Clip-Profile am unteren Ende komplett auf den h-Profilen aufliegen.

Übersicht:

Achten Sie bei der Montage der Clip-Profile darauf, dass die h-Profile komplett von den Clip-Profilen abgedeckt werden. Die Clip-Profile sind an den Enden schräg zugeschnitten, damit sie komplett in die Einkerbunden an den Dachstreben gedrückt werden können.

Doppeltür vormontieren

Rechter Türflügel

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
							4 Felder3
55.102.02	1		Scharnierflügel aus Türscharnierbeutel	-	3	3	3
84.082.01	2		Türmittelprofil DT mit Loch	559	1	1	1
84.080.29	3		Türabschlussprofil DT	559	2	2	2
84.080.31	4		Türprofil Seite	1705	1	1	1
84.082.36	5		Anschlagprofil	1705	1	1	1
84.700.92	6		Scharnierleiste	-	3	3	3
84.713.01	7		Lufteinlass Tür	-	1	1	1
85.043.04	8	[7K04]	Stegplatte	576 x 798	1	1	1
85.043.54	9	[KAYS]	PVC-Platte	576 x 798	1	1	1
85.043.55	10	[60Y7]	PVC-Platte	576 x 658	1	1	1
50.041.90	11	[SKA2]	Sechskantschraube	M6x12	13	13	13
50.041.94	12		Senkschraube	M4x6	6	6	6
51.049.11	13		Sechskantmutter mit Flansch	M6	13	13	13

Werkzeug:

SW 10

Hinweis:

Schieben Sie zunächst in die zwei Türabschlussprofile (Pos. 3) je zwei Schrauben bis zur Mitte in die Führungsschiene. Zusätzlich wird je eine Schraube an beide Enden zirka 5 cm vom Rand entfernt vormontiert.

26/b

26/c

26/d

Hinweis:

26/b

Montieren Sie am Türmittelprofil mit Loch (Pos. 2) in beide Führungsschienen jeweils eine Schraube zirka 5 cm vom rechten und linken Rand entfernt. Achten Sie darauf, dass in der oberen Führungsschiene noch eine zusätzliche Schraube an der Lochseite benötigt wird (vgl. Abb.).

26/c

Am Türscharnierflügel wird eine Scharnierleiste (Pos. 6) mit zwei Senkschrauben (Pos. 12) locker befestigt.

26/d

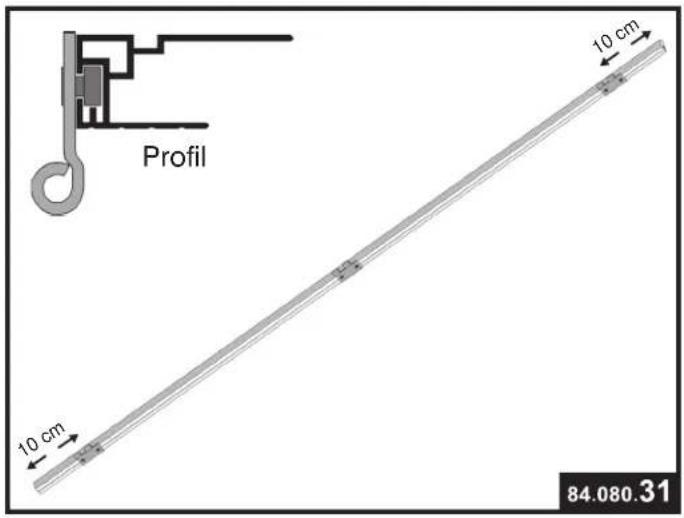

Am Türprofil Seite (Pos. 4) werden drei Scharnierflügel befestigt. Montieren Sie einen Scharnierflügel in der Mitte des Profils. Die beiden anderen Scharnierflügel werden zirka 10 cm vom rechten und linken Rand entfernt montiert. Achten Sie darauf, dass Sie die Scharnierflügel wie in der Profilansicht dargestellt einsetzen.

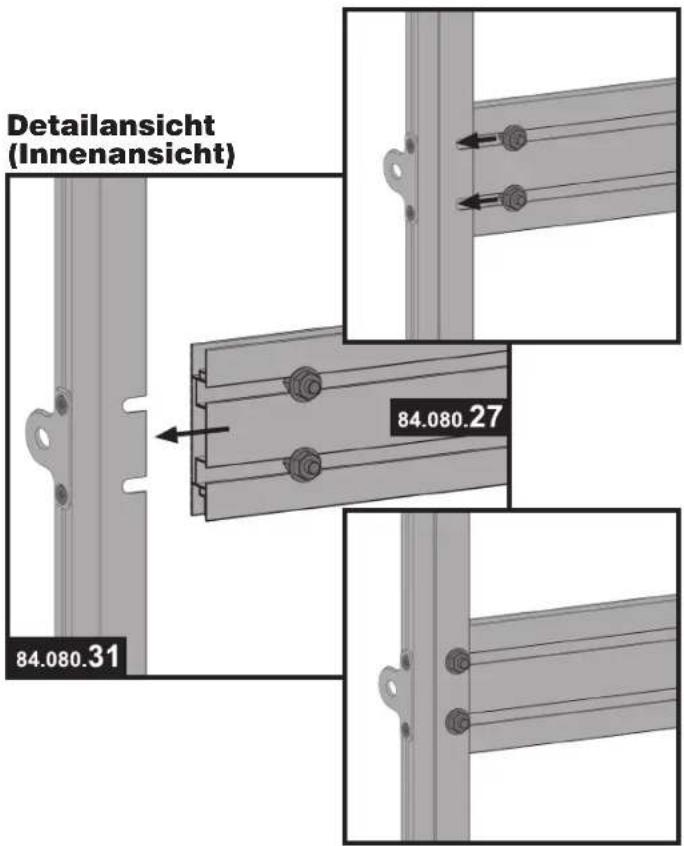

Detailansicht

Seite 83

26/e
Innenansicht

Übersicht (rechter Türflügel):

Hinweis:

26/e

Befestigen Sie am Türprofil Seite mit den vormontierten Scharnierflügeln das Türmittelprofil (vgl. Detailansicht). Lockern Sie hierzu die vormontierten Schrauben am Türmittelprofil und schieben diese in die dafür vorgesehenen Aussparungen am Türseitenprofil. Anschließend befestigen Sie das Anschlagprofil am anderen Ende des Türmittelprofils (vgl. Detailansicht). Achten Sie darauf, dass das Loch im Türmittelprofil zum Anschlagprofil zeigt – die zusätzliche Schraube befindet sich dabei in der oberen Führungsschiene (vgl. Abb. 29/e).

Seite 84

Hinweis:

Sie können an der oberen Türhälfte entweder eine PVC-Platte oder eine transparente Stegplatte zur besseren Ausleuchtung Ihres Gerätehauses anbringen. Im Lieferumfang sind deshalb beide Ausführungen enthalten.

26/f

Innenansicht

26/g

Detailansicht oben (Innenansicht)

Übersicht (rechter Türflügel):

Montieren Sie zunächst an der oberen Türhälfte eine

26/g

PVC-Platte (Pos. 9) bzw.

eine transparente Stegplatte (Pos. 8). Schieben Sie die Platte von oben in die Führungsschienen der seitlichen Türprofile, bis sie am Türmittelprofil einrastet. Achten Sie darauf, dass Sie die Platte richtig herum einsetzen, d.h. die Innenseite zeigt zu den vormontierten Schrauben (vgl. Profilansicht).

Abschließend stecken Sie das Türabschlussprofil auf die seitlichen Türprofile und die Platte. Lockern Sie dazu die Schrauben rechts und links am Abschlussprofil und schieben sie in die entsprechenden Aussparungen. Ziehen Sie die Muttern wieder fest (vgl. Abb. 26/g).

26/h

Übersicht (rechter Türflügel):

Hinweis:

26/h

An der unteren Türhälfte wird eine PVC-Platte (Pos. 10)

26/i

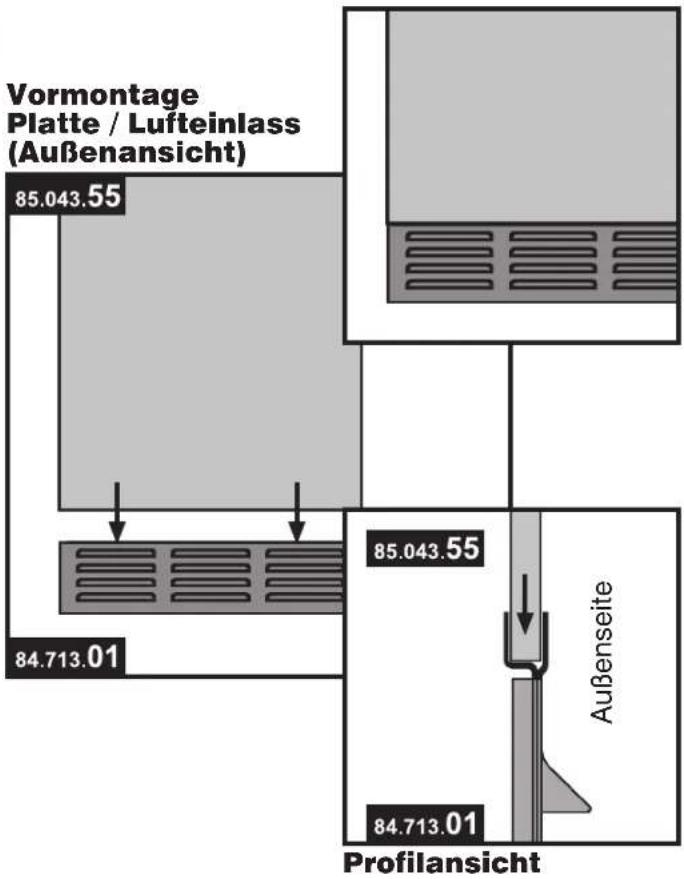

und ein Lufteinlass (Pos. 7) montiert. Stecken Sie dazu zunächst die Platte in die Einkerbung am Lufteinlass (vgl. Profilansicht 26/h).

Schieben Sie dann beide Teile von unten in die Führungsschienen der seitlichen Türprofile, bis die Platte am Türmittelprofil einrastet. Achten Sie darauf, dass Sie die Platte richtig herum einsetzen, d.h. die Innenseite zeigt zu den vormontierten Schrauben (vgl. Profilansicht). Die Lüftungsgitter am Lufteinlass zeigen dabei nach Außen.

Abschließend stecken Sie das untere Türabschlussprofil auf die seitlichen Türprofile und den Lufteinlass. Gehen Sie dabei genauso vor wie in beim oberen Türabschlussprofil (vgl. Abb. 26/g).

26/i

Innenansicht

Seite 86

Linker Türflügel

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
							4 Felder3
55.102.02	1		Scharnierflügel aus Türscharnierbeutel	-	3	3	3
84.080.27	2		Türmittelprofil DT	559	1	1	1
84.080.29	3		Türabschlussprofil DT	559	2	2	2
84.080.31	4		Türprofil Seite	1705	2	2	2
84.631.49	5		Schlossfalle	-	1	1	1
84.700.92	6		Scharnierleiste	-	4	4	4
84.713.01	7		Lufteinlass Tür	-	1	1	1
85.043.04	8		Stegplatte	576 x 798	1	1	1
85.043.54	9		PVC-Platte	576 x 798	1	1	1
85.043.55	10		PVC-Platte	576 x 658	1	1	1
50.041.90	11		Sechskantschraube	M6x12	13	13	13
50.041.94	12		Senkschraube	M4x6	8	8	8
50.042.90	13		Sechskantschraube	M6x20	1	1	1
51.049.10	14		Sechskantmutter ohne Flansch	M6	1	1	1
51.049.11	15		Sechskantmutter mit Flansch	M6	12	12	12
52.049.00	16		Scheibe	6,4 / 18	1	1	1

Wichtiger Hinweis:

Montieren Sie die PVC-Platten so, dass die Vertiefungen der Platten an der Außenseite des Hauses sind.

Die Stegplatten können auf beiden Seiten mit einer Schutzfolie versehen sein. Die Seite mit der bedruckten Folie ist die Außenseite der Stegplatte (mit UV-Beschichtung). Ziehen Sie immer nur die Folie von der Stegplatte ab, die Sie gerade montieren.

26/j

26/k

Detailansicht Türmittelprofil (Sechskantschraube M6x20)

Schieben Sie in die zwei Türabschlussprofile (Pos. 3) je zwei Schrauben bis zur Mitte in die Führungsschie- ne. Zusätzlich wird je eine Schraube an beide Enden zirka 5 cm vom Rand ent- fernt vormontiert.

26/k

Schieben Sie zunächst in die obere Führungsschiene des Türmittelprofils (Pos. 2) zirka 13 cm von linken Rand entfernt die lange Sechskantschraube M6x20 (Pos. 13). Befestigen Sie sie mit einer Scheibe (Pos. 16) und einer Sechskantmutter ohne Flansch (Pos. 14; vgl. Detailansicht).

Anschließend schieben Sie in beide Führungsschienen noch jeweils eine Schraube mit Mutter zirka 5 cm vom rechten und linken Rand entfernt.

26/1

Hinweis:

26/1

Am Scharnierflügel (Pos. 1) wird eine Scharnierleiste (Pos. 6) mit zwei Senkschrauben (Pos. 12) locker befestigt. Achten Sie darauf, dass Sie die Senkschrauben in die dafür vorgesehenen Aussparungen am Scharnierflügel einsetzen.

26/m

An der Schlossfalle (Pos. 5) wird eine Scharnierleiste (Pos. 6) mit zwei Senkschrauben (Pos. 12) locker befestigt. Achten Sie darauf, dass Sie die Senkschrauben in die dafür vorgesehenen Aussparungen am Scharnierflügel einsetzen (vgl. Abbildung).

26/n

Detailansicht

Hinweis:

26/n

An einem Türprofil Seite (Pos. 4) werden drei vor- montierte Scharnierflügel (Schritt 26/1) befestigt. Montieren Sie einen Scharnierflügel in der Mitte des Profils. Die beiden anderen Scharnierflügel werden zirka 10 cm vom rechten und linken Rand entfernt montiert. Achten Sie darauf, dass Sie die Schar- nierflügel wie in der Profilansicht dargestellt einsetzen.

26/0

Am zweiten Türprofil Seite (Pos. 4) wird die vormontierte Schlossfalle (Schritt 26/m) befestigt. Schieben Sie sie dazu in die Führungsschie- ne am Türprofil bis zur Mitte und ziehen die Senkschrau- ben fest. Achten Sie darauf, dass Sie die Schlossfalle wie in der Profilansicht dargestellt einsetzen.

26/o

Detailansicht

Seite 90

26/p
Innenansicht

Übersicht (linker Türflügel):

Hinweis:

26/p

Befestigen Sie am Türprofil Seite mit der Schlossfalle das Türmittelprofil (vgl. Detailansicht). Lockern Sie hierzu die vormontierten Schrauben am Türmittelprofil und schieben diese in die dafür vorgesehenen Aussparungen am Tür-seitenprofil. Anschließend befestigen Sie das Türprofil Seite mit den Scharnieren am anderen Ende des Tür-mittelprofils (vgl. Detailansicht). Achten Sie darauf, dass die vormontierte lange Sechskantschraube M6 x 20 im Türmittelprofil zum Tür-profil mit der Schlossfalle zeigt und sich in der oberen Führungsschiene befindet.

Hinweis:

Sie können an der oberen Türhälfte entweder eine PVC-Platte oder eine transparente Stegplatte zur besseren Ausleuchtung Ihres Gerätehauses anbringen. Im Lieferumfang sind deshalb beide Ausführungen enthalten.

26/q

Innenansicht

26/r

Detailansicht oben (Innenansicht)

Übersicht (rechter Türflügel):

Montieren Sie zunächst an der oberen Türhälfte eine

26/r

PVC-Platte (Pos. 9) bzw.

eine transparente Stegplatte (Pos. 8). Schieben Sie die Platte von oben in die Führungsschienen der seitlichen Türprofile, bis sie am Türmittelprofil einrastet. Achten Sie darauf, dass Sie die Platte richtig herum einsetzen, d.h. die Innenseite zeigt zu den vormontierten Schrauben (vgl. Profilansicht).

Abschließend stecken Sie das Türabschlussprofil auf die seitlichen Türprofile und die Platte. Lockern Sie dazu die Schrauben rechts und links am Abschlussprofil und schieben sie in die entsprechenden Aussparungen. Ziehen Sie die Muttern wieder fest (vgl. Abb. 26/r).

26/s

Hinweis:

26/s

An der unteren Türhälfte wird eine PVC-Platte (Pos. 10)

26/t

und ein Lufteinlass (Pos. 7) montiert. Stecken Sie dazu zunächst die Platte in die Einkerbung am Lufteinlass (vgl. Profilansicht 26/s).

Schieben Sie dann beide Teile von unten in die Führungsschienen der seitlichen Türprofile, bis die Platte am Türmittelprofil einrastet. Achten Sie darauf, dass Sie die Platte richtig herum einsetzen, d.h. die Innenseite zeigt zu den vormontierten Schrauben (vgl. Profilansicht). Die Lüftungsgitter am Lufteinlass zeigen dabei nach Außen.

Abschließend stecken Sie das untere Türabschlussprofil auf die seitlichen Türprofile und den Lufteinlass. Gehen Sie dabei genauso vor wie in beim oberen Türabschlussprofil (vgl. Abb. 26/r).

26/t

Innenansicht

Doppeltür montieren

Artikel-Nr.

Pos.

Form

Benennung

Größe (mm)

Menge

Außenansicht (linker und rechter Türflügel)

Legen Sie die beiden Türflügel an die Türangeln an und richten Sie die jeweiligen zusammengehörigen Scharniere an den Türflügeln und an den Türangeln so aus, dass sie passgenau ineinander greifen können (vgl. Detailansicht 27/b).

27/b
Detailansicht (außen)

27/c

27/d

Übersicht:

Hängen Sie die beiden Türflügel ein und befestigen die Scharniere, indem Sie einen Bolzen von oben in die Ösen einschieben.

Sollte die Tür nicht richtig schließen, lockern Sie die Schrauben an den Scharniere- ren und richten die Tür in der Höhe passgenau aus. Ziehen Sie nach der Justierung die Schrauben wieder fest.

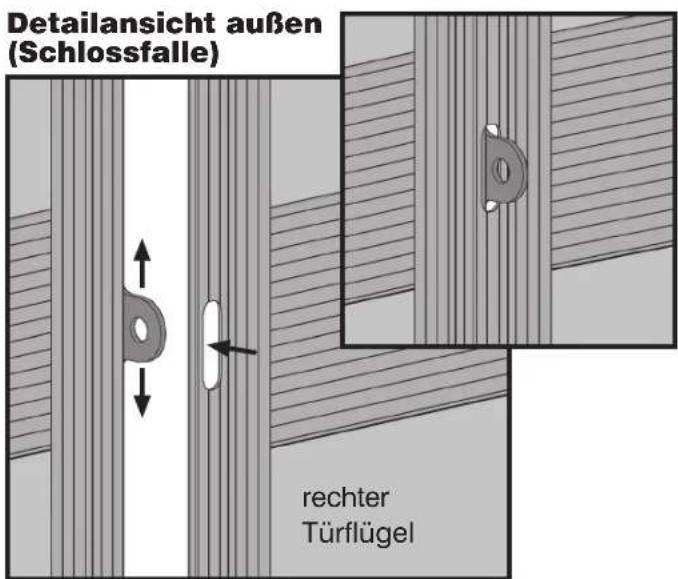

Am Anschlagprofil des rechten Türflügels befindet sich eine Aussparung. Richten Sie die vormontierte Schlossfalle am linken Türflügel so aus, dass sie durch diese Aussparung hindurch passt. Die Schlossfalle dient dazu, das Gerätehaus mit einem Vorhängeschloss (nicht im Lieferumfang) abschließen zu können.

Türriegel montieren

Rechter Türriegel

Artikel-Nr. Benennung Größe (mm) MengeFormPos.

								4 Felder3
52.220.08	1	eshcubznatsiD	1	1	1
57.013.35	2		T-Griff		-	2	2	2
57.013.36	3		Buchse Türriegel		-	1	1	1
84.082.18	4		Riegel seitlich		122	1	1	1
84.082.19	5		Drehleiste Griff		65	1	1	1
84.082.28	6		Türriegel		834	2	2	2
84.700.80	7		Vierkant-Bolzen Drehgriff		-	1	1	1
84.700.84	8		Führungsblech vorne		-	2	2	2
84.700.86	9		Führungsblech seitlich		-	1	1	1
84.701.20	10		Führungsblech hinten		-	2	2	2
50.134.06	11		Linsenzylinderschraube		M5x6	3	3	3
50.341.64	12		Linsenkopfschraube		M6x8	2	2	2
50.521.60	13		Bohrschraube		4,2x13	4	4	4
52.146.00	14		Zahnscheibe		-	2	2	2

Montagevorschau: Vormontage des rechten Türriegels

Seite 96

28/b
Drehleiste mit Türriegeln

Werkzeug:

Befestigen Sie die beiden Türriegel (Pos. 6) an den vormontierten Nieten auf der Griffleiste. Verwenden sie dazu jeweils eine Linsenzylinderschraube (Pos. 11), die Sie bis zum Anschlag festziehen. Achten Sie darauf, dass die abgewinkelten Enden der Türriegel nach oben zeigen (vgl. Detailabbildungen 28/3).

28/c

28/c

Montieren Sie wie in der Abbildung am oberen Tür- riegel den 122 mm langen Riegel seitlich (Pos. 4). Schrauben Sie dazu eine Linsenzylinderschraube (Pos. 11) in die vormontierte Niet des Riegels.

Übersicht:

Hinweis:

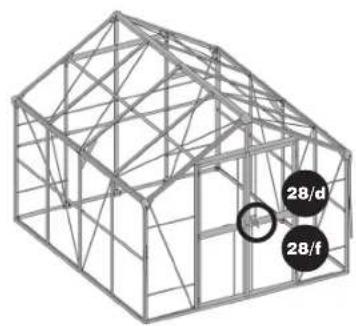

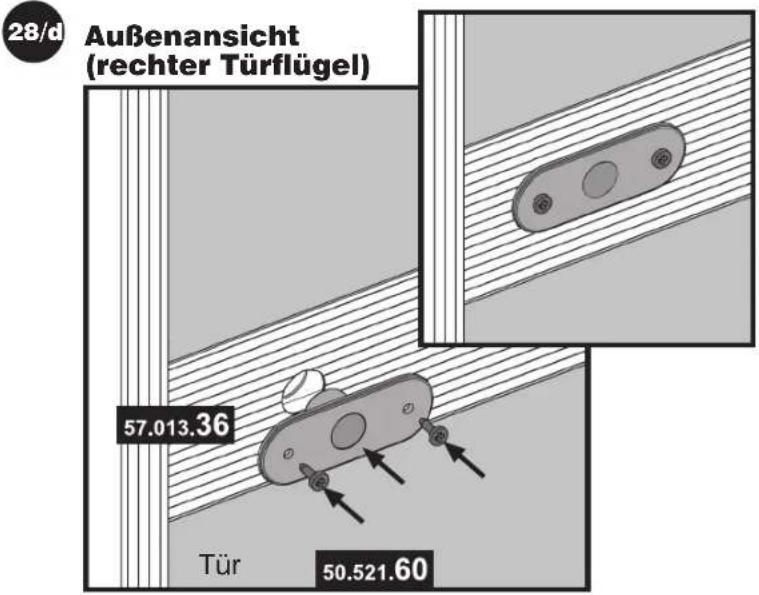

28/d Montieren Sie an der Außenseite der Tür die Buchse (Pos. 3) für den Türriegel. Stecken Sie dazu die Buchse in das Loch des Türmittelprofils und schrauben sie dann mit zwei Bohrschrauben 4,2 x 13 (Pos. 13) fest. Bohren Sie ggf. die Löcher mit dem Akkuschrauber vor.

28/e Befestigen Sie einen T-Griff (Pos. 2) mit einer Zahn-scheibe (Pos. 14) und einer Linsenkopfschraube (Pos. 12) am Vierkant-Bolzen (Pos. 7).

28/f Anschließend stecken sie den vormontierten Griff von außen durch das Loch in der Buchse. Achten Sie darauf, dass der Griff waagrecht ausgerichtet ist.

Seite 98

28/g

Innenansicht (rechter Türflügel)

Wichtiger Hinweis:

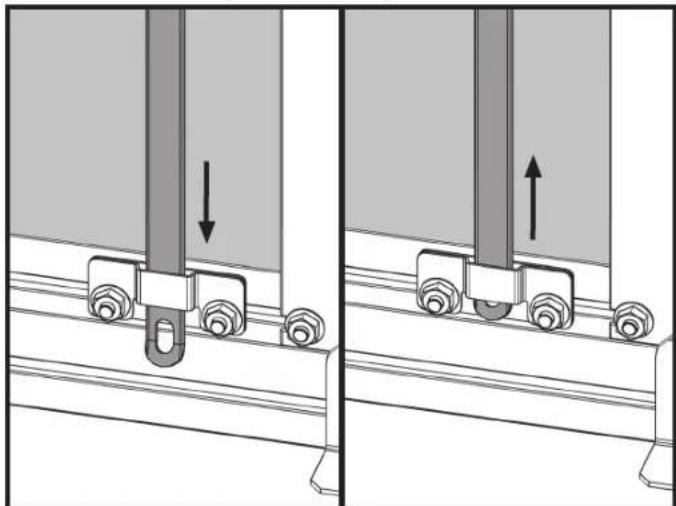

Die in Schritt 26/b vormontierte einzelne Schraube in der oberen Führungsschiene des Türmittelprofils mit Loch muss wie in der Abbildung zwischen der Griffleiste und dem Türprofil positioniert sein.

Diese Schraube dient als Endanschlag für die Drehleiste und muss deshalb unmittelbar daneben festgezogen werden.

Übersicht:

Stecken Sie nun von innen den in den Schritten 28/b und 28/c vormontierten

Türriegel wie in der Abbildung auf den Vierkant-Bolzen. Die Stangen sind an den Enden leicht abgewinkelt. Montieren Sie den Türriegel so, dass die Enden von der Tür weg zeigen.

28/h

Innenansicht (rechter Türflügel)

Anschließend schieben Sie an der Innenseite der Tür die Distanzbuchse (Pos. 1) und den zweiten T-Griff auf den Vierkant-Bolzen und befestigen sie mit einer Zahnscheibe (Pos. 14) und einer Linsenkopfschraube (Pos. 12).

Achten Sie darauf, den T-Griff wie an der Außenseite in waagrechter Position zu montieren.

28/i
Innenansicht (Tür oben)

Übersicht:

Befestigen Sie das Gestänge

28/j

des Türriegels mit je einem

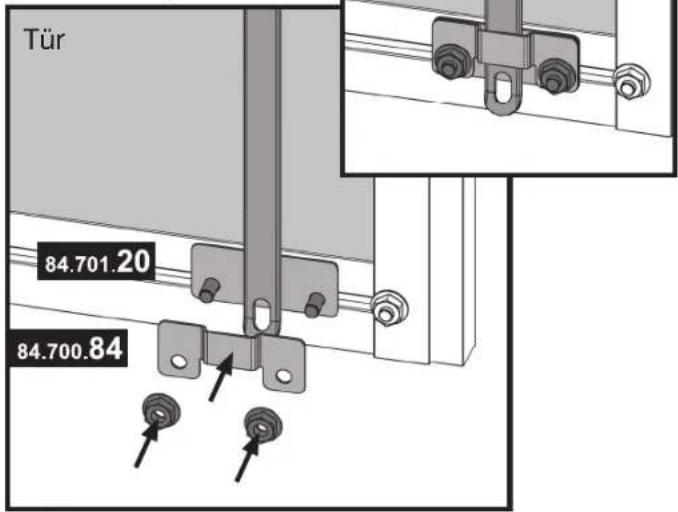

Führungsblech hinten und vorne (Pos. 10 / 8) an den Türabschlussprofilen.

Verwenden Sie dazu die

bereits in Schritt 26 vor- montierten Sechskant- schrauben im oberen und unteren Türprofil. Lösen Sie zunächst die Muttern und positionieren die Schrauben so, dass das Gestänge dazwischen gerade nach unten bzw. oben steht.

Stecken Sie ein Führungsblech hinten (Pos. 10) auf die Schrauben, positionieren dann die Stange mittig darauf und stecken anschließend ein Führungsblech vorne (Pos. 8) auf die Schrauben. Ziehen Sie zuletzt die gelösten Muttern wieder fest.

Wichtig: Montieren Sie die Führungsbleche so herum wie in den jeweiliegen Abbildungen.

28/j

Innenansicht (Tür unten)

28/k

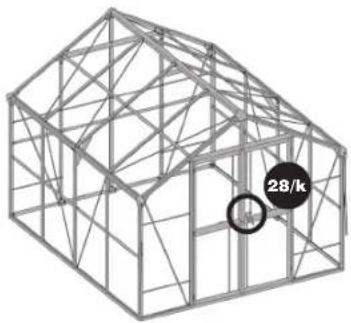

Hinweis: Der seitliche Riegel schiebt sich vor das Türprofil des anderen Türflügels sobald der Griff gedreht wird. Die Tür ist somit verriegelt.

Übersicht:

Befestigen Sie abschließend den seitlichen Riegel nun mit dem dafür vorgesehenen Führungsblech (Pos. 9) am Türprofil. Schrauben Sie das Führungsblech mit zwei Bohrschrauben 4,2x13 (Pos. 13) fest. Bohren Sie ggf. die Löcher mit dem Akkuschrauber vor.

Wichtig: Achten Sie darauf, das Führungsblech so zu montieren, dass der Riegel waagrecht verschoben werden kann.

28/1
Innenansicht (Tür oben)

Innenansicht (Tür Mitte, Türriegel)

Innenansicht (Tür unten)

28/1
Der Schließmechanismus funktioniert so, dass die Tür durch Drehen des Türgriffs verschlossen werden kann. Steht der Türgriff in waagrechter Position, steht das Gestänge leicht über die Tür hinaus. Somit kann die Tür in dieser Stellung nicht geöffnet werden. Wird der Türgriff gedreht, ziehen sich die Stäbe oben und unten ein Stück zurück und die Tür kann geöffnet werden.

Hinweis:

Sollte die Tür nicht richtig schließen bzw. das Gestänge beim Öffnen der Tür etwas hängen bleiben, lockern Sie die Schrauben an den Türscharnieren und richten die Türflügel in der Höhe passgenau aus. Ziehen Sie nach der Justierung die Schrauben wieder fest.

Linker Türriegel

Artikel-Nr.	Pos.	Form	Benennung			Größe (mm)	Menge
							2 Felder	3 Felder	4 Felder
84.082.24	1 leg		1	1	1
84.082.25	2 leg		1	1	1
84.082.27	3		Griff OSR			-	1	1	1
84.700.84	4		Führung vorne			-	2	2	2
84.701.20	5		Führung hinten			-	2	2	2
50.134.06	6	[TW3S]	Linsenzylinderschraube			M5x6	2	2	2
51.046.20	7	[YS68]	Sechskantmutter (selbstsichernd)			M6	1	1	1
52.036.01	8	[XW02]	Scheibe			5,3	2	2	2

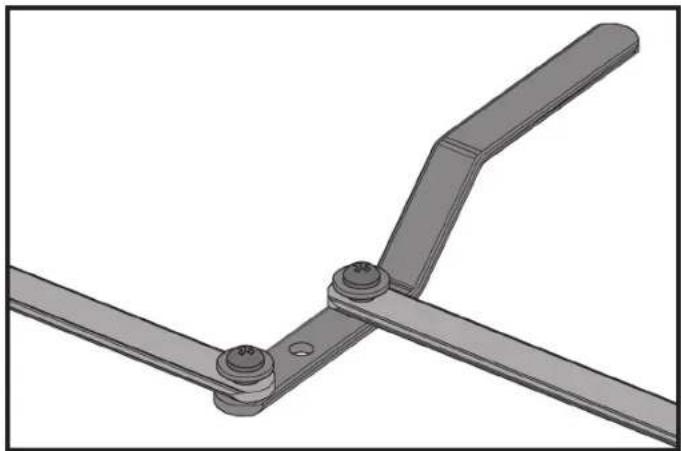

52.049.00	9		Scheibe			6,4 / 18	2	2	2

Werkzeug:

Hinweis:

Der linke Türflügel ist durch den zweiten Schließmechanismus separat abschließbar. Er wird zunächst vormontiert und besteht aus einem Griff (Pos. 3), zwei unterschiedlich langen Türriegeln (Pos. 1 / 2), zwei kleinen Scheiben (Pos. 8) und zwei Linsenzylinderschrauben (Pos. 6).

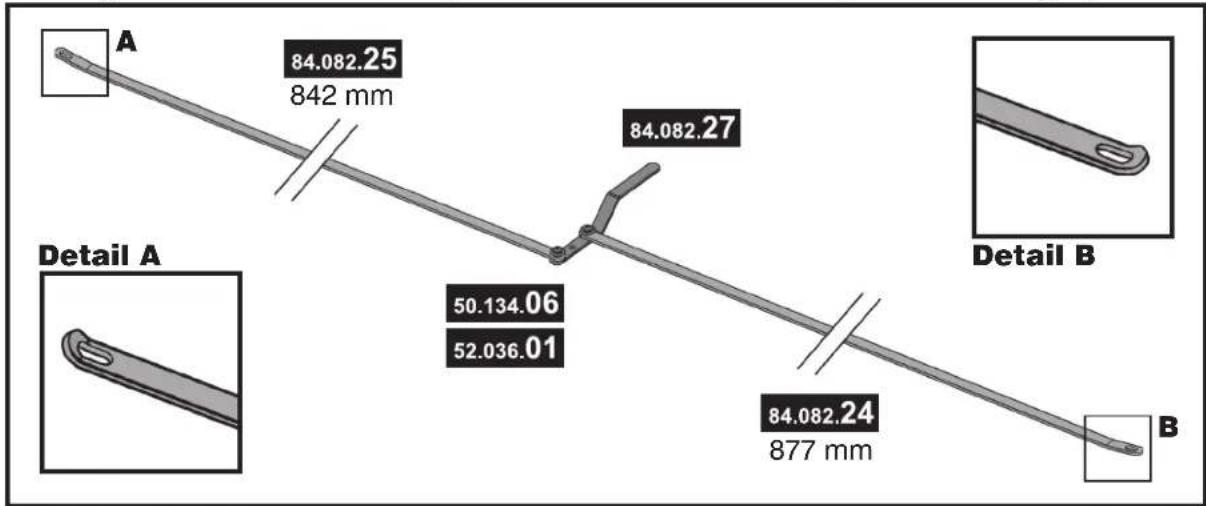

Montagevorschau Vormontage Schließmechanismus (linker Türflügel)

Seite 103

28/n
Schließmechanismus

Seite 104

Hinweis:

28/n

Stecken Sie zunächst die beiden Türriegel auf die Nieten auf dem Griff. Achten Sie dabei genau darauf, dass der kürzere Türriegel (842 mm) auf die linke Niete gesteckt wird und nach oben zeigt. Der längere Türriegel (877 mm) wird auf die rechte Niete gesteckt und zeigt nach unten.

Wichtig: Die abgewinkelten Enden der Türriegel müssen nach oben zeigen (vgl. Detailabbildungen 28/m). Befestigen Sie anschließend die beiden Türriegel, indem Sie jeweils eine Scheibe auf die Nieten legen und sie mit einer Linsenzylinderschraube festschrauben.

28/0

Stecken Sie nun den Griff wie in der Abbildung auf die in Schritt 26/k vormontierte Schraube im Türmittelprofil des linken Türflügels. Dazu werden vor und hinter den Griff je eine große Scheibe (6,4 mm; Pos. 9) auf die Schraube gesteckt. Abschließend wird auf die Schraube eine selbstsichernde Mutter (Pos. 7) gedreht. Achten Sie darauf, dass die Mutter nicht zu stark angezogen wird, so dass sich der Griff noch leichtgängig drehen lässt.

28/p
Innenansicht (Tür oben)

Übersicht:

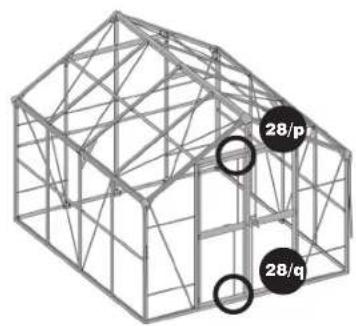

Befestigen Sie das Gestänge 28/q

des Türriegels mit je einem Führungsblech hinten und vorne (Pos. 5 / 4) an den Türabschlussprofilen.

Verwenden Sie dazu die bereits in Schritt 26 vormontierten Sechskantschrauben im oberen und unteren Türprofil. Lösen Sie zunächst die Muttern und positionieren die Schrauben so, dass das Gestänge dazwischen gerade nach unten bzw. oben steht. Stecken Sie ein Führungsblech hinten (Pos. 5) auf die Schrauben, positionieren dann die Stange mittig darauf und stecken anschließend ein Führungsblech vorne (Pos. 4) auf die Schrauben. Ziehen Sie zuletzt die gelösten Muttern wieder fest.

Wichtig: Montieren Sie die Führungsbleche so herum wie in den jeweiliegen Abbildungen.

28/r

Innenansicht (Tür oben)

Innenansicht (Tür unten)

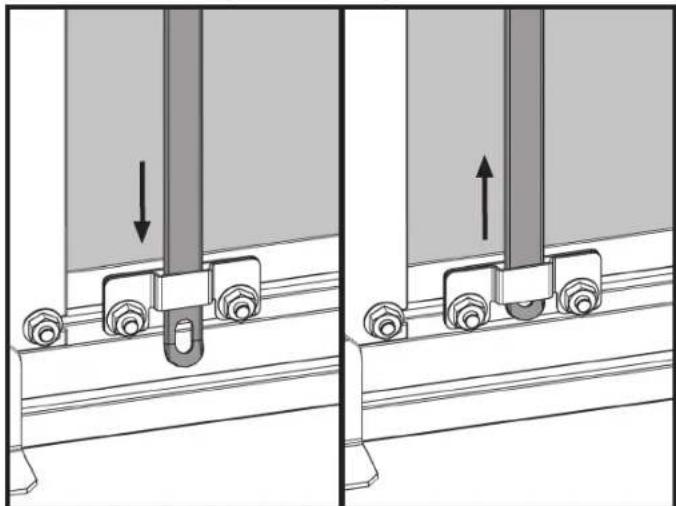

Der Schließmechanismus funktioniert so, dass die Tür durch Heben bzw. Senken des Türgriffs verschlossen werden kann. Steht der Türgriff in waagrechter Position, steht das Gestänge leicht über die Tür hinaus. Somit kann die Tür in dieser Stellung nicht geöffnet werden. Wird der Türgriff nach oben gedrückt, ziehen sich die Stäbe oben und unten ein Stück zurück und die Tür kann geöffnet werden.

Hinweis:

Sollte die Tür nicht richtig schließen bzw. das Gestänge beim Öffnen der Tür etwas hängen bleiben, lockern Sie die Schrauben an den Türscharnieren und richten die Tür in der Höhe passgenau aus. Ziehen Sie nach der Justierung die Schrauben wieder fest.

Türhaken montieren

Artikel-Nr.

Pos.

Form

Benennung

Größe (mm)

Menge

								4 Felder3
50.521.60	1		Bohrschraube	4,2x13	4	4	4
55.102.07	2		Türhaken	131	2	2	2

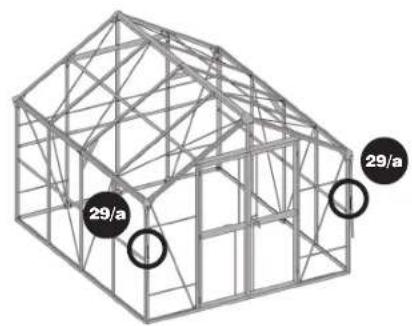

Außenansicht (Eckprofil rechts)

Detailansicht (rechter Türhaken mit eingehängtem Türflügel)

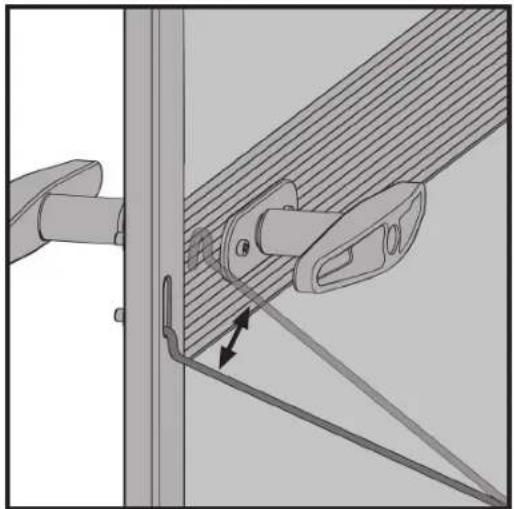

Hinweis: Sollten die Haken nach der Montage falsch herum angebracht sein (Haken zeigt nach oben), können Sie sie aus der Trägerplatte nehmen und andersherum wieder einhängen. Biegen Sie dazu einfach die Öse mit einer geeigneten Zange auf.

Übersicht:

Befestigen Sie die beiden Türhaken wie in der Abbildung mit zwei Bohrschrauben an den Eckprofilen. Bohren Sie ggf. mit dem Bohrer die Löcher vor. Montieren Sie die Türhaken auf einer Höhe von zirka 91 cm, damit der Abstand der Haken zu den geöffneten Türflügeln ausreicht.

Die Türhaken dienen dazu, die Tür gegen ungewolltes Zufallen zu sichern. Hängen Sie den Haken einfach im Loch des Anschlagprofils (rechter Türflügel) bzw. an der Schlossfalle (links) ein.

Seite 107

Werkzeugleisten montieren

Artikel-Nr.	Pos.	Form	Benennung	Größe (mm)	Menge
							4 Felder3
84.080.61	1		Werkzeugleiste	705	8	12	16
84.080.62	2		Werkzeugleiste	615	4	4	4
84.700.79	3		Klammer Werkzeugleiste	-	17	21	25
50.944.81	4		Rhombusschraube	M6x20	17	21	25
51.049.11	5	[03W4]	Sechskantmutter mit Flansch	M6	17	21	25

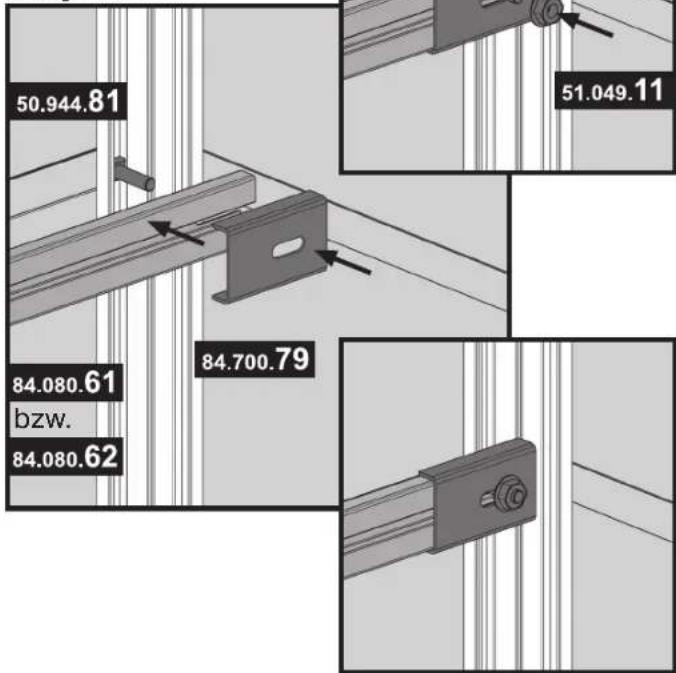

Anwendungshinweis für Rhombusschrauben

Sollten Sie die Rhombusschrauben nicht problemlos in der Führungsschiene drehen können, lösen Sie gegebenenfalls die Muttern, drehen die Schrauben in die richtige Position und ziehen die Muttern wieder fest.

Hinweis: Beachten Sie bitte bei der Montage der Werkzeugleisten, dass Sie diese wie in den jeweiligen Montagevorschauen beschrieben einsetzen. Die Werkzeugleisten dienen der zusätzlichen Stabilisierung des Hauses. Sie können dazu als Montagefläche für Werkeughalter oder ähnlichem genutzt werden.

2 Felder
Montagevorschau Dach

3 Felder
Montagevorschau Dach

Seite 108

4 Felder Montagevorschau Dach (Innenansicht)

4 Felder Montagevorschau Seite (Innenansicht)

Montagevorschau Rückwand

Übersicht:

Innenansicht Eckprofil

Hinweis:

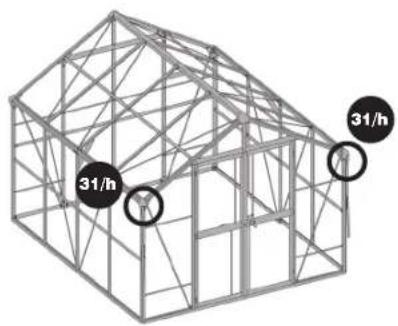

30/a

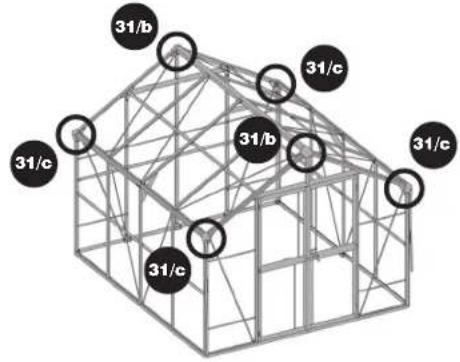

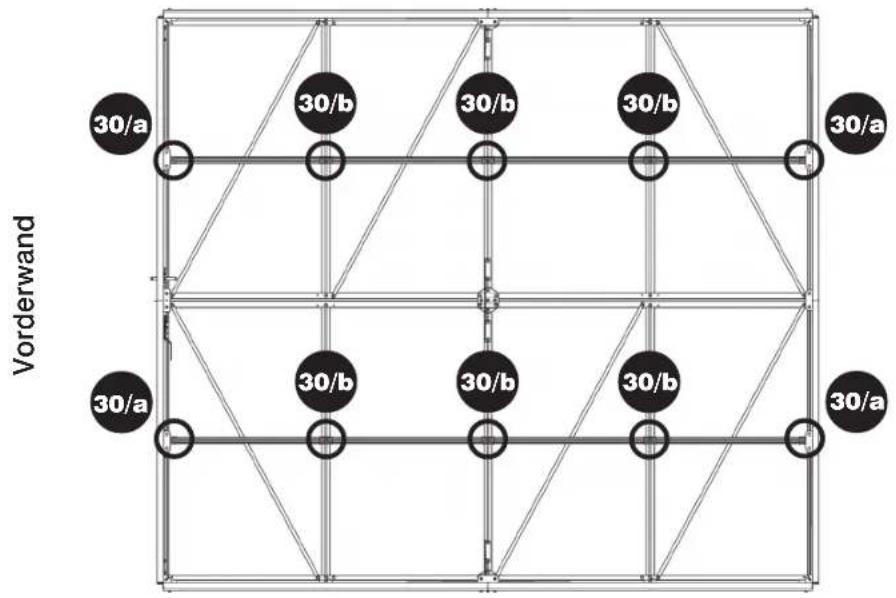

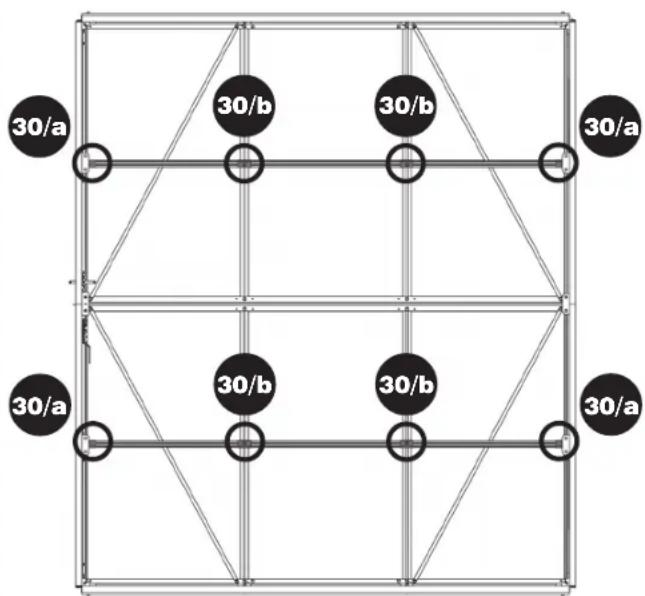

Befestigen Sie die Werkzeugleisten zunächst an den Eckprofilen an Dach, Seite und Rückwand. Stecken Sie zuerst eine Rhombusschraube in die Führungsschiene des Eckprofils. Anschließend befestigen Sie an dieser Schraube die Werkzeugleiste und einen Halter mit einer Mutter. Achten Sie darauf, dass die Führungsschiene der Werkzeugleiste zur Innenseite des Hauses zeigt.

Hinweis: Die Windverbände befinden sich nach der Montage vor den Werkzeugleisten.

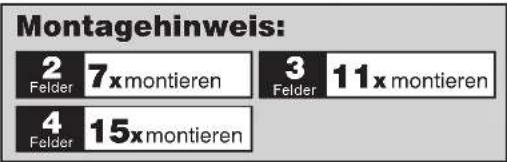

Montagehinweis:

Hinweis:

Die vier 615 mm langen Werkzeugleisten (Pos. 2) werden ausschließlich an der Rückwand verbaut. An der Vorderwand werden keine Werkzeugleisten montiert.

Übersicht:

An den mittleren Seiten- bzw. Dachstreben werden jeweils zwei Werkzeugleis- ten Stoß auf Stoß an einan- dergelegt und mit einem Halter befestigt. Gehen Sie bei der Montage genauso vor wie in Schritt 30/a.

Hinweis: Die Windverbände befinden sich nach der Montage vor den Werkzeugleisten.

Abdeckungen und Abläufe montieren

Artikel-Nr.

Pos.

Form

Benennung

Größe (mm)

Menge

									4 Felder3

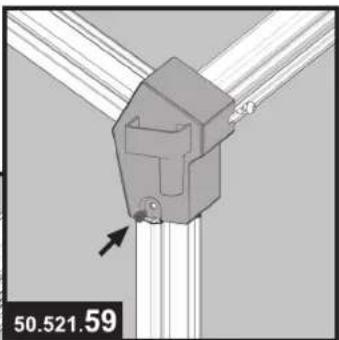

53.599.98	1	ellehcsheualhcS-	2	2	2
57.013.05	2		Eckabdeckung			-	4	4	4
57.013.29	3		Firstabdeckung			-	2	2	2
57.214.09	4		Regenablauf links			-	2	2	2
57.214.10	5		Regenablauf rechts			-	2	2	2
57.214.32	6		Regenrohr			-	2	2	2
57.514.20	7		Abfluss			-	4	4	4
50.341.64	8		Linsenkopfschraube			M6x8	4	4	4
50.521.59	9		Bohrschraube			6,3x22	4	4	4
50.521.60	10		Bohrschraube			4,2x13	4	4	4
51.049.10	11		Sechskantmutter ohne Flansch			M6	4	4	4

Außenansicht (Bodenprofil)

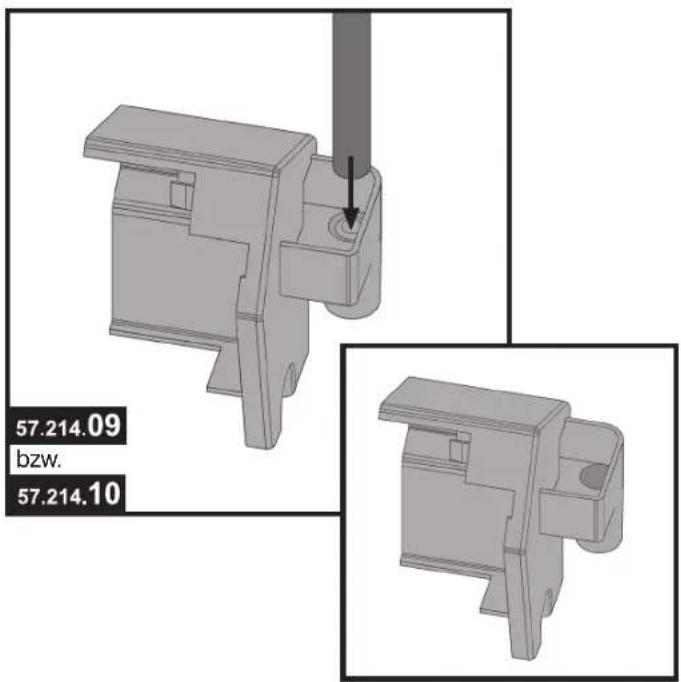

Tipp: Verwenden Sie einen Schraubenzieher oder einen anderen flachen Gegenstand, um die beiden seitlichen Zapfen an den Eckabdeckungen leicht einzudrücken.

Übersicht:

Stecken Sie die Eckabdeckungen (Pos. 2) wie in der Abbildung an die Enden der Bodenprofile. Die seitlichen Zapfen an den Eckabdeckungen müssen dabei leicht eingedrückt werden, um komplett in den Bodenprofilen einzurasten.

31/b

Übersicht:

Werkzeug:

∅ 2,5 mm

31/b

Stecken Sie die Firstabdeckung (Pos. 3) auf First und Giebelprofile. Befestigen Sie die Abdeckung mit zwei Bohrschrauben 4,2 x13 (Pos. 10) an den Profilen. Bohren Sie gegebenenfalls mit dem Bohrer (Durchmesser 2,5 mm) Löcher vor.

31/c

Stecken Sie nun einen Abfluss (Pos. 7) in das Regenrinnenprofil. Achten Sie darauf, dass Sie den Abfluss wie in der Abbildung an der richtigen Stelle einsetzen.

31/d

Außenansicht (Regenrinne, rechts)

Schieben Sie zunächst eine Linsenkopfschraube (Pos. 8) mit Mutter ohne Flansch (Pos. 11) wie in der Abbildung in die äußere Führungsschiene der Regenrinne.

31/e

Außenansicht (Regenrinne, rechts)

Setzen Sie dann den Regenablauf (Pos. 4/5) auf Giebel- und Regenrinnenprofil. Verwenden Sie für jede Seite (links und rechts) den entsprechenden Ablauf. Der Regenablauf wird mit einer Bohrschraube 6,3 x 22 (Pos. 9) an der Seitenstrebe befestigt. Bohren Sie gegebenenfalls mit dem Bohrer (Durchmesser 2,5 mm) Löcher vor.

31/f

Außenansicht (Regenrinne, rechts)

Übersicht:

Hinweis:

31/f

Schieben Sie die in Schritt 31/d vormontierte Linsenkopfschraube in die Aus- sparung am Regenablauf und ziehen sie fest.

31/g

31/g

Stoßen Sie zuletzt an den Stellen, an denen später das Wasser ablaufen soll, die an den Regenabläufen vorgestanzten Aussparungen durch.

31/h

Übersicht:

Schieben Sie die Schellen auf das obere Ende der Regenrohre. Stecken Sie die Rohre anschließend wie in der Abbildung an die Regenabläufe, die Sie in Schritt 31/g durchgestoßen haben. Drehen Sie zuletzt die Schraube an der Schelle fest, um das Regenrohr zu fixieren.

Wichtiger Hinweis:

Überprüfen Sie am Ende der Montage nochmals alle Schraubverbindungen auf festen Halt und ziehen sie gegebenenfalls nach.

Stückliste Aluminiumprofile

Artikel-Nr.	Form	Benennung	Größe (mm)	Menge
						4 Felder3
50.041.90		Sechskantschraube	M6x12	161	171	211
50.041.94		Senkschraube	M4x6	26	26	26
50.042.90		ebuarhcstnakshceS 02x6M		1	1	1
50.134.06		Linsenzylinderschraube	-	4	8	8
50.341.64		Linsenkopfschraube	M6x8	6	6	12
50.521.59		Bohrschraube	6,3x22	4	4	4
50.521.60		Bohrschraube	4,2x13	12	12	12
50.944.81		Rhombusschraube	M6x20	17	21	25
51.046.20		Sechskantmutter, selbstsichernd	M6	1	1	1
51.049.10	[TYCH]	Sechskantmutter ohne Flansch	M6	5	5	5
51.049.11	[C2AK]	Sechskantmutter mit Flansch	M6	196	210	273
52.036.01		Scheibe	5,3	2	2	2
52.049.00		Scheibe	6,4	3	3	3
52.049.01	[TCD4]	Scheibe	-	-	-	6
52.146.00	[ZSS3]	Zahnscheibe	-	2	2	2
52.220.08	[D2BD]	Distanzbuchse	22	1	1	1
53.599.98		Schlauchschelle	-	2	2	2
55.102.02		Scharnier flügel aus Türscharnierbeutel	-	12	12	12
55.102.02	[OCTZ]	Bolzen aus Türscharnierbeutel	-	6	6	6
55.102.07		nekahrüt		-		2
57.013.01	[ZZDW]	Bodeneckverbinder	-	4	4	4
57.013.05		gnukcedbakcE			-
57.013.29	[8STK]	Firstabdeckung	-	2	2	2
57.013.35		T-Griff	-	2	2	2
57.013.36	[ADST]	Buchse Türriegel	-	1	1	1

Seite 117

Stückliste Aluminiumprofile

Artikel-Nr.	Form	Benennung	Größe (mm)	Menge
						4 Felder3
57.214.09		sknilfualbanogeR	2	2	2
57.214.10	[1030]	sthofalbanogeR				-
57.214.32	[2200]	Regenrohr	1000	2	2	2
57.400.01		Montagehilfe Clip-Profile	-	1	1	1
57.514.20		ssdbA		-		4
84.080.01		Bodenprofil vorne - hinten	1230	4	4	4
84.080.02	[2755]	Bodenprofil Seite 2F	1414	2	-	4
84.080.03	[THH2]	Bodenprofil Seite 3F	2121	-	2	-
84.080.04	[CB34]	Eckprofil Seite	1395	8	8	8
84.080.06		Dachstrebe	335	2	2	2
84.080.07	[TODW]	Strebe Vor- u. Rückwand	1715	3	3	3
84.080.08	[2W2T]	Seitenstrebe	1395	4	8	12
84.080.11	- [4822]	Querstrebe	1450	2	2	2
84.080.12	[6757]	Türangel	1715	2	2	2
84.080.16		Windverband DT	1478	4	4	4
84.080.17		Verstrebung DT	602	8	8	8
84.080.18		Verstrebung RW	1232	1	1	1
84.080.20		Windverband Seite	1516	8	8	10
84.080.22	[YGHZ]	Regenrinne 2F	1414	2	-	4
84.080.23	[CWS2]	Regenrinne 3F	2121	-	2	-
84.080.27		Türmittelprofil DT	559	1	1	1
84.080.29		Türabschlussprofil DT	559	4	4	4
84.080.31	[3074]	Türprofil Seite	1705	3	3	3
84.080.61		Werkzeugleiste	705	8	12	16
84.080.62		Werkzeugleiste	615	4	4	4

Seite 118

Stückliste Aluminiumprofile

Artikel-Nr.	Form	Benennung	Größe (mm)	Menge
						4 Felder3
84.080.66		pilC-leppoD 023	2	2	2
84.080.67		Doppel-Clip	1392	2	4	6
84.080.68		Doppel-Clip	1715	3	3	3
84.080.78		Doppel-Clip	1404	2	4	6
84.080.85		Einfach-Clip	1330	16	16	16
84.080.87		Einfach-Clip	1715	2	2	2
84.081.33		h-Ausgleichsprofil	692	4	6	8
84.081.34		h-Ausgleichsprofil	600	6	6	6
84.082.01		Türmittelprofil DT	559	1	1	1
84.082.03		h-Profil	692	4	6	8
84.082.08		First 2F	1414	1	-	2
84.082.09		First 3F	2121	-	1	-
84.082.18		Riegel seitlich	122	1	1	1
84.082.19		Drehleiste Griff	65	1	1	1
84.082.24		Türriegel	877	1	1	1
84.082.25		Türriegel	842	1	1	1
84.082.27		Griff OSR	-	1	1	1
84.082.28		Türriegel	834	2	2	2
84.082.36		Anschlagprofil	1705	1	1	1
84.095.37		Verbindungsprofil	600	8	8	8
84.095.38		Verbindungsprofil VR	600	4	4	4
84.095.39		Verbindungsprofil	692	4	6	8
84.620.21		Knotenblech Boden	-	5	5	7
84.620.25		Knotenblech Seite	-	-	-	3
84.620.26		Knotenblech 120°	-	-	-	3

Seite 119

Stückliste Aluminiumprofile

Artikel-Nr.	Form	Benennung	Größe (mm)		Menge
							4 Felder3
84.631.49		ellafssolhcS -	1	1	1
84.631.51		Befestigungswinkel kurz	-		1	1	1
84.631.53		Montageblech First	-		10	10	10
84.700.79		Klammer Werkzeugleiste	-		17	21	25
84.700.80		Vierkant Drehgriff	-		1	1	1
84.700.82		Bolzen	-		-	-	1
84.700.84		Führungsblech (vorne)	-		4	4	4
84.700.86		Führungsblech (seitlich)	-		1	1	1
84.700.89		Verbindungsteil	-		6	6	11
84.700.90		Verbinder	-		-	-	2
84.700.92		Scharnierleiste	-		13	13	13
84.701.20		Führungsblech (hinten)	-		4	4	4
84.713.01		Lufteinlass Tür	-		2	2	2
84.713.02		Lufteinlass rechts	-		2	2	2
84.713.03		Lufteinlass links	-		2	2	2

Stückliste PVC-Platten / Stegplatten

Artikel-Nr.	Form	Benennung	Größe (mm)	Menge
				4 Felder3

Hinweis zum Austauschen der PVC- / Stegplatten:

Um eine PVC- bzw. Stegplatte auszuwechseln, müssen Sie die anliegenden Clip-Profile wie im Folgenden beschrieben entfernen:

Lösen Sie zunächst die Schrauben an den Alu-Profilen, an denen die entsprechenden Clip-Profile befestigt sind. Sie können dann die Alu-Profile etwas nach außen drücken und so die Clip-Profile leicht herausziehen. Tauschen Sie nun die Platte aus und montieren Sie die Alu-Profile und die Clips wieder genauso wie in der Anleitung beschrieben.

Seite 121

Sonderzubehör (nicht im Lieferumfang enthalten)

Artikel-Nr. Bezeichnung

36.405.90

Verankerungsset BD4-Set (4 x Erdanker)

36.405.91

Verankerungsset BD6-Set (6 x Erdanker)

Hinweis:

Mit den Verankerungssets können Sie Ihr Gerätehaus bzw. das Aluminium-Fundament im Erdreich befestigen. Die jeweils benötigten Anzahlen der Verankerungssets für Ihr Gerätehaus entnehmen Sie den folgenden Übersichten. Die Positionen, an denen die einzelnen Erdanker befestigt werden, sind mit Kreisen markiert.

Um die genauen Positionen der Erdanker festzulegen, stellen Sie Ihr Gerätehaus an seinen endgültigen Platz. Markieren Sie sich anschließend die Stellen, an denen die Erdanker eingedreht werden.

2 Felder-Haus
Draufsicht DELUXE I

Artikel-Nr. Bezeichnung

36.405.90

BD4-Set

36.405.90

BD4-Set

3 Felder-Haus
Draufsicht DELUXE II

Benötigte Verankerungssets:

Artikel-Nr. Bezeichnung

36.405.90

BD4-Set

36,405.90

BD4-Set

4 Felder-Haus
Draufsicht DELUXE III

Benötigte Verankerungssets:

Artikel-Nr. Bezeichnung

36.405.90

BD4-Set

36.405.91

BD6-Set

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer permanenten strengen Qualitätskontrolle. Sollte dieses Produkt dennoch einmal einen Schaden aufweisen, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt Folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch der defekten Komponenten des Artikels beschränkt. Bitte beachten Sie, dass unsere Produkte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Produkt in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten ein-

Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund eines nicht fachgerechten Aufbaus, missbräuchliche oder unsachgemäße Anwendungen, Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, aufgrund von Gewaltanwendung oder Fremdeinwirkungen sowie durch verwendungsgemäße, übliche Abnutzung ausgeschlossen. Von unserer Garantie nicht erfasst sind weiterhin durch höhere Gewalt bedingte Beschädigungen, wie z. B. Sturm-, Hagel-, Wind-, Wasser-,

iSC GmbH · international Service CenteriSC GmbH · international Service Cente

Eschenstraße 6 • D- 94405 Landau / Isar (Germany) Info-Tel. +49 (0) 180 - 5 120 509 • Telefax +49 (0) 180 - 5 835 830

(Anrufkosten: 0,12 €/Minute, Festnetz der T-Com)

e-mail: [e-mail]

Service- und Infoserver: www.isc-gmbh.info

Technische Änderungen vorbehalten!
