Produkttyp	KFZ-Wechselrichter in Becherform für Getränkehalter
Modell	MSW 150-12 Car
Hersteller	VOLTCRAFT
Eingangsspannung	12 V/DC (max. 176 W)
Ausgangsspannung (AC-Steckdose)	230 V/AC, max. 150 W (modifizierte Sinuswelle)
Dauerausgangsleistung	150 W
Spitzenausgangsleistung	300 W
USB-Ausgänge	USB-A (18 W), USB-C® 1 (30 W), USB-C® 2 (30 W)
Signalform	Modifizierte Sinuswelle
Wirkungsgrad	> 85 % bei Nennlast
Leistungsaufnahme (ohne Last)	0,4 A
Schutzmechanismen	Überlast-, Überhitzungs-, Über-/Unterspannungsschutz, Sicherung (nicht austauschbar)
Kühlung	Temperaturgesteuerter Lüfter
Schutzklasse	II (verstärkte/doppelte Isolierung)
Erhöhter Berührungsschutz	Ja
Betriebsbedingungen	-10 bis +45 °C, 20–85 % relative Feuchtigkeit (nicht kondensierend)
Abmessungen (L x B x H)	143 x 81 x 79 mm
Gewicht	343 g
Reinigung	Trockenes, fusselfreies Tuch; keine aggressiven Reinigungsmittel
Wartung	Keine Wartung durch Benutzer erforderlich; Reparatur nur durch Fachpersonal
Lieferumfang	Produkt, Bedienungsanleitung

Häufig gestellte Fragen - MSW 150-12 Car VOLTCRAFT

Kann der Wechselrichter bei laufendem Motor verwendet werden?

Ja, es wird empfohlen, den Wechselrichter bei laufendem Motor zu verwenden, damit die Lichtmaschine die Fahrzeugbatterie wieder aufladen kann. Achten Sie darauf, die Batterie nicht schneller zu entladen als sie geladen wird.

Welche Geräte können mit dem modifizierten Sinusausgang betrieben werden?

Geräte, die mit modifizierter Sinuswelle kompatibel sind. Empfindliche Elektronik (z.B. manche Netzteile, medizinische Geräte) kann Schaden nehmen. Prüfen Sie vorher die Kompatibilität.

Was tun bei Überlastung?

Der Überlastschutz schaltet den Wechselrichter ab. Entfernen Sie überflüssige Lasten und setzen Sie das Gerät zurück, indem Sie es vom Strom trennen und wieder anschließen.

Kann der Wechselrichter in einer Garage verwendet werden?

Nein, niemals bei laufendem Verbrennungsmotor in geschlossenen Räumen (z.B. Garage) wegen Kohlenmonoxid-Vergiftungsgefahr.

Was tun, wenn die Sicherung durchbrennt?

Die Sicherung ist nicht austauschbar. Wenn sie durchbrennt, kann das Produkt nicht mehr verwendet werden. Wenden Sie sich an den Fachhandel.

Wie schließe ich Geräte an die AC-Steckdose an?

Drücken Sie zuerst die Einschalttaste (AC ON/OFF), um die Steckdose zu aktivieren. Dann die Verbraucher nacheinander einschalten.

Kann ich mehrere USB-Geräte gleichzeitig laden?

Ja, aber wenn mehr als ein USB-Ausgang genutzt wird, beträgt die maximale Ausgangsleistung für alle USB-Anschlüsse 5 V/DC, 3 A.

Was bedeutet die Schutzklasse II?

Das Gerät hat eine verstärkte oder doppelte Isolierung (Schutzisolierung) und benötigt keinen Schutzleiter.

Wie reinige ich den Wechselrichter?

Trennen Sie das Gerät vom Strom. Verwenden Sie ein trockenes, fusselfreies Tuch. Keine aggressiven Reinigungsmittel oder Wasser.

Ist der Wechselrichter für den Außeneinsatz geeignet?

Nein, nur für trockene, geschlossene Innenräume. Vermeiden Sie Feuchtigkeit und direkte Sonneneinstrahlung.

BEDIENUNGSANLEITUNG MSW 150-12 Car VOLTCRAFT

© Bedienungsanleitung

MSW 150-12 Car

Kfz-Wechselrichter in Becherform für Getränkehalter

Best.-Nr. 2987897

CE

1 Herunterladen von Bedienungsanleitungen

Verwenden Sie den Link www.conrad.com/downloads (oder scannen Sie den QR-Code), um die komplette Bedienungsanleitung herunterzuladen (oder neue/aktuelle Versionen, wenn verfügbar). Folgen Sie den Anweisungen auf der Webseite.

2 Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um einen Wechselrichter in Becherform für Getränkehalter, der an die Zigarettenanzünderbuchse eines Fahrzeugs angeschlossen wird

Wichtig:

Dieses Produkt darf nur bei Fahrzeugen mit einem 12-V-Bordnetz angeschlossen werden.

Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht im Freien.

Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt werden.

Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefährdungen führen.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

USB4®, USB Type-C® und USB-C® sind eingetragene Marken von USB Implementers Forum.

3 Lieferumfang

Produkt
Bedienungsanleitung

4 Symbolerklärung

Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:

Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.

Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch einen elektrischen Schlag führen kann.

Das Produkt darf nur in trockenen, geschlossenen Innenräumen verwendet und betrieben werden. Es darf weder feucht noch nass werden.

Lesen Sie sich vor der erstmaligen Verwendung die Bedienungsanleitung sorgfältig durch.

Das Produkt entspricht der Schutzklasse II (verstärkte oder doppelte Isolierung / Schutzisolierung).

5 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

5.1 Allgemein

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
■ Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.

Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

5.2 Handhabung

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

5.3 Betriebsumgebung

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
  Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen und Lösungsmitteln.
  Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
  Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
  Schalten Sie das Produkt niemals gleich dann ein, wenn dieses von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie es in Betrieb nehmen.

5.4 Bedienung

Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des Produkts haben, wenden Sie sich an einen Fachmann.
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

– sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.

5.5 Angeschlossene Geräte

Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

5.6 Produkt

Das Produkt ist mit einem erhöhten Berührungsschutz ausgestattet. Nur wenn beide Kontakte eines Netzsteckers in beide Öffnungen gleichzeitig eingeführt werden, gibt die integrierte Mechanik die Öffnung der Steckdose frei.
Lassen Sie in Anwesenheit von Kindern besondere Vorsicht walten. Kinder können die Gefahren, die beim falschen Umgang mit elektrischen Geräten entstehen, nicht erkennen. Es besteht Lebensgefahr durch einen elektrischen Schlag!
Nur bei Trennung von der Netzstromversorgung spannungsfrei.
Decken Sie das Produkt während des Betriebs nicht ab. Das Produkt kann sich überhitzen und einen Brand verursachen.

5.7 230 V/AC modifizierter Sinuswellenausgang

Gefahr der Beschädigung der angeschlossenen Produkte und/oder anderer Gefahren!

Dieser Wechselrichter erzeugt einen Wechselstrom (AC) mit einer modifizierten Sinuswellenform. Eine modifizierte Sinuswellenform entspricht nicht dem reinen Sinus-Wechselstrom, der typischerweise in elektrischen Systemen im Wohn- und Gewerbebereich verwendet wird.
Vergewissern Sie sich vor dem Anschluss und Betrieb immer, dass Ihre Geräte mit modifizierten Sinuswellen-AC-Ausgängen kompatibel sind.

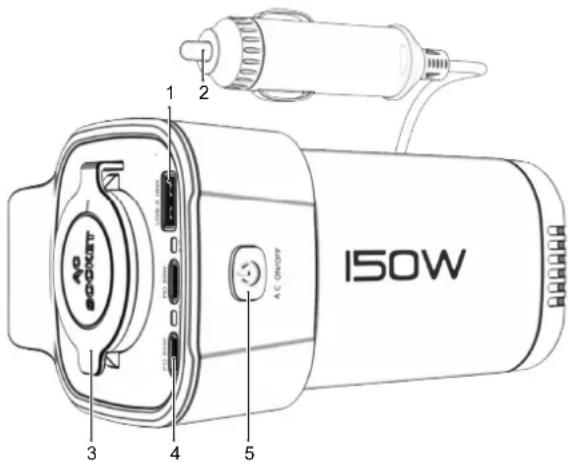

6 Produktübersicht

1 USB-A-Ausgang 2 Zigarettenanzünderstecker
3 Abdeckung der AC-Buchse 4 USB-C®-Ausgang
5 Einschalttaste

GEFAHR

Gefahr von schweren Verletzungen oder Tod durch Kohlenmonoxid.

Betreiben Sie das Produkt niemals bei einem laufendem Verbrennungsmotor in einem geschlossenen Raum (z. B. Garage) oder in der Nähe anderer geschlossener Bereiche.

Wichtig:

Die folgenden Angaben gelten für Verbrennungsmotoren:

• Es wird empfohlen, den Wechselrichter bei laufendem Motor zu verwenden. So kann die Lichtmaschine die Fahrzeugbatterie wieder aufladen.
• Entladen Sie die Fahrzeugbatterie nicht schneller, als die Lichtmaschine sie wieder aufladen kann. Überwachen Sie die Batteriespannung und lassen Sie bei Bedarf den Motor laufen.
  – Lassen Sie den Fahrzeugmotor nicht an, wenn gleichzeitig angeschlossene Geräte verwendet werden.

Voraussetzungen:

(Gegebenenfalls) werden angeschlossene Verbraucher ausgeschaltet.

1. Schließen Sie das Produkt an die Zigarettenanzünderbuchse an.

→ Die Anzeige für BETRIEB beginnt zu leuchten.

1. Schließen Sie alle Verbraucher an und schalten Sie sie nacheinander ein.

→ Bei AC-Steckdosenlasten müssen Sie zuerst die Steckdose durch Drücken der Taste AC ON/OFF einschalten.

8 Schutzmechanismen

Schutzart Beschreibung
Überlastschutz Löst aus, wenn die angeschlossenen Lasten größer als die Nennleistung sind.Überlastschutz:1. Entfernen Sie alle überflüssigen Lasten.2. Setzen Sie den Wechselrichter zurück (trennen Sie ihn und schließen Sie ihn wieder an), um den Betrieb wieder aufzunehmen.
Sicherung Durchgebrannte Sicherung■ Das Produkt ist mit einer nicht austauschbaren Sicherung ausgestattet.■ Wenn die Sicherung durchbrennt, kann das Produkt nicht mehr verwendet werden.
Hochspannungsschutz	Löst aus, wenn die Eingangsspannung mehr als 15,5 V ± 0,5 V beträgt.1. Stellen Sie sicher, dass die Versorgungsspannung des Fahrzeugs 12 V beträgt.2. Wenden Sie sich bei Bedarf an einen Fachmann.
Unterspannungsschutz	Wenn die Eingangsspannung < 10 V ± 1 V beträgt, schaltet sich der Wechselrichter aus, um die Autobatterie vor einer Überentladung zu schützen.1. Trennen Sie den Wechselrichter und erhöhen Sie die Spannung der Fahrzeugbatterie (z. B. indem Sie den Motor neu starten, damit die Lichtmaschine die Batterie wieder aufladen kann).2. Schließen Sie den Wechselrichter wieder an, wenn die Fahrzeugbatterie 12 V erreicht hat.
Überhitzungs-schutz	Wenn die Temperatur des Wechselrichters 90 °C ± 5 °C beträgt, schaltet sich der Wechselrichter aus.1. Trennen Sie das Produkt, lassen Sie den Wechselrichter abkühlen und schließen Sie ihn dann wieder an.2. Stellen Sie den Wechselrichter nicht in Bereichen mit starker Sonneneinstrahlung oder in der Nähe einer Heizung auf.

9 Reinigung und Wartung

Wichtig:

• Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen.

• Tauchen Sie das Produkt nicht in Wasser.

• Trennen Sie das Produkt von der Stromversorgung.

• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

10 Entsorgung

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

in unseren Conrad-Filialen
in den von Conrad geschaffenen Sammelstellen
in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

11 Technische Daten

Eingang 12 V/DC, max. 176 W

Ausgang (AC-Buchse).... 230 V/AC, max. 150 W

USB-Ausgänge.... Unterstützt folgende Leistungsabgabe (PD):

USB-A:

(5 V/DC 3 A, 9 V/DC 2 A, 12 V/DC 1,5 A) 18 W

USB-C® 1:

(5 V/DC 3 A, 9 V/DC 3 A, 12 V/DC 2,5 A) 30 W

USB-C® 2:

(5 V/DC 3 A, 9 V/DC 3 A, 12 V/DC 2,5 A) 30 W

HINWEIS: Wenn mehr als 1 USB-Ausgang

angeschlossen ist, beträgt die maximale

Ausgangsleistung für alle Anschlüsse: 5 V/DC, 3 A

Signalausgangsform...... Modifizierte Sinuswelle

Dauer-Ausgangsleistung .... max. 150 W

Spitzen-Ausgangsleistung...... 300 W

Wirkungsgrad bei Nennlast .... > 85 %

Leistungsaufnahme (ohne Last)..... 0,4 A (ohne Last)

Lüfter ...... ja (temperaturgesteuert)

Sicherung (nicht austauschbar)..... max. 25 A

Erhöhter Berührungsschutz...... Ja

Schutzklasse ...... II

Betriebsbedingungen....-10 bis +45 °C, 20 - 85 % rF (nicht kondensierend)

Aufbewahrungsbedingungen...... -10 bis +45 °C, 20 - 85 % rF (nicht kondensierend)

Abmessungen (L x B x H).... 143 x 81 x 79 mm

Gewicht.... 343 g

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
