Produkttyp	HMI-Tageslicht-PAR-Scheinwerfer
Marke	ARRI
Modell	ARRISUN 5
Schutzklasse	I (Schutzerdung)
Schutzart	IP20
Max. Umgebungstemperatur	45 °C / 113 °F
Gewicht	4,5 kg / 9,9 lbs
Leuchtmittel	575 W HMI, Sockel G22
Vorschaltgerät (erforderlich)	ARRI EB 575/1200, EB 400/575 oder Event-Serie
Neigewinkel	max. 90° nach oben und unten
Sicherheitsabstand zu brennbaren Objekten	0,5 m um das Gerät, 8 m zur beleuchteten Fläche
Lichtausbeute	Hohe Lichtleistung mit optimiertem Reflektor und Streulinsen
Farbwiedergabe	Stabile Farbwiedergabe, geeignet für Film- und Eventbeleuchtung
Zubehör (optional)	4-Flügeltor, Scrims, Tubus, Streulinsen (farbcodiert)
Sicherheitseinrichtungen	UV-Schutzglas, Schutzgitter, Sicherheitsschalter, Fangseil-Öse
Bedienelemente	Ein/Aus-Schalter, Fokusknopf, Schnapphaken-Schnellverschluss, Tor-Schnellverschluss
Betriebsstundenzähler	Integriert
Kühlung	Konvektion über Lüftungsschlitze
Reinigung	Lampenkolben mit Isopropylalkohol reinigen, Schutzglas bei Beschädigung ersetzen
Reparatur und Service	Nur durch ARRI Service-Werkstätten; Originalersatzteile verwenden

Häufig gestellte Fragen - ARRISUN 5 ARRI

Welche Lampe wird für den ARRISUN 5 benötigt?

Verwenden Sie ausschließlich 575 W HMI-Lampen mit einem G22 Sockel. Fingerabdrücke auf dem Glaskolben vermeiden.

Welches Vorschaltgerät ist kompatibel?

Kompatibel sind ARRI Vorschaltgeräte der Typen EB 575/1200 und EB 400/575 sowie die Event-Serie (EB 575 Event Single, EB 575 Event Six, Splitbox Event Six).

Wie wechsle ich die Lampe?

Trennen Sie den Scheinwerfer allpolig vom Netz. Lassen Sie ihn mindestens 5 Minuten abkühlen. Drücken Sie den Torverschluss (3), öffnen Sie die Schutzglasfassung (9). Drehen Sie den Lampenklemmknopf (4) nach links, entnehmen Sie die Lampe. Setzen Sie die neue Lampe ohne Berührung des Glaskolbens ein, verriegeln Sie mit dem Knopf (4) nach rechts. Schließen Sie die Fassung, bis der Torverschluss einrastet.

Welche Sicherheitsabstände müssen eingehalten werden?

Der Mindestabstand zu brennbaren Objekten beträgt 0,5 m um das Gerät. Zur beleuchteten Fläche beträgt der Abstand 8 m. Vermeiden Sie längeres Starren in den Scheinwerfer unter 35 m.

Darf der Scheinwerfer ohne Linse betrieben werden?

Nein, der Betrieb ohne Linse (UV-Schutzglas) und ohne Schutzgitter ist nicht erlaubt. Die Schutzvorrichtungen müssen stets intakt sein.

Wie reinige ich den Lampenkolben?

Berühren Sie den Lampenkolben nicht mit bloßen Fingern. Bei Verschmutzung reinigen Sie ihn mit einem fusselfreien Tuch, das mit Isopropyl-Alkohol getränkt ist.

Welche Neigung ist für den Scheinwerfer zulässig?

Der Haltebügel darf nur senkrecht montiert werden. Der Scheinwerfer kann bis zu 90° nach oben und 90° nach unten geneigt werden.

Muss der Scheinwerfer bei hängendem Betrieb gesichert werden?

Ja, verwenden Sie ein zugelassenes Sicherungsseil an der dafür vorgesehenen Öse. Das Seil muss für das 10-fache Gewicht des Scheinwerfers und Zubehörs ausgelegt sein.

Was tun bei beschädigtem UV-Schutzglas?

Eine zersprungene Schutzscheibe muss sofort ersetzt werden. Das Gerät darf nicht mehr verwendet werden. Verwenden Sie nur Original-ARRI-Ersatzteile.

Wo finde ich die technischen Daten des Scheinwerfers?

Das Typenschild (14) ist seitlich am Scheinwerfer angebracht und enthält alle erforderlichen technischen Daten wie Spannung, Leistung und Schutzklasse.

BEDIENUNGSANLEITUNG ARRISUN 5 ARRI

Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, D-83071 Stephanskirchen, Germany | www.arri.com

Allgemeine Hinweise

• ARRI Tageslicht Scheinwerfer sind für den professionellen Einsatz bestimmt. Sie dürfen nur von befähigten Personen betrieben werden.
• Lesen Sie diese Bedienungsanleitung sorgfältig vor der ersten Inbetriebnahme. Der folgende Text enthält wichtige Hinweise für die sichere Handhabung.
• Beachten Sie in Ihrem eigenen Interesse die Sicherheits- und Warnhinweise.
• Beachten Sie die Bedienungsanleitung des Vorschaltgerätes sowie die Bedienungsanleitung des Lampenherstellers und die Montageanleitung des Haltebügels.
• Bewahren Sie diese Bedienungsanleitung für eventuelle Nachbesitzer sorgfältig auf.
• Entsorgen Sie der Umwelt zuliebe das Verpackungsmaterial bei einer geeigneten Entsorgungsstelle.
• Auch defekte Geräte müssen sachgerecht entsorgt werden. Weitere Informationen hierzu erhalten Sie von Ihrem ARRI-Händler und Ihrer Gemeinde- oder Stadtverwaltung.
• Verwenden Sie nur Originalersatzteile und Original-Zubehör von ARRI.
  (Für mehr Informationen besuchen Sie bitte www.arri.com)

Sicherheitshinweise

VORSICHT HOCHSPANNUNG – LEBENSGEFAHR!

Vor dem Lampenwechsel allpolig vom Netz trennen! Vorsicht Lampe kann heiß sein!

• Lassen Sie das Gerät vor dem Lampenwechsel vollständig abkühlen.
• Scheinwerfer keinesfalls ohne Lampe einschalten!
• Schutzvorrichtungen dürfen nur zu Servicezwecken von Fachpersonal entfernt werden und sind anschließend sofort wieder anzubringen.
• Der Sicherheitsschalter (7) darf in keinem Fall überbrückt werden.
• Scheinwerfer nicht ohne UV-Sicherheitsglas und Schutzgitter betreiben.
• Achtung! Das Lampengehäuse kann während des Betriebs heiß werden. Beachten Sie die Werte auf dem Typenschild des Scheinwerfers.

- Halten Sie die Anschlusskabel vom Scheinwerfer fern.

- Beschädigte und durch Wärme verformte Lampen müssen ersetzt werden.

- Ersetzen Sie die UV-Sicherheitsscheibe wenn diese durch sichtbare Beschädigung z.B.: durch Sprünge und tiefe Kratzer beeinträchtigt ist.

- Verwenden Sie das Netzkabel nicht zum Halten, Bewegen oder Aufhängen des Scheinwerfers.

- Prüfen Sie die Leitungen des Scheinwerfers vor jedem Gebrauch auf sichtbare Schäden.

- Bei erkennbaren Schäden an Kabeln, Steckern, Lampenhalterung und Schutzgitter, darf der Scheinwerfer nicht in Betrieb genommen werden. Wenden Sie sich an eine ARRI Service-Werkstätte (siehe www.arri.com)

- Entnehmen Sie die Lampe für den Transport aus dem Scheinwerfer.

- Beschädigte und durch Wärme verformte Lampen müssen ersetzt werden.

VORSICHT – HOHE LICHTSTÄRKE!

- Blicken Sie nicht in die Lichtaustrittsöffnung des Scheinwerfers.

General Notes

ACHTUNG möglicherweise gefährliche optische Strahlung. Bei Betrieb nicht für längere Zeit in die Lampe blicken. Kann für die Augen schädlich sein.

• Der Betrieb des Scheinwerfers ohne Linse ist nicht erlaubt.
• Decken Sie die Lüftungsschlitze nicht ab, um eine effektive Kühlung zu gewährleisten.
• Vermeiden Sie die Bestrahlung durch andere Scheinwerfer und andere Wärmequellen. Brandgefahr und Gefahr der Überhitzung.

Symbol	Legende
	UV-Sicherheitsglas mit Schutzgitter: Jede zersprungene Schutzscheibe ist unverzüglich zu ersetzen. Geräte mit zersprungener Schutzscheibe dürfen niemals verwendet werden.
	Nicht in die aktive Lichtquelle starren.
	Vorsicht, Gefahr des elektrischen Schlags.

Warnings

Sicherung des Scheinwerfers und des Zubehörs

• Bei hängendem Betrieb und beim Betrieb über Personen müssen Sie den Scheinwerfer und das verwendete Zubehör, mittels eines zugelassenen Sicherungsseils gegen Herabfallen sichern.
• Das Sicherungsseil und seine Verbindungselemente müssen mindestens für das 10-fache Gewicht des zu tragenden Scheinwerfers und seines Zubehörs ausgelegt sein.
• Halten Sie das Sicherungsseil so kurz wie möglich.
• Das Zubehör muss korrekt in die Klauen (11) eingesetzt werden. Die Torsicherung (10) muss geschlossen sein.
• Stative müssen standsicher aufgestellt und für die Traglast ausgelegt sein. Beachten Sie hierbei das Gewicht des Zubehörs und der Kabel. Lesen Sie hierzu auch die Hinweise im "Sicherheitsmerkblatt für ARRI-Scheinwerfer" L5.40731.D.
• Der Haltebügel darf nur senkrecht hängend oder stehend montiert werden. Querbelastungen können zu Deformation oder Bruch des Stativzapfens oder des Bügels führen.

Sicherheitseinrichtungen

• Schutzklasse I / IP20
• Labyrinthförmiger Gehäuseaufbau
- Torsicherung
- Ankerpunkt für Fangseil

Allgemeine Bedienungshinweise

• Den Lampenkolben nicht mit bloßen Händen berühren. Eingebrannte Fingerabdrücke verkürzen die Lebensdauer der Lampe. Reinigen Sie den Lampenkolben nach Einsetzen mit einem mit Isopropyl-Alkohol getränkten, fusselfreien Tuch.
• Der Fokusknopf wird während des Betriebes sehr heiß. Tragen Sie wärmeisolierende Handschuhe, wenn Sie den Fokus während des Betriebes einstellen.
• Das Einsetzen der Lampe erfordert große Sorgfalt. Die Kontaktflächen müssen trocken und frei von Verunreinigungen sein.
• Der feste Sitz der Lampe im Sockel ist nach jedem Transport zu überprüfen.
• Verwenden Sie nur ARRI Originalersatzteile und Originalzubehör.

Nomenklatur		Technical terms
t_o	Maximale äußere Leuchtentemperatur im Beharrungszustand	Maximal surface temperature
	Minimaler Abstand zu brennbaren Werkstoffen und Personen, um den Scheinwerfer	Minimal distance to flammable objects and persons, around the lamp head
	Minimaler Abstand zu angestrahlten Flächen und Personen, im Hauptabstrahlwinkel	Minimal distance to illuminated areas and persons, in the main angle of reflected beam
	Maximaler Neigewinkel nach oben und unten	Maximal tilting angle up and down
t_a	Maximale Umgebungstemperatur	Maximal ambient temperature

Produktbeschreibung

Die ARRISUN HMI PAR-Scheinwerfer sind die Arbeitspferde für die Location-Beleuchtung und bieten sich als perfektes Punch- und Aufhelllicht am Set an. Für eine ideale Performance wurde das präzise Zusammenspiel aus Lampe, Reflektor und Streulinse optimiert. Die große Anzahl an Streulinsen ermöglicht dabei eine maximale Lichtkontrolle in sämtlichen Situationen.

Das ARRISUN Event-System hat einen neuen Beleuchtungsstandard für Tageslicht-Scheinwerfer mit hoher Lichtleistung und niedrigem Verbrauch im Bereich Auto-Shows und weiteren Messeanwendungen definiert.

Aufgrund der äußerst stabilen Farbwiedergabe und der geringen Wärmeentwicklung durch den facettierten Glas-Reflektor eignet sich das ARRISUN Event-System zudem perfekt für Fashion-Shows. Ein zentraler Aspekt des Systems ist das Multicore-Kabelmanagement, das mehrere Vorschaltgeräte in einem 19"-Rack vereint und die einzelnen Scheinwerfer über nur ein einziges Multicorekabel, sowie eine Splitbox versorgt. Auf diese Weise sparen Anwender Zeit und Kosten bei Produktionen mit einer Vielzahl von Tageslicht-PAR-Scheinwerfern.

Alle Bedienelemente sind übersichtlich und leicht zugänglich angeordnet.

• Durch einfachen Druck auf den Schnapphaken-Schnellverschluss (3) öffnet sich die Linsenfassung für Lampenwechsel oder Wartung.
• Zum Lampenwechsel ist nur ein Lampenklemmknopf (4) zu betätigen und die Lampe kann entnommen werden.
• Ein Tor-Schnellverschluss ermöglicht den raschen Austausch des Zubehörs wie 4-Flügeltor, Filter, Streulichtrahmen und dergleichen.
• Das Typenschild (14) ist seitlich am Scheinwerfer angebracht und enthält alle erforderlichen technischen Daten.
• Zur besseren Erkennung sind die Streulinsen mit einer Farbkodierung versehen. Zuordnung im Scheinwerferkoffer).

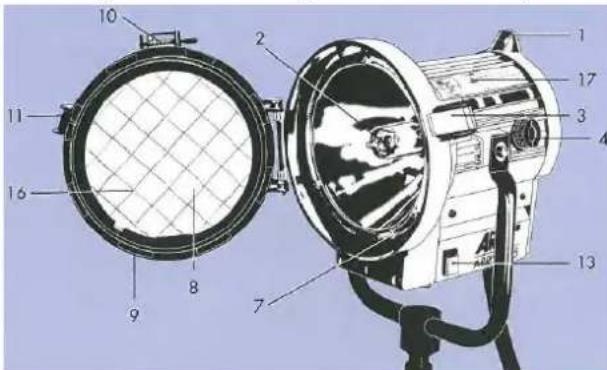

1 Zweite Aufhängung / Safety chain wire attachment
2 Lampe / Lamp
3 Torverschluss / Quick-release door lock
4 Knopf für Lampenklemmung / lamp lock knob
5 Bügelhalterung / Stirrup / Yoke mounting bracket
6 Anschlusskabel / Cable
7 Sicherheitsschalter / Protection switch
8 UV-Schutzglas / UV-protection glass
9 Schutzglasfassung / Protection glass holder

Product Description

10 Torsicherung / top latch
11 Halteklauen für Vorsatzlinse und Zubehör / Mounting bracket for converter lens and accessories
12 Betriebsstundenzähler / Hour counter
13 Ein/Aus Schalter / On/Off Switch
14 Typenschild / Identification plate
15 Fokusknopf / focus knob
16 Schutzgitter / Wire guard
17 Bedienungshinweis

Inbetriebnahme

WARNUNG: WÄRME UND UV EMISSION

• Betreiben Sie den Scheinwerfer nur mit geschlossenem Gehäuse und nur mit unbeschädigter Linse (Schutzscheibe).
• Schauen Sie während des Betriebs niemals direkt in den Scheinwerfer.
• Der Mindestabstand zu brennbaren Objekten beträgt 8 m.
• Der Mindestabstand zur beleuchteten Fläche beträgt 8 m.
• Die Nichteinhaltung der Mindestabstände kann zu irreparablen Schäden der Haut und der Augen führen.
• Der Scheinwerfer ist so zu positionieren, dass längeres in den Scheinwerfer Starren in einem geringeren Abstand als 35 m nicht zu erwarten ist.
• WICHTIG: Bitte beachten Sie die Bedienungsanleitung des Vorschaltgerätes.
• Vergewissern Sie sich, dass das für den Anschluss vorgesehene Vorschaltgerät ausgeschaltet ist.
• Überprüfen Sie, ob die Lampe funktionsfähig ist. Beschädigte Lampen dürfen nicht in Betrieb genommen werden.
• Verbinden Sie den Anschlussstecker des Scheinwerfers mit der Ausgangsbuchse des Vorschaltgerätes.
• Zum Einschalten, den Scheinwerfer am EIN/AUS-Schalter (13) auf ON oder Stellung I schalten.
• Indem Sie anschließend das Vorschaltgerät einschalten, wird der Scheinwerfer in Betrieb genommen.

Anschluss des Vorschaltgerätes

• Verwenden Sie ausschließlich ARRI-Vorschaltgeräte! Nur so kann ein sicherer Betrieb Ihres ARRI-Scheinwerfers gewährleistet werden.
• Wichtig! Bitte beachten Sie die Bedienungsanleitung des Vorschaltgerätes!
• Vergewissern Sie sich, dass das für den Anschluss vorgesehene ARRI-Vorschaltgerät ausgeschalten ist.
• Verbinden Sie den Anschlußstecker des Scheinwerfers mit der Ausgangsbuchse des Vorschaltgerätes.
• Verbinden Sie den Netzstecker des Vorschaltgerätes mit der Steckdose.
• Zum Einschalten, den Scheinwerfer am EIN/AUS-Schalter (13) auf ON einschalten.
• Indem Sie anschließend das ARRI-Vorschaltgerät einschalten, wird der Scheinwerfer in Betrieb genommen.
  Die ARRISUN 5 Scheinwerfer dürfen ausschließlich mit ARRI Vorschaltgeräten der Type EB 575/1200 und EB 400/575 verwendet werden. Alle ARRISUN 5 Event Scheinwerfer dürfen nur mit Vorschaltgeräten der ARRI Event Serie betrieben werden (EB 575 Event Single, EB 575 Event Six und Splitbox Event Six).

Lamphead Operation

WARNING: HEAT AND ULTRA VIOLET RADIATION

Vorsicht! Hochspannung! Lebensgefahr!

Verwenden Sie ausschließlich 575 W Lampen mit einem G22 Sockel.
Vor Öffnen der Linsenfassung (9) Scheinwerfer allpolig vom Netz trennen.
ACHTUNG - heiße Lampe und Gefahr eines Lampenplatzers. Lassen Sie das Gerät vollständig abkühlen, bevor Sie die Lampe wechseln (mind. 5 Minuten).
Torverschluss (3) drücken und Schutzglasfassung (9) nach vorne öffnen.
Lampenklemmknopf (4) nach links bis zum Anschlag drehen.
Lampe (2) vorsichtig nach vorne aus der Lampenfassung ziehen.
Neue Lampe nicht mit bloßen Fingern berühren. Fingerabdrücke am Glaskolben brennen ein und führen zur Verkürzung der Brenndauer. Reinigungshinweise des Lampenherstellers beachten.
Lampe (2) vorsichtig bis zum Anschlag in die Lampenfassung einsetzen.
Den Lampenklemmknopf (4) nach rechts bis zum Anschlag drehen (90°), um die Fassung zu verriegeln.
Verwenden Sie nur Lampen, die für den Scheinwerfer freigegeben sind (Leistung beachten).
Schutzglasfassung schließen, Torverschluss muss hörbar einrasten.

To Replace the Lamp

Einsetzen des Zubehörs

Stift (a) seitlich eindrücken, Torsicherung (10) klappt nach oben.
Zubehör, wie z.B. Flügeltor, Scrims, Tubus, etc. in den vorderen Einschub (b) der Halteklauen einsetzen.
Der hintere Einschub (c) der Halteklauen dient zur Aufnahme der Streulinse.
Torsicherung ohne Drücken des Stiftes (a) noch unten klappen. Die Torsicherung verriegelt sich selbständig.
VORSICHT! Den Scheinwerfer nicht bei geschlossenem Flügeltor einsetzen! Gefahr der Überhitzung und Brandgefahr.

Montage des Haltebügels

Bei der Bügelbefestigung ist folgendes zu beachten:

1. An den Bügelenden befinden sich Bohrungen mit unterschiedlichen Durchmessern.
2. Am größeren Bohrungsdurchmesser wird der Bügel mit der Sechskantschraube drehbar fixiert (auf der linken Seite von hinten betrachtet).
3. Die gegenüberliegende Seite wird mit dem Klemmhebel fixiert.
4. Die Befestigungselemente müssen in der unten dargestellten Reihenfolge montiert werden.

1. Klemmhebel / Locking handle
2. Lagerfassung / Retaining bush
3. Kugellager/ Ball bearing
4. Haltebügel / Stirrup
5. Friktionsscheibe / Friction disc
6. Sechskantmutter / Hexagon nut
7. Distanzstück / Bush
8. Scheibe / Washer
9. Federring / Spring washer
10. Sechskantschraube / Hexagon screw

Technische Daten des Scheinwerfers / Technical Data of the luminaire

• Schutzklasse / electric safety class
• Schutzart / environmental protection class
• max. zul. Umgebungstemperatur / max. operating temperature
• max. Oberflächentemperatur / max. surface temperature
- Sicherheitsabstände / safe distances
- zulässige Neigung / tolerable inclination max. 90° nach unten / downwards
- Gewicht / weight

I - Schutzerdung / protective earth

IP20

ta = 45°C / 113°F

0,5 m / 19.7" um das Gerät / around the luminaire

max. 90° nach oben / upwards

4,5 kg / 9.9 lbs

Weitere InformationenFür alle Personen- oder Sachschäden, die aus nicht bestimmungs-gemäßer Verwendung des Produktes entstehen, haftet nicht der Hersteller, sondern der Betreiber.Besuchen Sie unsere Homepage unter www.arri.com, um weitere Informationen einzusehen oder herunterzuladen.Technische Änderungen vorbehalten.	Further InformationThe manufacturer denies liability for any damage to persons or properties which are caused by an inappropriate operation of the fixture. Those lie in the responsibility of the operator.Visit our homepage www.arri.com to read and download further information.Design and specifications are subject to change without notice.
ARRI ServiceBei technischen Problemen besuchen Sie bitte unsere Webseitewww.arri.comArnold & Richter Cine Technik GmbH & Co. KGService LichttechnikPulvermühleD-83071 StephanskirchenDeutschland	ARRI ServiceIn case of technical problems please visit us atwww.arri.comArnold & Richter Cine Technik GmbH & Co. KGService LightingPulvermuehleD-83071 StephanskirchenGermany
