LWH040 011 - Wandhalterung Schwaiger - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung
Marke	Schwaiger
Modell	LWH040 011
Maximale Tragfähigkeit	30 kg
VESA-Kompatibilität	75 x 75 mm bis 200 x 200 mm
Bildschirmgröße	17 bis 37 Zoll
Neigungswinkel	-20° bis +20°
Schwenkbereich	180°
Wandabstand	82 mm
Plattenmaße (B x H)	330 x 220 mm
Montagearten	Holzpfosten, Vollziegel, Betonblockstein
Lieferumfang	Wandplatte, Adapterhalterung, Zierabdeckungen, Griff, Befestigungsmaterial, Schraubensatz, Dübel
Material	Stahl, Kunststoff
Farbe	Schwarz
Gewicht (eigene Angabe)	ca. 2,5 kg
Verwendung	Innenbereich
Sicherheitszertifikat	Keine Angabe
Garantie	2 Jahre (Hersteller)
Wartung	Schrauben alle 2 Monate prüfen

Häufig gestellte Fragen - LWH040 011 Schwaiger

Welche VESA-Normen werden unterstützt?

Die Halterung unterstützt VESA-Muster von 75 x 75 mm bis 200 x 200 mm.

Wie schwer darf der Fernseher maximal sein?

Die maximale Tragfähigkeit beträgt 30 kg.

Kann die Halterung auch auf Betonwänden montiert werden?

Ja, die Montage ist auf Vollziegel und Betonblocksteinen möglich. Verwenden Sie die mitgelieferten Dübel und bohren Sie Löcher mit 10 mm Durchmesser und mindestens 60 mm Tiefe.

Wie stelle ich den Neigungswinkel ein?

Der Neigungswinkel kann mit dem Einstellknopf zwischen -20° und +20° eingestellt werden.

Kann die Halterung gedreht werden?

Ja, die Halterung kann um 180° geschwenkt werden.

Wie weit steht der Fernseher von der Wand ab?

Der Wandabstand beträgt 82 mm.

Welche Bildschirmgrößen sind kompatibel?

Die Halterung ist für Fernseher von 17 bis 37 Zoll geeignet.

Wie verlege ich Kabel ordentlich?

Führen Sie die Kabel durch die Öffnung der Zierabdeckung. Sie können die Ecke der Abdeckung abschneiden, um Kabel leichter durchzuführen.

Muss die Halterung gewartet werden?

Ja, überprüfen Sie alle zwei Monate die festen Schrauben auf festen Sitz.

Was tun, wenn Teile fehlen?

Überprüfen Sie die Packliste. Falls Teile fehlen oder defekt sind, wenden Sie sich an Ihren Händler oder den technischen Support von Schwaiger.

BEDIENUNGSANLEITUNG LWH040 011 Schwaiger

Sicherheitshinweise 4

Paketinhalt 5

Montage an Wand mit Holzpfosten 6

Montage an Vollziegel und Betonblocksteinen 8

Montage der Adapterhalterung 10

Verlegen der Kabel und Montage der Zierabdeckung ..... 11

Installieren des Displays....12

Einstellung des Neigungswinkels 14

Wartung 14

Technische Daten 15

WARNUNG

• Beginnen Sie mit der Installation des Produkts erst, nachdem Sie die Anweisungen und Warnungen in dieser Installationsanleitung gelesen und verstanden haben. Fa irgendwelche Fragen zu einer Anweisung oder Warnung haben, nehmen Sie bitte Kontakt mit Ihrem Händler vor Ort auf.

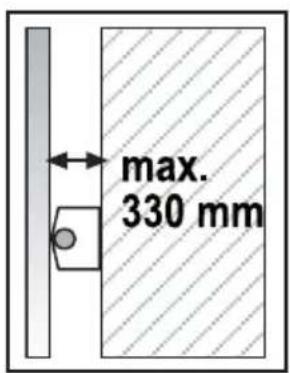

• Bitte beachten Sie bezüglich des erforderlichen Abstands von der Wand die Empfehlung in der Installationsanleitung, um das Risiko von Sachschäden zu vermeiden.
• Dieses Produkt sollte nur von einer Person mit guten mechanischen Fähr grundlegenden Erfahrungen im Hinblick auf Gebäudekonstruktion installiert werden.
• Stellen Sie sicher, dass die Stützfläche das kombinierte Gewicht aller Geräte, angebrachter Hardware und Komponenten sicher trägt.
• Überschreiten Sie niemals die maximale Tragfähigkeit.
• Stellen Sie bei Montage in Wandpfosten aus Holz sicher, dass die Befestigungsschrauben in der Mitte der Pfosten verankert sind. Die Verwendung eines Auf-Stoß-Balkensuchers wird dringend empfohlen.
• Setzen Sie immer einen Helfer oder eine mechanische Hebevorrichtung ein, um Geräte sicher anzuheben und zu positionieren.
• Ziehen Sie Schrauben fest an, ohne diese jedoch zu überdrehen. Ein Überdrehen kann die Komponenten beschädigen, wodurch deren Haltekraft erheblich reduziert wird.
• Dieses Produkt ist nur zur Verwendung in Innenräumen vorgesehen. Eine Verwendung des Produkts im Freien könnte zu Produktversagen und Personenschäden führen.

Sicherheitshinweise

Wenn Sie Zweifel an einer sicheren Montage haben, lassen Sie diese von einem qualifizierten Fachmann ausführen.

SCHWAIGER kann nicht für Schäden oder Verletzungen verantwortlich gemacht werden, die durch falsche Montage oder nicht bestimmungsgemäßen Gebrauch verursacht wurden.

Beachte: Das mitgelieferte Befestigungsmaterial ist nur für massive Wandkonstr geeignet. Wenn Sie sich nicht über die Beschaffenheit der vorhandenen Wand im Klaren sind, konsultieren Sie einen Fachmann. Das mitgelieferte Zubehör ist nicht für Stahl geeignet.

WICHTIG:

Stellen Sie vor der Installation sicher, dass alle Teile vorhanden sind, indem Sie die Teileliste kontrollieren. Falls irgendwelche Teile fehlen oder fehlerhaft sind, rufen Sie bitte Ihren Lieferanten wegen Ersatz an.

Adapterhalterung (1x) B

Dekorative Abdeckung 1 (1x) E

Dekorative Abdeckung 2 (1x) F

Griff (1x) G

Kunststoff-Pad (1x) H

M8 (x1) I

M8 (x2) J

M8x20 (x1) K

M8x50 (x1) L

M8 (x1) M

Unterleg- scheiben (1x) N

D8 Unterleg- scheiben (1x) O

Paket M

M4×14 (×4) M-A

M5x14 (x4) M-B

M6x14 (x4) M-C

M8x20 (x4) M-D

D5 Unterlegscheibe (x4) M-E

D8 Unterlegscheibe (x4) M-F

kleines Abstandsstück (8x) M-G

Paket W

ST 6,3 x 55 (6x) W-A

Dübel (6x) W-B

D6 Unterlegscheiben (6x) W-C

Benötigtes Werkzeug

Kreuzschlitzschraubendreher (200 mm Länge ohne Handgriff), M6 Steckschraubenschlüssel, Bohrmaschine und 10 mm Mauerbohrer für Installation in Betonwand, Markierungsstift, Hammer

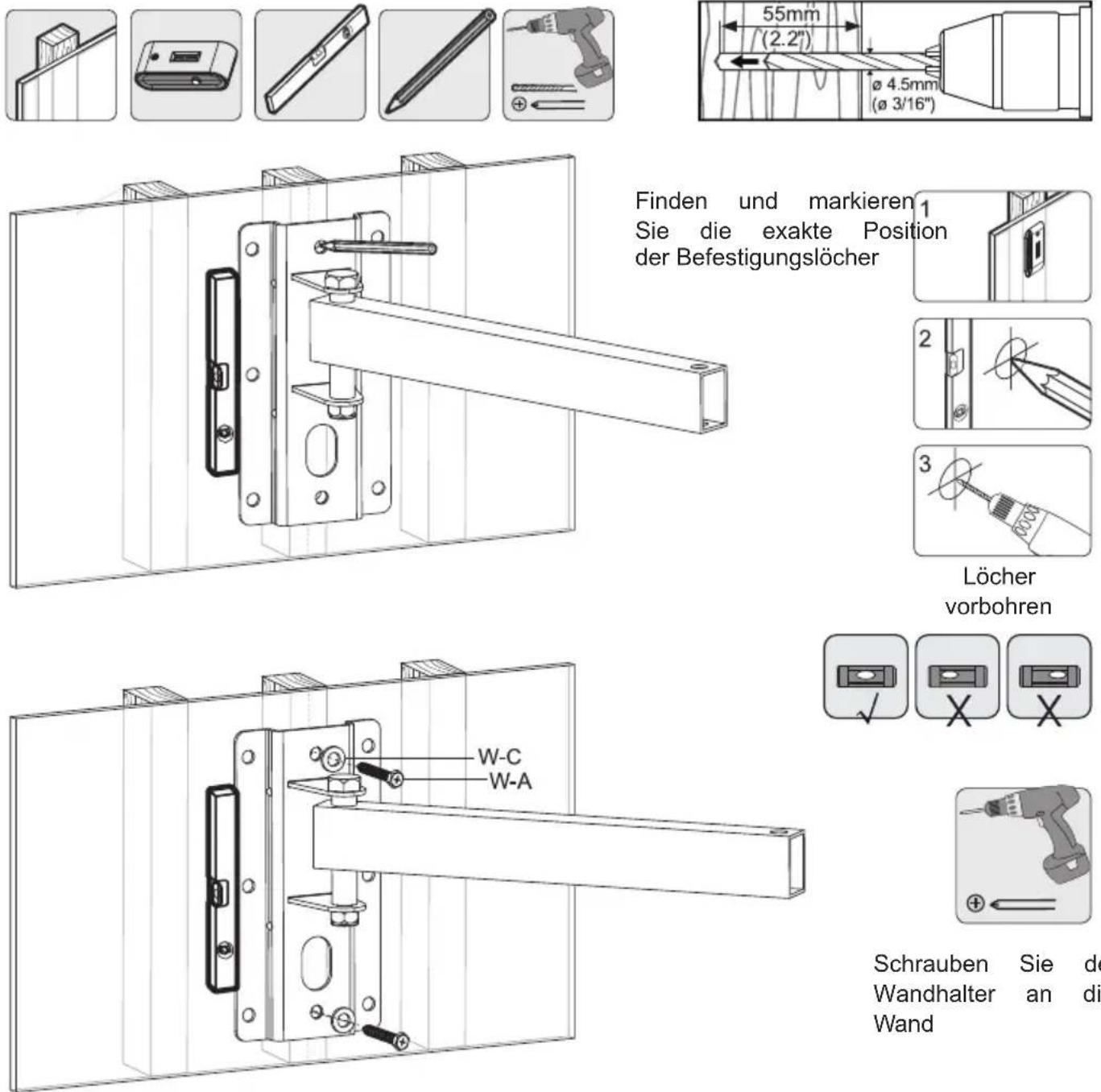

1.1 MONTAGE AN WAND MIT HOLZPFOSTEN:

Finden und markieren 1 Sie die exakte Position der Befestigungslöcher
Löcher vorbohren
Schrauben Sie den Wandhalter an die Wand

WARNUNG

• Stellen Sie sicher, dass die Stützfläche das kombinierte Gewicht aller Geräte, angebrachter Hardware und Komponenten sicher trägt.
• Ziehen Sie die Schlüsselschrauben fest an, ohne diese jedoch zu überd. Überdrehen kann die Schrauben beschädigen, wodurch deren Haltekraft erhe duziert wird.
• Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Pfoste sind. Die Verwendung eines "Auf-Stoß"-Balkensuchers wird dringend empfohlen.
  • Die mitgelieferten Schrauben dienen der Befestigung der Halterung an Pfo Trockenbauwände oder Verputz mit Standardstärke. Der Installateur ist dafür wortlich, Schrauben für andere Arten von Montagesituationen bereitzustellen.
• Verwenden Sie einen Balkensucher, um die Kanten der Pfosten zu finden. Die Verwendung eines Auf-Stoß-Balkensuchers wird dringend empfohlen. Zeichen Sie basierend auf den Kanten eine vertikale Line in der Mitte des Pfostens.
• Halten Sie die Wandplatte als Vorlage an die Wand. Nun markieren Sie den Mittelpunkt der zwei Befestigungslöcher. Stellen Sie sicher, dass sich die Befestigungslöcher in der Mittellinie des Pfostens befinden.
• Bohren Sie zwei 30 mm tiefe Löcher mit 3 mm Durchmesser. Drehen Sie zwei Schlüsselschrauben (W-A) bis auf 3 mm Abstand von der Wand ein.

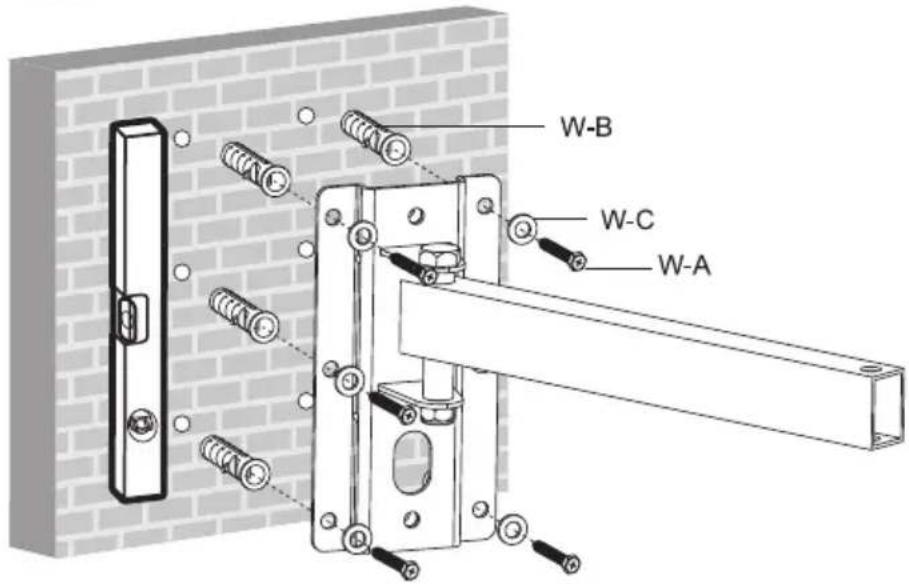

1.2 MONTAGE AN VOLLZIEGEL UND BETONBLOCKSTEINEN:

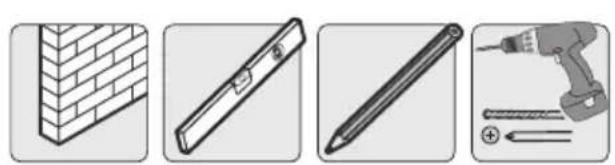

Finden und markieren 1 Sie die exakte Position der Befestigungslöcher

Löcher vorbohren

Schrauben Sie den Wandhalter an die Wand

WARNUNG

• Stellen Sie bei der Montage der Wandhalterung an Porenbetonstein sicher, dass für die Dübel in dem Loch mindestens 1-3/8" tatsächliche Betonstärke vorhanden sind. Bohren Sie nicht in Mörtelfugen! Stellen Sie sicher, in einen soliden Teil des Steins zu bohren, im Allgemeinen mindestens 1" von der Seite des Steins entfernt. Anstelle einer Schlagbohrmaschine wird zum Bohren des Lochs eine Bohrmaschine mit langsamen Lauf empfohlen, um zu verhindern, dass das Loch hinten ausbricht, wenn Sie auf ein Hohlraum treffen.
• Der Installateur muss sicherstellen, dass die Stützfläche das kombinierte Gewicht aller Geräte, angebrachter Hardware und Komponenten sicher trägt.
• Verwenden Sie die Wandplatte als Vorlage, um die Position von 3 Löchern an der Wand zu markieren.
• Bohren Sie diese Löcher mit einem 10 mm Mauerbohrer mindestens 60 Stecken Sie in jedes Loch einen Dübel (W-B). Drehen Sie drei Schlüsselschrauben (W-A) bis auf 3 mm Abstand von der Wand ein, wie in Abb. 1.2 gezeigt. Befestigen Sie die Wandplatte mit sechs Schlüsselschrauben (W-A) und sechs Unterlegscheiben (W-C) an der Wand.

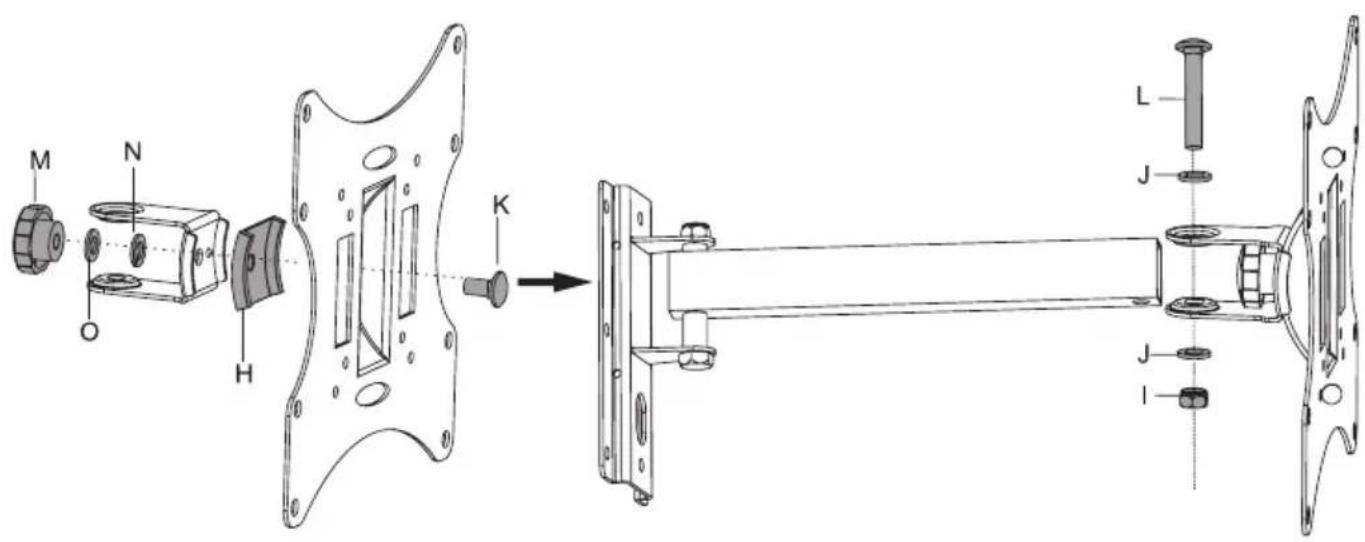

2. Montage der Adapterhalterung

• Montieren Sie die Adapterhalterung mit den entsprechenden Teilen
- Montieren Sie die Adapterhalterung und den Arm der Wandplatte mit der entsprechenden Schraube, Unterlegscheiben und Mutter.

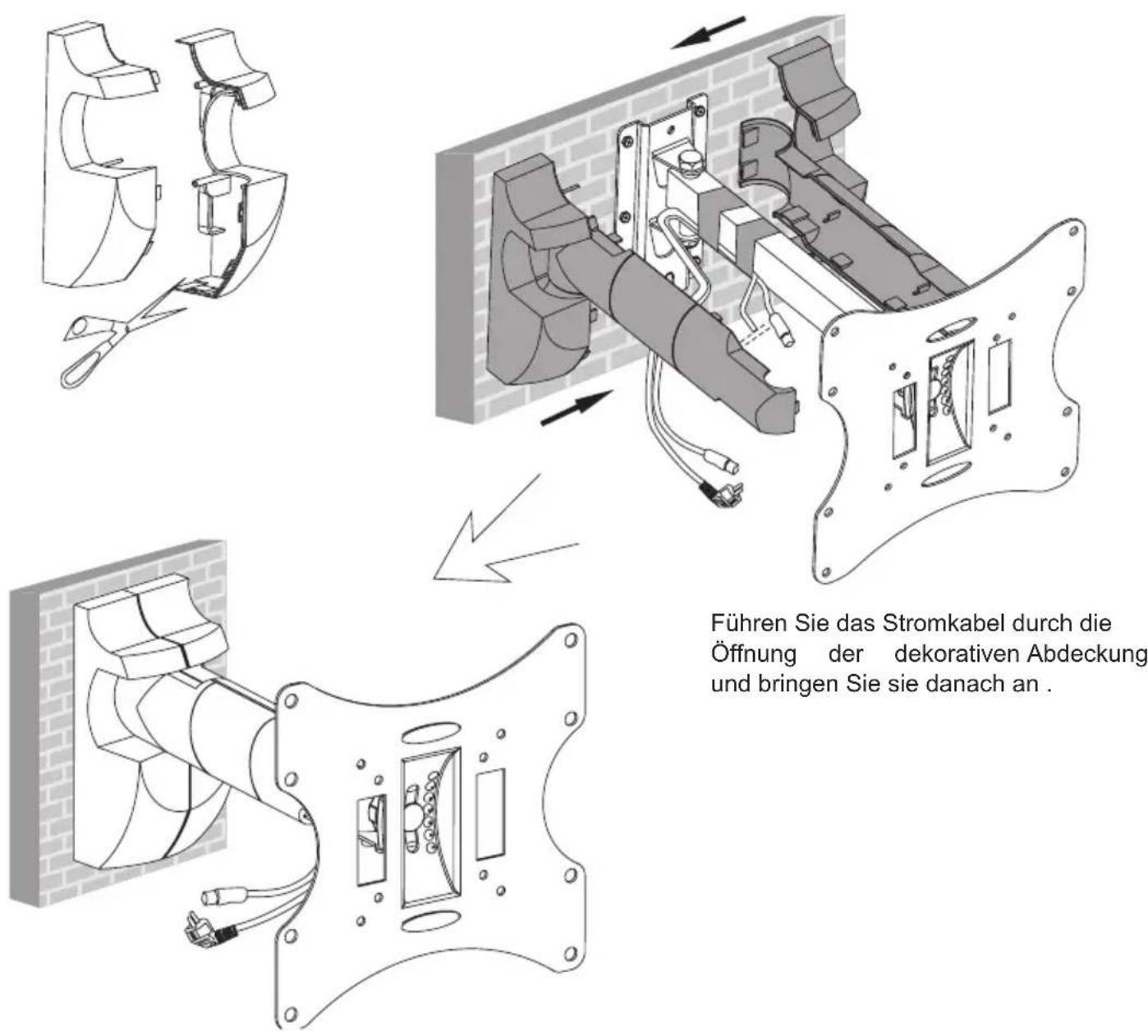

3. Verlegen der Kabel und Montage der Zierabdeckung

• Schneiden Sie die Ecke der Zierabdeckung für ein leichtes Verlegen der Kabel ab und führen Sie das Kabel durch die Öffnung der Zierabdeckung.
• Lassen Sie die Zierabdeckungen von links und rechts einrasten, um die Schienen d Wandplatte und den Arm der Halterung abzudecken, wie in Abb. 3.1 gezeigt.

Schneiden Sie die de- korative Abdeckung ab, um die Kabel durch- zuführen

Führen Sie das Stromkabel durch die Öffnung der dekorativen Abdeckung und bringen Sie sie danach an.

4. Installieren des Displays

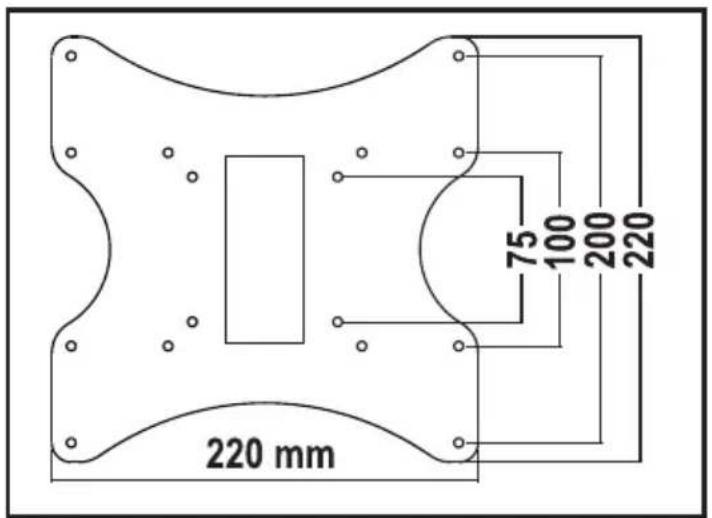

• Identifizieren Sie die geeignete VESA-Halterung und befestigen Sie die Adapterplatte mit der geeigneten Kombination von Schrauben und Unterlegscheiben an der Rückseite des Bildschirms, wie in Abb. 4.1 und Abb. 4.2 gezeigt.

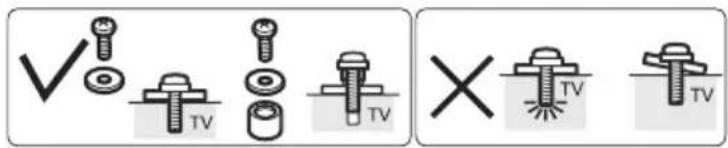

• Beginnen Sie mit der passenden Schraube und drehen Sie die Schraube durch Unterlegscheibe und Adapterplatte in den Bildschirm ein, wie unten gezeigt.
• Die Schraube muss in der Montageöffnung mindestens drei vollständige Umdrehungen machen und problemlos passen. Nicht überdrehen.
• Wiederholen Sie dies für die verbleibenden Bohrungen, richten Sie die Platte waagerecht aus und ziehen Sie die Schrauben an.

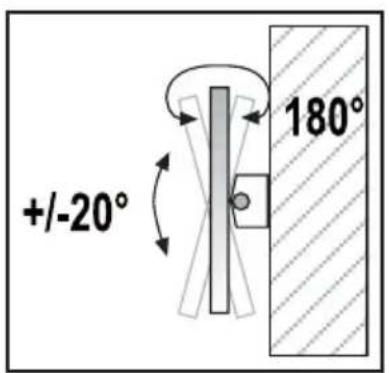

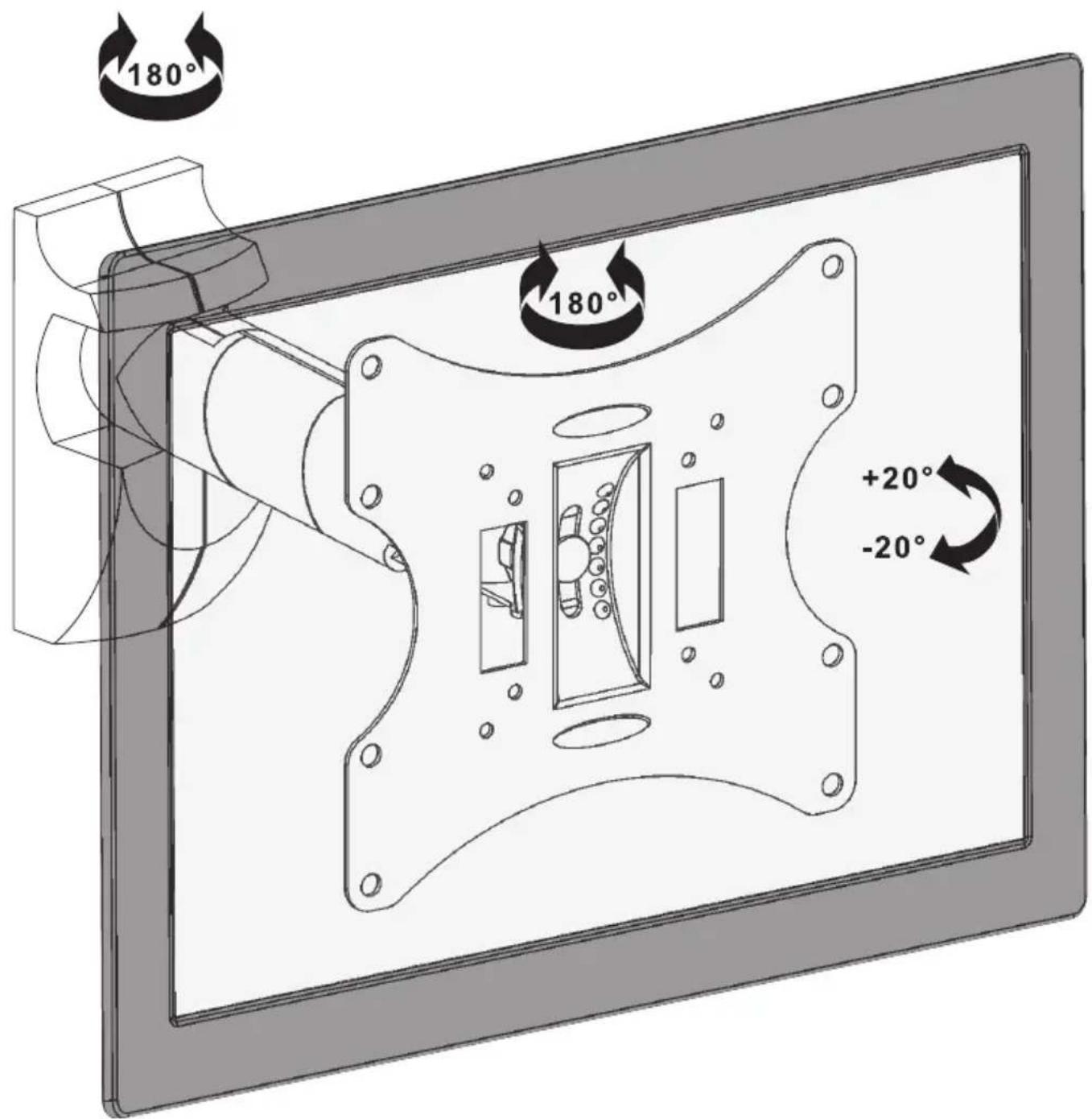

5. Einstellung des Neigungswinkels

- Verwenden Sie den Einstellknopf für die Neigung, um Ihr TV-Gerät auf den gewünschten Winkel einzustellen. Der Neigungswinkel kann zwischen -20°\~20° eingestellt werden.

Wartung

Sobald Sie die Halterung und den Flachbildschirm montiert haben, überprüfen Sie, dass diese ausreichend gesichert und sicher zu nutzen sind. Sie sollten den fest Schrauben alle zwei Monate kontrollieren. Falls Sie wegen der Installation Bedenken haben, nehmen Sie wegen Details bitte mit Ihrem Händler oder der Serviceabteilung Kontakt auf

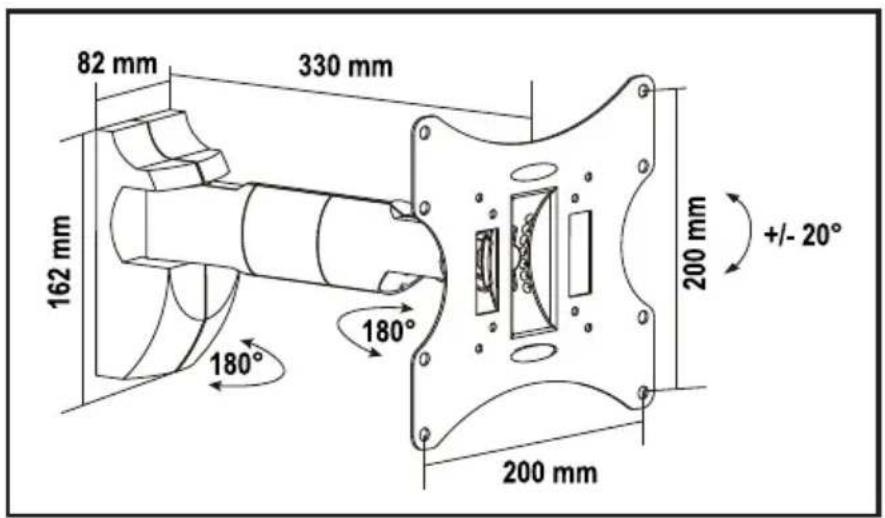

Technische Daten
