Produkttyp	WLAN-USB-Adapter
Modell	300639
Marke	CSL
Schnittstelle	USB 2.0 Hi-Speed
WLAN-Standard	IEEE 802.11n/g/b
Maximale Datenübertragungsrate	Bis zu 150 Mbit/s (802.11n)
Frequenzband	2,4 GHz
Chipsatz	Realtek RTL8188CU
Kompatible Betriebssysteme	Windows XP / Vista / 7 / 8 / 8.1
Sicherheitsverschlüsselung	WPA2, WPA, WEP
Abmessungen (ca.)	2,0 x 1,0 x 0,5 cm
Gewicht (ca.)	10 g
Stromversorgung	Über USB-Port (5 V)
Lieferumfang	WLAN-Adapter, Treiber-CD, Kurzanleitung
Schutzart	Nicht wasserdicht; trocken verwenden
Betriebstemperatur	0 °C bis 40 °C (geschätzt)
Zertifizierungen	CE, WEEE (Richtlinie 2012/19/EU)
Hersteller	CSL Computer GmbH & Co. KG, Hannover
Garantie	Gesetzliche Gewährleistung

Häufig gestellte Fragen - 300639 CSL

Wie installiere ich den WLAN-USB-Adapter?

Legen Sie die mitgelieferte Treiber-CD ein, stecken Sie den Adapter in einen freien USB-Port und führen Sie die Setup.exe aus dem Treiber-Unterordner aus. Folgen Sie den Anweisungen des Installationsassistenten. Starten Sie den Computer nach der Installation neu.

Unterstützt der Adapter Windows 10?

Die offizielle Kompatibilität reicht bis Windows 8.1. Unter Windows 10 kann der Adapter möglicherweise mit den Standardtreibern oder einem kompatiblen Treiber von Realtek funktionieren. Eine Garantie gibt es jedoch nicht.

Wie stelle ich eine WLAN-Verbindung her?

Doppelklicken Sie auf das REALTEK 11n USB Wireless LAN-Symbol auf dem Desktop. Wählen Sie unter 'Verfügbares Netzwerk' Ihr WLAN aus und klicken Sie auf 'Zum Profil hinzufügen'. Geben Sie bei verschlüsselten Netzwerken den Sicherheitsschlüssel ein (oft auf der Rückseite des Routers).

Der Adapter wird nicht erkannt. Was kann ich tun?

Stellen Sie sicher, dass die Treiber korrekt installiert sind. Versuchen Sie einen anderen USB-Port. Überprüfen Sie, ob der Adapter im Geräte-Manager ohne Fehler angezeigt wird. Deinstallieren Sie ggf. die Treiber und installieren Sie sie neu.

Kann ich den Adapter auch an einem USB-Hub verwenden?

Es wird empfohlen, den Adapter direkt am Computer anzuschließen. Einige USB-Hubs liefern möglicherweise nicht genügend Strom, was zu Verbindungsabbrüchen führen kann.

Welche Reichweite hat der Adapter?

Die Reichweite hängt von der Umgebung ab. In Innenräumen können Sie mit ca. 30-50 Metern rechnen, bei freier Sicht auch mehr. Wände und andere Hindernisse reduzieren die Reichweite.

Wie entsorge ich das Gerät?

Entsorgen Sie den Adapter nicht im Hausmüll. Geben Sie ihn gemäß der WEEE-Richtlinie an einer Sammelstelle für Elektroschrott ab. Das Gerät ist mit dem Symbol der durchgestrichenen Mülltonne gekennzeichnet.

Kann ich den Adapter mit einem Mac oder Linux verwenden?

Der Adapter ist offiziell nur für Windows ausgelegt. Unter Linux könnten Open-Source-Treiber für den Realtek RTL8188CU-Chipsatz funktionieren. Mac wird nicht unterstützt.

Was bedeutet die LED am Adapter?

Die LED leuchtet oder blinkt, um die Aktivität anzuzeigen. Ein dauerhaftes Leuchten signalisiert eine bestehende Verbindung, Blinken zeigt Datenübertragung an.

Kann ich den Adapter verlieren oder Ersatzteile kaufen?

Der Adapter ist ein kompaktes Gerät ohne austauschbare Teile. Bei Verlust oder Defekt muss ein Neugerät erworben werden. Bewahren Sie die Verpackung und die Anleitung sicher auf.

BEDIENUNGSANLEITUNG 300639 CSL

Vielen Dank, dass Sie sich für ein Produkt von CSL entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1 Lieferumfang

• WLAN USB Adapter 150 Mbps
- Treiber-CD
- Kurzanleitung

2 Technische Details

Anschluss	USB 2.0 Hi-Speed
Datenübertragungsrate	IEEE 802.11n: bis zu 150Mbit/s*IEEE 802.11g: bis zu 54Mbit/s*IEEE 802.11b: bis zu 11Mbit/s**Übertragungsrate variiert je nach Entfernung und äußeren Störeinflüssen
Chipsatz	Realtek RTL8188CU
Frequenzband	2,4GHz
Kompatibilität	Microsoft Windows XP / Vista / 7 / 8 / 8.1

3 Treiberinstallation

Legen Sie den Installationsdatenträger in das Laufwerk ein, stecken Sie anschließend den CSL WLAN USB Adapter 150Mbps in einen freien USB Port Ihres Computers. Wenden Sie keine Gewalt an, um den Adapter einzustecken, sofern dieser klemmen sollte!

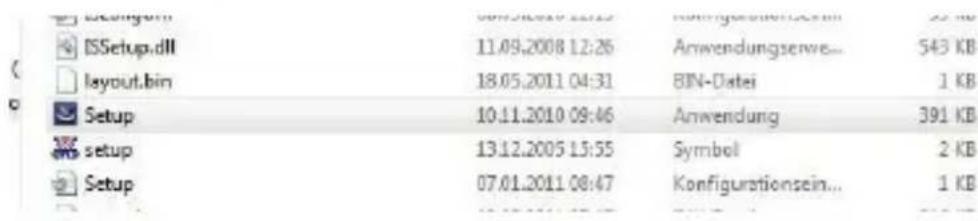

Rufen Sie nun den Inhalt des Installationsdatenträgers auf und führen Sie aus dem Treiber-Unterordner die "Setup.exe" aus.

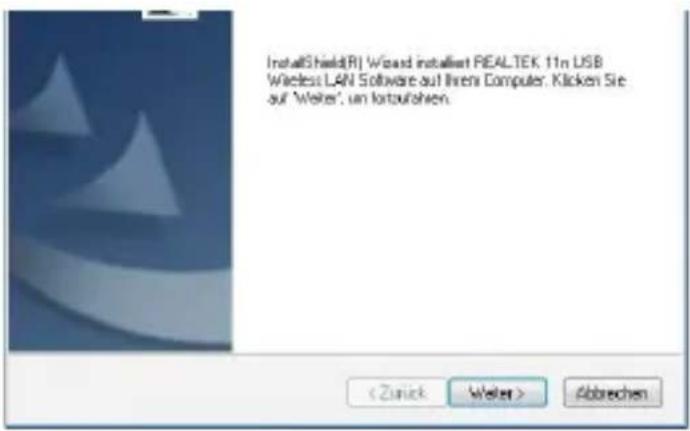

Der Installations-Wizard wird nun gestartet, klicken Sie zum Start der Installation auf „Weiter“.

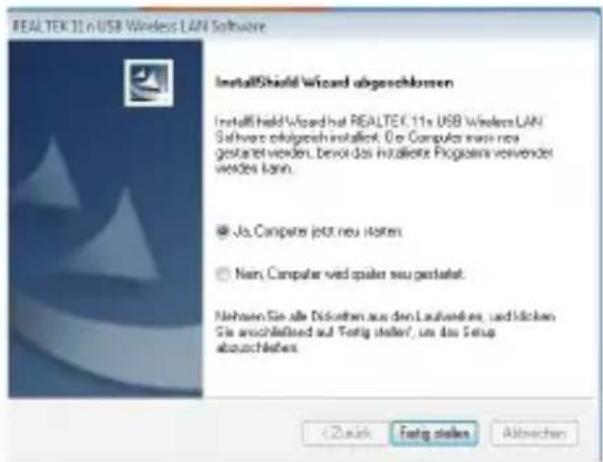

Wenn die Installation abgeschlossen ist, klicken Sie auf „Fertig stellen“, um Ihren Computer neuzustarten und somit die Installation abzuschließen.

4 Herstellen einer WLAN-Verbindung

Nachdem die Installation erfolgreich beendet wurde, wird das Wireless-Konfigurationsprogramm auf dem Desktop Ihres Computers angezeigt.

Um die Verbindung mit einem gesicherten Netzwerk (WPA2, WPA oder WEP-Schlüssel) herzustellen, müssen Sie den WLAN-Adapter durch die Auswahl des Netzwerkes und die Eingabe des dazu gehörigen Passwortes konfigurieren. Dazu doppelklicken Sie auf das Symbol des Konfigurationsprogramms auf Ihrem Desktop.

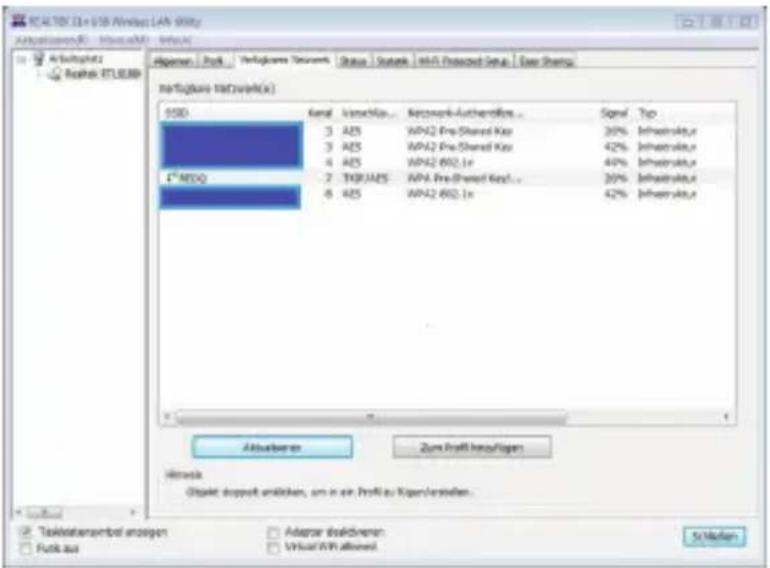

Nun können Sie sich die Ihnen verfügbaren, drahtlosen Netzwerke in der Rubrik „Verfügbares Netzwerk“ anzeigen lassen. Wird Ihr drahtloses Netzwerk nicht in der Liste aufgeführt, können Sie mit dem Button „Aktualisieren“ die Suche nach WLAN-Netzwerken innerhalb der Reichweite erneut durchführen.

Wählen Sie das gewünschte Netzwerk aus und fügen Sie es durch Anklicken der „Zum Profil hinzufügen“ Schaltfläche hinzu.

Bei der Verbindung mit einem verschlüsselten Netzwerk werden sie anschließend zur Eingabe des Sicherheitsschlüssels* aufgefordert. (*findet sich in den meisten Fällen auf der Rückseite Ihres Router/Access Points)

Möchten Sie die Verbindung zu einem unverschlüsselten Netzwerk herstellen, wird Ihnen ein Sicherheits-Hinweis angezeigt.

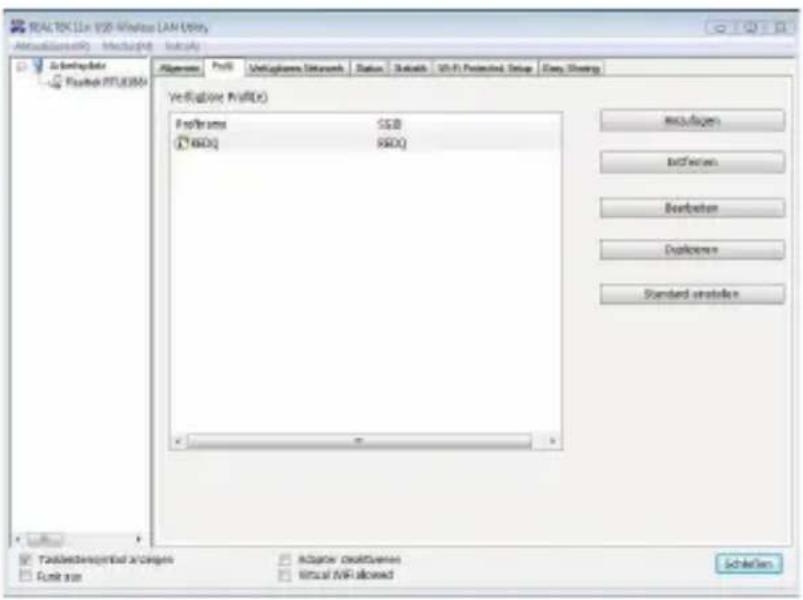

Nun können Sie Ihr WLAN-Netzwerk unter der Rubrik "Profile" finden. Es wird jetzt automatisch eine Verbindung zum Access Point hergestellt.

Wenn Sie mit dem Wireless Access Point erfolgreich verbunden sind, können Sie in der Rubrik „Allgemein“ Detail-Informationen des angeschlossenen Access Points, wie z.B. Status, IP-Adresse, Geschwindigkeit etc. einsehen.

5 Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur im Trockenen.

Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.

Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

6 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 94495668

Hiermit erklärt die Firma CSL Computer GmbH & Co. KG, dass sich das Gerät WLS27343 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: CSL Computer GmbH & Co. KG, Sokelantstraße 35, 30165 Hannover
