Produkttyp	Digitale Zeitschaltuhr (Steckdosen-Timer)
Modellnummer	302736 / 20170215NB022
Eingangsspannung	230 V ~ 50 Hz
Maximale Belastung	16 A, 3680 W
Minimale Einstellzeit	1 Minute
Genauigkeit	± 1 Minute / Monat
Betriebstemperatur	-10 °C bis +40 °C
Reservebatterie	NiMH 1,2 V (wiederaufladbar)
Schaltprogramme	8 konfigurierbare Programme (Ein/Aus)
Zufallsfunktion	Ja (zwischen 18:00 und 06:00 Uhr, zufällige Verzögerung 0–32 Min.)
Countdown-Funktion	Ja (einstellbar in Stunden, Minuten, Sekunden)
12/24-Stunden-Modus	Umschaltbar
Sommerzeitfunktion	Ja (manuelle Umschaltung)
Display	LCD mit Wochentag- und Zeitanzeige
Reset	Ja (Werkseinstellungen über Reset-Taste)
Lieferumfang	Digitale Zeitschaltuhr, Bedienungsanleitung
Reinigung	Mit trockenem Tuch abwischen, nicht in Wasser tauchen
Sicherheit	Nur für Innenräume, vor Feuchtigkeit schützen, kein Dauerbetrieb mit Heizgeräten
Entsorgung	Elektrogeräte nicht im Hausmüll, WEEE-Reg.-Nr. DE 94495668

Häufig gestellte Fragen - 302736 Bearware

Wie stelle ich die aktuelle Uhrzeit ein?

Halten Sie die SET-Taste gedrückt, bis der Wochentag blinkt. Wählen Sie mit UP/DOWN den Wochentag, bestätigen Sie mit SET. Stellen Sie dann Stunden und Minuten ein und bestätigen Sie jeweils mit SET.

Wie erstelle ich ein Schaltprogramm?

Navigieren Sie im Uhrzeitmodus mit UP/DOWN zu 'PROGRAM'. Wählen Sie ein Programm wie '1 ON' und drücken Sie SET. Stellen Sie Wochentage und Uhrzeit für Ein- und Ausschalten ein. Wiederholen Sie für weitere Programme.

Welche Modi gibt es und wie wechsle ich sie?

Drücken Sie die MANUAL-Taste, um zwischen AUTO (automatisch), ON (dauerhaft ein) und OFF (dauerhaft aus) zu wechseln.

Wie aktiviere ich die Zufallsfunktion?

Drücken Sie die RANDOM-Taste. Im Display erscheint 'R'. Die Funktion wirkt nur im Modus AUTO zwischen 18:00 und 06:00 Uhr.

Wie verwende ich die Countdown-Funktion?

Stellen Sie sicher, dass die Zeitschaltuhr auf AUTO steht und die Zufallsfunktion deaktiviert ist. Navigieren Sie zu 'CD', drücken Sie SET, wählen Sie ON oder OFF, stellen Sie die Zeit ein und starten Sie den Countdown mit der CD-Taste.

Kann ich die Zeitschaltuhr manuell übersteuern?

Ja, mit der MANUAL-Taste können Sie jederzeit zwischen ON, OFF und AUTO wechseln. Im Modus ON oder OFF laufen keine Programme.

Wie stelle ich den 12/24-Stunden-Modus ein?

Drücken Sie gleichzeitig die CD- und SET-Taste, um zwischen 12- und 24-Stunden-Anzeige umzuschalten.

Wie schalte ich die Sommerzeit ein?

Drücken Sie gleichzeitig die SET- und MANUAL-Taste. Im Display erscheint 'S', und die Uhrzeit wird um eine Stunde vorgestellt.

Wie setze ich die Zeitschaltuhr zurück?

Drücken Sie mit einem spitzen Gegenstand die RESET-Taste auf der Vorderseite. Alle Einstellungen werden auf Werkseinstellungen zurückgesetzt.

Was muss ich bei der Sicherheit beachten?

Überschreiten Sie nicht die maximale Belastung von 16 A / 3680 W. Verwenden Sie die Zeitschaltuhr nur in trockenen Innenräumen. Heizgeräte sollten nicht unbeaufsichtigt betrieben werden. Tauchen Sie das Gerät nicht in Wasser.

BEDIENUNGSANLEITUNG 302736 Bearware

Digitale Zeitschaltuhr

Mod.- Nr.: 302736/20170215NB022

Inhaltsverzeichnis

1. Lieferumfang ....3
2. Technische Daten....3
3. Produktdetails .... 3
   3.1 Tastenfunktionen....4
4. Wichtige Nutzungshinweise ....4
5. Funktionsübersicht .... 5
6. Inbetriebnahme....6
7. Einstellen der aktuellen Uhrzeit 6
8. Schaltprogramme einstellen....6
9. "ON/AUTO/OFF"-Modi 7
10. Zufalls-Funktion 8
11. Countdown-Funktion....8
12. 12/24-Stunden-Modus....9
13. Sommerzeit 9
14. Funktionspriorität....9
15. Zurücksetzen....10
16. Sicherheitshinweise und Haftungsausschluss....10
17. Entsorgungshinweise....10
18. Hinweise zur Batterieentsorgung....11

Vielen Dank, dass Sie sich für ein Produkt von BEARWARE entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Bedienungsanleitung aufmerksam durch.

1 Lieferumfang

• Digitale Zeitschaltuhr
• Bedienungsanleitung

2 Technische Daten

Eingangsspannung 230V~50Hz
Maximale Belastung 16A, 3680W
Minimale Einstellungszeit 1 Minute
Genauigkeit ± 1 Minute/Monat
Betriebstemperatur -10°C bis +40°C
Reserve-Batterie NiMH 1,2V

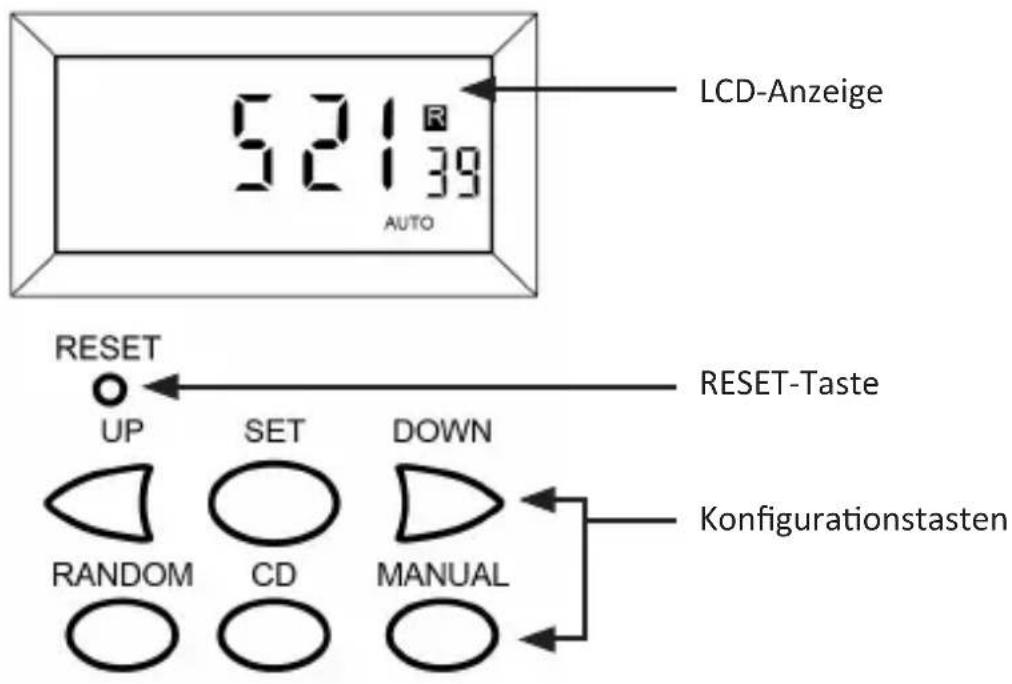

3 Produktdetails

3.1 Tastenfunktionen

Taste Funktion
“UP”-Taste Menünavigation / Einstellungswert auf
“SET”-Taste	Einstellmodus im jeweiligen Menüpunkt starten / abbrechen
“DOWN”-Taste Menünavigation / Einstellungswert ab
“RANDOM”-Taste Zufalls-Funktion ein- oder ausschalten
“CD”-Taste Countdown-Funktion aktivieren / abbrechen
“MANUAL”-Taste Wählen der Betriebsmodi (ON, AUTO, OFF)
“RESET”	Setzt die Einstellungen des Gerätes in den Werkszustand zurück

4 Wichtige Nutzungshinweise

Schließen Sie kein Gerät an, bei der die Stromstärke von 16A überschritten wird. Stellen Sie stets sicher, dass der Stecker jedes Gerätes vollständig in den Geräteanschluss der Zeitschaltuhr eingesteckt ist. Sollte eine Reinigung des Produktes notwendig sein, so trennen Sie die Zeitschaltuhr vollständig vom Stromnetz und wischen Sie das Gerät mit einem trockenen Tuch ab.

Tauchen Sie die Zeitschaltuhr niemals in Wasser oder andere Flüssigkeiten!

Heizgeräte und ähnliche Verbraucher sollten während des Betriebes nie unbeaufsichtig gelassen werden. Der Hersteller empfiehlt, entsprechende Geräte nicht mit der Zeitschaltuhr zu verbinden.

Mo Montag

Tu Dienstag

We Mittwoch

Th Donnerstag

Fr Freitag

Sa Samstag

Su Sonntag

4 Deutsch

5 Funktionsübersicht

Die Zeitschaltuhr bietet Ihnen folgende Funktionen und Einstellungsmöglichkeiten:

• 8 konfigurierbare Schaltprogramme
- mauelles Ein-/Ausschalten möglich
• 12/24-Stunden-Modus wählbar
- Sommerzeit-Funktion
- Zufalls-Funktion ermöglicht eine zufällige Verzögerung der Schaltvorgänge zwischen 0 und 32 Minuten
• 16 verschiedene Kombinationen der Wochentage einstellbar

Die einzelnen Wochentage werden im LCD-Display der Zeitschaltuhr in Form englischsprachiger Abkürzungen angezeigt. Welche Abkürzung dabei welchem Wochentag entpricht, ist in der nachfolgenden Tabelle ersichtlich:

Nr Wochentage
1	Mo
2 Tu
3 We
4	Th
5	Fr
6	Sa
7	Su
8 Mo, Tu, We, Th, Fr, Sa, Su

Nr Wochentage

9 Mo, Tu, We, Th, Fr

10 Sa, Su

11 Mo, Tu, We, Th, Fr, Sa

12 Mo, We, Fr

13 Tu, Th, Sa

14 Mo, Tu, We

15 Th, Fr, Sa

16 Mo, We, Fr, Su

Die obige Tabelle stellt eine Übersicht der wählbaren Kombinationen an verschiedenen Wochentagen dar.

6 Inbetriebnahme

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Stecken Sie die Zeitschaltuhr anschließend in eine Steckdose Ihres Haushalts, deren Spannung den Angaben der Zeitschaltuhr entspricht. Schalten Sie die Steckdose danach ein. Lassen Sie die Zeitschaltuhr für etwa 12 Stunden eingesteckt, um eine vollständige Aufladung der Reserve-Batterie zu ermöglichen. Betätigen Sie nach dem Aufladen die Reset-Taste mit einem spitzen Gegenstand, um die aktuelle Konfiguration der Zeitschaltuhr zu löschen bzw. vollständig zurückzusetzen. Das Gerät ist nun betriebsbereit. Wie Sie die einzelnen Einstellungen vornehmen können, erfahren Sie in den folgenden Abschnitten in dieser Bedienungsanleitung.

7 Einstellung der aktuellen Uhrzeit

Halten Sie die „SET“-Taste gedrückt, bis der aktuelle Wochentag im oberen Teil des Displays der Zeitschaltuhr blinkt. Mit den Tasten „DOWN“ und „UP“ können Sie nun den aktuellen Wochentag auswählen und mit der „SET“-Taste bestätigen. Anschließend müssen Sie die Stunden einstellen. Bestätigen Sie die Einstellung erneut mit der „SET“-Taste. Wiederholen Sie diesen Vorgang mit der Minuten-Einstellung. Nachdem Sie die Einstellung vorgenommen haben, bestätigen Sie mit der „SET“-Taste erneut. Die Uhrzeit-Einstellung ist nun beendet.

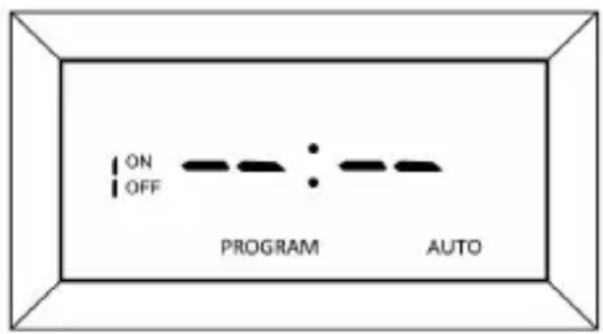

8 Schaltprogramme einstellen

Achten Sie darauf, dass sich keine Schaltprogramme überlagern, insbesondere wenn Sie einen Wochentags-Block ausgewählt haben. Drücken Sie im Uhrzeitmodus die „DOWN“ oder „UP“-Taste bis „PROGRAM“ im Display erscheint, um in die Programmeinstellungen anzupassen. Wählen Sie im Anschluss mit den „UP“ und „DOWN“-Tasten ein „ON“ oder ein „OFF“-Programm aus, wie zum Beispiel „1 ON“ oder „1 OFF“ und beginnen Sie mit den Schalteinestellungen. Folgendes Bild erscheint im Display:

Drücken Sie die „SET“-Taste, um die Einstellungen aufzurufen. Sie können dann die erste Zeit einstellen, zu der das angeschlossene Gerät eingeschaltet werden soll (ON). Die Wochentagsanzeige blinkt. Drücken Sie so oft die „UP“- oder „DOWN“-Taste, bis die gewünschten Wochentage, an welchen das Schaltprogramm ausgeführt werden soll, im Display angezeigt werden. Bestätigen Sie die Einstellungen mit der „SET“-Taste. Anschließend müssen Sie die Stunden und Minuten einstellen. Verwenden Sie für die Einstellung erneut die „UP“ -und „Down“ und bestätigen Sie jeweils mit „SET“.

Drücken Sie danach wiederholt die „DOWN“-Taste, bis das Display „1 OFF“ anzeigt. Sie können dann die Zeit einstellen, zu der das angeschlossene Gerät ausgeschaltet werden soll (OFF). Konfigurieren Sie die Uhrzeit und die Wochentage mithilfe der Tasten “UP”, “DOWN” und “SET” wie im vorherigen Schritt.

Hinweis: Beachten Sie, dass der Wochentage für den Einschaltpunkt als auch den Ausschaltpunkt separat einzustellen ist.

Sie können im Anschluss weitere Schaltprogramme einstellen. Insgesamt stehen Ihnen 10 Schaltprogramme (ON und OFF) zur Verfügung, welche sich auf die gleiche Weise konfigurieren lassen. Sobald alle Programme Ihren Wünschen entsprechend angepasst wurden, können Sie zum Uhrzeitmodus zurückkehren. Dies können Sie tun, indem Sie mit den Tasten „UP“ und „DOWN“ dorthin navigieren oder Sie alternativ einige Sekunden warten, bis das Gerät automatisch in den Uhrzeitmodus wechselt.

Hinweis: Stellen Sie bitte sicher, dass sich die Zeiten der einzelnen Schaltprogramme nicht überschneiden, um ein ungewolltes Ein- oder Ausschalten zu vermeiden.

Um ein Schaltprogramm wieder zu deaktivieren oder ein deaktiviertes Programm zu reaktivieren, drücken Sie die „DOWN“-Taste so oft, bis das gewünschte Programm im Display erscheint. Mithilfe der „MANUAL“-Taste ist es möglich, das Schaltprogramm zu aktivieren oder zu deaktivieren.

9 „ON/AUTO/OFF“ Modi

Mit der „Manual“-Taste können Sie das an die Zeitschaltuhr angeschlossene Gerät manuell ein- und ausschalten oder die automatische Steuerung gemäß der eingestellten Schaltprogramme wieder aktivieren.

Drücken Sie die Taste kurz, um zwischen den verschiedenen Modi zu wechseln. Die Display-Anzeige wechselt hierbei zwischen "AUTO", "ON" und "OFF".

Bitte beachten Sie, dass bei der Umstellung von "ON" oder "OFF" auf "AUTO" der letzte Schaltzustand solange erhalten bleibt, bis eines der eingestellten Schaltprogramme einen Schaltvorgang auslöst.

„ON“ und „OFF“ sind dauerhafte Zustände. In diesen beiden Modi können keine Programme abgespielt werden. Stellen Sie sicher, wenn Sie die eingestellten Programme abspielen möchten, dass die Zeitschaltuhr auf „AUTO“ stehen muss.

„ON“ bedeutet, dass der Ausgang der Zeitschaltuhr dauerhaft Spannung führt. „OFF“ gibt an, dass der Ausgang der Zeitschaltuhr keine Spannung führt.

10 Zufalls-Funktion

Die Zufalls-Funktion ermöglicht, dass die Zeitschaltuhr zwischen 18 Uhr abends und 6 Uhr morgens in zufälligen Intervallen ein- und ausschaltet.

Drücken Sie die Taste "RANDOM", um die Zufalls-Funktion zu aktivieren oder zu deaktivieren. Sie erkennen, ob die Zufallsfunktion aktiviert ist, wenn im Display „R“ erscheint.

Hinweis: Achten Sie darauf, dass die Zufalls-Funktion ausschließlich im Modus „AUTO“ funktioniert.

11 Countdown-Funktion

Um die Countdown-Funktion zu verwenden, muss die Zeitschaltuhr im Modus „AUTO“ stehen und die Zufallsfunktion deaktiviert sein.

Drücken Sie die Taste „DOWN“ oder „UP“ so lange, bis das Display die Countdown-Funktion (CD) anzeigt. Drücken Sie anschließend die „SET“-Taste, um die Countdown-Funktion einzustellen. Der jeweils einzustellende Wert blinkt. Zunächst wählen Sie einen Modus zwischen „ON“ und „OFF“. Wenn Sie wünschen, dass sich das angeschlossene Gerät nach beispielsweise 5 Minuten ausschaltet, müssen Sie den Modus „ON“ wählen. Wenn Sie möchten, dass das angeschlossene Gerät nach 5 Minuten einschalten soll, wählen Sie den Modus „OFF“.

Drücken Sie die „SET“-Taste um die Stunden, Minuten und Sekunden-Anzahl einzustellen. Nachdem Sie mit der Einstellung fertig sind, müssen Sie, um den Timer zu starten die Taste „CD“ drücken. Achten Sie darauf, dass sich die Zeitschaltuhr im Modus „AUTO“ befindet. Wenn die Countdown-Funktion die Zeit herunterzählt, erscheint im Display ein blinkendes „CD“-Symbol.

12 12/24-Stunden-Modus

Drücken Sie die „CD“-Taste und die „SET“-Taste gleichzeitig, um zwischen dem 12-(AM/PM) Stunden-Modus und dem 24 Stunden-Modus zu wechseln.

Im 12 Stunden-Modus wird auf dem Display entweder AM oder PM angezeigt. Leuchtet AM auf, so bezieht sich die angezeigte Uhrzeit auf den Vormittag. Falls PM angezeigt wird, so bezieht sich die Uhrzeit auf den Nachmittag.

13 Sommerzeit

Drücken Sie die Tasten "SET" und "MANUAL" gleichzeitig, um zwischen Sommer- und Winterzeit umzuschalten. Ist die Sommerzeit eingestellt, so erscheint im Display der Zeitschaltuhr die Anzeige "S" für Summer. Die Uhr wird in diesem Fall eine Stunde vorgestellt.

14 Funktionspriorität

Bitte beachten Sie die Reihenfolge der Funktionsprioritäten wenn Sie die Zeitschaltuhr einstellen:

1. „ON“ oder „OFF“
2. „Random“ (Zufallsfunktion)
3. „Countdown-Funktion“ (CD)
4. „Programm“

Zu Beginn werden die Modi „ON“ und „OFF“ ausgeführt. Eine geringere Priorität hat die Zufallsfunktion, gefolgt von der Countdown-Funktion. Als letzte Priorität wird das eingestellte Programm ausgeführt.

15 Zurücksetzen

Mit der „Reset“-Taste auf der Vorderseite der Zeitschaltuhr können Sie das Gerät auf Werkseinstellungen zurücksetzen. Wenn das Gerät zum ersten Mal in die Steckdose gesteckt wird, empfehlen wir, dass Sie hier auch einmal einen Reset durchführen und die „RESET“-Taste drücken.

16 Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzu nehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht für den Betrieb im Freien zugelassen, verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde.

Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung be schrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche.

Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

17 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig

schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

18 Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen: Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie 2012/19/EU WEEE Register-Nr: DE 94495668

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 302736/20170215NB022 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
