300682 - Ventilator Arendo - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Modellnummer	300682 / 20141214GZ004
Marke	Arendo
Eingangsspannung	220-240 V AC
Leistungsaufnahme	50 W
Geräuschentwicklung	Unter 70 dB(A)
Rotorblattdurchmesser	ca. 40 cm
Oszillationswinkel	ca. 80° (ein-/ausschaltbar)
Abmessungen (B x T x H)	ca. 42 cm x 24 cm x 104–125 cm (höhenverstellbar)
Geschwindigkeitsstufen	3 (langsam, mittel, schnell)
Neigungswinkel	verstellbar
Standfuß	Höhenverstellbar, mit verchromtem Außenrohr und Kunststoffkreuz
Lieferumfang	Ventilator, Kurzanleitung
Montage	Schutzgitter, Rotorblatt und Standfuß müssen montiert werden
Reinigung	Mit leicht feuchtem Tuch abwischen; Gerät nicht in Wasser tauchen
Sicherheitshinweise	Betrieb nur mit geschlossenem Schutzgitter; Netzstecker bei Nichtgebrauch ziehen
Entsorgung	Elektrogeräte gemäß WEEE-Richtlinie 2012/19/EU entsorgen (WEEE-Reg.-Nr. DE 94495668)
Konformität	Richtlinie 1999/5/EG (Hersteller: WD Plus GmbH, Hannover)

Häufig gestellte Fragen - 300682 Arendo

Wie schalte ich die Oszillation ein?

Drücken Sie den Stift an der Oberseite des Ventilators ein, um die Oszillation zu aktivieren. Zum Ausschalten ziehen Sie den Knopf ein Stück heraus.

Wie viele Geschwindigkeitsstufen hat der Ventilator?

Der Ventilator verfügt über drei Geschwindigkeitsstufen: Stufe 1 (langsam), Stufe 2 (mittel) und Stufe 3 (schnell), auswählbar über den Drehschalter am Standrohr.

Kann ich die Höhe des Ventilators verstellen?

Ja, die Höhe des Standfußes ist zwischen ca. 104 cm und 125 cm verstellbar. Lösen Sie dazu die Höheneinstellungs-Befestigung (10), schieben Sie das Innenrohr auf die gewünschte Höhe und ziehen Sie die Befestigung wieder fest.

Wie reinige ich den Ventilator richtig?

Ziehen Sie den Netzstecker und wischen Sie das Gerät mit einem leicht feuchten Tuch ab. Tauchen Sie den Ventilator niemals in Wasser oder andere Flüssigkeiten.

Ist der Ventilator für den Außenbereich geeignet?

Nein, der Ventilator ist nur für den Innenbereich zugelassen. Schützen Sie ihn vor Feuchtigkeit, direkter Sonneneinstrahlung und Hitze.

Was tun, wenn der Ventilator nicht funktioniert?

Überprüfen Sie die Stromversorgung und ob der Netzstecker richtig eingesteckt ist. Kontrollieren Sie außerdem, ob der Drehschalter auf eine der Geschwindigkeitsstufen (1-3) steht. Bei weiterhin bestehenden Problemen wenden Sie sich an den Verkäufer.

Kann ich das Schutzgitter zur Reinigung entfernen?

Es ist untersagt, das Gitter zur Reinigung zu entfernen, sobald der Ventilator montiert wurde. Reinigen Sie das Gitter nur von außen mit einem feuchten Tuch.

Welche Sicherheitshinweise sind zu beachten?

Betreiben Sie den Ventilator nie unbeaufsichtigt, halten Sie Kinder und Tiere fern, stecken Sie keine Gegenstände durch das Gitter und ziehen Sie den Netzstecker bei Nichtgebrauch. Verwenden Sie das Gerät nur mit geschlossenem Schutzgitter.

Wie hoch ist die Lautstärke des Ventilators?

Der arbeitsplatzbezogene Emissionswert liegt unter 70 dB(A).

Welche Garantie habe ich auf das Gerät?

Die Garantie erlischt bei eigenmächtigen Reparaturen oder Veränderungen. Für Garantieansprüche wenden Sie sich an den ursprünglichen Verkäufer (WD Plus GmbH).

BEDIENUNGSANLEITUNG 300682 Arendo

Mod.-Nr.: 300682/20141214GZ004

Vielen Dank, dass Sie sich für ein Produkt von Arendo entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1 Lieferumfang

• Ventilator
• Kurzanleitung

2 Technische Daten

Eingangsspannung	220-240V AC
Leistungsaufnahme	50W
Geräuschentwicklung	Arbeitsplatzbezogener Emissionswert unter 70 dB(A)
Rotorblatt Maß	ca. 40 cm
Oszillation	ca. 80° ein/aus-schaltbar
Abmessungen	Breite ca. 42cm, Tiefe ca. 24cm, Höhe ca. 104- 125cm (verstellbar)

3 Funktionen

Der Arendo Standventilator sorgt mit einem leistungsstarken Motor und ca. 40cm Rotorblatt auch an warmen Tagen für eine optimale Belüftung. Mit drei Geschwindigkeitsstufen, verstellbarem Neigungswinkel und Oszillation können Sie den Ventilator Ihren Bedürfnissen individuell anpassen.

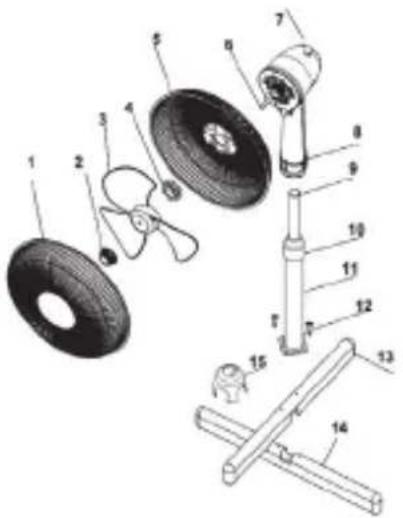

4 Produktdetails

1	Schutzgitter Vorderseite
2	Rotorblatt Befestigungsmutter
3	Rotorblatt
4	Schutzgitter Befestigungsmutter
5	Schutzgitter Rückseite
6	Rotoren-Achse
7	Oszillation Schaltknopf
8	Standfuß Sicherungsschraube
9	Innenrohr für Standfuß-Höheneinstellung
10	Höheneinstellung-Befestigung
11	Standfuß Außenrohr
12	Standfuß Schrauben
13	Standfuß Endkappen (4 Stück)
14	Standfuß Kreuz (2 Teile)
15	Standfuß Abdeckung

5 Montage

Nehmen Sie den Ventilator aus der Verpackung und überprüfen Sie das Gerät sowie den in der Tabelle aufgeführten Lieferumfang. Bitte wenden Sie sich an den Verkäufer, falls ein Teil fehlt oder beschädigt wurde. Setzen Sie nun das hintere Schutzgitter (5) auf die Ventilator-Einheit. Achten Sie darauf, dass der Tragegriff nach oben zeigt.

Schrauben Sie das Gitter mithilfe der Befestigungsmutter (4) fest.

Anschließend stecken Sie das Rotorblatt (3) auf die Rotoren-Achse (6) und befestigen es mit der passenden Befestigungsmutter (2).

Achtung: Die Befestigungsmutter wird entgegen dem Uhrzeigersinn verschraubt.

Hängen Sie das vordere Schutzgitter (1) auf das Hintere ein. Auf der unteren Seite der beiden Gitter befindet sich jeweils ein Loch für eine Sicherungsschraube.

Stecken Sie die Sicherungsschraube durch das Loch der Vorder- und Hinterabdeckung und befestigen Sie sie mit der Sicherungsmutter. Schließen Sie anschließend die 4 Befestigungsbügel an der Seite.

Nehmen Sie nun die zwei Standfuß-Stäbe (14) und setzen Sie sie zu einem Kreuz zusammen.

Mit den mitgelieferten Schrauben (12) verbinden Sie das Außenrohr (11) mit dem Standfußkreuz.

Die Standfuß Abdeckung (15) wird von oben auf das Rohr geschoben.

Schieben Sie anschließend die Höheneinstellung-Befestigung (10) von oben auf das Innenrohr (9).

Zuletzt müssen Sie noch den Ventilator und Standfuß zusammensetzen.

Stecken Sie den Ventilator auf und sichern Sie den Ventilator mithilfe der Sicherungsschraube (8).

6 Benutzung

Stellen Sie den Ventilator an einem geeigneten Standort auf und schließen Sie das Gerät an eine vorschriftsmäßig installierte 220-240V AC Steckdose an. Durch Kippen des Schutzkäfigs können Sie nun den Neigungswinkel nach Belieben verändern.

Drücken Sie den Stift an der Oberseite ein, um die Oszillation einzuschalten. Möchten Sie die Oszillation nicht nutzen, ziehen Sie den Knopf ein Stück heraus.

Mit dem Drehschalter am Standrohr kann zwischen drei verschiedenen Geschwindigkeitsstufen gewählt werden.

Geschwindigkeitsstufe
0	aus
1	langsam
2	mittel
3	schnell

7 Wichtige Sicherheitshinweise für dieses Gerät

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien und halten Sie es vor Hitze und direkter Sonneneinstrahlung fern.
• Stellen Sie das Gerät nicht in der direkten Nähe von Wasserquellen wie Badewanne, Dusche, Waschbecken oder Schwimmbecken auf.
• Benutzen Sie dieses Gerät nicht mit feuchten Händen.
• Ziehen Sie sofort den Netzstecker, falls das Gerät feucht oder nass geworden ist. Achten Sie dabei auf Ihre eigene Sicherheit und berühren Sie keine leitenden Materialen am Gerät.
• Schützen Sie das Gerät vor Feuchtigkeit (dieses Gerät darf auf keinen Fall in Flüssigkeit getaucht werden), scharfen Kanten oder großen Staubquellen.
• Stellen Sie das Gerät nicht direkt neben Hitzequellen (z.B. Öfen oder Heizung) auf.
• Wählen Sie eine geeignete Unterlage, damit das Gerät nicht

umkippen kann.

• Ziehen Sie den Netzstecker bei Nichtbenutzung, zum Transport oder zur Reinigung aus der Steckdose.
• Lassen Sie die Windmaschine nie unbeaufsichtigt und wählen Sie den Standort so, dass keine Tiere oder Kinder in Reichweite gelangen können.
• Betreiben Sie das Gerät nur mit der Spannung, entsprechend der Gerätekennzeichnung.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt, gereinigt oder gewartet zu werden, er sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Lassen Sie zur Sicherheit Ihrer Kinder keine Verpackungsteile (Plastikbeutel, Folien, Karton oder Styropor) erreichbar liegen.
• Lassen Sie kleine Kinder nicht mir Folie oder Plastikbeuteln spielen, es besteht Erstickungsgefahr!
• Betreiben Sie das Gerät nur mit geschlossenem Schutzgitter.
• Der Lüfter, sowie Dreh-Steuerung und Schalter dürfen nicht blockiert werden!
• Es ist untersagt, das Gitter zur Reinigung zu entfernen, sobald der Ventilator montiert wurde.
• Stecken Sie niemals Körperteile (z.B. Finger) oder Gegenstände durch das Schutzgitter
• Achten Sie darauf, dass keine Haare in Reichweite des Schutzgitters gelangen, diese können durch den Luftstrom angesaugt werden.

8 Reinigung

Bitte ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung beginnen!

Benutzen Sie zur Reinigung ein leicht mit Wasser angefeuchtetes Tuch.

Das Gerät darf auf keinen Fall zum Reinigen in Wasser getaucht werden. Dies könnte zu einem elektrischen Schlag oder zu einem Brand führen!

9 Sicherheitshinweise und Haftungsausschluss

Versuchen Sie bitte nie das Gerät zu öffnen, um eigenständig Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie den Kontakt zu den Netzspannungen. Das Gerät ist nur bei gezogenem Stecker spannungsfrei. Schließen Sie bitte das Produkt auch nicht kurz. Vergessen Sie außerdem nicht, den Netzstecker bei Nichtgebrauch oder Gewitter vollständig herauszuziehen. Das Gerät ist nicht für den Betrieb im Freien zugelassen. Bitte verwenden Sie es daher ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie unbedingt das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form beschädigt worden ist. Beachten Sie bitte auch die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der dieser Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

10 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie 2012/19/EU WEEE Register-Nr: DE 94495668

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 300682/20141214GZ004 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Sokelantstraße 35, 30165 Hannover
