Produkttyp	Funksteckdosen-Set
Marke	Arendo
Modell	300812
Anzahl Steckdosen	3
Fernbedienung	Ja, inkl. Batterie (Typ A23)
Reichweite	Bis zu 25 m
Sendefrequenz	433,92 MHz
Anzahl Kanäle (Fernbedienung)	A, B, C, D
System-Code	Einstellbar über DIP-Schalter (1–5)
Unit-Code (Steckdose)	Einstellbar über DIP-Schalter (A–E)
Maximale Spannung	230 V AC 50 Hz
Maximale Stromstärke	4,35 A
Maximale Leistung	1000 W
LED-Anzeige	Ein/Aus-Status pro Steckdose
Umgebungstemperatur	0–35 °C
Gehäusematerial	Kunststoff
Schutzart	IP20 (nur für Innenräume)
Anwendung	Ein- und Ausschalten von Geräten aus der Ferne
Reinigung	Trockenes Tuch; kein Wasser
Zubehör im Lieferumfang	3 Funksteckdosen, Fernbedienung, Batterie, Kurzanleitung
Garantie	2 Jahre

Häufig gestellte Fragen - 300812 Arendo

Wie kann ich die Funksteckdosen mit der Fernbedienung koppeln?

Stellen Sie den System-Code (DIP-Schalter 1–5) auf der Fernbedienung und auf jeder Steckdose gleich ein. Wählen Sie dann für jede Steckdose einen der Kanäle A–D über die Schalter A–E auf der Steckdose (Schalter E muss unten bleiben).

Die LED der Fernbedienung leuchtet nicht – was tun?

Überprüfen Sie, ob die Batterie (Typ A23) korrekt eingelegt ist und die Polung stimmt. Tauschen Sie die Batterie bei Bedarf aus.

Warum schaltet die Steckdose nicht ein, obwohl die Fernbedienungs-LED leuchtet?

Kontrollieren Sie, ob System-Code und Kanal (A–D) auf Steckdose und Fernbedienung übereinstimmen. Prüfen Sie auch, ob die Steckdose mit Strom versorgt wird.

Kann ich mehrere Sets gleichzeitig verwenden?

Ja, weisen Sie jedem Set einen anderen System-Code zu, damit sie sich nicht gegenseitig stören.

Wie schwer ist das Set?

Das Gewicht wird vom Hersteller nicht angegeben, liegt aber schätzungsweise unter 500 g.

Darf ich das Set im Freien verwenden?

Nein, die Steckdosen sind nur für den Innenbereich geeignet (IP20). Vermeiden Sie Feuchtigkeit und Nässe.

Was bedeuten die LEDs an den Steckdosen?

Eine dauerhaft leuchtende LED zeigt an, dass die Steckdose eingeschaltet ist. Ist die LED aus, ist die Steckdose ausgeschaltet.

Wie reinige ich die Funksteckdosen?

Verwenden Sie ein trockenes, weiches Tuch. Kein Wasser oder Reinigungsmittel, da das Gerät nicht wasserdicht ist.

Kann ich die maximale Leistung von 1000 W überschreiten?

Nein, die maximale Leistung von 1000 W (4,35 A bei 230 V) darf nicht überschritten werden, sonst besteht Brandgefahr.

Wie entsorge ich die Batterie richtig?

Geben Sie die Batterie an einer Sammelstelle für Altbatterien ab. Die Fernbedienung enthält eine Knopfzelle Typ A23; die Steckdosen haben keine eigenen Batterien.

BEDIENUNGSANLEITUNG 300812 Arendo

Vielen Dank, dass Sie sich für ein Produkt von Arendo entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1 Lieferumfang

• 3x Funksteckdose
• Fernbedienung (inkl. Batterien)
- Kurzanleitung

2 Technische Daten

elektrische Spannung	230V AC 50Hz
maximale Stromstärke	4,35 Ampère
maximale Leistung	1000W
Fernbedienung	• benötigt eine Batterie des Typs A23 (im Lieferumfang enthalten)• bis zu 25m Reichweite• 433,92MHz Sendefrequenz
Umgebungstemperatur	0-35° Celsius
Features	• anpassbare Kanäle• LED-Statusanzeigen

3 Funktionen

Das Arendo Funkschalter-Set bietet Ihnen durch die Fernbedienung die Möglichkeit, Ihre elektronischen Geräte aus der Entfernung ein- und auszuschalten. Dies spart nicht nur Zeit, Mühe und Energiekosten, sondern verringert auch die Gefahr eines Brandes durch dauerhaft eingeschaltete Elektronikartikel.

Die verschiedenen Kanäle A-D der Fernbedienung lassen sich wie im Folgenden beschrieben, individuell an Ihre Bedürfnisse anpassen. Um mehrere Funschalter-Sets gleichzeitig zu betreiben, lässt sich die Zuordnung von Funksteckdosen und Fernbedienung zusätzlich über den System-Code definieren.

4 Inbetriebnahme

Entnehmen Sie die Funksteckdosen und die Fernbedienung der Verpackung. Legen Sie die Batterie in das Batteriefach auf der Vorderseite der Fernbedienung ein.

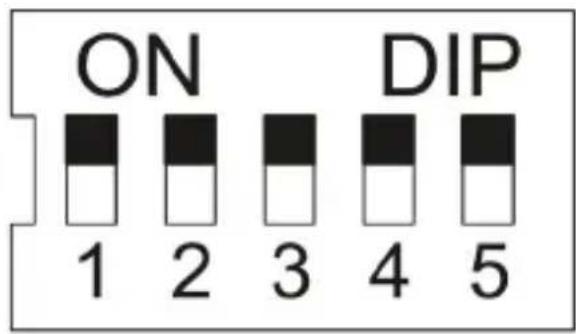

An dieser Stelle befindet sich auch die Einstellmöglichkeit des System-Codes. Dieser bietet Ihnen die Möglichkeit, mehrere Funschalter-Sets gleichzeitig zu betreiben und dabei zu verhindern, dass verschiedene Sets auf dieselbe Fernbedienung reagieren.

Schieben Sie die Schalter 1-5 hierzu nach oben oder unten und notieren Sie die eingestellte Konfiguration. Falls Sie mehrere Sets und Fernbedienungen gebrauchen, sollten Sie bei jeder Fernbedienung einen anderen System-Code verwenden. Schließen Sie anschließend das Batteriefach.

Im nächsten Schritt erfolgt die Konfiguration der einzelnen Funksteckdosen. Auf der Rückseite jeder Funksteckdose befindet sich eine Verschlussklappe, welche mit "SYSTEM-CODE" und "unit code" beschriftet ist. Enfernen Sie mithilfe eines Schraubendrehers die Sicherungsschraube und öffnen Sie die Klappe.

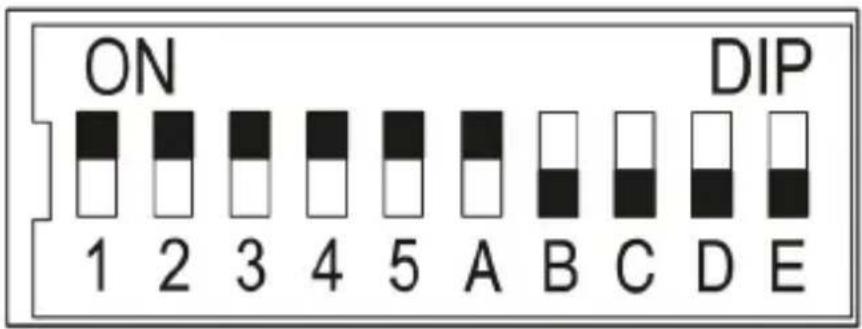

Auf der linken Seite befinden sich die Schalter 1-5, welche zur Einstellung des System-Codes dienen. Passen Sie die Position der Schalter so an, dass sie mit dem System-Code der Fernbedienung, welche die Funksteckdose steuern soll, übereinstimmt.

Über die Schalter A-E auf der rechten Seite können Sie festlegen, welchem Kanal der Fernbedienung eine Funksteckdose zugeordnet ist. Bitte beachten Sie, dass die Fernbedienung lediglich über die Kanäle A-D verfügt und sich der Schalter E somit unten befinden muss. Des Weiteren lässt sich jede Funksteckdose nur einem der vier verfügbaren Kanäle zuordnen.

Schieben Sie den Schalter des Kanals, welcher der Funksteckdose zugeordnet sein soll, nach oben und die Schalter der übrigen Kanäle nach unten. Schließen Sie die Klappe anschließend wieder.

Die Funksteckdose reagiert nun auf die Fernbedienung, welche über denselben System-Code verfügt und die Tasten, die dem eingestellten Kanal der Kanäle A-D entsprechen.

Stecken Sie nun die Funksteckdosen in eine vorschriftsmäßig installierte Schutzkontaktsteckdose Ihres Haushalts ein. Anschließend sind die Geräte betriebsbereit.

5 Funksteckdosen ein- und ausschalten

Drücken Sie auf der Fernbedienung die Taste "ON" von einem der Kanäle A-D, um die Funksteckdosen des entsprechenden Kanals zu aktivieren. Durch Betätigen der Taste "OFF" werden die zugehörigen Geräte ausgeschaltet. Ein dauerhaftes Leuchten der LED an einer Funksteckdose bedeutet, dass diese eingeschaltet ist. Ist die LED durchgehend inaktiv, so gilt dies auch für die Steckdose.

6 Mögliche Fehlerquellen

Die LED der Fernbedienung leuchtet nicht auf, wenn eine der Tasten gedrückt wird:

- überprüfen Sie, ob die Batterie eingelegt ist und die Polung mit der Beschriftung im Batteriefach übereinstimmt

- überprüfen Sie, ob die Batterie leer ist und tauschen Sie die Batterie gegenenfalls aus

Die LED der Fernbedienung leuchtet auf, die gewünschte Funksteckdose lässt sich jedoch nicht steuern:

- überprüfen Sie, ob der System-Code der Fernbedienung mit dem der Funksteckdose übereinstimmt

- überprüfen Sie, ob der Kanal der Funksteckdose der Taste entspricht, welche Sie auf der Fernbedienung betätigen

- überprüfen Sie, ob die Steckdose, in welche die Funksteckdose eingesteckt ist, an das Stromnetz angeschlossen ist

Sollte keiner dieser Ansätze zur Lösung des Problems führen, setzen Sie sich bitte mit dem Hersteller oder Händler in Verbindung.

7 Gewährleistung

Der Hersteller gewährt auf dieses Produkt eine Gewährleistung von 2 Jahren bezüglich Verarbeitung und Material. Reperaturen dürfen ausschließlich von einem autorisierten Kundendienst durchgeführt werden. Als Nachweis ist der Original-Verkaufsbeleg beizufügen.

Ausgeschlossen von dieser Gewährleistung sind: normaler Verschleiß, Veränderungen, Überarbeitungen, Beschädigungen aufgrund von Unachtsamkeit, Fremdeinwirkung, Anwendungsbereiche, für die das Produkt nicht ausgelegt ist oder komplett oder teilweise demontierte Produkte.

8 Wichtige Nutzungshinweise

• Das Gerät ist nur für den Inneneinsatz geeignet.
- Bitte nicht hintereinander stecken.
- Spannungsfrei nur bei gezogenem Stecker.
- Nutzen Sie das Gerät bitte nur im trockenen Zustand.
- Die angegebene maximale elektrische Leistung darf nicht überschritten werden.
• Die Steckdose muss nahe der Einrichtung angebracht und leicht zugänglich sein.
- Nur zur Verwendung in trockenen Räumen.

9 Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.

Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

10 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen

getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen und recyclingfähige Materialien der Wiederverwertung zugeführt werden können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

11 Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen: Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie2012/19/EU WEEE Register-Nr: DE 94495668

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 300812 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Sokelantstr. 35, 30165 Hannover, Germany
