IWH560 - Durchlauferhitzer und Boiler N'oveen - Kostenlose Bedienungsanleitung

Produkttyp	Durchlauferhitzer und Boiler
Marke / Modell	N'oveen IWH560
Spannung	220-240 V / 50 Hz
Leistungsaufnahme	3000-3600 W
Durchflussmenge	2-2.5 l/min
Arbeitsdruck	0.04-0.6 MPa
Produktabmessungen (B x T x H)	18.5 x 6 x 21.5 cm
Verpackungsmaße	26 x 31.5 x 12 cm
Nettogewicht	1.03 kg
Bruttogewicht	1.39 kg
Installationsmethoden	Wandmontage oder Tischaufstellung; horizontale Ausrichtung erforderlich
Temperaturregelung	Hebel mit 150° Drehung; Heißwasser (60°), Kaltwasser (60°), Wasserstop (30°)-Zonen
Digitalanzeige	Zeigt Heiztemperatur und Betriebsstatus; schaltet sich in der Kaltwasserzone aus
Duschkopf-Kompatibilität	Adapter für Duschhandstück (Modell IWH850-ähnlich, aber kompatibel mit mitgeliefertem Adapter)
Reinigung des Luftsprudlers	Abschrauben und ausspülen; bei hartnäckigen Ablagerungen Nadel verwenden
Reinigung des Heizrohrs	Endkappe öffnen, vorsichtig mit Zahnbürste bürsten, ausspülen; zuerst Netzstecker ziehen
Sicherheitsmerkmale	Geerdete Steckdose erforderlich; keine Verlängerungskabel verwenden; automatische Abschaltung bei zu niedrigem Druck; vor Frost schützen
Verwendungszweck	Nur für den Innenbereich; nicht im Freien oder in frostgefährdeten Umgebungen
Mitgeliefertes Zubehör	Düse, Anschlussmutter, Schrauben, Stromkabel, Metallflexschlauch (für Tischmontage)

Häufig gestellte Fragen - IWH560 N'oveen

Warum heizt das Wasser nicht auf?

Überprüfen Sie, ob die Stromversorgung angeschlossen ist und der Wasserdruck mindestens 0,04 MPa beträgt. Bei zu geringem Druck schaltet sich der Heizer nicht ein. Stellen Sie außerdem sicher, dass der Hebel in die Heißwasserzone gedreht ist.

Warum ist die Wassertemperatur zu niedrig?

Die Wassertemperatur kann zu niedrig sein, wenn die Durchflussmenge zu hoch oder die Spannung zu niedrig ist. Reduzieren Sie den Wasserfluss durch leichtes Drehen des Hebels in Richtung Kaltwasser, oder überprüfen Sie die Spannung (sollte 220-240 V betragen).

Warum leuchtet die Temperaturanzeige nicht?

Die Anzeige leuchtet nur, wenn der Hebel in der Heißwasserzone steht und der Wasserdruck ausreichend ist. Bleibt sie aus, überprüfen Sie den Wasserdruck (mindestens 0,04 MPa), prüfen Sie den Stromkreis, oder kontaktieren Sie den Kundendienst bei einem möglichen Wasserhahnfehler.

Kann ich den Heizer im Freien installieren?

Nein. Dieses Produkt ist nur für den Innenbereich ausgelegt. Installieren Sie es nicht an Orten, wo Wasser gefrieren kann, wie z. B. Sommerhäuser im Winter. Ziehen Sie den Netzstecker, wenn Frostgefahr besteht.

Was ist die korrekte Installationsausrichtung?

Der Heizer muss horizontal (parallel zur Tischplatte) installiert werden, sowohl bei Wandmontage als auch bei Tischaufstellung. Dadurch wird sichergestellt, dass das Heizelement vollständig in Wasser eingetaucht ist. Siehe Diagramme in der Anleitung.

Wie reinige ich den Luftsprudler?

Schrauben Sie den Luftsprudler vom Auslauf ab, spülen Sie ihn unter Hochdruckwasser aus. Bei Verstopfung mit einer Nadel Ablagerungen entfernen. Vor der Reinigung Netzstecker ziehen.

Wie reinige ich das Heizrohr?

Öffnen Sie die rechte Endkappe, bürsten Sie das Heizrohr vorsichtig mit einer Zahnbürste und spülen Sie es mit Wasser aus. Vor der Reinigung immer den Netzstecker ziehen.

Was soll ich tun, wenn die Sicherung während des Heizens auslöst?

Dies deutet auf einen überlasteten Stromkreis hin. Der Heizer benötigt einen eigenen Stromkreis. Kontaktieren Sie einen qualifizierten Elektriker, um den Stromkreis zu überprüfen und sicherzustellen, dass er die 3000-3600 W Last bewältigen kann.

Kann ich ein Verlängerungskabel verwenden?

Nein. Der Heizer muss direkt in eine geerdete Steckdose eingesteckt werden. Verwenden Sie keine Verlängerungskabel oder Mehrfachsteckdosen.

Warum ist der Wasserdruck am Auslauf niedrig?

Niedriger Auslaufdruck kann durch einen verstopften Einlassfilter verursacht werden. Überprüfen und reinigen Sie den Filter. Wenn das Problem weiterhin besteht, ist der Wasserversorgungsdruck möglicherweise zu niedrig (unter 0,04 MPa).

BEDIENUNGSANLEITUNG IWH560 N'oveen

Vielen Dank für den Kauf des Durchlauferhitzers N'OVEEN.

Bitte lesen Sie die Bedienungsanleitung vor Gebrauch sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.

Verwendung bei Minusgraden * und unsachgemäße Installation können ein Feuer verursachen!! Merken! Das

Gerät muss vertikal und horizontal montiert werden ** (je nach Modell)

*Trennen Sie das Gerät bei Minusgraden im Raum, insbesondere an saisonalen Ort wie Sommerhäusern oder Kleingärten, müssen Sie das Gerät von der Stromversorgung trennen. Das Gerät kann nicht bei Temperaturen unter Null arbeiten.

** Aufgrund der schnellen Erwärmung des Heizgeräts auf eine Temperatur über 500°C ist die Installation des Gerätes gemäß den Anweisungen (vertikal und horizontal – je nach Modell), dass die Heizung vollständig in fließendes Wasser getaucht ist.

• Die Vorrichtung ist nur für die Verwendung in Innenräumen geeignet.
- Wenn die Vorrichtung zum ersten Mal verwendet wird, Wasser laufen lassen und dann an die Stromversorgung anschließen.
• Die Temperatur des Austrittswassers sollte unter 60 Grad Celsius liegen.
- Der Wasserauslauf des Austritts darf nicht mit einer zusätzlichen Düse, einem anderen Hahn oder einer Drossel verbunden werden!
- Der Strahlregler sollte regelmäßig gereinigt werden; die Stromzufuhr muss während der Reinigung unterbrochen werden. Vorsicht walten lassen!
- Um Gefahren zu vermeiden, die elektrische Batterie nicht unter fließendem Wasser waschen, sondern nur ein leicht angefeuchtetes Tuch verwenden.
- Wenn das Gerät in Räumen verwendet wird, in denen während der Installation regelmäßig Wasser gefrieren kann, muss es jedes Mal vom Stromnetz getrennt werden.
- Sicherstellen, dass das Heizgerät an eine geerdete Steckdose angeschlossen ist, andernfalls das Gerät nicht benutzen. Zum Anschließen von Batterien keine Verlängerungskabel verwenden.
• Die Wärmvorrichtung erfordert einen Wasserdruck von 0,04 MPa - 0,6M Pa.
- Den Drehknopf nach jedem Gebrauch für 5 Sekunden auf kaltes Wasser stellen, um beim nächsten Gebrauch nicht die Hände zu verbrennen; dies kann auch die

Lebensdauer des Heizgeräts effektiv verlängern.

- Wenn das Netzkabel beschädigt ist, muss das beschädigte Kabel durch qualifiziertes Personal oder einen spezialisierten Service ersetzt werden. - Wenn ein elektrisches Heizgerät verwendet wird, keine anderen elektrischen Geräte anschalten, die an denselben leistungsstarken Stromkreis angeschlossen sind (z. B. Klimaanlage, Induktionsherd, Wasserkocher usw.). Die Steckdose darf nicht mit anderer stark belasteten Anschlüssen verbunden werden.

- Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen bestimmt, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder wurden in die Verwendung des Geräts eingewiesen.

- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Vorbereitungen zur Montage

Da die Batterieleistung hoch ist, muss die Sicherung überprüft werden. Die maximale Belastung der Sicherung sollte dem Bedarf für den Batterie-Nennstrom entsprechen. Sicherstellen, dass sich ein Erdungskabel im Sockel der Steckdose befindet. Vor der Verwendung prüfen, ob die tatsächliche Spannung mit der auf der Batterie markierten Spannung übereinstimmt. Bei Unsicherheit bezüglich dieser Parameter, bitte eine berechtigte Person kontaktieren, um die elektrische Installation zu überprüfen.

Installationsverfahren

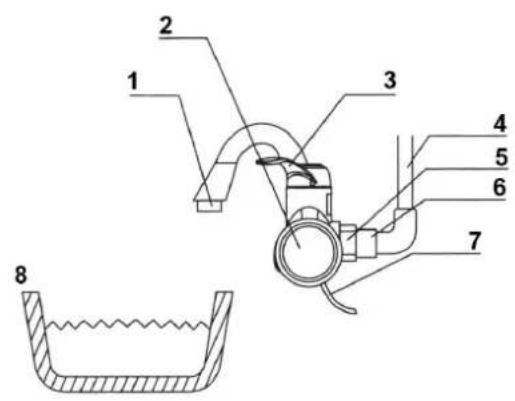

1. Das Verfahren der Wandmontage ist in Abb. 1 dargestellt:

Abb. 1

1 Strahlregler
2 Gehäuse
3 Griff - Wasserregulierung
4 Wasserversorgung
5 Verbindungsmutter
6 Verbindungsschrauben
7 Stromversorgungskabel
8 Waschbecken

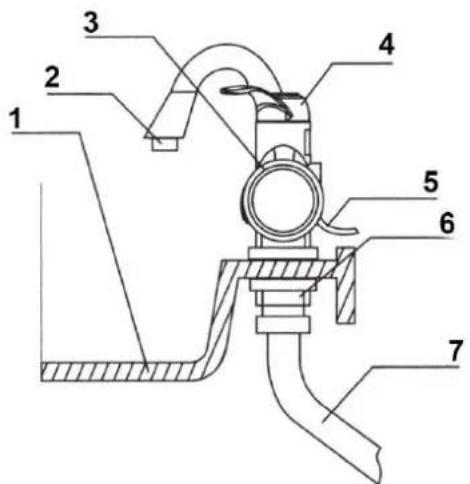

1. Das Verfahren der Standmontage ist in Abb. 2 dargestellt:

Abb. 2

1 Waschbecken
2 Strahlregler
3 Gehäuse
4 Griff - Wasserregulierung
5 Stromversorgungskabel
6 Verbindungsmutter
7 Metall, flexibler Schlauch

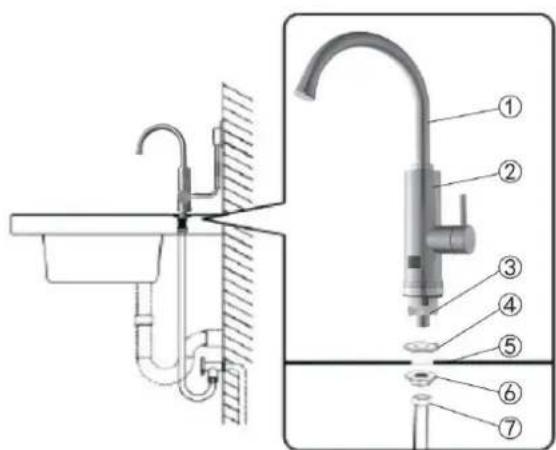

Modell IWH850:

1 Austritt
2 Hauptteil
3 Unterer Einlassstopfen
4 Gummiring
5 Waschbecken
6 Sicherungsmutter
7 Wasserversorgung

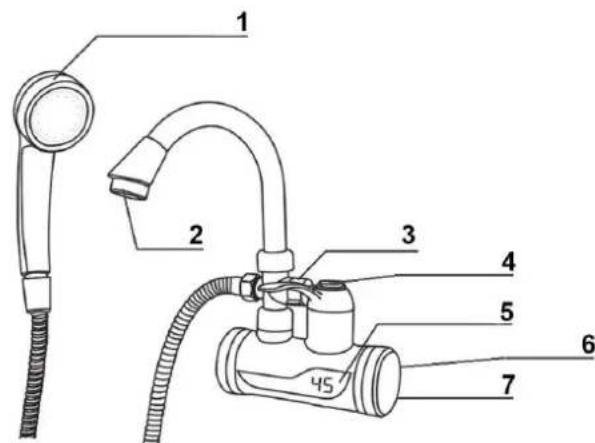

1. Montage für Badewannenbatterie mit Duschkopf. Abbildung 3:

Abb. 3

1 Duschkopf
2 Strahlregler
3 Adapter
4 Hebel zur Temperaturregelung
5 LED-Anzeige
6 Stromversorgungskabel
7 Wasserversorgung

Installation der Batterie – Schritt für Schritt:

1. Überprüfen, ob ein Sicherheitsventil im Wassersystem vorhanden ist, das sich vor der Batterie befinden sollte. Bei Zweifeln bitte einen Servicetechniker oder eine qualifizierte Person kontaktieren.
2. Wenn die Batterie befestigt werden muss (Abb. 2 und 3), dann so wie in der Abbildung gezeigt. Vergewissern, dass sie unbeweglich fixiert ist.
3. Überprüfen, ob alle Verbindungen gut angezogen sind.
4. Den Einstellgriff drehen und das Wasser ablassen. Die Komponenten auf Dichtheit überprüfen. Wenn es keine Lecks gibt, mit dem nächsten Schritt - Installation des Stromkreises - fortfahren.
5. Das Heizgerät an die Stromversorgung anschließen, das Kabel mit der Kabelklemme an der Wand befestigen (Stromleitung nicht beschädigen).
6. Den Bediengriff auf den Warmwasserbereich einstellen - die Digitalanzeige zeigt die Temperatur an und die Warmwasserbereitung beginnt. Den Bediengriff auf den Kaltwasserbereich stellen, das Display schaltet sich aus - das Wasser wird nicht erwärmt.
7. Bei Zweifeln jeglicher Art, bitte eine Service-Einrichtung kontaktieren.

WICHTIG!

Um den korrekten Wasserstand im Tank der Heizung sicherzustellen, muss das Gerät horizontal

installiert werden.

TECHNISCHE DATEN

MODEL	IWH150	IWH160	IWH350	IWH360	IWH370	IWH850	IWH460	IWH560
Spannung	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240V/50 Hz
Leistungsentnahme	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W
Durchflus	2 – 2,5 l/min	2 – 2,5 l/min	2 – 2,5 l/min	2 – 2,5 l/min	2 – 2,5 l/min	2 – 2,5 l/min	2 – 2,5 l/min	2 – 2,5 l/min
Arbeitsdruck	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa
Produkt – Abmessungen	25 x 14,5 x 6 cm	14,5 x 14,5 x 26,5 cm	16,7 x 23 x 19 cm	16,7 x 26 x 19 cm	16,7 x 30 x 19 cm	22,5 x 6 x 37 cm	18,5 x 6 x 21,5 cm	18,5 x 6 x 21,5 cm
Abmessungen der Verpackung	26 x 31,5 x 12 cm	21 x 29,5 x 12 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm	45 x 8,5 x 25 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm
Gewicht	0,75 / 1,15 kg N.W/G.W	0.7 / 1.01 kg N.W/G.W	1,15 / 1,5 kg N.W/G.W	1,2 / 1,6 kg N.W/G.W	1,4 / 1,8 kg N.W/G.W	1,2 / 1,6 kg N.W/G.W	0.83 / 1.19 kg N.W/G.W	1.03 / 1.39 kg N.W/G.W

Verwendung

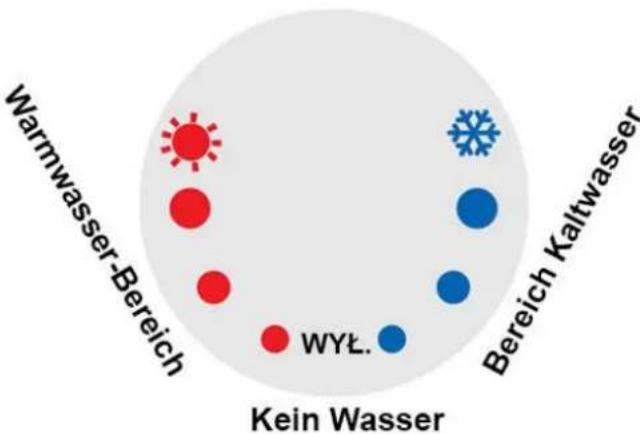

1. Griff zur Kontrolle der Wassertemperatur

Wie in der Abbildung dargestellt, hat der Hebel einen Schwenkbereich von 150°, der Warmwasserbereich beträgt 60°, der Kaltwasserbereich 60° und der mittlere Bereich 30°

bedeutet kein Wasser.

Die Batterie arbeitet nach dem Prinzip der Erwärmung des fließenden Wassers - je größer der Durchfluss, desto niedriger die Temperatur. Einfach den Hebel sanft über den

Heißwasserbereich bewegen - der Wasserhahn schaltet sich ein, das fließende Wasser wird erhitzt.

2. Nutzung von Wasser über die Handbrause

Um den Duschkopf der Duscharmatur zu benutzen, ziehen Sie den Adapter (Abb. 3). Das Wasser aus dem Akku wird zum Duschkopf geleitet. Um das Wasser zu stoppen, den Adapter drücken.

3. Temperatur-Anzeige

Das Display zeigt die Temperatur der Wassererwärmung und den Status des

Wasserhahnbetriebs - Aufheizen/kein Aufheizen - an. Die Temperatur des Wassers selbst kann von der auf dem Display angezeigten Temperatur abweichen. Wenn der Hebel in den Kaltwasserbereich bewegt wird, schaltet sich die Anzeige aus.

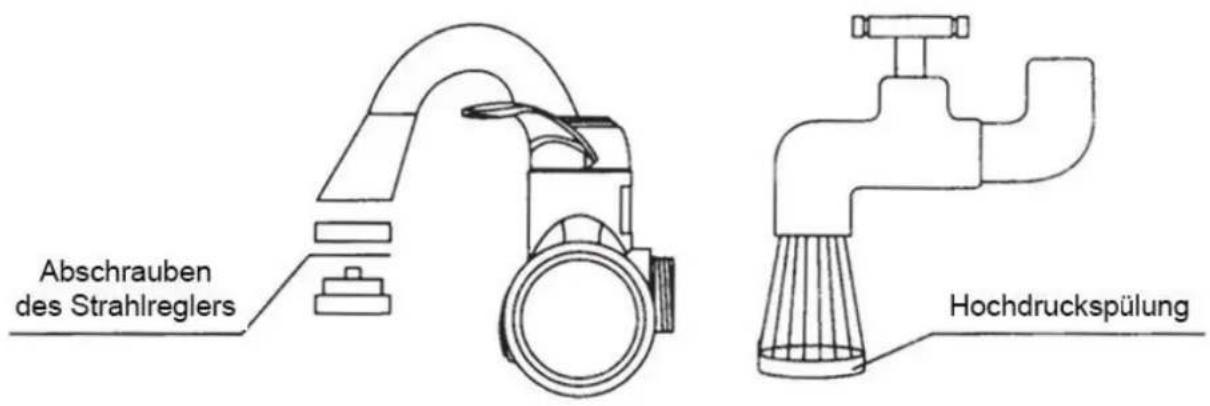

4. Reinigung des Strahlreglers

Den Strahlregler abschrauben, mit Hochdruckwasser ausspülen. Wenn das Innere des Strahlreglers nicht gereinigt werden kann, eine Nadel verwenden.

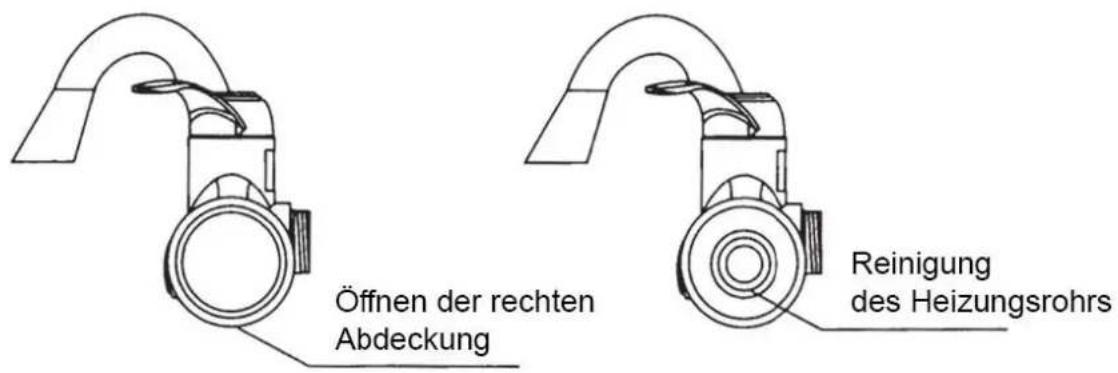

5. Reinigung des Heizungsrohrs

Die Abdeckung öffnen, das Rohr vorsichtig reinigen, z.B. mit einer Zahnbürste, anschließend mit Wasser ausspülen - wie unten dargestellt. Daran denken, vor der Reinigung den Strom abzuschalten!

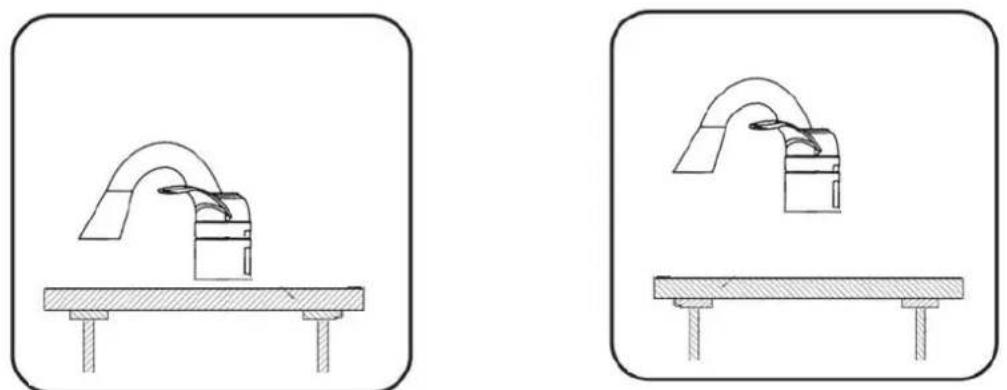

6. Sicherstellen, dass die elektrische Heizung korrekt horizontal positioniert ist.

Die Batterie muss parallel zur Tischplatte montiert werden. Dies gilt sowohl für Tisch- als auch für Wandmodelle.

Problem	Ursache	Lösung
Das Wasser erwärmt sich nicht.	Keine Stromversorgung oder der Wasserdruck ist zu niedrig.	Überprüfen Sie die Versorgung, der Mindestdruck darf nicht unter 0,04MPa liegen.
Wassertemperatur zu niedrig.	Der Wasserdruck ist zu hoch oder die Spannung zu niedrig.	Wasserfluss reduzieren, Spannung prüfen.
Hohe Wassertemperatur, niedriger Wasserdruck am Auslass.	Einlassschleuse oder niedriger Wasserdruck.	Überprüfen und entfernen Sie den Schmutz auf dem Einlassfilter, falls das Problem weiter besteht, bedeutet dies einen zu niedrigen Wasserdruck.
Die Temperaturanzeige leuchtet nicht auf.	Wasserdruck zu niedrig, Ausfall des Kreislaufsystems oder des Hahns.	Stellen Sie den richtigen Wasserdruck ein, prüfen Sie den Kreislauf, kontaktieren Sie den Service.
Während der Erwärmung schaltet sich die Stromsicherung aus.	Überlasteter Stromkreis, an den die Heizung angeschlossen ist.	Kontaktieren Sie einen Elektriker.
