Produkttyp	Unterputz-Modul mit USB-Ladefunktion
Modell	GT-SL-USB-04w
Marke	Easy Home
Abmessungen (ca.)	80 x 80 x 40 mm (Standard-Unterputzdose)
Gewicht (ca.)	0,1 kg
Stromversorgung	230 V AC, 50 Hz
USB-Ausgang	5 V DC, max. 2,4 A (gemeinsam)
Anzahl USB-Anschlüsse	2 USB-A Buchsen
Schutzart	IP20 (nur für Innenräume)
Funktionen	Laden von Smartphones, Tablets und anderen USB-Geräten; blaue LED-Betriebsanzeige
Einbau	Unterputz in Standard-Schalterdose (Ø 60 mm)
Reinigung	Nur mit trockenem oder leicht feuchtem Tuch reinigen; keine scharfen Reinigungsmittel
Sicherheit	Überstromschutz, Kurzschlussschutz, Überspannungsschutz
Ersatzteile / Reparierbarkeit	Keine vom Benutzer austauschbaren Teile; bei Defekt gesamtes Modul ersetzen
Lieferumfang	1x Unterputz-Modul, 1x Bedienungsanleitung

Häufig gestellte Fragen - GT-SL-USB-04w Easy Home

Wie installiere ich das Easy Home GT-SL-USB-04w Unterputz-Modul?

Schalten Sie die Stromversorgung aus. Schließen Sie die 230-V-Leitung (Phase, Neutralleiter, Schutzleiter) gemäß Anschlussplan an. Setzen Sie das Modul in eine Standard-Unterputzdose (Ø 60 mm) und befestigen Sie es mit den mitgelieferten Schrauben. Schalten Sie die Spannung wieder ein.

Kann ich das Modul auch in Feuchträumen wie dem Badezimmer verwenden?

Nein, das Modul hat nur die Schutzart IP20 und ist daher nicht für Feuchträume geeignet. Verwenden Sie es nur in trockenen Innenräumen.

Welche Geräte kann ich mit dem USB-Modul laden?

Sie können Smartphones, Tablets, Powerbanks und andere Geräte laden, die über USB 5 V mit max. 2,4 A ladbar sind. Schnellladeprotokolle wie Quick Charge werden nicht unterstützt.

Das blaue LED-Licht leuchtet nicht – ist das Modul defekt?

Die blaue LED leuchtet nur, wenn Strom anliegt und ein USB-Gerät angeschlossen ist. Falls die LED bei angeschlossenem Gerät nicht leuchtet, prüfen Sie die Stromversorgung und das Kabel. Bei weiterem Defekt Modul austauschen.

Wie reinige ich das Modul?

Reinigen Sie die Oberfläche nur mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, Scheuermittel oder Flüssigkeiten, die in das Modul eindringen könnten.

Kann ich zwei Geräte gleichzeitig laden?

Ja, Sie können zwei Geräte gleichzeitig laden. Der Gesamtstrom von 2,4 A wird auf beide Anschlüsse aufgeteilt. Bei gleichzeitigem Laden kann die Ladegeschwindigkeit geringer sein.

Ist das Modul mit einem Dimmer kompatibel?

Nein, das Modul ist nicht dimmbar und sollte nicht an einen Dimmer angeschlossen werden. Verwenden Sie es nur an einem normalen Lichtschalter oder direkt am Stromnetz.

Warum lädt mein Gerät sehr langsam?

Mögliche Ursachen: Das Gerät benötigt mehr als 2,4 A (z. B. ein Tablet), das Kabel ist von schlechter Qualität, oder beide Anschlüsse werden genutzt. Versuchen Sie, nur ein Gerät zu laden und ein hochwertiges Kabel zu verwenden.

Kann ich das Modul selbst reparieren, wenn es defekt ist?

Nein, das Modul enthält keine vom Benutzer austauschbaren Teile. Öffnen Sie das Gehäuse nicht. Bei Defekt wenden Sie sich an den Hersteller oder entsorgen Sie das Modul fachgerecht.

Welche Garantie habe ich auf das Easy Home GT-SL-USB-04w?

Es gilt die gesetzliche Gewährleistung von 2 Jahren. Bei Fragen zur Garantie wenden Sie sich an Ihren Händler oder den Easy Home Kundenservice.

BEDIENUNGSANLEITUNG GT-SL-USB-04w Easy Home

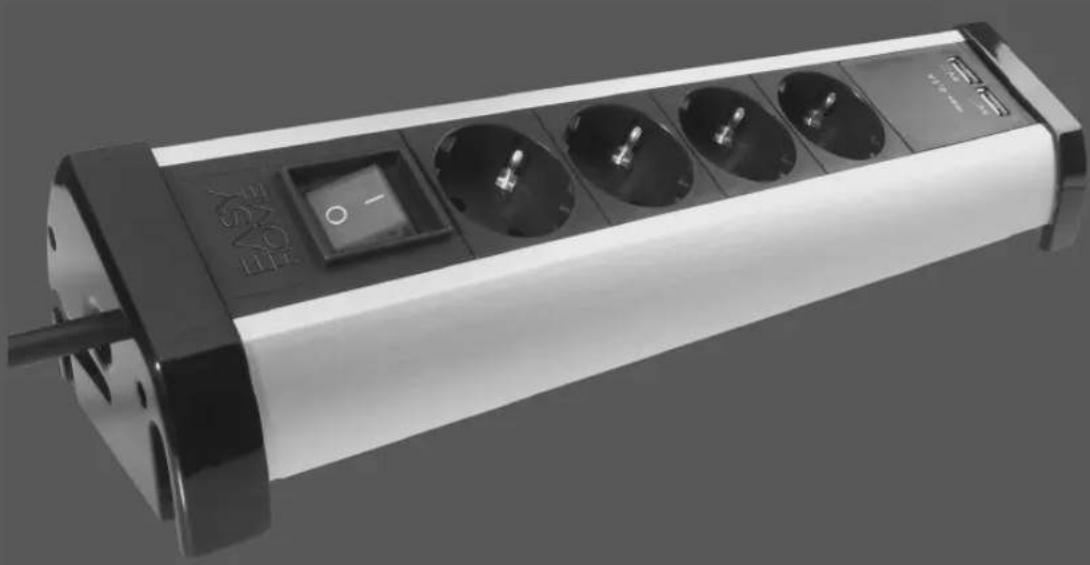

Design-Tischsteckdosenleiste mit USB Anschluss

[e-mail]

MODELL: GT-SL-USB-04w/b, IX/18/2014, 40315

3

JAHRE GARANTIE

ACCESSORIES

Inhaltsverzeichnis

03 Einleitung
04 Sicherheitshinweise
06 Teilebezeichnung / Lieferumfang
07 Bedienung
08 Technische Daten
09 Reinigen und Aufbewahren
10 Entsorgung
10 Konformitätserklärung
11 Garantie
Garantiekarte

Importiert durch (keine Serviceadresse!):

Globaltronics GmbH & Co. KG

Domstr. 19

D-20095 Hamburg

2

Einleitung 1

Liebe Kundin, lieber Kunde,

wir gratulieren Ihnen zum Kauf dieser Tischsteckdosenleiste und sind sicher, dass Sie mit diesem Artikel zufrieden sein werden.

Um Ihre Sicherheit zu gewährleisten, haben wir eine Bitte an Sie:

Lesen Sie diese Gebrauchsanweisung sorgfältig durch und beachten Sie alle Sicherheitshinweise.

Bewahren Sie diese Anleitung gut auf und geben Sie diese an andere Benutzer weiter.

Bewahren Sie die Verpackung zu Transportzwecken auf. Verpackungen sind Rohsto e, bitte führen Sie diese später einmal einer umweltgerechten Entsorgung zu!

Sicherheitshinweise 2

Elektrische Sicherheit

• Fassen Sie die Steckdosenleiste oder den Stecker der Anschlussleitung nicht mit nassen Händen an. Stromschlaggefahr!
• Achten Sie darauf, dass der Kippschalter 1 auf O (AUS) geschaltet ist, bevor Sie den Stecker der Anschlussleitung an das Stromnetz anschließen.
• Schließen Sie die Steckdosenleiste ausschließlich an eine leicht erreichbare Schutzkontaktsteckdose an.
• Verlegen Sie die Anschlussleitung so, dass niemand darüber stolpern kann.
• Stecken Sie niemals mehrere Steckdosenleisten hintereinander, um eine Überlastung zu vermeiden! Brandgefahr!
• Betreiben Sie die Steckdosenleiste nicht abgedeckt, um eine Überhitzung zu vermeiden! Brandgefahr!
• Beachten Sie, dass die Steckdosenleiste auch in ausgeschaltetem Zustand nur spannungsfrei ist, wenn der Stecker der Anschlussleitung aus der Steckdose gezogen ist.
• Stromschlaggefahr! Niemals dünne Gegenstände, wie z. B. einen Draht, eine Nadel oder Ähnliches in die Öff nungen der Steckdosenleiste einführen!
  Die Steckdosenleiste niemals auseinandernehmen!
• Betreiben Sie die Steckdosenleiste ausschließlich in geschlossenen und trockenen Innenräumen, niemals im Freien oder in Feuchträumen, Kellern oder Badezimmern.
• Wenn die Anschlussleitung, der Schalter oder das Gehäuse der Steckdosenleiste beschädigt sind, darf der Artikel nicht mehr verwendet werden. Entsorgen Sie die Steckdosenleiste umweltgerecht.
• Ziehen Sie vor jeder Reinigung den Stecker der Anschlussleitung aus der Steckdose.
• Reinigen Sie die Steckdosenleiste ausschließlich mit einem trockenen oder leicht angefeuchteten Tuch.
• Halten Sie die Steckdosenleiste von Tropf- und Spritzwasser in der Nähe von Vasen oder Ähnlichem fern. Stromschlaggefahr!

- Tauchen Sie die Steckdosenleiste nicht in Wasser oder andere Flüssigkeiten. Wenn die Steckdosenleiste in Wasser gefallen ist, dann ziehen Sie sofort den Netzstecker, bevor Sie die Steckdosenleiste herausholen. Lassen Sie sie vom Kundendienst überprüfen, bevor Sie sie wieder in Betrieb nehmen. Stromschlaggefahr!

- Stecken Sie niemals Geräte mit einer höheren Gesamtleistung als 3500 W an die Steckdosenleiste.

Gefahr für Kinder und erweiterten Personenkreis

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Halten Sie Kinder von Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr.

- Das Gerät außerhalb der Reichweite von Kindern benutzen und aufbewahren.

Wichtige Hinweise

- Bewahren Sie diese Anleitung gut auf und geben Sie diese an andere Nutzer weiter. Beachten Sie vor allem die Sicherheitshinweise.

- Die Steckdosenleiste ist für den Privatgebrauch konzipiert. Für die gewerbliche Nutzung ist sie nicht geeignet.

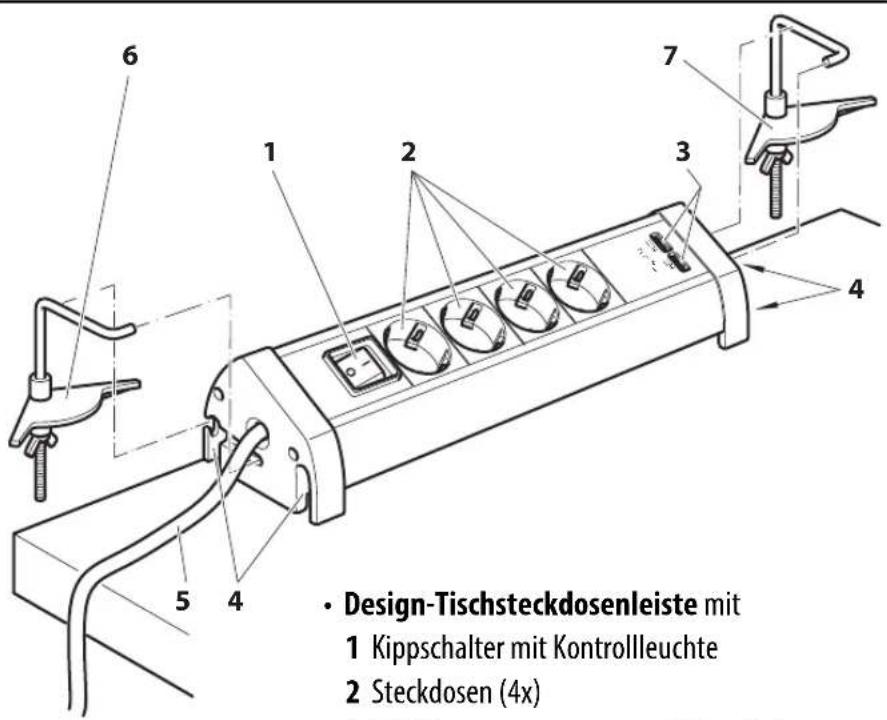

Teilebezeichnung / Lieferumfang 3

- Design-Tischsteckdosenleiste mit

1 Kippschalter mit Kontrollleuchte
2 Steckdosen (4x)
3 USB-Stromversorgungsanschlüsse (2x)
4 Kabeldurchführung
5 Anschlussleitung mit Netzstecker
6 Schraubklemme links
7 Schraubklemme rechts
- Gebrauchsanweisung mit Garantie (ohne Abb.)

Funktion

Mit dem Kippschalter 1 können alle Steckdosen 2 und USB-Anschlüsse 3 auf der Steckdosenleiste ein- und ausgeschaltet werden.

Wenn die Steckdosenleiste eingeschaltet ist, leuchtet die Kontrollleuchte im Kippschalter auf.

Bedienung 4

Schließen Sie elektrische Geräte an die Steckdosenleiste erst an, wenn der Kippschalter 1 auf O (AUS) geschaltet ist und wenn der Stecker der Anschlussleitung an das Stromnetz angeschlossen ist.

Hinweis: Die USB-Anschlüsse dienen ausschließlich zur Stromversorgung geeigneter Geräte, nicht zur Übertragung von Daten.

Verwendung des Kabelmanagements

Kabeldurchführungen 4 an beiden Enden ermöglichen eine Verlegung der Anschlussleitungen unterhalb der Steckdosenleiste.

Dadurch können die Anschlussleitung der Steckdosenleiste 5 und die Anschlussleitungen der angeschlossenen Geräte 8 unter der Steckdosenleiste durchgeführt und nach hinten oder zu beiden Seiten weg verlegt werden.

Verwendung der Schraubklemmen

Mit Hilfe der Schraubklemmen 6 und 7 kann die Steckdosenleiste an der Tischkante fest verankert werden.

Setzen Sie diese wie abgebildet in die Aufnahmen der Steckdosenleiste und drehen Sie die Flügelmuttern fest. Erhöhen Sie die Spannung der Schraubklemmen, bis die

Steckdosenleiste fest sitzt und sich beim Anschließen oder Trennen der Stecker nicht bewegt.

Hinweis: Um eine bessere Stabilität zu erreichen und um eine mögliche Beschädigung der Tischoberfl äche zu vermeiden, kann eine geeignete Unterlage, z. B. eine Gummimatte o. Ä (nicht im Lieferumfang), unter die Steckdosenleiste gelegt werden.

Technische Daten 5

Design-Tischsteckdosenleiste mit USB Anschluss

Modell (je nach Lieferumfang): GT-SL-USB-04w (weiß), GT-SL-USB-04b (schwarz)

16 A, 230 V \~, 50 Hz

4 x Schutzkontaktsteckdose mit Kindersicherung

Gesamtanschlussleistung max. 3500 W

2 x USB-Steckkontakt mit Ladefunktion 5 V ---, max. 2,1 A gesamt

Da unsere Produkte ständig weiterentwickelt und verbessert werden, sind Design- und technische Änderungen möglich.

Diese Bedienungsanleitung kann auch als PDF-Datei von unserer Homepage www.gt-support.de heruntergeladen werden.

Reinigen und Aufbewahren 6

Reinigung

Achtung!

Ziehen Sie vor jeder Reinigung unbedingt den Stecker der Anschlussleitung aus der Steckdose.

Tauchen Sie die Steckdosenleiste zur Reinigung niemals in Wasser oder andere Flüssigkeiten. Stromschlaggefahr!

Verwenden Sie zur Reinigung der Steckdosenleiste ausschließlich ein gut ausgewrungenes, leicht feuchtes Tuch mit etwas Spülmittel. Wischen Sie damit das Gehäuse sorgfältig ab und lassen Sie die Steckdosenleiste anschließend gründlich trocknen.

Verwenden Sie keine scharfen, aggressiven oder scheuernden Reiniger, um die Oberfl ächen nicht zu beschädigen.

Aufbewahren

Wenn die Steckdosenleiste nicht benutzt werden soll, unbedingt den Stecker der Anschlussleitung vom Stromnetz trennen.

Bewahren Sie die Steckdosenleiste am Besten in der Original-Verpackung auf und außerhalb der Reichweite von Kindern.

Entsorgung 7

Wenn die Steckdosenleiste einmal ausgedient hat, entsorgen Sie sie bitte ordnungsgemäß. Geben Sie die Steckdosenleiste an einer Sammelstelle für Elektrogeräte ab.

Werfen Sie die Steckdosenleiste nicht in den Hausmüll.

Entsorgen Sie auch die Verpackungsmaterialien ordnungsgemäß und umweltgerecht. Diese sind Rohstoff e und können wieder verwendet werden.

Informieren Sie sich bei Ihrer örtlichen Verwaltung über die aktuell geltenden Entsorgungsbestimmungen.

Konformitätserklärung 8

Die Konformität des Produktes mit den gesetzlich vorgeschriebenen Standards wird gewährleistet. Die vollständige Konformitätserklärung finden Sie im Internet unter www.gt-support.de.

Garantie

Das von Ihnen erworbene Gerät wurde mit größter Sorgfalt und unter ständiger Produktionsüberwachung hergestellt.

Die Garantiezeit beträgt drei Jahre und beginnt am Tag des Kaufes. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.

Während der Garantiezeit können defekte Geräte unfrei an u. a. Serviceadresse gesandt werden. Sie erhalten dann ein neues oder ein repariertes Gerät kostenlos zurück.

Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die u. a. Adresse zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpfl wichtig.

Um die Abwicklung zu beschleunigen, setzen Sie sich bitte vorab telefonisch mit unserem Service-Center in Verbindung.

Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantie gilt nur für Material- oder Fabrikationsfehler, nicht jedoch für Verschleißteile.

Diese Garantie gilt nicht im Falle von Schäden, die durch unsachgemäße Handhabung oder höhere Gewalt entstanden sind. Diese Garantie wird hinfällig, wenn sich herausstellt, dass in irgendeiner Weise an diesem Gerät unbefugte Eingriff e vorgenommen wurden.

Wenn im Falle von Reparaturen dieses Gerät an die u. a. Serviceadresse geschickt werden muss, achten Sie bitte darauf, das Gerät angemessen zu verpacken.

Wir tragen keine Verantwortung für Schäden, die durch den Transport entstehen.

Im Garantiefall füllen Sie bitte die Garantiekarte in Druckbuchstaben vollständig aus und senden sie zusammen mit dem defekten Gerät und dem Kassenbon an folgende Adresse:

* (0,14 € pro Minute aus dem deutschen Festnetz und maximal

0,42 € pro Minute aus deutschen Mobilfunknetzen)

Mail: [e-mail]

11
