Produkttyp	Dunstabzugshaube (Inselhaube)
Marke	Silverline
Modell	Carisma CRI 900 E
Farbe	Edelstahl
Spannung	230 V, 50 Hz
Leistungsstufen	5 Stufen + Turbo (5 Minuten maximale Leistung)
Beleuchtung	2 x Halogen G4 20 W / 12 V
Display	LCD MultiColor (frei einstellbare Farbe)
Timer-Funktionen	Nachlaufautomatik (15 min) und Wecker-/Eieruhr
Fettfilter	Metallfettfilter (waschbar, spülmaschinengeeignet bis 55 °C)
Aktivkohlefilter	Modell AF 300 / AF 500 (für Umluftbetrieb, waschbar, 3x waschbar, 4x benutzbar)
Abstand zur Kochfläche (Elektro)	65 cm – 75 cm
Abstand zur Kochfläche (Gas)	75 cm – 80 cm
Abluftdurchmesser (min.)	125 mm
Abluftdurchmesser (empfohlen)	150 mm
Garantie	2 Jahre (ausgenommen Leuchtmittel, Montagefehler)
Kundendienst Hotline	[phone] (0,14 €/Min. aus dt. Festnetz)
Schutzklasse	1

Häufig gestellte Fragen - Carisma CRI 900 E SILVERLINE

Wie reinige ich die Metallfettfilter?

Die Metallfettfilter können in heißem Spülwasser mit einer weichen Bürste gereinigt oder in der Geschirrspülmaschine bei einem Normalprogramm bis 55 °C gereinigt werden. Vermeiden Sie die Intensivstufe, um Beschädigungen zu vermeiden.

Wie oft muss der Aktivkohlefilter gewechselt werden?

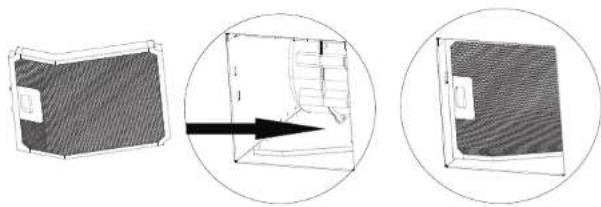

Der Aktivkohlefilter (Modell AF 300/AF 500) sollte nach etwa 3 Monaten bei normalem Gebrauch gereinigt werden. Er ist bis zu 3x waschbar und insgesamt 4x benutzbar. Danach muss er entsorgt werden.

Was bedeutet das blinkende 'C' im Display?

Das blinkende 'C' ist die Fettfilterreinigungsanzeige. Es zeigt an, dass die Metallfettfilter gereinigt werden müssen. Zum Zurücksetzen drücken Sie die Taste ✗ für 3 Sekunden, bis ein 'E' erscheint.

Wie stelle ich die Nachlaufautomatik ein?

Drücken Sie während des Betriebs die Taste ☑ (Nachlaufautomatik). Die Haube läuft dann 15 Minuten nach und schaltet sich automatisch ab. Sie können die Laufstufe mit + und - ändern. Manuelles Beenden durch Drücken von ✗.

Wie wechsle ich die Halogenlampe?

Vor dem Wechsel Netzstecker ziehen oder Sicherung ausschalten. Verwenden Sie eine Halogenlampe G4 20W/12V. Stecken Sie die neue Lampe bis zum Anschlag in die Fassung. Ersatz erhalten Sie im Baumarkt oder Elektrofachhandel.

Welchen Abstand muss die Haube zur Kochfläche haben?

Bei Elektrokochstellen mindestens 65 cm, maximal 75 cm. Bei Gaskochstellen mindestens 75 cm, maximal 80 cm.

Kann die Haube im Umluftbetrieb verwendet werden?

Ja, dafür muss ein Aktivkohlefilter eingesetzt werden. Die Haube wird werkseitig ohne Kohlefilter geliefert (für Abluftbetrieb). Den passenden Kohlefilter (Modell AF 300/AF 500) können Sie beim Fachhändler bestellen.

Was tun, wenn die Haube nicht funktioniert?

Überprüfen Sie die Sicherung in der Hausinstallation und ob der Netzstecker eingesteckt ist. Führen Sie einen Reset durch: Stecker ziehen, 20 Sekunden warten, wieder einstecken. Alternativ die Netzsicherung kurz ausschalten.

Wie stelle ich die Display-Farbe ein?

Stellen Sie sicher, dass Licht, Motor und Timer ausgeschaltet sind. Drücken Sie die Taste — für 5 Sekunden. Sie können dann die Anteile von Blau (b00-100), Rot (r00-100) und Grün (g00-100) mit den Tasten ☑ oder ☒ anpassen. Mit erneutem Druck auf — für 5 Sekunden speichern Sie die Farbe.

Welchen Durchmesser muss die Abluftleitung haben?

Der Mindestdurchmesser beträgt 125 mm. Für eine optimale Leistung und leisen Betrieb empfehlen wir 150 mm. Leitungen mit 100 mm sind ungeeignet und führen zum Garantieverlust.

BEDIENUNGSANLEITUNG Carisma CRI 900 E SILVERLINE

Sollte am Gerät ein technischer Fehler auftreten, setzen Sie sich bitte mit unserem Kundendienst in Verbindung:

Für Deutschland, Österreich und BeNeLux

HOTLINE

[phone]*

*(0,14 € pro Minute aus dem deutschen Festnetz der DT AG / Mobilfunkpreise können abweichen) Stand: September 2008

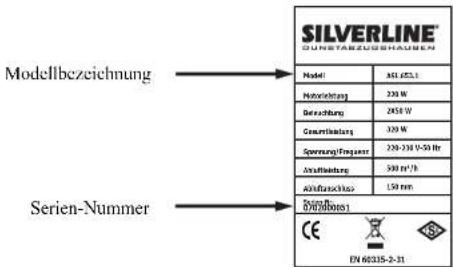

Bevor Sie den Kundendienst kontaktieren, notieren Sie sich bitte folgende Gerätedaten: Modellbezeichnung und Serien-Nummer. Diese finden Sie auf dem Typenschild im Inneren der Haube, neben dem Motor. Zum Ablesen der Daten müssen Sie die Fettfilter-Kassetten herausnehmen.

Diese Angaben bitte notieren!

Modellbezeichnung:

Serien-Nummer:

Hinweis: Das abgebildete Typenschild dient lediglich als Beispiel. Je nach Model können die tatsächlichen Daten davon abweichen.

SILVERLINE®

DUNSTABZUGSHAUBEN

Gebrauchs- und Montageanleitung

Trio Isola Deluxe

Omega Isola Deluxe

Carisma Isola Deluxe

Infinity Isola Deluxe

Lieber Kunde,

wir bedanken uns für das in uns gesetzte Vertrauen und den Erwerb dieser SILVERLINE- Dunstabzugshaube.

Dieses Gerät ist so konzipiert, dass es den Anforderungen zum Gebrauch im Haushalt entspricht.

Wir bitten Sie diese Bedienungsanleitung, die Ihnen Einsatzmöglichkeiten und Funktionsweise Ihrer Dunstabzugshaube erläutert, genau zu beachten.

Das Gerät entspricht den europäischen Sicherheitsbedingungen nach CE.

Für Schäden an Personen und Gegenständen, die auf eine fehlerhafte oder unsachgemäße Installation des Geräts zurückzuführen sind, übernimmt der Hersteller keinerlei Haftung.

Der Hersteller behält sich das Recht vor, evtl. notwendige Modellmodifizierungen an den Gerätetypen vorzunehmen. Dies betrifft Änderungen hinsichtlich der Bedienerfreundlichkeit, des Schutzes der Benutzer und des Gerätes sowie Anpassungen an den aktuellen technischen Standard.

Sollten Sie trotz unserer eingehenden Qualitätskontrolle etwas zu beanstanden haben, wenden Sie sich bitte an unseren Kundendienst.

Sie erreichen unseren Kundendienst unter folgender Nummer:

Hotline Kundendienst

Tel.: [phone]*

Fax: [phone]

*(0,14 € pro Minute aus dem deutschen Festnetz der DT AG / Mobilfunkpreise

können abweichen) Stand: September 2008

[e-mail]

Bitte heben Sie diese Bedienungsanleitung an einem einfach zu erreichenden Platz auf.

Ihr SILVERLINE- Team

Garantieanspruch

Wir übernehmen für 2 Jahre nach Erwerb des Produktes die Kosten für Anfahrt, Reparatur und Ersatzteile bei Mängel, die nachweislich auf Produktionsfehler zurückzuführen sind.

Von der Garantie ausgeschlossen sind Leuchtmittel aller Art, sowie Fehler und Folgeschäden, welche auf mangelhafte Abluftleitung oder fehlerhafte Montage zurückzuführen sind.

Sichtbare, äußerliche Beschädigungen, die nach der Montage beanstandet werden, sind vom Garantieanspruch ausgeschlossen.

WEEE-Mark : Wenn Sie dieses Produkt entsorgen wollen, dann tun Sie dies bitte nicht zusammen mit dem Haushaltsmüll. Es gibt im Rahmen der WEEE-Direktive innerhalb der Europäischen Union (Direktive 2002/96/EC) gesetzliche Bestimmungen für seperate Sammelsysteme für gebrauchte und elektronische Geräte und Produkte.

Inhaltsverzeichnis Seite:

Lieber Kunde 2

Inhaltsverzeichnis 3

Einzelteile der Dunstabzugshaube 4

Sicherheitshinweise zum Gebrauch 5

Bedienung der Haube 6-8

- Welche Leistungsstufen sollen gewählt werden?

Schaltpult

■ Elektronische Schaltung

Wartung, Reinigung und Pflege 9

Wartungsintervalle

■ Reinigung der Haube

Metallfettfilter reinigen 10

Aktivkohlefilter austauschen 11

Was tun bei Problemen? 12-13

Mögliche Störungen,

Ursachen dazu und evtl. Abhilfen

Beleuchtung / Leuchtmittel austauschen 14

Montage der Dunstabzugshaube allgemein 15-17

■ Abluft- oder Umluftanschluss

■ Hinweise zu baulichen Voraussetzungen

Wichtige Hinweise

Elektroanschluss

Montage ihrer Haube individuell 18-19

Montagezeichnungen 20-22

Garantieanspruch 23

Kundendienst 24

1 Netzstecker
2 Luftschlitze für Umluftbetrieb
3 Teleskopschacht
4 Grundschacht
5 Haubenkörper
5a) Glasplatte
6 Konsole mit Bedieneinheit
7 Metallfettfilte
8 Beleuchtung

Abb.5b (Alternative zu Abb.5 für Umluft)

Sicherheitshinweise zum Gebrauch

Die Gebrauchsanleitung ist Bestandteil des Geräts. Bitte bewahren Sie das Dokument sorgfältig auf.

• Die Dunstabzugshaube darf nur über Elektro- oder Gasherden verwendet werden. Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt, sondern nur für den Gebrauch im Haushalt. Bei Nichtbeachtung erlöschen alle Haftungs- und Gewährleistungsansprüche.
• Während des Betriebes der Dunstabzugshaube müssen die Metallfettfilter immer eingesetzt sein, ansonsten kann sich Fettdunst in der Haube und im Abluftsystem ablagern.
• Bei Gasherden ist darauf zu achten, dass die Kochstellen nicht ohne Kochgeschirr betrieben werden. Bei offenen Gasflammen können Teile der Dunstabzugshaube durch die aufsteigende Hitze beschädigt werden.
• Flambieren unter der Dunstabzugshaube ist wegen Brandgefahr nicht erlaubt. Die aufsteigende Flamme kann das im Filter abgelagerte Fett entzünden.
• Frittieren oder das Arbeiten mit Ölen und Fetten unter der Dunstabzugshaube darf wegen Brandgefahr nur bei ständiger Beaufsichtigung geschehen. Bei bereits verwendetem Öl steigt das Risiko der Selbstentzündung.
• Sonstige Arbeiten mit offener Flamme sind nicht gestattet. Sie könnten einen Brand auslösen und Metallfettfilter oder sonstige Teile beschädigen. Ausgenommen ist die sachgemäße Benutzung eines Gasherdes.
• Bei Abluftbetrieb der Dunstabzugshaube und Betrieb von schornsteinabhängigen Feuerungen (z.B. Kohleofen) muss für ausreichende Frischluftzufuhr im Aufstellraum gesorgt werden. Befragen Sie in jedem Fall den zuständigen Kaminkehrermeister.

Sicherheitshinweise zur Wartung, Reinigung und Pflege

• Bei allen Wartungs- und Reinigungsarbeiten den Netzstecker ziehen oder die entsprechende Sicherung im Haussicherungskasten ausschalten.
  • Die Dunstabzugshaube darf nicht mit einem Dampfreiniger gesäubert werden.
• Bei Nichtbeachtung der Wartungs- und Reinigungshinweise besteht infolge von Fettablagerungen Brandgefahr.

Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Bei eigenmächtigen Eingriffen oder Eingriffen von nicht autorisierten dritten Personen erlöschen alle Haftungs- und Gewährleistungsansprüche.

Bedienung der Haube

Welche Leistungsstufen sollten gewählt werden?

Die Leistung des Gerätes sollte den anfallenden Koch- und Bratdünsten angepasst werden, d.h. bei wenig Dunst wählen Sie eine niedrige, bei starkem Dunst eine höhere Leistungsstufe.

Bitte beachten Sie, dass Sie das Gerät bereits zusammen mit der Kochstelle einschalten. So kann sich ein Luftstrom aufbauen, bevor Kochdunst entsteht. Dies wirkt sich positiv auf die Absaugleistung aus.

Nach dem Kochen sollte das Gerät noch etwas nachlaufen, um die restlichen Gerüche und verbleibende Feuchtigkeit abzuziehen.

Bedienung mit LED-Display und elektronischer 5-Stufen-Schaltung

Motor An/Aus {×}

Durch Drücken der Taste starten sie den Motor in der

1. Laufstufe. Diese ist dann im Display angezeigt.

Zum Abstellen der Haube die Taste {×}drücken.

Laufstufe verändern { - } / { + }

Die eingestellte Laufstufe können sie mit den Tasten {− } oder {+ } verändern.

Beleuchtung { ☉ }

Drücken sie die Taste {☀} - Das Licht geht an oder aus.

Nachlaufautomatik 15 Minuten { ☑ }

Die Nachlaufautomatik vereinfacht Ihnen nach dem Beenden des Kochens, die noch vorhandenen Gerüche oder Restfeuchtigkeit max. 15 Minuten lang abzuziehen.

Durch Drücken der Taste { ☉ }stellen Sie die Automatik ein und die Haube läuft 15 Minuten nach. Die Anzeige der Laufstufe im Display blinkt jetzt. Dies zeigt an, dass die Nachlaufautomatik aktiviert ist. Sie können jetzt noch die Laufstufe mit + und - verändern.

Am Ende der Nachlaufzeit schaltet sich automatisch sowohl Motor als auch Beleuchtung ab. Die eingestellte Nachlaufzeit können sie auch manuell beenden, indem sie die Taste {✗}drücken.

Wichtiger Hinweis: Fettfilterreinigungsanzeige „C“

Wenn im Display der Buchstabe C blinkt dann zeigt dies ihnen an, dass die Fettfilter-Kassetten gereinigt werden müssen.

Löschen dieses blinkenden C:

Taste { ✗ }solange drücken bis im Display ein „E“ erscheint.

Danach beginnt der nächste Zyklus der Betriebszeit.

Montage des Haubenkörpers mit Schacht (Abb.6a und 6b):

Schieben Sie den kompletten Schacht (Ausrichtung Abluft- oder Umluftbetrieb) über die Motorbox und arretieren Sie diesen mit einer kleinen Schraube an einem Loch an der Motorbox.

Haube im Abluftbetrieb: Schacht-Teleskopteil mit Umluft-Öffnungen nach unten

Haube im Umluftbetrieb: Schacht-Teleskopteil mit Umluft-Öffnungen nach oben

Am Haubenkörper befinden sich 2 Haken zum provisorischen Einhängen in die Motorbox, die beim Einschieben einrasten (Abb.7).

Beim Modell Infinity muss vorher die Glasplatte auf den Haubenkörper aufgelegt und befestigt werden(Abb.7a).

Beim Modell Totem sollten sie die Glasplatte erst nach vollständiger Montage anbringen (Abb.7b)!

Jetzt den Haubenkörper mit den mitgelieferten Schrauben an der Motorbox anschrauben. Den fixierten Schacht lösen (kleine Schraube entfernen und den Schacht vorsichtig in den Haubenkörper gleiten lassen (Abb.8).

Befestigung des Schachtes:

Schacht-Innenteil (Teleskopteil) nach oben ziehen und mit 4 Schrauben an der Montageplatte befestigen (Abb.9).

(Keinen Akkuschrauber benutzen!)

Warnhinweis:

Stromzufuhr während der Montage ausschalten.

Elektrische Verbindung der Motorbox mit dem montierten Haubenkörper:

1. Verbinden Sie den Datenkabelstecker der Bedienungseinheit mit der entsprechenden Dose an der Innenecke der Motorbox.

2. Die Beleuchtungsverbindung stecken sie an der anderen Innecke der Motorbox zusammen (Abb.10)

Vor Inbetriebnahme bitte alle Kartonagen aus der Haube entfernen und sämtliche Schutzfolien von den Edelstahlflächen abziehen.

Montage der Inselhaube

Die Deckenmontage-Platte an der Decke montieren (Abb.1):

Platte anlegen, Löcher für Dübel anreißen und bohren. Dübel einsetzen und dann die Platte mit 4 Schrauben befestigen. Darauf achten, dass die Befestigungspunkte des Schachtes an der Platte zu den Haubenseiten zeigen.

Als nächsten Schritt müssen sie die Gesamtlänge der zu montierenden Inselhaube ermitteln:

Raumhöhe minus Einbauhöhe Unterkante Inselhaube minus Höhe des Inselhauben-Körpers.

Sie haben jetzt das Mass von Unterkante der Motorbox bis ende der anzubringenden Montagestangen.

Vorbereiten der Motorbox mit Montagestangen in der benötigter Länge vor der Montage Abb.2:

Die 4 Montagestangen so an der Motorbox befestigen, daß die errechnete Länge entsteht.

Beim Anbringen der Montagestangen darauf achten, daß die Richtung der Abwinkelungen an der hinteren Motorboxkante nach hinten zeigen; die der Abwinkelungen an der vorderen Motorboxkante nach rechts und links zeigen. Jetzt jede Montagestange an der Motorbox mit 4 Schrauben befestigen.

Weitere Montage an der Deckenplatte (Abb.3/Schritte1-5):

Die Motorbox (mit den Montagestangen) wird mit den Abwinkelungen nach hinten in die 2 hinteren Kerben der Deckenmontage-Platte eingeschoben und die vorderen Montagestangen nach oben, die beiden Stangen leicht von rechts und links nach innen gedrückt, so eingeschoben, daß sie in die Platte einrasten. Die Winkeleisen müssen jetzt mit je 2 Schrauben an jeder Ecke der Montageplatte befestigt werden (Abb.4).

Fertigstellen des Abluftkanals (Abb.5):

Anschluss des individuellen Abluftkanals mit Durchmesser 150 mm (evtl. mit Reduzierstück auf 125 mm).

Achtung: dies bedeutet weniger Luftdurchfluss und möglicherweise ein lauteres Arbeitsgeräusch. Alle Teile gut fixieren.

Beim Umluftbetrieb das Umluftset 40 jetzt einsetzen (Abb.5b).

Verstrebungen einsetzen zum Stabilisieren der Inselhaube (Abb.5a).

Bedienung der Dunstabzugshaube: LCD MultiColor Display

Tageszeit einstellen

Am besten gleich nach Anschließen an die Stromversorgung: Drücken Sie die Tasten und gleichzeitig für 2 Sekunden. Die Uhrzeit blinkt jetzt 5 Sekunden lang. Sie können jetzt während dieses Blinkens mit den Tasten und die Tageszeit einstellen.

Beleuchtung Drücken Sie die Taste. Das Licht geht an oder aus Motor An/Aus Drücken der Taste; der Motor startet in Stufe 2 Leistungsstufen 1-5 Drücken Sie die Taste für weniger und Taste für mehr Leistung

TURBO-Stufe Bei der Leistungsstufe 5 ist der Turbo aktiviert. Der Motor läuft dann für 5 Minuten auf maximaler Leistung; danach stellt sich automatisch die 2. Laufstufe ein zum weiteren Kochen.

2 Timer-Funktionen: Nachlaufautomatik und Wecker-/Eieruhr-Funktion Mit den Tasten und Tastes zur aktuellen Tageszeit einstellen

1. Timer-Möglichkeit bei laufender Dunstabzugshaube einzustellen: Nachlaufautomatik

Sie stellen mit Taste (oder) die gewünschte Uhrzeit ein, bis dahin die Haube noch arbeiten soll. Verstellen können Sie diese Zeit mit den Tasten oder Ist diese Uhrzeit erreicht schaltet sich die Haube komplett ab (Motor und Beleuchtung). Dabei hören Sie einen Warnton für 5 Sekunden.

2. Timer-Möglichkeit bei ausgeschalteter Dunstabzugshaube einzustellen:

Wecker-/Eieruhr-Funktion

Sie stellen mit Taste ☉ (oder ☉) die gewünschte Uhrzeit ein, bei der „der Wecker klingeln soll“. Dann hören Sie für 15 Sekunden einen Warnton.

Fettfilter-Reinigungsanzeige

Bei Aufblinken dieses Symbols sollten Sie jetzt ihre Fettfilter-Kassetten reinigen. Zurückstellen dieser Erinnerung auf Beginn des nächsten Zyklus der Betriebszeit: Taste ✗ für 3 Sekunden drücken.

Bei Stromausfall oder Ziehen des Steckers vom Stromnetz geht die eingestellte Tageszeit verloren. Bei Wiederherstellen der Stromversorgung blinkt die Uhrzeit im Display und Sie können die Tageszeit einstellen. Oder Sie stellen das Blinken ab durch drücken einer beliebigen Taste.

Die Dunstabzugshaube sollten Sie schon zusammen mit der Kochstelle einschalten damit sich ein Luftstrom aufbaut. Dies wirkt sich positiv auf die Abluftleistung aus.

Je nach der Stärke des Wrasens oder Dampfes beim Braten oder Kochen setzen Sie dann eine der Leistungsstufen (niedrig / mittel / hoch) ein.

Einstellen der individuellen Farbe im Display

In der Auslieferung ist die Display-Farbe ORANGE eingestellt.

Um eine Farbe zu ändern muss Licht, Motor und Timer ausgeschaltet und die Zeit der kleinen Uhr muss mit der Zeit der großen Uhr identisch sein.

Zum Anzeigen des eingestellten Farbenmixes ORANGE

die Taste — für 5 Sekunden drücken, es ertönt ein Bippton und im Display erscheint b00.

Dies bedeutet, dass in dem eingestellten Farbenmix ORANGE Blau mit 0 % vertreten ist.

Nochmaliges Drücken der Taste — zeigt im Display r100

(Rot ist mit 100 % im Farbenmix)

Nochmaliges Drücken der Taste — zeigt im Display g10

(Grün ist mit 10 % im Farbenmix)

Zum Verändern der Farbe auf Ihren individuellen Farbton

die Taste — für etwa 5 Sekunden drücken, es ertönt ein Bippton und Sie können die mit b00-100, r00-100 und g00-100 angezeigten Anteile durch drücken der ☑ oder ☒ herabsetzen oder erhöhen.

Speichern Ihrer individuellen Farbe

Halten Sie die Taste — für etwa 5 Sekunden gedrückt. Die Speicherung wird mit einem Bippton bestätigt.

Wenn Sie keine Speicherung möchten drücken sie entweder Taste oder ✿ und Sie verlassen den Einstellungsmodus.

Hintergrundbeleuchtung ein- oder ausschalten (Diese ist ab Werk eingeschaltet)

Licht, Motor und Timer müssen dazu ausgeschaltet und die Zeit der kleinen Uhr muss mit der Zeit der großen Uhr identisch sein.

Zum Abschalten Taste + für 5 Sekunden drücken, Sie hören einen Bippton und die Hintergrundbeleuchtung ist abgeschaltet. Zum Einschalten dasselbe nochmals machen.

Blau (%) Rot(%)		Grün(%)	Farbe
		100100100	Mint
		1001000	Hellgrün
		10000	Grün
		00100	Blau
		010050	Violctt
		01000	Rot
0	0	0	Farblos
0	100	10	Orange

Montage der Haube allgemein

Wichtige Hinweise

Aus Sicherheitsgründen muss der Abstand zwischen Kochfläche und Haubenunterseite bei Elektrokochstellen min. 65 cm bis max. 75 cm und bei Gaskochstellen min. 75 cm bis max. 80 cm betragen.

Vor dem elektrischen Anschluss ist zu prüfen, ob die auf dem Typenschild angegebene Spannung mit der vorhandenen örtlichen Netzspannung übereinstimmt. Das Typenschild befindet sich im Inneren der Haube. Sie sehen es nach dem Abnehmen der Fettfilter neben dem Motor.

Bei Abluftbetrieb muss das Abluftsystem inkl. Mauerkasten mindestens einen Durchmesser von 125 mm haben. Um eine optimale Lüftungsleistung und ein ruhiges Betriebsgeräusch zu erreichen, empfehlen wir ein Abluftsystem mit Durchmesser 150 mm.

Beim Verlegen der Abluftleitung sollten Sie Folgendes beachten:

- Kurze, gerade Abluftstrecken wählen!

- Möglichst wenig Rohrbögen wählen!

- Keine Rohre mit spitzen Winkeln verwenden, sondern mit runden Bögen!

- Abluftkästen und -leitungen mit Durchmesser 100 mm sind ungeeignet. Durch Einbau oder reduzieren einer Abluftleitung auf den Durchmesser 100 mm entfällt der Garantieanspruch auf die Gerätefunktion.

•Die Haube soll an einer gemauerten Wand befestigt werden. Ungeeignet ist eine Holzwand, da diese wie ein Resonanzkörper wirken und höhere Betriebsgeräusche verursachen kann.

- Keinen Kunststoff- Flex- Abluftschlauch verwenden, da dieser die Luftlaufgeräusche unangenehm verstärken kann.

- Kunststoffschläuche mit Drahtgeflecht sind feuerpolizeilich verboten. Da sie sich erwärmen und dehnen können durch Luftverwirbelung Druckverluste bis zu 30 % entstehen.

- Beim Bohren von Dübellöchern ist darauf zu achten, dass die in der Wand verlaufenden Leitungen (Strom, Gas, Wasser) nicht beschädigt werden!

Elektroanschluss

Die Haube wird vom Werk mit Anschlussleitung und Stecker ausgeliefert. Sie kann an jede vorschriftsmäßig installierte und abgesicherte Schutzkontaktsteckdose mit 230 Volt Wechselstrom, 50 Hz angeschlossen werden.

Aus optischen Gründen wird die Steckdose hinter dem Schacht vorgesehen, damit diese nicht sichtbar ist. Weil die Steckdose nach Montage des Schachtes nicht mehr zugänglich ist, muss für Wartungsarbeiten der Stromkreis, an den die Haube angeschlossen ist, abschaltbar sein.

Das Gerät entspricht der Schutzklasse 1.

Die Haube darf auf keinen Fall an einen im Betrieb befindlichen Rauch- oder Abgaskamin anderer Geräte (Boiler, Kessel, Öfen, etc.) angeschlossen werden. Es darf auch kein Schacht verwendet werden, welcher der Be- oder Entlüftung von Räumen oder Feuerstellen dient. Bei Anschluss an stillgelegte Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Kaminkehrmeisters einzuholen.

Die jeweiligen Länder-Bauvorschriften sind unbedingt zu beachten!

Wartung, Reinigung und Pflege

Achtung:

Vor sämtlichen Wartungs- und Reinigungsarbeiten müssen Sie den Netzstecker ziehen bzw. die Sicherung ausschalten oder herausschrauben!

Wartungsintervalle

Die Dunstabzugshaube sollte unbedingt regelmäßig gewartet werden, um die Leistungsfähigkeit des Geräts auf lange Zeit zu gewährleisten. Wenn der Metallfettfilter mit Fett- und Schmutzpartikeln zugesetzt ist, wird die Funktion des Geräts stark beeinträchtigt.

Der Aktivkohlefilter (nur bei Umluftbetrieb) ist weder waschbar noch regenerierbar und muss deshalb regelmäßig ausgetauscht werden. Ersatzkohlefilter können Sie bei ihrem vertrauten Fachhändler bestellen.

Reinigungs-Intervall der Metallfettfilter:

Entsprechend Ihren Koch- und Bratgewohnheiten sollten Sie die Metallfettfilter etwa alle ein bis zwei Wochen reinigen.

Austausch-Intervall der Kohlefilter:

Der Aktivkohlefilter sollte nach etwa drei Monaten ausgetauscht werden.

Die Reinigungs- und Austausch-Intervalle müssen generell eingehalten werden, damit sich der Fettdunst nicht an Küchenwänden und -möbeln niederschlagen kann und das Gerät nicht an Leistung und Funktionalität verliert.

Reinigung der Haube

Netzstecker ziehen bzw. die Sicherung ausschalten!

Die Haube darf nicht mit einem Dampfreiniger gesäubert werden.

Falsche Reinigung des Edelstahl und sonstiger Oberflächen kann zu farblichen Veränderungen und zu Beschädigungen führen.

Wir empfehlen Ihnen deshalb, die Außenflächen der Haube mit einem speziellen Edelstahl-Pflegemittel direkt nach dem Einbau der neuen Haube zu schützen. Ein Schutzfilm verhindert sichtbare Fingerabdrücke und erleichtert die Reinigung des Edelstahls. Pflegen Sie das Gerät mit einem weichen Tuch, nicht mit Küchen-Papiertüchern.

Aggressive Reinigungsmittel, wie z.B. Essigreiniger, Scheuermittel, Schleifgranulat oder spitze Gegenstände beschädigen die Oberfläche Ihrer Haube.

Abnehmen und Reinigen der Metallfettfilter

Abnehmen der Metallfettfilter

Drücken Sie die Griffleiste geringfügig nach hinten und entnehmen Sie die Metallfettfilter schräg nach unten.

Reinigung der Metallfettfilter

• Die Metallfetffilter in heißem Spülwasser gut einweichen, dann mit einer weichen Bürste reinigen und anschließend mit heißem Wasser gut abbrausen. Eventuell den Vorgang wiederholen.

•Die Metallfettfilter können auch in der Geschirrspülmaschine bei einem Normalprogramm mit 55 °C gereinigt werden. Bitte nicht die Intensivstufe benutzen, da Beschädigungen am Metallfettfilter auftreten können.

- Aufgrund möglicher Fettablagerungen an Geschirr oder der Ansammlung von Speiseresten im Gittergewebe sollten die Metallfettfilter separat von Geschirr und Gläsern gereinigt werden. Stark zugesetzte Metallfettfilter sollten vorher in heißem Spülwasser gut eingewicht werden.

Hinweis:

Beim Reinigen der Metallfetfilter darauf achten, dass das Gitter nicht beschädigt wird. Durch häufiges Reinigen oder durch die Verwendung von aggressiven Reinigungsmitteln können Farbveränderungen an der Metalloberfläche auftreten. Diese haben keinen Einfluss auf die Filterfunktion und sind kein Reklamationsgrund.

Nach der Reinigung setzen Sie den trockenen Metallfettfilter mit der Hinterkante zuerst in den Rahmen der Haube ein. Filter nach oben klappen, Griffleiste kurz betätigen und Fettfilter in endgültiger Lage einrasten lassen.

Montage der Haube allgemein

Sichtlich beschädigte Ware, die trotzdem montiert wird, ist generell vom Umtausch ausgeschlossen.

Bitte nehmen Sie vor der Montage der Haube eine Prüfung auf Vollständigkeit und eventuelle Schäden vor.

Abluft- oder Umluftanschluss

Beim Abluftbetrieb wird der Dunst über einen Abluftkanal mit Mauerkasten nach draußen - aus der Küche heraus - geführt.

Beim Umluftbetrieb wird der Dunst von Fettrückständen und Gerüchen befreit und wieder in die Küche ausgestoßen. Wenn Sie Kochgerüche binden wollen, müssen Aktivkohlefilter in die Haube eingesetzt werden. Dabei wird allerdings nicht die Feuchtigkeit, die beim Kochen entsteht, aus der Küche entfernt!

Der Einsatz des Aktivkohlefilters erhöht den Saugwiderstand des Gebläses, d.h. der Luftdurchsatz verringert sich. Die Dunstabzugshaube zieht dadurch schlechter ab und das Geräusch des Luftstroms wird lauter.

Werkseitig wird die Haube ohne Aktivkohlefilter geliefert, d.h. die Hauben sind für Abluftbetrieb vorgesehen. Aktivkohlefilter für Ihre entsprechende Haube können Sie bei Ihrem vertrauten Fachhändler bestellen.

Hinweise zu baulichen Voraussetzungen

Beim Nutzen einer Dunstabzugshaube im Abluftbetrieb sind folgende Hinweise zu beachten.

In Küchen/Räumen ohne offene Feuerstelle sollte die Luftzufuhr für den Raum mindestens so geschaffen sein, dass in diesem Raum kein Unterdruck entsteht und die Haube gut funktionieren kann.

Wichtig: In Küchen/Räumen mit offener Feuerstelle, z.B. Kachel- oder Kohleöfen, Kaminen, etc. muss grundsätzlich eine ausreichende Frischluftzufuhr sichergestellt sein. Am besten durch einen Ab- und Zuluft-Mauerkasten oder durch eine Absicherung mit einem Fensterkippschalter.

Am besten erkundigen Sie sich vor der Planung bei Ihrem zuständigen Kaminkehrermeister. Vor Inbetriebnahme muss dann die Haube sowie die Ab- und Zuluftleitung von diesem abgenommen werden.

Die Beleuchtung ist ausgefallen / Ein Leuchtmittel ist defekt

• Sind die Leuchtmittel fest eingedreht?

- Sitzt die Halogenlampe bis zum Anschlag in der Fassung?

Wenn ja, ist das Leuchtmittel defekt. Tauschen Sie dieses bitte aus.

Wir setzen folgendes Leuchtmittel ein:

Halogenlampe G4 20W/12V

Sie erhalten Ersatz im Baumarkt oder Elektrofachhandel.

Warnhinweise!

Bevor Lampenaustausch bzw. überprüfen einer defekten Lampe:

Netzstecker ziehen bzw. Sicherung ausschalten!

Nicht in das helle Halogenlicht blicken!

Austausch des Leuchtmittels:

Halogenlampe G4 20W/12V

Aktivkohlefilter austauschen (nur bei Hauben im Umluftbetrieb)

Der Aktivkohlefilter in Ihrer Dunstabzugshaube ist Modell: AF 300 / Af500 (waschbar)

Hinweis: Bei Einsatz der Haube im Umluftbetrieb sollte nach Beendigung des Kochvorganges die Nachlaufautomatik etwa 10-15 Minuten zum Nachtrocknen des Kohlefilters eingesetzt werden.

Die Position des Aktivkohlefilters ist hinter dem/n Metallfettfilter/n. Diese Fettfilter müssen herausgenommen werden.

Warnhinweis:

Netzstecker ziehen bzw. die Sicherung ausschalten!

Einsetzen und Herausnehmen des Kohlefilters:

An den Seiten unterhalb des Motors sind zwei Auflageschienen angebracht. Schieben sie den Kohlefilter unterhalb dieser Schienen nach hinten oben ein. Jetzt die vordere Kante (mit dem Clip) nach oben schieben bis die Stifte in die vorgesehenen Schlitze einrasten.

Zum Herausnehmen die Cliplasche eindrücken und den Kohlefilter entnehmen.

Der Kohlefilter kann per Hand oder in einem Geschirrspüler bei einem Normalprogramm bis max. 55° gewaschen werden. Bitte keine Intensivstufe benutzen, da Beschädigungen auftreten können.

Die Einsatzzeit ist abhängig von der Menge und Intensität des Kochens. Je mehr sie kochen, desto kürzer ist die Einsatzzeit.

Es sollten bei normalem Gebrauch nach ca. 3-4 Monaten die Kohlefilter gewaschen werden. Die Kohlefilter sind 3x waschbar und 4x benutzbar. Nach letztem Gebrauch bitte den Kohlefilter beim Sondermüll entsorgen.

Was tun bei Problemen?

Die Haube funktioniert überhaupt nicht:

• Wurde evtl. die Sicherung in der Hausinstallation ausgelöst?

Stromversorgung der Haube, bzw. Hauptsicherung/Sicherungen überprüfen

- Ist der Netzstecker eingesteckt?

Ziehen Sie den Netzstecker, um die Steuerelektronik in den Ausgangszustand zu versetzen (Reset). Warten Sie etwa 20 Sekunden bevor Sie den Netzstecker wieder einstecken.

Alternativ können Sie auch die entsprechende Netzsicherung für den o.g. Zeitraum aus- und dann wieder einschalten.

Die Leistung der Haube ist unzureichend/das Betriebsgeräusch ist erhöht:

- Ist die Größe der Abluftleitung ausreichend?

Der Querschnitt der Luftleitung (von Haube bis Mauerkasten inkl.) sollte 150 mm betragen. Eine Luftleitung mit Querschnitt 125 mm kann evtl. die Leistung des Motors beeinträchtigen.

- Wenn der Mauerkasten mit einem Fliegengitter versehen ist, kann dies den Luftdurchfluss bremsen.

Sollte dies der Fall sein, bitte das Fliegengitter entfernen.

- Wenn die Abdeckplatte des Mauerkastens feste, sehr schräge Lamellen hat, sollte man die Platte entfernen, um festzustellen, ob sich das Problem damit löst.

Setzen Sie eine Abdeckplatte mit beweglichen Lamellen ein, da diese den Luftstrom am wenigsten behindert.

• Sind die Metallfettfilter sauber?

- Nur bei Umluftbetrieb - Wurden die Kohlefilter bereits vor über sechs Monaten eingesetzt? Dann sollten Sie diese bitte wechseln

• .Wird die der Küche entnommene Luft durch genügend frische Luft ausgeglichen, damit sich kein Unterdruck aufbaut?

Eine Lampe der Haubenbeleuchtung ist ausgefallen:

Bitte tauschen sie diese Lampe aus (Abb.S.14): Austausch der verschiedenen Leuchtmittel

Warnhinweis:

Beim Austausch einer Lampe oder Feinsicherung unbedingt die Stromversorgung unterbrechen. Ansonsten besteht die Gefahr eines Stromschlages.

Die Einschaltgarantie für Leuchtmittel ist 8 Tage

Es werden hochwertige Leuchtmittel mit langer Lebensdauer eingesetzt. Diese können aber durch nicht vorsehbare und auch nicht vom Hersteller verursachte Umstände kaputt gehen. Deshalb fallen nach Ende der Einschaltgarantiezeit Leuchtmittel nicht mehr unter die Gewährleistungs- bzw. Garantieverpflichtung.

Blinkende Anzeige im Display der Haubenbedienung:

Bei LED-Display mit Zahlen

- zeigt aktivierte Nachlaufautomatik an

- ein blinkendes "C" ist die Fettfilterreinigungs-Erinnerung

Bei LCD-Multicolor-Display

■ wenn die Uhrzeit ist noch nicht eingestellt ist

■ das Symbol der Fettfilterreinigungs-Erinnerung

Die Erklärungen dazu und wie sie diese Anzeigen löschen können finden sie ab S.6 Bedienung der Haube.
