Produkttyp	Dunstabzugshaube (Inselhaube, Deckenmontage)
Modell	ASD 124.1 S (ASTERION Serie)
Abmessungen (B x T)	1200 x 700 mm
Höhe unter Decke	179 mm
Gewicht	32,5 kg
Netzanschluss	220–240 V~50 Hz
Beleuchtung	4 x Halogen 50 W (Sockel GU10)
Motorleistung	Externer Motor (nicht im Lieferumfang)
Max. Luftdurchsatz	Abhängig vom externen Motor
Absicherung	10 A
Schutzklasse	1
Filter	Metallfettfilter (spülmaschinengeeignet)
Filterreinigungsintervall	Alle 1–2 Wochen
Steuerung	Fernbedienung
Funktionen	4 Leistungsstufen, Beleuchtung dimmbar, Nachlaufautomatik (15 Min.), automatische Sicherheitsabschaltung (4 Std.), Not-Ausschalter
Besonderheiten	Anschluss für externen Motor, Fensterkippschalter optional, Abluftanschluss Ø 150 mm
Garantie	2 Jahre
Kundendienst	[phone]
Hersteller	SILVERLINE Küchengeräte und Handel GmbH, Lilienthalstraße 26, 41515 Grevenbroich
Konformität	CE, EMV-Richtlinie 2004/108/EG, Niederspannungsrichtlinie 2006/95/EG
Reinigungshinweise	Keine Dampfreiniger, keine scheuernden Mittel; Edelstahlpflege mit Spray PS 500
Ersatzteile	Metallfettfilter, Halogenleuchte 50W GU10, Feinsicherung 1A flink

Häufig gestellte Fragen - ASD 124.1 S SILVERLINE

Wie reinige ich die Metallfettfilter?

Die Metallfettfilter können alle 1–2 Wochen in heißem Spülwasser eingeweicht und mit einer weichen Bürste gereinigt werden. Sie sind auch spülmaschinengeeignet (Programm max. 55°C). Nach der Reinigung gut abspülen und trocknen lassen. Bei starker Verschmutzung vorher einweichen.

Wie kann ich die Beleuchtung dimmen?

Drücken Sie die Taste ④ auf der Fernbedienung, um das Licht einzuschalten. Halten Sie die Taste gedrückt, bis die gewünschte Helligkeit erreicht ist. Doppelklick auf Taste ④ bei ausgeschaltetem Licht stellt die volle Lichtstärke wieder her.

Was tun, wenn die Beleuchtung ausfällt?

Überprüfen Sie zuerst, ob das Leuchtmittel defekt ist. Tauschen Sie es gegen eine Halogenleuchte 50W/230V mit Sockel GU10 aus. Fällt die gesamte Beleuchtung aus, könnte die Feinsicherung (1A, flink) durchgebrannt sein. Ersetzen Sie diese in der schwarzen Elektronikbox (siehe Abb. 7).

Wie stelle ich die Nachlaufautomatik ein?

Drücken Sie bei laufendem Motor die Taste ② auf der Fernbedienung für ca. 5 Sekunden. Die Nachlaufautomatik ist aktiviert, wenn die Leuchtdiode der eingestellten Laufstufe blinkt. Nach 15 Minuten schalten sich Motor und Beleuchtung automatisch aus. Sie können die Automatik vorzeitig beenden, indem Sie Taste ② oder ③ drücken.

Wie schalte ich die Haube im Notfall aus?

Entfernen Sie den rechten hinteren Metallfettfilter. Dahinter befindet sich eine schwarze Box mit dem Not-Ausschalter. Kippen Sie den Schalter auf Stellung 0, um die Haube stromlos zu schalten.

Welche Sicherheitshinweise muss ich beachten?

Wichtig: Die Haube nie ohne Metallfettfilter betreiben (Brandgefahr). Kein Flambieren unter der Haube. Kinder und hilfebedürftige Personen nur unter Aufsicht. Bei der Montage auf Versorgungsleitungen achten. Elektroarbeiten nur von autorisiertem Fachpersonal. Vor Reinigung oder Lampenwechsel Stromversorgung unterbrechen.

Kann ich die Haube ohne Filter betreiben?

Nein, der Betrieb ohne Metallfettfilter ist untersagt. Fehlende Filter führen zu massiven Fettablagerungen in der Haube und den Abluftkanälen, was die Brandgefahr erhöht und die Funktion beeinträchtigt.

Wie tausche ich die Halogenlampen aus?

Entfernen Sie die Metallfettfilter neben der defekten Lampe. Lösen Sie die Rändelschrauben am Lampenbügel (Abb. 6) und ziehen Sie den Bügel mit der Lampe heraus. Tauschen Sie die defekte Lampe (50W/230V, GU10) aus, schieben Sie den Bügel wieder ein und ziehen Sie die Schrauben an. Achten Sie darauf, vorher die Stromversorgung zu unterbrechen.

Welche Garantie gilt?

Es gilt eine Garantie von 2 Jahren ab Kaufdatum. Sie umfasst kostenlose Reparatur oder Austausch bei Produktions- oder Materialfehlern. Ausgenommen sind Schäden durch unsachgemäßen Gebrauch, falsche Abluftleitung, Verschleißteile (Filter, Leuchtmittel) und äußere Beschädigungen nach Montage. Der Garantieanspruch erlischt bei gewerblicher Nutzung.

Wie installiere ich die Haube richtig?

Die Haube wird flächenbündig an der Decke über dem Kochfeld montiert. Sie benötigen einen stabilen Holzrahmen mit Ausschnitt (für ASD 124: 1158 x 656 mm). Ein externer Motor und eine Abluftleitung (Ø 150 mm) sind erforderlich. Schließen Sie die Haube an die Stromversorgung und den externen Motor an (6-adrige Lüsterklemme). Optional kann ein Fensterkippschalter angeschlossen werden.

BEDIENUNGSANLEITUNG ASD 124.1 S SILVERLINE

Dunstabzugshauben Asterion

Bedienungs- und Montageanleitung

Für die Ausführungen: ASD 104 (Breite : 100 cm)

Übersicht Dunstabzugshaube....4

Technische Daten 5

1 Sicherheitshinweise....6

1.1 Bedienungsanleitung....6
1.2 Verwendete Hinweise....6
1.3 Kinder, besondere Personen....7
1.4 Bestimmungsgemäße Verwendung....7
1.5 Feuergefahr 8
1.6 Stromversorgung....8
1.7 Defektes Gerät 8

2 Auspacken und Montage....9

2.1 Auspacken....9
2.2 Montage und Elektroanschluss 9
2.3.1 Prüfen der Dunstabzugshaubenteile 9
2.3.2 Allgemeines zur Montage....10
2.3.3 Montageabbildungen....11
2.3.4 Vorbereitungen zur Haubenmontage....12
2.3.5 Montage der Dunstabzugshaube / Fensterkippschalter 13

3 Bedienung der Dunstabzugshaube....15

3.0 Fernbedienung 15
3.1 Beleuchtung....15
3.2.1 Leistungsstufe Gebläse wählen.... 16
3.2.2 Nachlaufautomatik....16
3.2.3 Automatische Sicherheitsabschaltung....17
3.2.4 Not-Ausschaltung des Geräts....17

4 Wartung 18

4.1 Allgemeine Wartungshinweise 18
4.2 Dunstabzugshaube reinigen....18
4.2.1 Reinigungs- und Pflegehinweise 18
4.3 Metallfettfilter reinigen 19
4.4 Metallfettfilter abnehmen und einsetzen....20
4.5 Wartungsintervalle....22
4.6 Leuchtmittel wechseln 22
4.7 Beleuchtung ausgefallen/Feinsicherung....24

5 Störungen/Ursachen/Lösungen 25

6 Ersatzteile und Entsorgung 26

7 Garantie / Kundendienst....27

7.1 Garantiebedingungen 27
7.2 Garantiefall 27
7.3 Konformitätserklärung im Sinne der EMV-Richtlinie....28

Vielen Dank!

Lieber Kunde,

wir bedanken uns für das in uns gesetzte Vertrauen und den Erwerb dieser SILVERLINE- Dunstabzugshaube.

Dieses Gerät ist so konzipiert, dass es den Anforderungen zum privaten Gebrauch im Haushalt entspricht.

Wir bitten Sie, diese Bedienungsanleitung, die die Grundlage allen Handelns an der Haube ist, genau zu beachten.

Das Gerät entspricht den europäischen Sicherheitsbedingungen nach CE.

Für Schäden an Personen und Gegenständen, die auf eine fehlerhafte oder unsachgemäße Installation, Nutzung oder Handhabung des Geräts zurückzuführen sind, übernimmt der Hersteller keinerlei Haftung.

Sie erreichen unseren Kundendienst unter folgender Nummer:

Hotline Kundendienst

Tel.: [phone]*

Fax: [phone] - 11

*(0,14 €/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 €/Min.)

Stand: März 2010

Per E-Mail:

[e-mail]

© Jede Vervielfältigung oder auszugsweise Veröffentlichung ist verboten.

Der Hersteller behält sich das Recht vor, evtl. notwendige Modellmodifizierungen an den Gerätetypen vorzunehmen. Dies betrifft Änderungen hinsichtlich der Bedienerfreundlichkeit, des Schutzes der Benutzer und des Gerätes sowie Anpassungen an den aktuellen technischen Standard.

Sollten Sie trotz unserer eingehenden Qualitätskontrolle etwas zu beanstanden haben, wenden Sie sich bitte an unseren Kundendienst.

Heben Sie diese Bedienungsanleitung an einem leicht zu erreichenden Platz auf.

Ihr SILVERLINE-Team

Übersicht Dunstabzugshaube

1 Netzstecker
2 Haubengehäuse
3 Beleuchtung
4 Randabsaugungs-Platten abklappbar
5 Metall-Fettfilter
6 Leuchtdioden der Hauben-Fernbedienung

Technische Daten

Modellname: ASTERION
Netzanschluss: 220-240 V~50 Hz
Beleuchtung:Halogen 4 x 50 W
Motorleistung: -
Nennleistung: -
Absicherung: 10 A
Maße (BxT):- 100 cm Variante- 120 cm Variante	1000 x 700 mm1200 x 700 mm
Höhe unter der Decke: 179 mm
Gewicht:- 100 cm Variante- 120 cm Variante	27,7 kg32,5 kg
max. Luftdurchsatzbei Abluft m^3/h :	Leistung entsprechend den Daten des gewählten Externen Motors
Schutzklasse: 1

1 Sicherheitshinweise

1.1 Bedienungsanleitung

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit der Dunstabzugs-haube arbeiten.

Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Bei Weitergabe des Gerätes an Dritte, Bedienungsanleitung mitgeben.

Hinweise unbedingt beachten, um Verletzungen von Personen und Schäden am Gerät zu vermeiden.

Für Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung entstehen, übernimmt der Hersteller keine Haftung.

1.2 Verwendete Hinweise

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Hinweise sind unbedingt zu beachten, um Unfälle und Schäden am Gerät zu vermeiden.

WARNUNG!

Warnt vor Gefahren für die Gesundheit und zeigt mögliche Verletzungsrisiken an.

Weist auf Gefährdungen für das Gerät oder andere Gegenstände hin.

VORSICHT!

Weist auf eine mögliche Gefährdung hin, die zu Sachschäden führen kann, wenn sie nicht vermieden wird.

HINWEIS!

Zeigt Tipps und Informationen an.

Verweist auf ein anderes Kapitel, einen Absatz oder Hinweis.

1 Sicherheitshinweise

1.3 Kinder, besondere Personen

1.4 Bestimmungsgemäße Verwendung

Personen (einschließlich Kinder), die wegen geistigen, physischen oder motorischen Fähigkeiten nicht in der Lage sind, das Gerät sicher zu benutzen (besondere Personen), dürfen das Gerät nicht ohne Aufsicht oder nur bei Anweisungen durch eine verantwortliche Person benutzen.

Gerät nicht unbeaufsichtigt lassen. Verwendung nur mit größter Vorsicht, wenn Kinder oder besondere Personen, die die Gefahren nicht richtig einschätzen können, in der Nähe sind.

Verpackungsmaterialien:

• nicht zum Spielen verwenden. Es besteht Erstickungsgefahr.
• Verpackungsmaterial ordnungsgemäß entsorgen (Ersatzteile und Entsorgung).

Die Dunstabzugshaube ist ausschließlich zum Reinigen des von der Kochstelle aufsteigenden Kochdunstes und für den privaten Gebrauch im Haushalt bestimmt.

• Das Gerät nur im Haushalt einsetzen.
• Das Gerät ist nicht für die gewerbliche Nutzung bestimmt.
• Dunstabzugshaube nur für den Einsatz über Elektro- oder Gaskochstellen.
• Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.

Insbesondere zu unterlassen:

• Der Betrieb der Dunstabzugshaube ohne Metallfettfilter. Fehlender Metallfettfilter führt zu massiven Fettablagerungen in der Dunstabzugshaube und den Abluftkanälen.
• Flambieren unter der Dunstabzugshaube. Es kann zur Entzündung von Fettablagerungen kommen.
• Der Betrieb der Kochstellen (aller Beheizungsarten: Gas, Elektro, etc.) ohne Kochgeschirr.

1 Sicherheitshinweise

• Offene Flamme kann zu Entzündungen in der Dunstabzugshaube führen.
• Reinigen der Dunstabzugshaube mit nicht dafür zugelassenen Mitteln oder Geräten, z. B. mit einem Dampfreiniger (Wartung).
• Reparaturarbeiten durch nicht autorisiertes Personal (Kundendienst).

1.5 Feuergefahr

WARNUNG!

Verbrennungsgefahr. Bei falschem Betrieb der Dunstabzugshaube kann es zu Verbrennungen kommen.

-Wartungs- und Reinigungshinweise korrekt einhalten (4.6 Wartungsintervalle).

Grundsätzlich zu unterlassen:

- Kochen, Braten und Grillen mit offener Flamme wegen Brandgefahr.

1.6 Stromversorgung

WARNUNG!

Stromschlag. Die Dunstabzugshaube wird mit elektrischem Strom betrieben. Bei falscher Montage, Handhabung und Betrieb kann es zu schweren oder tödlichen Verletzungen kommen. Sicherheitshinweise beachten.

1.7 Defektes Gerät

Defekte Dunstabzugshaube nicht einbauen oder betreiben. Reparaturarbeiten sind durch vom Hersteller autorisiertes Fachpersonal durchzuführen (↔ Kundendienst).

Bei Eingriffen von nicht autorisiertem Personal erlöschen Garantie- und Gewährleistungsansprüche (Garantie).

2 Auspacken und Montage

2.1 Auspacken

Die Verpackungsmaterialien sind recyclebar. Sparen Sie Rohstoffe und verringern Sie das Abfallaufkommen. Verpackungen dem Materialkreislauf wieder zuführen. Ihr Fachhändler nimmt die Verpackung zurück (6.2 Entsorgung).

2.2 Montage und Elektroanschluss

Bei der Montage und dem Elektroanschluss Sicherheitshinweise (Sicherheitshinweise) beachten. Vor der Montage die Montageanleitung vollständig durchlesen.

Hinweise unbedingt beachten, um Verletzungen von Personen und Schäden am Gerät zu vermeiden.

Für Schäden, die durch Nichtbeachtung dieser Montageanleitung entstehen, übernimmt der Hersteller keine Haftung.

2.3.1 Prüfen der Dunstabzugshaubenteile

Dazu gehören:

- Dunstabzugshaube ohne Motor

Zubehör:

- 10 Schrauben und Unterlegscheiben

2 Auspacken und Montage

2.3.2 Allgemeines zur Montage

Die Dunstabzugshaube wird flächenbündig an der Decke mittig über das Kochfeld angebracht.

Lebensgefahr durch Beschädigung von Versorgungsleitungen. Beim Bohren können Versorgungsleitungen (Strom-, Gas- und/oder Wasserleitungen) beschädigt werden. Vor dem Bohren über den Verlauf von Versorgungsleitungen informieren (z. B. mit einem Suchgerät für metall- und spannungsführende Leitungen).

2 Auspacken und Montage

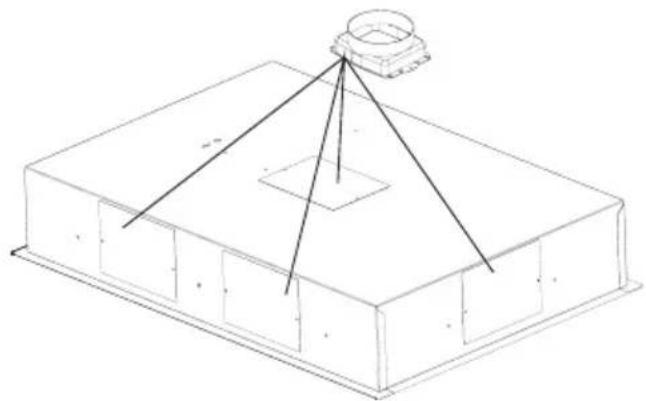

2.3.3 Montageabbildungen

2 Auspacken und Montage

2.3.4 Vorbereitungen zur Haubenmontage

1. Deckenausschnitt

- Sie benötigen einen Deckenausschnitt mit einem stabilen Holzrahmen aus Kanthölzern oder ähnlichem.

Die Ausschnittmaße sind:

Asterion 1000 mm

(ASD 104) 958 mm x 656 mm

Asterion 1200 mm

(ASD 124) 1158 mm x 656 mm

2. Abluftkanal- Anschlussrichtung

An der Stelle im Holzrahmen, an der Sie den Abluftkanal an die Haube anschließen, muss in den Holzrahmen eine Aussparung für die Abluftleitung eingebracht werden.

3. Einbau des Abluftkanals von der Haube zum Externen Motor

- Sie können die Abluft von allen Richtungen an die Haube anschließen (Abb.M1). Durch entsprechendes Drehen der Haube horizontal finden Sie einen Luftauslass zu der gewünschten Seite. Die nicht benötigten Luftauslässe mit den Abdeckplatten schließen.

- Wir raten Ihnen vor dem Einbau der Haube Vega den Externen Motor einzubauen und die Abluftleitung mit Durchmesser 150 mm zu dem vorbereiteten Deckenausschnitt für die Haube zu verlegen.

Und dann schon den Abluftstutzen an diese Abluftleitung ansetzen und mit der Rohrschelle fest verbinden.

Am Abluftstutzen sind 2 Stück M4-Schrauben integriert.

Nach Einbau der Deckenhaube ziehen Sie von innen den Abluftstutzen samt Abluftleitung ans Haubengehäuse und können dort mit den Flügelmuttern den Stutzen fest anziehen.

2 Auspacken und Montage

2.3.5 Montage der Dunstabzugs-haube / Fensterkippschalter

ACHTUNG!

Defekte Dunstabzugshaube nicht einbauen oder betreiben. Reparaturarbeiten sind durch vom Hersteller autorisiertes Fachpersonal durchzuführen

(→Kundendienst).

Abb. 2: Elektronik-Boxen

• An der Haube die Randabsaugungsplatten abklappen und die Metall-Fettfilter herausnehmen (Abb.M2a + M2b).
• Das Kabel, das von dem Externen Motor kommt, an der Oberseite der Haube durch ein Loch (mit Gummiring geschützt) etwa 30 cm weit ziehen.
• Nun die Haube (Netzstecker) an die Stromversorgung anschließen.
• Die Haube wird nun in den Ausschnitt bis Anschlag des Haubenrahmens eingeschoben und von innen durch die Seitenbleche am Holzrahmen festgeschraubt (Abb.M3).
• Wie vorher beschrieben die Abluftleitung am Haubengehäuse befestigen.
• Den Deckel der schwarze Verbindungs-Box (Abb.2) abschrauben. Darin befindet sich eine Lüsterklemmenleiste für 6 Drahtverbindungen. Das vom Externen Motor kommende Kabel hat auch 6 Drähte. Diese mit den gleich markierten Drähten in den Lüsterklemmen verbinden. Und den Deckel wieder auf die Box schrauben.

2 Auspacken und Montage

2.3.5 Montage der Dunstabzugshaube / Fensterkippschalter

Vorbereiteter Anschluss für einen Fensterkippschalter mit Kabelverbindung

Abb. 3.1: Anschluss Fensterkippschalter

In dem Haubengehäuse ist in einer kleinen schwarzen Box eine Lüsterklemme mit eingesetzter Kabelbrücke installiert (Abb. 3.2).

Öffnen Sie die Box indem Sie den Deckel an den langen Seiten zusammendrücken ① und abnehmen ②.

Die Kabelbrücke abschrauben und herausnehmen. Die Kabel des Fensterkippschalters durch eines der Justierlöcher führen, in die jetzt leeren Lüsterklemmen einstecken und festschrauben. Den Deckel der Box wieder aufsetzen ①.

3 Bedienung

3.0 Fernbedienung

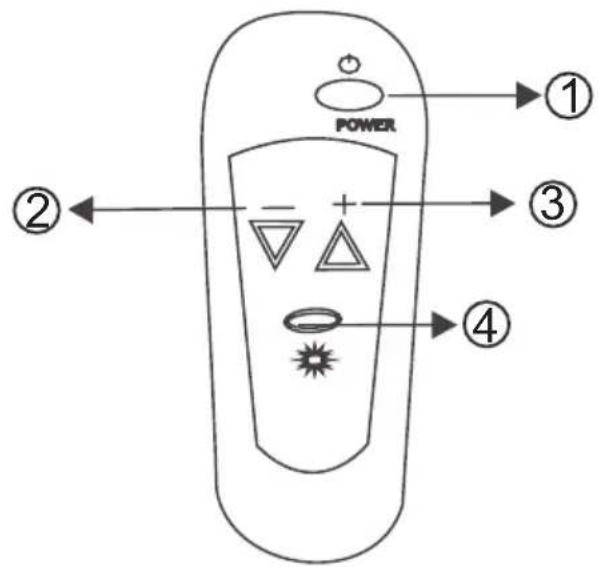

Abb. 3: Fernbedienung

3.1 Beleuchtung einschalten, ausschalten und dimmen

Diese Dunstabzugshaube ist mit der beiliegenden Fernbedienung regelbar. Die Symole entsprechen den Symbolen an der Bedienfläche der Haube

• ① Haube ein- oder ausschalten
• ② oder ③ Laufstufe mit – oder + verstellen
• ④ Licht ein- oder ausschalten
• ④ Nachlaufautomatik 15 Minuten einstellen

Dazu: Taste④ einige Sekunden lang drücken.

Dazu:

Taste④ drücken, Licht geht an. Erneut drücken, Licht geht aus.

Licht dimmen: Taste④ gedrückt halten bis die gewünschte Lichtstärke erreicht ist.

HINWEIS!

Die volle Lichtstärke erhalten Sie durch Doppelklick auf die Taste ④ bei ausgeschalteter Beleuchtung.

HINWEIS!

Bereits bei Inbetriebnahme der Kochstelle das Gebläse der Dunstabzugshaube einschalten. Koch- und Bratdünste werden so optimal abgesaugt. Nach dem Abschalten der Kochstelle Gebläse ca. 10 - 15 Min. nachlaufen lassen (Nachlaufautomatik).

3 Bedienung

3.2.1 Leistungsstufe Gebläse wählen

Abb. 4: Leuchtdioden Mittelkonsole

Bei Inbetriebnahme der Dunstabzugshaube Leistungsstufe des Gebläses wählen. Leistungsstufe den anfallenden Koch- und Bratdünsten anpassen.

Dazu:

• Taste① der Fernbedienung (Abb.3) drücken, Gebläsemotor geht an (Stufe 2).
  Taste ① erneut drücken, Gebläsemotor geht aus.
• Taste ② drücken, die Leistung des Gebläsemotors verringert sich.
• Taste ③ drücken, die Leistung des Gebläsemotors erhöht sich.
• Sie erkennen die eingestellte Leistungsstufe an den leuchtenden Dioden an der Mittelkonsole der Haube (Abb. 4).

3.2.2 Nachlaufautomatik

Die Nachlaufautomatik ermöglicht, dass verbliebene Gerüche und Restfeuchtigkeit in der Küche noch für 15 Minuten nach dem Einstellen abgezogen werden.

• die Taste② bei laufendem Motor ca. 5 Sekunden drücken. Die Nachlaufautomatik ist eingestellt.
• Das Blinken der Leuchtdiode der eingestellten Laufstufe zeigt an, daß die Nachlaufautomatik aktiviert ist.

Am Ende der Nachlaufzeit von 15 Minuten schaltet sich automatisch sowohl Motor als auch die Beleuchtung ab.

Die eingestellte Nachlaufautomatik können Sie auch vorzeitig manuell beenden. Dazu die Taste② oder③ drücken.

3 Bedienung

3.2.3 Automatische Sicherheitsabschaltung

Nach 4 Stunden ununterbrochenem Betrieb der Haube oder/und eingeschalteter Beleuchtung schaltet sich die Haube automatisch ab.

3.2.4 Not-Ausschaltung des Geräts

Über dem rechten hinteren Metallfettfilter ist eine schwarze Box mit dem Not-Ausschalter. Um diesen Not-Ausschalter zu betätigen müssen Sie diesen Metallfettfilter abnehmen (Abb.2). Dann den Schalter auf Stellung 0 kippen und die Haube ist stromlos.

4 Wartung

4.1 Allgemeine Wartungshinweise

4.2 Dunstabzugshaube reinigen

4.2.1 Reinigungs- und Pflegehinweise

ACHTUNG!

Beschädigung des Haubengehäuses bei falscher Reinigung. An Oberflächen kann es zu Verfärbungen kommen. Zur Reinigung des Haubengehäuses keinen Dampfreiniger benutzen. Aggressive Reinigungsmittel, wie z. B. Essigreiniger, Scheuermittel, Schleifgranulat oder spitze Gegenstände dürfen nicht verwendet werden.

HINWEIS!

Die Dunstabzugshaube regelmäßig warten und reinigen, um die Sicherheit, Funktion und Leistungsfähigkeit zu gewährleisten.

Die Dunstabzugshaube direkt nach dem Einbau und später bei Verschmutzung reinigen.

ACHTUNG!

Verbleibende Folienklebereste auf der Edelstahloberfläche können zu Flecken führen. Die Oberfläche der Dunstabzugshaube nach der Montage unbedingt gründlich reinigen (Hinweis unten).

Beachten Sie folgende allgemeine Reinigungs- und Pflegehinweise (gilt auch für lackierte Glasoberflächen):

• Vor der Reinigung Ringe, Uhren und Schmuck ablegen, um Lackoberfläche nicht unbeabsichtigt zu zerkratzen.
• Stets großflächig reinigen, um punktuelle Scheuerstellen zu vermeiden.
• Nicht zu stark auf dem Material reiben, damit keine Kratzer und matte Stellen entstehen.
• Keine scheuernden oder scharfen Reinigungsmittel oder Polituren verwenden. Inhaltsstoffe können das Material angreifen.
• Achtung bei der Benutzung von Schwämmen oder Lappen. Durch Rückstände können Kratzer entstehen.

4 Wartung

• Frische Tropfen oder Flecken (z.B. von säurehaltigen Flüssigkeiten wie Fruchtsäfte) sofort mit einem Tuch aufsaugen und trocken nachwischen.
• Heiße, schwere und scharfkantige Gegenstände nicht über Lackoberflächen ziehen oder dagegen stoßen.

Edelstahloberflächen

Für die Pflege von Edelstahloberflächen eignen sich spezielle Edelstahl-Pflegemittel (Hinweis unten). Es entsteht ein Schutzfilm der Fingerabdrücke reduziert und jede weitere Pflege erleichtert.

HINWEIS!

Für die Pflege von Edelstahloberflächen empfehlen wir das Edelstahl-Pflege-Spray, Silverline Art.-Nr. PS 500 (6.1).

4.3. Metallfettfilter reinigen

Brandgefahr. Ein überfetteter Metallfettfilter kann zu Bränden führen. Darum Wartungs- und Reinigungshinweise befolgen.

ACHTUNG!

Durch zu häufiges Reinigen oder bei Verwendung von aggressiven Reinigungsmitteln kann es zur Beschädigung des Gittergewebes vom Metallfettfilter kommen. Zur Reinigung nur dazu geeignete Reinigungsmittel (z.B. Geschirrspülmittel) benutzen.

4 Wartung

4.4 Metallfettfilter abnehmen und einsetzen

Abb.5: Metallfettfilter entnehmen, bzw. einsetzen

• Randabsaugungsplatte aus der Arretierung lösen und nach unten klappen (rückseitige Scharniere verhindern ein Herausfallen) (Abb. 5).
• Griffleiste des Metallfettfilters nach hinten drücken.
• Metallfettfilter nach unten entnehmen.
• Zum Wiedereinsetzen den trockenen Metallfettfilter hinten mit den Laschen einsetzen, Griffleiste drücken, Filter nach oben in den Rahmen einsetzen und Griffleiste loslassen, damit der Filter in den Rahmen einrastet. Vor Loslassen der Filter immer prüfen, dass die Clips richtig eingerastet sind.

HINWEIS!

Die Filter beim Hantieren sicher festhalten, um Beschädigungen der Filter und der Kochstelle zu vermeiden.

Reinigung der Metallfettfilter

Dazu:

• Metallfettfilter in heißem Spülwasser gut einweichen und mit weicher Bürste reinigen. Vorgang ggf. wiederholen.
• mit heißem Wasser gut abspülen und trocknen lassen.
• Sollte das Ergebnis nicht ausreichend sein, Vorgang wiederholen. Die Metallfettfilter sind spülmaschinengeeignet ( Hinweis s.unten).

HINWEIS!

Der Metallfettfilter ist spülmaschinengeeignet und kann mit einem Programm bis max. 55°C gereinigt werden. Wegen möglicher Fettablagerungen am Geschirr die Metallfettfilter separat reinigen. Bei starker Verschmutzung zuvor in heißem Spülwasser einweichen. Farbveränderungen am Metallfettfilter beeinträchtigen nicht die Funktion und sind kein Reklamationsgrund.

ACHTUNG!

Durch zu häufiges Reinigen oder bei Verwendung von aggressiven Reinigungsmitteln kann es zur Beschädigung des Gittergewebes vom Metallfettfilter kommen. Zur Reinigung nur dazu geeignete Reinigungsmittel (z.B. Geschirrspülmittel) benutzen.

4 Wartung

VORSICHT!

Leistungsbeeinträchtigung bei Nichteinhaltung der Wartungsintervalle. Durch zu langen Gebrauch können sich der Metallfettfilter und der Aktivkohlefilter mit Fett- und Schmutzpartikeln zusetzen, wodurch die Funktionsfähigkeit der Dunstabzughaube stark beeinträchtigt wird. Daher Wartungsintervalle einhalten.

4.5 Wartungsintervalle

Was Zeit Arbeiten
Metallfettfilter reinigen alle 1	-2 Wochen oder bei Verfärbungen durch aufgenommenes Fett	Metallfettfilter reinigen(4.4)

4.6 Leuchtmittel wechseln

WARNUNG!

Kurzschlussgefahr beim Leuchtmittelwechsel. Die Dunstabzugshaube wird mit elektrischem Strom betrieben. Zum Wechseln der Leuchtmittel Stromzufuhr unterbrechen.

4 Wartung

4.6 Leuchtmittel wechseln

Abb.6: Halogenleuchte austauschen

Halogenleuchte 50W/230V mit Sockel GU10 (Bajonett-Verschluss).

Dazu:

Nehmen Sie den oder die Fettfilter heraus, die neben dem defekten Leuchtmittel sind. Die Halogenleuchte ist in einen Bügel eingesetzt und eingeschoben. Die Rändelschrauben (Abb.6) etwas lösen und den Bügel mit der Leuchte herausziehen. Die defekte Leuchte austauschen. Den Bügel wieder einschieben und die Rändelschrauben anziehen.

VORSICHT!

Beim Austausch einer Leuchte oder Feinsicherung unbedingt die Stromversorgung unterbrechen. Ziehen Sie den Stecker der Haube oder schalten Sie die Hauptsicherung aus. Ansonsten besteht die Gefahr eines Stromschlages.

4 Wartung

4.7 Beleuchtung ausgefallen / Feinsicherung

Abb.7: Feinsicherung austauschen

Die gesamte Beleuchtung ist ausgefallen: Bei einem Kurzschluss einer Halogenleuchte 50W 230V spricht die Schmelzsicherung an. Diese Sicherung müssen sie mit einer Feinsicherung des gleichen Wertes (1 A, flink) ersetzen. Bei dieser Gebrauchsanweisung liegt eine Ersatz-Feinsicherung. In der Motorbox befindet sich die schwarze Elektronikbox mit dem abschraubbaren Sicherungshalter. Darin die Sicherung austauschen (Abb. 7).

5 Störungen/Ursachen/Lösungen

HINWEIS!

Die im Folgenden aufgeführten Arbeiten der Störungstabelle sind vom Benutzer oder durch Ihn beauftragte Servicetechniker durchzuführen.

Störung mögliche Ursache Lösung
Dunstabzugshaube funktioniert nicht	• Stromversorgung nicht angeschlossen• Sicherung wurde ausgelöst	Stromversorgung anschließenSicherung überprüfen(4.8)
Leistungsverlust / erhöhtes Betriebsgeräusch	• Verschmutzter Metallfettfilter• keine ausreichende Frischluft-zufuhr	Metallfettfilter reinigen(4.3)
Beleuchtung ausgefallen	• Leuchtmittel defekt Leuchtmitte	erneuern(4.7)Ersatzleuchten(6.1)
Leuchtdiode der Laufstufe blinkt	• Zeigt an :Nachlaufautomatik wurde eingestellt	Nach Ablauf schaltet sich Gebläsemotor und Beleuchtung ab.

6 Ersatzteile und Entsorgung

6.1 Ersatzteile

Artikel-Nr. Beschreibung Bezugsquellen
	Metallfettfilter Fa. SILVERLINE	Küchengeräteund Handel GmbHLilienthalstraße 2641515 GrevenbroichTel. [phone]*(0,14 EUR/Min. aus dem deutschen Festnetz, Mobil max. 0,42 EUR/Min. Stand März 2010
PS 500 Edelstahl-Pflege-Spray siehe oben oder Fachhandel
	Halogenleuchte 50W/230V,Sockel GU10	siehe oben oder Fachhandel

6.2 Entsorgung

Produkt unterliegt der WEEE-Direktive (2002/96/EC) innerhalb der Europäischen Union und den gesetzlichen Bestimmungen zur Entsorgung von elektronischen Geräten. Produkt darf nicht im Hausmüll entsorgt werden. Separate Sammelsysteme erfragen Sie bei Ihrer zuständigen Kommunalbehörde.

7 Garantie und Kundendienst

7.1 Garantiebedingungen

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 2 Jahren ab Kaufdatum.

Innerhalb der Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes unentgeltlich alle Mängel, die auf Produktions- oder Materialfehler beruhen. Ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch zurückzuführen sind sowie Fehler und Folgeschäden, die durch falsche oder nicht ausreichend dimensionierte Abluftleitung verursacht wurden. Von der Garantie ausgenommen sind sichtbare äußere Beschädigungen, die erst nach der Montage beanstandet werden. Außerdem sind Verschleißteile, sowie Glas- und Kunststoffteile, Leuchtmittel*, und alle verwendeten Filter von der Garantie ausgenommen.

* Bei der Leuchtmittel-Erstausstattung (Auslieferzustand) wird eine 8 Tage Einschaltgarantie gewährt. Der Garantieanspruch erlischt bei nicht bestimmungsge- mäßer Verwendung und bei gewerblicher Nutzung des Produktes.

7.2 Garantiefall

Die Garantie tritt nur in Kraft, wenn das Kaufdatum durch eine Rechnungskopie belegt wird. Garantieleistungen bewirken keine Verlängerung der Garantiezeit, es tritt kein Anspruch auf eine neue Garantie ein. Im Garantiefall setzen Sie sich bitte mit unserem Kundendienst in Verbindung. Bitte halten Sie Angaben bereit (Hinweis unten).

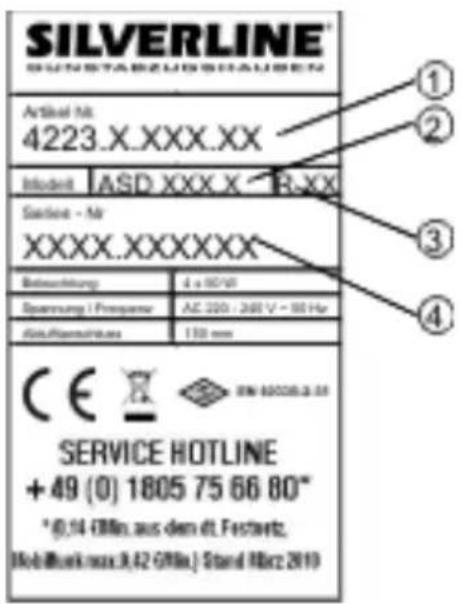

Tragen Sie Ihre Haubendaten hier ein:

① Artikel-Nummer
② Modellzeichnung
③ Revisions-Nummer ....
④ Serien-Nummer

HOTLINE

(für Deutschland, Österreich und Benelux)

[phone]*

(*0,14 EUR/Min. aus dem deutschen Festnetz, Mobil max. 0,42 EUR/Min.) Stand März 2010

HINWEIS!

Das Typenschild befindet sich hinter dem Metallfettfilter rechts im Haubenkörper.

7.3 Konformitätserklärung im Sinne der EMV-Richtlinie

Inverkehrbringer in die EU: SILVERLINE Küchengeräte und Handel GmbH

Lilienthalstraße 26

D-41515 Grevenbroich

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

Hersteller:

SILVERLINE Edüstri A.Ş.Yilanli Ayazma Yolu Yesil Plaza No:15 Kat:10Topkapi - Istanbul / Türkei

Produkt: Dunstabzugshaube ASTERION

ASD 104

ASD 124

Hiermit erklären wir, dass das oben genannte Produkt allen einschlägigen Bestimmungen der EMV-Richtlinie 2004/108/EG entspricht.

Das oben genannte Produkt erfüllt die Anforderungen der folgenden einschlägigen Richtlinien:

- Niederspannungsrichtlinie 2006/95/EG

- EMV-Richtlinie 2004/108/EG

CE
