WZ0001A - Outil de télécommunication LOGILINK - Kostenlose Bedienungsanleitung

Produkttyp	LSA-Auflegewerkzeug (Punch Down Tool)
Marke	LogiLink
Modell	WZ0001A
Abmessungen (L x B x H)	176 x 33,7 x 38,3 mm
Gewicht (ohne Verpackung)	ca. 70 g
Kabeldurchmesser max.	1,6 mm
Norm	EIA/TIA 568 B
Besondere Merkmale	Integrierte Schneidklinge, schwenkbarer Zughaken, Spudger, selbstschneidende Kontakte
Lieferumfang	1x LSA-Auflegewerkzeug
Verpackungsabmessungen	180 x 50 x 30 mm
Verpackungsgewicht	0,07 kg (Einzelverpackung)
Material	Kunststoffgriff, Metallkopf
Farbe	Rot/Schwarz (Griff)
Anwendung	Zum Auflegen von Kabeln in LSA-Leisten und -Dosen
Kompatibilität	Alle gängigen LSA-Klemmen (z. B. Krone, Quante)
Reinigung	Mit einem trockenen Tuch abwischen; keine aggressiven Reiniger
Sicherheitshinweise	Nicht unter Spannung verwenden; Klinge scharf – Verletzungsgefahr
Ersatzteile	Klingen und Haken separat erhältlich (nicht im Lieferumfang)
Herkunftsland	China

Häufig gestellte Fragen - WZ0001A LOGILINK

Wie verwende ich das LSA-Auflegewerkzeug richtig?

Das Kabel in die LSA-Klemme einlegen, mit dem Werkzeug aufdrücken, bis die Klinge das überstehende Kabel abschneidet. Der Zughaken kann zum Entfernen von Kabeln genutzt werden.

Für welche Kabeltypen ist das Werkzeug geeignet?

Es ist für Kabel mit einem Durchmesser bis 1,6 mm geeignet, z. B. J-Y(ST)Y oder Patchkabel.

Kann ich das Werkzeug für Keystone-Module verwenden?

Ja, es ist kompatibel mit den meisten LSA-Klemmen in Patchfeldern und Dosen nach EIA/TIA 568 B.

Wie wechsel ich die Klinge?

Die Klinge ist fest verbaut und nicht für den Austausch vorgesehen. Bei Verschleiß ist ein Neukauf empfohlen.

Ist das Werkzeug auch für PoE-Anwendungen geeignet?

Ja, da das Auflegewerkzeug leitend ist und PoE (Power over Ethernet) unterstützt, solange die Klemmen dafür ausgelegt sind.

Wie reinige ich das Werkzeug?

Mit einem trockenen Tuch abwischen. Keine Flüssigkeiten oder Reinigungsmittel verwenden, um Korrosion zu vermeiden.

Ist das Werkzeug für Glasfaser geeignet?

Nein, es ist nur für Kupferkabel (Twisted Pair) vorgesehen. Für Glasfaser nutzen Sie ein spezielles Werkzeug.

Gibt es eine Garantie auf das Werkzeug?

LogiLink gewährt eine 2-jährige Garantie auf Herstellungsfehler. Bewahren Sie den Kaufbeleg auf.

Wo kann ich Ersatzteile wie den Zughaken kaufen?

Ersatzteile sind nicht im Lieferumfang enthalten. Wenden Sie sich an den LogiLink-Kundendienst oder Fachhändler.

Wie vermeide ich Verletzungen bei der Nutzung?

Tragen Sie Schutzbrille und achten Sie auf die scharfe Klinge. Das Werkzeug nie unter Spannung verwenden (z. B. an aktiven Leitungen).

BEDIENUNGSANLEITUNG WZ0001A LOGILINK

Art. No.: WZ0001A

LSA Punch Down Tool

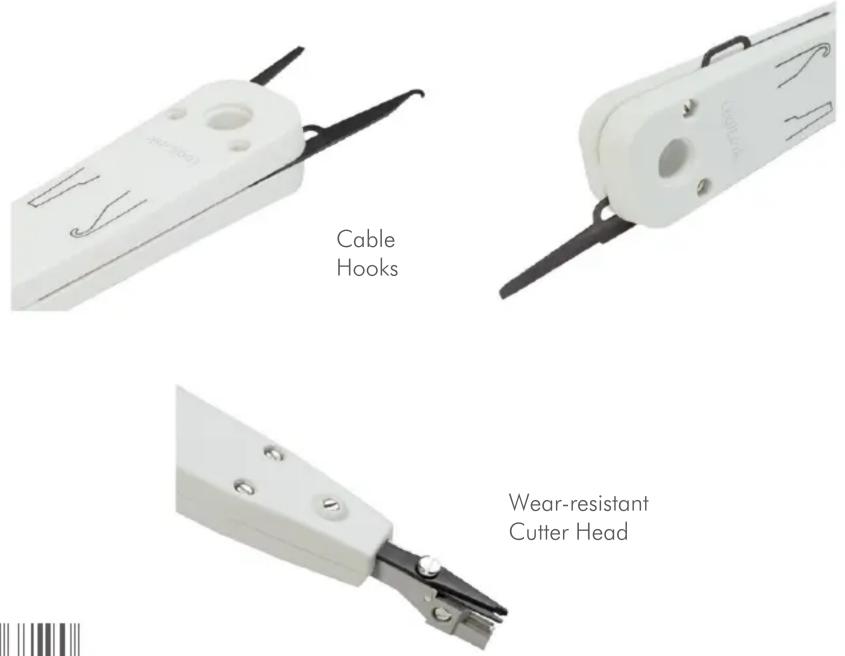

Technical Features

Suitable for panels and outlets with LSA termination

Cutting of the extending cable end in one step

Includes swing-out pull hook and spudger

According to the standard EIA/TIA 568 B

Handy tool for network or telecommunication technicians

For cable dimensions ∅1.6 mm max.

With self-tapping contacts

Made in China

www.2direct.de

*The specifications and pictures are subject to change without prior notice.
*All trade names referenced are the registered trademarks of their respective owners.

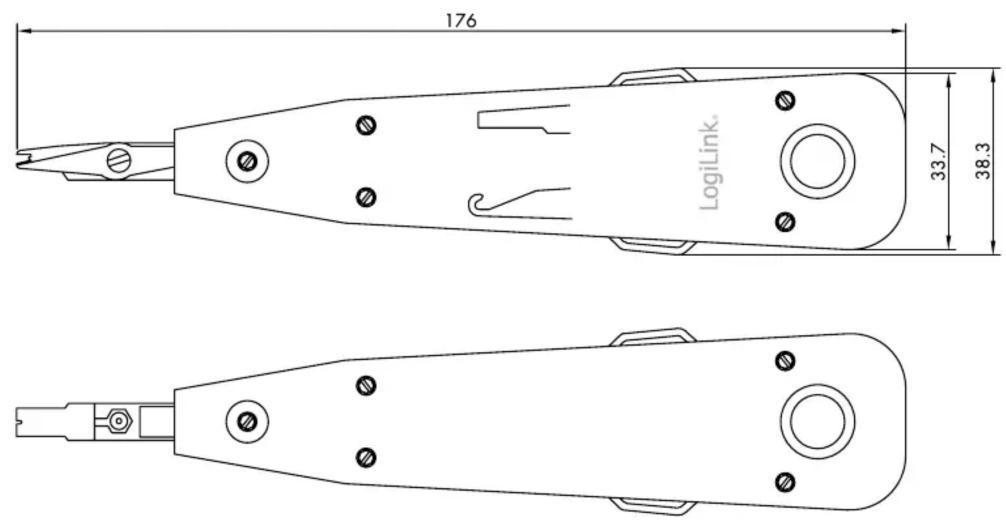

Technical Drawing

Unit: mm

Package Content

1x LSA Punch Down Tool

Packaging Information

Packing Dimension	180 x 50 x 30 mm
Packing Weight	0.07 kg
Carton Dimension	530 x 330 x 220 mm
Carton Q'ty	100 pcs
Carton Weight	8 kg
