BEDIENUNGSANLEITUNG NS204 LOGILINK

LogiLink®

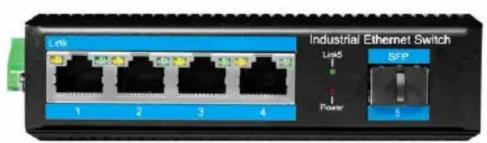

Industrial Gigabit Ethernet Switch, 4-Port 1000 Mbps + 1-Port SFP

Art. No.: NS204

Compact size 5-Port 10/100/1000 Base-TX Ethernet Switch, suitable for industrial application. Featuring four 10/100/1000Base-TX RJ45 and one SFP ports, IP40-rated rugged aluminum case and a wide-ranging redundant power system (12–52 V DC). It is able to operate in any harsh environment with operating temperature ranging from -40 to 80°C.

Features:

» Industrial switch, 4x 10/100/1000Base-TX RJ45 and 1x SFP ports
» Unmanaged, easy installation, plug-and-play
» Compact and rugged metal housing, IP40
» Free fall, shock and vibration stability
» Power input: 12 to 52 V DC redundant power
» Extended operation temperature: -40–80°C
» Suitable for DIN-rail mounting

Specification:

Protocols/Standards	IEEE 802.3, IEEE 802.3i, IEEE 802.3u, IEEE 802.3x, IEEE 802.3ab, IEEE 802.3z
Interface 4x 10/100/1000 Mbps RJ45 ports + 1x SFP slot
Bandwidth 14 Gbps
Packet Buffer Memory 1.2 Mbit
Packet Forwarding Rate 10.5 Mpps
MAC Address Table 2K
Flow Control Back pressure for half duplex, IEEE 802.3x pause frame for full duplex
LED Indicator Power: Red; Ethernet: Yellow; SPF: Green
Network Cables	10Base-T: Cat.3/4/5 UTP (≤100 m); 100Base-Tx: Cat.5 or later UTP (≤100 m)1000BASE-TX: Cat.6 or later UTP (≤100 m)
Power Input 12–52 V DC redundant power
Power Consumption Max. 3 W

Installation DIN rail

Enclosure IP40 aluminum housing

MTBF >300,000 hours

Operating Temperature -40–80°C

Storage Temperature -40–80°C

Storage Humidity 5–95% RH non-condensing

Dimension 11.8 x 8.6 x 3.35 cm

Weight 0.36 kg

Package Contents:

» 1 x Gigabit Ethernet Switch
» 1 x User Manual

Package Information:

» Packing Dimension: 165 x 135 x 54 mm
» Packing Weight: 0.46 kg
» Carton Dimension: 445 x 350 x 343 mm
» Carton Q'ty: 36 pcs
» Carton Weight: 16.6 kg
