BEDIENUNGSANLEITUNG BC23LLDH Be Cool
Dritte Hand mit Lupe
Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um ein Hilfswerkzeug, das für verschiedene Anwendungen, wie z. B. für das Löten von Leiterplatten, das Erstellen von Modellen, die Makrofotografie, das Gravieren, das Reinigen oder Begutachten von Schmuck, das Sammeln von Münzen oder Briefmarken, Stickereien usw., vorgesehen ist. Um Ihnen Ihre Arbeit zu erleichtern, ist das Produkt mit verschiedenen Vergrößerungslinsen, einer „dritten Hand“ und einem LED-Leuchtmittel ausgestattet. Die Vorrichtung ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie sie also nicht im Freien. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer, ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu Gefahren wie Kurzschlüsse, Brände oder elektrischen Schlägen führen. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
- Lupen
- Bedienungsanleitung
- Ersatzlupe (10x)
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.becool.at/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
1.) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
- Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
- Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
- Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
- Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- erheblichen Transportbelastungen ausgesetzt wurde.
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.
- Decken Sie die Lupe immer ab, wenn sie nicht verwendet wird. Andernfalls besteht bei direkter Sonneneinstrahlung die Möglichkeit, dass durch den sogenannten Brennglas Effekt ein Brand verursacht wird.
- Betreiben Sie die Leuchte nicht unbeaufsichtigt.
- Setzen Sie das Produkt keinem Tropf- oder Spritzwasser aus.
- Bei Nichtbeachtung besteht Brand- und Verbrennungsgefahr. Stellen Sie das Produkt niemals in der Nähe von brennbaren oder leicht entzündlichen Materialien (z. B. Gardinen, Dekorationsmaterialien usw.) auf! Beachten Sie, dass bei Lötarbeiten die Halterung des Lötkolbens (9), der Sockel mit Feststellschraube (12) und auch die nähere Umgebung des Produkts heiß werden.
- Decken Sie die Leuchte im eingeschalteten Zustand unter keinen Umständen ab.
- Stellen Sie die Leuchte niemals auf einen instabilen Untergrund. Durch ein Herabfallen könnten Personen verletzt werden.
- Wenden Sie sich an einen Fachmann, sollten Sie Zweifel in Bezug auf die Arbeitsweise, die Sicherheit oder den Anschluss der Vorrichtung haben.
- Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer zugelassen Fachwerkstatt ausführen.
- Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.
2.) Angeschlossene Geräte
- Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die mit dem Produkt verbunden sind.
3.) LED-Leuchte
- Achtung, LED-Licht:
- Blicken Sie niemals direkt in das LED-Licht hinein!
- Schauen Sie weder direkt noch mit optischen Geräten in den Lichtstrahl!
4.) Batterien/Akkus
- Achten Sie beim Einlegen der Batterie / des Akkus auf die richtige Polung.
- Entfernen Sie die Akkus, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien / Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien / Akkus sollten Sie daher Schutzhandschuhe tragen.
- Bewahren Sie Batterien / Akkus außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien / Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.
- Alle Batterien / Akkus sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen Batterien / Akkus im Gerät kann zum Auslaufen der Batterien / Akkus und zur Beschädigung des Geräts führen.
- Akkus dürfen unter keinen Umständen auseinandergenommen, kurzgeschlossen oder ins Feuer geworfen werden. Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen. Es besteht Explosionsgefahr!

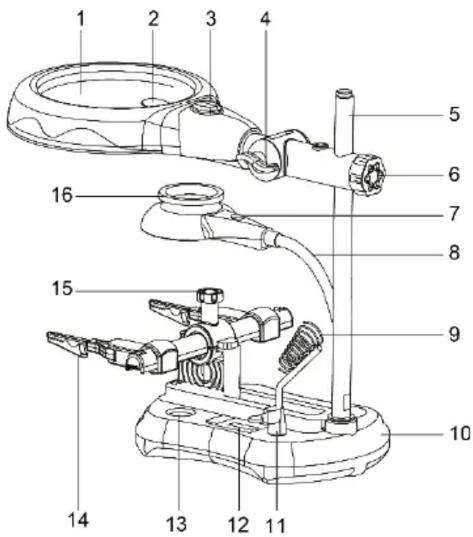

Bedienelemente
| 1 Hauptlupe | 7 Ein/Aus Schalter | 13 Aufbewahrungskassette |
| 2 Zweite Lupe | 8 Flexibler Schwanenhals | 14 Verstellbare dritte Hand mit zwei Krokodilklemmen |
| 3 Ein/Aus Schalter | 9 Lötkolbenhalterung | 15 Winkeleinstellungen der dritten Hand |
| 4 Winkeleinstellung der Lupe | 10 Sockel | 16 Austauschbare Obektivtubusse |
| 5 Haltestange | 11 Sockel der Lötkolbenhalterung mit Feststellschraube | |
| 6 Drehknopf für die Höheneinstellung | 12 Schleifpapier |
Erste Schritte
- Stellen Sie die Lupenanordnung zunächst einmal auf eine ebene, feste Oberfläche.
a) Einlegen der Batterien/Akkus
Die Lupe kann alternativ auch über vier 1,5-V-Batterien/Akkus des Typs AA (nicht im Lieferumfang enthalten) mit Strom versorgt werden.
- Machen Sie zunächst einmal das Batteriefach am Sockel (10) der Lupe ausfindig.
- Öffnen Sie dann das Batteriefach und legen Sie unter Beachtung der angegebenen Polarität (+/-) vier 1,5-V-Batterien/Akkus des Typs AA ein. Schließen Sie das Batteriefach anschließend wieder.
b) Lötkolbenhalterung
- Setzen Sie die mitgelieferte Lötkolbenhalterung in den dafür vorgesehenen Sockel (12) ein und bringen Sie die Halterung in den gewünschten Winkel. Ziehen Sie anschließend die Feststellschraube an, um sie zu fixieren. Siehe hierzu Abbildung 1.
c) Schleifpapier
- Oben auf dem Sockel befindet sich ein kleines Blatt Schleifpapier (13). Zum Auswechseln des Schleifpapiers entfernen Sie einfach die Schraube, mit der es in Position gehalten wird. Siehe hierzu Abbildung 2.
Stellen Sie die Lupenanordnung stets so auf, dass sie keiner direkten Sonneneinstrahlung ausgesetzt ist. Andernfalls besteht die Möglichkeit, dass es durch den Brennglas Effekt zu einem Brand kommt.
a) Verwenden der dritten Hand
Die Lupenanordnung ist mit einer dritten Hand (15) versehen, mit der Sie zu bearbeitende Objekte in die Krokodilklemmen einspannen können und so Ihre Hände für anderweitige Arbeiten frei haben.
Dazu stehen Ihnen an den Krokodilklemmen die folgenden Einstellungsmöglichkeiten zur Verfügung:
- Abbildung 3: Festlegen des Abstands zwischen den Klemmen.
• Abbildung 4: Einstellen des Winkels. - Abbildung 5: Bewegen der Klemmen näher zu Ihrem Körper oder weiter davon weg.
b) Verwenden der Lupe
Nehmen Sie zunächst einmal die folgenden Einstellungen vor, um die Lupe in die gewünschte Position zu bringen:
- Abbildung 6: Verwenden des Drehknopfs (6) zur Höhenverstellung.
• Abbildung 7: Festlegen des Betrachtungswinkels. - Abbildung 8: Die beiden Lupenfassungen lassen sich ganz einfach austauschen. Zum Verschließen oder Öffnen des Objektivtubus (17) drehen Sie ihn vorsichtig in Richtung einer der sich auf dem Leuchtschirm befindlichen Markierungen „LOCK“ und „OPEN“, also im bzw. gegen den Uhrzeigersinn.
Betätigen Sie den Ein/Aus-Schalter, um zwischen schwachem und starkem Licht umzuschalten oder das Leuchtmittel auszuschalten.
- Mit diesem Ein/Aus-Schalter (3) können Sie das mit 12 LEDs ausgestattete Leuchtmittel steuern.
- Mit diesem Ein/Aus-Schalter (7) lässt sich das mit 6 LEDs ausgestattete Leuchtmittel steuern.
Pflege und Reinigung
• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
- Verwenden Sie unter keinen Umständen aggressive Reinigungsmittel.
Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
- Der Kontakt der Lupe mit Ihren Fingernägeln oder anderen scharfen Gegenständen ist unbedingt zu vermeiden.
- Entfernen Sie lose Partikel mit sauberer Druckluft und nehmen Sie eine weiche Bürste oder einen feinen Pinsel zur Hand, um, sofern vorhanden, verbleibende Rückstände zu beseitigen.
Technische Daten
| Eingangsspannung/-strom | 4x 1,5V Batterie / Akku des Typs AA (nicht enthalten) |
| Leistungsaufnahme | 3,0 W |
| Vergrößerungsfaktor und Durchmesser der Lupe | Hauptlupe: 2,5x ( 108 mm)Ersatzlupen: 5x ( 30 mm), 10x ( 30 mm) |
| Lupenmaterial | Acryl |
| Lebenszyklus der LED’s | 25000 Stunden |
| Farbtemperatur der LED’s | 6000 – 6400 K |
| Betriebsbedingungen | -10 bis +40 °C, 10 – 90 % relative Feuchtigkeit |
| Lagerbedingungen | -20 bis +50 °C, 10 – 60 % relative Feuchtigkeit |
| Abmessungen (L x B x H) | 200 x 290 x 260 mm |
| Gewicht | 750 g |
Recycling, Entsorgung, Konformitätserklärung
 | RECYCLINGDie Verpackungsmaterialien können recycelt werden. Deswegen wird empfohlen, diese im sortierten Abfall zu entsorgen |
 | ENTSORGUNGDas Symbol "durchgestrichene Mülltonne" erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE).Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoffe enthalten. Entsorgen Sie dieses daher nicht im unsortierten Restmüll, sondern an einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden. Richtlinie 2012/19/EU |
 | BATTERIEENTSORGUNGGemäss der Gesetzesverordnung 188 vom 20. November 2008 zur Umsetzung der Richtlinie 2006/66/EG über Batterien,Akkumulatoren und verwandte Abfälle weist das Symbol der durchgestrichenen Mülltonne auf der Batterie darauf hin, dass es verboten ist, Altbatterien im Hausmüll zu entsorgen.Batterien und Akkus enthalten stark umweltbelastende Stoffe. Der Benutzer ist verpflichtet, Altbatterien an den Sammelstellen in der Gemeinde oder in den entsprechenden Behältern zu entsorgen. Der Service ist kostenlos. Auf diese Weise werden die gesetzlichen Anforderungen eingehalten und die Umwelt geschont.Diese Zeichen finden Sie auf Batterien:Li = Batterie enthält LithiumAl = Batterie enthält AlkaliMn = Batterie enthält ManganCR 2025 (Li); AA (Al, Mn); AAA (Al, Mn); 6LR61 (Al, Mn) |
 | KONFORMITÄTSERKLÄRUNGHiermit bestätigen wir, dass dieser Artikel den grundlegenden Anforderungen, Vorschriften und Richtlinien der EU entspricht. Die ausführliche Konformitätserklärung können Sie jederzeit unter folgendem Link einsehen:https://www.schuss-home.at/downloads |
Irrtümer und technische Änderungen vorbehalten
