Produkttyp	USV (Unterbrechungsfreie Stromversorgung)
Modell	ZEUS09E
Marke	Conceptronic
Kapazität	850 VA / 490 W
Eingangsspannung	230 V AC, 50/60 Hz
Ausgänge mit Akkureserve	Mehrere Steckdosen mit Überspannungsschutz und Akkupufferung
Überspannungsgeschützte Ausgänge	Ja (Bypass-Ausgänge)
Kommunikationsschutz	RJ45 (LAN) und RJ11 (Telefon/Modem)
USB-Anschluss	Ja (zur Kommunikation mit PC)
Batterietyp	Versiegelte Blei-Säure-Batterie, wartungsfrei
Ladezeit	Mindestens 8 Stunden vor Erstgebrauch
Überlastschutz	Durch Trennschalter (Sicherungsautomat)
Alarmfunktionen	Akustische Signale bei Netzausfall, niedrigem Akku und Überlast
LED-Anzeigen	Betrieb, Netzausfall, Überlast, Batterie schwach
Software	Power Master+ (Download von www.powermonitor.software)
Abmessungen (ca.)	280 x 100 x 140 mm (B x H x T)
Gewicht (ca.)	5 kg
Betriebstemperatur	0 °C bis 40 °C
Luftfeuchtigkeit	20 % bis 90 % (nicht kondensierend)
Schutzart	Nur für Innenräume, trocken
Entsorgung	Altgeräte und Batterien nicht im Hausmüll; bei Recyclingstelle abgeben

Häufig gestellte Fragen - ZEUS09E CONCEPTRONIC

Wie schließe ich die USV an?

Schließen Sie die USV an eine geerdete Steckdose an. Verbinden Sie dann Ihre Geräte (Computer, Monitor) mit den Ausgängen mit Akkureserve. Achten Sie darauf, dass der Gesamtverbrauch die Nennleistung von 490 W nicht überschreitet. Schalten Sie die USV mit dem Netzschalter ein.

Wie lange hält der Akku bei einem Stromausfall?

Die Laufzeit hängt von der angeschlossenen Last ab. Bei voller Last (490 W) beträgt sie ca. 5-10 Minuten. Bei geringerer Last (z.B. 100 W) können es 30 Minuten oder mehr sein. Der genaue Wert ist abhängig vom Alter und Ladezustand des Akkus.

Was bedeuten die LED-Anzeigen?

Die Betriebs-LED leuchtet grün bei Netzbetrieb. Bei Netzausfall blinkt sie und ein Signalton ertönt alle 30 Sekunden. Schnelles Blinken (alle 2 Sekunden) bedeutet schwacher Akku. Dauerhaftes Blinken mit schnellem Piepen (0,5 s) zeigt eine Überlast an.

Was tun bei Überlastungsalarm?

Wenn der Überlastalarm ertönt (schnelles Piepen), schalten Sie die USV sofort aus. Trennen Sie mindestens ein Gerät von den akkugeschützten Ausgängen. Überprüfen Sie den Trennschalter an der Seite – wenn er heraussteht, drücken Sie ihn wieder hinein. Schalten Sie die USV nach 10 Sekunden wieder ein.

Kann ich einen Laserdrucker an die USV anschließen?

Nein, Laserdrucker und andere Großgeräte (Kopierer, Heizgeräte, Staubsauger) sollten nicht an die akkugeschützten Ausgänge angeschlossen werden. Sie verbrauchen zu viel Strom und können die USV überlasten oder beschädigen. Verwenden Sie nur Computer und Peripheriegeräte.

Wie installiere ich die Software Power Master+?

Laden Sie die Software von www.powermonitor.software herunter. Doppelklicken Sie auf die heruntergeladene Datei und folgen Sie den Installationsanweisungen. Nach einem Neustart erscheint ein blaues Symbol im Systemtray, über das Sie die USV überwachen können.

Muss ich den Akku vor dem ersten Gebrauch laden?

Ja, laden Sie den Akku vor der ersten Verwendung mindestens 8 Stunden auf. Schließen Sie die USV dazu einfach an eine Steckdose an – der Ladevorgang erfolgt automatisch, auch wenn die USV ausgeschaltet ist. Für optimale Leistung lassen Sie die USV dauerhaft am Stromnetz.

Kann ich die USV im Freien verwenden?

Nein, die USV ist nur für den Einsatz in trockenen Innenräumen geeignet. Vermeiden Sie Feuchtigkeit, direkte Sonneneinstrahlung und extreme Temperaturen. Stellen Sie sicher, dass die Lüftungsöffnungen nicht abgedeckt werden.

Wie entsorge ich die USV oder die Batterie?

Elektro-Altgeräte und Batterien gehören nicht in den Hausmüll. Geben Sie sie bei einer örtlichen Recyclingstelle ab. Entladen Sie die Batterie vor der Entsorgung vollständig. Bei unsachgemäßer Entsorgung können Umwelt- und Gesundheitsgefahren entstehen.

Warum piept die USV ständig?

Ein ständiger Piepton kann verschiedene Ursachen haben: Netzausfall (USV versorgt Geräte per Akku), schwacher Akku (schnelles Piepen) oder Überlast (sehr schnelles Piepen). Überprüfen Sie die LED-Anzeigen und handeln Sie entsprechend. Wenn der Alarm bei Netzbetrieb ertönt, könnte ein Defekt vorliegen – wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG ZEUS09E CONCEPTRONIC

Schnellinstallationsanleitung

Folgende Teile befinden sich in der Verpackung von Conceptronic UPS:

• UPS
• Mehrsprachige Schnellinstallationsanleitung

2. Technische Daten

• Kapazität: 650VA 360W (ZEUS05E) ; 850VA 490W (ZEUS09E)

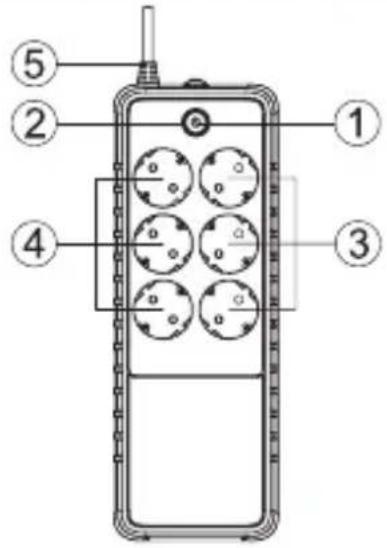

3. Gerätekomponenten

1. Netzschalter
2. LED-Indikatoren
3. Ausgänge mit

Akkureserve und Überspannungsschutz

Bieten Akkureserve und

Überspannungsschutz. Sie

können angeschlossene

Geräte auch eine gewisse Zeit

während eines Stromausfalls

mit Strom versorgen.

1. Überspannungsgeschütze

Ausgänge

Gewährleisten Überspannungsschutz der Bypass-Ausgänge.

5. Eingangsnetzkabel

6. Modem/LAN-Internetschutz (RJ45&RJ11)

Kommunikationsschutzports schützen alle herkömmlichen Modems, Faxgeräte, Telefonleitungen oder Netzwerkkabel.

7. Trennschalter

Der Schutzschalter bietet optimalen Überlastungsschutz

8. USB-Port (ZEUS09E)

Dieser Anschluss ermöglicht die Verbindung und Kommunikation zwischen dem USB-Port am Computer und der USV.

Definitionen der leuchtenden LED-Indikatoren

LED	Alarm	Zustand
Ein	Aus	Aus
Blinkt	Signalton einmal alle 30 s	Netzausfall – die USV versorgt die Ausgänge per Akku.
Blinkt	Signalton einmal alle 2 s	Netzausfall – die USV versorgt die Ausgänge per Akku. Schnelle Tonsignale zeigen an, dass der Akku bald zur Neige geht.
Ein/Blinken	Signalton einmal alle 0,5 s	Überlastung – tritt auf, wenn angeschlossene Verbraucher das Gerät überlasten. Schalten Sie die USV ab, trennen Sie mindestens einen Verbraucher von der USV. piece of equipment from the UPS.

4. Installation & Verwendung

So ermitteln Sie den Leistungsbedarf Ihrer Geräte

1. Achten Sie darauf, dass der Volt-Ampere-Gesamtbedarf (VA) von Computer, Monitor und Peripheriegeräten die Nennkapazität nicht überschreitet.
2. Achten Sie darauf, dass die an die
   Akkuversorgungsausgänge/überspannungsgeschützten Ausgänge angeschlossenen Geräte die Nennkapazität der USV nicht überschreiten. Falls die Nennkapazität überschritten wird, kann es zu Überlastung kommen – die USV schaltet sich ab oder die Sicherung löst aus.

Hardware-Installationsanleitung

1. Ihre neue USV ist bei Erhalt sofort einsatzbereit. Sie sollten den Akku zur Gewährleistung maximaler Kapazität vor der Benutzung jedoch mindestens 8 Stunden aufladen. Bei Versand und Lagerung kann die Kapazität nachlassen. Laden Sie den Akku wieder auf, indem Sie das Gerät an eine Steckdose angeschlossen lassen. Das Gerät wird sowohl im ein- als auch im ausgeschalteten Zustand aufgeladen.
2. Wenn die USV ausgeschaltet und von der Stromversorgung getrennt ist, schließen Sie Computer, Monitor, Datenspeichergeräte mit externer Stromversorgung (Diskettenlaufwerke, Bandlaufwerke) usw. an die Ausgänge mit Akkustromversorgung an. Schließen Sie KEINE Laserdrucker, Kopierer, Heizgeräte, Staubsauger, Aktenvernichter oder anderen großen Elektrogerät an die Ausgänge mit Akkustromversorgung an. Der Energiebedarf solcher Geräte überlastet das Gerät und beschädigt es möglicherweise.
3. Schließen Sie die USV an eine 2-polige, 3-adrige geerdete Steckdose an. Stellen Sie sicher, dass die Steckdose durch eine Sicherung oder einen Schutzschalter geschützt ist und keine Geräte mit großem Strombedarf versorgt (z. B. Klimaanlage, Kühlschrank, Kopierer usw.). Verwenden Sie keine Verlängerungskabel.
4. Schalten Sie das Gerät über den Ein-/Ausschalter ein. Die Betriebsanzeige leuchtet und das Gerät gibt einen Signalton aus.
5. Falls eine Überlastung erkannt wird, ertönt ein akustischer Alarm und das Gerät gibt einen langen Signalton aus. Beheben Sie dieses Problem, indem Sie USV

Deutsch

ausschalten und mindestens eines der Geräte von den Ausgängen mit Akkustromversorgung trennen. Warten Sie 10 Sekunden. Stellen Sie sicher, dass Schutzschalter / Sicherung normal funktionieren. Schalten Sie dann die USV ein.

1. Ihre USV lädt sich automatisch auf. Sobald die USV mit einer Steckdose verbunden ist, wird der Akku automatisch nachgeladen.
2. Lassen Sie die USV zur Beibehaltung einer optimalen Akkuladung ständig an einer Steckdose angeschlossen.
3. Decken Sie die USV bei längerer Lagerung ab und laden Sie den Akku vollständig auf. Laden Sie den Akku zur Gewährleistung der Laufzeit alle drei Monate auf.

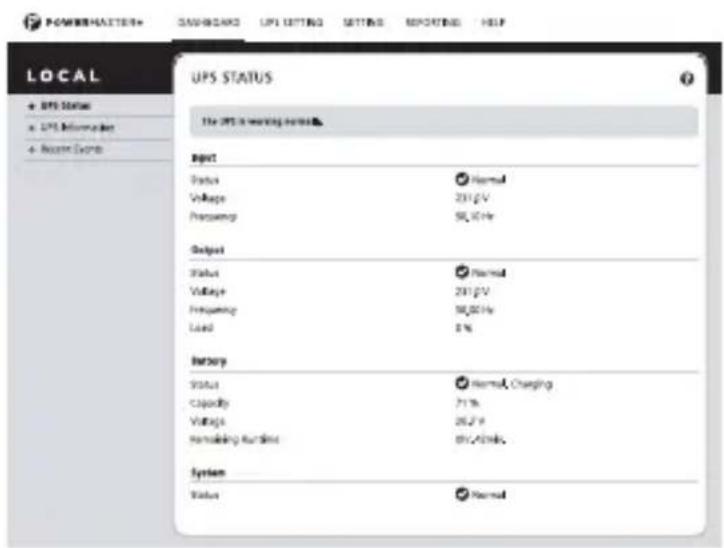

Softwareinstallation auf Ihrem PC

Die Power-Master+-Software bietet eine anwenderfreundliche Oberfläche zur Verwaltung Ihrer Energiesysteme. Die grafische Oberfläche lässt sich intuitiv bedienen, zeigt wichtige Energiedaten auf einen Blick. Bitte installieren Sie die Software mit den nachstehenden Schritten. Installationsverfahren:

1. Laden Sie Power Master+ von folgender Webseite herunter:
   http://www.powermonitor.software/
2. Doppelklicken Sie auf die Datei und befolgen Sie die Installationsschritte. Wenn Ihr Computer neu startet, erscheint die Software Power Master+ als blaues Symbol im Systemtray.

Symptom	Mögliche Ursache	Lösung
Die USV erreicht nicht die erwartete Laufzeit.	Akku ist nicht vollständig aufgeladen.	Laden Sie den Akku auf, indem Sie die USV angeschlossen lassen.
Die USV schaltet sich nicht ein.	Der Ein-/Ausschalter ist so konzipiert, dass	Schalten Sie die USV aus. Warten Sie 10

Deutsch

	Schäden durch schnelles Ein- und Ausschalten vermieden werden.	Sekunden, schalten Sie die USV dann wieder ein.
Angeschlossene Geräte werden nicht mehr über die Ausgänge mit Strom versorgt. Der Trennschalter ragt an der Seite des Gerätes heraus.	Schutzschalter wurde aufgrund einer Überlastung ausgelöst.	Schalten Sie die USV ab, trennen Sie mindestens einen Verbraucher von der USV. Setzen Sie den Trennschalter durch Betätigen der Taste zurück, schalten Sie die USV anschließend ein.

Achtung

• Installieren Sie das Gerät zur Vermeidung von Brand- und Stromschlaggefahren in einem Innenbereich mit kontrollierter Temperatur und Feuchtigkeit, der frei von leitfähigen Verschmutzungen ist.
• Stromschlaggefahr, Abdeckung nicht entfernen. Keine vom Benutzer reparierbaren Teile. Reparaturen qualifiziertem Servicepersonal überlassen.
• Stromschlaggefahr, gefährliche stromführende Teile im Inneren dieser USV können an der Batterieversorgung anliegen, selbst wenn die Netzstromversorgung getrennt ist.
• Stromschlaggefahr, Batterieschaltkreis ist nicht vom Netzeingang isoliert; gefährliche Spannung kann zwischen Batterieanschlüssen und Erde existieren. Vor Berühren testen.
• Um das Risiko von Feuer oder elektrischem Schlag zu verhindern, installieren Sie den UPS an einem temperatur- und feuchtigkeitskontrollierten Ort im Innenbereich, frei von leitfähigen Verunreinigungen. (Siehe die Spezifikationen für den akzeptablen Temperatur- und Feuchtigkeitsbereich.)
• Um das Risiko einer Überhitzung des UPS zu reduzieren, bedecken Sie nicht die Kühlöffnungen des UPS und vermeiden Sie es, die Einheit direktem Sonnenlicht auszusetzen oder sie in der Nähe von Wärme abgebenden Geräten wie Heizgeräten oder Öfen zu installieren.
• Befestigen Sie keine nicht mit Computern zusammenhängenden Gegenstände, wie medizinische Geräte, lebenserhaltende Geräte, Mikrowellen oder Staubsauger am UPS.
• Stecken Sie den Eingang des UPS nicht in seinen eigenen Ausgang.
• Lassen Sie keine Flüssigkeiten oder Fremdkörper in das UPS gelangen. Stellen Sie keine Getränke oder andere Flüssigkeitsbehälter auf oder in die Nähe des Geräts.
• Im Notfall drücken Sie den AUS-Knopf und ziehen Sie das Netzkabel von der Wechselstromversorgung ab, um das UPS ordnungsgemäß auszuschalten.
• Befestigen Sie keine Mehrfachsteckdosenleisten oder Überspannungsschutzgeräte am UPS.
• Ziehen Sie das UPS vor dem Reinigen aus der Steckdose und verwenden Sie keine Flüssigkeit oder Sprühreiniger.

Deutsch

• Die Wartung der Batterien sollte von sachkundigem Personal durchgeführt oder überwacht werden, das über Batterien und die erforderlichen Vorsichtsmaßnahmen informiert ist. Halten Sie nicht autorisiertes Personal von den Batterien fern.
• Die Stromversorgung der Batterien sollte daher an den Plus- und Minuspolen an den Schnellanschlüssen der Batterie getrennt werden, wenn Wartungs- oder Servicearbeiten im Inneren des UPS erforderlich sind.
• Verwenden Sie beim Austausch der Batterien die gleiche Anzahl und Art von Batterien.
• Batterien dürfen nicht in einem Feuer entsorgt werden. Die Batterie kann explodieren. Öffnen oder verstümmeln Sie nicht die Batterie oder Batterien. Ausgelaugte Elektrolyte sind schädlich für Haut und Augen.
• Benutzen Sie das Steckernetzteil nur in einer Steckdose die so nah wie möglich am Installationsort des Gerätes liegt, einfach zugänglich ist und ein einfaches Trennen des Netzteils ermöglicht.
• Benutzen Sie das Steckernetzteil nicht an einer Steckdose, die verdeckt hinter Möbeln, Vorhängen oder ähnliches liegt.
• Verdecken Sie das in der Steckdose eingesteckte Netzteil auf keinen Fall.
• Verwenden Sie das Produkt ausschließlich in trockenen Innenräumen und schützen Sie es vor Feuchtigkeit.
• Bei Unsicherheiten oder wenn der Netzadapter nicht ordnungsgemäß funktioniert, verwenden Sie ihn nicht weiter und wenden Sie sich an unseren Kundensupport oder ein autorisiertes Servicecenter.
• Beenden Sie die Verwendung sofort, wenn der Netzadapter sichtbare Schäden aufweist, ungewöhnliche Gerüche abgibt oder übermäßig heiß wird.

Hinweis: Diese Anleitung enthält wichtige Sicherheitshinweise. Bitte befolgen Sie während der Installation aufmerksam alle Anweisungen. Lesen Sie diese Anleitung aufmerksam, bevor Sie versuchen, das Produkt auszupacken, zu installieren oder in Betrieb zu nehmen.

Hinweis: Die USV dient nur dem Einsatz mit Computerlasten.

Entsorgung von Elektro-Altgeräten und Batterien: Elektro-Altgeräte und Batterien dürfen nicht im Hausmüll entsorgt werden. Bitte geben Sie sie bei Ihrer lokalen Recyclingstelle. Batterien sollten bei der Entsorgung vollständig entladen sein. Unsachgemäße Lagerung/Entsorgung kann der Umwelt schaden und/oder Verletzungen verursachen.

CE-Kennzeichnung: Conceptronic erklärt, dass dieses Produkt mit den im Abschnitt „Konformitätserklärung“ aufgelisteten Richtlinien übereinstimmt.
