KD91402M - Warmhalteschublade AEG - Kostenlose Bedienungsanleitung

Produkttyp	Warmhalteschublade
Marke	AEG
Modell	KD91402M
Abmessungen (H x B x T)	ca. 14 x 60 x 55 cm
Gewicht	ca. 20 kg
Spannung / Frequenz	220-240 V ~ 50/60 Hz
Heizleistung	ca. 1000 W
Temperaturbereich	30 °C (Antauen) bis 80 °C (Warmhalten)
Funktionen	Antauen, Teig gehen lassen, Tassen/Gläser vorwärmen, Geschirr vorwärmen, Speisen warm halten, Speisen erhitzen
Maximale Beladung	25 kg
Fassungsvermögen	Geschirr für 6 Personen
Material	Edelstahl / Aluminium (Front)
Ausstattung	Antirutschauflage, Rost, Teleskopauszug, Funktionswähler, EIN-/AUS-Schalter mit Kontrollleuchte
Reinigung	Innenwände mit feuchtem Tuch, Front mit mildem Glasreiniger
Sicherheitsmerkmale	Kindersicherung (heiße Oberflächen), Abschaltautomatik?, Überhitzungsschutz?, Erdung erforderlich
Installation	Einbaumöbel, Anschluss durch Elektrofachkraft, Zugänglichkeit der Steckdose
Garantie	Herstellergarantie, Reparatur nur durch autorisierten Kundendienst
Ersatzteile / Reparierbarkeit	Kundendienst für Kabel und Heizelement; keine selbst durchführbaren Reparaturen

Häufig gestellte Fragen - KD91402M AEG

Wie schalte ich die Warmhalteschublade ein?

Welche Temperaturen kann ich einstellen?

Wie lange dauert das Aufheizen?

Kann ich Plastikbehälter in die Schublade stellen?

Wie reinige ich die Warmhalteschublade?

Was tun, wenn sich das Geschirr nicht erwärmt?

Darf ich mich auf die geöffnete Schublade setzen?

Kann ich die Schublade zum Heizen des Raums verwenden?

Welche Sicherheitsvorkehrungen gibt es für Kinder?

Wie wird das Gerät installiert?

BEDIENUNGSANLEITUNG KD91402M AEG

BG - bivodment, impielen der inappropriaten auf operation.

(21) Intact un verwertion Infestation

INFORMATIONEN ZUR SICHERHEIT 18

Sicherheitshinweise 20

Vorsichtsmaßnahme während Benutzung....21

Gerätebeschreibung 22

Bedienung 23

Fassungsvermögen 25

Reinigung und Pflege 26

Was ist im Falle einer Funktionsstörung zu tun? 27

Umwelt- und Gesundheitsschutz 27

Installationsanleitung 28

Einbau....47

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

Besuchen Sie uns auf unserer Webseite, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.aeg.com

1. INFORMATIONEN ZUR SICHERHEIT

Lesen Sie die Anweisungen sorgfältig vor der Installation und bevor Sie Ihr Gerät in Betrieb setzen. Der Hersteller haftet nicht für unsachgemäße Installation und Nutzung der Geräte, die Verletzungen und Schäden verursachen können. Halten Sie die Anweisungen griffbereit, so dass sie während des Gebrauchs leicht konsultierbar sind.

1.1. Sicherheit von Kindern und gefährdeten Erwachsenen

⚠️ WARNING!

Erstickungs-, Verletzungs- und dauerhafte Unfähigkeitsgefahr:

- Dieses Gerät kann von Kindern ab acht Jahren und von Personen mit eingeschränkten körperlichen, Wahrnehmungs- oder geistigen Fähigkeiten bzw. fehlender Erfahrung verwendet werden, sofern sie dabei beaufsichtigt werden

- Nur qualifiziertes Personal darf das Gerät installieren und ersetzen Sie das Kabel ersetzen.

⚠️ WARNING!

- Dieses Gerät und seine Teile werden bei Gebrauch heiß. Achten Sie darauf, die heißen Teile nicht zu berühren. Halten Sie Kinder unter acht Jahren von dem Gerät fern, es sei denn, diese werden dabei ständig beaufsichtigt.

- Der Ofen wird bei Gebrauch heiß. Halten Sie während des Backens oder Bratens Kinder in sicherem Abstand von dem Ofen.

- Fassen Sie die Elemente im Inneren erst an, nachdem der Ofen abgekühlt ist

- Verwenden Sie keine Scheuermittel oder scharfe Metallschaber zum Reinigen des Türglases, da diese die Oberfläche zerkratzen und somit zum Zersplittern des Glases führen können.

- Aus Gründen der elektrischen Sicherheit darf das Gerät nicht mit Hochdruckreinigern oder

2. SICHERHEITSHINWEISE

ACHTUNG!

Vergleichen Sie vor dem Anschließen des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes. Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelstfall fragen Sie Ihren Elektroinstallateur.

ACHTUNG!

Wird der Stecker von der Netzanschlussleitung entfernt, muss das Gerät von einer Elektrofachkraft eingebaut und angeschlossen werden. Beauftragen Sie bitte eine Elektrofachkraft, die die landesüblichen Vorschriften und die Zusatzvorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig einhält. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch Fehler beim Einbau oder Anschluss verursacht werden.

ACHTUNG!

ACHTUNG!

Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Eventuelles Berühren spannungsführender Teile sowie Verändern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionsstörungen des Gerätes.

ACHTUNG!

Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur qualifizierte Fachleute durchführen. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

ACHTUNG!

Eine Reparatur des Gerätes während der Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieenspruch mehr

ACHTUNG!

3. VORSICHTSMAßNAHME WÄHREND BENUTZUNG

• Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsach-gemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.
• Lesen Sie vor dem ersten Benutzen aufmerksam die Gebrauchsanweisung. Dadurch schützen Sie sich selbst und vermeiden Schäden an Ihrem Gerät.
• Das Gerät kann im Innenraum je nach gewählter Temperatur und Benutzungsdauer bis zu ca. 80 °C heiß werden. Verwenden Sie zum Herausnehmen des erwärmten Geschins bei Bedarf Topfhand-schuhe.
• Stellen oder setzen Sie sich nicht auf die geöffnete Geschirr-schublade. Der Teleskopauszug wird beschädigt. Die Belastbarkeit der Geschirrschublade beträgt max. 25kg.
• Bewahren Sie keine Kunststoff-behälter oder brennbare Gegenstände im Gerät auf. Beim Einschalten können sie schmelzen oder sich entzünden.

Brandgefahr!

• Benutzen Sie das Gerät nicht zum Beheizen von Räumen. Durch die Temperaturentwicklung können leicht entzündbare Gegenstände in der Nähe zu brennen beginnen.
• Verwenden Sie keinesfalls einen Dampfreiniger. Zum einen kann der Dampf an spannungsführende Teile gelangen und einen Kurzschluss auslösen. Zum anderen kann der Dampfdruck zu dauerhaften Beschädigungen von Oberflächen und Bauteilen führen, für die der Hersteller keinen Schadenersatz leistet
• Nicht mehr benutzte Geräte müssen vom Elektronetz getrennt und alle wegführenden elektrischen Leitungen entfernt werden, damit sie z. B. für spielende Kinder keine Gefahr darstellen.

4. GERÄTEBESCHREIBUNG

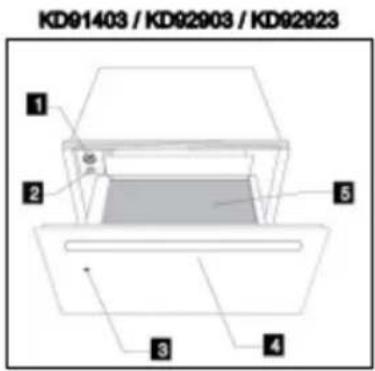

4.1. Hauptkomponenten

1 Funktionswähler 2 EIN-/AUS-Schalter 3 Kontrollampe

4 Griff 5 Antirutschauflage 6 Rost für Schublade

5.1. Vordem ersten Gebrauch

Vor dem ersten Benutzen sollten Sie wie folgt vorgehen:

Wischen Sie Ihr Gerät mit einem feuchten Tuch ab und trocken Sie es anschließend, entsprechend die Hinweise „Reinigung und Pflege“. Heizen Sie die leere Schublade mindestens 2 Stunden lang auf.

Stellen Sie dazu den Temperaturknebel auf Maximum (siehe Kapitel "Temperatur wählen"). Sorgen Sie dabei für eine gute Belüftung der Küche.

Die Bauteile sind mit einem Pflegemittel geschützt. Deshalb kommt es beim ersten Aufheizen vorübergehend zur Geruchsbildung. Die Geruchsbildung und eventuell auftretender Dunst vergehen nach kurzer Zeit und weisen nicht auf einen Falschanschluss oder Gerätedefekt hin.

Die Bedienelemente bestehen aus dem Funktionswähler und dem Ein-/Aus- Schalter. Sie sind nur sichtbar, wenn die Geschirrschublade geöffnet ist.

5.3. Bedien prinzip

Um die Wärmeschublade zu verwenden verfahren wie folgt:

• Stellen Sie das Geschirr in die Schublade.
• Um die Funktion zu wählen, bitte drehen Sie den Schalter auf die gewünschte Position.
• Schalten Sie das Gerät durch drücken des EIN-/AUS-Schalters ein. Der Schalter leuchtet auf.
• Schließen Sie die Schublade. Beachten Sie, dass sich die Schublade wieder öffnen kann, wenn sie mit übermäßigem Schwung geschlossen wird. Schalten Sie das Gerät aus, bevor Sie das erwärmtete Geschirr entnehmen.

Auf der Temperaturskala sind keine absoluten Temperaturwerte in °C markiert, sondern Symbole, die die

optimale Temperatur für die jeweilige Geschirrgruppe darstellen:

Symbol	°C	Funktion
	30°C	Antauen
	40°C-50°C	Teig gehen lassenTassen/Gläser vorwärmen
	60°C-70°C	Geschir vorwärmen
	80°C	Speisen warm haltenSpeisen Erhitzen
5.5. AufheizzeitenUnterschiedliche Faktoren beeinflussen die Aufheizzeit:Material und Dicke des GeschirrsBeladungsmengeBeladungsanordnungTemperatureinstellungAbsolute Angaben sind daher nicht möglich.		Bitte ermitteln Sie im praktischen Gebrauch die optimalen Einstellungen für Ihren Haushalt.Beider Einstellung auf der Position und um eine gleichmäßige Erwärmung zu erreichen können folgende Werte als Anhaltspunkte genannt werden:

Fassungsvermögen	Zelt (min)
Geschirr für 6 Personen	30 – 35

Tabelle: Niedertemperaturen (Referenzwerte)

Anwendung	Menge	Anbraten auf der Kochstelle	Gezzeiten
Rind
Ganzbleu	1kg	Auf allen Seiten je 2 Min.	1 Std.
Nicht ganz durchgebraten	1kg	Auf allen Seiten je 3 Min.	1 1⁄4 Std
Ä point	1kg	Auf allen Seiten je 3 Min.	1 1⁄4 Std
durchgebraten	1kg	Auf allen Seiten je 3 Min.	2 1⁄4 - 2 1⁄2 Std
Roastbeef am Stück	1kg	Auf allen Seiten je 3 Min.	3 Std blutig4.5 Std. rosa
Kalb
Filet, ganz	1kg	Auf allen Seiten je 2 Min.	1 1⁄4 - 2 Std
Karree am Stück	1kg	Auf allen 4 Seiten je 3 Min.	2 1⁄4 - 2 1⁄2 Std
Braten, Slotxen	1kg	Auf allen Seiten je 3 Min.	2 - 2 1⁄2 Std
Braten Schulter	1kg	Auf allen Seiten je 3 Min.	2 1⁄2 Std.
Schwein
Filet, ganz	500-600 g	Auf allen Seiten je 2 Min.	1 1⁄2 Std.
Karree am Stück	600 -1000g	Auf allen 4 Seiten je 3 Min.	2 -2 1⁄2 Std
Lamm		Rundherum 10-15 min	2-3 Std
Gigot mit Keule	2kg
Gigotsteak aus Keule	2kg	Auf allen Seiten je 4 Min.	3-4 Std.
RückenfiletFilet	400g	Auf beiden Seiten je 2 Min.	3⁄4 - 1 Std

Wenn Sie das gegarte Fleisch warm halten wollen, stellen Sie auf Einstellung 60°C
zurück. Wir empfehlen nicht länger als 1 Std Warmzuhalten.

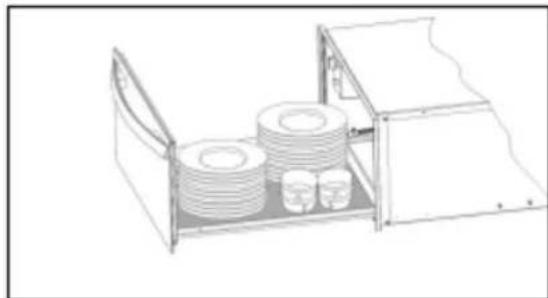

6. FASSUNGSVERMÖGEN

6.1. Das Fassungsvermögen hänot von der Größe der

7. REINIGUNG UND PFLEGE

7.1. Die Reinigung stellt die einzige, normalerweise erforderliche Wartung dar.

Achtung! Die Reinigung muss an dem von der Stromversorgung getrennten Gerät durchgeführt werden. Ziehen Sie den Stecker aus der Steckdose oder schalten Sie den Stromversorgungskreis des Gerätes ab. Benutzen Sie keine aggressiven Reinigungs- oder Scheuermittel, keine

Benutzen Sie bei Wärmeschubladen

mit einer Aluminiumvorderseite ein mildes Glasreinigungsmittel und einen weichen, fussel freien Lappen. Wischen Sie diese in horizontaler Richtung ab, ohne Druck auf die Oberfläche auszuüben.

Innenraum

Reinigen Sie nach jeder Nutzung die Innenwände mit einem feuchten Lappen. Geben Sie, falls das Gerät sehr verschmutzt sein sollte, einige

8. WAS IST IM FALLE EINER FUNKTIONSSTÖRUNG ZU TUN?

ACHTUNGI Jegliche Art von

Reparatur darf nur von spezialisierten autorisierte Personen vorgenommen wird, ist gefährlich.

Folgende Probleme können behoben werden, ohne den Kundendienst zu benachrichtigen:

• Das Geschirr erwärmt nicht

ausreichend? Prüfen Sie, ob:

• das Gerät eingeschaltet ist.
  – die richtige Temperatureinstellung gewählt wurde.
  – Sie die Austrittsöffnungen durch große Platten oder Schüsseln verdeckt haben.
  – Sie das Geschirr lange genug erwärmt haben.

- Unterschiedliche Fektoren beeinflussen die Aufheitzzelt, zum Beispiel:

- ist defekt.

- Beim Einschalten des Gerätes leuchtet der Ein-/Aus-Schalter nicht?

Fachleuten ausgeführt werden. Jeder Eingriff, der durch nicht vom Herstellen

• Material und Dicke des Geschirrs
• Beladungsmenge
• Beladungsanordnung
• Temperatureinstellung

- Das Geschirr erwärmt nicht? Prüfen Sie, ob:

• Sie ein Gebläsegeräusch hören.
• Falls das Gebläse läuft, ist der Heizkörper defekt. Falls das Gebläse nicht läuft ist das Gebläse defekt.
• die Sicherung der Hausinstallation ausgelöst hat.

- Temperatur lässt sich nicht mehr regein.

• Der Temperaturregler
  – Die Kontrolllampe des Schalters ist defekt.

10. INSTALLATIONSANLEITUNG

10.1. Vor der Installation

Überprüfen Sie, dass die

Versorgungsspannung, die auf dem Typenschild angegeben ist, mit Ihrer Netzspannung übereinstimmt. Öffnen Sie die Schublade und entnehmen Sie alle Zubehörteile sowie das Verpackungsmaterial.

Achtung! Die Vorderseite der Schublade kann mit einer Schutzfolie versehen sein. Ziehen Sie diese Folie vor der ersten Benutzung des Gerätes Ofens vorsichtig ab, indem Sie an deren Unterseite beginnen. Vergewissem Sie sich, dass die Wärmeschublade nicht beschädigt ist. Überprüfen Sie, ob die Schublade richtig schließt Benachrichtigen Sie den Kundendienst im Falle von vorhandenen Schäden.

Achten Sie darauf, dass die Steckdose nach Einbau des Gerätes leicht zugänglich ist, ausserhalb der

den eingebauten Geschirrwärmer gestellt.

Beachten Sie für den Einbau des Kombinationsgerätes unbedingt die Informationen der jeweiligen Gebrauchs- bzw. Montageanweisung. Die wichtigen Masse für den Einbau werden in "mm" auf den letzten Selten dargestellt. Wie folgt vorgehen:

1. Stellen Sie das Gerät bis zur Schwadenleiste in den Umbauschrank und richten Sie es aus.

DEUTSCH

Der Elektroanschluss erfolgt über einen allpoligen Schalter, der für die ist. Dieser Schalter sollte einen Mindestabstand von 3 mm zwischen den Kontakten aufweisen, sodass eine Unterbrechung im Notfall bzw. bei einer Reinigung der Wärmeschublade möglich ist. Falls für den Elektroanschluss ein Stecker verwendet wird, so muss nach der Installation der Zugriff auf diesen Stecker gewährleistet sein. Der Anschluss muss mit einer angemessenen Erdung gemäß dem geltenden Vorschriften ausgestattet sein.

entsprechende Stromstärke geeignet

ACHTUNG: DIE WÄRMESCHUBLADE MUSS GEERDET SEIN.

Das Auswechseln des biegsamen Stromkabels an der Wärmeschublade sollte nur von einem qualifizierten Kundendiensmitarbeiter vorgenommen werden, da hierfür besonderes Werkzeug erforderlich ist.

Der Hersteller und der Wiederverkäufer lehnen jegliche

⚠ung für eventuelle Schäden ab, die Personen, Tieren oder Sachen infolge der Nichtbeachtung der vorliegenden Installationsanleitung zugefügt werden
