Produkttyp	USB-C Multi-Port Adapter
Marke	Digitus
Modell	DA-70875
Abmessungen (L x B x H)	10 cm x 3 cm x 1 cm
Gewicht	50 g
Stromversorgung	Über USB-C (Bus Powered)
Ausgangsanschlüsse	1x HDMI (4K@30Hz), 2x USB-A 3.0, 1x SD-Kartenleser
Eingangsanschluss	USB-C (Männlich)
Maximale Auflösung HDMI	3840 x 2160 bei 30 Hz
USB-Datenrate	5 Gbit/s (USB 3.0)
SD-Kartenkompatibilität	SD, SDHC, SDXC (UHS-I)
Material	Aluminiumlegierung
Kabellänge	15 cm
Betriebstemperatur	0 °C bis 45 °C
Lagertemperatur	-20 °C bis 60 °C
Zertifizierungen	CE, RoHS
Kompatibilität	Windows, macOS, Chrome OS, Linux, Android, iPadOS
Lieferumfang	USB-C Adapter, Bedienungsanleitung
Reinigung und Pflege	Mit einem trockenen, fusselfreien Tuch abwischen. Keine Flüssigkeiten oder Reinigungsmittel verwenden.
Sicherheitshinweise	Nicht in Wasser eintauchen. Nur in trockener Umgebung verwenden. Vor Feuchtigkeit schützen.
Ersatzteile	Keine vom Hersteller vorgesehenen Ersatzteile.
Reparierbarkeit	Nicht reparierbar; bei Defekt Gerät ersetzen.
Garantie	2 Jahre (Herstellergarantie)

Häufig gestellte Fragen - DA-70875 Digitus

Ist der Digitus DA-70875 mit meinem MacBook Pro kompatibel?

Ja, der Adapter ist mit MacBook Pro und anderen USB-C-Geräten kompatibel. Er unterstützt macOS und iPadOS.

Welche Auflösung unterstützt der HDMI-Anschluss?

Der HDMI-Anschluss unterstützt bis zu 4K bei 30 Hz (3840 x 2160). Für 4K bei 60 Hz ist dieser Adapter nicht ausgelegt.

Benötigt der Adapter eine externe Stromversorgung?

Nein, der Adapter wird direkt über den USB-C-Anschluss mit Strom versorgt (Bus Powered). Bei angeschlossenen Geräten mit hohem Strombedarf kann es jedoch zu Leistungseinbußen kommen.

Kann ich den Adapter an einem Nintendo Switch verwenden?

Ja, der Adapter funktioniert auch mit Nintendo Switch. Beachten Sie, dass der Switch im Dock-Modus möglicherweise eine externe Stromquelle benötigt.

Welche SD-Karten werden unterstützt?

Der SD-Kartenleser unterstützt SD, SDHC und SDXC Karten (UHS-I). Die maximale Geschwindigkeit beträgt etwa 104 MB/s.

Warum wird mein externer Monitor nicht erkannt?

Überprüfen Sie, ob das Kabel richtig angeschlossen ist und ob der Monitor auf den richtigen Eingang eingestellt ist. Stellen Sie sicher, dass Ihr Gerät DisplayPort Alt Mode über USB-C unterstützt.

Kann ich mehrere USB-Geräte gleichzeitig verwenden?

Ja, Sie können bis zu zwei USB-A-Geräte gleichzeitig anschließen. Die Datenrate von 5 Gbit/s wird geteilt.

Wie reinige ich den Adapter richtig?

Verwenden Sie ein trockenes, fusselfreies Tuch. Keine Reinigungsmittel oder Flüssigkeiten verwenden. Ziehen Sie den Adapter vor der Reinigung ab.

Ist der Adapter mit Android-Smartphones kompatibel?

Ja, Android-Geräte mit USB-C und DisplayPort Alt Mode werden unterstützt. Nutzen Sie den Adapter für HDMI-Ausgabe oder USB-Peripherie.

Was tun, wenn der Adapter nicht funktioniert?

Überprüfen Sie die Verbindung und starten Sie das angeschlossene Gerät neu. Testen Sie den Adapter an einem anderen Gerät. Bei anhaltenden Problemen wenden Sie sich an den Digitus-Support.

BEDIENUNGSANLEITUNG DA-70875 Digitus

Universal-Dockingstation für USB Typ C

Benutzerhandbuch DA-70861

1. EINLEITUNG

Die voll funktionale Universal-Dockingstation für USB Typ C von Digitus bietet Ihnen alles, um einen voll ausgestatteten Arbeitsbereich zu schaffen. Sie bietet drei Video-Schnittstellen (HDMI, MiniDP und VGA), an denen gleichzeitig zwei Monitore betrieben werden können. Dadurch wird die bestmögliche unterstützte Auflösung erreicht: Brillantes UHD (4K2K/30 Hz).

Darüber hinaus besitzt sie drei USB 3.0 Anschlüsse, von denen ein Anschluss (5 V/1,5 A) auch eine Ladefunktion für mobile Geräte bietet. Die USB-Schnittstellen werden durch einen USB-C Anschluss mit Stromversorgungsfunktionalität (PD) ergänzt. Es wurden auch zwei Kartenleser integriert (MicroSD, SDHC, SDXC/MMC). Ihr Notebook kann auch mit einem Kabel über den Gigabit Ethernet-Anschluss mit Ihrem Netzwerk verbunden werden. Wir runden alles mit einem Stereo-Audioanschluss ab. Erweitern Sie Ihr Notebook um 11 zusätzliche Anschlüsse mit nur einem USB-C-Anschluss - mit der multifunktionalen Universal-Dockingstation für USB Typ C.

Diese Typ-C-Dockingstation bietet eine integrierte Lösung für Stromversorgung, Daten und Video. Sie können einen Typ-C Host-PC mit VGA-, HDMI-, Mini-DisplayPort-Displays für Video- und Datenübertragung zu USB-A-Geräten anschließen. Mit ihr kann der Host-PC auch über den RJ45-Port auf das Ethernet zugreifen. Außerdem können Sie über die SD/MMC- und MicroSD-Kartensteckplätze die Informationen von externen Speichern im Host-PC lesen und über USB-C-Buchse den Host-Computer aufladen.

2. MERKMALE

• Unterstützt USB-C-Eingang
• Unterstützung von HDMI-, Mini DisplayPort-, VGA-, USB-C-, USB 3.0-Buchse, Gigabit Ethernet, Stereo, SD-, MicroDS Karte und USB-C-Schnittstelle
• Unterstützung von HDMI-Auflösungen bis zu 4K x 2K bei 30 Hz
• Unterstützung von Mini DisplayPort-Auflösung bis zu 4kx2k bei 30Hz
• Unterstützung von VGA-Auflösung bis zu 1920 x 1200 bei 60 Hz
• Die gesamte Ausgangsleistung der 3 USB-A-Anschlüsse beträgt 10 W (5 V bei 2 A), 1 Anschluss unterstützt BC 1.2, mit max 7,5 W (5 V bei 5 A), die beiden anderen Anschlüsse teilen sich max. 5W (5 V bei 1 A)
• Unterstützung von 10/100/1000 Mbit/s Bandbreite • Die Stereoanschlüsse unterstützen sowohl Mikrofon als auch Kopfhörer • USB-C-Buchse als Ladeanschluss für USB-C Notebooks/Ultrabooks
• Mehrere USB-C-Schnittstellen unterstützen Plug-and-Play und Hot Swap
• Unterstützung von SD/SDHC/SDXC
• Unterstützung von Secure Digital v3.0 UHS-I (Lesegeschwindigkeit bis max. 70 Mbit/s, Schreibgeschwindigkeit bis max. 90 Mbit/s)
• Unterstützung der MultiMediaCard (MMC) Spezifikationen
• Unterstützung von MicroSD/SDHC/SDXC (bis zu 128 GB)
• Unterstützung von: Mac OS 10.10.2 und neuer, Google Chrome, Windows: Windows 7 bis Windows 10

3. PACKUNGSINHALT

Bevor Sie dieses Gerät in Betrieb nehmen, überprüfen Sie bitte die Verpackung und vergewissern Sie sich, dass folgende Artikel im Versandkarton enthalten sind:

• 1 x Hauptgerät: Universal-Dockingstation für USB Typ C • 1 x Benutzerhandbuch

1. TECHNISCHE DATEN

Ein-/Ausgangsanschlüsse
Eingang	USB-C-Stecker x1
Ausgang	HDMI-Buchse x1Mini-DP-Buchse x1VGA-Buchse x1USB-C-Buchse x1USB 3.0-Buchse x3RJ45 x1Stereo x1SD-Kartensteckplatz x1microSD-Kartensteckplatz x1USB-C Buchse zum Aufladen x1
Betriebsumgebung
Betriebstemperatur 0 °C bis +45 °C
Betriebsluftfeuchtigkeit 10 % bis 90 % RH (keine Kondensation)
Lagertemperatur -10 °C bis +70 °C
Lagerluftfeuchtigkeit 10 % bis 90 % RH (keine Kondensation)
Stromversorgung
USB-C PD-Ladeanschluss 60 W (20 V/3 A)
USB-A-Anschluss x3 Gesamte Ausgangsleistung: 10 W (5 V bei 2 A)Ein Anschluss unterstützt max. 7,5 W (5 V bei 1,5 A)Die anderen beiden Anschlüsse teilen sich max. 5 W (5 V bei 1 A)
Behördliche Genehmigungen
Zertifizierungen	FCC, CE
Zusatzadapter
Benutzerhandbuch	10 Sprachen
Chipsatz VL100: PD-Steuerung	VL813/RTL8153/NS1081C/SSS1629/STDP4320/PS8339B/ANX9833

5. INBETRIEBNAHME

1) Verbinden Sie den USB-C-Stecker dieses Produkts mit Ihrem USB-C Notebook/Ultrabook. 2) Verbinden Sie die drei USB3.0-Anschlüsse mit drei USB-Geräten. 3) Verbinden Sie den Mini DisplayPort-Anschluss der Dockingstation über ein Mini DisplayPort-Kabel mit dem Display mit Mini DisplayPort-Anschluss. 4) Verbinden Sie den HDMI-Anschluss über ein HDMI-Kabel mit einem HD-Display. 5) Verbinden Sie den VGA-Anschluss über ein VGA-Kabel mit einem HD-Display. 6) Verbinden Sie den Gigabit-Ethernet-Anschluss dieses Produkts über ein Ethernet-Kabel mit einem Ethernet-Router. 7) Schließen Sie an den Stereo-Anschluss einen Kopfhörer an. 8) Stecken Sie eine microSD- und SD-/MMC-Karte in die Schlitze des Kartenlesers. 9) Schließen Sie den Ladeanschluss des Typs C an. Er kann Ihr Notebook/Ultrabook aufladen und der Adapter unterstützt den gleichzeitigen Betrieb.

Hinweis:

1. Mini-DisplayPort und HDMI sowie Mini-DisplayPort und VGA funktionieren gleichzeitig. Aber HDMI und VGA funktionieren nicht gleichzeitig.
2. Beim Anschluss des Mini-DisplayPorts und HDMI bei Mac OS kann der Computer nur eine EDID-Kennung (Kennungsdaten für den DDC) lesen. Es ist ratsam, zwei Monitore mit der gleichen maximalen Auflösung anzuschließen. Wenn die Auflösungen dieser zwei Monitore unterschiedlich sind, passen Sie sie manuell an. Unter Windows kann der Computer zwei verschiedene EDID-Kennungen gleichzeitig lesen.
3. Beim Anschluss von Mini-DisplayPort und VGA bei Mac OS kann der Computer nur eine EDID-Kennung lesen. Schließen Sie den Mini DisplayPort vor dem VGA-Anschluss an. Andernfalls erfolgt möglicherweise keine Tonausgabe am Gerät. Passen Sie die Auflösung für beide Monitore manuell an. Dieses Problem tritt bei Windows nicht auf.
4. Bei Verwendung von Mac OS im Doppelmonitor-Modus kann der Computer nur eine EDID-Kennung lesen. Wenn Sie zwei Monitore verwenden, die nicht die gleiche Auflösung haben, wird kein Bild ausgegeben. Setzen Sie die Auflösung ordnungsgemäß zurück und stellen Sie sie manuell ein.

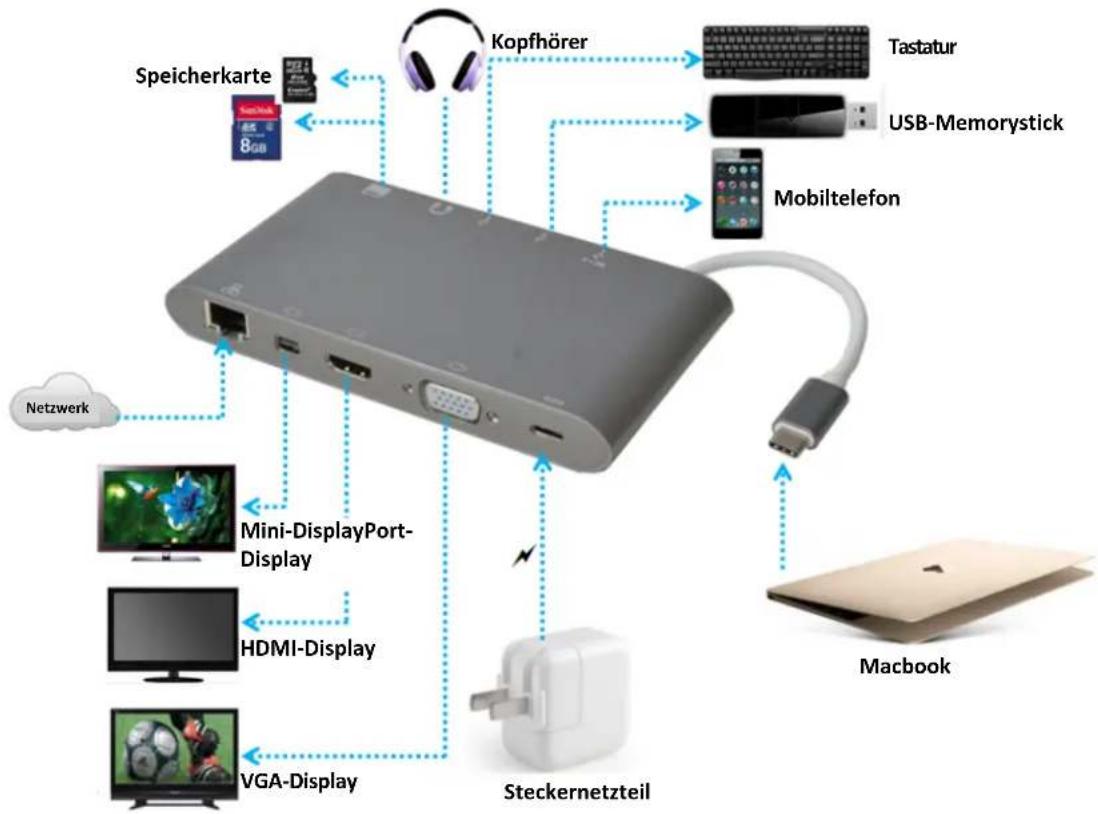

6. ANSCHLUSSBESCHREIBUNG

Hiermit erklärt die ASSMANN Electronic GmbH, dass der Artikel in Übereinstimmung mit den Anforderungen und Vorschriften der Richtlinien 2014/30/EU und RoHS 2011/65/EU befindet. Die vollständige Konformitätserklärung können Sie postalisch unter der unten genannten Herstelleradresse anfordern.

Warnung:

Dies ist eine Einrichtung der Klasse B. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen.
