Produkttyp	Split-Klimaanlage
Modell	REA53OUT KC
Marke	Gorenje
Kühlleistung (kW)	3,5 kW
Heizleistung (kW)	3,8 kW
Energieeffizienzklasse Kühlen	A++
Energieeffizienzklasse Heizen	A+
Jahresverbrauch Kühlen (kWh)	180 kWh
Schalldruckpegel Innengerät (dB(A))	28 dB(A)
Schalldruckpegel Außengerät (dB(A))	52 dB(A)
Abmessungen Innengerät (BxHxT mm)	800 x 280 x 200 mm
Abmessungen Außengerät (BxHxT mm)	800 x 550 x 300 mm
Gewicht Innengerät (kg)	10 kg
Gewicht Außengerät (kg)	32 kg
Stromversorgung	220-240 V / 50 Hz
Kältemittel	R32
Funktionen	Kühlen, Heizen, Entfeuchten, Ventilator, Schlafmodus, Timer
Filterreinigung	Waschbarer Feinfilter, alle 2 Wochen reinigen
Sicherheitsmerkmale	Automatischer Neustart, Kindersicherung, Überhitzungsschutz
Ersatzteile	Filter, Fernbedienung, Ablaufschlauch (separat erhältlich)
Reparierbarkeit	Ersatzteile 10 Jahre verfügbar, Reparaturanleitung online
Lieferumfang	Innengerät, Außengerät, Fernbedienung, Montagematerial

Häufig gestellte Fragen - REA53OUT KC GORENJE

Wie reinige ich den Filter der Klimaanlage?

Öffnen Sie die Frontabdeckung, entnehmen Sie den Filter und reinigen Sie ihn mit einem Staubsauger oder lauwarmem Wasser. Lassen Sie ihn trocknen, bevor Sie ihn wieder einsetzen. Reinigen Sie den Filter alle zwei Wochen für optimale Leistung.

Wie stelle ich die Temperatur ein?

Drücken Sie die Temperaturtasten auf der Fernbedienung (+ oder -), um die gewünschte Raumtemperatur zwischen 16°C und 30°C einzustellen. Im Kühlmodus sollte die Temperatur unter der Raumtemperatur liegen.

Was bedeuten die Fehlercodes auf dem Display?

Fehlercodes wie E1 oder E2 weisen auf Probleme hin. E1 steht meist für einen Sensorfehler, E2 für Kommunikationsstörung. Schalten Sie das Gerät aus und kontaktieren Sie den Kundendienst. Die genauen Bedeutungen finden Sie in der Bedienungsanleitung.

Wie aktiviere ich den Timer?

Drücken Sie die Timer-Taste auf der Fernbedienung. Stellen Sie die Einschalt- oder Ausschaltzeit mit den Pfeiltasten ein. Bestätigen Sie mit der Timer-Taste. Das Gerät schaltet sich automatisch zur eingestellten Zeit ein oder aus.

Ist die Klimaanlage leise?

Ja, das Innengerät arbeitet mit nur 28 dB(A) im Nachtmodus, was flüsterleise ist. Das Außengerät hat 52 dB(A), was etwa der Lautstärke einer normalen Unterhaltung entspricht.

Kann ich die Klimaanlage selbst installieren?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden, da Kältemittel und elektrische Anschlüsse fachgerecht behandelt werden müssen. Eigeninstallation kann zu Schäden und Garantieverlust führen.

Wie kann ich Energie sparen?

Stellen Sie die Temperatur nicht zu niedrig ein (empfohlen 24-26°C). Nutzen Sie den Schlafmodus und schließen Sie Fenster und Türen. Reinigen Sie den Filter regelmäßig, um die Effizienz zu erhalten.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien und setzen Sie sie neu ein. Entfernen Sie Hindernisse zwischen Fernbedienung und Gerät. Führen Sie einen Reset durch: Entfernen Sie die Batterien, warten Sie 10 Sekunden und setzen Sie sie wieder ein.

Wie wechsle ich vom Kühl- in den Heizmodus?

Drücken Sie die MODE-Taste auf der Fernbedienung, bis das Heizsymbol (Sonne) erscheint. Das Gerät schaltet auf Heizbetrieb um. Bei Außentemperaturen unter -10°C kann die Heizleistung reduziert sein.

Wo finde ich Ersatzteile für mein Modell?

Ersatzteile wie Filter, Fernbedienung oder Ablaufschlauch erhalten Sie im Gorenje-Online-Shop oder bei autorisierten Händlern. Verwenden Sie die Modellnummer REA53OUT KC zur Suche. Die Verfügbarkeit beträgt mindestens 10 Jahre.

BEDIENUNGSANLEITUNG REA53OUT KC GORENJE

GEBRAUCHS- UND MONTAGEANLEITUNG

GEBRAUCHS- UND MONTAGEANLEITUNG

GEBRAUCHS- UND MONTAGEANLEITUNG FÜR DIE KLIMANLAGE

DE

DE

DE

Vielen Dank für den Kauf dieser Klimaanlage. Bitte lesen Sie diese Gebrauchs- und Montageanleitung sorgfältig durch, bevor Sie das Gerät installieren und verwenden, und bewahren Sie diese Anleitung für späteres Nachschlagen auf.

Inhalt

Sicherheitshinweise 1

Montageanleitung 2

Montagediagramm 2

Wählen Sie die Installationsorte 3

Anschluss des Kabels 4

Schaltplan 5

Installation des Außengeräts 6

Entlüften 6

• Jede Person, die an einem Kältekreis arbeitet oder ihn öffnet, muss über eine aktuelle, von einer akkreditierten Stelle ausgestellte Bescheinigung verfügen, die ihre Kompetenz zur sicheren Handhabung von Kältemitteln gemäß einer anerkannten Bewertungsspezifikation bestätigt.
• Wartungsarbeiten dürfen nur gemäß den Empfehlungen des Geräteherstellers durchgeführt werden.
• Wartung und Reparatur, die die Unterstützung anderer qualifizierter Personen erfordern, müssen unter Aufsicht der Person erfolgen, die für den Umgang mit brennbaren Kältemitteln qualifiziert ist.
• Verwenden Sie keine anderen Mittel zur Beschleunigung des Abtauvorgangs oder zur Reinigung als die vom Hersteller empfohlenen.
• Das Gerät muss in einem Raum mit einer Bodenfläche von mehr als 10 m² installiert, betrieben und gelagert werden.
• Die Installation der Rohrleitungen muss in einem Raum mit einer Bodenfläche von mehr als 10 m² erfolgen. • Die Rohrleitungen müssen den nationalen Gasvorschriften entsprechen. • Die maximale Kältemittelfüllmenge beträgt 2,5 kg. Die spezifische Kältemittelfüllmenge basiert auf dem Typenschild der Außeneinheit.
• Mechanische Verbindungen, die in Innenräumen verwendet werden, müssen ISO 14903 entsprechen. Wenn mechanische Verbindungen in Innenräumen wiederverwendet werden, müssen die Dichtungsteile erneuert werden. Wenn Bördelverbindungen in Innenräumen wiederverwendet werden, muss der Bördelteil neu gefertigt werden. • Die Installation der Rohrleitungen ist auf ein Minimum zu beschränken.
• Mechanische Verbindungen müssen für Wartungszwecke zugänglich sein.
• Weitere Sicherheitshinweise finden Sie im Benutzerhandbuch der Inneneinheit.

Erläuterung der Symbole auf der Inneneinheit oder Außeneinheit.

Caution, risk of fire	WARNING	This symbol shows that this appliance uses a flammable refrigerant.If the refrigerant is leaked and exposed to an external ignition source, there is a risk of fire
	CAUTION	This symbol shows that the operation manual should be read carefully.
	CAUTION	This symbol shows that a service personnel should be handling this equipment with reference to the installation manual.
	CAUTION	This symbol shows that information is available such as the operating manual or installation manual.

Installationsdiagramm

Außeneinheit

- Die obige Abbildung ist nur eine einfache Darstellung des Geräts und entspricht möglicherweise nicht dem äußeren Erscheinungsbild des gekauften Geräts.

• Die Installation muss gemäß den nationalen Verdrahtungsvorschriften nur durch autorisiertes Personal erfolgen.

Wählen Sie die Installationsorte

Ort für die Installation der Außeneinheit

• Wo es bequem zu installieren und gut belüftet ist.
• Vermeiden Sie die Installation an Orten, an denen brennbares Gas austreten könnte.
• Halten Sie den erforderlichen Abstand zur Wand ein.
• Die Rohrlänge zwischen Innen- und Außeneinheit sollte im Werkszustand nicht mehr als 5 Meter betragen, kann aber mit zusätzlicher Kältemittelfüllung bis zu maximal 20 Meter betragen.
• Halten Sie die Außeneinheit von fettigem Schmutz und Schwefelgasauslässen fern.
• Vermeiden Sie die Installation am Straßenrand, wo Schlammwasser riskiert wird.
• Ein fester Untergrund, der nicht zu erhöhten Betriebsgeräuschen führt.
• Wo der Luftauslass nicht blockiert ist.
• Vermeiden Sie die Installation unter direkter Sonneneinstrahlung, in einem Gang oder Seitenweg, oder in der Nähe von Wärmequellen und Ventilatoren. Halten Sie Abstand zu brennbaren Materialien, dickem Ölnebel und feuchten oder unebenen Stellen.

Model	Max. allowed pipe length without additional refrigerant (m)	Limit of pipe length (m)	Limit of Elevation Difference H (m)	Required amount of additional refrigerant (g/m)
7K~12K	5	3~20	10	20
18K	5	3~20	15	20
21K~25K	5	3~20	15	30

Wenn die Höhe oder Rohrlänge außerhalb des Bereichs der Tabelle liegt, konsultieren Sie bitte den Händler.

Anschluss des Kabels

Hinweis: Bei einigen Modellen muss der Schrank entfernt werden, um die Verbindung zum Klemmenblock der Inneneinheit herzustellen.

- Außeneinheit

1) Entfernen Sie die Zugangstür vom Gerät, indem Sie die Schraube lösen. Verbinden Sie die Drähte einzeln wie folgt mit den Klemmen auf der Steuerplatine. 2) Befestigen Sie das Netzkabel mit der Kabelklemme an der Steuerplatine. 3) Bringen Sie die Zugangstür mit der Schraube wieder in die ursprüngliche Position an. 4) Verwenden Sie für das 24K-Modell einen anerkannten Leistungsschalter zwischen der Stromquelle und dem Gerät. Eine Trennvorrichtung, die alle Versorgungsleitungen ausreichend trennt, muss installiert sein.

Die Abbildungen in diesem Handbuch basieren auf der Außenansicht eines Standardmodells. Daher kann die Form von der des von Ihnen ausgewählten Klimageräts abweichen.

Vorsicht:

1. Stellen Sie unbedingt einen separaten Stromkreis speziell für das Klimagerät bereit. Zur Verdrahtungsmethode beachten Sie den Schaltplan, der auf der Innenseite der Zugangstür angebracht ist.
2. Stellen Sie sicher, dass die Kabelstärke den Angaben in der Stromversorgungsspezifikation entspricht.
3. Überprüfen Sie die Drähte und stellen Sie sicher, dass sie nach dem Anschließen alle fest angezogen sind.
4. Installieren Sie in feuchten oder nassen Bereichen unbedingt einen Fehlerstromschutzschalter.

Kabelspezifikationen

Capacity (Btu/h)	Power cord		Power connecting cord
	Type	Normal cross - sectional area	Type	Normal cross - sectional area
7K,9K,12K	H07RN-F	1.0mm2X3	H07RN-F	1.0mm2X5
18K	H07RN-F	1.5mm2X3	H07RN-F	1.5mm2X5
24K	H07RN-F	2.5mm2X3	H07RN-F	2.5mm2X5

Achtung:

Der Stecker muss auch nach der Installation des Geräts zugänglich sein, falls eine Trennung erforderlich ist. Wenn dies nicht möglich ist, schließen Sie das Gerät an eine zweipolige Trennvorrichtung mit einem Kontaktabstand von mindestens 3 mm an, die auch nach der Installation an einer zugänglichen Stelle platziert ist.

Schaltplan

Stellen Sie sicher, dass die Farbe der Drähte in der Außeneinheit und die Klemmen-Nr. mit denen der Inneneinheit übereinstimmen.

- 7K\~24K Modell

Warnung:

Vor dem Zugang zu den Klemmen müssen alle Versorgungsstromkreise getrennt werden.

Installation des Außengeräts

1. Installieren Sie den Ablaufstutzen und den Ablaufschlauch (nur bei Wärmepumpenmodellen)

Das Kondenswasser fließt vom Außengerät ab, wenn das Gerät im Heizbetrieb arbeitet. Um Ihre Nachbarn nicht zu stören und die Umwelt zu schützen, installieren Sie einen Ablaufstutzen und einen Ablaufschlauch, um das Kondenswasser abzuleiten. Installieren Sie einfach den Ablaufstutzen und die Gummidichtung am Rahmen des Außengeräts und schließen Sie dann einen Ablaufschlauch an den Stutzen an, wie in der Abbildung rechts gezeigt.

Gummipad (optional) Unter den Fußsockel legen

1. Außengerät installieren und befestigen

Befestigen Sie es mit Schrauben und Muttern fest auf einem ebenen und stabilen Boden.

Wenn es an der Wand oder auf dem Dach installiert wird, stellen Sie sicher, dass die Halterung gut befestigt ist, um ein Wackeln durch starke Vibrationen oder starken Wind zu verhindern.

1. Rohranschluss des Außengeräts
2. Entfernen Sie die Ventilkappen vom 2-Wege- und 3-Wege-Ventil.
3. Schließen Sie die Rohre getrennt an das 2-Wege- und 3-Wege-Ventil an, gemäß dem erforderlichen Drehmoment.
4. Kabelanschluss des Außengeräts (siehe vorherige Seite)

Entlüften

Die in der Kältemittelleitung verbleibende feuchte Luft kann zu Fehlfunktionen des Verdichters führen. Nach dem Anschließen der Innen- und Außengeräte die Luft und Feuchtigkeit aus dem Kältemittelkreislauf mit einer Vakuumpumpe entfernen, wie unten gezeigt.

Hinweis: Zum Schutz der Umwelt darauf achten, dass das Kältemittel nicht direkt in die Luft abgelassen wird. Siehe nächste Seite für die Schritte zum Entlüften.

Installationsanleitung

So entlüften Sie die Rohrleitungen:

(1) Die Kappen der 2- und 3-Wege-Ventile abschrauben und entfernen. (2) Die Kappe des Serviceventils abschrauben und entfernen. (3) Den flexiblen Schlauch der Vakuumpumpe an das Serviceventil anschließen. (4) Die Vakuumpumpe 10-15 Minuten lang laufen lassen, bis ein Vakuum von 10 mm Hg absolut erreicht ist. (5) Bei laufender Vakuumpumpe den Niederdruckknopf am Manifold der Vakuumpumpe schließen. Dann die Vakuumpumpe stoppen. (6) Das 2-Wege-Ventil um 1/4 Umdrehung öffnen und nach 10 Sekunden wieder schließen. Alle Verbindungen mit Flüssigseife oder einem elektronischen Lecksucher auf Dichtheit prüfen. (7) Die Schäfte der 2- und 3-Wege-Ventile vollständig öffnen. Den flexiblen Schlauch der Vakuumpumpe abziehen. (8) Alle Ventilkappen wieder aufsetzen und festziehen.

BEDIENUNGS- UND MONTAGEANLEITUNG

DE

Vielen Dank für den Kauf dieser Klimaanlage. Vor der Installation und dem Gebrauch dieses Geräts lesen Sie bitte die Bedienungs- und Installationsanleitung sorgfältig durch und bewahren Sie diese Anleitung für zukünftige Zwecke auf.

Sicherheitshinweise 0

Installationsanleitung 1

Allgemeiner Montage- und Installationsplan....1

Auswahl des besten Installationsorts.... 2

Anschluss der Stromkabel 3

Elektrischer Schaltplan....4

Montage und Anschluss der Außeneinheit – Verfahren 5

Entlüften der Anlage 5

⚠ VORSICHT

• Die Wartung der Geräte darf nur gemäß den vom Gerätehersteller festgelegten Anweisungen durchgeführt werden.
• Wartungs- und Reparaturarbeiten, die die Beteiligung anderer entsprechend geschulter Mitarbeiter erfordern, müssen unter Aufsicht einer Person durchgeführt werden, die für Arbeiten mit brennbaren Kältemitteln qualifiziert ist.
• Zur Beschleunigung des Abtau-/Reinigungsvorgangs dürfen keine anderen als die vom Hersteller der Geräte empfohlenen Mittel verwendet werden.
• Das Gerät muss in einem Raum mit einer Bodenfläche von mehr als 10 m² installiert, betrieben und gelagert werden.
• Die Verlegung der Kältemittelleitungen ist auf Räume mit einer Bodenfläche von mehr als 10 m² zu beschränken.
• Die zu installierende Kältemittelleitung muss den nationalen Vorschriften für Gasinstallationen entsprechen.
• Die maximale Kältemittelfüllmenge beträgt 2,5 kg. Die Spezifikation der Kältemittelfüllung ist auf dem Typenschild der Außeneinheit angegeben.
• Mechanische Verbindungen im Gebäudeinneren müssen gemäß ISO 14903 ausgeführt werden. Wenn im Gebäudeinneren bereits verwendete mechanische Verbindungen wiederverwendet werden müssen, sind ihre Dichtelemente durch neue zu ersetzen. Wenn im Gebäudeinneren bereits verwendete konische Muffenverbindungen wiederverwendet werden müssen, ist eine neue konische Aufweitung des Rohrendes (Aufweiten) vorzunehmen.
• Es ist anzustreben, die Rohrleitung so kurz wie möglich zu halten.
• Mechanische Verbindungen in der Rohrleitung müssen so ausgeführt werden, dass sie für spätere Wartungsarbeiten zugänglich sind.

Erläuterung der Zeichen auf der Innen-/Außeneinheit der Klimaanlage:

Caution, risk of fire	OSTRZEŻENIE	Ten znak sygnalizuje, że dane urządzenie wykorzystuje łatwopalny czynnik chłodniczy.Jeżeli czynnik wycieknie i zostaje wystawiony na kontakt ze źródłem zapłonu, to powstanie ryzyko pożarowe.
	OSTROŻNIE!	Ten znak sygnalizuje, że trzeba najpierw dokładnie przeczytać Instrukcję dołączoną do jednostki.
	OSTROŻNIE!	Ten znak sygnalizuje, że serwisanci powinni postępować/przenosić oznakowaną nim jednostkę zgodnie z odnośnym zaleceniem podanym w Instrukcji dołączonej do tej jednostki.
	OSTROŻNIE!	Ten znak sygnalizuje, że można uzyskać odnośne informacje (np. w Instrukcji obsługi / Instrukcji instalacji).

Allgemeines Montage- und Installationsschema

AUßENEINHEIT

Die Außeneinheit in der obigen Abbildung ist nur schematisch dargestellt, daher kann Ihre installierte Außeneinheit anders aussehen. ■ Das Gerät darf nur von qualifizierten Fachkräften installiert werden und muss in voller Übereinstimmung mit den nationalen Elektroinstallationsvorschriften erfolgen.

Wahl des besten Installationsorts

Wählen Sie einen geeigneten Ort für die Außeneinheit:

• Wählen Sie gut belüftete Orte, die für Montage und Installation optimal geeignet sind.
• Vermeiden Sie die Installation an Orten, die Lecks von brennbaren Gasen ausgesetzt sind.
• Installieren Sie unter Einhaltung der erforderlichen Abstände zu nahe gelegenen Wänden.
• Beachten Sie, dass der Abstand zwischen AUßENEINHEIT und Inneneinheit maximal 5 m betragen kann, jedoch auf maximal 20 m erhöht werden kann, sofern die erforderliche Menge Kältemittel in die Anlage nachgefüllt wird.
• Installieren Sie die AUßENEINHEIT fern von fettigem Schmutz, Dämpfen/Gasen aus Vulkanisation usw.
• Vermeiden Sie die Installation der EINHEIT in der Nähe von Straßen, wenn die Einheit dort Spritzern von schlammigem Wasser ausgesetzt sein könnte.
• Montieren Sie die EINHEIT auf einer festen, stabilen Konstruktion, die ihre üblichen Betriebsgeräusche nicht erhöht.
• Wählen Sie einen Ort, an dem die Lufteinlassöffnung der EINHEIT nicht verdeckt ist.
• Vermeiden Sie die Installation der EINHEIT an Orten mit direkter Sonneneinstrahlung, in Fußgängerbereichen (Durchgänge, Gehwege usw.) sowie in der Nähe von Wärmequellen oder Lüftungsventilatoren. Montieren Sie die Einheit fern von allen brennbaren Materialien, außerhalb der Reichweite von dichten Öldämpfen, und vermeiden Sie nasse / unebene Orte.

MODEL	Maks. dopuszczalna długość rurociągu dla jednostki w stanie prosto z fabryki, [m]	Maks. realizowalna długość rurociągu, [m]	Maks. przewyższenie H, [m]	Wymagany dodatek czynnika chłodniczego do instalacji, [g/m]
7K~12KK	5	3~20	10	20
18KK	5	3~20	15	20
21K~25KK	5	3~20	15	30

Erläuterungen: Höhenunterschied der Einheiten — Unterschied in der Aufstellungshöhe der Einheiten.

Wenn die zu erwartenden Höhenunterschiede der Einheiten / Rohrleitungslängen in Ihrer geplanten Installation über die Angaben in der obigen Tabelle hinausgehen, wenden Sie sich bitte an den Händler um Rat.

Anschluss der Stromkabel

ACHTUNG: Bei einigen Modellen der AUßENEINHEIT muss das Gehäuse demontiert werden, um das GERÄT mit der Inneneinheit verbinden zu können.

• AUßENEINHEIT

1) Lösen Sie die Befestigungsschraube der Klemmenkastenabdeckung (siehe Abbildung rechts) und entfernen Sie diese. Schließen Sie die elektrischen Leitungen an die Anschlussklemmen auf der Control Board-Platine an, wie unten beschrieben. 2) Befestigen Sie das zur EINHEIT geführte Anschlusskabel (Netzkabel) fest an der Control Board-Platine unter der dafür vorgesehenen Kabelklemme. 3) Montieren Sie die Klemmenkastenabdeckung wieder und ziehen Sie die Befestigungsschraube fest. 4) Zwischen das Stromnetz und die AUßENEINHEIT muss für Einheiten der Größe 24K ein handbetätigter Leistungsschalter einer renommierten Marke in den Stromkreis eingefügt werden. Sie müssen eine Trennvorrichtung verwenden, die eine allpolige Trennung von der Stromversorgung gewährleistet.

Die Abbildungen in dieser Anleitung zeigen die Außenansicht eines Standardmodells der Einheit. Daher kann die von Ihnen gewählte Einheit anders aussehen als in der obigen Abbildung.

Vorsicht:

1. Verzichten Sie niemals auf einen separaten Stromkreis, der ausschließlich für diese Klimaanlage vorgesehen ist. Die Anschlussart der elektrischen Leitungen an die EINHEIT entnehmen Sie dem Schaltplan, der auf der Innenseite der Klemmenkastenabdeckung angebracht ist.
2. Stellen Sie sicher, dass der Querschnitt der Adern in den Stromkabeln den Angaben in den Technischen Anschlussbedingungen entspricht (siehe Tabelle unten).
3. Nach Abschluss des Anschlusses der Stromkabel prüfen Sie abschließend, ob die Adern fest und stabil in den Anschlussklemmen verschraubt sind.
4. Bei Installation an feuchten / nassen Orten denken Sie daran, dass Sie in der Stromversorgungsleitung der EINHEIT zusätzlich einen automatischen Fehlerstromschutzschalter (ELCB) installieren müssen.

Technische Anschlussbedingungen

Moc [BTU/h]	Przewód przyłączowy/sieciowy		Przewód zasilania między jednostkami
	Typ	Przekrój normalny	Typ	Przekrój normalny
7K, 9K, 12K	H07RN-F	1,0 mm2 × 3	H07RN-F	1,0 mm2 × 5
18K	H07RN-F	1,5 mm2 × 3	H07RN-F	1,5 mm2 × 5
24K	H07RN-F	2,5 mm2 × 3	H07RN-F	2,5 mm2 × 5

Hinweis:

Sie müssen einen einfachen Zugang zum Stecker des Netzkabels auch nach Abschluss der gesamten Installation gewährleisten, damit die Einheit leicht vom Stromnetz getrennt werden kann.

Wenn Sie einen solchen einfachen Zugang nicht gewährleisten können, muss die installierte Einheit über einen zweipoligen Schalter mit einer Kontaktöffnungsweite von mindestens 3 mm an das Stromnetz angeschlossen werden, der auch nach Abschluss der gesamten Installation an einem leicht zugänglichen Ort installiert ist.

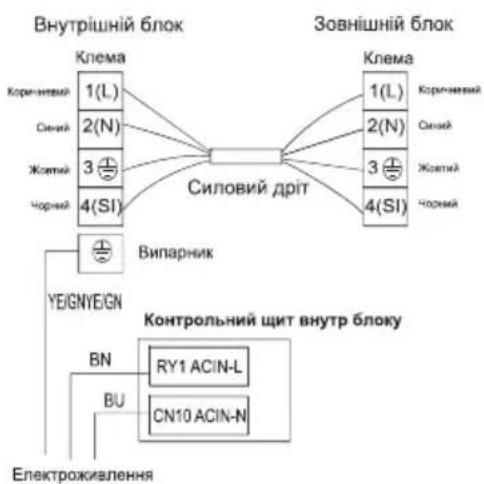

Elektrischer Schaltplan

Beim Verbinden der Stromversorgung der Klimaanlagen-Einheiten achten Sie darauf, dass die Farbe der Ader, die an die Klemme mit einer bestimmten Nummer in der AUßENEINHEIT angeschlossen ist, dieselbe ist wie die Farbe der Ader, die an die Klemme mit derselben Nummer in der Inneneinheit angeschlossen ist (siehe Erläuterung im folgenden Schema).

- Modelle: 7K — 24K

Inneneinheit

Stromversorgungsklemme

AUßENEINHEIT

Stromversorgungsklemme

Warnung:

Bevor Sie versuchen, an die Anschlussklemmen in einer der Einheiten zu gelangen, müssen Sie alle Stromkreise trennen.

Montage und Anschluss der Außeneinheit – Vorgehensweise

1. Installieren Sie in der Einheit das Winkelstück [Kondenswasserablaufanschluss] mit dem angeschlossenen [Ablaufschlauch] (nur bei Modellen mit Wärmepumpe).

In der AUßENEINHEIT sammelt sich während des Betriebs im Modus HEIZEN Kondenswasser (abgelagerte Luftfeuchtigkeit), das nach außen abgeführt werden muss. Installieren Sie daher das oben genannte [Kondenswasserablaufanschluss] mit dem darauf aufgesetzten [Ablaufschlauch], um das abfließende Kondenswasser an eine geeignete Stelle zu leiten, sodass es die Nachbarn nicht stört und die Umwelt nicht verschmutzt.

Das [Kondenswasserablaufanschluss] muss durch die Gummi-[Unterlegscheibe] in die Öffnung im unteren Teil des Rahmens der Einheit installiert werden, und auf das freie Ende dieses Winkelstücks muss der [Ablaufschlauch] aufgesetzt werden – wie in der Abbildung oben gezeigt.

Gummi-Unterlegscheiben (optional) Unter den Füßen der Basis der Einheit installiert.

1. Installieren und befestigen Sie die AUßENEINHEIT

Nach der Installation der Einheit schrauben Sie sie ohne Spiel an den Schrauben fest, ziehen Sie die Muttern gut an, auf einem ebenen und ausreichend stabilen Untergrund (Boden).

Bei der Montage an einer Wand oder einem Dach stellen Sie sicher, dass die Montagekonsole der EINHEIT fest genug verschraubt ist, damit sie nicht durch starke Vibrationen oder stärkere Windböen wackelt.

1. Schließen Sie die Rohrleitungen an die AUSSENEINHEIT an.
2. Entfernen Sie die Schutzkappen vom 2-Wege-Ventil und vom 3-Wege-Ventil an der EINHEIT.
3. Schließen Sie jede Rohrleitung der Installation an die entsprechenden Anschlussstutzen an: am 2-Wege- und am 3-Wege-Ventil. Ziehen Sie die angeschlossenen Rohre mit dem erforderlichen Drehmoment fest.
4. Führen Sie die elektrischen Anschlüsse an der AUSSENEINHEIT durch (siehe vorherige Seiten).

Entlüften der Anlage

Wenn im Kältemittelkreislauf Luft mit Feuchtigkeit verbleibt, kann der Betrieb der Anlage zu einer Fehlfunktion des Kompressors in der EINHEIT führen. Entfernen Sie daher nach dem Verbinden der AUSSENEINHEIT mit der Inneneinheit über die Rohrleitungen die Luft und Feuchtigkeit aus dem Kältemittelkreislauf mit einer Vakuumpumpe – wie im folgenden Diagramm gezeigt. Das Evakuierungsverfahren ist auf der nächsten Seite beschrieben.

Hinweis: Lassen Sie kein Kältemittel in die Atmosphäre ab, um die Umwelt nicht zu verschmutzen.

Verfahren zum Entfernen der Luft aus dem Kältemittelkreislauf:

(1) Schrauben Sie die Kappenmuttern*) von den Einstellöffnungen des 2-Wege- und des 3-Wege-Ventils ab und entfernen Sie sie. (2) Schrauben Sie die Schutzkappe vom Serviceanschluss ab und entfernen Sie sie. (3) Schließen Sie den Schlauch der Vakuumpumpe an den freigelegten Serviceanschluss an. (4) Schalten Sie die Vakuumpumpe für 10–15 Minuten ein, bis im System ein Vakuum von 10 mmHg (absoluter Druck) erreicht ist. (5) Drehen Sie bei laufender Vakuumpumpe den Knopf des Niederdruckventils (LO) am Ventilblock (bei der Vakuumpumpe), bis das Ventil geschlossen ist. Schalten Sie erst danach die laufende Vakuumpumpe aus. (6) Öffnen Sie das 2-Wege-Ventil um 1/4 Umdrehung und schließen Sie es nach 10 Sekunden wieder. Prüfen Sie alle Verbindungen der Rohrleitungen mit Seifenwasser oder einem elektronischen Lecksucher auf Dichtheit. (7) Drehen Sie die Spindeln des 2-Wege- und des 3-Wege-Ventils mit einem Schlüssel, um beide Ventile vollständig zu öffnen. Trennen Sie den Schlauch der Vakuumpumpe. (8) Setzen Sie die beiden Kappenmuttern und die Schutzkappe wieder auf. Ziehen Sie alle drei Teile entsprechend fest an.

*) Kappenmutter = Blindmutter / geschlossene Mutter.

In der Anleitung verwendete Abkürzungen:

Fortsetzung

betreffend

maximal

zum Thema

gemäß

beziehungsweise.

Installations- und Bedienungsanleitung für Raumklimageräte

UA

Vielen Dank für den Kauf unseres Klimageräts. Vor der Installation lesen Sie bitte die Anleitung sorgfältig durch und bewahren Sie sie für späteren Gebrauch auf.

Inhalt

Sicherheitshinweise ____ 1

Installationsanleitung 2

Wahl des Installationsorts 3

Installation des Innengeräts ____ 4

Kabelanschluss 6

Elektrischer Anschluss der Geräte 7

Evakuierung des Systems ____ 8

Lesen Sie dieses Handbuch, bevor Sie diese Klimaanlage verwenden. Wenn Sie Schwierigkeiten oder Probleme haben, wenden Sie sich an Ihren Händler.

Die Klimaanlage ist dazu bestimmt, ein angenehmes Raumklima zu schaffen. Verwenden Sie dieses Gerät nur bestimmungsgemäß, wie in dieser Anleitung beschrieben.

⚠️ WARNUNG

Jede Person, die an Arbeiten am Kältemittelkreislauf beteiligt ist, muss über eine gültige Zertifizierung einer akkreditierten Stelle verfügen, die ihre Kompetenz für den sicheren Umgang mit Kältemitteln gemäß der branchenweit anerkannten Spezifikation bestätigt.

Wartung darf nur gemäß den Empfehlungen des Geräteherstellers durchgeführt werden.

Wartungs- und Reparaturarbeiten, die die Unterstützung anderer qualifizierter Personen erfordern, müssen unter Aufsicht einer Person durchgeführt werden, die im Umgang mit brennbaren Kältemitteln kompetent ist.

Das Gerät muss in einem Raum mit einer Bodenfläche von mehr als 10 m² installiert, betrieben und gelagert werden.

Die Installation der Rohrleitungen muss in einem Raum mit einer Fläche von mehr als 10 m² erfolgen.

Die Rohrleitungen müssen den nationalen Vorschriften für Gas entsprechen.

Die maximale Kältemittelfüllmenge beträgt 2,5 kg. Die spezifische Kältemittelfüllmenge ist auf dem Typenschild des Außengeräts angegeben.

Verwendete mechanische Verbindungen müssen ISO 14903 entsprechen. Wenn mechanische Verbindungen wiederverwendet werden, muss die Abdichtung wiederhergestellt werden. Bei Wiederverwendung von Bördelverbindungen muss der Bördelteil neu hergestellt werden.

Die Installation der Rohrleitungen ist auf ein Minimum zu beschränken.

Mechanische Verbindungen müssen für die Wartung zugänglich sein.

Erläuterung der Symbole, die auf dem Innen- oder Außengerät angezeigt werden.

	ОБЕРЕЖНО	Цей символ показує, що цей пристрій використовує легкозаймисті холодоагенти .Якщохолодоагентвитік і піддається впливу зовнішнього джерела займання, виникає небезпека пожежі
	УВАГА	Цей символ показує, що інструкцію з експлуатації слід уважно прочитати.
	УВАГА	Цей символ показує, що обслуговуючий персонал має керувати цим обладнанням, посилаючись на інструкцію з установки.
	УВАГА	Цей символ показує, що доступна інформація, така як інструкція з експлуатації або інструкція з встановлення.

Montageanleitung,

Wahl des Montageorts

Montageanleitung

Wählen Sie einen Ort für die Installation des Innengeräts

Dort, wo keine Hindernisse den Luftaustritt behindern, um problemlos jede Ecke des Raumes zu belüften. Wo Rohre und Wanddurchbrüche leicht zu montieren sind.

Halten Sie den erforderlichen Abstand vom Gerät zur Decke und zu den Wänden gemäß dem Montageschema auf der vorherigen Seite ein.

Wo der Luftfilter leicht entfernt werden kann.

Halten Sie das Gerät und die Fernbedienung mindestens 1 m von Fernseher, Radio usw. entfernt.

Halten Sie möglichst großen Abstand zu Leuchtstofflampen.

Legen Sie nichts in die Nähe der Luftauslass- und Lufteinlassöffnungen, um den Luftstrom nicht zu behindern. Die Wand muss das Gewicht der installierten Klimaanlage tragen können.

Die Klimaanlage muss an einem Ort installiert werden, der keine zusätzlichen Geräusche und Vibrationen verursacht.

Das Innengerät sollte sich fern von direkter Sonneneinstrahlung und Wärmequellen befinden.

Platzieren Sie keine brennbaren Materialien und Verbrennungsgeräte im oberen Bereich des Geräts.

Wählen Sie einen Ort für die Installation der Außeneinheit.

Dort, wo die Einheit bequem installiert werden kann und eine gute Belüftung hat.

Installieren Sie sie nicht an Orten, an denen brennbares Gas austreten kann. Halten Sie den erforderlichen Abstand zur Wand ein.

Die Rohrlänge zwischen Innen- und Außeneinheit sollte standardmäßig nicht mehr als 5 Meter betragen, kann aber mit zusätzlicher Kältemittelfüllung maximal 15 Meter erreichen.

Halten Sie die Außeneinheit von fettigem Schmutz fern.

Vermeiden Sie die Installation an Straßenrändern, wo schmutziges Wasser hineingelangen kann.

Die Einheit muss auf einem festen Untergrund installiert werden, der im Betrieb keine erhöhten Geräusche verursacht.

Dort, wo sich keine Hindernisse in der Nähe des Auslasses befinden.

Vermeiden Sie die Installation der Einheit in direktem Sonnenlicht, in Durchgängen, neben oder in der Nähe von Wärmequellen und Ventilatoren. Halten Sie die Einheit von brennbaren Materialien, dichtem Ölnebel, feuchten oder unebenen Stellen fern.

Тип	Макс. допустима довжина труби без додаткового холодоагенту (м)	Ліміт довжини труби (м)	Граничне значення різниці висоти Н (м)	Потрібний додатковий обсяг охолоджуючого агента (g / m)
7K~12K	5	3~20	10	20
18K	5	3~20	15	20
21K~25K	5	3~20	15	30

Wenn die tatsächliche Höhe oder Rohrlänge die in der obigen Tabelle festgelegte Grenze überschreitet, wenden Sie sich bitte an den Lieferanten.

Montageanleitung

Installation der Inneneinheit.

1. Montageplatte anbringen

Wählen Sie einen Ort für die Montageplatte entsprechend der Position der Außeneinheit und der Richtung der Rohrleitungen.

Halten Sie die Montageplatte mit einer Wasserwaage oder einem Lineal horizontal. Bohren Sie 32 mm tiefe Löcher in die Wand, um die Platte zu befestigen.

Setzen Sie die Dübel in die Löcher ein und befestigen Sie die Platte mit selbstschneidenden Schrauben.

Prüfen Sie, ob die Montageplatte sicher befestigt ist. Bohren Sie danach die Löcher für die Rohrleitungen.

Montageplatte

Achtung: Im Vergleich zum obigen Schema kann das Aussehen Ihrer Montageplatte abweichen, die Montagemethode ist jedoch ähnlich.

Achtung: Wie in der Abbildung gezeigt, müssen die sechs Löcher, die mit den selbstschneidenden Schrauben an der Montageplatte verbunden sind, zur Befestigung der Montageplatte verwendet werden.

2. Bohren Sie das Loch für die Rohrleitungen

Wählen Sie die Position des Lochs für die Rohrleitungen je nach Ort der Montageplatte.

Bohren Sie ein Loch in die Wand mit einem Durchmesser von ca. 50 mm.

Das Loch sollte leicht nach unten in Richtung Außenbereich geneigt sein. Setzen Sie eine Hülse durch das Loch in der Wand ein, um die Wand sauber und ordentlich zu halten.

3. Innengerät: Montage der Rohrleitungen

Verlegen Sie die Rohrleitungen (Flüssigkeits- und Gasrohre) und das Kabel durch das Loch in der Wand von außen oder verlegen Sie sie von innen. Nach dem Anschluss der Rohrleitungen und Kabel an das Innengerät erfolgt der vollständige Anschluss an das Außengerät.

Nachdem Sie die Rohre ordnungsgemäß angeschlossen haben, installieren Sie das Abflussrohr. Danach schließen Sie die elektrischen Drähte an.

Nach allen Anschlüssen umwickeln Sie die Rohre, das Stromkabel und den Abfluss zusammen mit Isoliermaterial.

Kabelanschluss

Innengerät.

Schließen Sie das Netzkabel an das Innengerät an, indem Sie die Drähte einzeln gemäß den Verbindungen des Außengeräts an die Klemmen der Steuerplatine anschließen.

Achtung: Bei einigen Modellen muss das Gehäuse entfernt werden, um an die verdeckten Klemmen zu gelangen.

Außengerät.

1) Entfernen Sie die Zugangsabdeckung des Geräts, schließen Sie das Netzkabel an das Innengerät an, indem Sie die Drähte einzeln gemäß den offenen Klemmenblöcken an die Klemmen der Steuerplatine anschließen. Schließen Sie die Drähte einzeln an die Klemmen der Steuerplatine an, befolgen Sie die Anweisungen. 2) Befestigen Sie das Netzkabel mit einer Klemme an der Steuerplatine. 3) Setzen Sie die Zugangsabdeckung wieder auf und befestigen Sie sie mit Schrauben. 4) Verwenden Sie einen automatischen Sicherungsschalter für das 24K-Modell zwischen Stromquelle und Gerät.

Eine Trennvorrichtung, mit der alle Stromkreise getrennt werden können, muss installiert werden.

Achtung:

1. Verlegen Sie immer separate Stromkreise speziell für die Klimaanlage. Bezüglich des Schaltplans beachten Sie den Schaltplan auf der Innenseite der Zugangstür zum Klemmenkasten.
2. Überprüfen Sie, ob die Kabelstärke der in der Spezifikation der Stromquelle angegebenen entspricht.
3. Überprüfen Sie die Drähte und stellen Sie sicher, dass alle nach dem Anschließen fest sitzen.
4. Stellen Sie sicher, dass ein Fehlerstromschutzschalter (FI-Schutzschalter) installiert ist.

Потужність (Btu/h)	Силовий дріт		Дріт живлення
	Тип	Поперечний переріз	Тип	Поперечний переріз
7K,9K,12K	H07RN-F	1.0mm2X3	H07RN-F	1.0mm2X5
18K	H07RN-F	1.5mm2X3	H07RN-F	1.5mm2X5
24K	H07RN-F	2.5mm2X3	H07RN-F	2.5mm2X5

Achtung:

Der Stecker muss nach der Montage dieses Geräts zugänglich sein, falls eine Trennung erforderlich ist. Wenn dies nicht möglich ist, verbinden Sie das Gerät mit einer zweipoligen Trennvorrichtung an einem auch nach der Installation zugänglichen Ort.

Montageanleitung

Wärmedämmung der Rohrleitungen:

Umwickeln Sie die Verbindungsstelle des Rohrs mit Wärmedämmmaterial und wickeln Sie sie dann mit Isolierband aus Polyvinylchlorid um.

Rohrisolierung:

a. Platzieren Sie den Ablaufschlauch unter der Rohrleitung. b. Zur Isolierung: Verwenden Sie Polymerschaum mit einer Dicke von mehr als 6 mm. Achtung: Die Stelle für den Kondensatablauf ist vom Verbraucher einzurichten.

Wärmedämmung

Das Ablaufrohr muss nach unten gerichtet sein, damit das Kondenswasser leicht abfließen kann. Verlegen Sie das Ablaufrohr nicht so, dass es verdreht, abstehend oder wellig ist, und tauchen Sie sein Ende nicht in Wasser. Wenn ein Verlängerungs-Ablaufschlauch an das Hauptrohr angeschlossen ist, stellen Sie sicher, dass er wärmeisoliert ist. Wenn die Rohre nach rechts geführt werden, müssen die Rohre, das Netzkabel und das Ablaufrohr wärmeisoliert und mit der Rohrklemme an der Rückseite des Geräts befestigt werden.

Rohrklemme

Verbindungsrohr:

a. Bevor Sie die große und kleine Dichtkappe abschrauben, drücken Sie mit dem Finger auf die kleine Kappe, bis Sie ein Geräusch von entweichendem Gas hören, und lassen Sie dann den Druck nach. b. Verbinden Sie die Rohre der Inneneinheit mit zwei Gabelschlüsseln. Besondere Aufmerksamkeit ist dem zulässigen Anzugsmoment zu widmen, wie unten gezeigt, um Verformung und Bruch der Rohre, Verbinder und Konusmuttern zu vermeiden. c. Ziehen Sie sie zuerst mit den Fingern vor, dann mit den Gabelschlüsseln. Wenn Sie kein Geräusch von entweichendem Gas hören, wenden Sie sich an das Handelsunternehmen.

Тип	Розмір трубопроводу	Момент сили	Ширина гайок	Мінімальна товщина
9к~12К, 18К	Бокова сторона рідкої труби (ф6 мм. или дюйм 1/4)	15~20N·m	17mm	0.5mm
18К#, 24К	Бокова сторона рідкої труби (ф9.53 мм. або дюйм 3/8)	30~35N·m	22mm	0.6mm
9К~12К	Бокова сторона труби газу (ф9.53 мм. або дюйм 3/8)	30~35N·m	22mm	0.6mm
12К#, 18К	Бокова сторона труби газу (ф12 мм. або дюйм 1/2)	50~55N·m	24mm	0.6mm
18К#, 24К	Бокова сторона труби газу (ф16 мм. або дюйм 5/8)	60~65N·m	27mm	0.6mm

Achtung: Der Klimaanlagentyp 12K#, 18K# unterscheidet sich von 12K, 18K.

Hinweis: Die Verbindung der Rohrleitungen muss außen erfolgen!

Montageanleitung

Elektrischer Anschluss der Geräte

Elektrischer Schaltplan

Achtung!

Bevor Sie Zugang zu den Klemmen erhalten, stellen Sie sicher, dass alle Stromkreise abgeschaltet sind. Stellen Sie sicher, dass die gleiche Farbe des Netzkabels mit der entsprechenden Klemmenummer der Innen- und Außeneinheit verbunden ist.

Die Schaltpläne dienen nur als Referenz. Die tatsächlichen Klemmen an Ihrer Klimaanlage können abweichen.

Typ 9K - 12K Serie PERLA ECO (CA), PERLA (CA)

Variante 1

Variante 2

Typ 18K - 24K Serie PERLA ECO (CA), PERLA (CA)

Variante 1

Variante 2

Montageanleitung

Serie APPLE PIE (TG), HUSKY (TV), SILENTIUM (QD)

Warnung: Bevor Sie Zugang zu den Klemmen erhalten, muss die Stromversorgung unterbrochen werden.

Multi-Split

Normale Verbindung

Das Diagramm dient nur als Referenz. Das tatsächliche Aussehen der Klemmen hat Vorrang.

Montage des Außengeräts

1. Installieren Sie den Ablaufstutzen und den Ablaufschlauch

Kondensat fließt vom Außengerät ab, wenn das Gerät im Heizbetrieb arbeitet. Um den Nachbarn nicht zu stören und die Umwelt zu schützen, installieren Sie den Kondensatablaufanschluss und den Ablaufschlauch, um das Kondenswasser gezielt abzuleiten. Setzen Sie einfach den Ablaufanschluss und die Gummidichtungen in das Gehäuse des Außengeräts ein und verbinden Sie dann den Ablaufschlauch mit dem Anschluss, wie in der Abbildung gezeigt.

2. Außengerät installieren und befestigen

Befestigen Sie es fest mit Schrauben und Muttern auf einer ebenen und stabilen Unterlage.

Wenn das Gerät an einer Wand oder auf einem Dach installiert wird, befestigen Sie unbedingt die Halterung, um ein Zittern durch Vibrationen oder starken Wind zu verhindern.

3. Rohrleitungen des Außengeräts anschließen

Entfernen Sie die Kappen vom Zweiwege- und Dreiwegeventil.

Schließen Sie die Rohre mit dem entsprechenden erforderlichen Drehmoment an die Ventile an.

4. Kabel des Außengeräts anschließen (siehe vorherige Seite)

Installationsanleitung,

Evakuieren des Systems

Feuchte Luft kann während des Kühlbetriebs zu einer Störung des Kompressors führen. Nach dem Anschluss der Innen- und Außengeräte erfolgt die Entlüftung und Entfeuchtung im Kühlkreislauf mit einer Vakuumpumpe, wie unten gezeigt.

Achtung:

Lassen Sie das Kältemittel nicht direkt in die Umgebung ab.

Evakuierungsprozess

1. Schrauben Sie die Kappen der 2- und 3-Wege-Ventile ab und entfernen Sie sie.
2. Schrauben Sie die Kappe vom Ventil ab und entfernen Sie sie.
3. Schließen Sie den flexiblen Schlauch der Vakuumpumpe an das Arbeitsventil an.
4. Schalten Sie die Vakuumpumpe für 10-15 Minuten ein, um ein Vakuum von 10 mm Hg zu erreichen.
5. Schalten Sie die Vakuumpumpe nicht aus, schließen Sie das Niederdruckventil am Manifold der Vakuumpumpe. Schalten Sie dann die Vakuumpumpe aus.
6. Öffnen Sie das 2-Wege-Ventil um 1/4 Umdrehung und schließen Sie es dann nach 10 Sekunden vollständig.
7. Die Dichtheit aller Verbindungen kann mit flüssiger Seife oder einem elektronischen Lecksuchgerät überprüft werden.
8. Drehen Sie die Griffe der 2- und 3-Wege-Ventile bis zu ihrer vollständigen Öffnung. Trennen Sie den flexiblen Schlauch der Vakuumpumpe. Ersetzen und ziehen Sie alle Ventilkappen fest.

Bevollmächtigter Vertreter:

Gorenje LLC, Ukraine, 04050, Kiew, Mykoly

Pymonenka Straße 13, Gebäude 5, Buchstabe A.

0 800 300 024

[e-mail]
