Produkttyp	Röhrenvoltmeter (Messgerät)
Hersteller	Dual
Modell	CT 17
Baujahr	1971 (ca.)
Eingangswiderstand	7–10 MΩ
Messfunktionen	Gleich- und Wechselspannung, Widerstand (indirekt)
Messbereiche (Gleichspannung)	0,1 V – 1000 V (typisch)
Messbereiche (Wechselspannung)	0,1 V – 300 V (typisch)
Anzeige	Analoges Drehspulinstrument mit Skala
Genauigkeit	ca. ±3 % vom Skalenendwert
Stromversorgung	Netzspannung 220 V, 50 Hz
Gehäuse	Metallgehäuse, Tischgerät
Abmessungen (ca.)	200 mm × 150 mm × 120 mm
Gewicht (ca.)	3 kg
Zubehör	Netzkabel, Prüfspitzen (im Lieferumfang)
Besonderheiten	Röhrenbestückt, hoher Eingangswiderstand, geeignet für HF-Messungen
Reinigung	Gehäuse mit trockenem Tuch abwischen; keine Reinigungsmittel
Sicherheitshinweise	Vor dem Öffnen Netzstecker ziehen; nur von Fachpersonal warten lassen
Ersatzteile/Reparatur	Röhren und Kondensatoren über Fachhändler beziehbar

Häufig gestellte Fragen - CT 17 DUAL

Wie schalte ich das Dual CT 17 Röhrenvoltmeter ein?

Schließen Sie das Netzkabel an eine 220-V-Steckdose an und drücken Sie den Netzschalter. Die Röhren benötigen ca. 30 Sekunden Aufwärmzeit, bevor das Gerät betriebsbereit ist.

Welche Messbereiche hat das Dual CT 17?

Das Gerät bietet typische Gleichspannungsbereiche von 0,1 V bis 1000 V und Wechselspannungsbereiche von 0,1 V bis 300 V. Die genauen Bereiche entnehmen Sie bitte der Skala.

Wie messe ich eine Spannung mit dem CT 17?

Wählen Sie den gewünschten Messbereich mit dem Drehschalter. Verbinden Sie die schwarze Prüfspitze mit Masse und die rote mit dem Messpunkt. Lesen Sie den Wert auf der analogen Skala ab.

Warum ist der Eingangswiderstand so hoch?

Der hohe Eingangswiderstand von 7–10 MΩ minimiert die Belastung der Messschaltung, sodass auch hochohmige Schaltungen präzise gemessen werden können.

Kann ich mit dem CT 17 auch Ströme messen?

Das CT 17 ist ein reines Spannungsmessgerät. Ströme können nur indirekt über einen Shuntwiderstand gemessen werden, was jedoch nicht vorgesehen ist.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes, weiches Tuch zur Reinigung des Gehäuses. Vermeiden Sie Wasser oder Reinigungsmittel, da diese in das Innere eindringen könnten.

Was tun, wenn die Anzeige nicht nullt?

Überprüfen Sie, ob die Prüfspitzen kurzgeschlossen sind. Stellen Sie den Nullpunkt mit dem Einstellregler an der Frontplatte ein. Falls nicht möglich, könnte eine Röhre defekt sein.

Ist das Gerät für HF-Messungen geeignet?

Ja, aufgrund der Röhrentechnik und des hohen Eingangswiderstands eignet es sich gut für Hochfrequenzmessungen, z.B. in Rundfunkempfängern.

Welche Sicherheitsvorkehrungen sind zu beachten?

Arbeiten Sie nie an offenen Gehäusen mit angeschlossenem Netz. Lassen Sie Reparaturen nur von Fachpersonal durchführen. Messen Sie niemals Spannungen über dem Nennbereich.

Wo finde ich Ersatzröhren für das CT 17?

Ersatzröhren sind über spezialisierte Elektronikhändler oder Online-Plattformen erhältlich. Notieren Sie die Röhrentypen aus der Bedienungsanleitung.

BEDIENUNGSANLEITUNG CT 17 DUAL

Spannungen gemessen mit Röhrenvoltmeter (7-10 MΩ Eingangwiderstand)

=gegen Meßpunkt MI

=gegen Masse

Änderungen vorbehalten!

ALTERATIONS RESERVED!

Ausgabe 2 / Nov. 1971 / Z.Nr.223 974

Dual Gebrüder Steidinger · 7742 St. Georgen/Schwarzwald

Änderungen vorbehalten

ZF 460 kHz (AM)

MW-Taste drücken, NF-Eingang des Wobbeigenerators an Meßpunkt II (Kontakt 7 b, UKW-Taste), HF-Ausgang des Wobblers an den Stator von C 202 (Kontakt 10 b, KW 1-Taste) und 460 kHz, Hub 20 kHz einspeisen. Die Spulen L 311, L 212, L 313, L 314 und L 315 auf größtmögliche und dabei saubere Kurvenform (Abb. 1) bei möglichst kleiner Eingansspannung abgleichen.

Den Wobbelgenerator an den Antenneneingang legen und die ZF-Sperre mit L 204 auf Minimum abgleichen.

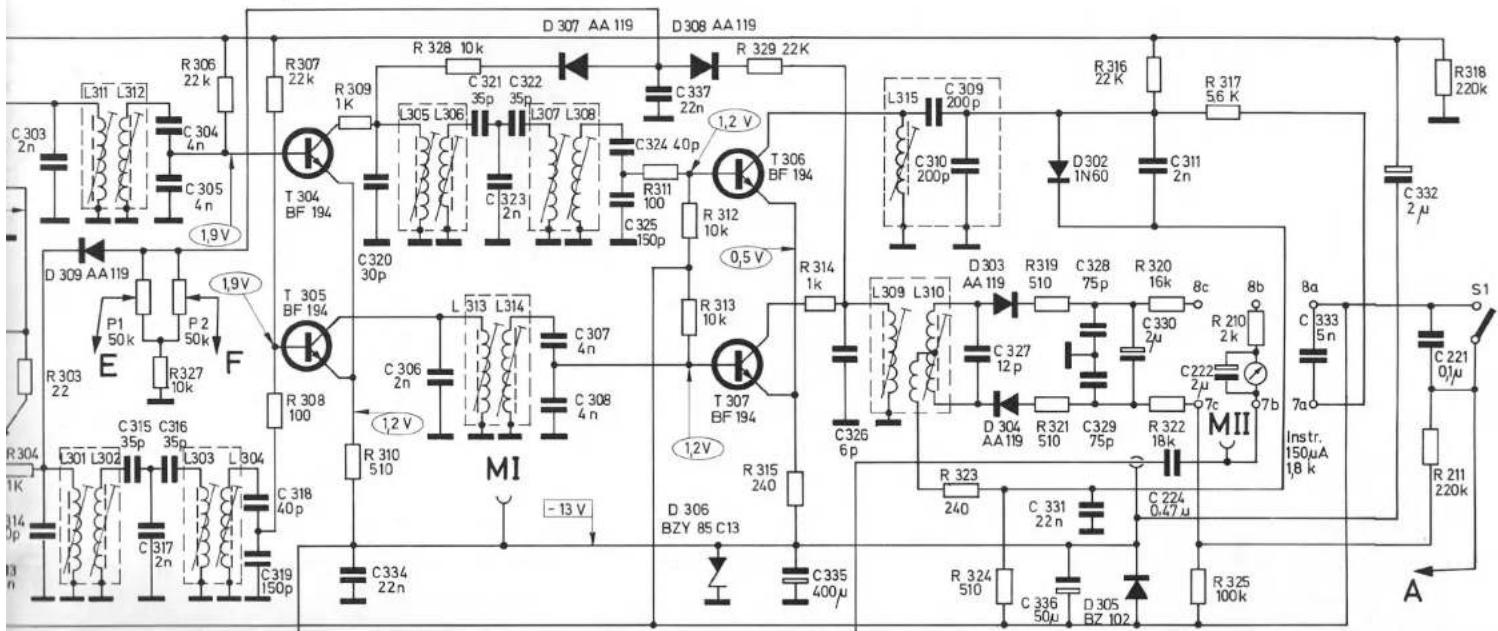

ZF 10,7 MHz (FM)

UKW-Taste drücken, Preomat in Stellung UKW, die Diode D 107 kurzschließen, Röhrenvoltmeter parallel zu C 330 anklemmen (Meßbereich 1,5 V). Den HF-Generator auf 10,7 MHz stellen und über eine Kunstantenne (200 Ohm 200 pF in Serie) auf das Gehäuse von T 103 einkoppeln und bei möglichst kleiner Eingangsspannung die Spulen L 108, L 109, L 110, L 111, L 301, L 302, L 303, L 304, L 305, L 306, L 307, L 308 und L 309 auf Maximum abgleichen.

Röhrenvoltmeter parallel zu R 325 anklemmen und mit L 310 Spannungsnull einstellen.

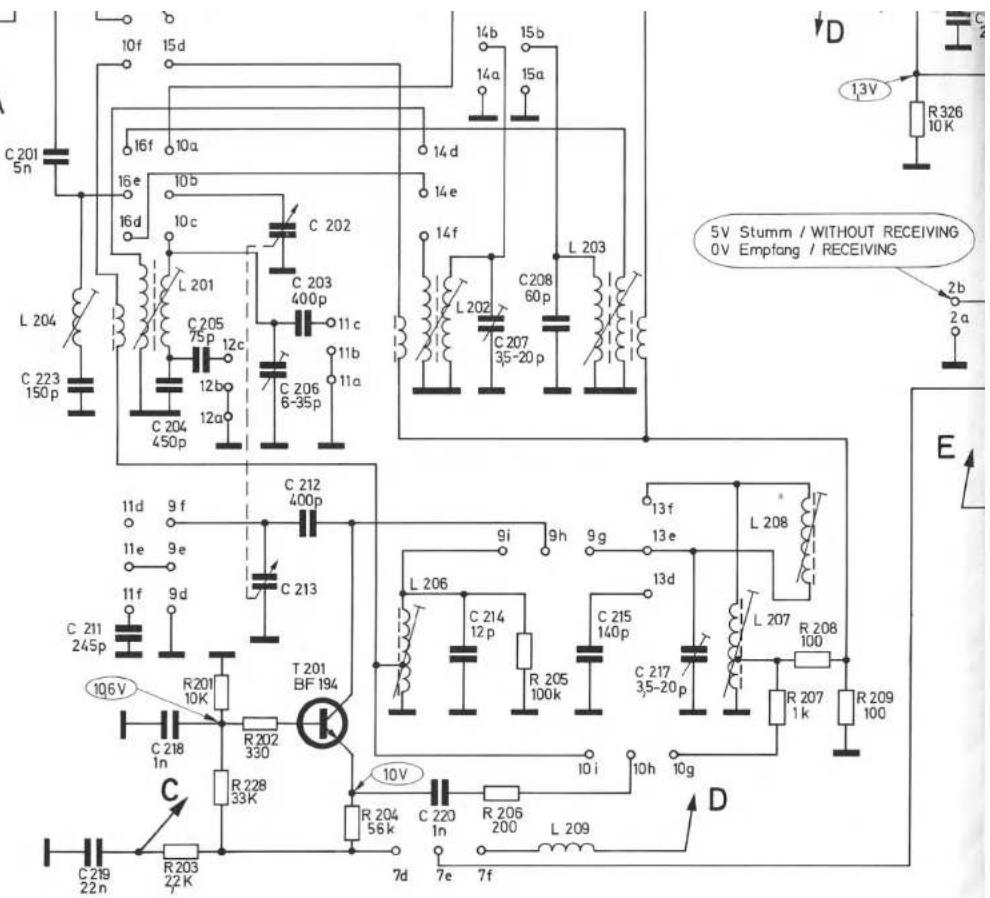

KML Oszillator und Vorkreis

Tuner an einen Verstärker mit Outputmeter anschließen. Den Sendereinstellknopf bis zum Linksanschlag drehen, dann den Skalenzeiger durch Verschieben über die auf der Skala angebrachte Markierung ▼ (500 kHz) stellen (Drehkondensator voll eingedreht). Über eine Kunstantenne (200 Ohm 200 pF in Seriei den Signalgenerator an der KML-Antennenbuchse anschließen und in der gleichen Reihenfolge, wie in der Tabelle angegeben bei niedrigster HF-Spannung abgleichen.

UKW Oszillator und Vorkreis

UKW-Taste drücken, Preomat in Stellung UKW, den Signalgenerator an der UKW-Antennenbuchse (240 Ohm symmetrisch) anschließen.

Generator und Tuner auf 87 MHz (moduliert) einstellen und L 112 (Oszillator), L 104, L 105, L 106 und L 107 (Vorkreise) auf Maximum am Outputmeter abgleichen.

Generator und Tuner auf 104 MHz einstellen und C 128 (Oszillator), C 107, C 108, C 127 und C 111 (Vorkreise) auf Maximum am Outputmeter abgleichen.

Diesen Abgleich bei möglichst niedriger HF-Eingangsspannung durchführen.

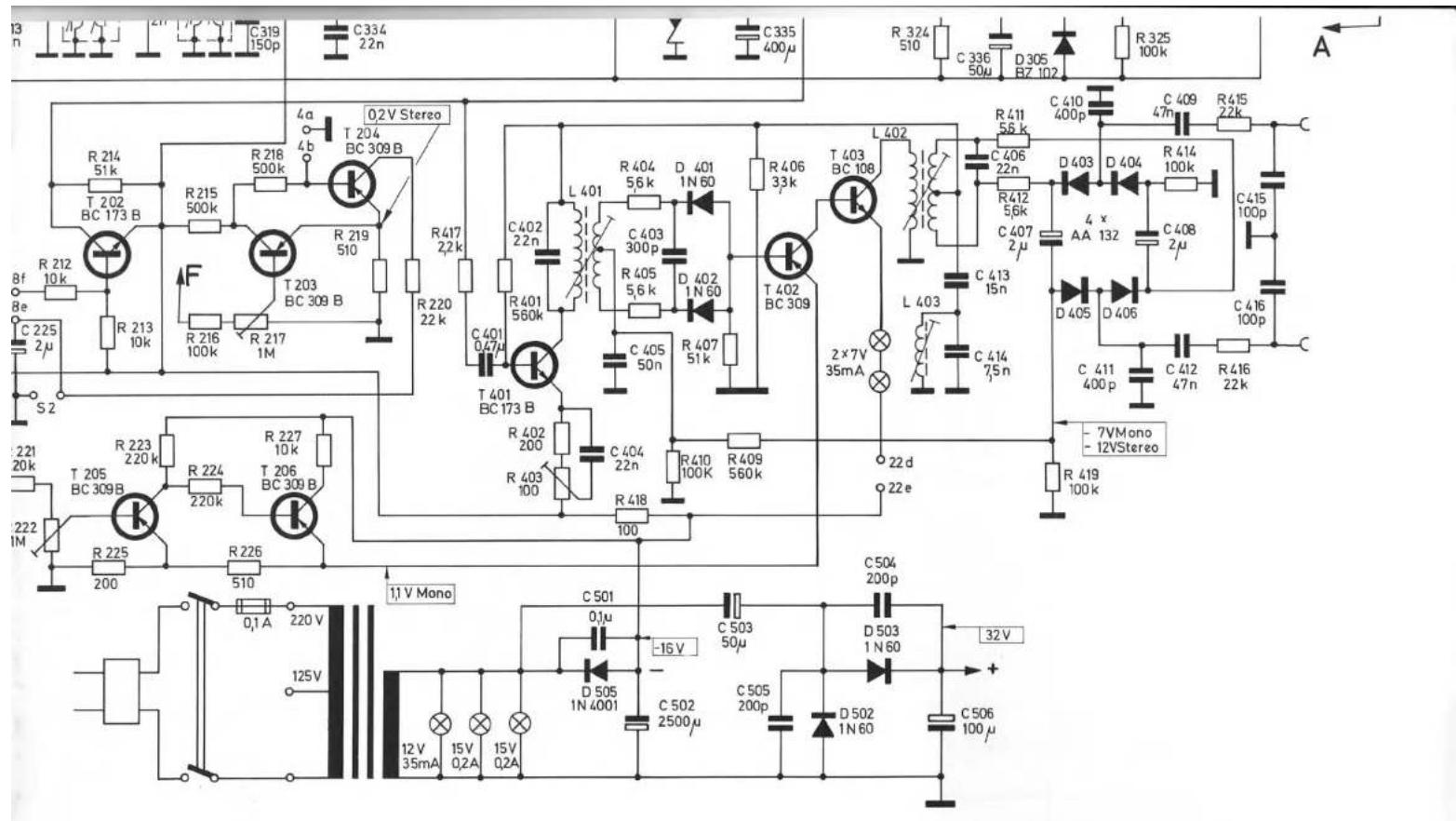

Decoder

UKW-Taste drücken (Stereo!), P 1, P 2, R 217 und R 222 in mechanische Mittenstellung, R 403 auf Linksanschlag stellen. Den Multiplex-Generator an der UKW-Antennenbuchse (240 Ohm symmetrisch) anschließen und 1 kHz, Hub 40 kHz, 1 mV (rechter Kanal) einspeisen.

L 401 und L 402 auf maximale Spannung an R 419 (gernessen mit dem Röhrenvoltmeter) abgleichen.

Mit L 403 und R 403 minimale Lautstärke im linken Kanal einstellen.

Das Eingangssignal auf 20 μV reduzieren und mit R 222 den Decodierungsbeginn (Stereo-Anzeige leuchtet auf) einstellen. Am Multiplex-Generator 1 kHz, Hub 40 kHz, 1 mV (linker Kanal) einstellen und das Übersprechen auf den rechten Kanal kontrollieren. Nötigenfalls mit R 403 einen Mittelwert zwischen rechts und links herstellen.

Still-Taste drücken und R 217 so einstellen, daß bei 20 μV HF-Eingangsspannung von stumm auf Empfang umgeschaltet wird.

Abb. 1 ZF-Kurve AM

Bereich (Taste)	Einzustellende Frequenz am Generator und Tuner		Bezeichnung	Abgleich-position	Abgleich (Output-meter)
MW	500	kHz	Oszillator	L 207	Maximum
MW	1650	kHz	Oszillator	C 217	Maximum
MW	650	kHz	Vorkreis	L 202	Maximum
MW	1500	kHz	Vorkreis	C 207	Maximum
LW	150	kHz	Oszillator	L 208	Maximum
LW	200	kHz	Vorkreis	L 203	Maximum
KW II	6,09	MHz	Oszillator	L 206	Maximum
KW II	6,09	MHz	Vorkreis	L 201	Maximum
KW I	12,5	MHz	Vorkreis	C 206	Maximum

Eventuell den Abgleich von L 201 bei 6,09 MHz wiederholen.
