BEDIENUNGSANLEITUNG CIT 101 DUAL
Dual GmbH · Postfach 1144 · 7742 St. Georgen/Schwarzwald
Abgleichanleitung CIT 101
| Signalquelle | Einstellung Gerät | Meßgerät Anschluß | Abgleichposition | Abgleich, Bemerkung |
| Grundstellung Tonarm | ||||

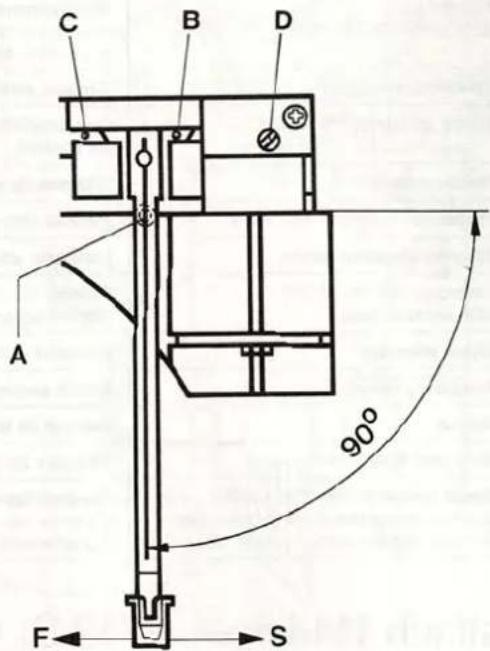

| Musik-LP | START: EINLIFT: EIN | Sechskant A | Tonarm auf 90° einstellen | |
| Tonarmhöhe | ||||
| Musik-LP | START: EINLIFT: EIN | Schraube B | auf 4 mm Abstand Nadel → Platte einstellen | |
| Absenk-Liftgeschwindigkeit | ||||
| Musik-LP | START: EINLIFT: AUS | Brücken über RS 42,RS 40 | Brücken auftrennen = Geschwindigkeit langsamer | |
| Tonarm abgesenkt | ||||
| Musik-LP | START: EINLIFT: AUS | DC-Voltmeter an BS 02,Pin 1 (GND) und BS 06,Pin 1 | Schaltkontakt S1 offen, ca. 12 Volt | |
| Tangentialer Spurfehlwinkel | ||||
| Musik-LP | START: EINLIFT: AUS3 PlattenumdrehungenabwartenLIFT: EIN | Schraube C | Bewegt sich der Tonarm beim Abheben in RichtungS=Regeleinsatz zu spät, C im Uhrzeigersinn drehenF=Regeleinsatz zu früh, C gegen Uhrzeigersinndrehen | |
| Abgleich wiederholen, bis beim Abheben desTonarmes kein Versatz feststellbar ist | ||||
| Kontrolle: Musik-LP abspielen, nach jeder Plattenumdrehung soll das Antriebsrad um eine Teilungweiterschalten. | ||||
| Aufsetzpunkt | ||||
| Musik-LP | START: EIN33: EIN | Schraube D | auf optimalen Aufsetzpunkt einstellen | |
| Drehzahl 33 Upm | ||||

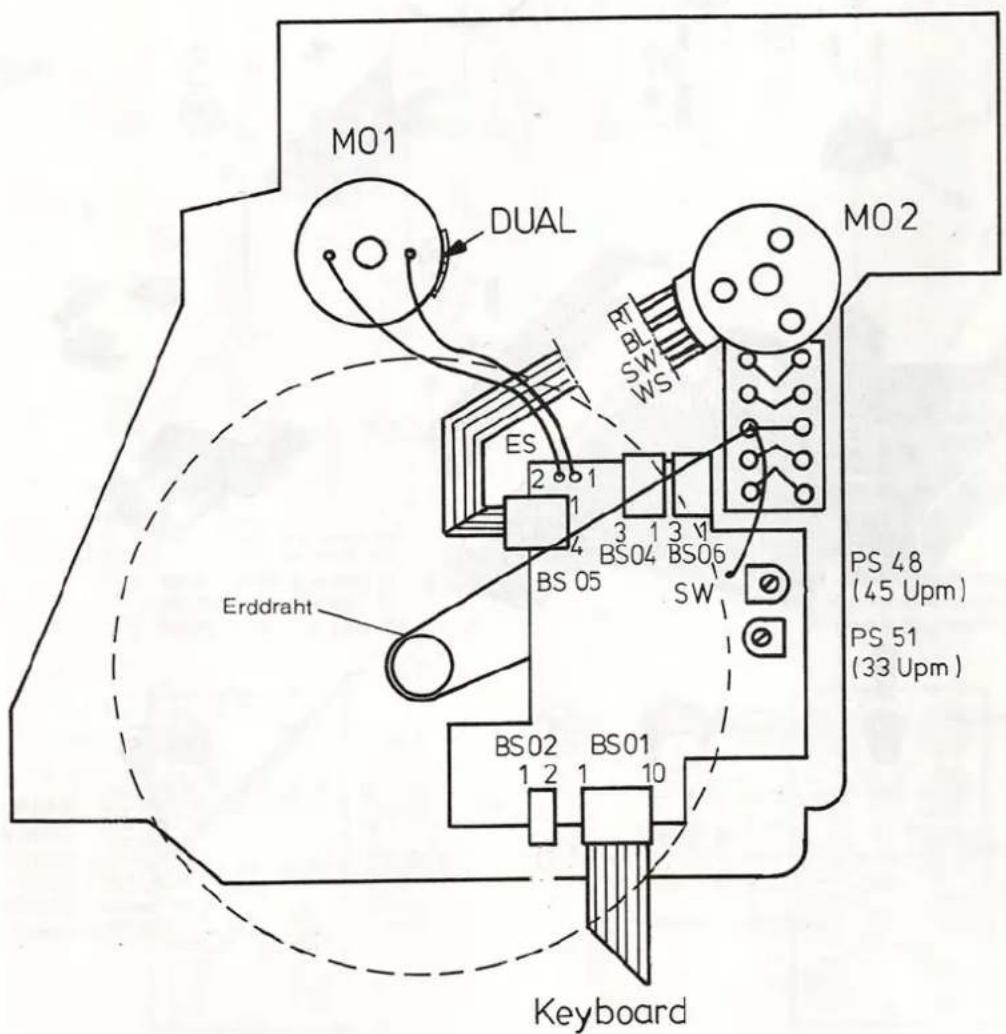

| Gleichlaufmeßplatte3150 Hz | START: EIN33: EIN | Wow und Fluttermeteran NF-Ausgang | PS 51 | auf Sollgeschwindigkeit einstellen |
| Drehzahl 45 Upm | ||||
| Strobcskopscheibe | START: EIN45: EIN | PS 48 | auf Sollgeschwindigkeit einstellen | |
Wartungs-Hinweis:
Tellerlager mit Haftöl Renotac Nr. 343 ölen, Führungsachse mit Shell Alvania Nr. 2 fetten.
Achtung: Der Prozesscr IS 01 ist ein PMOS-Bautel. MOS-Bauteile sind unbedingt vor dem Einfluß statischer Felder zu schützen. Berühren und Einsetzen des IC's nur mit Metallarmband und angeschlossener Erdleitung.
Das System MMD 340 (2,5 p) kann nicht durch System MMD 345 (1,5 p) ersetzt werden.
Die Tastatur ist anwenderspezifisch.
Als Reparaturhilfe kann die Dual-Tastenplatte
Art.-Nr. 278602 verwendet werden!

Signification · Bezeichnung:
4 → Output
7 ← Input
Signal HIGH active
2 Signal LOW active
OS 1: Opto Sensor Tracking, in the tonearm · Lichtschranke im Tonarm für Spurfehlwinkel
OS 2: Opto Sensor Counter, on the driving wheel · Lichtschranke am Antriebsrad
MO 1: Slide Motor · Tonarmvorschubmotor
MO 2: Drive Motor - Plattentellerantriebsmotor
S 1: Contact Lift · Lifikontakt
M 1: Solenoid Lift · Liftmagnet

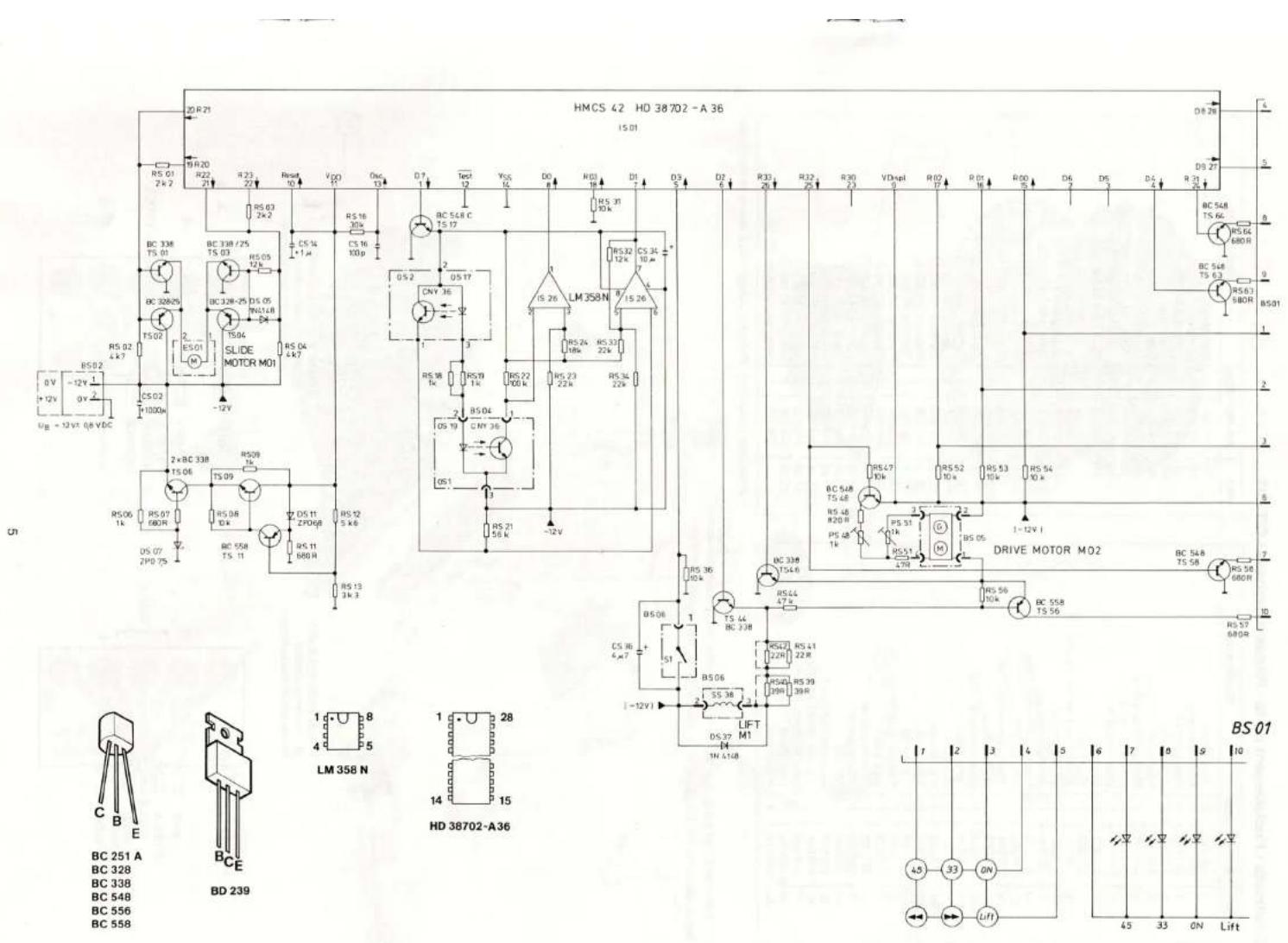

Logic Matrix
| Pin | 19 | 20 | 21 | 22 | ||
| slow left | - Linkslauf langsam | H | X | H | H | |
| quick left | - Linkslauf schnell | L | L | H | H | |
| slow right | - Rechtslauf langsam | H | H | X | H | |
| quick right | - Rechtslauf schnell | H | H | L | L | |
Slide Motor MO 1
Signification · Bezeichnung:
H = ca. 11,5 V DC
L = ca. 0,2 V DC
X = ca. 8 V DC
Test Gear Connection · Meßbedingung


| Pos. | Art.-Nr. | Stck | Bezeichnung |
| 1 | 220 212 | 1 | Zentrierstück |
| 2 | 274 787 | 1 | Plattentellerbelag |
| 4 | 277 916 | 1 | Plattenteller kpl. |
| 5 | 277 917 | 1 | Antriebsteller |
| 6 | 272 489 | 1 | Flachriemen |
| 10 | 277 918 | 2 | Motorbefestigungsteile |
| 11 | 277 919 | 1 | Motor DC 160 kpl. |
| 12 | 277 920 | 1 | Motor DD 260 kpl. |
| 14 | 277 921 | 1 | Tellerlager |
| 15 | 277 922 | 1 | Grundplatte |
| 16 | 276 241 | 4 | Aufnahmetopf mit Gummipuffer |
| 17 | 277 923 | 1 | Befestigungsteile |
| 18 | 277 924 | 1 | Vierkantriemen |
| 19 | 210 144 | 1 | Scheibe 1,9 |
| 20 | 274 968 | 1 | Antriebsrad |
| 26 | 276 244 | 1 | Transportsicherungsachse |
| 27 | 277 386 | 1 | Zugfeder |
| 28 | 277 926 | 1 | Führungsschiene |
| 29 | 274 415 | 1 | Gleitstange |
| 30 | 210 147 | 1 | Scheibe 4 |
| 31 | 274 960 | 1 | Dual-Zeichen |
| 32 | 277 927 | 1 | Abdeckung |
| 35 | 274 966 | 1 | Zahnstange |
| 39 | 276 627 | 1 | Befestigungsschraube |
| 40 | 277 929 | 1 | Tonarm kpl. |
| 41 | 277 930 | 1 | Tonarmleitung kpl. |
| 42 | 277 931 | 1 | Tonarmlager kpl. |
| 44 | 277 932 | 1 | Schitten |
| 46 | 272 852 | 1 | Gewindestift M 2,5×6 |
| 47 | 276 941 | 1 | Zugfeder (MMD 340) |
| 47 | 277 003 | 1 | Zugfeder (MMD 345) |
| 48 | 230 063 | 2 | Gewindestift |
| 50 | 274 979 | 1 | Heberbolzen |
| Pos. | Art.-Nr. | Stck | Bezeichnung |
| 52 | 277 007 | 1 | Gewindesift |
| 53 | 276 626 | 1 | Abdeckung |
| 54 | 277 933 | 1 | Lichtschranke OS 2 |
| 55 | 276 805 | 1 | Druckleder |
| 57 | 274 974 | 1 | Rolle |
| 58 | 276 657 | 1 | Buchse |
| 59 | 277 934 | 1 | Magnet kpl. |
| 60 | 274 414 | 1 | Steckerhalterung |
| 61 | 276 635 | 1 | NF-Anschlußplatte |
| 65 | 277 935 | 1 | Steuerplatte |
| DS 7 | 227 360 | 1 | Diode ZPD 7,5 |
| DS 11 | 244 534 | 1 | Diode BZX 79 C 6 V 8 |
| DS 37 | 223 906 | 1 | Diode 1 N 4148 |
| IS 1 | 277 938 | 1 | IC UP HD 38702 A 34 |
| IS 26 | 276 024 | 1 | IC LM 358 N |
| OS 19 | 277 939 | 2 | Gabelkoppler CNY 36 OS 1 |
| TS 1 | 231 066 | 4 | Transistor BC 338-25 |
| TS 2 | 277 936 | 2 | Transistor BC 328-25 |
| TS 3 | 231 066 | 4 | Transistor BC 338-25 |
| TS 4 | 277 936 | 2 | Transistor BC 328-25 |
| TS 6 | 238 894 | 3 | Transistor BC 338 |
| TS 9 | 238 894 | 3 | Transistor BC 338 |
| TS 17 | 244 715 | 5 | Transistor BC 548 C |
| TS 44 | 231 066 | 4 | Transistor BC 338-25 |
| TS 46 | 231 066 | 4 | Transistor BC 338-25 |
| TS 48 | 244 715 | 5 | Transistor BC 548 C |
| TS 56 | 277 937 | 2 | Transistor BC 558 |
| TS 58 | 244 715 | 5 | Transistor BC 548 C |
| TS 63 | 244 715 | 5 | Transistor BC 548 C |
| TS 64 | 244 715 | 5 | Transistor BC 548 C |
| 277 242 | 1 | Bedienungsanleitung CIT 101 |
Änderungen vorbehalten! / Subject to change! / Sous réserve de modification!
Das System MMD 340 (2,5 p) kann nicht durch System MMD 345 (1,5 p) ersetzt werden.
B

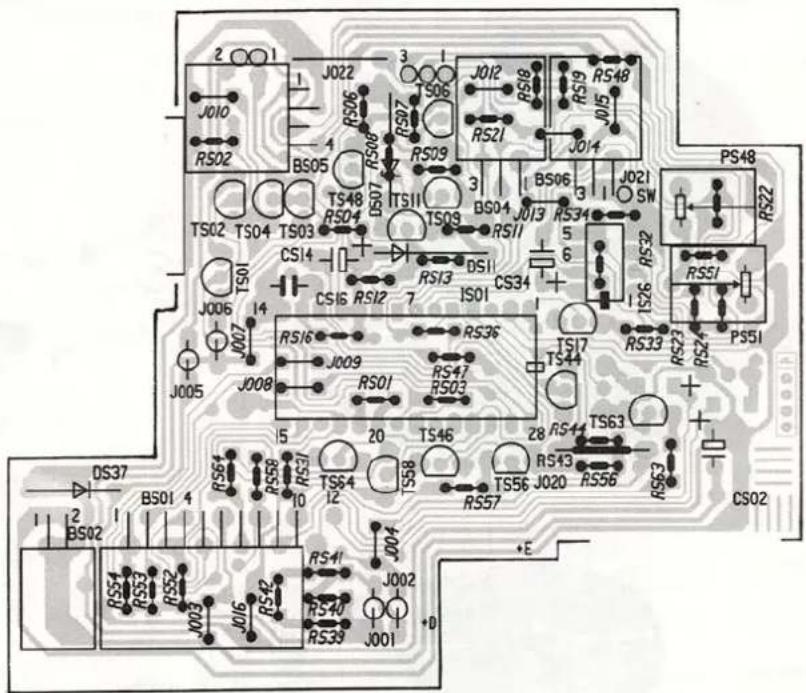

Steuerplatte / MP-board / MP-plaque
B

B
B
L = Leiterseite / Wiring side / Côté de conducteur
B = Bestückungsseite / Equipment side / Côté de composants

Allgemeine Information
General Information
Brummen beider Kanäle, Ausfall eines Kanals
Ursache:
Unterbrechung der Tonleitung
Abhilfe:
- Tonarmleitung (CIT 101 Art.Nr. = 277 930) erneuern.
- Die in der Mitte geführte Tonarmleitung (T) nicht mehr zwischen, sondern oberhalb der Flachbandleitungen führen.
- Tonarmleitung nur noch mit einer Kabelhalterung (K) zusammen binden. Achtung: Leitungen dürfen Plattenteller nicht berühren.
