Produkttyp	Absauganlage für Hobby und Heimwerker
Modell	ASA 550/100
Artikelnummer	43.041.22
EAN	4006825 540604
Abmessungen (ca.)	900 x 500 x 1550 mm
Nettogewicht	22,5 kg
Bruttogewicht	24,0 kg
Netzspannung	230 - 240 V ~ 50 Hz
Leistung	550 Watt
Leerlaufdrehzahl	2.850 min⁻¹
Fangsackvolumen	65 Liter (2 Stück im Lieferumfang)
Absauganschluss	Ø 100 mm / Ø 36 mm
Maximale Luftleistung	1.150 m³/h
Maximales Vakuum	1.600 Pa
Schlauchlänge	2,5 m
Fahrgestell	Ja, mit großen Rädern für einfachen Transport
Schnellverschluss	Ja, für raschen Wechsel des Fangsacks
Adapter	Für 36 mm Absaugvorrichtung, 2 Abgänge
Nullspannungsschalter	Ja, für erhöhte Sicherheit
Lieferumfang	Absaugschlauch, Staubsack, 2 Spänefangsäcke, Adapter
Wartung	Regelmäßig Fangsack entleeren und Absaugschlauch reinigen.
CE-Kennzeichnung	Ja

Häufig gestellte Fragen - ASA 550/100 EINHELL

Wie schließe ich die Absauganlage an eine Holzbearbeitungsmaschine an?

Verbinden Sie den Absaugschlauch mit dem gewünschten Absauganschluss (Ø 100 mm oder mit beiliegendem Adapter Ø 36 mm) an der Maschine. Der Adapter hat zwei Abgänge für Flexibilität.

Wie oft muss der Fangsack geleert werden?

Entleeren Sie den Spänefangsack regelmäßig, sobald er voll ist oder die Saugleistung nachlässt. Dank des Schnellverschlusses geht dies schnell und einfach.

Kann die Absauganlage auch Flüssigkeiten aufsaugen?

Nein, die ASA 550/100 ist nur für trockene Stäube und Späne ausgelegt. Das Aufsaugen von Flüssigkeiten kann das Gerät beschädigen.

Welche Maschinen können angeschlossen werden?

Alle Holzbearbeitungsmaschinen mit einem 100 mm oder 36 mm Absauganschluss, wie z.B. Kreissägen, Hobelmaschinen oder Bandsägen.

Wie reinige ich den Staubsack und den Filter?

Der Staubsack kann ausgeschüttelt oder bei Bedarf mit Wasser gereinigt werden (vollständig trocknen lassen). Ein separater Filter ist nicht verbaut; der Staubsack dient als Filter.

Was bedeutet der Nullspannungsschalter?

Der Nullspannungsschalter verhindert, dass das Gerät nach einem Stromausfall automatisch wieder anläuft. Dies erhöht die Sicherheit bei der Arbeit.

Welche Ersatzteile sind erhältlich und wie bestelle ich sie?

Ersatzteile wie Fangsäcke, Absaugschläuche oder Adapter sind über den Einhell Kundenservice oder autorisierte Händler erhältlich. Die Artikelnummer ist 43.041.22.

Kann ich die Absauganlage auch ohne Schlauch betreiben?

Ja, der Absauganschluss kann direkt an eine Maschine gekoppelt werden. Der mitgelieferte 2,5 m Schlauch ist jedoch flexibler.

Wie transportiere ich die Absauganlage?

Die Absauganlage steht auf einem Fahrgestell mit großen Rädern und lässt sich leicht zur gewünschten Arbeitsstelle rollen. Der stabile Standfuß sorgt für sicheren Stand.

Gibt es eine Garantie?

Einhell gewährt eine Herstellergarantie von 2 Jahren. Bitte bewahren Sie den Kaufbeleg auf. Bei Fragen wenden Sie sich an den Einhell Service.

BEDIENUNGSANLEITUNG ASA 550/100 EINHELL

Sorgt für staubfreies Arbeiten in Ihrer Werkstatt!

Die leistungsstarke Absauganlage ASA 550/100 für den Hobby- und Heimwerkeinsatz hilft Ihnen den Arbeitsplatz späne- und staubfrei zu halten. Es wird das Einatmen von Staub vermindert und die Sicherheit durch eine saubere Arbeitsfläche erhöht. Die Anlage verfügt über die hohe Luftleistung von max. 1150 m³/h, einen Schnellverschluss zum schnellen Fangsackwechsel und ein Fahrgestell für den einfachen Transport.

Die Absauganlage kann an alle Holzbearbeitungsmaschinen, die mit einer 100 mm oder 36 mm Absaugvorrichtung ausgestattet sind, angeschlossen werden

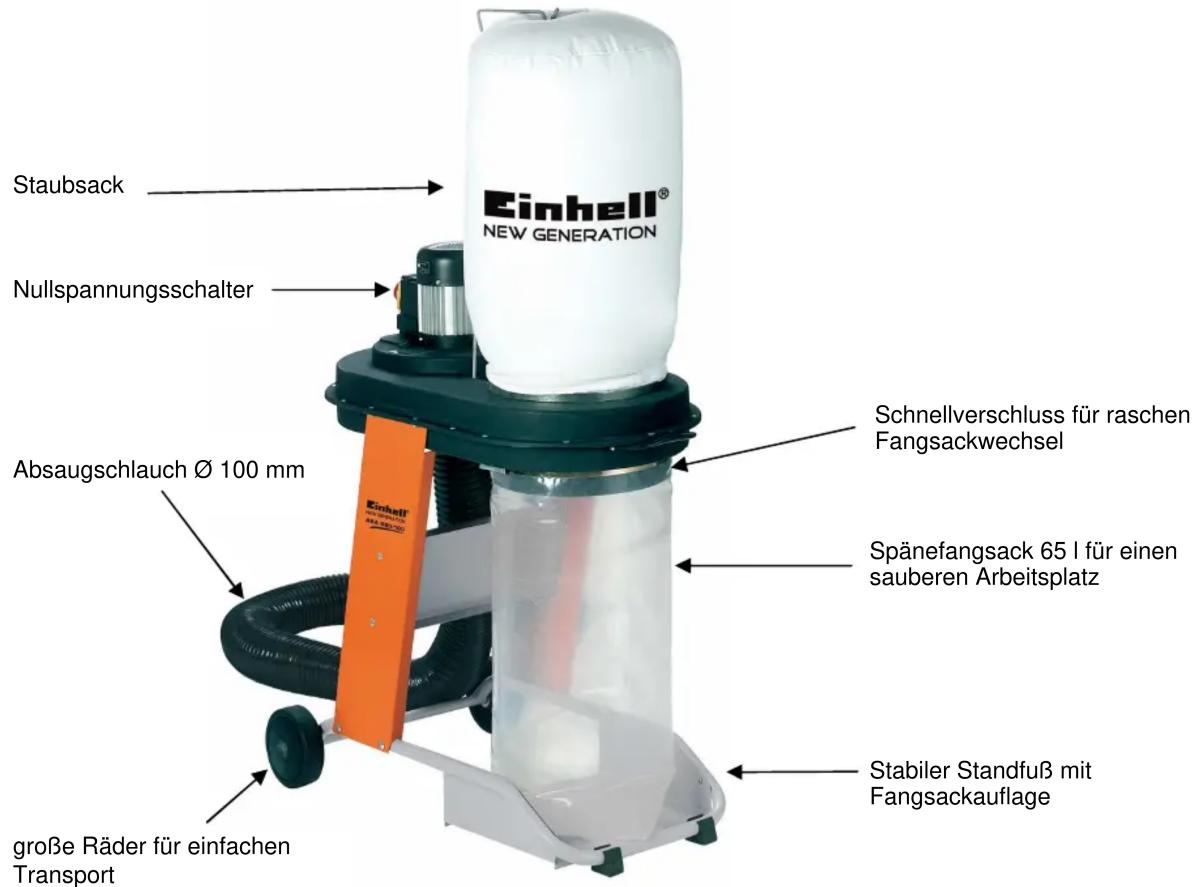

ASA 550/100 Absauganlage

Logistische Daten:

Typ: ASA 550/100

Art.-№: 43.041.22

Ident-№: 01018

EAN Code: 4006825 540604

Verpackung: 870x530x430 mm

VE: 1 Stück

20``: 140 Stück

40": 290 Stück

40``HC: -- Stück

Gewicht netto: 22,5 kg

Gewicht brutto: 24,0 kg

CE

Sorgt für staubfreies Arbeiten in Ihrer Werkstatt!

Adapter zum Anschluss für alle Holzbearbeitungsmaschinen mit 36 mm Absaugvorrichtung; Adapter mit 2 Abgängen

Merkmale:

• Fahrgestell zum einfachen Transport
• Schnellverschluss zum raschen Fangsackwechsel
• Absauganschluss ∅ 100 mm mit Adapter für 36 mm Absaugvorrichtung
• Absaugschlauch 2,5 m
• Staubsack
• Spänefangsack 65 l für einen sauberen Arbeitsplatz
• große Räder für einfachen Transport
• 2 Fangsäcke

Technische Daten:

• Netzspannung: 230 - 240 V \~ 50 Hz
• Leistung: 550 Watt
• Leerlaufdrehzahl n0: 2.850 min ^-1
• Fangsack: 65 l
• Absauganschluss: ∅ 100 mm/ ∅ 36 mm
• Luftleistung: 1.150 m³/h
• Vakuum: max. 1.600 Pa
• Schlauchlänge: 2,5 m
• Gesamtgröße: ca. 900 x 500 x 1.550 mm

Logistische Daten:

Typ: ASA 550/100

Art.-№: 43.041.22

Ident-№: 01018

EAN Code: 4006825 540604

Verpackung: 870x530x430 mm

VE:	1 Stück
20``:	140 Stück
40``:	290 Stück
40``HC:	-- Stück
Gewicht netto:	22,5 kg
Gewicht brutto:	24,0 kg
