VT 3041 - Ventilator Nabo - Kostenlose Bedienungsanleitung

Produkttyp	Ventilator
Marke	Nabo
Modell	VT 3041
Leistungsaufnahme	40 W
Stromversorgung	220–240 V~, 50 Hz
Geschwindigkeitsstufen	3 (0 = Aus, 1 = Niedrig, 2 = Mittel, 3 = Hoch)
Schwenkfunktion	Ja (Schwenken-Knopf drücken/ziehen)
Neigungsfunktion	Ja (manuell nach oben/unten)
Schutzgitter	Vorderes und hinteres Schutzgitter aus Kunststoff
Ventilatorrad	Abnehmbar, mit Mutter befestigt
Standfuß	Mit 4 Schrauben am Ständer montiert
Lieferumfang	Vorderes/hinteres Schutzgitter, Ventilatorrad, Standfuß, Ständer, Schrauben, Muttern, Clips
Einsatzbereich	Innenräume, nicht gewerblich
Sicherheitshinweise	Spannung prüfen; nicht in Wasser tauchen; Gehäuse nicht öffnen; keine selbstständigen Reparaturen
Reinigung	Weiches Tuch für Gehäuse, Staubsauger für Rad; keine Benzol, Verdünner oder Benzen
Aufbewahrung	Trockener Ort, Originalverpackung empfohlen
Besonderheiten	Nicht für den Außenbereich geeignet; Kinder beaufsichtigen

Häufig gestellte Fragen - VT 3041 Nabo

Wie baue ich den Ventilator zusammen?

Schrauben Sie den Standfuß mit 4 Schrauben am Ständer fest. Lösen Sie die Schutzgittermontagemutter, setzen Sie das hintere Schutzgitter auf, fixieren Sie es mit der Mutter. Setzen Sie das Ventilatorrad auf die Motorwelle und fixieren Sie es mit der Ventilatorradmutter gegen den Uhrzeigersinn. Hängen Sie das vordere Schutzgitter ein, fixieren Sie es mit Clips und Schrauben an der Unterseite.

Wie schalte ich die Schwenkfunktion ein?

Drücken Sie den Schwenken-Knopf am Motorgehäuse, um die Schwenkfunktion einzuschalten. Ziehen Sie den Knopf heraus, um sie auszuschalten.

Wie reinige ich den Ventilator?

Ziehen Sie den Netzstecker und warten Sie, bis das Ventilatorrad stillsteht. Reinigen Sie das Gehäuse und Schutzgitter mit einem weichen, feuchten Tuch. Entfernen Sie Staub vom Ventilatorrad mit einem Staubsauger. Verwenden Sie keine aggressiven Reiniger wie Benzol oder Verdünner.

Welche Sicherheitsvorkehrungen muss ich beachten?

Überprüfen Sie, ob Spannung und Frequenz mit den Angaben auf dem Typenschild übereinstimmen. Tauchen Sie das Gerät nicht in Wasser. Öffnen Sie das Gehäuse nicht. Benutzen Sie das Gerät nicht mit nassen Händen. Kinder sollten das Gerät nur unter Aufsicht benutzen.

Was tun bei Fehlfunktionen?

Versuchen Sie nicht, den Ventilator selbst zu reparieren. Bringen Sie ihn zu einem autorisierten Servicezentrum zur Überprüfung und Reparatur.

Wie lagere ich den Ventilator in der Nebensaison?

Bewahren Sie den Ventilator an einem trockenen und staubfreien Ort auf. Verwenden Sie nach Möglichkeit die Originalverpackung, um den Ventilatorkopf zu schützen.

Welche Geschwindigkeitsstufen hat der Ventilator?

Der Ventilator hat 3 Stufen: 0 = Aus, 1 = niedrige Geschwindigkeit, 2 = mittlere Geschwindigkeit, 3 = hohe Geschwindigkeit. Die Einstellung erfolgt über den Geschwindigkeitsumschalter am Motorgehäuse.

Kann der Ventilator im Freien verwendet werden?

Nein, der Ventilator ist nur für den Einsatz in Innenräumen und nicht für gewerbliche Zwecke geeignet.

Wie stelle ich die Neigung ein?

Drücken Sie das Schutzgitter nach oben oder unten, um den gewünschten Neigungswinkel einzustellen.

Welche Spannung benötigt der Ventilator?

Der Ventilator benötigt eine Spannung von 220–240 V~ bei 50 Hz. Überprüfen Sie vor dem Anschließen das Typenschild am Standfuß.

BEDIENUNGSANLEITUNG VT 3041 Nabo

Vielen Dank für den Kauf dieses Ventilators. Bitte lesen Sie alle Informationen sorgfältig durch und bewahren Sie diese für zukünftige Referenzen auf.

Sehr geehrte Kundin, sehr geehrter Kunde,

bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie Ihr Gerät an das Stromnetz anschließen, um einer Beschädigung durch unsachgemäße Benutzung vorzubeugen. Bitte achten Sie besonders auf die Sicherheitshinweise. Wenn Sie das Gerät an Dritte übergeben, dann ist diese Bedienungsanleitung mit zu übergeben.

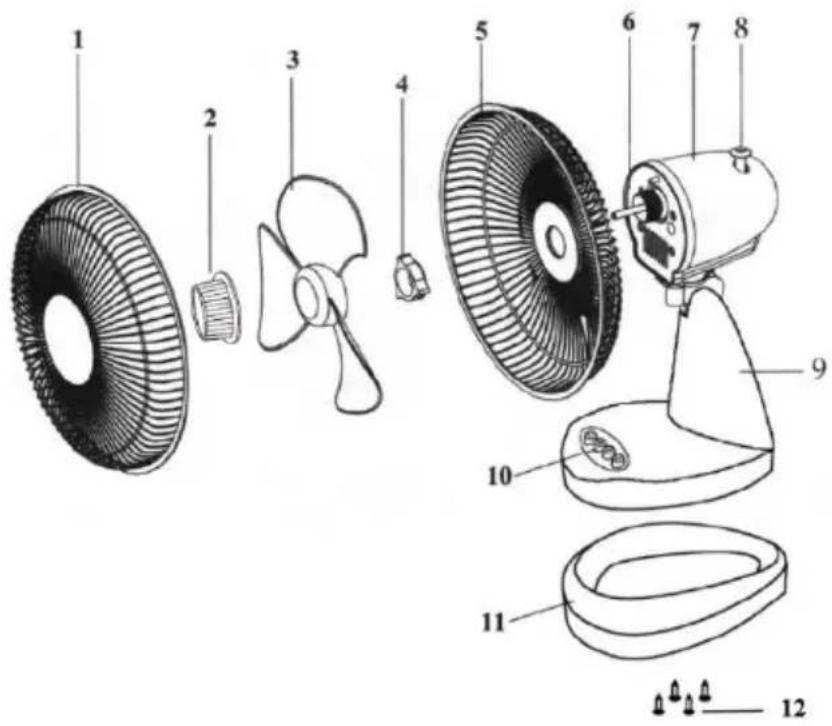

AUFBAU

1. VORDERES
   SCHUTZGITTER
2. VENTILATORRADMUT TER
3. VENTILATORRAD
4. SCHUTZGITTERMON TAGEMUTTER
5. HINTERES
   SCHUTZGITTER
6. MOTORWELLE
7. MOTORGEHÄUSE
8. SCHWENKEN-KNOPF
9. STÄNDER
10. GESCHWINDIGKEITS UMSCHALTER
11. STANDFUSS
12. SCHRAUBEN

SPANNUNG FREQUENZ LEISTUNG
220 – 240 V~	50 Hz	40 W

ZUSAMMENBAU

1. Schrauben Sie den Standfuß mit Hilfe der 4 Schrauben am Ständer fest.
2. Lösen Sie die Schutzgittermontagemutter vom Motorgehäuse.
3. Setzen Sie das hintere Schutzgitter auf das Motorgehäuse und fixieren Sie es anschließend durch Festdrehen der Schutzgittermontageschraube in Uhrzeigersinn.
4. Setzen Sie das Ventilatorrad auf die Motorwelle und fixieren Sie anschließend das Ventilatorrad durch Drehen der Ventilatorradmutter gegen den Uhrzeigersinn.
5. Hängen Sie das vordere Schutzgitter mit Hilfe der Verankerungen am Rand des hinteren Schutzgitters ein und fixieren Sie anschließend beide Schutzgitter mit Hilfe der mitgelieferten Clips. Bringen Sie die beiden Löcher auf der Unterseite deckungsgleich übereinander. Stecken Sie danach jeweils eine Schraube hindurch und sichern Sie sie jeweils mit einer Mutter.

SCHWENKSTEUERUNG

1. Drücken Sie die Tasten am Ventilatorkörper, um den Ventilator ein- oder auszuschalten und um die Geschwindigkeit wie nachfolgend beschrieben zu ändern: 0 – Stopp, 1 – geringe Geschwindigkeit, 2 – mittlere Geschwindigkeit, 3 – hohe Geschwindigkeit.
2. Schwenken: Drücken Sie zum Schwenken auf den Schwenken-Knopf. Ziehen Sie zum Beenden des Schwenkens den Schwenken-Knopf heraus.
3. Neigen: Drücken Sie das Schutzgitter nach oben oder unten, um den gewünschten Neigungswinkel einzustellen.

ACHTUNG

• Falschbedienung und unsachgemäße Benutzung kann zur Beschädigung des Geräts und/oder zu Verletzungen des/der Benutzers/-in führen.
• Das Gerät darf nur für den vorgesehenen Verwendungszweck benutzt werden. Für mögliche Beschädigungen durch zweckentfremdete Benutzung oder unsachgemäße Handhabung wird keinerlei

Verantwortung übernommen.

• Überprüfen Sie, ob die Spannung und die Stromstärke den auf dem Typenschild angegebenen Werten entsprechen, bevor Sie das Gerät am Stromnetz anschließen.
• Tauchen Sie das Gerät oder sein Netzkabel weder in Wasser noch in andere Flüssigkeiten ein. Wenn das Gerät versehentlich ins Wasser fällt, dann versichern Sie sich, dass Ihre Hände trocken sind und trennen Sie anschließend umgehend das Gerät vom Stromnetz. Entsorgen Sie den Ventilator anschließend.

- Öffnen Sie das Gehäuse niemals selbst.

- Führen Sie keinerlei Gegenstände in das Gehäuseinnere ein.

• Benutzen Sie das Gerät nicht mit nassen Händen, auf einem feuchten Boden oder wenn das Gerät selbst nass ist.
• Berühren Sie den Stecker nicht mit nassen oder feuchten Händen.
• Überprüfen Sie das Netzkabel und den Netzstecker regelmäßig auf Beschädigungen. Wenn das Netzkabel oder der Netzstecker beschädigt ist, dann muss es/er durch den Hersteller oder einer qualifizierten Person ersetzt werden, um Unfällen vorzubeugen.
• Benutzen Sie das Gerät nicht, wenn es heruntergefallen ist, es auf sonstige Weise beschädigt wurde oder das Netzkabel oder der Netzstecker beschädigt ist.

Bringen Sie das Gerät im Fall einer Beschädigung zu einem autorisierten Servicezentrum, um es dort überprüfen und wenn notwendig reparieren zu lassen.

• Versuchen Sie niemals, das Gerät selbst zu reparieren. Ein elektrischer Schock könnte die Folge sein.
• Lassen Sie das Netzkabel nicht über scharfe Kanten hängen und halten Sie es von heißen Gegenständen und offenen Flammen fern. Trennen Sie das Gerät nur durch Ziehen des Netzsteckers aus der Netzsteckdose vom Stromnetz.
• Stellen Sie sicher, dass keine Möglichkeit besteht, dass während der Benutzung des Ventilators das Netz- oder Verlängerungskabel

versehentlich herausgezogen oder darauf getreten werden kann.

• Wenn Sie ein Verlängerungskabel benutzen, dann muss es für den Stromverbrauch des Geräts geeignet sein, weil ansonsten das Netzkabel und/oder der Netzstecker überhitzen können/kann.
• Dieses Gerät ist weder für die gewerbliche Nutzung noch für die Nutzung im Freien geeignet.
• Lassen Sie das Gerät niemals unbeaufsichtigt, wenn es in Betrieb ist.

ACHTUNG:

• Kinder können die Gefahren nicht erkennen, die durch die unsachgemäße Benutzung elektrischer Geräte entstehen. Erlauben Sie deshalb Kindern niemals, elektrische Haushaltsgeräte zu benutzen, wenn sie nicht beaufsichtigt werden.
• Ziehen Sie immer den Stecker aus der Netzsteckdose, wenn Sie das Gerät nicht benutzen und auch jedes Mal, bevor Sie es reinigen.
• Gefahr! Die Nennspannung liegt solange am Gerät an, solange das Gerät mit der Netzsteckdose verbunden ist.
• Schalten Sie das Gerät aus, bevor Sie es vom Stromnetz trennen.
• Tragen Sie das Gerät niemals am Netzkabel. Benutzen Sie zum Tragen des Geräts die Tragegriffe.
• Versichern Sie sich, dass an der Netzsteckdose, an der Sie Ihren Ventilator anschließen möchten, die Spannung anliegt, die auf dem sich am Standfuß des Geräts befindlichen Typenschild angegeben ist.

REINIGUNG UND PFLEGE

Bitte vergessen Sie die nachfolgenden Anleitungen nicht, damit Sie Ihren Ventilator immer sicher reinigen und pflegen können:

Ziehen Sie immer den Netzstecker aus der Netzsteckdose und warten Sie anschließend solange, bis das Ventilatorrad stillsteht, bevor Sie mit der Reinigung des Ventilators beginnen.
♦ Achten Sie darauf, dass Wasser weder auf das Gerät tropft noch in das Ventilatorgehäuse eindringt.
♦ Benutzen Sie immer ein weiches Tuch, um den Ventilatorkörper zu

reinigen und einen Staubsauger, um den Staub vom Ventilatorrad zu entfernen.

Benutzen Sie die nachfolgenden Substanzen nicht als Reiniger: Benzin, Verdünner oder Benzen.
Versuchen Sie bei Fehlfunktionen oder zweifelhaftem Verhalten nicht, den Ventilator selbst zu reparieren, weil dies zu Brand oder elektrischem Schock führen kann.
♦ Reinigen Sie das Schutzgitter, das Gehäuse und den Standfuß mit einem weichen angefeuchteten Tuch.
Versuchen Sie nicht, die Ventilatorflügel zu entfernen. Seien Sie besonders im Bereich des Motorgehäuses vorsichtig.
- Halten Sie sowohl den Motor als auch sonstige elektrische Komponenten von Wasser fern.
Wenn Sie Ihren Ventilator in der Nebensaison einlagern, dann ist es wichtig, dass Sie ihn an einem sicheren und trockenen Ort aufbewahren. Es ist wichtig, dass Sie den Ventilatorkopf von jeglichem Staub fernhalten. Wir empfehlen Ihnen ausdrücklich, bei der Aufbewahrung des Ventilators die Originalverpackung zu benutzen.
