Produkttyp	Ofen (Einbaugerät)
Modell	CF4M28062
Marke	Constructa

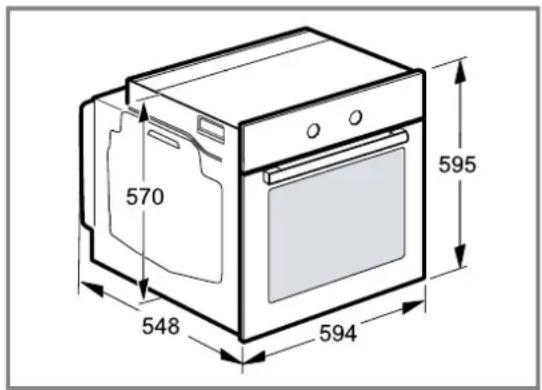

Abmessungen (H x B x T)	594 mm x 595 mm x 548 mm
Gewicht (ca.)	30 kg
Stromversorgung	230 V, 50 Hz (siehe Typenschild)
Garraumvolumen	ca. 71 Liter

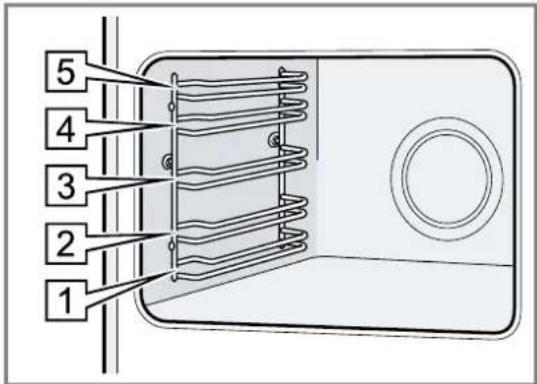

Anzahl der Einschubebenen	5
Heizarten	3D Heißluft, Ober-/Unterhitze, Umluftgrillen, Grill (große Fläche), Pizzastufe, Unterhitze, Heißluft Sanft
Reinigungsfunktionen	Pyrolyse (3 Stufen), Reinigungshilfe zur Nassreinigung
Zubehör	Rost, Universalpfanne, Backblech
Kindersicherung	Ja, mit optionaler Türverriegelung
Sicherheitsmerkmale	Kühlgebläse, Türverriegelung bei Pyrolyse, Aufheizanzeige, Restwärmeanzeige
Programme	10 automatische Programme (z. B. Hähnchen, Gulasch, Putenbrust)
Zeitfunktionen	Wecker, Dauer, Ende, Uhrzeit
Schnellaufheizen	Ja (für 3D Heißluft und Ober-/Unterhitze ab 100 °C)
Backofenbeleuchtung	Halogenlampe 40 W, austauschbar
Energieeffizienzklasse (Lichtquellen)	G
Wartung	Gestelle aushängbar, Türscheiben aus- und einbaubar, Pyrolyse-Selbstreinigung
Reparierbarkeit	Kundendienst und Original-Ersatzteile verfügbar

Häufig gestellte Fragen - CF4M28062 CONSTRUCTA

Wie schalte ich den Ofen ein und stelle eine Heizart ein?

Drücken Sie die Taste ⏻ (Hauptschalter) um das Gerät einzuschalten. Wählen Sie dann mit den Tasten – oder + die gewünschte Heizart aus, z. B. 3D Heißluft. Bestätigen Sie mit % und stellen Sie die Temperatur ein. Starten Sie den Betrieb mit ▷II.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Taste ☐ (Kindersicherung) ca. 4 Sekunden lang gedrückt. Im Display erscheint ☐. Die Kindersicherung ist aktiv. Zum Deaktivieren wieder 4 Sekunden gedrückt halten. In den Grundeinstellungen können Sie zusätzlich die Türverriegelung aktivieren.

Wie starte ich die Pyrolyse-Reinigung?

Entfernen Sie alle groben Verschmutzungen und hängen Sie die Gestelle aus. Drücken Sie die Taste Reinigungsfunktionen und wählen Sie die Pyrolyse-Stufe (1 = niedrig, 2 = mittel, 3 = hoch). Starten Sie mit ▷II. Die Tür verriegelt sich während des Vorgangs. Nach dem Abkühlen wischen Sie die Asche aus.

Was tun, wenn das Gerät nicht heizt und im Display der Doppelpunkt blinkt?

Der Demo-Modus ist aktiviert. Trennen Sie das Gerät kurz vom Stromnetz (Sicherung aus- und einschalten) und deaktivieren Sie den Demo-Modus innerhalb von 5 Minuten über die Grundeinstellung c c auf Wert 0.

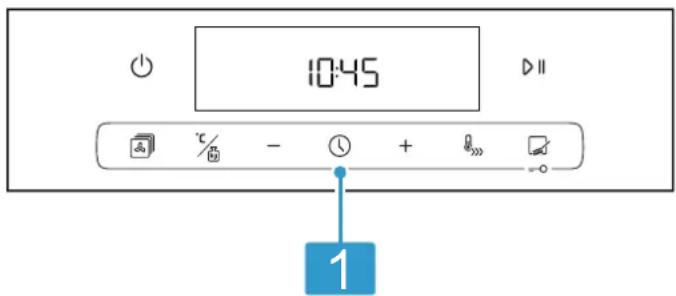

Wie stelle ich die Uhrzeit ein?

Nach dem Anschließen oder einem Stromausfall blinkt die Uhrzeit im Display. Stellen Sie mit den Tasten – oder + die aktuelle Uhrzeit ein und drücken Sie die Taste ①. Die Uhrzeit wird übernommen.

Kann ich die Dauer und das Ende des Backvorgangs programmieren?

Ja, drücken Sie wiederholt die Taste ☉ bis Dauer (↦) markiert ist. Stellen Sie die Garzeit ein und starten Sie. Für das Ende (→) stellen Sie zusätzlich die gewünschte Endzeit ein. Das Gerät schaltet automatisch aus.

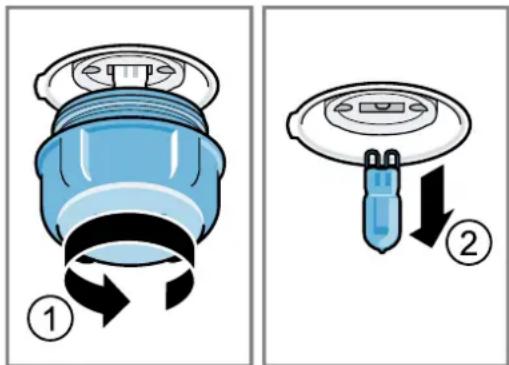

Wie wechsel ich die Backofenlampe?

Schalten Sie das Gerät aus und trennen Sie es vom Strom. Drehen Sie die Glasabdeckung nach links heraus, ziehen Sie die Halogenlampe (40 W, 230 V) gerade heraus. Setzen Sie die neue Lampe ein (nur mit sauberem Tuch anfassen) und schrauben Sie die Abdeckung wieder ein.

Warum lässt sich die Gerätetür nicht öffnen?

Mögliche Ursachen: Die Kindersicherung ist aktiviert (deaktivieren Sie sie) oder die Pyrolyse läuft noch (lassen Sie das Gerät abkühlen, bis ☐ erlischt).

Welches Zubehör ist im Lieferumfang enthalten?

Im Lieferumfang sind enthalten: Rost, Universalpfanne und Backblech. Weiteres Zubehör ist optional über den Kundendienst oder Online-Shop erhältlich.

Wie reinige ich die Türscheiben am besten?

Bauen Sie die Türscheiben aus (siehe Anleitung). Reinigen Sie diese mit heißer Spüllauge und einem weichen Tuch. Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel, um Kratzer zu vermeiden. Trocknen Sie die Scheiben vor dem Wiedereinbau.

BEDIENUNGSANLEITUNG CF4M28062 CONSTRUCTA

de Gebrauchs- und Montage- anleitung

Weitere Informationen und Erklärungen finden Sie online:

Inhaltsverzeichnis

GEBRAUCHSANLEITUNG

1 Sicherheit 2

2 Sachschäden vermeiden 5

3 Umweltschutz und Sparen 5

4 Kennenlernen.... 6

5 Zubehör 8

6 Vor dem ersten Gebrauch 10

7 Grundlegende Bedienung 10

8 Schnellaufheizen.... 11

9 Zeitfunktionen 11

10 Programme.... 12

11 Kindersicherung 14

12 Grundeinstellungen 14

13 Reinigen und Pflegen 15

14 Pyrolyse 17

15 Reinigungshilfe zur Nassreinigung 18

16 Gestelle.... 19

17 Gerätetür.... 19

18 Störungen beheben 22

19 Entsorgen 24

20 Kundendienst.... 24

21 So gelingt's.... 24

22 MONTAGEANLEITUNG.... 27

22.1 Allgemeine Montagehinweise 28

1 Sicherheit

Beachten Sie die nachfolgenden Sicherheits-hinweise.

1.1 Allgemeine Hinweise

■ Lesen Sie diese Anleitung sorgfältig.

■ Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf.
■ Schließen Sie das Gerät bei einem Transportschaden nicht an.

1.2 Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur für den Einbau bestimmt. Spezielle Montageanleitung beachten.

Nur konzessioniertes Fachpersonal darf Geräte ohne Stecker anschließen. Bei Schäden durch falschen Anschluss besteht kein Anspruch auf Garantie.

Verwenden Sie das Gerät nur:

■ um Speisen und Getränke zuzubereiten.
■ im privaten Haushalt und in geschlossenen Räumen des häuslichen Umfelds.
- bis zu einer Höhe von 4000 m über dem Meeresspiegel.

Verwenden Sie das Gerät nicht:

■ mit einer externen Zeitschaltuhr oder einer Fernbedienung.

1.3 Einschränkung des Nutzerkreises

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 15 Jahre und älter und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

1.4 Sicherer Gebrauch

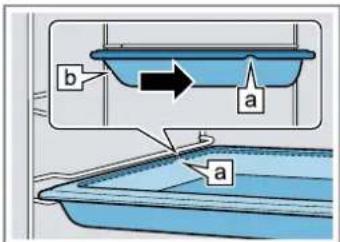

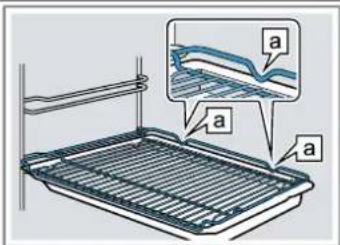

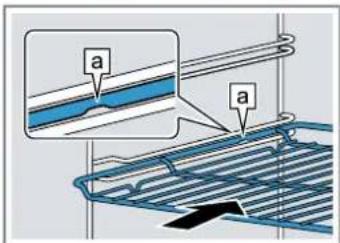

Zubehör immer richtig herum in den Garraum schieben.

→ "Zubehör", Seite 8

⚠️ WARNUNG – Brandgefahr!

Im Garraum gelagerte, brennbare Gegenstände können sich entzünden.

• Nie brennbare Gegenstände im Garraum aufbewahren.
• Wenn Rauch abgegeben wird, ist das Gerät abzuschalten oder der Stecker zu ziehen und die Tür geschlossen zu halten, um eventuell auftretende Flammen zu ersticken.

Lose Speisereste, Fett und Bratensaft können sich entzünden.

- Vor dem Betrieb grobe Verschmutzungen aus dem Garraum, von den Heizelementen und vom Zubehör entfernen.

Beim Öffnen der Gerätetür entsteht ein Luftzug. Backpapier kann die Heizelemente berühren und sich entzünden.

- Nie Backpapier beim Vorheizen und während des Garens unbefestigt auf das Zubehör legen.

- Backpapier immer passend zuschneiden und mit einem Geschirr oder einer Backform beschweren.

⚠️ WARNUNG – Verbrennungsgefahr!

Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß.

▶ Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden.
- Junge Kinder, jünger als 8 Jahre, müssen ferngehalten werden.

Zubehör oder Geschirr wird sehr heiß.

▶ Heißes Zubehör oder Geschirr immer mit Topflappen aus dem Garraum nehmen.

Alkoholdämpfe können sich im heißen Garraum entzünden. Die Gerätetür kann aufspringen. Heiße Dämpfe und Stichflammen können austreten.

- Nur kleine Mengen hochprozentiger Getränke in Speisen verwenden.

Keine Spirituosen (≥ 15 % vol.) im unverdünnten Zustand (z.B. für das Auf- oder Übergießen von Speisen) erhitzen.

▶ Gerätetür vorsichtig öffnen.

⚠️ WARNUNG – Verbrühungsgefahr!

Die zugänglichen Teile werden im Betrieb heiß.

▶ Nie die heißen Teile berühren.

▶ Kinder fernhalten.

Beim Öffnen der Gerätetür kann heißer Dampf entweichen. Dampf ist je nach Temperatur nicht sichtbar.

▶ Gerätetür vorsichtig öffnen.

▶ Kinder fernhalten.

Durch Wasser im heißen Garraum kann heißer Wasserdampf entstehen.

▶ Nie Wasser in den heißen Garraum gießen.

⚠️ WARNUNG – Verletzungsgefahr!

Zerkratztes Glas der Gerätetür kann zerspringen.

Keine scharfen abrasiven Reiniger oder scharfen Metallschaber für die Reinigung des Glases der Backofentür benutzen, da sie die Oberfläche zerkratzen können.

Das Gerät und seine berührbaren Teile können scharfkantig sein.

▶ Vorsicht bei Handhabung und Reinigung.

▶ Wenn möglich Schutzhandschuhe tragen.

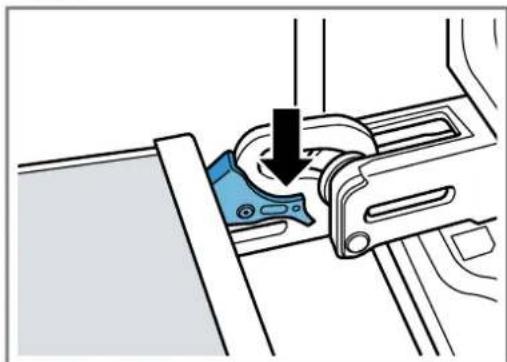

Die Scharniere der Gerätetür bewegen sich beim Öffnen und Schließen der Tür und Sie können sich klemmen.

- Nicht in den Bereich der Scharniere greifen.

Bauteile innerhalb der Gerätetür können scharfkantig sein.

▶ Schutzhandschuhe tragen.

⚠️ WARNUNG – Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

▶ Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.

- Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.

- Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch geschultes Fachpersonal ersetzt werden.

Eine beschädigte Isolierung der Netzanschlussleitung ist gefährlich.

- Nie die Netzanschlussleitung mit heißen Geräteteilen oder Wärmequellen in Kontakt bringen.

▶ Nie die Netzanschlussleitung mit scharfen Spitzen oder Kanten in Kontakt bringen.

- Nie die Netzanschlussleitung knicken, quetschen oder verändern.

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

- Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen. Ein beschädigtes Gerät oder eine beschädigte Netzanschlussleitung ist gefährlich.

▶ Nie ein beschädigtes Gerät betreiben.
▶ Nie an der Netzanschlussleitung ziehen, um das Gerät vom Stromnetz zu trennen. Immer am Netzstecker der Netzanschlussleitung ziehen.
- Wenn das Gerät oder die Netzanschlussleitung beschädigt ist, sofort den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten.
▶ Den Kundendienst rufen. → Seite 24

⚠️ WARNUNG – Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.

• Verpackungsmaterial von Kindern fernhalten.
• Kinder nicht mit Verpackungsmaterial spielen lassen.

Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.

• Kleinteile von Kindern fernhalten.
• Kinder nicht mit Kleinteilen spielen lassen.

1.5 Halogenlampe

⚠️ WARNUNG – Verbrennungsgefahr!

Garraumlampen werden sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.

▶ Glasabdeckung nicht berühren.
▶ Beim Reinigen Hautkontakt vermeiden.

⚠️ WARNUNG – Stromschlaggefahr!

Beim Auswechseln der Lampe stehen die Kontakte der Lampenfassung unter Spannung.

- Vor dem Auswechseln der Lampe sicherstellen, dass das Gerät abgeschaltet ist, um einen möglichen elektrischen Schlag zu vermeiden.

- Zusätzlich Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.

1.6 Reinigungsfunktion

⚠️ WARNUNG – Brandgefahr!

Lose Speisereste, Fett und Bratensaft können sich während der Reinigungsfunktion entzünden.

• Vor jedem Starten der Reinigungsfunktion grobe Verschmutzungen aus dem Garraum entfernen.
  ▶ Nie Zubehör mitreinigen.

Das Gerät wird während der Reinigungsfunktion außen sehr heiß.

▶ Nie brennbare Gegenstände, wie z. B. Geschirrtücher, an den Türgriff hängen.
▶ Vorderseite des Geräts frei halten.
▶ Kinder fernhalten.

Bei beschädigter Türdichtung entweicht große Hitze im Bereich der Tür.

▶ Die Dichtung nicht scheuern und nicht abnehmen.
- Nie das Gerät mit beschädigter Dichtung oder ohne Dichtung betreiben.

⚠️ WARNUNG – Gefahr schwerer Gesundheitsschäden!

Das Gerät wird während der Reinigungsfunktion sehr heiß. Die Antihaftbeschichtung von Blechen und Formen wird zerstört und es entstehen giftige Gase.

• Nie antihaftbeschichtete Bleche und Formen bei der Reinigungsfunktion mitreinigen.
  ▶ Nie Zubehör mitreinigen.

⚠️ WARNUNG – Gefahr von Gesundheitsschäden!

Die Reinigungsfunktion heizt den Garraum auf eine sehr hohe Temperatur, sodass Rückstände vom Braten, Grillen und Backen verbrennen. Dabei werden Dämpfe freigesetzt, die zu Reizungen der Schleimhäute führen können.

• Während der Reinigungsfunktion die Küche ausgiebig lüften.
  ▶ Nicht längere Zeit im Raum aufhalten.
• Kinder und Haustiere fernhalten.

⚠️ WARNUNG – Verbrennungsgefahr!

Der Garraum wird während der Reinigungsfunktion sehr heiß.

▶ Nie die Gerätetür öffnen.
Das Gerät abkühlen lassen.
▶ Kinder fernhalten.

Das Gerät wird während der Reinigungsfunktion außen sehr heiß.

▶ Nie die Gerätetür berühren.
Das Gerät abkühlen lassen.
▶ Kinder fernhalten.

2 Sachschäden vermeiden

2.1 Generell

ACHTUNG!

Alkoholdämpfe können sich im heißen Garraum entzünden und zu einer dauerhaften Beschädigung am Gerät führen. Durch Verpuffung kann die Gerätetür aufspringen und ggf. abfallen. Die Türscheiben können zerspringen und splittern. Durch entstehenden Unterdruck kann sich der Garraum nach innen stark verformen.

Keine Spirituosen (≥ 15 % vol.) im unverdünnten Zustand (z.B. für das Auf- oder Übergießen von Speisen) erhitzen.

Wasser auf dem Garraumboden bei Betrieb des Geräts mit Temperaturen über 120 °C verursacht Emailschäden.

• Wenn Wasser auf dem Garraumboden steht, keinen Betrieb starten.
• Wasser vom Garraumboden vor dem Betrieb aufwischen.

Gegenstände auf dem Garraumboden bei über 50 °C verursachen einen Wärmestau. Die Back- und Bratzeiten stimmen nicht mehr und das Email wird beschädigt.

• Auf den Garraumboden weder Zubehör, noch Backpapier oder Folie, egal welcher Art, legen.
  ▶ Geschirr nur auf den Garraumboden stellen, wenn eine Temperatur unter 50 °C eingestellt ist.

Wenn sich Wasser im heißen Garraum befindet, entsteht Wasserdampf. Durch den Temperaturwechsel können Schäden entstehen.

▶ Nie Wasser in den heißen Garraum gießen.
- Nie Geschirr mit Wasser auf den Garraumboden stellen.

Feuchtigkeit über längere Zeit im Garraum führt zu Korrosion.

• Nach dem Benutzen den Garraum trocknen lassen.
• Keine feuchten Lebensmittel längere Zeit im geschlossenen Garraum aufbewahren.
  ▶ Keine Speisen im Garraum lagern.

3 Umweltschutz und Sparen

3.1 Verpackung entsorgen

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

- Die einzelnen Bestandteile getrennt nach Sorten entsorgen.

Das Auskühlen mit offener Gerätetür beschädigt mit der Zeit benachbarte Möbelfronten.

• Nach einem Betrieb mit hohen Temperaturen den Garraum nur geschlossen auskühlen lassen.
• Nichts in die Gerätetür einklemmen.
• Nur nach einem Betrieb mit viel Feuchtigkeit den Garraum geöffnet trocknen lassen.

Obstsaft, der vom Backblech tropft, hinterlässt Flecken, die nicht mehr entfernt werden können.

Das Backblech bei sehr saftigem Obstkuchen nicht zu üppig belegen.
- Wenn möglich, die tiefere Universalpfanne verwenden.

Backofenreiniger im warmen Garraum beschädigt das Email.

• Nie Backofenreiniger im warmen Garraum verwenden.
• Vor dem nächsten Aufheizen Rückstände aus dem Garraum und von der Gerätetür vollständig entfernen.

Wenn die Dichtung stark verschmutzt ist, schließt die Gerätetür bei Betrieb nicht mehr richtig. Die angrenzenden Möbelfronten können beschädigt werden.

▶ Dichtung immer sauber halten.
- Nie das Gerät mit beschädigter Dichtung oder ohne Dichtung betreiben.

Durch Benutzung der Gerätetür als Sitz- oder Ablagefläche kann die Gerätetür beschädigt werden.

• Nicht auf die Gerätetür stellen, setzen, daran hängen oder abstützen.
• Kein Geschirr oder Zubehör auf der Gerätetür abstellen.

Je nach Gerätetyp kann Zubehör die Türscheibe beim Schließen der Gerätetür zerkratzen.

- Zubehör immer bis zum Anschlag in den Garraum schieben.

3.2 Energie sparen

Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Strom.

Das Gerät nur vorheizen, wenn das Rezept oder die Einstellempfehlungen das vorgeben.

■ Wenn Sie das Gerät nicht vorheizen, sparen Sie bis zu 20% Energie.

Dunkle, schwarz lackierte oder emaillierte Backformen verwenden.

■ Diese Backformen nehmen die Hitze besonders gut auf.

Die Gerätetür im Betrieb möglichst selten öffnen.

■ Die Temperatur im Garraum bleibt erhalten und das Gerät muss nicht nachheizen.

Mehrere Speisen direkt hintereinander oder parallel backen.

■ Der Garraum ist nach dem ersten Backen erwärmt. Dadurch verkürzt sich die Backzeit für die nachfolgenden Kuchen.

Bei längeren Garzeiten das Gerät 10 Minuten vor Ende der Garzeit ausschalten.

■ Die Restwärme reicht, um das Gericht fertig zu garen.

Nicht genutztes Zubehör aus dem Garraum entfernen.

- Überflüssige Zubehörteile müssen nicht erhitzt werden.

Tiefgefrorene Speisen vor der Zubereitung auftauen lassen.

■ Die Energie zum Auftauen der Speisen wird gespart.

Hinweis:

Das Gerät benötigt:

■ im Betrieb mit eingeschaltetem Display max. 1 W
■ im Betrieb mit ausgeschaltetem Display max 0,5 W

4 Kennenlernen

4.1 Bedienelemente

Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand.

Hinweis: Je nach Gerätetyp können Einzelheiten im Bild abweichen, z. B. Farbe und Form.

1 Tasten und Display

Die Tasten sind berührungsempfindliche Flächen. Um eine Funktion zu wählen, nur leicht auf das entsprechende Feld drücken.

Das Display zeigt Symbole aktiver Funktionen und die Zeitfunktionen an.

4.2 Tasten und Display

Mit den Tasten können Sie verschiedene Funktionen Ihres Geräts einstellen. Im Display sehen Sie die Einstellungen.

Wenn eine Funktion aktiv ist, leuchtet das entsprechende Symbol im Display. Das Uhrzeitsymbol Oeuchtet nur, wenn Sie die Uhrzeit ändern.

Symbol Funktion Verwendung

	Hauptschalter Backofen einschalten und ausschalten.
D II	Start/Pause ■ Kurz drücken: Betrieb starten oder anhalten.■ Lang drücken: Betrieb abbrechen
	Menü Menü Heizarten und Heizfunktionen öffnen.
%	Temperatur oder Grillstufe Temperatur oder Grillstufe wählen.
%	Gewicht Gewicht für Programme wählen.
-	Minus	Die Zeitfunktion und die Temperatur einstellen oder die Heizarten wählen.
+	Plus

Symbol Funktion Verwendung

	Zeitfunktionen Uhrzeit , Wecker , Dauer und Ende wählen. → →Um die einzelnen Zeitfunktionen zu wählen, mehrfach auf die Taste 0drücken.
	Schnellaufheizen Garraum ohne Zubehör schnell vorheizen.
	Reinigungsfunktionen Reinigungsart auswählen.
	Kindersicherung Kindersicherung aktivieren oder deaktivieren.

4.3 Heizarten und Funktionen

Damit Sie immer die passende Heizart für Ihre Speise finden, erklären wir Ihnen die Unterschiede und Anwendungsbereiche.

Wenn Sie eine Heizart wählen, schlägt Ihnen das Gerät eine passende Temperatur oder Stufe vor. Sie können die Werte übernehmen oder im angegebenen Bereich ändern.

Symbol Heizart und Temperaturbereich		Verwendung und Funktionsweise
	Grill, große Fläche Grillstufen:1 = schwach2 = mittel3 = stark	Flaches Grillgut grillen, wie Steaks, Würstchen oder Toast. Speisen gratinieren.Die ganze Fläche unter dem Grillheizkörper wird heiß.
	Umluftgrillen 30 - 275 °C	Geflügel, ganze Fische oder größere Fleischstücke braten.Der Grillheizkörper und der Ventilator schalten sich abwechselnd ein und aus.Der Ventilator wirbelt die heiße Luft um die Speise.
	Heißluft Sanft 125 - 275 °C	Ausgewählte Speisen ohne Vorheizen auf einer Ebene schonend garen.Der Ventilator verteilt die Hitze des Ringheizkörpers in der Rückwand gleichmäßig im Garraum. Das Gargut wird phasenweise mit Restwärme zubereitet.Während des Garens die Gerätetür geschlossen halten.Diese Heizart wird zur Ermittlung des Energieverbrauchs im Umluftmodus und der Energie-Effizienzklasse verwendet.
	3D Heißluft 30 - 275 °C	Auf einer oder mehreren Ebenen backen oder braten.Der Ventilator verteilt die Hitze des Ringheizkörpers in der Rückwand gleichmäßig im Garraum.
	Ober-/Unterhitze 30 - 275 °C	Auf einer Ebene traditionell backen oder braten. Die Heizart ist besonders geeignet für Kuchen mit saftigem Belag.Die Hitze kommt gleichmäßig von oben und unten.Diese Heizart wird zur Ermittlung des Energieverbrauchs im konventionellen Modus verwendet.
	Unterhitze 30 - 250 °C	Speisen nachbacken oder im Wasserbad garen.Die Hitze kommt von unten.
	Pizzastufe 30 - 275 °C	Pizza oder Speisen zubereiten, die viel Wärme von unten benötigen.Der untere Heizkörper und der Ringheizkörper in der Rückwand heizen.

Weitere Funktionen

Hier finden Sie eine Übersicht über weitere Funktionen Ihres Geräts.

Symbol Funktion Verwendung

	Programme Programmierte Einstellwerte für verschiedene Speisen verwenden.→ "Programme", Seite 12
	Backofenlampe Die Beleuchtung im Garraum einschalten.
	Reinigungsfunktionen■ Pyrolyse reinigt den Garraum nahezu selbstständig. → "Pyrolyse",Seite 17■ Reinigungshilfe zur Nassreinigung erleichtert das Reinigen des Backofens.→ "Reinigungshilfe zur Nassreinigung", Seite 18

4.4 Temperatur und Einstellstufen

Zu den Heizarten und Funktionen gibt es verschiedene Einstellungen.

Die Einstellungen erscheinen im Display. Bis 100 °C ist die Temperatur in 1-Grad-Schritten ein- stellbar, darüber in 5-Grad-Schritten.

Hinweis: Bei der Einstellung Grillstufe 3 senkt das Gerät nach ca. 20 Minuten auf Grillstufe 1 ab.

Aufheizanzeige

Das Gerät zeigt Ihnen an, wenn es heizt. Wenn das Gerät heizt, leuchtet im Display. Wenn Sie vorheizen, ist der optimale Zeitpunkt zum Einschieben Ihrer Speise erreicht, sobald das Symbol erlischt.

Wenn beim Start die Temperatur im Garraum zu hoch ist, erscheint bei einigen Heizarten him Display. Warten Sie, bis der Backofen abgekühlt ist und herlischt.

Hinweise

■ Die Aufheizanzeige erscheint nur bei Heizarten, bei denen Sie eine Temperatur einstellen können. Bei Grillstufen z. B. erscheint die Aufheizanzeige nicht.
■ Durch thermische Trägheit kann sich die angezeigte Temperatur von der tatsächlichen Temperatur im Garraum etwas unterscheiden.

4.5 Garraum

Funktionen im Garraum erleichtern den Betrieb Ihres Geräts.

Gestelle

In die Gestelle im Garraum können Sie Zubehör in unterschiedliche Höhen einschieben.

→ "Zubehör", Seite 8 Ihr Gerät hat 5 Einschubhöhen. Die Einschubhöhen werden von unten nach oben gezählt.

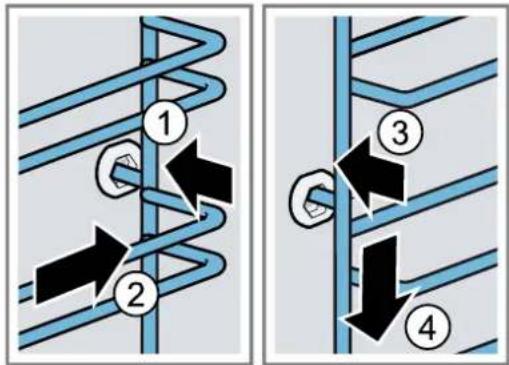

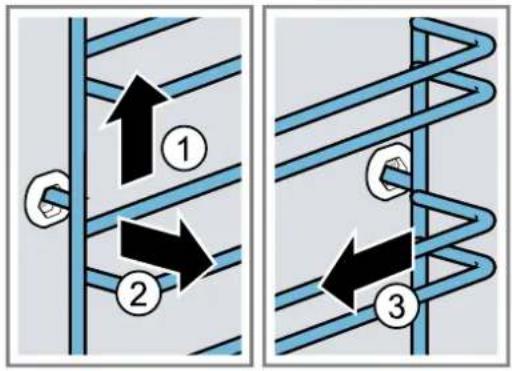

Die Gestelle können Sie, z. B. zum Reinigen, aushängen.

→ "Gestelle", Seite 19

Beleuchtung

Die Backofenlampe leuchtet den Garraum aus. Bei den meisten Heizarten und Funktionen ist die Beleuchtung während des Betriebs an. Beim Beenden des Betriebs schaltet sich die Beleuchtung aus. Mit der Option Backofenlampe im Menü können sie die Beleuchtung ohne die Heizung einschalten. Nach ca. 15 Minuten schaltet sich die Beleuchtung automatisch wieder aus.

Kühlgebläse

Das Kühlgebläse schaltet sich während des Betriebs automatisch ein. Die Luft entweicht über der Tür.

ACHTUNG!

Nicht die Lüftungsschlitze über der Gerätetür abdecken. Das Gerät überhitzt.

▶ Lüftungsschlitze frei halten.

Damit nach dem Betrieb das Gerät schneller abkühlt, läuft das Kühlgebläse eine bestimmte Zeit nach.

Gerätetür

Wenn Sie die Gerätetür im laufenden Betrieb öffnen, läuft der Betrieb weiter.

5 Zubehör

Verwenden Sie Originalzubehör. Es ist auf Ihr Gerät abgestimmt.

Hinweis: Wenn das Zubehör heiß wird, kann es sich verformen. Die Verformung hat keinen Einfluss auf die Funktion. Wenn das Zubehör abkühlt, verschwindet die Verformung.

Je nach Gerätetyp kann das mitgelieferte Zubehör unterschiedlich sein.

Zubehör Verwendung

Rost ■ Kuchenformen		■ Auflaufformen■ Geschirr■ Fleisch, z. B. Braten oder Grillstücke■ Tiefkühlgerichte
Universalpfanne ■ Saftige Ki		■ Gebäck■ Brot■ Große Braten■ Tiefkühlgerichte■ Abtropfende Flüssigkeiten auffangen, z. B. Fett beim Grillen auf dem Rost.
Backblech ■ Blechkuchen		■ Kleingebäck

5.1 Rastfunktion

Die Rastfunktion verhindert das Kippen des Zubehörs beim Herausziehen.

Sie können das Zubehör etwa bis zur Hälfte herausziehen, bis es einrastet. Der Kippschutz funktioniert nur, wenn Sie das Zubehör richtig in den Garraum einschieben.

5.2 Zubehör in den Garraum schieben

Das Zubehör immer richtig herum in den Garraum schieben. Nur so kann das Zubehör ohne Kippen etwa bis zur Hälfte herausgezogen werden.

1. Das Zubehör so drehen, dass die Kerbe ahinten ist und nach unten zeigt.
2. Das Zubehör zwischen die beiden Führungsstäbe einer Einschubhöhe schieben.

Rost Den Rost mit der offenen Seite zur Gerätetür und der Krümmung \~nach unten einschieben.

Blech z. B. Uni- Das Blech mit der Abschrägung b zur Gerätetür einschieben.

1. Das Zubehör vollständig einschieben, sodass es die Gerätetür nicht berührt.

Hinweis: Nehmen Sie Zubehör, das Sie während des Betriebs nicht benötigen, aus dem Garraum.

Zubehör kombinieren

Um abtropfende Flüssigkeit aufzufangen, können Sie den Rost mit der Universalpfanne kombinieren.

1. Den Rost so auf die Universalpfanne legen, dass beide Abstandshalter hinten auf dem Rand der Universalpfanne liegen.
2. Die Universalpfanne zwischen die beiden Führungsstäbe einer Einschubhöhe schieben. Der Rost ist dabei über dem oberen Führungsstab.

Rost auf Universal-pfanne

5.3 Weiteres Zubehör

Weiteres Zubehör können Sie beim Kundendienst, im Fachhandel oder im Internet kaufen.

Ein umfangreiches Angebot zu Ihrem Gerät finden Sie im Internet oder in unseren Prospekten: wwwConstructa.com

Zubehör ist gerätespezifisch. Geben Sie beim Kauf immer die genaue Bezeichnung (E-Nr.) Ihres Geräts an. Welches Zubehör für Ihr Gerät verfügbar ist, erfahren Sie im Online-Shop oder beim Kundendienst.

6 Vor dem ersten Gebrauch

Nehmen Sie die Einstellungen für die erste Inbetriebnahme vor. Reinigen Sie das Gerät und das Zubehör.

6.1 Erste Inbetriebnahme

Sie müssen Einstellungen für die erste Inbetriebnahme vornehmen, bevor Sie Ihr Gerät verwenden können.

Uhrzeit einstellen

Nach dem Geräteanschluss oder nach einem Stromausfall blinkt im Display die Uhrzeit. Die Uhrzeit startet bei 12:00 Uhr. Stellen Sie die aktuelle Uhrzeit ein.

1. Die Uhrzeit mit der Taste – oder einstellen.
2. Auf die Taste ①drücken.

Das Display zeigt die eingestellte Uhrzeit.

Tipp: Ob die Uhrzeit im Display angezeigt wird, können Sie in den Grundeinstellungen → Seite 14 festlegen.

6.2 Gerät vor dem ersten Gebrauch reinigen

Reinigen Sie den Garraum und das Zubehör, bevor Sie zum ersten Mal mit dem Gerät Speisen zubereiten.

1. Das Zubehör und die Verpackungsreste wie Styroporkügelchen aus dem Garraum nehmen.
2. Vor dem Aufheizen die glatten Flächen im Garraum mit einem weichen, feuchten Tuch abwischen.
3. Solange das Gerät heizt, den Raum lüften.
4. Die Heizart und die Temperatur einstellen. → "Grundlegende Bedienung", Seite 10

Heizart 3D Heißluft
Temperatur maximal
Dauer 1 Stunde

1. Das Gerät nach der angegebenen Dauer ausschalten.
2. Warten, bis der Garraum abgekühlt ist.
3. Die glatten Flächen mit Spüllauge und einem Spültuch reinigen.
4. Das Zubehör mit Spüllauge und einem Spültuch oder einer weichen Bürste reinigen.

7 Grundlegende Bedienung

7.1 Gerät einschalten

▶ ⏻ berühren.
√ Das Gerät ist eingeschaltet.
√ Die voreingestellte Heizungsart leuchtet auf dem Anzeigefeld.

7.2 Heizart und Temperatur einstellen

1. Mit – oder eine Heizart wählen.
2. Sie können die Heizarten auch wählen, indem Sie überühren.
3. % berühren.
4. Eine Temperatur oder eine Grillstufe mit –oder + wählen.
5. ▷II berühren.
   √ Nach wenigen Sekunden beginnt das Gerät zu hei- zen.
6. Wenn die Speise fertig ist, das Gerät ausschalten.

Tipps

■ Die am besten geeignete Heizart für Ihre Speise finden Sie in der Heizartenbeschreibung.
■ Sie können am Gerät Dauer und Ende für den Betrieb einstellen.
→ "Zeitfunktionen", Seite 11

Temperatur ändern

Sie können die Temperatur jederzeit ändern.

- Eine Temperatur oder eine Grillstufe mit den Tasten — oder +wählen.

Heizart ändern

Sie können die Heizart immer ändern. Bei einer Änderung während des Backofenbetriebs wird dieser unterbrochen.

1. berühren.
2. Eine Heizart mit oder programmieren.
3. ▷II berühren.

Betrieb unterbrechen oder abbrechen

Sie können die Funktion kurz anhalten und danach fortsetzen. Wenn Sie die Funktion vollständig abbrechen, werden die Einstellungen zurückgesetzt.

1. Um den Betrieb zu unterbrechen:
2. überühren. Der Backofen geht in den Zustand Pause.

3. Um die Pause zu beenden, überühren.

4. Funktion abbrechen:

- Gedrückt halten.

√ Die Funktion wird unterbrochen und alle Einstellungen werden zurückgesetzt.

7.3 Betrieb starten

Sie müssen jede Betriebsart starten.

▶ ▷ II berühren.

7.4 Gerät ausschalten

▶ berühren.
√ Das Gerät ist ausgeschaltet.

8 Schnellaufheizen

Bei diesen Heizarten ist Schnellaufheizen möglich:

■ 3D Heißluft
■ Ober-/Unterhitze

8.1 Schnellaufheizen einstellen

Um ein gleichmäßiges Garergebnis zu erhalten, die Speise erst nach dem Schnellaufheizen in den Garraum geben.

Hinweis: Stellen Sie eine Dauer erst ein, wenn das Schnellaufheizen beendet ist.

1. Eine geeignete Heizart und eine Temperatur ab 100 °C einstellen.

9 Zeitfunktionen

Ihr Gerät verfügt über verschiedene Zeitfunktionen, mit denen Sie den Betrieb steuern können.

9.1 Übersicht der Zeitfunktionen

Mit der Taste ☐ wählen Sie die verschiedenen Zeitfunktionen.

Zeitfunktion Verwendung

Wecker △Den Wecker können Sie unabhängig vom Betrieb einstellen. Er beeinflusst das Gerät nicht.

Dauer ↦Wenn Sie zum Betrieb eine Dauer einstellen, hört das Gerät nach Ablauf der Dauer automatisch auf zu heizen.

Ende →Zur Dauer können Sie eine Uhrzeit einstellen, zu der der Betrieb endet. Das Gerät startet automatisch, sodass der Betrieb zur gewünschten Uhrzeit fertig ist.

Uhrzeit ☉Sie können die Uhrzeit einstellen.

9.2 Wecker einstellen

Der Wecker läuft unabhängig vom Betrieb. Sie können den Wecker bei eingeschaltetem und ausgeschaltetem Gerät bis 23 Stunden und 59 Minuten einstellen. Der Wecker hat ein eigenes Signal, sodass Sie hören, ob der Wecker oder eine Dauer endet.

1. Auf die Taste ☉so oft drücken, bis im Display markiert ist.

2. Die Weckerzeit mit der Taste – oder einstellen.

Taste Vorschlagswert

-5 Minuten

+10 Minuten

Bis 10 Minuten lässt sich die Weckerzeit in 30-Sekundenschritten einstellen. Danach werden die Zeitschritte größer, je höher der Wert ist.

- Nach einigen Sekunden startet der Wecker und die Weckerzeit läuft ab.

Ab einer eingestellten Temperatur von 200 °C schaltet sich das Schnellaufheizen automatisch zu.

1. Wenn das Schnellaufheizen nicht automatisch zuschaltet, auf die Taste 📄drücken.

√ Im Display erscheint ^8 ».
√ Nach einigen Sekunden startet das Schnellaufheizen.
√ Wenn das Schnellaufheizen endet, ertönt ein Signal und im Display erlischt das Symbol 🔊

1. Die Speise in den Garraum geben.

Schnellaufheizen abbrechen

▶ Auf die Taste 📄drücken.
Das Symbol ^8 im Display erlischt.

√ Wenn die Weckerzeit abgelaufen ist, ertönt ein Signal und im Display steht die Weckerzeit auf null.

1. Wenn die Weckerzeit abgelaufen ist:

- Um den Wecker auszuschalten, auf eine beliebige Taste drücken.

Wecker ändern

Sie können die Weckerzeit jederzeit ändern.

Voraussetzung: Im Display ist 4 markiert.

▶ Die Weckerzeit mit der Taste – oder ändern.
- Nach einigen Sekunden übernimmt das Gerät die Änderung.

Wecker abbrechen

Sie können die Weckerzeit jederzeit abbrechen.

Voraussetzung: Im Display ist Markiert.

• Die Weckerzeit mit der Taste – auf null zurückstellen.
• Nach einigen Sekunden übernimmt das Gerät die Änderung und ∅erlischt.

9.3 Dauer einstellen

Die Dauer für den Betrieb können Sie bis 23 Stunden und 59 Minuten einstellen.

Voraussetzung: Eine Heizart und eine Temperatur oder Stufe sind eingestellt.

1. Auf die Taste ①so oft drücken, bis im Display markiert ist.
2. Die Dauer mit der Taste – oder einstellen.

Taste Vorschlagswert

-10 Minuten

+30 Minuten

Bis zu einer Stunde lässt sich die Dauer in Minuten- schritten einstellen, danach in 5-Minutenschritten.

1. ▷II berühren.

√ Nach einigen Sekunden beginnt das Gerät zu hei- zen und die Dauer läuft ab.
√ Wenn die Dauer abgelaufen ist, ertönt ein Signal und im Display steht die Dauer auf null.
4. Wenn die Dauer abgelaufen ist:

• Um das Signal vorzeitig zu beenden, auf eine beliebige Taste drücken.
• Um erneut eine Dauer einzustellen, auf die Taste +drücken.
• Wenn Ihre Speise fertig ist, das Gerät ausschalten.

Dauer ändern

Sie können die Dauer jederzeit ändern.

Voraussetzung: Im Display ist markiert.

Die Dauer mit der Taste – oder ändern.
√ Nach einigen Sekunden übernimmt das Gerät die Änderung.

Dauer abbrechen

Sie können die Dauer jederzeit abbrechen.

Voraussetzung: Im Display ist markiert.

▶ Die Dauer mit der Taste —auf null zurückstellen.
√ Nach einigen Sekunden übernimmt das Gerät die Änderung und heizt ohne Dauer weiter.

9.4 Ende einstellen

Die Uhrzeit, zu der die Dauer endet, können Sie bis zu 23 Stunden und 59 Minuten verschieben.

Hinweise

■ Bei Heizarten mit Grillfunktion ist das Ende nicht einstellbar.
■ Um ein gutes Garergebnis zu erhalten, verschieben Sie das Ende nicht mehr, wenn der Betrieb bereits gestartet ist.
■ Damit Lebensmittel nicht verderben, diese nicht zu lange im Garraum stehen lassen.

Voraussetzungen

- Eine Heizart und eine Temperatur oder Stufe sind eingestellt.

■ Eine Dauer ist eingestellt.

1. Auf die Taste ☉so oft drücken, bis im Display → markiert ist.

2. Auf die Taste – oder drücken.

Das Display zeigt das berechnete Ende.

1. Das Ende mit der Taste – oder verschieben.

2. ▷II berühren.

√ Nach einigen Sekunden übernimmt das Gerät die Einstellung und das Display zeigt das eingestellte Ende.

√ Wenn die berechnete Startzeit erreicht ist, beginnt das Gerät zu heizen und die Dauer läuft ab.

√ Wenn die Dauer abgelaufen ist, ertönt ein Signal und im Display steht die Dauer auf null.
5. Wenn die Dauer abgelaufen ist:
- Um das Signal vorzeitig zu beenden, auf eine beliebige Taste drücken.
- Um erneut eine Dauer einzustellen, auf die Taste +drücken.
- Wenn Ihre Speise fertig ist, das Gerät ausschalten.

Ende ändern

Um ein gutes Garergebnis zu erhalten, können Sie das eingestellte Ende nur ändern, bis der Betrieb startet und die Dauer abläuft.

Voraussetzung: Im Display ist -markiert.

Das Ende mit der Taste – oder verschieben.
√ Nach einigen Sekunden übernimmt das Gerät die Änderung.

Ende abbrechen

Sie können das eingestellte Ende jederzeit löschen.

Voraussetzung: Im Display ist markiert.

Das Ende mit der Taste —auf die aktuelle Uhrzeit plus eingestellter Dauer zurückstellen.
√ Nach einigen Sekunden übernimmt das Gerät die Änderung und beginnt zu heizen. Die Dauer läuft ab.

9.5 Uhrzeit einstellen

Nach dem Geräteanschluss oder nach einem Stromausfall blinkt im Display die Uhrzeit. Die Uhrzeit startet bei 12:00 Uhr. Stellen Sie die aktuelle Uhrzeit ein.

1. Die Uhrzeit mit der Taste – oder einstellen.

2. Auf die Taste ①drücken.

Das Display zeigt die eingestellte Uhrzeit.

Tipp: Ob die Uhrzeit im Display angezeigt wird, können Sie in den Grundeinstellungen → Seite 14 festlegen.

Uhrzeit ändern

Sie können die Uhrzeit immer ändern.

Voraussetzung: Das Gerät muss ausgeschaltet sein.

1. Auf die Taste ☉so oft drücken, bis im Display ⏻ markiert ist.
2. Die Uhrzeit mit –oder ändern.
   √ Nach wenigen Sekunden übernimmt das Gerät die Änderung.

10 Programme

Mit den Programmen unterstützt Sie Ihr Gerät bei der Zubereitung verschiedener Speisen und wählt automatisch die optimalen Einstellungen aus.

10.1 Geschirr für Programme

Verwenden Sie hitzebeständiges Geschirr, das für Temperaturen bis 300 °C geeignet ist.

Am besten eignet sich Geschirr aus Glas oder Glaskeramik. Der Braten sollte den Boden des Geschirrs zu ca. 2/3 bedecken.

Geschirr aus folgendem Material ist ungeeignet:

■ helles, glänzendes Aluminium

■ unglasierter Ton

■ Kunststoff oder Kunststoffgriffe

10.2 Speise für Programm vorbereiten

Verwenden Sie frische Lebensmittel, am besten mit Kühlschranktemperatur.

1. Die Speise wiegen. Das Gewicht der Speise ist notwendig, um das Programm richtig einzustellen.

2. Die Speise in das Geschirr geben.

3. Das Geschirr auf den Rost stellen.

Immer in den kalten Garraum stellen.

10.3 Programmtabelle

Die Programmnummern sind bestimmten Speisen zugeordnet.

Das Gewicht ist in einem Bereich zwischen 0,5 kg und 2,5 kg einstellbar.

Nr. Speise Geschirr Einstellgewicht Flüssigkeit			zugeben	Ein-schub-höhe	Hinweise
01 Hähnchen, ungefülltküchenfertig, gewürzt	Bräter mit Glasdeckel	Hähnchengewicht nein 2 mit der Brust nach oben ins Geschirr le-gen
02 Putenbrustam Stück, gewürzt	Bräter mit Glasdeckel	Putenbrustgewicht Bräterboden bedecken, evtl. bis 250 g Gemü-se zugeben		2 Fleisch vorher nicht anbraten
03 Eintopf, mit Gemüsevegetarisch	hoher Bräter mit Deckel	Gesamtgewicht nach Rezept 2 Gemüse mit langer Garzeit (z. B. Möhren) in kleinere Stücke schneiden als Gemü-se mit kurzer Garzeit (z. B. Tomaten)
04 GulaschRind- oder Schweine-fleisch, gewürfelt, mit Gemüse	hoher Bräter mit Deckel	Gesamtgewicht nach Rezept 2 Fleisch unten einle-gen und mit Gemüse bedecken Fleisch vorher nicht anbraten
05 Hackbraten, frischHackteig aus Rind-, Schweine- oder Lamm-fleisch	Bräter mit Deckel	Bratengewicht nein 2 -
06 Rinderschmorbratenz. B. Hochrippe, Bug, Kugel oder Sauerbra-ten	Bräter mit Deckel	Fleischgewicht Fleisch mit Flüssigkeit fast bede-cken		2 Fleisch vorher nicht anbraten
07 Rinderrouladenmit Gemüse oder Fleisch gefüllt	Bräter mit Deckel	Gewicht aller ge- füllten Rouladen	Rouladen fast bede-cken z. B. mit Brühe oder Wasser	2 Fleisch vorher nicht anbraten
08 Lammkeule, durchge-gartohne Knochen, gewürzt	Bräter mit Deckel	Fleischgewicht Bräterboden bedecken, evtl. bis 250 g Gemü-se zugeben		2 Fleisch vorher nicht anbraten
09 Kalbsbraten, magerz. B. Lende oder Nuss	Bräter mit Deckel	Fleischgewicht Bräterboden bedecken, evtl. bis 250 g Gemü-se zugeben		2 Fleisch vorher nicht anbraten
10 Schweinenackenbra-tenohne Knochen, gewürzt	Bräter mit Glasdeckel	Fleischgewicht Bräterboden bedecken, evtl. bis 250 g Gemü-se zugeben		2 Fleisch vorher nicht anbraten

10.4 Programm einstellen

Das Gerät wählt die optimale Heizart, die Temperatur und die Dauer. Sie müssen nur das Gewicht einstellen.

Hinweise

■ Sie können das Gewicht nur im vorgesehenen Bereich einstellen.
■ Nach dem Programmstart können Sie das Programm und das Gewicht nicht mehr ändern.

1. Programme ☐ mit Ⓦ wählen.

2. % berühren.

3. Mit – oder das gewünschte Programm einstellen.

4. % berühren.

5. Das Gewicht der Speise mit oder einstellen. Immer das nächsthöhere Gewicht einstellen.

6. ▷II berühren.

7. Das Display zeigt die berechnete Dauer an. Sie können die Dauer nicht ändern.

8. Bei einigen Programmen können Sie das Ende mit ☉verschieben.
   √ Nach einigen Sekunden startet das Programm und die Dauer läuft ab.
   √ Wenn das Programm beendet ist, ertönt ein Signal und im Display steht die Dauer auf null.
9. Wenn das Programm beendet ist:
10. Um das Signal vorzeitig zu beenden, ein beliebiges Touchfeld berühren.
11. Um eine Dauer zum Nachgaren einzustellen, + drücken. Das Gerät heizt mit den Einstellungen des Programms weiter.
12. Wenn die Speise fertig ist, das Gerät ausschalten.

11 Kindersicherung

Sichern Sie Ihr Gerät, damit Kinder das Gerät nicht versehentlich einschalten oder Einstellungen ändern.

Hinweis: Ob sich die Kindersicherung einstellen lässt, können Sie in den Grundeinstellungen → Seite 14 einstellen.

11.1 Kindersicherung aktivieren und deaktivieren

1. Um die Kindersicherung zu deaktivieren, ☐ca. 4 Sekunden lang berühren.
   √ -leuchtet im Anzeigefeld.
   √ Die Kindersicherung ist aktiviert.
2. Um die Kindersicherung zu deaktivieren, ☐ca. 4 Sekunden lang berühren.
   √ -in der Anzeige erlischt.
   √ Die Kindersicherung ist deaktiviert.

Hinweise

• Wenn in der Zeitschaltuhr „eine Zeit eingestellt ist, läuft diese weiter. Solange die Kindersicherung aktiviert ist, können Sie die Zeitschaltuhr nicht ändern.
  ■ Die Kindersicherung hat keine Auswirkung auf den Hauptschalter. Sie können trotz aktiver Kindersicherung den Backofen ausschalten. Drücken Sie dazu den Hauptschalter.

11.2 Backofentür verriegeln

Wenn der Backofen ausgeschaltet ist, verriegelt die Backofentür sofort, wenn Sie die Kindersicherung aktivieren.

Sie können die Grundeinstellungen so ändern, dass zusätzlich die Backofentür verriegelt wird.

→ "Grundeinstellungen", Seite 14

12 Grundeinstellungen

Sie können die Grundeinstellungen Ihres Geräts auf Ihre Bedürfnisse einstellen.

12.1 Übersicht der Grundeinstellungen

Hier finden Sie eine Übersicht über die Grundeinstellungen und Werkseinstellungen. Die Grundeinstellungen sind von der Ausstattung Ihres Geräts abhängig.

Anzeige Grundeinstellung Auswahl
c 1Signaldauer nach Ablauf einer Dauer oder Weckerzeit	1 = 30 Sekunden2 = 1 Minute ^1 3 = 5 Minuten
c 2Wartezeit, bis eine Einstellung übernommen ist	1 = 3 Sekunden ^1 2 = 6 Sekunden3 = 10 Sekunden
c 3Tastenton beim Drücken auf eine Taste = aus	01 = ein ^1
c 4Helligkeit der Display-Beleuchtung = dunkel	12 = mittel3 = hell ^1
^1 Werkseinstellung (kann je nach Gerätetyp abweichen) ^2 Je nach Geräteausstattung
c 5Anzeige der Uhrzeit = Uhrzeit ausblenden	0 I = Uhrzeit anzeigen^1
c 6Kindersicherung einstellbar→ "Kindersicherung", Seite 14	0 = nein I = ja^1 2 = ja, mit Türverriegelung
c 7Garraumbeleuchtung bei Betrieb = nein	0 I = ja^1
c 8Nachlaufzeit des Kühlgebläses = kurz	12 = mittel ^1 3 = lang4 = extra lang
c 9Teleskopauszüge nachgerüstet ^2	0 = nein ^1 (bei Gestellen und 1-fach Auszug) I = ja (bei 2- und 3-fach Auszug)
c 8Automatisches Schnellaufheizen ab 200 °C = nein	0 I = ja^1
c bAlle Werte auf Werkseinstellung zurücksetzen = nein	0 ^1 I = ja
^1 Werkseinstellung (kann je nach Gerätetyp abweichen) ^2 Je nach Geräteausstattung

12.2 Grundeinstellung ändern

Voraussetzung: Das Gerät ist ausgeschaltet.

1. Die Taste ⏻ ca. 4 Sekunden lang gedrückt halten.
   √ Im Display erscheint die erste Grundeinstellung, z. B. c i i
2. Die Einstellung mit der Taste — oder + ändern.
3. Mit der Taste Ⓤ zur nächsten Grundeinstellung wechseln.
4. Um Änderungen zu speichern, die Taste Ⓐ ca. 4 Sekunden lang gedrückt halten.

Hinweis: Nach einem Stromausfall bleiben Ihre Änderungen an den Grundeinstellungen erhalten.

12.3 Ändern der Grundeinstellungen abbrechen

▶ ⏻ berühren.
√ Alle Änderungen werden verworfen und nicht gespeichert.

13 Reinigen und Pflegen

Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.

13.1 Reinigungsmittel

Um die unterschiedlichen Oberflächen am Gerät nicht zu beschädigen, verwenden Sie keine ungeeigneten Reinigungsmittel.

⚠️ WARNUNG – Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

- Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.

ACHTUNG!

Ungeeignete Reinigungsmittel beschädigen die Oberflächen des Geräts.

- Keine scharfen oder scheuernden Reinigungsmittel verwenden.

Geeignete Reinigungsmittel

Verwenden Sie nur geeignete Reinigungsmittel für die verschiedenen Oberflächen an Ihrem Gerät.

• Keine stark alkoholhaltigen Reinigungsmittel verwenden.
• Keine harten Scheuerkissen oder Putzschwämme verwenden.
• Keine speziellen Reiniger zur Warmreinigung verwenden.
  Backofenreiniger im warmen Garraum beschädigt das Email.
• Nie Backofenreiniger im warmen Garraum verwenden.
• Vor dem nächsten Aufheizen Rückstände aus dem Garraum und von der Gerätetür vollständig entfernen.
  Neue Schwammtücher enthalten Rückstände von der Produktion.
• Neue Schwammtücher vor dem Gebrauch gründlich auswaschen.

Beachten Sie die Anleitung zum Gerät reinigen.

→ "Gerät reinigen", Seite 17

Gerätefront

Oberfläche Geeignete Reinigungsmittel		Hinweise
Edelstahl■	Heiße Spüllauge■Spezielle Edelstahl-Pflegemittel für warme Oberflächen	Um Korrosion zu vermeiden, Kalk-, Fett-, Stärke- und Eiweißflecken von Edelstahlflächen sofort entfernen.Edelstahl-Pflegemittel hauchdünn auftragen.
Kunststoff oder lackierte Flächenz. B. Bedienfeld	■Heiße Spüllauge Keinen	Glasreiniger oder Glasschaber verwenden.

Gerätetür

Bereich Geeignete Reinigungsmittel		Hinweise
Türscheiben ■	Heiße Spüllauge Keinen Glasschaber oder Edelstahlspirale verwenden.	Tipp: Zur gründlichen Reinigung die Türscheiben ausbauen.→ "Gerätetür", Seite 19
Türabdeckung ■	Aus Edelstahl: Edelstahl-ReinigerAus Kunststoff: Heiße Spüllauge	Keinen Glasreiniger oder Glasschaber verwenden.Tipp: Zur gründlichen Reinigung die Türabdeckung abnehmen.→ "Gerätetür", Seite 19
Türgriff ■	Heiße Spüllauge Um nicht mehr entfernbare Flecken zu vermeiden, Entkalkungsmittel vom Türgriff sofort entfernen.
Türdichtung ■	Heiße Spüllauge Nicht abnehmen und nicht scheuern.

Garraum

Bereich Geeignete Reinigungsmittel		Hinweise
Emailflächen■	Heiße Spüllauge■ Essigwasser■ Backofenreiniger	Bei starker Verschmutzung einweichen und eine Bürste oder eine Edelstahlspirale verwenden.Um den Garraum nach der Reinigung zu trocknen, die Gerätetür geöffnet lassen.Tipp: Am besten die Reinigungsfunktion verwenden.→ "Pyrolyse ", Seite 17Hinweise■ Email wird bei sehr hohen Temperaturen eingebrannt, wodurch geringe Farbunterschiede entstehen. Die Funktionsfähigkeit des Geräts wird nicht beeinflusst.■ Die Kanten dünner Bleche lassen sich nicht vollständig emaillieren und können rau sein. Der Korrosionsschutz wird dadurch nicht beeinträchtigt.■ Durch Lebensmittelrückstände entsteht weißer Belag auf den Emailflächen. Der Belag ist gesundheitlich unbedenklich. Die Funktionsfähigkeit des Geräts wird nicht beeinflusst. Sie können den Belag mit Zitronensäure entfernen.
Glasabdeckung der Backofenlampe	■ Heiße Spüllauge Bei starker Verschmutzung Backofenreiniger verwenden.
Gestelle■	Heiße Spüllauge Bei starker Verschmutzung einweichen und eine Bürste oder eine Edelstahlspirale verwenden.Tipp: Zum Reinigen die Gestelle aushängen.→ "Gestelle", Seite 19
Zubehör■	Heiße Spüllauge■ Backofenreiniger	Bei starker Verschmutzung einweichen und eine Bürste oder eine Edelstahlspirale verwenden.Emailliertes Zubehör ist spülmaschinengeeignet.

13.2 Gerät reinigen

Um Schäden am Gerät zu vermeiden, reinigen Sie Ihr Gerät nur wie vorgegeben und mit geeigneten Reinigungsmitteln.

⚠️ WARNUNG – Verbrennungsgefahr!

Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß.

▶ Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden.
- Junge Kinder, jünger als 8 Jahre, müssen ferngehalten werden.

⚠️ WARNUNG – Brandgefahr!

Lose Speisereste, Fett und Bratensaft können sich entzünden.

- Vor dem Betrieb grobe Verschmutzungen aus dem Garraum, von den Heizelementen und vom Zubehör entfernen.

Voraussetzung: Die Hinweise zu Reinigungsmitteln beachten.

→ "Reinigungsmittel", Seite 15

1. Das Gerät mit heißer Spüllauge und einem Spültuch reinigen.

- Bei einigen Oberflächen können Sie alternative Reinigungsmittel verwenden.

→ "Geeignete Reinigungsmittel", Seite 15

1. Mit einem weichen Tuch trocknen.

14 Pyrolyse

Mit der Reinigungsfunktion Pyrolyse reinigt sich der Garraum nahezu selbstständig.

Reinigen Sie den Garraum alle 2 bis 3 Monate mit der Reinigungsfunktion. Bei Bedarf können Sie die Reinigungsfunktion öfter verwenden. Die Reinigungsfunktion benötigt ca. 2,5 - 4,8 Kilowattstunden.

14.1 Gerät für die Reinigungsfunktion vorbereiten

Um ein gutes Reinigungsergebnis zu erhalten, bereiten Sie das Gerät sorgfältig vor.

⚠️ WARNUNG – Brandgefahr!

Im Garraum gelagerte, brennbare Gegenstände können sich entzünden.

• Nie brennbare Gegenstände im Garraum aufbewahren.
• Wenn Rauch abgegeben wird, ist das Gerät abzuschalten oder der Stecker zu ziehen und die Tür geschlossen zu halten, um eventuell auftretende Flammen zu ersticken.

Lose Speisereste, Fett und Bratensaft können sich während der Reinigungsfunktion entzünden.

- Vor jedem Starten der Reinigungsfunktion grobe Verschmutzungen aus dem Garraum entfernen.

Das Gerät wird während der Reinigungsfunktion außen sehr heiß.

- Nie brennbare Gegenstände, wie z. B. Geschirrtücher, an den Türgriff hängen.

▶ Vorderseite des Geräts frei halten.

▶ Kinder fernhalten.

Bei beschädigter Türdichtung entweicht große Hitze im Bereich der Tür.

▶ Die Dichtung nicht scheuern und nicht abnehmen.

- Nie das Gerät mit beschädigter Dichtung oder ohne Dichtung betreiben.

1. Zubehör und Geschirr aus dem Garraum nehmen.

2. Die Gestelle aushängen und aus dem Garraum nehmen.

→ "Gestelle", Seite 19

1. Grobe Verschmutzungen aus dem Garraum entfernen.

2. Die Gerätetür innen und die Garraum-Randflächen im Bereich der Türdichtung mit Spüllauge und einem weichen Tuch reinigen.

Die Türdichtung nicht abnehmen und nicht scheuern.

Starke Verschmutzungen auf der Türinnenscheibe mit Backofenreiniger entfernen.

1. Gegenstände aus dem Garraum nehmen. Der Garraum muss leer sein.

14.2 Reinigungsfunktion einstellen

Die Küche lüften, solange die Reinigungsfunktion läuft.

⚠️ WARNUNG – Gefahr von Gesundheitsschäden!

Die Reinigungsfunktion heizt den Garraum auf eine sehr hohe Temperatur, sodass Rückstände vom Braten, Grillen und Backen verbrennen. Dabei werden Dämpfe freigesetzt, die zu Reizungen der Schleimhäute führen können.

• Während der Reinigungsfunktion die Küche ausgiebig lüften.
• Nicht längere Zeit im Raum aufhalten.
• Kinder und Haustiere fernhalten.

⚠️ WARNUNG – Verbrennungsgefahr!

Der Garraum wird während der Reinigungsfunktion sehr heiß.

▶ Nie die Gerätetür öffnen.
Das Gerät abkühlen lassen.
▶ Kinder fernhalten.

Das Gerät wird während der Reinigungsfunktion außen sehr heiß.

▶ Nie die Gerätetür berühren.
Das Gerät abkühlen lassen.
▶ Kinder fernhalten.

Hinweis: Die Backofenlampe leuchtet nicht während der Reinigungsfunktion.

Voraussetzung: Das Gerät für die Reinigungsfunktion vorbereiten. → Seite 17

1. berühren.
   Im Anzeigefeld erscheint die Dauer und 📄teuchtet.
2. Im Einstellbereich die Reinigungsstufe einstellen.

Reinigungsstufe	Reinigungsgrad	Dauer in Stunden
1 Niedrig Ca. 1:15
2 Mittel Ca. 1:30
3 Hoch Ca. 2:00

Bei hartnäckigen oder älteren Verschmutzungen eine höhere Reinigungsstufe wählen. Sie können die Dauer nicht ändern.

1. ▷∥ berühren.

√ Nach wenigen Sekunden startet die Reinigungsfunktion und die Dauer läuft ab.
- Zu Ihrer Sicherheit verriegelt die Gerätetür ab einer bestimmten Temperatur im Garraum. Im Display erscheint.
√ Wenn die Reinigungsfunktion beendet ist, ertönt ein Signal und im Display steht die Dauer auf null.
4. Das Gerät ausschalten.

Wenn das Gerät ausreichend abgekühlt ist, entriegelt die Gerätetür und erlischt.

1. Das Gerät betriebsbereit machen. → Seite 18

14.3 Gerät nach der Reinigungsfunktion betriebsbereit machen

1. Das Gerät abkühlen lassen.
2. Zurückgebliebene Asche im Garraum und im Bereich der Gerätetür mit einem feuchten Tuch abwischen.
3. Weiße Beläge mit Zitronensäure entfernen. Hinweis: Weiße Beläge auf den Emailflächen können durch zu grobe Verschmutzungen entstehen. Diese Lebensmittelrückstände sind unbedenklich. Die Beläge schränken die Gerätefunktion nicht ein.
4. Die Gestelle einhängen. → "Gestelle", Seite 19

15 Reinigungshilfe zur Nassreinigung

Die Reinigungsunterstützung ist eine schnelle Alternative zur Reinigung des Garraums zwischendurch. Die Reinigungsunterstützung weicht Verschmutzungen durch das Verdampfen von Spüllauge ein. Verschmutzungen lassen sich so leichter entfernen.

15.1 Reinigungsassistent einstellen

WARNUNG – Verbrühungsgefahr!

Durch Wasser im heißen Garraum kann heißer Wasserdampf entstehen.

▶ Nie Wasser in den heißen Garraum gießen.

Voraussetzung: Der Innenraum des Backofens ist vollständig abgekühlt.

1. Das Zubehör aus dem Garraum nehmen.
2. 0,4 l Wasser mit einem Tropfen Spülmittel mischen und mittig auf den Garraumboden gießen. Kein destilliertes Wasser verwenden.
3. Die Gerätetür schließen.
4. Zwei Mal überühren.

5. Im Anzeigefeld erscheint die Dauer und Fleuchtet.

6. Auf ▷ drücken.

√ Im Anzeigefeld erscheint die Dauer.
√ Nach einigen Sekunden beginnt das Gerät zu hei- zen und die Zeit läuft ab.
√ Nach Beendigung des Reinigungsassistenten ertönt ein Signal. Auf dem Display wird 300 Jahregezeigt. Das Gerät ausschalten.

Hinweis: Wenn der Backofen nicht vollständig abgekühlt ist, blinkt im Anzeigefeld h Warten Sie, bis der Backofen abgekühlt ist und herlischt.

15.2 Garraum nachreinigen

ACHTUNG!

Feuchtigkeit über längere Zeit im Garraum führt zu Korrosion.

- Nach der Reinigungsunterstützung den Garraum auswischen und vollständig trocknen lassen.

Voraussetzung: Der Garraum ist abgekühlt.

1. Die Gerätetür öffnen und das Restwasser mit einem saugfähigen Schwammtuch aufnehmen.
2. Glatte Flächen im Garraum mit einem Spültuch oder einer weichen Bürste reinigen. Hartnäckige Rückstände mit einer Scheuerspirale aus Edelstahl entfernen.
3. Kalkränder mit einem essiggetränkten Tuch entfernen. Anschließend mit klarem Wasser auch unter der Türdichtung nachwischen und mit einem weichen Tuch trocken reiben.
4. Wenn Sie den Garraum ausreichend gereinigt haben:
5. Um den Garraum trocknen zu lassen, die Geräte-tür in einer Raststellung von ca. 30° ca. 1 Stunde offen lassen.
6. Um den Garraum schnell zu trocknen, das Gerät bei geöffneter Tür ca. 5 Minuten mit 3D Heißluft ☑und 50 °C aufheizen.

15.3 Starke Verschmutzungen entfernen

Um besonders hartnäckige Verschmutzungen zu entfernen, haben Sie mehrere Möglichkeiten.

■ Die Spüllauge einige Zeit einwirken lassen, bevor Sie die Reinigungshilfe starten.
■ Verschmutzte Stellen auf den glatten Flächen mit Spülmittel einreiben und dann die Reinigungshilfe starten.
■ Die Funktion neu starten, nachdem das Innere des Geräts abgekühlt ist.

16 Gestelle

Um die Gestelle und den Garraum zu reinigen oder um die Gestelle zu tauschen, können Sie diese aushängen.

16.1 Gestelle aushängen

⚠️ WARNUNG – Verbrennungsgefahr!

Die Gestelle werden sehr heiß

▶ Nie die heißen Gestelle berühren.
Das Gerät immer abkühlen lassen.
- Kinder fernhalten.

1. Das Gestell vorn leicht anheben ① und aushängen ②.
2. Das Gestell nach vorn ziehen ③und herausnehmen.

1. Das Gestell reinigen.
   → "Reinigungsmittel", Seite 15

16.2 Gestelle einhängen

Hinweise

■ Die Gestelle passen nur rechts oder links.
■ Achten Sie bei beiden Gestellen darauf, dass die gebogenen Stangen vorn sind.
1. Das Gestell mittig in die hintere Buchse stecken ① bis das Gestell an der Garraumwand anliegt und dieses nach hinten drücken ②
2. Das Gestell in die vordere Buchse einstecken ③bis das Gestell an der Garraumwand anliegt und dieses nach unten drücken ④

Damit Ihr Gerät lange schön und funktionsfähig bleibt, können Sie die Gerätetür aushängen und reinigen.

17.1 Gerätetür aushängen

⚠️ WARNUNG – Verletzungsgefahr!

Bauteile innerhalb der Gerätetür können scharfkantig sein.

▶ Schutzhandschuhe tragen.
Die Scharniere der Gerätetür bewegen sich beim Öffnen und Schließen der Tür und Sie können sich klemmen.
- Nicht in den Bereich der Scharniere greifen.

1. Die Gerätetür ganz öffnen und in Richtung Gerät drücken.

2. ⚠️ WARNING – Verletzungsgefahr!

Wenn die Scharniere ungesichert sind, können sie mit großer Kraft zuschnappen.

Darauf achten, dass die Sperrhebel immer ganz zugeklappt sind, bzw. beim Aushängen der Gerätetür ganz aufgeklappt.

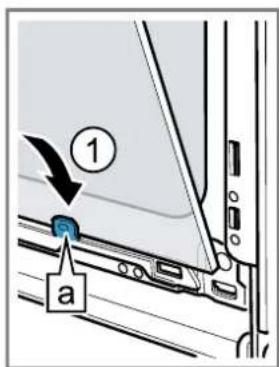

Den Sperrhebel am linken und rechten Scharnier aufklappen.

Sperrhebel aufgeklappt

Das Scharnier ist gesichert und kann nicht zuschnappen.

Sperrhebel zugeklappt

Die Gerätetür ist gesichert und kann nicht ausgehängt werden.

√ Die Sperrhebel sind aufgeklappt. Die Scharniere sind gesichert und können nicht zuschnappen.

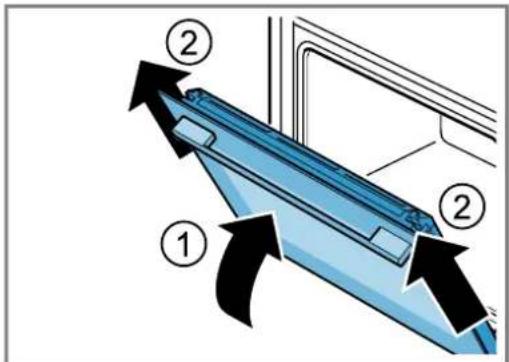

3. Die Gerätetür bis zum Anschlag schließen ①Die Gerätetür mit beiden Händen links und rechts umgreifen und nach oben herausziehen ②

1. Die Gerätetür vorsichtig auf eine ebene Fläche legen.

17.2 Gerätetür einhängen

⚠️ WARNUNG – Verletzungsgefahr!

Die Scharniere der Gerätetür bewegen sich beim Öffnen und Schließen der Tür und Sie können sich klemmen.

• Nicht in den Bereich der Scharniere greifen. Wenn die Scharniere ungesichert sind, können sie mit großer Kraft zuschnappen.

• Darauf achten, dass die Sperrhebel immer ganz zugeklappt sind, bzw. beim Aushängen der Gerätetür ganz aufgeklappt.

• Hinweis: Achten Sie darauf, dass Sie die Gerätetür ohne Widerstand auf die Scharniere schieben. Wenn Sie einen Widerstand spüren, prüfen Sie, ob Sie an der richtigen Öffnung einschieben. Die Gerätetür gerade auf die beiden Scharniere schieben. Die Gerätetür bis zum Anschlag schieben.

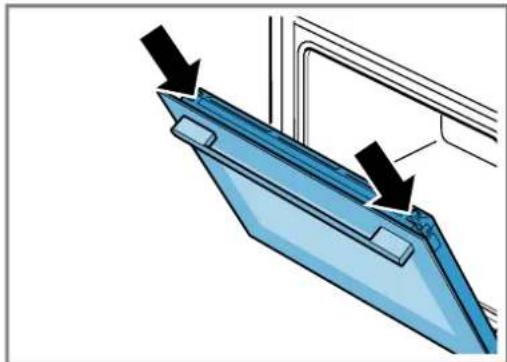

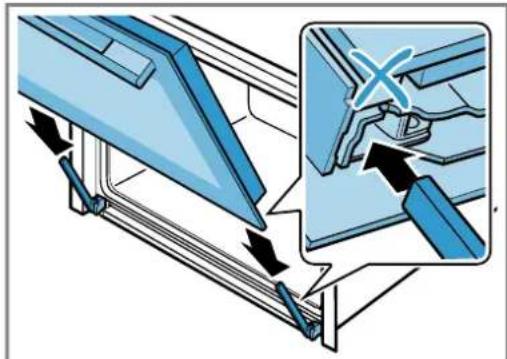

1. Mit beiden Händen von oben links und rechts auf die Türabdeckung drücken, um zu prüfen, ob die Gerätetür bis zum Anschlag eingeschoben ist.

1. Die Gerätetür ganz öffnen.
2. Den Sperrhebel am linken und rechten Scharnier zu- klappen.

√ Die Sperrhebel sind zugeklappt. Die Gerätetür ist gesichert und kann nicht ausgehängt werden.
5. Die Gerätetür schließen.

17.3 Türscheiben ausbauen

⚠️ WARNUNG – Verletzungsgefahr!

Die Scharniere der Gerätetür bewegen sich beim Öffnen und Schließen der Tür und Sie können sich klemmen.

• Nicht in den Bereich der Scharniere greifen. Bauteile innerhalb der Gerätetür können scharfkantig sein.
  ▶ Schutzhandschuhe tragen.

• Die Gerätetür etwas öffnen.

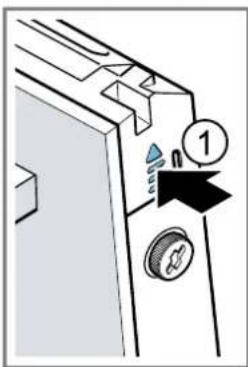

• Die Türabdeckung links und rechts von außen drücken ①bis sie ausrastet.
• Die Türabdeckung abnehmen ②

1. Die Türabdeckung reinigen.
   → "Geeignete Reinigungsmittel", Seite 15
2. Die linke und rechte Schraube an der Gerätetür lösen ①und entfernen
3. Klemmen Sie ein mehrfach zusammengefaltetes Küchentuch an der Gerätetür ein. Die Frontscheibe nach oben herausziehen ②

1. Die Frontscheibe mit dem Türgriff nach unten auf einer ebenen Fläche ablegen.
2. Die Zwischenscheibe mit einer Hand gegen das Gerät drücken, währenddessen die linke und rechte Halterungen anach oben drücken. Die Halterungen a nicht abnehmen.

1. Die Zwischenscheibe herausnehmen.
2. ⚠️ WARNING – Verletzungsgefahr!

Zerkratztes Glas der Gerätetür kann zerspringen.

Keine scharfen abrasiven Reiniger oder scharfen Metallschaber für die Reinigung des Glases der Backofentür benutzen, da sie die Oberfläche zerkratzen können.

Die ausgebauten Türscheiben von beiden Seiten mit Glasreiniger und einem weichen Tuch reinigen.

1. Die Gerätetür reinigen.
   → "Geeignete Reinigungsmittel", Seite 15
2. Die Türscheiben trocknen und wieder einbauen.
   → "Türscheiben einbauen", Seite 21

17.4 Türscheiben einbauen

⚠️ WARNUNG – Verletzungsgefahr!

Die Scharniere der Gerätetür bewegen sich beim Öffnen und Schließen der Tür und Sie können sich klemmen.

• Nicht in den Bereich der Scharniere greifen.
  Bauteile innerhalb der Gerätetür können scharfkantig sein.
  ▶ Schutzhandschuhe tragen.

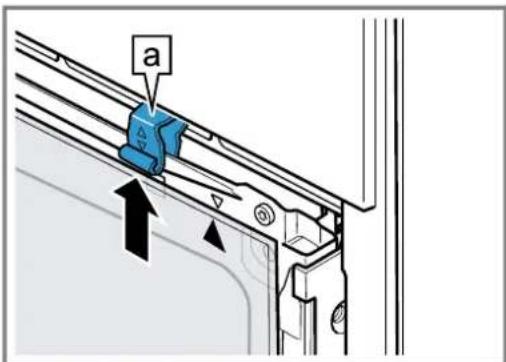

• Die Zwischenscheibe drehen, bis der Pfeil a rechts oben ist.

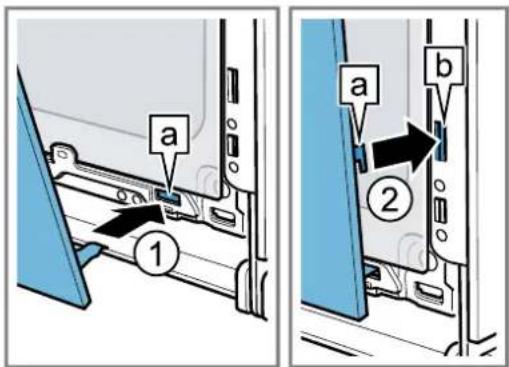

1. Die Zwischenscheibe unten in die Halterung einsetzen ① und oben andrücken und festhalten.

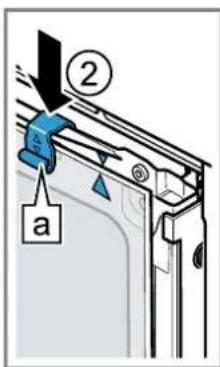

2. Die linke und rechte Halterung nach unten drücken, bis die Zwischenscheibe eingeklemmt ist ②.

1. Die Frontscheibe unten in die linke und rechte Halterung einhängen.①

2. Die Frontscheibe zum Gerät drücken, bis der linke und rechte Haken agegenüber der Aufnahme ist ②.

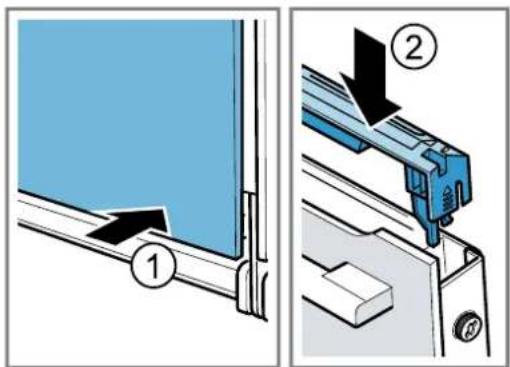

1. Die Frontscheibe unten andrücken ①bis sie hörbar einrastet.

2. Die Gerätetür etwas öffnen und das Küchentuch entfernen.

3. Die beiden Schrauben links und rechts an der Gerätetür eindrehen.

4. Die Türabdeckung aufsetzen und andrücken ②bis sie hörbar einrastet.

1. Die Gerätetür schließen.

Hinweis: Benutzen Sie den Garraum erst, wenn die Türscheiben ordnungsgemäß eingebaut sind.

18 Störungen beheben

Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnötige Kosten.

⚠️ WARNUNG – Verletzungsgefahr!

Unsachgemäße Reparaturen sind gefährlich.

• Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
• Wenn das Gerät defekt ist, den Kundendienst rufen.

⚠️ WARNUNG – Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

• Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
• Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
• Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch geschultes Fachpersonal ersetzt werden.

18.1 Funktionsstörungen

Störung Ursache und Störungsbehebung
Gerät funktioniert nicht.	Sicherung im Sicherungskasten hat ausgelöst.► Prüfen Sie die Sicherung im Sicherungskasten.
	Stromversorgung ist ausgefallen.► Prüfen Sie, ob die Raumbeleuchtung oder andere Geräte im Raum funktionieren.
	Elektronikfehler1. Trennen Sie das Gerät kurzzeitig vom Stromnetz, indem Sie die Sicherung ausschalten.2. Setzen Sie die Grundeinstellungen auf Werkseinstellungen zurück.→ "Grundeinstellungen", Seite 14
Gerät heizt nicht, im Display blinkt der Doppelpunkt.	Demo-Modus ist aktiviert.1. Trennen Sie das Gerät kurz vom Stromnetz, indem Sie die Sicherung im Sicherungskasten ausschalten und wieder einschalten.2. Deaktivieren Sie den Demo-Modus innerhalb von 5 Minuten, indem Sie die Grundeinstellung c cauf den Wert ändern.→ "Grundeinstellungen", Seite 14
Gerätetür lässt sich nicht öffnen, im Display leuchtet °	Kindersicherung verriegelt die Gerätetür.► Deaktivieren Sie die Kindersicherung mit der Taste ➡→ "Kindersicherung", Seite 14
Gerätetür lässt sich nicht öffnen, im Display leuchtet .	Reinigungsfunktion verriegelt die Gerätetür.► Das Gerät abkühlen lassen bis im Display erlischt.→ "Pyrolyse ", Seite 17
Im Display blinkt die Uhrzeit.	Stromversorgung ist ausgefallen.► Stellen Sie die Uhrzeit neu ein.
Uhrzeit erscheint nicht im Display, wenn das Gerät ausgeschaltet ist.	Grundeinstellung wurde geändert.► Ändern Sie die Grundeinstellung zur Uhrzeitanzeige.→ "Grundeinstellungen", Seite 14
Im Display leuchtet und Gerät lässt sich nicht einstellen.	Kindersicherung ist aktiviert.► Deaktivieren Sie die Kindersicherung mit der Taste → "Kindersicherung", Seite 14
Im Display blinkt und Gerät startet nicht.	Garraum ist zu heiß für ausgewählten Betrieb.1. Schalten Sie das Gerät aus und lassen Sie es abkühlen.2. Starten Sie den Betrieb erneut.
Im Display erscheint F8	Maximale Betriebsdauer ist erreicht. Um einen ungewollten dauerhaften Betrieb zu vermeiden, hört das Gerät nach mehreren Stunden automatisch auf zu heizen, wenn die Einstellungen unverändert sind.► Schalten Sie das Gerät aus.Bei Bedarf können Sie neu einstellen.Tipp: Damit bei sehr langen Zubereitungszeiten das Gerät nicht unerwünscht abschaltet, stellen Sie eine Dauer ein.→ "Zeitfunktionen", Seite 11
Im Display erscheinte eine Meldung mit E z. B. E05.32	Elektronikstörung1. Drücken Sie auf die Taste ⏻- Wenn nötig, stellen Sie die Uhrzeit neu ein.√ Wenn die Störung einmalig war, erlischt die Fehlermeldung.2. Wenn die Fehlermeldung erneut erscheint, rufen Sie den Kundendienst. Geben Sie die genaue Fehlermeldung und die E-Nr. Ihres Geräts an.→ "Kundendienst", Seite 24

18.2 Backofenlampe auswechseln

Wenn die Beleuchtung im Garraum ausgefallen ist, wechseln Sie die Backofenlampe aus.

Hinweis: Hitzebeständige 230 V Halogenlampen, 40 Watt, erhalten Sie beim Kundendienst oder im Fachhandel. Verwenden Sie nur diese Lampen. Fassen Sie neue Halogenlampen nur mit einem sauberen, trockenen Tuch an. Dadurch verlängert sich die Lebensdauer der Lampe.

⚠️ WARNUNG – Verbrennungsgefahr!

Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß.

• Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden.
• Junge Kinder, jünger als 8 Jahre, müssen ferngehalten werden.

⚠️ WARNUNG – Stromschlaggefahr!

Beim Auswechseln der Lampe stehen die Kontakte der Lampenfassung unter Spannung.

• Vor dem Auswechseln der Lampe sicherstellen, dass das Gerät abgeschaltet ist, um einen möglichen elektrischen Schlag zu vermeiden.
• Zusätzlich Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.

⚠️ WARNUNG – Verletzungsgefahr!

Die Glasabdeckung kann durch äußere Einflüsse bereits gebrochen sein oder beim Einbau oder Ausbau durch zu viel Druck brechen.

• Vorsicht beim Einbau oder Ausbau der Glasabdeckung.
• Handschuhe oder Geschirrtuch verwenden.

Voraussetzungen

■ Das Gerät ist vom Stromnetz getrennt.
■ Der Garraum ist abgekühlt.
■ Neue Halogenlampe zum Austausch ist vorhanden.

1. Um Schäden zu vermeiden, ein Geschirrtuch in den Garraum legen.
2. Die Glasabdeckung nach links herausdrehen ①
3. Die Halogenlampe ohne zu drehen herausziehen ②

1. Die neue Halogenlampe einsetzen und fest in die Fassung drücken.
   Auf die Stellung der Stifte achten.
2. Je nach Gerätetyp ist die Glasabdeckung mit einem Dichtring ausgestattet. Den Dichtring aufsetzen.
3. Die Glasabdeckung einschrauben.
4. Das Geschirrtuch aus dem Garraum nehmen.
5. Das Gerät mit dem Stromnetz verbinden.

19 Entsorgen

19.1 Altgerät entsorgen

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiederverwendet werden.

1. Den Netzstecker der Netzanschlussleitung ziehen.
2. Die Netzanschlussleitung durchtrennen.
3. Das Gerät umweltgerecht entsorgen. Informationen über aktuelle Entsorgungswege erhalten Sie bei Ihrem Fachhändler sowie Ihrer Gemeinde- oder Stadtverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

20 Kundendienst

Detaillierte Informationen über die Garantiedauer und die Garantiebedingungen in Ihrem Land erhalten Sie bei unserem Kundendienst, Ihrem Händler oder auf unserer Website.

Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD) Ihres Geräts.

Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kundendienstverzeichnis oder auf unserer Website.

Dieses Produkt enthält Lichtquellen der Energieeffizienzklasse G.

20.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)

Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts. Das Typenschild mit den Nummern finden Sie, wenn Sie die Gerätetür öffnen.

Um Ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.

21 So gelingt's

Für verschiedene Speisen finden Sie hier die passenden Einstellungen sowie das beste Zubehör und Geschirr. Die Empfehlungen haben wir optimal auf Ihr Gerät abgestimmt.

21.1 Zubereitungshinweise

Beachten Sie diese Informationen beim Zubereiten von Speisen.

■ Temperatur und Dauer sind von Menge und Rezept abhängig. Deshalb sind Einstellbereiche angegeben. Versuchen Sie es zuerst mit den niedrigeren Werten.
■ Die Einstellwerte gelten für das Einschieben der Speise in den kalten Garraum. Schieben Sie das Zubehör erst nach dem Vorheizen in den Garraum ein.
■ Entfernen Sie nicht genutztes Zubehör aus dem Garraum.

21.2 Hinweise zum Backen

Verwenden Sie beim Backen die angegebenen Einschubhöhen.

Backen auf einer Ebene Höhe

hohe Gebäcke bzw. Form auf dem Rost 2

flache Gebäcke bzw. im Backblech 3

Backen auf zwei Ebenen Höhe

Universalpfanne	3
Backblech	1
Formen auf dem Rost:	H
erster Rost	3
zweiter Rost	1

Backen auf drei Ebenen Höhe

Backblech	5
Universalpfanne	3
Backblech	1

Hinweise

■ Verwenden Sie beim Backen auf mehreren Ebenen Heißluft. Gleichzeitig eingeschobene Gebäcke müssen nicht gleichzeitig fertig werden.
■ Stellen Sie Formen nebeneinander oder versetzt übereinander in den Garraum.
■ Für ein optimales Garergebnis empfehlen wir Ihnen dunkle Backformen aus Metall.

21.3 Hinweise zum Braten und Grillen

Die Einstellwerte gelten für das Einschieben von ungefülltem, bratfertigem Geflügel, Fleisch oder Fisch mit Kühlschranktemperatur in den kalten Garraum.

ACHTUNG!

Säurehaltige Lebensmittel können den Gitterrost beschädigen.

• Legen Sie keine säurehaltigen Lebensmittel wie z. B. Obst oder mit säurehaltiger Marinade gewürztes Grillgut direkt auf den Rost.
  ■ Je größer ein Geflügel, Fleisch oder Fisch, desto niedriger die Temperatur und umso länger die Gardauer.
  ■ Wenden Sie Geflügel, Fleisch und Fisch nach ca. 1/2 bis 2/3 der angegebenen Zeit.
  ■ Geben Sie zu Geflügel im Geschirr etwas Flüssigkeit dazu. Der Boden des Geschirrs sollte ca. 1-2 cm hoch bedeckt sein.
  ■ Wenn Sie Geflügel wenden, achten Sie darauf, dass zuerst die Brustseite bzw. die Hautseite unten ist.

Hinweis für Nickelallergiker

In seltenen Fällen können geringe Spuren von Nickel ins Lebensmittel übergehen.

Braten und Grillen auf dem Rost

Das Braten auf dem Rost ist besonders geeignet für großes Geflügel oder mehrere Stücke gleichzeitig

■ Je nach Größe und Art des Bratguts bis zu 1/2 Liter Wasser in die Universalpfanne geben.
Aus dem aufgefangenen Bratensatz können Sie eine Soße zubereiten. Zudem entsteht weniger Rauch und der Garraum verschmutzt weniger.
■ Lassen Sie die Gerätetür während des Grillens geschlossen.
Nie bei geöffneter Gerätetür grillen.

■ Legen Sie das Grillgut auf den Rost. Schieben Sie zusätzlich die Universalpfanne mit der Abschrägung zur Gerätetür mindestens eine Einschubhöhe darunter ein. So wird abtropfendes Fett aufgefangen.

Braten im Geschirr

Bei der Zubereitung in geschlossenem Geschirr bleibt der Garraum sauberer.

Die Herstellerangaben zum Bratgeschirr beachten. Am Besten eignet sich Geschirr aus Glas.

Offenes Geschirr

■ Eine hohe Bratform verwenden.
■ Das Geschirr auf den Rost stellen.
■ Wenn Sie kein passendes Geschirr haben, die Universalpfanne verwenden.

Geschlossenes Geschirr

■ Das Geschirr auf den Rost stellen.
■ Fleisch, Geflügel oder Fisch kann auch in einem geschlossenen Bräter knusprig werden. Verwenden Sie dazu einen Bräter mit Glasdeckel. Stellen Sie eine höhere Temperatur ein.

WARNUNG – Verletzungsgefahr!

Wenn heißes Glasgeschirr auf eine nasse oder kalte Unterlage abgestellt wird, kann das Glas zerspringen.

- Heißes Glasgeschirr auf einem trockenen Untersetzer abstellen.

WARNUNG – Verbrühungsgefahr!

Beim Öffnen des Deckels nach dem Garen kann sehr heißer Dampf entweichen. Dampf ist je nach Temperatur nicht sichtbar.

• Den Deckel so anheben, dass der heiße Dampf vom Körper weg entweichen kann.
  ▶ Kinder fernhalten.

21.4 Speisenauswahl

Speise Zubehör / Geschirr Einschub-		höhe	Heizart Temperatur in °C / Grill-stufe	Dauer in Min.
Rührkuchen, fein Kastenform 2 150-170 60-80
Rührkuchen, 2 Ebenen Kastenform 3+1 140-150 70-85
Obst- oder Quarktorte mit Mürbeteigbo-den	Springform ∅ 26 cm 2 170-190 55-80
Biskuittorte, 6 Eier Springform ∅ 28 cm 2 150-160				30-40
Biskuitrolle Backblech 3 180-200				10-15
Mürbeteigkuchen mit saftigem Belag Universalpfanne		2 160-180 55-95
Hefekuchen mit saftigem Belag	Universalpfanne	3 180-200 30-55
Muffins	Muffinblech auf Rost	2 170-190 20-40
Hefekleingebäck	Backblech 3 150-170 20-30
Plätzchen	Backblech 3 140-160 15-25
Plätzchen, 2 oder 3 Ebenen	Universalpfanne	3+1	140-160 15-25
	Backblech	5+3+1

^1 Das Gerät vorheizen.

^2 Das Gericht nach 1/2 - 2/3 der Gesamtzeit wenden.

^3 Zu Beginn Flüssigkeit in das Geschirr zugeben, Bratenstück soll mind. zu 2/3 in Flüssigkeit liegen

^4 Das Gericht nach 2/3 der Gesamtzeit wenden.

^5 Die Speise nicht wenden. Den Boden mit Wasser bedecken.

^6 Die Universalpfanne unter dem Rost einschieben.

Speise Zubehör / Geschirr Einschub-		höhe	Heizart Temperatur in °C / Grill-stufe	Dauer in Min.
Brot, 1000 g (in Kastenform, freigeschoben)	UniversalpfanneKastenform	2 200-220	35-50
Pizza, frisch Backblech 3 190-210 20-30
Pizza, frisch, dünner Boden Rundes Pizzablech 2 250-270				8-13
Quiche Tarteform 2 190-210 25-35
Auflauf, pikant, gegarte Zutaten Auflaufform 2 200-220 30-60
Hähnchen, 1,3 kg, ungefüllt Offenes Geschirr 2 200-220 60-70
Hähnchenkleinteile, je 250 g	Offenes Geschirr 3 220-230 30-35
Gans, ungefüllt, 3 kg	Offenes Geschirr 2 1. 140			1. 130-140
			2. 160	2. 50-60
Schweinebraten, ohne Schwarte, z. B.Nacken, 1,5 kg	Offenes Geschirr 2 160-170 150-160
Rinderfilet, medium, 1 kg	RostUniversalpfanne	3 210-220	40-50	2
Rinderschmorbraten, 1,5 kg	Geschlossenes Geschirr	2 200-220	430-150	3
Roastbeef, medium, 1,5 kg	RostUniversalpfanne	3 200-220	60-70	2
Burger, 3-4 cm hoch	Rost	4 3	25-30	4
Lammkeule, ohne Knochen, medium,1,0 kg	Offenes Geschirr 2 170-190 70-80			5
Fisch, gegrillt, ganz, 300 g, z. B. Forelle	Rost	2 160-180	20-30	6
1 Das Gerät vorheizen.2 Das Gericht nach 1/2 - 2/3 der Gesamtzeit wenden.3 Zu Beginn Flüssigkeit in das Geschirr zugeben, Bratenstück soll mind. zu 2/3 in Flüssigkeit liegen4 Das Gericht nach 2/3 der Gesamtzeit wenden.5 Die Speise nicht wenden. Den Boden mit Wasser bedecken.6 Die Universalpfanne unter dem Rost einschieben.

21.5 Joghurt

Mit Ihrem Gerät können Sie Joghurt selbst herstellen.

Joghurt zubereiten

1. Das Zubehör und die Gestelle aus dem Garraum nehmen.

2. Die zuvor zubereitete Joghurtmasse in kleine Gefäße füllen, z. B. in Tassen oder kleine Gläser.

3. Die Gefäße mit Folie abdecken, z. B. mit Frischhaltefolie.

4. Die Gefäße auf den Garraumboden stellen.
5. Das Gerät entsprechend der Einstellempfehlung einstellen.
6. Den Joghurt nach der Zubereitung im Kühlschrank ruhen lassen.

Einstellempfehlungen für Joghurt

Speise	Zubehör / Geschirr	Einschubhöhe	Heizart	Temperatur in °C	Dauer in Min.
Joghurt	Portionsformen	Garraumboden	1. ☐2. ☒	1. 1002. -	1. -12. 8-9 Std.

^1 Das Gerät vorheizen.

21.6 Prüfgerichte

Diese Übersichten wurden für Prüfinstitute erstellt, um das Prüfen des Geräts nach EN 60350-1 zu erleichtern.

Backen

Beachten Sie diese Informationen beim Backen von Prüfgerichten.

Generelle Hinweise

■ Die Einstellwerte gelten für das Einschieben in den kalten Garraum.
- Beachten Sie die Hinweise zum Vorheizen in den Tabellen. Die Einstellwerte gelten ohne Schnellaufheizen.
■ Zum Backen zunächst die niedrigere der angegebenen Temperaturen verwenden.

Einschubhöhen

Einschubhöhen beim Backen auf zwei Ebenen:

Hinweis: Gleichzeitig eingeschobene Gebäcke auf Backblechen oder in Formen müssen nicht gleichzeitig fertig werden.

■ Universalpfanne: Höhe 3 Backblech: Höhe 1
■ Formen auf dem Rost erster Rost: Höhe 3 zweiter Rost: Höhe 1

Einschubhöhen beim Backen auf drei Ebenen:

■ Backblech: Höhe 5 Universalpfanne: Höhe 3 Backblech: Höhe 1

Backen mit zwei Springformen:

Stellen Sie Formen nebeneinander oder versetzt übereinander in den Garraum.

Einstellempfehlungen zum Backen

Speise Zubehör / Geschirr Einschub-		höhe	Heizart Temperatur in °C	Dauer in Min.
Spritzgebäck Backblech 3 140-150				25-35
Spritzgebäck Backblech 3 140-150				20-30
Spritzgebäck, 2 Ebenen Universalpfanne+Backblech		3 + 1 140-150		25-35
Spritzgebäck, 3 Ebenen Universalpfanne+Backblech		5 + 3 + 1 180-140		35-55
Small Cakes Backblech 3 150				25-35
Small Cakes Backblech 3 150				20-30
Small Cakes, 2 Ebenen Universalpfanne+Backblech		3 + 1 140		25-35
Small Cakes, 3 Ebenen Universalpfanne+Backblech		5 + 3 + 1 140		25-35
Wasserbiskuit Springform ∅ 26 cm 2 160-170				25-35
Wasserbiskuit Springform ∅ 26 cm 2 160-170 30-35
Wasserbiskuit, 2 Ebenen	Springform ∅ 26 cm 3 + 1 150-16			35-50
1 Das Gerät 5 Minuten vorheizen. Nicht die Funktion Schnellaufheizen verwenden.2 Das Gerät vorheizen. Nicht die Funktion Schnellaufheizen verwenden.

Einstellempfehlungen zum Grillen

Speise Zubehör / Geschirr Einschub-		höhe	Heizart Temperatur in °C / Grillstufe	Dauer in Min.
Toast bräunen	Rost	5 3	☐ 5-6

22 Montageanleitung

Beachten Sie diese Informationen bei der Montage des Geräts.

22.1 Allgemeine Montagehinweise

Beachten Sie diese Hinweise bevor Sie mit dem Einbau des Geräts beginnen.

• Nur ein fachgerechter Einbau nach dieser Montageanweisung garantiert einen sicheren Gebrauch. Bei Schäden durch falschen Einbau haftet der Monteur.
  ■ Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen.
  ■ Verpackungsmaterial und Klebefolien vor Inbetriebnahme aus dem Garraum und von der Tür entfernen.
  ■ Montageblätter für den Einbau von Zubehörteilen beachten.
• Einbaumöbel müssen bis 95 °C temperaturbeständig sein, angrenzende Möbelfronten bis 70 °C.
• Das Gerät nicht hinter einer Dekor- oder Möbeltür einbauen. Es besteht Gefahr durch Überhitzung.
  ■ Ausschnittarbeiten am Möbel vor dem Einsetzen des Geräts durchführen. Späne entfernen. Die Funktion von elektrischen Bauteilen kann beeinträchtigt werden.
  ■ Die Geräte-Anschlussdose muss im Bereich der schraffierten Fläche aboder außerhalb des Einbauraumes liegen. Nicht befestigte Möbel müssen mit einem handelsüblichen Winkel ban der Wand befestigt werden.

■ Zur Vermeidung von Schnittverletzungen Schutzhandschuhe tragen. Teile, die während der Montage zugänglich sind, können scharfkantig sein.

■ Maßangaben der Bilder in mm.

WARNUNG – Brandgefahr!

Eine verlängerte Netzanschlussleitung und nicht zugelassene Adapter zu verwenden, ist gefährlich.

• Keine Mehrfachsteckdosenleisten verwenden.
• Nur Verlängerungskabel verwenden, die zertifiziert sind, einen Mindestquerschnitt von 1,5 mm ^2 haben und den einschlägigen nationalen Sicherheitsanforderungen entsprechen.
• Wenn die Netzanschlussleitung zu kurz ist, den Kundendienst kontaktieren.
• Nur vom Hersteller zugelassene Adapter verwenden.

ACHTUNG!

Durch Tragen des Geräts am Türgriff kann dieser abbrechen. Der Türgriff hält das Gewicht des Geräts nicht aus.

▶ Gerät nicht am Türgriff tragen oder halten.

22.2 Gerätemaße

Hier finden Sie die Maße des Geräts.

22.3 Einbau unter einer Arbeitsplatte

Beachten Sie die Einbaumaße und die Einbauhinweise beim Einbau unter einer Arbeitsplatte.

■ Zur Belüftung des Geräts muss der Zwischenboden einen Lüftungsausschnitt aufweisen.

In Kombination mit Induktionskochfeldern darf der Spalt zwischen Arbeitsplatte und Gerät nicht durch zusätzliche Leisten verschlossen werden.
■ Die Arbeitsplatte muss am Einbaumöbel befestigt werden.
■ Die eventuell vorhandene Montageanleitung des Kochfelds beachten.
■ Abweichende nationale Einbauhinweise des Kochfelds beachten.

22.4 Einbau in einen Hochschrank

Beachten Sie die Einbaumaße und Einbauhinweise beim Einbau in den Hochschrank.

■ Zur Belüftung des Geräts müssen die Zwischenböden einen Lüftungsausschnitt aufweisen.
- Wenn der Hochschrank zusätzlich zu den Element-Rückwänden eine weitere Rückwand hat, muss diese entfernt werden.
- Gerät nur so hoch einbauen, dass Zubehör problemlos entnommen werden kann.

22.5 Einbau von zwei Geräten übereinander

Ihr Gerät kann auch über oder unter einem weiteren Gerät eingebaut werden. Beachten Sie die Einbaumaße und Einbauhinweise beim Einbau übereinander.

■ Zur Belüftung der Geräte, müssen die Zwischenböden einen Lüftungsausschnitt aufweisen.
■ Um eine ausreichende Belüftung der beiden Geräte zu gewährleisten, ist eine Lüftungsöffnung von mind. 200 cm² im Sockelbereich erforderlich. Dazu die Sockelblende zurückschneiden oder ein Lüftungsgitter anbringen.

- Es ist darauf zu achten, dass der Luftaustausch gemäß Skizze gewährleistet ist.

■ Geräte nur so hoch einbauen, dass Zubehör problemlos entnommen werden kann.

22.6 Eckeinbau

Beachten Sie die Einbaumaße und Einbauhinweise beim Eckeinbau.

- Damit die Gerätetür geöffnet werden kann, beim Eckeinbau die Mindestmaße berücksichtigen. Das Maß ist abhängig von der Dicke der Möbelfront und dem Griff.

22.7 Elektrischer Anschluss

Um das Gerät sicher elektrisch anschließen zu können, beachten Sie diese Hinweise.

■ Das Gerät entspricht der Schutzklasse I und darf nur mit Schutzleiter-Anschluss betrieben werden.
■ Die Absicherung muss gemäß der Leistungsangabe auf dem Typenschild und den lokalen Vorschriften erfolgen.
■ Das Gerät muss bei allen Montagearbeiten spannungslos sein.
■ Das Gerät darf nur mit der mitgelieferten Anschlussleitung angeschlossen werden.
■ Die Anschlussleitung muss an der Geräterückseite angesteckt werden bis ein Klickgeräusch ertönt. Eine 3 m lange Anschlussleitung ist beim Kunden-dienst erhältlich.
■ Die Anschlussleitung darf nur durch eine Originalleitung ersetzt werden. Diese ist beim Kundendienst erhältlich.
■ Der Berührungsschutz muss durch den Einbau gewährleistet sein.

Gerät mit Schutzkontakt-Stecker elektrisch anschließen

Hinweis: Das Gerät darf nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden.

- Den Stecker in die Schutzkontakt-Steckdose stecken. Wenn das Gerät eingebaut ist, muss der Netzstecker der Netzanschlussleitung frei zugänglich sein oder falls der freie Zugang nicht möglich ist, muss in der festverlegten elektrischen Installation eine Trennvorrichtung nach den Errichtungsbestimmungen eingebaut sein.

Gerät ohne Schutzkontakt-Stecker elektrisch anschließen

Hinweis: Nur konzessioniertes Fachpersonal darf das Gerät anschließen. Bei Schäden durch falschen Anschluss besteht kein Anspruch auf Garantie. In der festverlegten elektrischen Installation muss eine Trennvorrichtung nach den Errichtungsbestimmungen eingebaut sein.

1. Phase- und Neutral- ("Null-") Leiter in der Anschluss-dose identifizieren.
   Bei Falschanschluss kann das Gerät beschädigt werden.
2. Nach Anschlussbild anschließen. Spannung siehe Typenschild.
3. Die Adern der Netzanschlussleitung entsprechend der Farbcodierung anschließen:
4. grün-gelb = Schutzleiter
5. blau = Neutral- ("Null-") Leiter
6. braun = Phase (Außenleiter)

22.8 Gerät einbauen

1. Das Gerät ganz einschieben und mittig ausrichten.

1. Das Gerät festschrauben.

1. Bei grifflosen Küchen mit senkrechter Griffleiste:

2. Ein geeignetes Füllstück anbringen ①m mögliche scharfe Kanten abzudecken und eine sichere Montage zu gewährleisten.

3. Aluprofile vorbohren, um eine Schraubverbindung herzustellen ②
4. Gerät mit adäquater Schraube befestigen ③

Hinweis: Der Spalt zwischen Arbeitsplatte und Gerät darf nicht durch zusätzliche Leisten verschlossen werden.

An den Seitenwänden des Umbauschrankes dürfen keine Wärmeschutzleisten angebracht werden.

22.9 Gerät ausbauen

1. Das Gerät spannungslos machen.
2. Die Befestigungsschrauben lösen.
3. Das Gerät leicht anheben und ganz herausziehen.
