PM 4020 - Stromzähler H-Tronic - Kostenlose Bedienungsanleitung

Produkttyp	LCD Digital-Power-Panel-Meter (Spannungs-, Strom- und Leistungsmessmodul)
Modell	PM 4020
Hersteller	H-Tronic
Bestellnummer	11 90 07 0
Abmessungen (L x B x H)	84 x 44 x 28 mm
Einbaumaß (Frontplattenausschnitt)	90,5 x 52 mm
Versorgungsspannung	8 - 15 VDC
Stromaufnahme	max. 40 mA (inkl. Hintergrundbeleuchtung)
Spannungsmessbereich	0 - 40 VDC
Strommessbereich	-20 A bis +20 A
Leistungsanzeige	0 - 800 W
Anzeige	2-zeiliges LC-Display mit blauer Hintergrundbeleuchtung
Genauigkeit Spannung	0,1 % ± 10 mV
Genauigkeit Strom	1 % ± 50 mA
Auflösung Leistung	0,1 W
Galvanische Trennung	Strommessung galvanisch getrennt
Eingangsimpedanz Spannung	ca. 90 kΩ
Schutzart	Nur für Innenräume, vor Feuchtigkeit schützen
Max. Konstantstrom	30 A
Max. Impulsstrom	100 A (100 ms)
Umgebungstemperaturbereich	0 °C bis +40 °C
Sicherung	Externe Sicherung erforderlich (max. 30 A)
Garantie	2 Jahre Gewährleistung
CE-Kennzeichnung	Ja, EMV-geprüft (Richtlinie 89/336/EWG)
Reinigung	Nur mit trockenem Tuch reinigen
Reparatur	Nur durch Fachmann mit Original-Ersatzteilen
Entsorgung	Gemäß Elektroschrott-Richtlinie (nicht im Hausmüll)

Häufig gestellte Fragen - PM 4020 H-Tronic

Wie wird das H-Tronic PM 4020 angeschlossen?

Das PM 4020 benötigt eine Versorgungsspannung von 8-15 VDC. Der Spannungsmesseingang wird parallel zur Last geschaltet (Anschlüsse U+ und U-), der Strommesseingang in Reihe (Anschlüsse I+ und I-). Beachten Sie die Polarität und die maximalen Werte. Eine externe Sicherung in der Strommessleitung ist erforderlich.

Kann das PM 4020 auch für Wechselstrom (AC) verwendet werden?

Nein, das PM 4020 ist ausschließlich für Gleichstrom (DC) ausgelegt. Bei Wechselspannung oder Wechselstrom können keine korrekten Messwerte erfasst werden und das Gerät könnte beschädigt werden.

Was bedeutet die Anzeige '*****' auf dem Display?

Die Anzeige '*****' ist eine Überlaufanzeige. Sie erscheint, wenn der Messbereich überschritten wird. Das heißt, die gemessene Spannung liegt über 40 VDC oder der Strom über +20 A bzw. unter -20 A.

Wie kann ich das PM 4020 kalibrieren?

Halten Sie die Taste 'Enter' gedrückt und schalten Sie die Versorgungsspannung ein. Lassen Sie die Taste los. Kurzschließen Sie den Spannungseingang (U=0V) und bestätigen Sie mit 'Enter'. Legen Sie eine Referenzspannung von ca. 20 V an und justieren Sie mit den Auf/Ab-Tasten auf den Sollwert. Bestätigen Sie erneut. Für den Strom kurzschließen Sie den Stromeingang, bestätigen, legen 2 A an und justieren analog.

Welche Sicherung wird für das PM 4020 empfohlen?

Es muss eine externe Sicherung in die Strommessleitung eingefügt werden. Der Sicherungswert richtet sich nach der Verbraucherlast und darf den maximalen Messstrom von 30 A nicht überschreiten. Eine träge Sicherung mit 20-30 A ist typisch.

Darf das PM 4020 im Freien oder in feuchter Umgebung betrieben werden?

Nein, das Gerät ist nicht für den Einsatz im Freien geeignet. Es muss vor Feuchtigkeit und Nässe geschützt werden. Betreiben Sie es nur in trockenen Innenräumen und vermeiden Sie Kondenswasser.

Was ist zu beachten, wenn Spannungen über 35 VDC gemessen werden?

Seien Sie besonders vorsichtig! Bereits ab 35 VDC besteht Lebensgefahr bei Berührung. Schalten Sie die Spannungsquelle vor dem Anschließen des Messgeräts stromlos, verbinden Sie die Messleitungen und schalten Sie erst dann die Spannung ein. Verwenden Sie isolierte Messleitungen und vermeiden Sie direkten Kontakt.

Kann das PM 4020 auch ohne Einbau in ein Gehäuse betrieben werden?

Nein, das Panel-Meter darf nur eingebaut in ein Gehäuse, eine Schalttafel oder ein Tableau betrieben werden. Der Betrieb ohne Einbau ist nicht zulässig, da sonst Sicherheitsrisiken bestehen.

Welche Garantie gilt für das PM 4020?

Der Händler/Hersteller gewährt 2 Jahre Gewährleistung ab Übergabe auf Material- und Herstellungsfehler. Schäden durch unsachgemäße Behandlung, falschen Anschluss oder Überlastung sind ausgeschlossen. Für Folgeschäden wird keine Haftung übernommen.

Wie entsorge ich das PM 4020 am Ende seiner Lebensdauer?

Das Gerät darf nicht über den Hausmüll entsorgt werden. Es muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt weist darauf hin. Die Verpackung kann über die normale Hausmüllentsorgung erfolgen.

BEDIENUNGSANLEITUNG PM 4020 H-Tronic

Spannungs- Strom- und Leistungsmessmodul

Best.-Nr. 11 90 07 0

LCD Digital-Power-Panel-Meter.

Dieses Anzeigeinstrument überzeugt besonders durch die vielfältigen Anwendungsmöglichkeiten. Es zeigt auf einem beleuchteten, zweizeiligen LC-Display die Messwerte für Strom, Spannung und Leistung gleichzeitig an. Die Strommessung erfolgt galvanisch getrennt. Es können Ströme im Bereich -20 bis + 20A gemessen werden. Das Panel-Meter ist daher für den Einsatz in Netzgeräten, Ladegeräten und Solaranlagen bestens geeignet.

Wichtig! Unbedingt lesen!

Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung entstehen, erlischt der Garantieanspruch. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung.

Technische Daten:

• Versorgungsspannung: 8..15 VDC
o Stromaufnahme: max. 40 mA incl. Hintergrundbeleuchtung
- Spannungsmessbereich: 0..40 VDC
o Eingangsimpedanz: ca. 90 kOhm
o Toleranz: 0,1% ± 10mV
• Strommessbereich: -20 A bis + 20A
o Toleranz: 1% ± 50mA
• Leistungsanzeige: 0...800 W
o Auflösung: 0,1W
• Hintergrundbeleuchtung: blau
- Abmessung (LxHxT) mm: 84 x 44 x 28

Bestimmungsgemäßer Einsatz

Das Panelmeter ist ohne entsprechende beschaltung für eine Gleichspannung von max. + 40 V, bzw für eine Strommessung von -20 bis + 20A zugelassen.

Es zeigt auf einem beleuchtbaren, zweizeiligen LC-Display die Messwerte für Strom, Spannung und Leistung gleichzeitig an. Die Strommessung erfolgt galvanisch getrennt. Es können Ströme im Bereich -20 bis + 20 A gemessen werden. Das Panel-Meter ist daher für den Einsatz in Netzgeräten, Ladegeräten und Solaranlagen geeignet.

• Das Panelmeter darf ohne entspreinbau in ein Gehäuse, in eine Schalttafel, ein Tableau o. ä. nicht betrieben werden.
• Ein Einsatz im Freien ist unzulässig.
  • Vor Feuchtigkeit und Nässe schützen!

Eine andere darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet allein der Benutzer/Betreiber

Hinweis!

Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bitte bewahren Sie diese Anleitung auf und übergeben Sie die Anleitung bei einem Besitzerwechsel auch dem Nachbesitzer. Bei Schäden, die durch Nichtbeachtung dieser Anleitung und der Sicherheitshinweise entstehen, erlischt die Garantie. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung.

2. Sicherheitshinweise

• Das Panelmeter ist EMV-geprüft (CE-geprüft) und erfüllt somit die Richtlinie 89/336/EWG.
• Dieser Baustein hat das Werk in sicherheits-

technisch einwandfreiem Zustand verlassen.

Vom diesen Zustand zu erhalten, muss der Anwender die Hinweise und Warnvermerke unbedingt beachten, die in dieser Anleitung enthalten sind.

• Dieser Messbaustein darf nicht in Instionen der überspannungskategorie Ill nach IEC 664 verwendet werden. Der Messbau stein ist nicht gegen Lichtbogenexplosionen geschützt (IEC 1010-2-031, Abschnitt 13.101).
• Messgeräte gehören nicht in Kinderhände!
• In gewerblichen Einrichtungen sind die Unendelverhütungsvorschriften des Verbandes

der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit dem Messbaustein durch geschultes Personal verantwortlich zu überwachen.
• Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist, können spannungsführende Teile freigelegt werden. Es können auch Anschlussstellen spannungführend sein.

Vor einem Abgleich, einer Wartung, ein Instandsetzung oder einem Austausch von Teilen oder Baugruppen, muss das Gerät von allen Spannungsquellen und Messkreisen getrennt sein, wenn ein öffnen des Gerätes erforderlich ist. Wenn danach ein Abgleich, eine Wartung oder eine Reparatur am geöffneten Gerät unter Spannung unvermeidlich ist, darf das nur durch eine Fachkraft geschehen, die mit den damit verbundenen Gefahren bzw. den einschlägigen Vorschriften dafür (VDE 0100, VDE-0701, VDE-0683) vertraut ist.

- Seien Sie besonders vorsichtig beim gang mit Spannungen größer 35 V Gleichspannung (DC). Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter einen lebensgefährlichen elektrischen Schlag erhalten. Schalten Sie somit zunächst die Spannungsquelle stromlos, verbinden Sie das Messgerät mit den Anschlüssen der zu messenden Spannungs- oder Stromquelle und schalten Sie danach die Spannungsquelle ein.

- Vor jedem Wechsel des Messbereiches sind die Messspitzen bzw. Messleitungen vom Messobjekt zu entfernen.

- überprüfen Sie vor jeder Messung Messgerät bzw. Ihre Messleitungen Beschädigung(en).

- Arbeiten Sie mit dem Messgerät Räumen oder bei widrigen Umgebungsbedingungen, in/bei welchen brennbare Gase Dämpfe oder Stäube vorhanden sind oder vorhanden sein können. Vermeiden zu Ihrer eigenen Sicherheit unbedir Feucht- oder Nasswerden des Messgerätes bzw. der Messleitungen.

- Betreiben Sie den Messbaustein ni direkter Sonneneinstrahlung bzw. bei zu hohen (> +40 °C) oder zu niedrigen Umgebungstemperaturen (< 0 °C), dadurch kann der Messfehler um ein Vielfaches ansteigen. - Betreiben Sie den Messbaustein nicht in unmittelbarer Nähe von starken magnetischen Feldern (Lautsprecher, Magnete) elektromagnetischen Feldern (Transformatoren, Motore, Spulen, Relais, Schütze, Elektromagneten usw.) elektrostatischen Feldern (Auf-/Entladungen), Sendeantennen, da alle oben ge-

damnten Punkte zu einer instabilen Anzeige bzw. zu großen Messfehlern führen können.
- Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die Messspitzen und die zu messenden Anschlüsse punkte) während der Messung nicht, nicht indirekt, berühren.
- Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn
- das Gerät sichtbare Beschädigungen auf- Weist,
aufdas Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
nisbhalten Sie das Messgerät niemals gleich dann ein, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Um-
Siständen Ihr Gerät zerstören. Lassen Siegt Gerät uneingeschaltet auf Zimmertemperatur kommen.

Wichtiger Hinweis!

nicht Um das Wattmeter nicht zu überlasten bzw. nicht zu beschädigen, muss in die Strommessleitung eine Sicherung geschaltet werden. Der Sicherungswert richtet sich an Ihre Anwendung (Verbraucherlast) bzw. darf den Messstrom von 30 A nicht überschreiten. Bei einer Beschädigung, die durch ein Stromüberlastung entstanden ist, verliert das Gerät jegliche Garantieansprüche.

Max. mögliche Stromwerte:

Konstantstrom: 30 A

Impulsstrom: 100 A, 100 mS

Durchführung von Messungen, Inbetriebnahme

nungsbereich 40 VDC, bzw. für den St messbereich +/- 20 A.

Vor der Erstinbetriebnahme achten eine ausreichende Isolation des Sie 2. Aufsicht bei Spannungen über. 35 VDC. Beusteinähren Sie keine Schaltungen oder Schaltungsund auf die Einhaltung der Luft- und Kriechstrecken gemäß VDE 0411 bzw. VDE 410 und IEC-1010-1.

Schließen Sie am Versorgungseingang Gleichspannung die zwischen 8...15V kann, an..

teile, in welchen Spannungen größer. 35 VDC auftreten oder auftreten könnten.

Der Messeingang für Strom/Spannung ist einicht abgesichert. Der Mess-Stromkreis sollte liegt entsprechend abgesichert werden.

Achtung!

1. Überschreiten Sie niemals die max. zulässigen Eingangsgrößen. Das sind für den Span-

Überlaufanzeige

Wenn ein Messbereich überschritten wird, erscheint statt eines Messwertes eine Zeichenkette " *****".

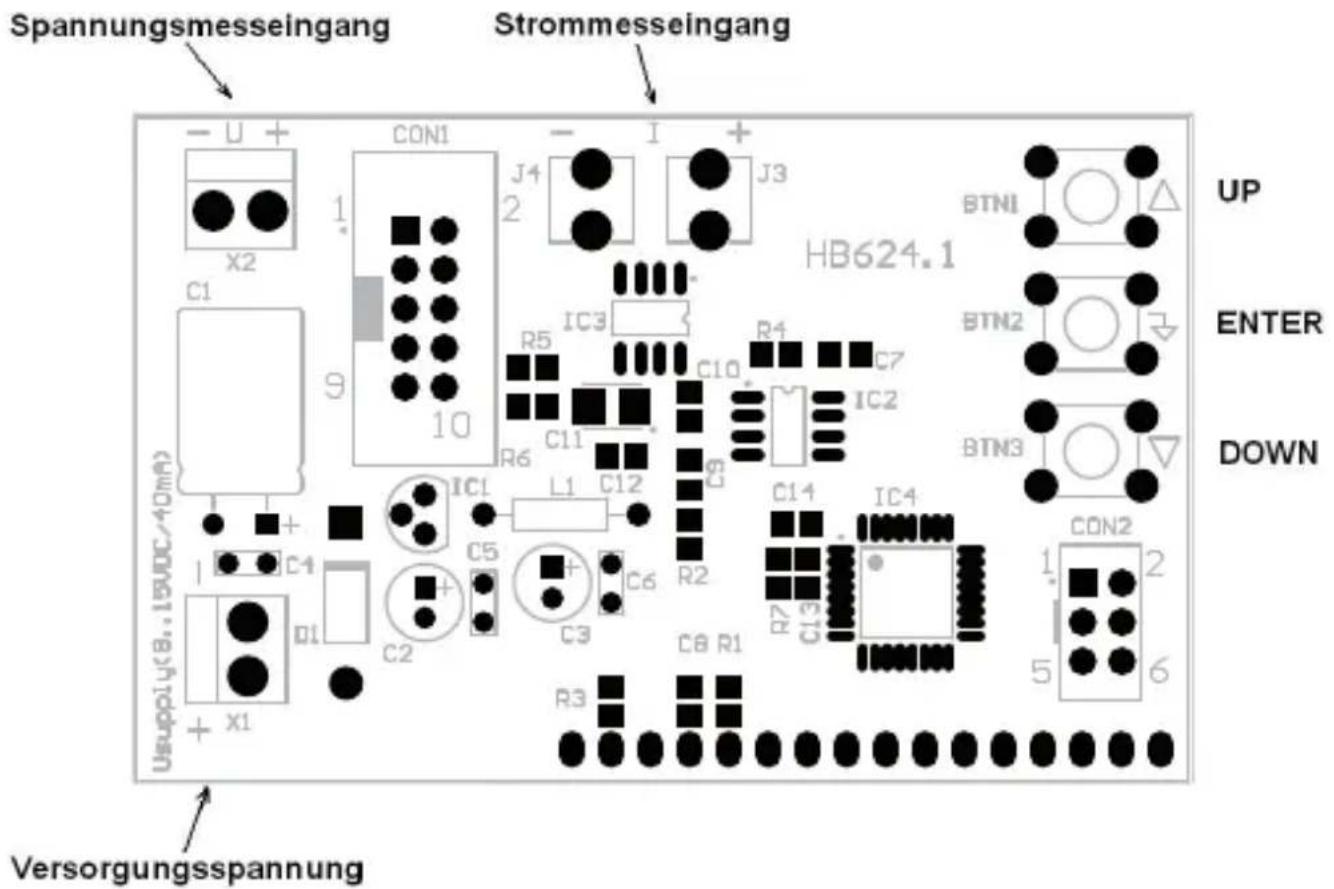

Hinweis 1: Die Masse („Minuspol“) vom Spannungsmesseingang und die Masse („Minuspol“) von der Versorgungsspannung sind in dem Panel-Meter elektrisch verbunden.

Hinweis 2: Der Strommesseingang ist vom Panel-Meter galvanisch getrennt.

Hinweis 3: Die Buchsen „CON1“ und „CON2“ sind für eine Wartungsarbeit des Moduls vorgesehen und dürfen nicht vom Anwender benutzt werden.

Abgleich

Obwohl das Gerät von Werk abgeglichen ist, kann es vorkommen, dass ein neuer Abgleich durchgeführt werden muss. In diesem Fall werden folgende Schritte vorgenommen:

1. Das Panel-Meter zum Abgleich vorbereiten:

a. Die Versorgungsspannung ausschalten;

b. Die Messanschlüsse abklemmen;

1. Die Taste „Enter“ gedrückt halten.
2. Versorgungsspannung einschalten.

1. Die Taste „Enter“ loslassen.

1. Spannungsmesseingang kurzschließen (U = 0V) und mit der Taste „Enter“ bestätigen.

1. An den Spannungsmesseingang eine Konstantspannungsquelle mit ca. 20V anschließen. Diese Spannung soll auch zu einem Referenzmessgerät parallel angeschlossen werden. Das Display des HB624 zeigt nun einen Wert an, dieser sollte auch vom Voltmeter angezeigt werden. In diesem Fall: 20000mV. Weicht dieser Wert ab, so wird dieser nun mit den Up-Down-Tasten eingestellt werden. Danach wird die Einstellung mit der Taste „Enter“ bestätigt.

1. Den Strommesseingang freilassen bzw. kurzschließen (I = 0mA) und mit der Taste „Enter“ bestätigen.

Abgleich Strommesseingang

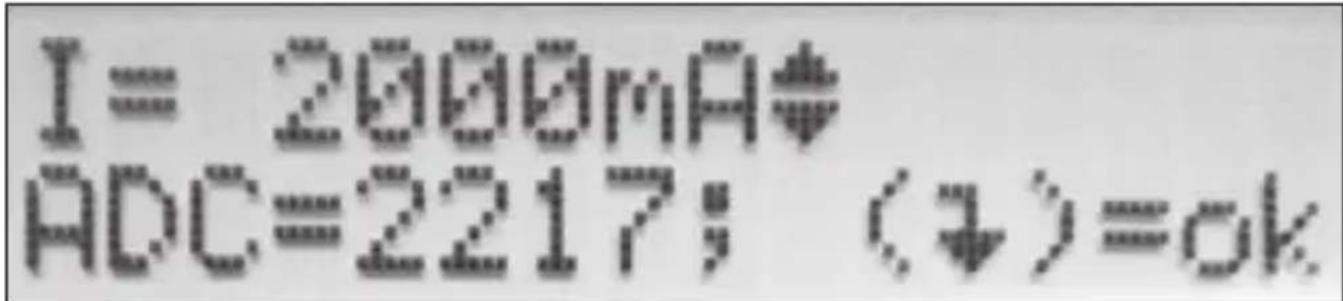

1. An den Strommesseingang eine Konstantstromquelle mit ca. 2A anschließen. (z.B. ein Netzgerät mit Strombegrenzung). Dieser Strom soll auch mit einem Referenzmessgerät kontrolliert werden. Das Display des HB624 zeigt einen Wert an, dieser sollte nun auch vom Amperemeter angezeigt werden. In diesem Fall: 2000mA. Weicht dieser Wert ab, so kann er nun mit den Up-Down-Tasten eingestellt werden. Danach wird die Einstellung mit der Taste „Enter“ bestätigt.
2. Das Powermeter wäre somit abgeglichen und kann für die vorgesehene Anwendung in Betrieb genommen werden.

Hinweis

Alle zur Inbetriebnahme des Gerätes/Baugruppe erforderlichen Montagearbeiten hat der Betreiber auf eigene Kosten zu veranlassen (vorzunehmen). Vergibt der Betreiber Prüfungs-Montage-/Demontage- und Reparaturarbeiten an externe Firmen, oder führt er diese Arbeiten selber durch, werden die dadurch entstandenen Kosten nicht übernommen oder erstattet.

Wir übernehmen weder eine Gewähr noch irgendwelche Haftung für Schäden oder Folgeschäden im Zusammenhang mit diesem Produkt. Wir behalten uns eine Reparatur, Nachbesserung, Ersatzteillieferung oder Rückerstattung des Kaufpreises vor.

Es ist vor der Inbetriebnahme eines Gerätes/Baugruppe generell zu prüfen, ob dieses Gerät oder Baugruppe grundsätzlich für Ihren Anwendungsfall, für den es verwendet werden soll, geeignet ist!

Im Zweifelsfalle sind unbedingt Rückfragen bei Fachleuten, Sachverständigen oder den Herstellern der verwendeten Baugruppen notwendig!

Falls das Gerät repariert werden muss, dürfen nur Original-Ersatzteile verwendet werden! Die Verwendung abweichender Ersatzteile kann zu ernsthaften Sach- und Personenschäden führen! Eine Reparatur des Gerätes darf nur vom Fachmann durchgeführt werden!

Gewährleistung/Garantie

Der Händler/Hersteller, bei dem das Gerät erworben wurde, leistet für Material und Herstellung des Gerätes eine Gewährleistung von zwei Jahren ab der Übergabe. Dem Käufer steht im Mangelfall zunächst nur das Recht auf Nacherfüllung zu. Die Nacherfüllung beinhaltet entweder die Nachbesserung oder die Lieferung eines Ersatzproduktes. Ausgetauschte Geräte oder Teile gehen in das Eigentum des Händlers über. Der Käufer hat festgestellte Mängel dem Händler unverzüglich mitzuteilen. Der Nachweis des Gewährleistungsanspruchs ist durch eine ordnungsgemäße Kaufbestätigung (Kaufbeleg, ggf. Rechnung) zu erbringen. Schäden, die durch unsachgemäße Behandlung, Bedienung, Aufbewahrung, Falschanschluss des Gerätes, sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Gewährleistung. Wir übernehmen keinerlei Haftung für jegliche Schäden, die aus den vom Anwender vorgenommenen Änderungen entstehen, und werden vom Anwender von sämtlichen hieraus entstehenden Schäden freigehalten.

Kosten und Risiken des Transports; Montage und Demontageaufwand, sowie alle anderen Kosten die mit der Reparatur in Verbindung gebracht werden können, werden nicht ersetzt. Die Haftung für Folgeschaden aus fehlerhafter Funktion des Gerätes - gleich welcher Art - ist grundsätzlich ausgeschlossen.

Hinweis zum Umweltschutz

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Wertstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Verpackung

Bei der Entsorgung der Verpackung beachten Sie bitte die dafür geltenden Gesetze zum Umweltschutz und zur Müllbeseitigung. Die Entsorgung der Umverpackung ist durch die normale Hausmüllentsorgung möglich. Wollen Sie die Systemkomponenten selbst entsorgen, beachten Sie die dafür geltenden Gesetze zur Entsorgung von Elektronikschrott.

LCD Digital-Power-Panel-Meter.

- Current metering range: -20 A bis + 20A;

Frontplattenausschnitt

Einbaumaß (Frontplattenausschnitt): 90,5 x 52 mm

Frontplattenstärke: max. 4 mm

Sichtfenster: 63 x 15 mm

Aussenmaß: 96 x 56 mm

Diese Bedienungsanleitung ist eine Publikation der H-TRONIC GmbH • Industriegebiet Dienhof 11 • 92242 Hirschau • Tel. [phone] • Fax [phone] • Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in EDV-Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. • Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Irrtümer und Änderung in Technik und Ausstattung vorbehalten.
