Produkttyp	Dimmer-Einsatz
Farbe	Hellgrau
Einbauart	Unterputz (UP)
Abmessungen (HxBxT)	45 mm x 45 mm x 30 mm
Gewicht	ca. 50 g
Nennspannung	230 V AC, 50 Hz
Maximale Last (Glühlampen)	400 W
Maximale Last (LED)	100 W
Dimmverfahren	Phasenabschnitt
Bedienung	Drehknopf / Taster
Schutzart	IP20
Anschlussart	Schraubklemmen
Betriebstemperatur	0 °C bis +40 °C
Reinigung	Mit trockenem Tuch abwischen
Zubehör	Abdeckrahmen (separat erhältlich)
Garantie	2 Jahre

Häufig gestellte Fragen - Dimmer-Einsatz M hellgrau TECHNISAT

Wie wird der Dimmer-Einsatz installiert?

Der Dimmer-Einsatz wird in eine Unterputzdose (Durchmesser 60 mm, Tiefe 40 mm) eingebaut. Schließen Sie die Zuleitungen (L, N) an die Schraubklemmen an und beachten Sie die korrekte Phasenlage. Für den Einsatz mit Taster muss der Taster am Eingang angeschlossen werden.

Kann ich LED-Lampen dimmen?

Ja, der Dimmer ist für dimmbare LEDs geeignet. Die maximale Last beträgt 100 W. Achten Sie auf die Kompatibilität der LED-Lampen mit Phasenabschnittsdimmern.

Was ist die maximale Last bei Glühlampen?

Die maximale Last beträgt 400 W für Glühlampen und Halogenlampen.

Welches Dimmerprinzip wird verwendet?

Der Dimmer arbeitet nach dem Phasenabschnittsprinzip, geeignet für ohmsche und kapazitive Lasten.

Kann der Dimmer mit einem Taster oder Schalter betrieben werden?

Ja, der Dimmer unterstützt sowohl Drehknopf als auch externen Taster (Schließerkontakt). Mit Taster kann die Helligkeit in Stufen geschaltet werden.

Ist der Dimmer für den Außenbereich geeignet?

Nein, der Dimmer hat die Schutzart IP20 und ist nur für den Innenbereich geeignet.

Was tun, wenn der Dimmer nicht reagiert?

Überprüfen Sie die Sicherung und die korrekte Verdrahtung. Stellen Sie sicher, dass die Last nicht die maximale Leistung überschreitet. Bei anhaltenden Problemen setzen Sie den Dimmer zurück, indem Sie die Stromversorgung für 10 Sekunden unterbrechen.

Kann ich mehrere Dimmer in einem Raum verwenden?

Ja, aber jeder Dimmer benötigt einen eigenen Neutralleiter (N). Achten Sie auf ausreichende Belüftung, da die Dimmer Wärme abgeben.

Wie reinige ich den Dimmer-Einsatz?

Reinigen Sie die Oberfläche mit einem trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Wasser.

Wo finde ich die Bedienungsanleitung?

Die vollständige Bedienungsanleitung steht als PDF auf der Website von TechniSat oder unter notice-facile.com zum Download bereit.

BEDIENUNGSANLEITUNG Dimmer-Einsatz M hellgrau TECHNISAT

Bewahren Sie die Bedienungsanleitung für einen späteren Gebrauch und späteres Einlernen des Produktes sorgfältig auf.

TechniSat

1 Sicherheitshinweise....4

1.1 Verwendete Zeichen und Symbole......4

1.2 Bestimmungsgemäßer Gebrauch....6

1.3 Sicherer Umgang mit Smart-Home Produkten....6

2 Besonderheiten....11

3 Abbildungen....12

4 Anschluss Diagramm....14

4.2 Klemme anschließen....17

5 Einbindung in das Z-Wave Netzwerk (Hinzufügen/Inclusion) 18

5.1 SmartStart Einrichtung....18

5.2 Manuelle Einrichtung....19

5.3 Gerät aus dem Netzwerk entfernen....20

5.4 Gerät zurücksetzen....20

6 Konfiguration....21

7 Unterstützte Assoziationsgruppen 22

10 Unterstützte Z-Wave Command Classes 24

13 Technische Daten....28

Vorwort

Sehr geehrte Kunden,

vielen Dank, dass Sie sich für ein Smart-Home Produkt von TechniSat entschieden haben.

Die vorliegende Bedienungsanleitung soll Ihnen helfen, die umfangreichen Funktionen Ihres neuen Gerätes kennen zu lernen und optimal zu nutzen. Sie hilft Ihnen beim bestimmungsgemäßen und sicheren Gebrauch. Sie richtet sich an jede Person, die das Gerät installiert, bedient, reinigt oder entsorgt. Bewahren Sie die Bedienungsanleitung für einen späteren Gebrauch sorgfältig auf.

Eine aktuelle Version der Bedienungsanleitung finden Sie im Downloadbereich Ihres Produktes auf der TechniSat-Webseite www.technisat.de.

Wir wünschen Ihnen viel Freude mit Ihrem TechniSat Smart-Home Produkt!

Ihr

TechniSat Team

1 Sicherheitshinweise

1.1 Verwendete Zeichen und Symbole

In dieser Bedienungsanleitung:

Kennzeichnet einen Sicherheitshinweis, der bei Nichtbeachtung zu schweren Verletzungen oder zum Tod führen kann. Beachten Sie die folgenden Signalwörter:

GEFAHR - Schwere Verletzungen mit Todesfolge

WARNUNG - Schwere Verletzungen, eventuell mit Todesfolge

ACHTUNG - Verletzungen

Kennzeichnet einen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewolltem Betrieb unbedingt beachten sollten. Des Weiteren beschreibt er weitere Funktionen zu Ihrem Gerät.

Warnung vor elektrischer Spannung. Befolgen Sie alle Sicherheitshinweise, um einen elektrischen Schlag zu vermeiden. Öffnen Sie niemals das Gerät.

Auf dem Gerät:

Benutzung in Innenräumen - Geräte mit diesem Symbol sind nur für die Verwendung in Innenräumen geeignet.

Schutzklasse II - Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehende doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden.

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Elektronische Geräte/Akkus gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2012/19/EU des Europäischen Parlaments und Rates vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte - fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

1.2 Bestimmungsgemäßer Gebrauch

Mit dem TechniSat Dimmer ist es möglich, die Helligkeit einer Lampe, über Smart Home oder am Gerät selber, zu regeln. Des Weiteren kann gleichzeitig der Stromverbrauch ermittelt werden oder ganze Szenen über Smart Home gesteuert werden. Der Dimmer darf nur in geeigneten Unterputz-Dosen (DIN 49073-1) installiert werden.

1.3 Sicherer Umgang mit Smart-Home Produkten

Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten.

Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerätes.

WARNUNG!

Dieses Gerät ist nur für den Einbau bestimmt.

Nur ausgebildetes Fachpersonal (Elektrofachkraft) darf Geräte ohne Stecker anschließen.

Es besteht die Gefahr eines elektrischen Schlages!

WARNUNG!

Das Gerät darf nur im stromlosen Zustand installiert werden.

Schalten Sie die Sicherung aus und sichern Sie sie gegen unbeabsichtigtes Einschalten.

Es besteht die Gefahr eines elektrischen Schlages!

WARNUNG!

Öffnen Sie niemals das Gerät! Das Berühren Spannung führender Teile ist lebensgefährlich!

Beachten Sie alle nachfolgenden Hinweise zur bestimmungsgemäßen Nutzung des Gerätes und um Gerätedefekten und Personenschäden vorzubeugen.

- Reparieren Sie das Gerät nicht selbst. Eine Reparatur darf nur von geschultem Fachpersonal durchgeführt werden. Wenden Sie sich an unsere Kundendienststellen.

- Das Gerät darf nur in den dafür angegebenen Umgebungsbedingungen betrieben werden.

- Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus (Schutzklasse IP20). Ist Wasser in das Gerät gelangt, schalten Sie es aus und verständigen Sie den Service.

- Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen.

- Bei auffälligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen Fehlfunktionen,

Beschädigungen an Gehäuse unverzüglich den Service verständigen.

- Das Gerät darf nur an eine Netzspannung von 230 V\~, 50 Hz (+/- 10%) angeschlossen werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.

- Wenn das Gerät Schäden aufweist, darf es nicht in Betrieb genommen werden.

• Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Duschen, Swimmingpools oder fließendem/spritzendem Wasser in Betrieb (Schutzklasse IP20). Es besteht die Gefahr eines elektrischen Schlages und/oder Gerätedefekten. Badinstallationen dürfen nur durch ausgebildetes Fachpersonal unter Einhaltung der gültigen Normen und Vorschriften durchgeführt werden.
• Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen. Die Anschlusskontakte nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.
• Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen.
• Es ist verboten Umbauten am Gerät vorzunehmen.

1.3.1 Rechtliche Hinweise

Hiermit erklärt TechniSat, dass der Funkanlagentyp Dimmer der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

http://konf.tsat.de/?ID=22945

TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar.

Änderungen und Druckfehler vorbehalten. Stand 03/21. Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. Die jeweils aktuelle Version der Anleitung erhalten Sie im PDF-Format im Downloadbereich der TechniSat-Homepage unter www.technisat.de.

TechniSat ist eine eingetragene Marke der:

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

Z-Wave und Z-Wave Plus sind eingetragene Marke der Silicon Laboratories.

Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

1.3.2 Servicehinweise

Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen. Bitte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei Gewährleistungsansprüchen wenden Sie sich bitte an den Händler des Produktes.

Für Fragen und Informationen oder wenn es mit diesem Gerät zu einem Problem kommt, ist unsere Technische Hotline:

Mo. - Fr. 8:00 - 18:00 unter Tel.:

03925/9220 1800 erreichbar.

Reparaturaufträge können auch direkt online unter www.technisat.de/reparatur, beauftragt werden.

Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift:

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

2 Besonderheiten

• Unterputz Dimmer
• Energieverbrauchsmessung
• Szenenschalter
• Z-Wave Plus
• Security S2
• SmartStart
• Überlastungsschutz
• Kompatibel zu vielen deutschen Schaltersystem-Herstellern*:

Merten - M1 Serie,

Busch-Jaeger - Duro 2000 Serie,

Gira - System 55 Serie,

Dieses Gerät kann in jedem Z-Wave Netzwerk und mit anderen Z-Wave zertifizierten Geräten anderer Hersteller betrieben werden. Nicht batteriebetriebenen Geräte innerhalb des Z-Wave Netzwerks fungieren herstellerunabhängig als Repeater, um die Reichweite und Zuverlässigkeit des Netzes zu erhöhen.

Dieses Gerät ist ein gesichertes Z-Wave Plus Produkt, welches über verschlüsselte Z-Wave Plus Nachrichten mit anderen gesicherten Z-Wave Plus Produkten kommunizieren kann.

* Modellabhängig, siehe Aufkleber auf der 1. Seite.

3 Abbildungen

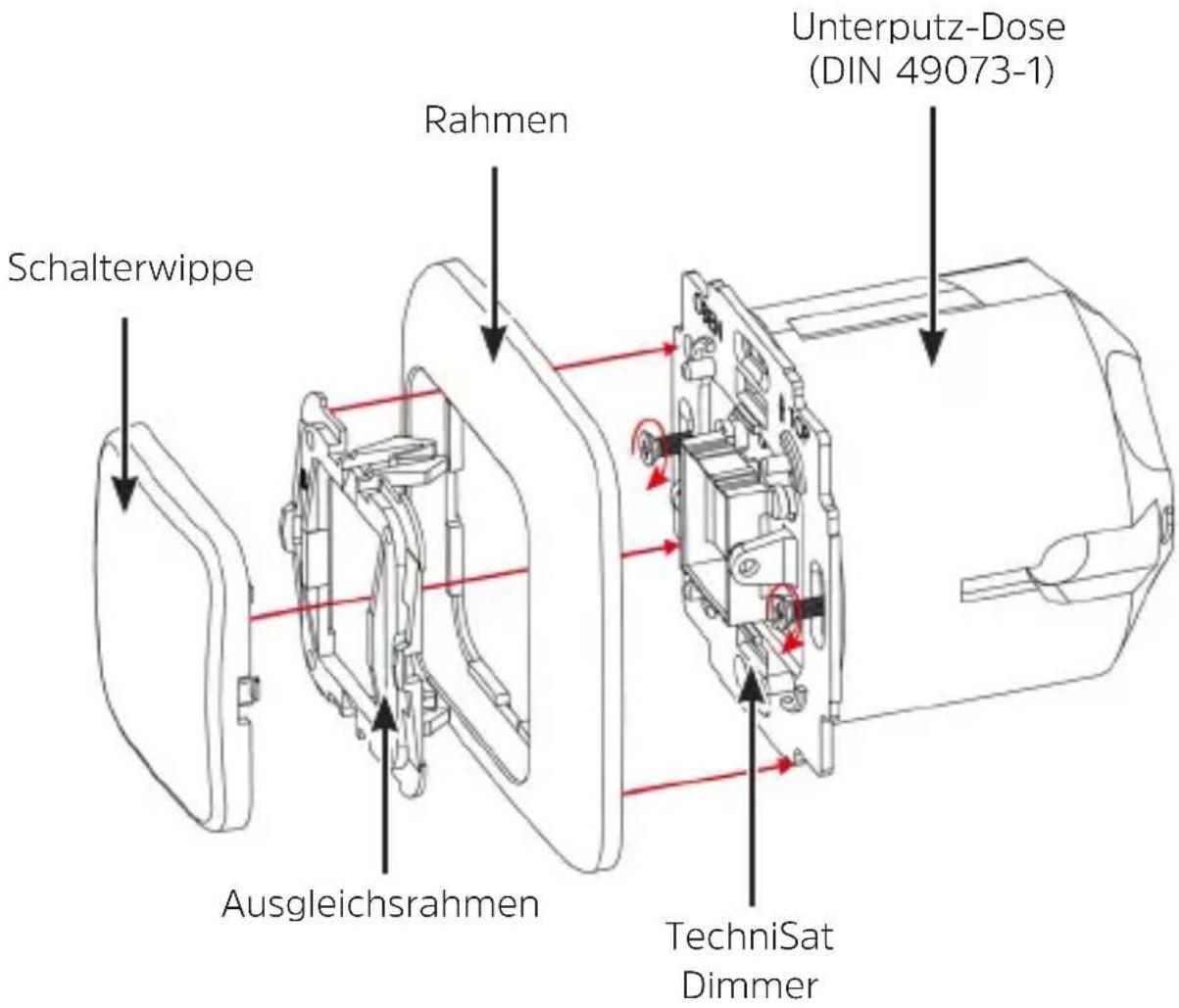

Vorderseite (im Beispiel: Busch-Jaeger)

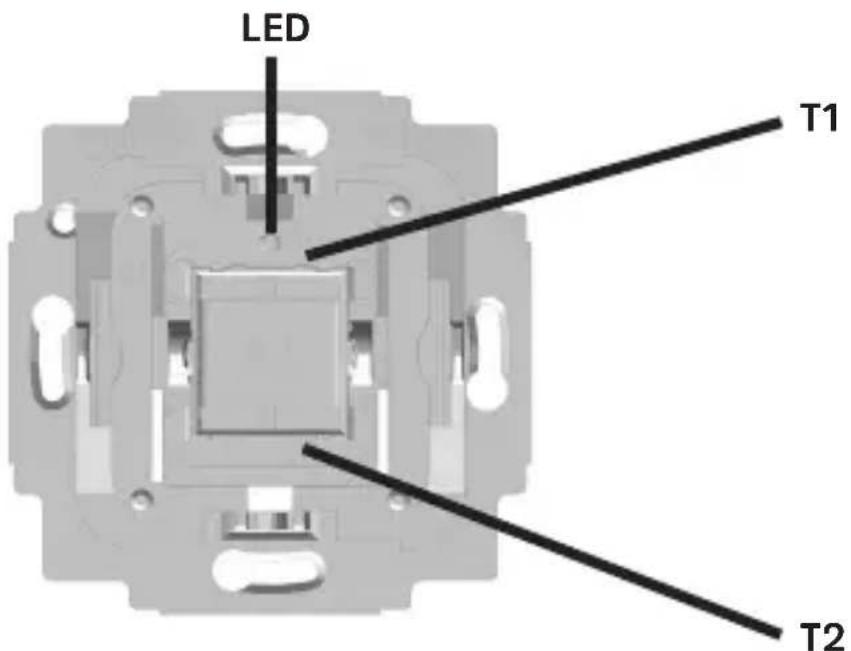

T1 Obere Tastposition (kurz Drücken = An, gedrückt halten - hell Dimmen)

T2 Untere Tastposition (gedrückt halten - Dimmen) (kurz Drücken = Aus, gedrückt halten - dunkel Dimmen)

Rückseite

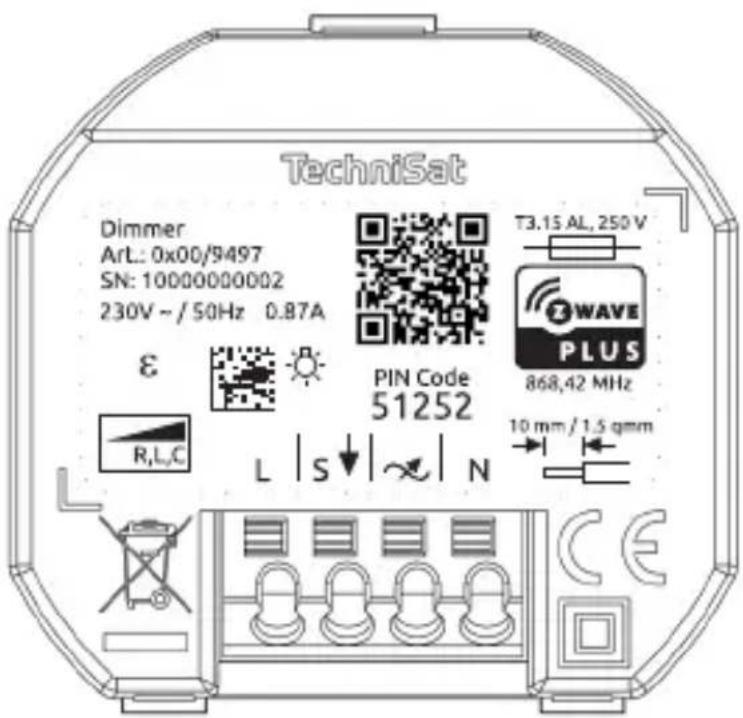

L Phase

Geschalteter, dimmbarer Ausgang (zum Verbraucher) (T1 - T2)

N Neutral

S Nebenstelleneingang

4 Anschluss Diagramm

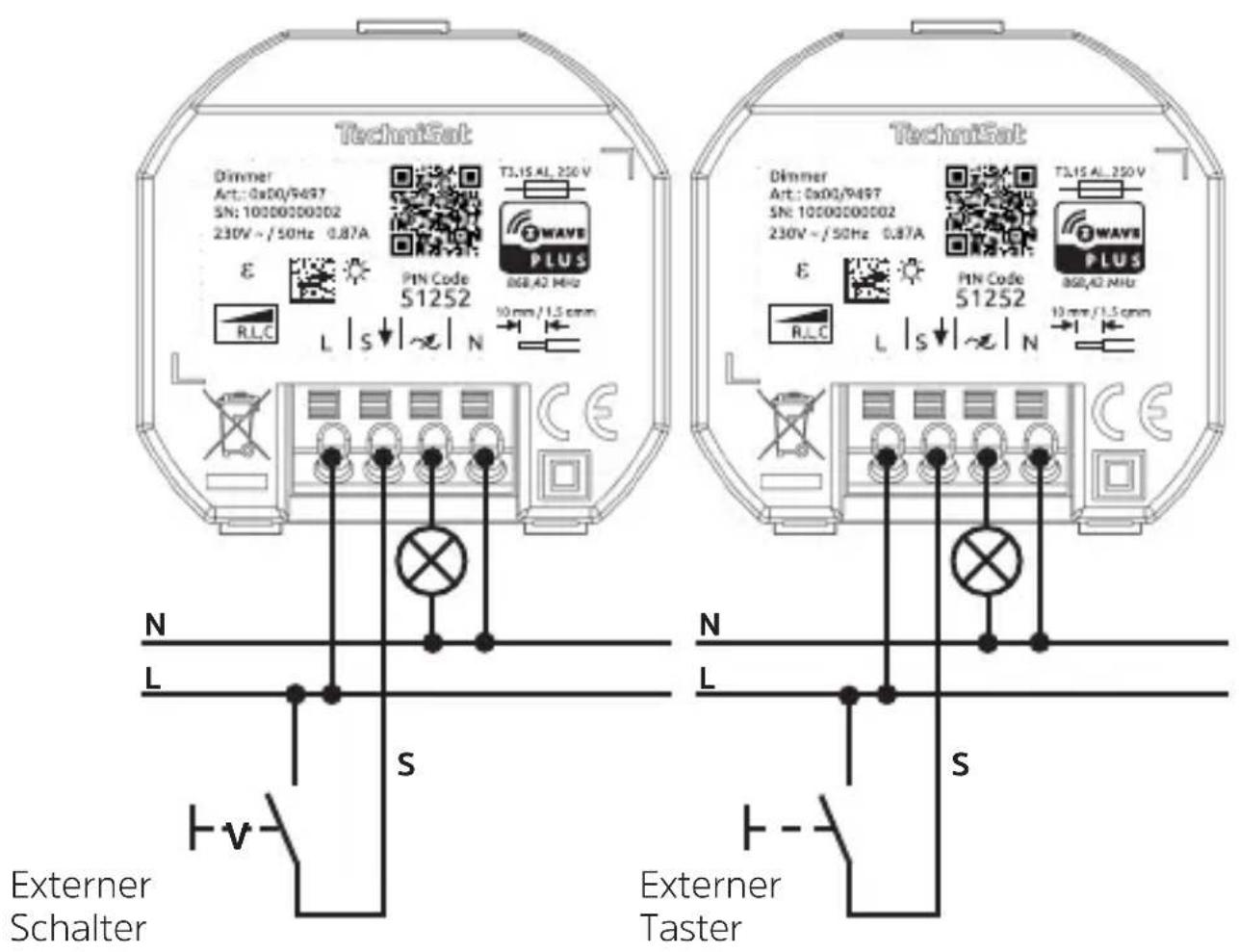

Anschlussbeispiele:

Beachten Sie die Konfiguration des Parameter 5 auf Seite 22. Dieser legt fest, ob Sie am Nebenstelleingang einen Taster oder Schalter verwenden.

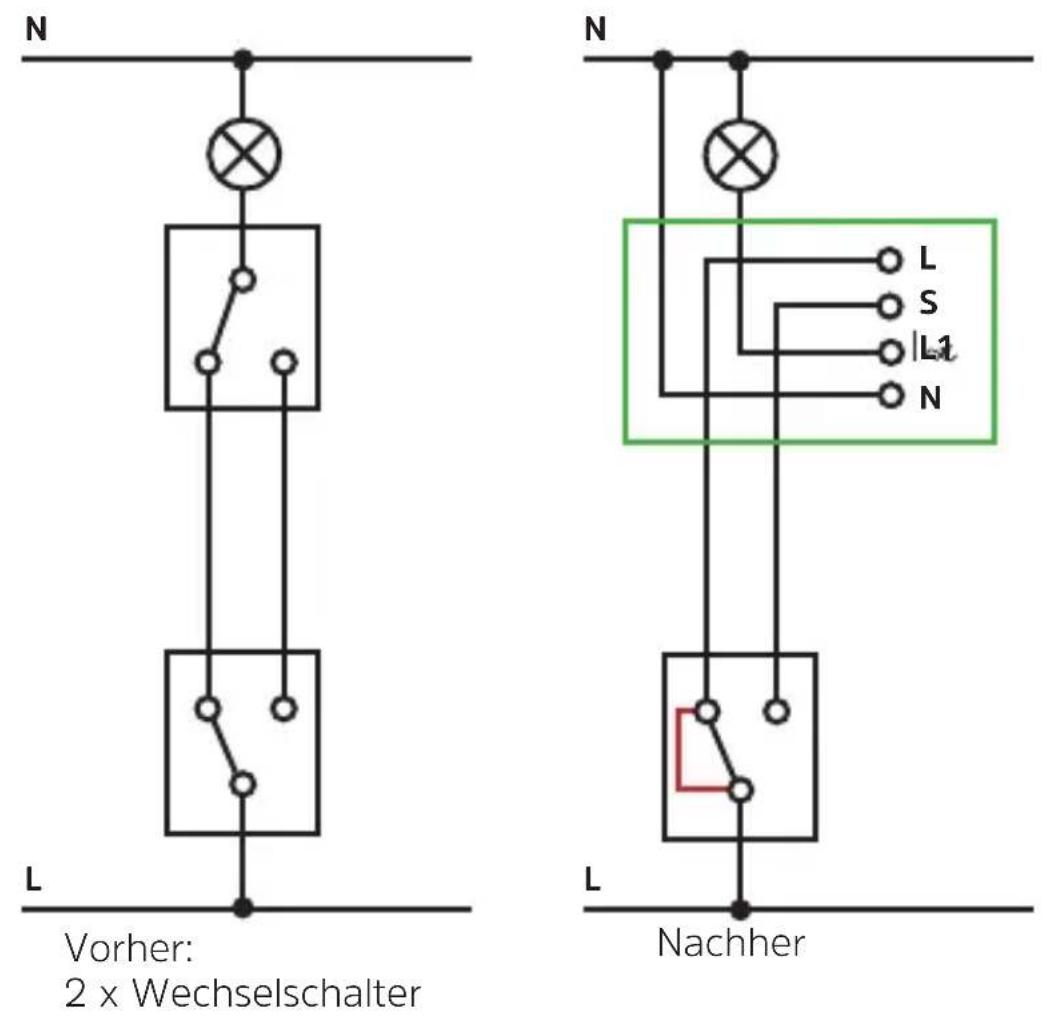

Umrüstung Bestandsschaltung mit 2 x Wechselschalter auf 1 x Wechselschalter und 1 x TechniSat Dimmer.

Vorher:
2 x Wechselschalter
Nachher

Der bestehende Wechselschalter muss in diesem Anschlussbeispiel gebrückt werden.

4.1 Installation

4.2 Klemme anschließen

Die Klemme am Dimmer ist für Kabel mit 1,5 mm² (fest) oder 1 mm² (flexibel mit Klemmhülse) ausgelegt.

Der Leiter muss auf 10 mm abisoliert werden.

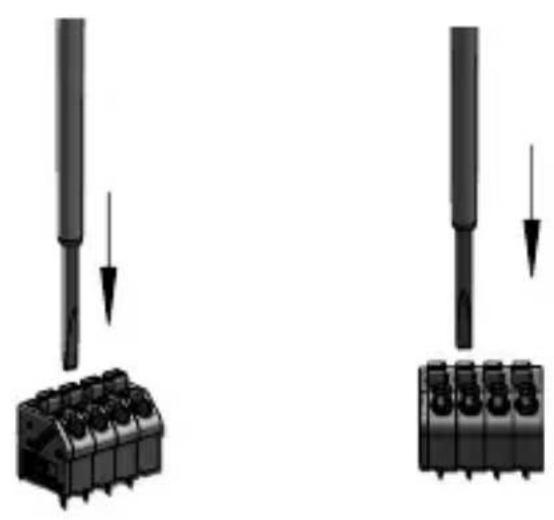

Der Leiter kann per Drückerbetätigung mit geeignetem Werkzeug, z.B. Schlitz-Schraubendreher 2,5 x 0,4 mm, angeschlossen und wieder gelöst werden.

5 Einbindung in das Z-Wave Netzwerk (Hinzufügen/Inclusion)

5.1 SmartStart Einrichtung

Durch die SmartStart Technologie ist es möglich, Ihr Z-Wave Produkt mittels einscannen eines QR-Codes, Ihrem Z-Wave Netzwerk hinzuzufügen. Der QR-Code befindet sich auf der Rückseite des Produktes, auf der Frontseite dieser Anleitung oder auf dem Gerätekarton und wird über den primären Z-Wave Controller und der Smartphonekamera eingescannt. Nach dem Einscannen kann es bis zu 10 Minuten dauern, bis Ihr neues Gerät Ihrem Z-Wave Netzwerk hinzugefügt wird.

1. Der Z-Wave SmartStart QR-Code befindet sich auf der Rückseite des TechniSat Dimmers, auf der Frontseite dieser Anleitung oder auf dem Gerätekarton.
2. Aktivieren Sie die SmartStart-Funktion in Ihrem primären Z-Wave Controller und folgen Sie den Bedienschritten zum Hinzufügen eines Gerätes.

WARNUNG!

Nur ausgebildetes Fachpersonal (Elektrofachkraft) darf Geräte ohne Stecker anschließen. Es besteht die Gefahr eines elektrischen Schlages!

1. Bauen Sie den TechniSat Dimmer an seiner vorgesehene Stelle ein.

WARNUNG!

Das Gerät darf nur im stromlosen Zustand installiert werden.

Schalten Sie die Sicherung aus und sichern Sie sie gegen unbeabsichtigtes Einschalten.

Es besteht die Gefahr eines elektrischen Schlages!

1. Nachdem die Verkabelung und Stromversorgung ordnungsgemäß hergestellt wurde, schalten Sie die Sicherung wieder ein.
2. Nach dem wiederherstellen der Stromversorgung, kann es bis zu 10 Minuten dauern, bis der TechniSat Dimmer Ihrem Z-Wave Netzwerk hinzugefügt wird.

5.2 Manuelle Einrichtung

WARNUNG!

Nur ausgebildetes Fachpersonal (Elektrofachkraft) darf Geräte ohne Stecker anschließen.

Es besteht die Gefahr eines elektrischen Schlages!

1. Bauen Sie den TechniSat Dimmer an seiner vorgesehene Stelle ein.

WARNUNG!

Das Gerät darf nur im stromlosen Zustand installiert werden. Schalten Sie die Sicherung aus und sichern Sie sie gegen unbeabsichtigtes Einschalten.

Es besteht die Gefahr eines elektrischen Schlages!

1. Nachdem die Verkabelung und Stromversorgung ordnungsgemäß hergestellt wurde, schalten Sie die Sicherung wieder ein.

2. Setzen Sie Ihren primären Z-Wave Controller in den Inclusions-Modus (hinzufügen) und folgen Sie den Bedienschritten.

3. Drücken Sie die obere Tastposition (T1) 3 X innerhalb von einer Sekunde.
4. Die LED leuchtet rot, während der TechniSat Dimmer dem Z-Wave Netzwerk hinzugefügt wird.
5. Nach erfolgreicher Einrichtung leuchtet die LED für 5 Sekunden grün auf.

5.3 Gerät aus dem Netzwerk entfernen

1. Setzen Sie Ihren primären Z-Wave Controller in den Exclusions-Modus (entfernen) und folgen Sie den Bedienschritten.
2. Drücken und halten Sie die obere Tastposition (T1) für mindestens 10 Sekunden.
3. Die LED leuchtet rot während der Auslern-Prozess läuft.
4. Die LED leuchtet grün, nachdem das Gerät erfolgreich aus dem Z-Wave Netzwerk entfernt wurde.

5.4 Gerät zurücksetzen

Verwenden Sie den Reset nur für den Fall, wenn ein primärer Z-Wave Controller fehlt oder er nicht mehr funktionsfähig ist.

Der Reset-Vorgang löscht den Speicher des Gerätes einschließlich der Z-Wave Netzwerkcontroller Informationen.

1. Drücken und halten Sie die untere Tastposition (T2) mindestens 20 Sekunden lang gedrückt.

2. Nach erfolgreicher Zurücksetzung leuchtet die LED abwechselnd rot/grün für etwa 5 Sekunden.

6 Konfiguration

Folgende Einstellungen können vorgenommen werden. Die Konfiguration erfolgt über den primären Z-Wave Controller.

Parameter	Beschreibung Größe	(Bytes)	Wert Standard
1 Aktiviert/DeaktiviertZentrale SzenenBenachrichtigung für2x-5x faches drücken		1 0 - Deaktiviert1 - Aktiviert		1
2 Intervall der aktuellenStromverbrauch-Meldung		2 0 - Deaktiviert unaufgeforderte Meldungen3 ... 8640(30 Sekunden - 1 Tag)		3 (30s)
3 Intervall der aktuellenEnergieverbrauch-Meldung		2 0 - Deaktiviert unaufgeforderte Meldungen10 ... 30240 (10 Minuten- 3 Wochen)		60(1 Stunde)
4 Funktion derTastpositionen T1u. T2		1 0 - T1 schaltet Ausgang|an,T2 schaltet Ausgang|aus.1 - T1 & T2 schalten|an/aus.		0
5 Schalterkonfigurationam Nebenstellen-Eingang S		10 - Schalter1 - Taster		0
6 Zentrale SzenenBelegung aufNebenstellen-Eingang S		11 - legt $ auf dieZentrale Szene von T12 - legt S auf dieZentrale Szene von T23- legt S auf eine eigeneZentrale Szene		1

7 Unterstützte Assoziationsgruppen

ID Name MaximaleGruppen-Mitglieder			CC-Commands
1 Lifeline 1 - Device Reset Locally			Notification- Central Scene notification- Meter Report- Multilevel Switch Report- Notification Report
2 Switch State		10 - Basic Set

Mitglieder der Assoziationsgruppe 2 werden mit Basic_Set Befehlen der Basic Command Class gesteuert.

Die Basic_Set Befehle spiegeln den Dimmzustand des Gerätes, d.h. wird der Dimmer auf einen Dimmwert gesetzt, wird dieser Dimmwert and Mitglieder der Assoziationsgruppe 2 gesandt.

Wird über das Halten der Gerätetasten gedimmt, d.h. der Dimmer dimmt bis zum Loslassen der Taste oder bis die minimale/maximale Helligkeit erreicht ist, wird zu Beginn des Dimmens ein Basic_Set, das der aktuellen Dimmrichtung (heller/dunkler) entspricht, mit dem minimalen/maximalen Dimmwert an Mitglieder der Assoziationsgruppe 2 gesendet.

Wird das Dimmern über die Gerätetasten vor Erreichen der minimalen/maximalen Helligkeit durch loslassen der Gerätetaste beendet, wird ein zusätzliches Basic_Set mit dem aktuellen Dimmwert an Mitglieder der Assoziationsgruppe 2 gesandt.

Notification Ereignis Beschreibung
Power Management (0x08)	Inaktiv (0x00) Kein Ereignis erkannt/Ereignis aufgehoben
	Überlastung erkannt (0x08)	Die maximal zulässige Last an wurde überschritten

10 Unterstützte Z-Wave Command Classes

Command Class Version Benötigte Z-Wave	Sicherheitsstufe
Association 2 höchste gewährte
Association Group Information 1 höchste gewährte
Basic 2 höchste gewährte
Central Scene 3 höchste gewährte
Configuration 1 höchste gewährte
Device Reset Locally 1 höchste gewährte
Firmware Update Meta Data 4 höchste gewährte
Manufacturer Specific 2 höchste gewährte
Meter 4 höchste gewährte
Multilevel Switch 4 höchste gewährte
Notification 8 höchste gewährte
Powerlevel 1 höchste gewährte
Security 0	1 keine
Security 2	1 keine
Supervision 1 keine
Transport Service 2 keine
Version 3 höchste gewährte
Z-Wave Plus Info 2 keine

Der TechniSat Dimmer kann auch als Szenenschalter verwendet werden. In der Standardkonfiguration (Seite 21, Parameter 1) sendet der Dimmer beim Mehrfachbetätigen (kurz hintereinander) der Tastpositionen T1 und T2 Auslösebenachrichtigungen der Z-Wave Command Class Central Scene an den primären Z-Wave Controller. Beim Mehrfachbetätigen der jeweiligen Tastposition werden folgende Auslösebenachrichtigung versandt:

Tastposition T1 T2	S (Schalter am Nebenstelleneingang)
ausgelöste Szenennummer	1 2 1	oder 2	oder 3, je nach Konfiguration des Parameter 6 (Seite 21)

Die folgenden Tastenattribute werden für alle Szenennummern in der Auslösebenachrichtigung verwendet:

Tastposition (T1/T2/S) gedrückt	Z-Wave Tastenattribut
zwei mal Taste zwei mal gedrückt
drei mal Taste drei mal gedrückt
vier mal Taste vier mal gedrückt
fünf mal Taste fünf mal gedrückt

12 Firmware-Update

Die Firmware des TechniSat Dimmer kann über das Z-Wave Netzwerk aktualisiert werden. Zur Sicherheit muss eine Aktualisierung am TechniSat Dimmer manuell bestätigt werden.

Gehen Sie wie folgt vor, um die Firmware zu aktualisieren:

1. Beachten Sie alle Hinweise und Einblendungen an Ihrem primären Z-Wave Controller.
2. Führen Sie an Ihrem primären Z-Wave Controller eine Firmwareversionabfrage des TechniSat Dimmers durch.
3. Die Status-LED am TechniSat Dimmer leuchtet für etwa 10 Sekunden rot, sobald die Firmwareversionsabfrage empfangen wurde.
4. Drücken Sie T1 oder T2, während die Status-LED rot leuchtet, um die Aktualisierungsanfrage zu bestätigen. Die Status-LED leuchtet nun für ca. 10 Sekunden grün.
5. Während die Status-LED grün leuchtet, können Sie die Aktualisierung der Firmware des TechniSat Dimmers an Ihrem primären Z-Wave Controller starten.

13 Technische Daten

Besonderheiten Unterputz Dimmer	Z-Wave PlusSecurity S2SmartStartÜberlastungsschutzKompatibel zu vielen deutschen Schaltersystem-Herstellern*:Merten - M1 Serie,Busch-Jaeger - Duro 2000 Serie,Gira - System 55 Serie,
Stromversorgung 230 VAC ± 10 %
Frequenz 50 Hz ± 10 %
Nebenstelleneingang S Stromversorgung: 230 VAC / 50 Hz± 10%Stromverbrauch: ≤ 35 mW
Nennlaststrom des Ausgangs 0.87 A
Ausgangsleistung- minimale Last- ohmsche Last- kapazitive Last- induktive Last	1 W200 W200 VA200 VA (cos phi > 0,95(0 < phi < 18°) falls Transformatoreingesetzt wird)
Stromverbrauch (ohne Last) < 0,5 W
Schaltelement	Halbleiter ε (MOSFET)
Überlastabschaltung ≥ 250 VA oder MOSFET Temperatur ≥ 80°
Betriebshöhe < 2000 m NN
IEC Schutzklasse II
Schutzart (Gehäuse) IP20
Messgenauigkeit (Leistung)1 W - 200 W ±3 %
Status LED Rot = Gerät wird im Netzwerk angemeldet.Rot-Blinkt = Überlast erkannt.Grün (5 Sekunden) = Gerät erfolgreich angemeldet.
Z-Wave FrequenzSendeleistung	868,42 MHz4 dBm
UmgebungsbedingungenBetrieb	Temperatur: +5 °C - +35 °CLuftfeuchtigkeit: 10 % - 75 % RH
UmgebungsbedingungenLagerung & Transport:	Temperatur: -20 °C - +60 °CLuftfeuchtigkeit: 5 % - 90 % RHnicht kondensierend

Abmessungen (BxHxT) 70 mm x 70 mm x 45 mm

* Modellabhängig, siehe Aufkleber auf der 1. Seite.
