PTL 1001 - Durchlauferhitzer und Warmwasserbereiter N'oveen - Kostenlose Bedienungsanleitung

Produkttyp	Durchlauferhitzer (Armaturenmontage)
Marke	N'oveen
Modell	PTL 1001
Spannung	220 – 240 V / 50 Hz
Leistung	3000 – 3600 W
Durchflussmenge	2 – 2.5 L/min
Betriebsdruck	0.04 – 0.6 MPa
Produktabmessungen (B x T x H)	25 x 14.5 x 6 cm
Verpackungsabmessungen (B x T x H)	26 x 31.5 x 12 cm
Nettogewicht / Bruttogewicht	0.75 kg / 1.15 kg
Installationstyp	Wandmontage oder Tischaufstellung; muss horizontal montiert werden
Temperaturregelung	Drehgriff mit 150° Bereich; Kaltwasserbereich 60°, Warmwasserbereich 60°, Mitte 30° (kein Wasser)
Anzeige	Digitale Temperaturanzeige; leuchtet beim Heizen auf, erlischt im Kaltwasserbereich
Heizelement	Sofortaufheizung; Heizgerät arbeitet nur bei Wasserfluss
Material	Edelstahl (Gehäuse und Auslauf) (basierend auf Bildern)
Sicherheitsmerkmale	Erfordert geerdete Steckdose; kein Verlängerungskabel verwenden; Überhitzungsschutz (automatische Abschaltung bei Nicht-Eintauchen); Trennung bei Frostgefahr erforderlich
Wartung	Luftsprudler regelmäßig reinigen; Heizrohr mit Zahnbürste reinigen; vor Reinigung immer Netzstecker ziehen
Wasseranschluss	Direkter Anschluss an die Wasserleitung über Überwurfmutter; keine zusätzlichen Düsen oder Drosseln anbringen
Stromkabel	Muss bei Beschädigung durch qualifiziertes Personal ersetzt werden
Verwendung	Nur für den Innenbereich; nicht geeignet für Personen mit eingeschränkten Fähigkeiten ohne Aufsicht

Häufig gestellte Fragen - PTL 1001 N'oveen

Welche Stromanforderungen gelten für den PTL 1001?

Der PTL 1001 benötigt eine Spannung von 220 – 240 V / 50 Hz und eine Stromversorgung von 3000 – 3600 W. Stellen Sie sicher, dass der dedizierte Stromkreis und die Sicherung den Nennstrom verkraften.

Welcher Mindestwasserdruck ist erforderlich?

Das Gerät benötigt einen Betriebsdruck von 0.04 – 0.6 MPa. Liegt der Druck unter 0.04 MPa, wird das Wasser möglicherweise nicht erhitzt oder die Anzeige leuchtet nicht auf.

Wie installiere ich den Durchlauferhitzer?

Installieren Sie das Gerät horizontal entweder an der Wand oder auf einem Tisch stehend. Schließen Sie es mit der beiliegenden Überwurfmutter an die Kaltwasserleitung an. Stellen Sie sicher, dass ein Sicherheitsventil im Wassersystem vorhanden ist. Überprüfen Sie nach der Installation auf Lecks und schließen Sie es dann an eine geerdete Steckdose an.

Warum heizt das Wasser nicht auf?

Überprüfen Sie, ob die Stromversorgung angeschlossen ist und der Wasserdruck mindestens 0.04 MPa beträgt. Stellen Sie außerdem sicher, dass der Hebel in den Warmwasserbereich gedreht ist. Wenn das Problem weiterhin besteht, überprüfen Sie den Leitungsschutzschalter.

Wie reinige ich den Luftsprudler?

Schrauben Sie den Luftsprudler ab und spülen Sie ihn unter Hochdruckwasser. Bei Verstopfung die Löcher mit einer Nadel reinigen. Vor der Reinigung immer den Netzstecker ziehen.

Was soll ich tun, wenn die Temperaturanzeige nicht leuchtet?

Dies kann auf niedrigen Wasserdruck (< 0.04 MPa), einen Stromkreisfehler oder eine defekte Armatur hinweisen. Überprüfen Sie den Wasserdruck und den Stromkreis. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Servicetechniker.

Kann ich ein Verlängerungskabel mit diesem Heizgerät verwenden?

Nein. Die Anleitung besagt ausdrücklich: Keine Verlängerungskabel verwenden, um das Heizgerät anzuschließen. Verwenden Sie nur direkt eine geerdete Steckdose.

Wie stelle ich die Wassertemperatur ein?

Drehen Sie den Hebel vorsichtig in den Warmwasserbereich (60° Bereich). Die Temperatur hängt vom Wasserfluss ab: geringerer Fluss ergibt höhere Temperatur. Die Anzeige zeigt den Heizstatus an. Nach jedem Gebrauch für 5 Sekunden in den Kaltwasserbereich drehen, um Verbrennungen beim nächsten Mal zu vermeiden.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Das Gerät muss geerdet sein. Nicht an einen stark belasteten Stromkreis anschließen (z. B. mit Klimaanlage oder Induktionskochfeld). Netzstecker ziehen bei Frostgefahr. Das Heizgerät nicht unter fließendem Wasser waschen. Von Kindern fernhalten.

Welche Abmessungen und welches Gewicht hat der PTL 1001?

Produktabmessungen: 25 x 14.5 x 6 cm. Nettogewicht: 0.75 kg, Bruttogewicht: 1.15 kg. Verpackungsabmessungen: 26 x 31.5 x 12 cm.

BEDIENUNGSANLEITUNG PTL 1001 N'oveen

Vielen Dank für den Kauf des Durchlauferhitzers N'OVEEN.

Bitte lesen Sie die Bedienungsanleitung vor Gebrauch sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.

Verwendung bei Minusgraden * und unsachgemäße Installation können ein Feuer verursachen!! Merken! Das

Gerät muss vertikal und horizontal montiert werden ** (je nach Modell)

*Trennen Sie das Gerät bei Minusgraden im Raum, insbesondere an saisonalen Ort wie Sommerhäusern oder Kleingärten, müssen Sie das Gerät von der Stromversorgung trennen. Das Gerät kann nicht bei Temperaturen unter Null arbeiten.

** Aufgrund der schnellen Erwärmung des Heizgeräts auf eine Temperatur über 500°C ist die Installation des Gerätes gemäß den Anweisungen (vertikal und horizontal – je nach Modell), dass die Heizung vollständig in fließendes Wasser getaucht ist.

• Die Vorrichtung ist nur für die Verwendung in Innenräumen geeignet.
- Wenn die Vorrichtung zum ersten Mal verwendet wird, Wasser laufen lassen und dann an die Stromversorgung anschließen.
• Die Temperatur des Austrittswassers sollte unter 60 Grad Celsius liegen.
- Der Wasserauslauf des Austritts darf nicht mit einer zusätzlichen Düse, einem anderen Hahn oder einer Drossel verbunden werden!
- Der Strahlregler sollte regelmäßig gereinigt werden; die Stromzufuhr muss während der Reinigung unterbrochen werden. Vorsicht walten lassen!
- Um Gefahren zu vermeiden, die elektrische Batterie nicht unter fließendem Wasser waschen, sondern nur ein leicht angefeuchtetes Tuch verwenden.
- Wenn das Gerät in Räumen verwendet wird, in denen während der Installation regelmäßig Wasser gefrieren kann, muss es jedes Mal vom Stromnetz getrennt werden.
- Sicherstellen, dass das Heizgerät an eine geerdete Steckdose angeschlossen ist, andernfalls das Gerät nicht benutzen. Zum Anschließen von Batterien keine Verlängerungskabel verwenden.
• Die Wärmvorrichtung erfordert einen Wasserdruck von 0,04 MPa - 0,6M Pa.
- Den Drehknopf nach jedem Gebrauch für 5 Sekunden auf kaltes Wasser stellen, um beim nächsten Gebrauch nicht die Hände zu verbrennen; dies kann auch die

Lebensdauer des Heizgeräts effektiv verlängern.

- Wenn das Netzkabel beschädigt ist, muss das beschädigte Kabel durch qualifiziertes Personal oder einen spezialisierten Service ersetzt werden.

- Wenn ein elektrisches Heizgerät verwendet wird, keine anderen elektrischen Geräte anschalten, die an denselben leistungsstarken Stromkreis angeschlossen sind (z. B. Klimaanlage, Induktionsherd, Wasserkocher usw.). Die Steckdose darf nicht mit anderen stark belasteten Anschlüssen verbunden werden.

- Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen bestimmt, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder wurden in die Verwendung des Geräts eingewiesen.

- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Vorbereitungen zur Montage

Da die Batterieleistung hoch ist, muss die Sicherung überprüft werden. Die maximale Belastung der Sicherung sollte dem Bedarf für den Batterie-Nennstrom entsprechen. Sicherstellen, dass sich ein Erdungskabel im Sockel der Steckdose befindet. Vor der Verwendung prüfen, ob die tatsächliche Spannung mit der auf der Batterie markierten Spannung übereinstimmt. Bei Unsicherheit bezüglich dieser Parameter, bitte eine berechtigte Person kontaktieren, um die elektrische Installation zu überprüfen.

Installationsverfahren

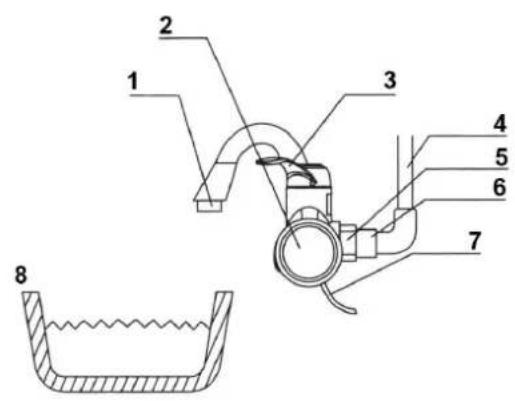

1. Das Verfahren der Wandmontage ist in Abb. 1 dargestellt:

Abb. 1

1 Strahlregler
2 Gehäuse
3 Griff - Wasserregulierung
4 Wasserversorgung
5 Verbindungsmutter
6 Verbindungsschrauben
7 Stromversorgungskabel
8 Waschbecken

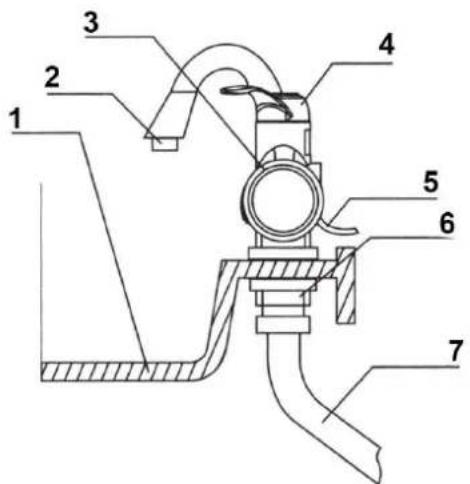

1. Das Verfahren der Standmontage ist in Abb. 2 dargestellt:

Abb. 2

4 Griff - Wasserregulierung

5 Stromversorgungskabel

6 Verbindungsmutter

7 Metall, flexibler Schlauch

Installation der Batterie – Schritt für Schritt:

1. Überprüfen, ob ein Sicherheitsventil im Wassersystem vorhanden ist, das sich vor der Batterie befinden sollte. Bei Zweifeln bitte einen Servicetechniker oder eine qualifizierte Person kontaktieren.
2. Wenn die Batterie befestigt werden muss (Abb. 2 und 3), dann so wie in der Abbildung gezeigt. Vergewissern, dass sie unbeweglich fixiert ist.
3. Überprüfen, ob alle Verbindungen gut angezogen sind.
4. Den Einstellgriff drehen und das Wasser ablassen. Die Komponenten auf Dichtheit überprüfen. Wenn es keine Lecks gibt, mit dem nächsten Schritt - Installation des Stromkreises - fortfahren.
5. Das Heizgerät an die Stromversorgung anschließen, das Kabel mit der Kabelklemme an der Wand befestigen (Stromleitung nicht beschädigen).
6. Den Bediengriff auf den Warmwasserbereich einstellen - die Digitalanzeige zeigt die Temperatur an und die Warmwasserbereitung beginnt. Den Bediengriff auf den Kaltwasserbereich stellen, das Display schaltet sich aus - das Wasser wird nicht erwärmt.
7. Bei Zweifeln jeglicher Art, bitte eine Service-Einrichtung kontaktieren.

WICHTIG!

Um den korrekten Wasserstand im Tank der Heizung sicherzustellen, muss das Gerät horizontal

installiert werden.

TECHNISCHE DATEN

MODEL	PTL 1001	PTL 1002
Spannung	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz
Leistungsentnahme	3000 – 3600 W	3000 – 3600 W
Durchflus	2 – 2,5 l / min	2 – 2,5 l / min
Arbeitsdruck	0,04 – 0,6 MPa	0,04 – 0,6 MPa
Produkt – Abmessungen	25 x 14,5 x 6 cm	14,5 x 14,5 x 26,5 cm
Abmessungen der Verpackung	26 x 31,5 x 12 cm	21 x 29,5 x 12 cm
Gewicht	0,75 / 1,15 kg N.W/G.W	0,7 / 1.01 kg N.W/G.W

Verwendung

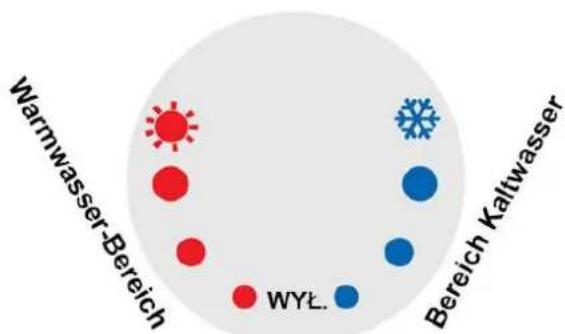

1. Griff zur Kontrolle der Wassertemperatur

Wie in der Abbildung dargestellt, hat der Hebel einen Schwenkbereich von 150°, der Warmwasserbereich beträgt 60°, der Kaltwasserbereich 60° und der mittlere Bereich 30° bedeutet kein Wasser.

Die Batterie arbeitet nach dem Prinzip der Erwärmung des fließenden Wassers - je größer der Durchfluss, desto niedriger die Temperatur. Einfach den Hebel sanft über den

Heißwasserbereich bewegen - der Wasserhahn schaltet sich ein, das fließende Wasser wird erhitzt.

Kein Wasser

2. Temperatur-Anzeige

Das Display zeigt die Temperatur der Wassererwärmung und den Status des

Wasserhahnbetriebs - Aufheizen/kein Aufheizen - an. Die Temperatur des Wassers selbst kann von der auf dem Display angezeigten Temperatur abweichen. Wenn der Hebel in den Kaltwasserbereich bewegt wird, schaltet sich die Anzeige aus.

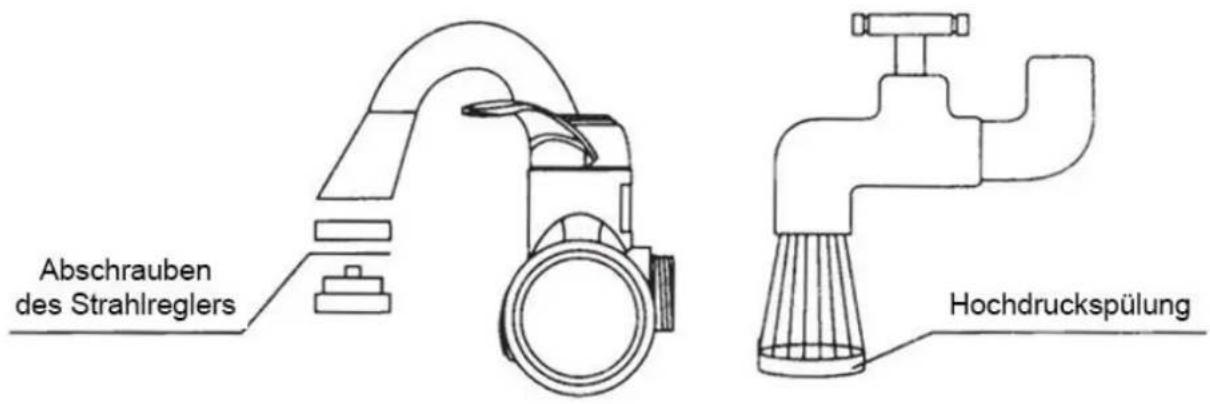

3. Reinigung des Strahlreglers

Den Strahlregler abschrauben, mit Hochdruckwasser ausspülen. Wenn das Innere des Strahlreglers nicht gereinigt werden kann, eine Nadel verwenden.

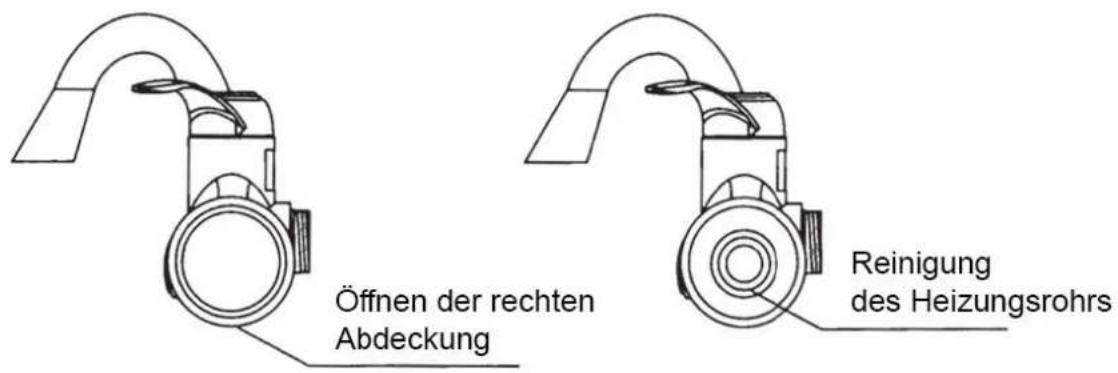

4. Reinigung des Heizungsrohrs

Die Abdeckung öffnen, das Rohr vorsichtig reinigen, z.B. mit einer Zahnbürste, anschließend mit Wasser ausspülen - wie unten dargestellt. Daran denken, vor der Reinigung den Strom abzuschalten!

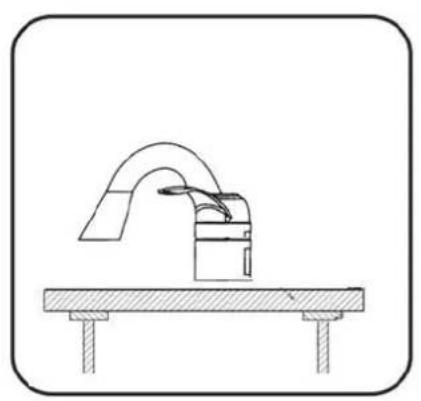

1. Sicherstellen, dass die elektrische Heizung korrekt horizontal positioniert ist.

Die Batterie muss parallel zur Tischplatte montiert werden. Dies gilt sowohl für Tisch- als auch für Wandmodelle.

Problem	Ursache	Lösung
Das Wasser erwärmt sich nicht.	Keine Stromversorgung oder der Wasserdruck ist zu niedrig.	Überprüfen Sie die Versorgung, der Mindestdruck darf nicht unter 0,04MPa liegen.
Wassertemperatur zu niedrig.	Der Wasserdruck ist zu hoch oder die Spannung zu niedrig.	Wasserfluss reduzieren, Spannung prüfen.
Hohe Wassertemperatur, niedriger Wasserdruck am Auslass.	Einlassschleuse oder niedriger Wasserdruck.	Überprüfen und entfernen Sie den Schmutz auf dem Einlassfilter, falls das Problem weiter besteht, bedeutet dies einen zu niedrigen Wasserdruck.
Die Temperaturanzeige leuchtet nicht auf.	Wasserdruck zu niedrig, Ausfall des Kreislaufsystems oder des Hahns.	Stellen Sie den richtigen Wasserdruck ein, prüfen Sie den Kreislauf, kontaktieren Sie den Service.
Während der Erwärmung schaltet sich die Stromsicherung aus.	Überlasteter Stromkreis, an den die Heizung angeschlossen ist.	Kontaktieren Sie einen Elektriker.
