GZRB 20SPL - Subwoofer Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer
Marke	Ground Zero
Modell	GZRB 20SPL
Serie	IRIDIUM
Bauweise	Bassreflex SPL-Subwoofer
Gehäusematerial	Massives MDF
Nenndurchmesser	20 cm (8")
Belastbarkeit (SPL)	1000 W
Belastbarkeit (RMS)	500 W
Impedanz	2 x 2 Ohm
Empfohlene Verstärkerleistung	400 – 1000 W RMS (@ 1Ω oder 4Ω)
Gehäusevolumen (netto)	21 L (0,74 cu.ft.)
Abmessungen (ohne Schutzbügel)	440 x 240 x 280 mm (17,32" x 9,45" x 11,02")
Membran	Verstärkte Papier-Membran
Schutzbügel	Stabile Schutzbügel
Anschlussterminal	Variabel
Ventilierung	Strömungsoptimiert
Besonderheiten	SPL-optimiert, hochbelastbar

Häufig gestellte Fragen - GZRB 20SPL Ground Zero

Wie schließe ich den GZRB 20SPL an meinen Verstärker an?

Der Subwoofer hat eine Impedanz von 2 x 2 Ohm und kann wahlweise in Reihe (4 Ohm) oder parallel (1 Ohm) geschaltet werden. Beachten Sie die Anschlussmöglichkeiten in der Bedienungsanleitung und wählen Sie die Konfiguration, die zu Ihrem Verstärker passt.

Welche Verstärkerleistung wird empfohlen?

Empfohlen wird eine Verstärkerleistung von 400 bis 1000 W RMS bei 1 oder 4 Ohm. Für den SPL-Einsatz sind höhere Leistungen möglich, jedoch erlischt dann die Garantie.

Kann der Subwoofer im Freien oder in feuchten Umgebungen verwendet werden?

Nein, der GZRB 20SPL ist für den Einsatz im Fahrzeuginnenraum konzipiert. Feuchtigkeit und extreme Temperaturen können das Gehäuse und die Membran beschädigen.

Wie reinige ich den Subwoofer?

Reinigen Sie das Gehäuse mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel. Die Membran und der Schutzbügel sollten vorsichtig abgestaubt werden.

Was ist bei der Installation im Fahrzeug zu beachten?

Bohren Sie niemals in den Tank, Bremsleitungen oder Kabel. Verlegen Sie Kabel nicht über scharfe Kanten. Halten Sie Signal- und Lautsprecherkabel fern von Antennenkabeln und Stromkabeln, um Störungen zu vermeiden.

Gilt die Garantie auch bei SPL-Wettbewerben?

Nein, bei Teilnahme an Wettbewerben oder Überlastung erlischt die Garantie. Der Subwoofer ist für den SPL-Einsatz ausgelegt, aber Schäden durch Missbrauch sind von der Garantie ausgeschlossen.

Wie entsorge ich den Subwoofer am Ende seiner Lebensdauer?

Lautsprecher enthalten magnetisierte Metalle und wertvolle Rohstoffe. Entsorgen Sie das Gerät nicht im Hausmüll, sondern bringen Sie es zu einer lokalen Recycling-Einrichtung.

Kann ich den Subwoofer mit einem Heimkino-Verstärker betreiben?

Der GZRB 20SPL ist für den 12V-Autoeinsatz optimiert. Für den Heimgebrauch benötigen Sie ein passendes Netzteil oder einen speziellen Car-Home-Adapter. Die Impedanz muss zum Verstärker passen.

Wie hoch ist der maximale Schalldruckpegel?

Der genaue Schalldruckpegel ist nicht angegeben, aber der Subwoofer ist für SPL-Anwendungen ausgelegt und kann bei entsprechender Verstärkerleistung sehr hohe Pegel erreichen (über 130 dB). Achten Sie auf Gehörschutz.

Welche Gehäusegröße wird empfohlen?

Das Gehäusevolumen beträgt netto 21 Liter. Für optimale Ergebnisse sollte das Gehäuse genau diese Größe haben oder gemäß den Vorgaben in der Anleitung angepasst werden.

BEDIENUNGSANLEITUNG GZRB 20SPL Ground Zero

Ausstattungsmerkmale / Features

• Hochwertiger Bassreflex SPL-Subwoofer
• Massives Gehäuse aus MDF
• Strömungsoptimierte Ventilierung
• Hochbelastbarer 20 cm Subwoofer
• Verstärkte Papier-Membran
• Stabile Schutzbügel
• Variables Anschlussterminal

Einleitung / Introduction

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der IRIDIUM Serie.

Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support.

Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt aufzusuchen.

Die RADIOACTIVE-Serie enthält eine breite Palette besonders effizienter Lautsprechersysteme sowie die passenden Hochleistungs-Subwoofer für die tägliche Verwendung oder auch für den SPL Einsatz. GROUND ZERO konzentrierte sich bei der Entwicklung jedes einzelnen Produkts auf die natürliche und dynamische Audiowiedergabe jeder Art von Musik. Kompakte, aber dennoch leistungsstarke Class D Verstärker vervollständigen das Angebot der Linie.

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the components

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

Technische Daten / Specifications

Modell / model	GZRB 20SPL
Belastbarkeit / power handling (SPL)	1000 Watt / Watts
Belastbarkeit / power handling (RMS)	500 Watt / Watts
Empfohlene Verstärkerleistung / recommended amplifier power	400 – 1000 W RMS (@ 1Ω oder/or 4 Ω)
Nom. Durchmesser / nom. diameter	20 cm / 8"
Impedanz / impedance	2 x 2 Ohm / ohms
Abmessungen / dimensions(ohne Schutzbügel / w/o protective bars)	440 x 240 x 280 mm17.32" x 9.45" x 11.02"
Gehäusevolumen (netto) / enclosure volume (net)	21 L / 0.74 cu.ft.

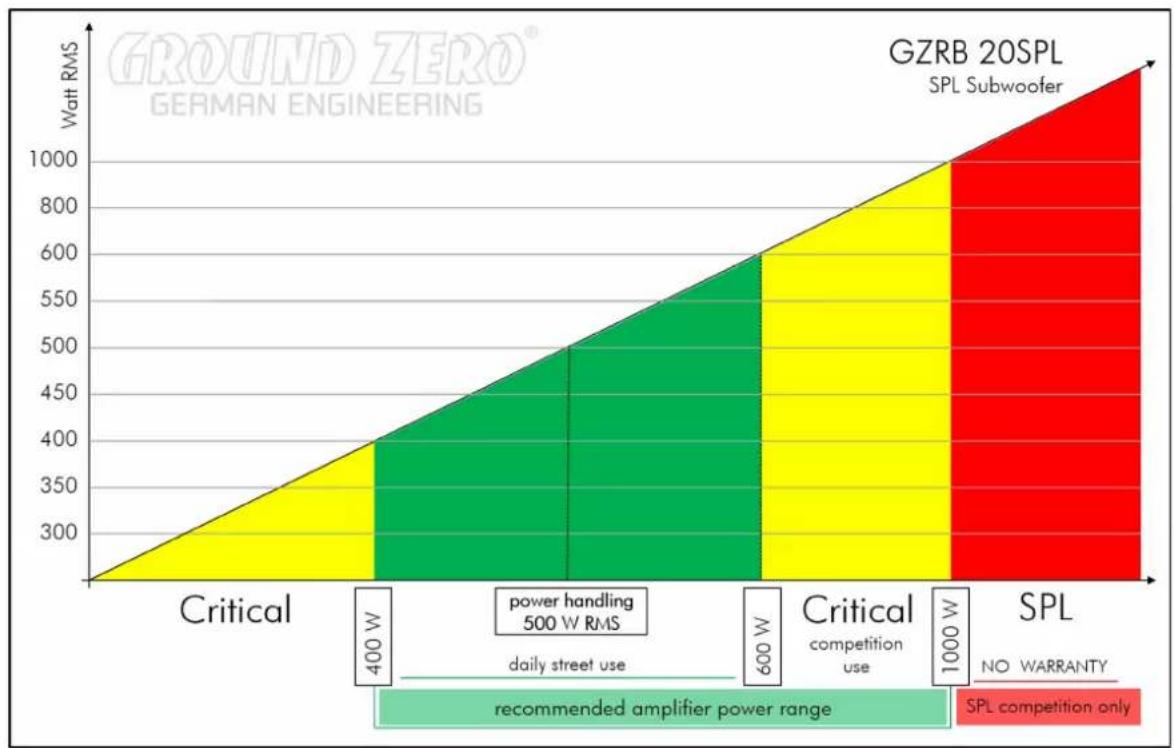

Empfohlene Verstärkerleistung / Recommended amplifier power

Anschlussmöglichkeiten / Wiring options

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt.

GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!
