Produkttyp	High-End Tief-/Mittelton-Lautsprecher
Modell	GZPK 165SQ-C
Marke	Ground Zero
Kategorie	165 mm Lautsprecher
Impedanz (nominal)	4 Ohm
Frequenzgang	40 Hz – 5 kHz
Belastbarkeit (RMS)	140 Watt (bei 12 dB/Okt HPF @ 60 Hz)
Belastbarkeit (max.)	200 Watt (bei 12 dB/Okt HPF @ 60 Hz)
Wirkungsgrad (SPL)	88.5 dB
Resonanzfrequenz	38 Hz
Membranmaterial	Keramikbeschichtetes Aluminium
Korbmaterial	Aluminium-Druckguss
Schwingspule	38 mm CCA (kupferbeschichtetes Aluminium)
Antrieb	Neodym-Ferrit Hybridsystem
Sicke	NBR Gummi
Anschlussterminal	Vergoldetes GZ-Design Schraub-Terminal
Schutzgitter	GZ-Design Hexagon-NRG Schutzgitter mit Logo-Option
Magnetabdeckung	Verchromtes Aluminium
Optimierung	Mittels Klippel® Mess-System
Seriennummer	Vorhanden (am Produkt)
Einbauort	Fahrzeugtüren oder -seitenverkleidungen (typisch)
Gewicht (ca.)	2 kg (Schätzung)
Abmessungen (Durchmesser)	165 mm (Nenngröße)

Häufig gestellte Fragen - GZPK 165SQ-C Ground Zero

Wie schließe ich den GZPK 165SQ-C richtig an?

Der Lautsprecher sollte an einen geeigneten Verstärker angeschlossen werden. Verwenden Sie ein 2-Wege- oder 3-Wege-Setup mit Aktivweichen oder DSP, wie in der Bedienungsanleitung beschrieben. Achten Sie auf die korrekte Polarität und ausreichende Kabelquerschnitte.

Welche Verstärkerleistung wird empfohlen?

Der Lautsprecher hat eine RMS-Belastbarkeit von 140 Watt und eine maximale Belastbarkeit von 200 Watt. Ein Verstärker mit einer Leistung zwischen 100 und 200 Watt RMS pro Kanal ist ideal.

Kann ich den Lautsprecher in einer 3-Wege-Konfiguration verwenden?

Ja, der GZPK 165SQ-C ist für 2-Wege- und 3-Wege-Setups geeignet. Verwenden Sie entsprechende Frequenzweichen oder einen DSP, um die Frequenzbereiche korrekt zu trennen.

Wie reinige ich den Lautsprecher?

Reinigen Sie die Membran und den Korb vorsichtig mit einem weichen, trockenen Tuch. Vermeiden Sie aggressive Reinigungsmittel, da diese die Beschichtung beschädigen könnten.

Was bedeuten die technischen Parameter wie Qms und Vas?

Diese Thiele-Small-Parameter beschreiben das Tieftonverhalten des Lautsprechers. Qms ist die mechanische Güte, Vas das äquivalente Luftvolumen. Sie sind wichtig für die Gehäuseplanung, falls eine Box verwendet wird.

Ist der Lautsprecher für den Einbau in Türen geeignet?

Ja, der GZPK 165SQ-C ist als 165-mm-Lautsprecher für den Einbau in Fahrzeugtüren oder -seitenverkleidungen konzipiert. Achten Sie auf ausreichende Einbautiefe und Schallschutz.

Welche Sicherheitshinweise muss ich beachten?

Halten Sie Verpackung und Kleinteile von Kindern fern. Vermeiden Sie Dauerbelastung über 85 dB, um Gehörschäden zu vermeiden. Kabel nicht über scharfe Kanten führen und nicht in der Nähe von Antennenkabeln verlegen.

Kann ich den Lautsprecher im Freien verwenden?

Der Lautsprecher ist für den Innenraum von Fahrzeugen ausgelegt und nicht für den Außenbereich. Feuchtigkeit und extreme Temperaturen können die Lebensdauer verkürzen.

Gibt es Ersatzteile für den GZPK 165SQ-C?

Ersatzteile wie Membranen oder Schwingspulen sind möglicherweise über den Fachhandel erhältlich. Kontaktieren Sie den Ground Zero Kundendienst für spezifische Anfragen.

Wie entsorge ich den Lautsprecher am Ende seiner Lebensdauer?

Lautsprecher enthalten magnetisierte Metalle und wertvolle Rohstoffe. Entsorgen Sie ihn nicht über den Hausmüll, sondern bringen Sie ihn zu einer lokalen Recycling-Einrichtung.

BEDIENUNGSANLEITUNG GZPK 165SQ-C Ground Zero

High-End Tief-/Mittelton-Lautsprecher

GZPK 165SQ-C

Bedienungsanleitung

(AWV2.2)

Deutsche Version

Einleitung

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihren neuen High-End Lautsprechern der PLUTONIUM Serie. Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zum Anschluss dieser klangstarken Lautsprecher für Ihr Fahrzeug. Bitte lesen sie diese sorgfältig durch. Sollten Sie weitere Fragen zum Produkt haben, wenden Sie sich bitte an den Fachhandel oder an unseren Customer Support. Lautsprecher sind ein wichtiger Bestandteil Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt zu konsultieren. Wir wünschen Ihnen viel Freude mit der herausragenden Klangqualität dieses, von begeisterten Entwicklern erschaffenen Produktes.

PLUTONIUM Serie – Ein High-End Erlebnis

Alle Produkte der GROUND ZERO PLUTONIUM Serie beeindrucken durch High-End Klang- und höchste Verarbeitungsqualität sowie durch hohe Belastbarkeit. Alle diese Eigenschaften der Produkte gelten während der Entwicklung als stets gesetzte Zielvorgabe. Um diese zu erreichen, kommen viele außergewöhnliche Bauteile und Technologien zum Einsatz. Die technischen, elektrischen und mechanischen Eigenschaften der Produkte überzeugen hierdurch sowohl bei den vielen weltweit stattfindenden Klangwettbewerben und genügen mit ihren herausragenden Klangfähigkeiten bei der Audiowiedergabe auch den höchsten Ansprüchen unserer Kunden. Erst nach einer Reihe an umfassenden Tests und Prüfungen werden sie an globale GROUND ZERO Partner und den Fachhandel ausgeliefert. Die PLUTONIUM Serie umfasst Hochtöner, Mittel- und Tief-/Mittelton-Lautsprecher, einen dazu passenden Subwoofer, sowie zwei Verstärker auf klanglich außerordentlich hohem Niveau. Viele Produkte der PLUTONIUM Serie wurden bereits international ausgezeichnet.

Hierzu zählen beispielsweise GZPW 10SQ und GZPA 4SQ wurden von der EISA-Gruppe internationaler Fachzeitschriften als BEST IN-CAR Produkte ausgezeichnet.

Gewährleistung

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Bearbeitung kann nur nach vorheriger Absprache und Übergabe in der Originalverpackung sowie mit einer Kopie des originalen Kaufbeleges und einer genauen Fehlerbeschreibung erfolgen. Von der Gewährleistung ausgeschlossen sind jedoch Defekte, die nachweislich durch Überlastung, unsachgemäßen Betrieb oder Installation oder durch die Teilnahme an Wettbewerben entstanden sind. GROUND ZERO behält sich das Recht vor, Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne Kunden darüber zu informieren.

Allgemeine Einbauhinweise

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen

PLUTONIUM SERIE

High-End Tief-/Mittelton-Lautsprecher

GZPK 165SQ-C

Ausstattungsmerkmale

• High-End Tief-/Mittelton-Lautsprecher mit hoher Klangqualität
- Optimiert mittels renommiertem Klippel® Mess-System
• High-Tech keramik-beschichtete Aluminium-Membran
• GZ-Design Aluminium-Druckguss-Korb mit einzigartiger Belüftung
• Hocheffizienter Hybrid-Antrieb aus Neodym und Ferrit
• Leichte, 2-lagige kupferbeschichtete Aluminum-Schwingspule
• Kupferkappe zur Impedanz-Linearisierung
• Langlebige NBR Gummisicke
• Vergoldetes GZ-Design Schraub-Terminal
• GZ-Design Hexagon-NRG* Schutzgitter mit Logo-Option
• Verchromte Aluminum-Magnetabdeckung
- Seriennummer

Technische Daten

Modell	GZPK 165SQ-C
Kategorie	165 mm High-End Tief-/Mittelton-Lautsprecher
Impedanz (nominal)	4 Ohm
Frequenzgang	40 Hz – 5 kHz
Korbmaterial	Aluminium-Druckguss
Membran	Keramikbeschichtetes Aluminium
Antrieb	Neodym-Ferrit Hybridsystem
Schwingspule	38 mm CCA
Belastbarkeit (RMS)	140 Watt (12dB/Okt HPF@ 60 Hz)
Belastbarkeit (max.)	200 Watt (12dB/Okt HPF@ 60 Hz)

Technische Parameter (TSP)

Resonanzfrequenz	38 Hz
Wirkungsgrad (SPL)	88.5 dB
R_e	3.3 Ohm
Q_ms	7.87
Q_es	0.43
Q_is	0.41
V_as	27.9 L
M_ms	15.2 g
B_L	5.75 N/A
R_ms	0.54 kg/s
C_ms	1.16 mm/N
L_E	0.21 mH
Xmax (Auslenkung)	12 mm gesamt

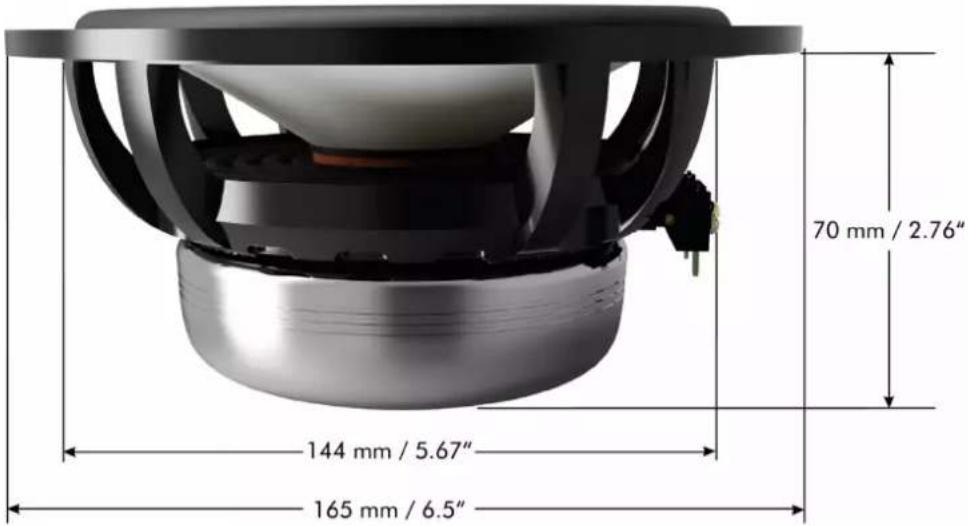

Abmessungen

Frequenzgang

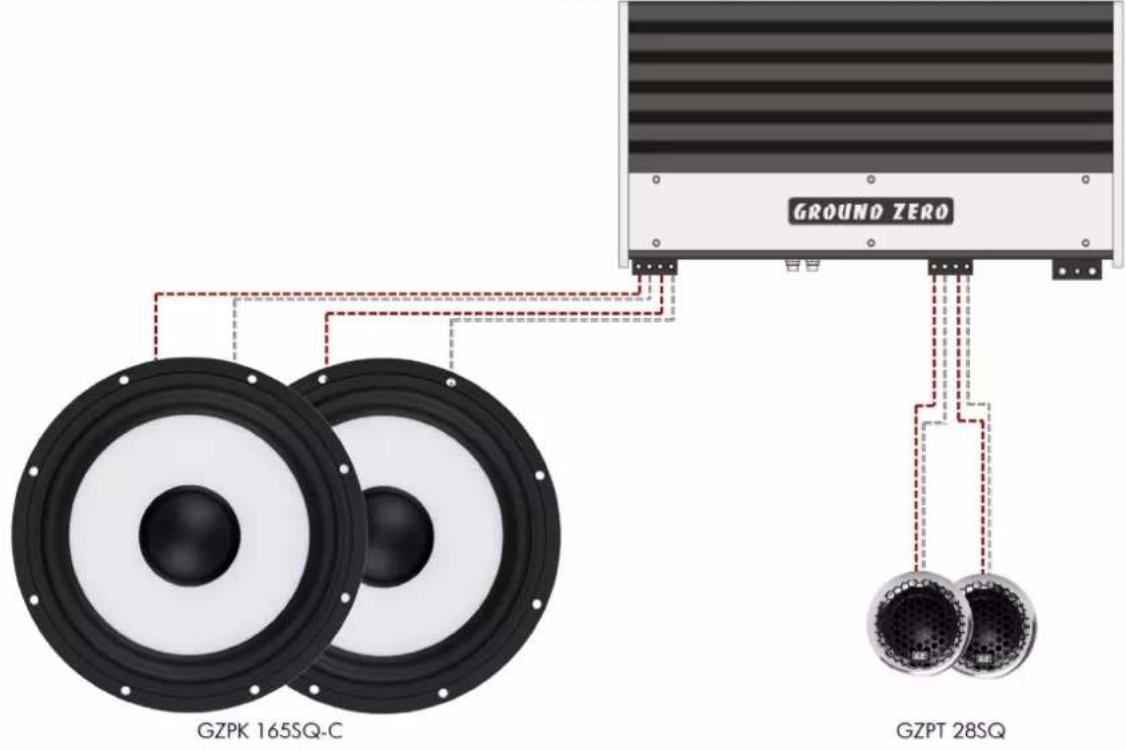

Verkabelung 2-Wege Setup
Verstärker mit integrierten Aktivweichen oder mit DSP

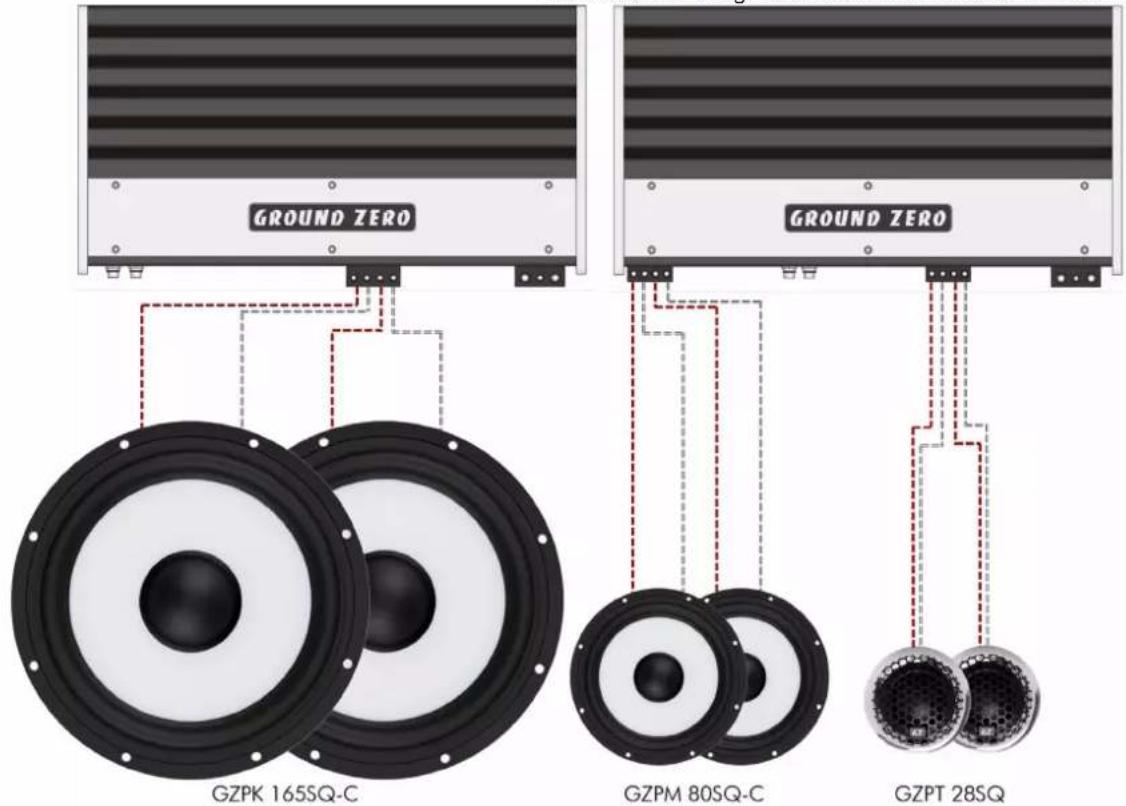

Verkabelung 3-Wege Setup
Verstärker mit integrierten Aktivweichen oder mit DSP

Sicherheitshinweise

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf wwwground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

GROUND ZERO verwendet das weltweit anerkannte KLIPPEL® R&D Analyzer KA3 System für die Lautsprecher- und Subwooferentwicklung in Deutschland sowie für das QC-Reporting der meisten Produktionslinien während der Fertigung. Die Ergebnisse der LPM- und LSI-Messungen sind die Grundlage für die Bewertung und Überprüfung der Weiterentwicklung, für alle praktischen Anwendungen perfekt funktionierende Produkte anbieten zu können. Kontinuierliche Aus- und Weiterbildungen unserer Mitarbeiter sorgen für höchstmögliche Qualifikation.

KLIPPEL® ist ein eingetragenes Warenzeichen der KLIPPEL GmbH

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!
