GZRF 4.0SQ - Lautsprecher Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	Koaxial-Lautsprecher
Marke	Ground Zero
Modell	GZRF 4.0SQ
Durchmesser	100 mm (4 Zoll)
Nennbelastbarkeit (RMS)	40 Watt
Spitzenbelastbarkeit (max.)	80 Watt
Impedanz	4 Ohm
Frequenzbereich	80 Hz – 20 kHz
Empfindlichkeit	88 dB (1W/1m)
Einbautiefe	45 mm
Einbauöffnung	90 mm
Magnetgröße	70 mm
Membranmaterial	Polypropylen
Hochton-Kalotte	25 mm Seidenkalotte
Schutzart	IPX4 (spritzwassergeschützt)
Gewicht	0,5 kg
Gehäusematerial	Kunststoff, schwarz
Zubehör im Lieferumfang	Montagematerial, Kabel, Bedienungsanleitung
Reinigung	Mit trockenem Tuch abwischen; keine aggressiven Reiniger
Sicherheitshinweise	Nur für 12V-Bordnetze; fachgerechte Installation erforderlich
Ersatzteile	Über den Fachhandel oder Ground Zero Kundendienst

Häufig gestellte Fragen - GZRF 4.0SQ Ground Zero

Wie schließe ich den Ground Zero GZRF 4.0SQ Lautsprecher an?

Verbinden Sie den Lautsprecher mit einem Verstärker oder Headunit, achten Sie auf korrekte Polarität (Plus an Plus, Minus an Minus) und verwenden Sie geeignete Kabel mit ausreichendem Querschnitt.

Welche Impedanz hat der GZRF 4.0SQ?

Der Lautsprecher hat eine Impedanz von 4 Ohm, was für die meisten Auto-Verstärker geeignet ist.

Wie viel Leistung verträgt der Lautsprecher?

Die Nennbelastbarkeit beträgt 40 Watt RMS, die Spitzenbelastbarkeit 80 Watt. Eine Überlastung kann zu Schäden führen.

Kann ich den Lautsprecher im Freien oder im Motorraum einbauen?

Der Lautsprecher ist spritzwassergeschützt (IPX4), aber nicht für dauerhafte Nässe geeignet. Einbau im Innenraum oder unter dem Fahrzeughimmel empfohlen.

Welche Einbautiefe benötige ich?

Die Einbautiefe beträgt 45 mm. Stellen Sie sicher, dass genügend Platz hinter dem Lautsprecher vorhanden ist, z.B. für Magneten.

Ist der GZRF 4.0SQ für den Einbau in Türverkleidungen geeignet?

Ja, mit einem Durchmesser von 100 mm und einer Einbauöffnung von 90 mm passt er in viele Fahrzeugtüren. Verwenden Sie ggf. Adapterringe.

Wie reinige ich den Lautsprecher?

Wischen Sie die Oberfläche mit einem weichen, trockenen Tuch ab. Vermeiden Sie Wasser, Reinigungsmittel oder Druckluft, um die Membran nicht zu beschädigen.

Kann ich den Lautsprecher mit einem Subwoofer kombinieren?

Ja, der GZRF 4.0SQ eignet sich als Mitteltöner in einem Mehrwege-System. Achten Sie auf korrekte Frequenzweichen-Einstellung (Hochpass ab ca. 80 Hz).

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung liegt dem Produkt bei oder kann auf der Ground Zero Webseite als PDF heruntergeladen werden.

Gibt es Ersatzteile für den GZRF 4.0SQ?

Ersatzteile wie Membrane oder Schwingspulen sind über den Fachhandel oder den Ground Zero Kundendienst erhältlich. Wenden Sie sich an Ihren Händler.

BEDIENUNGSANLEITUNG GZRF 4.0SQ Ground Zero

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the component

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen. Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

Spezifikationen / Specifications

Modell / model	GZRF 4.0SQ	GZRF 5.2SQ	GZRF 6.5SQ	GZRF 69SQ
Nominaler Durchmesser Nominal diameter	10 cm4"	13 cm5.25"	16,5 cm6.5"	15 x 23 cm6" x 9"
Lautsprecher Version Loudspeaker type	2-Wege Koaxial2-way coaxial		3-Wege Koaxial3-way coaxial
Impedanz / Impedance	3 Ohm / ohms
Frequenzgang Frequency response	70 Hz – 24 kHz	60 Hz – 24 kHz	50 Hz – 24 kHz	40 Hz – 25 kHz
Belastbarkeit (RMS / max) Power handling (RMS / max)	70 / 110 Watt / Watts	80 / 120 Watt / Watts	100 / 140 Watt / Watts	130 / 200 Watt / Watts
Wirkungsgrad / Efficiency (SPL)	90 dB	90 dB	91 dB	92 dB
Einbaudurchmesser Installation (mounting) diameter	93 mm3.66"	117.5 mm4.63"	142.5 mm5.61"	214 x 152 mm8.4" x 5.98"
Einbautiefe Mounting depth	47 mm1.85"	59 mm2.32"	68 mm2.68"	82 mm3.23"

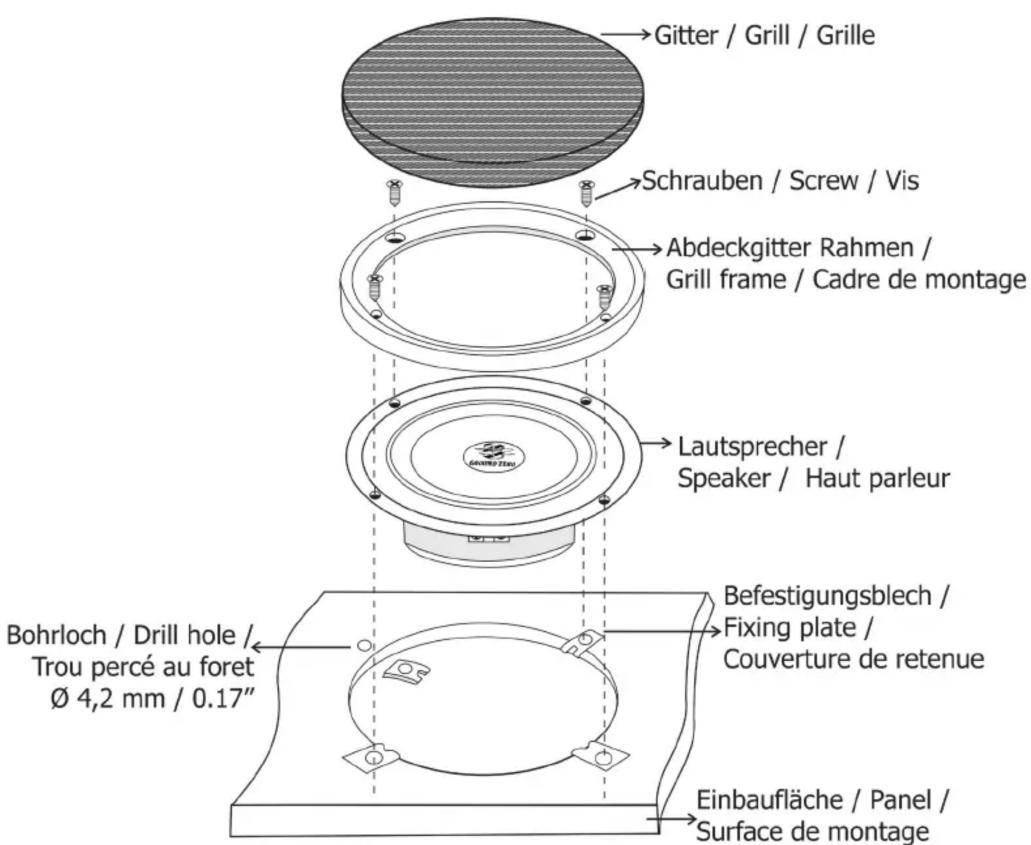

Montage des Schutzgitters / Installation of the protection grill

Respect the Music

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!
