GZUK 165SQ - Lautsprecher Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	SQ Tiefmittelton-Lautsprecher
Modell	GZUK 165SQ
Serie	URANIUM Serie
Nennimpedanz	4 Ohm
Frequenzgang	40 Hz – 3.5 kHz
Belastbarkeit RMS	120 Watt (60 Hz HPF @ 12 dB/Okt)
Belastbarkeit max.	180 Watt (60 Hz HPF @ 12 dB/Okt)
Wirkungsgrad (SPL)	87 dB
Resonanzfrequenz	54.6 Hz
Membranmaterial	Eloxiertes Aluminium
Antrieb	Neodym-Magnet
Schwingspule	50 mm Kupfer
Korbmaterial	Aluminium-Druckguss
Sickenmaterial	Langlebige Gummisicke
Anschlüsse	Vergoldete Schraubanschlüsse
Schutzgitter	GZ-Design Hexagon-Schutzgitter
Außendurchmesser	165 mm
Einbaudurchmesser	144 mm
Einbautiefe	63 mm
Gesamtauslenkung (Xmax)	12 mm
Optimierung	Klippel optimiert
Farbe	Schwarz (Membran)
Einbauort	Fahrzeugtüren, Seitenverkleidungen, etc.
Empfohlene Gehäuseart	Freie Luftmontage (Infinite Baffle)

Häufig gestellte Fragen - GZUK 165SQ Ground Zero

Welche Größe hat der Lautsprecher GZUK 165SQ?

Der GZUK 165SQ ist ein 165 mm (6,5 Zoll) Tiefmittelton-Lautsprecher. Der Außendurchmesser beträgt 165 mm, der Einbaudurchmesser 144 mm und die Einbautiefe 63 mm.

Wie schließe ich den Lautsprecher an?

Verwenden Sie die vergoldeten Schraubanschlüsse. Achten Sie auf korrekte Polarität und verwenden Sie ausreichend dimensionierte Lautsprecherkabel. Der Anschluss sollte gemäß der Bedienungsanleitung erfolgen.

Welche Impedanz hat der GZUK 165SQ?

Die Nennimpedanz beträgt 4 Ohm. Dies ist wichtig für die Auswahl des Verstärkers.

Welche Verstärkerleistung wird empfohlen?

Der Lautsprecher verträgt eine RMS-Belastbarkeit von 120 Watt und eine maximale Belastbarkeit von 180 Watt (jeweils mit Hochpass bei 60 Hz, 12 dB/Okt). Ein Verstärker mit etwa 100–150 Watt RMS pro Kanal ist ideal.

Kann ich den Lautsprecher in eine Tür einbauen?

Ja, der GZUK 165SQ ist für den Einbau in Fahrzeugtüren oder andere Verkleidungen geeignet. Achten Sie auf ausreichenden Einbauraum und eine stabile Befestigung.

Benötige ich eine Frequenzweiche?

Der Lautsprecher ist als Tieftöner/Mitteltöner konzipiert. Bei Verwendung in einem 2-Wege- oder 3-Wege-System wird eine Frequenzweiche oder eine aktive Trennung im Verstärker/DSP empfohlen. Der Frequenzgang reicht bis 3,5 kHz, daher sollte ein Hochpass bei ca. 40–60 Hz und ein Tiefpass bei etwa 3 kHz eingestellt werden.

Wie pflege und reinige ich den Lautsprecher?

Reinigen Sie die Membran und den Korb vorsichtig mit einem trockenen, fusselfreien Tuch. Vermeiden Sie aggressive Reinigungsmittel. Schützen Sie den Lautsprecher vor Feuchtigkeit und direkter Sonneneinstrahlung.

Was bedeutet 'Klippel optimiert'?

Die Klippel-Optimierung ist ein computergestütztes Verfahren zur Minimierung von Verzerrungen und zur Linearisierung der Membranbewegung. Dies führt zu einer präziseren und verzerrungsärmeren Klangwiedergabe.

Welche Garantie gibt es auf den Lautsprecher?

Es gilt die gesetzliche Gewährleistung. Für eine Garantieabwicklung benötigen Sie den Originalkaufbeleg und die Originalverpackung. Schäden durch Überlastung oder unsachgemäße Installation sind ausgeschlossen.

Kann ich den Lautsprecher für den Heimgebrauch nutzen?

Grundsätzlich ja, jedoch ist der Lautsprecher für den Fahrzeugeinbau konzipiert. Für die Heimnutzung benötigen Sie ein geeignetes Gehäuse und einen entsprechenden Verstärker. Die Impedanz von 4 Ohm ist auch für Heimverstärker geeignet.

BEDIENUNGSANLEITUNG GZUK 165SQ Ground Zero

SQ Tiefmittelton-Lautsprecher

GZUK 165SQ

(AWV2.1)

Bedienungsanleitung

Einleitung

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihren neuen Mitteltönern/Breitbandlautsprechern aus der URANIUM Serie.

Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zum Anschluss dieser klangstarken Tiefmittelton-Lautsprecher für Ihr Fahrzeug. Bitte lesen sie diese sorgfältig durch. Sollten Sie weitere Fragen zum Produkt haben, wenden Sie sich bitte an den Fachhandel oder an unseren Customer Support. Lautsprecher sind ein wichtiger Bestandteil Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt zu konsultieren. Wir wünschen Ihnen viel Freude mit der herausragenden Klangqualität dieses, von begeisterten Entwicklern erschaffenen Produktes.

URANIUM Serie – Erstaunliche Klangqualität

Produkte, welche zur URANIUM Serie von GROUND ZERO zählen, beeindrucken durch ihre besonders hohe Klangqualität und sehr gute Verarbeitung.

Jedes Produkt der URANIUM-Reihe wurde sorgfältig entwickelt, um den Anforderungen Musikbegeisterter mit hohen audiophilen Erwartungen gerecht zu werden und bietet dabei ein sehr gutes Preis-Leistungsverhältnis. Die Anwendung aller im SQ-Wettbewerb über die vergangenen Jahre gesammelter Erfahrungen fließen bei der Entwicklung jedes Produktes ein. Eine sorgfältige Abstimmung des Klanges und der Produktdetails führen letztlich zu beeindruckenden Ergebnissen und einer erstaunlichen Audiowiedergabe. Die ausgezeichneten Verstärker weisen bereits durch ihre Bezeichnung auf den Hauptzweck hin: SQ, also Klangqualität weit über dem Durchschnitt!

Gewährleistung

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Bearbeitung kann nur nach vorheriger Absprache und Übergabe in der Originalverpackung sowie mit einer Kopie des originalen Kaufbeleges und einer genauen Fehlerbeschreibung erfolgen. Von der Gewährleistung ausgeschlossen sind jedoch Defekte, die nachweislich durch Überlastung, unsachgemäßen Betrieb oder Installation oder durch die Teilnahme an Wettbewerben entstanden sind. GROUND ZERO behält sich das Recht vor, Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne Kunden darüber zu informieren.

Allgemeine Einbauhinweise

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen

URANIUM SERIE

SQ Tiefmittelton-Lautsprecher

GZUK 165SQ

Hauptmerkmale

• SQ Tiefmittelton-Lautsprecher mit hoher Klangqualität
- Klippel ^ optimiert
• Schwarz-eloxierte Aluminium-Membran
• GZ-Design Aluminium-Druckguss-Korb
• Hocheffizienter, linearisierter Neodym-Antrieb
• Langlebige Gummisicke
• Vergoldete Schraubanschlüsse
• GZ-Design Hexagon-Schutzgitter

Abmessungen

Technische Daten

Modell	GZUK 165SQ
Kategorie	165 mm SQ Tiefmittelton-Lautsprecher
Impedanz (nominal)	4 Ohm
Frequenzgang	40 Hz – 3.5 kHz
Korbmaterial	Aluminum-Druckguss
Membran	Eloxiertes Aluminium
Antrieb	Neodym-Magnet
Schwingspule	50 mm Kupfer
Belastbarkeit (RMS)	120 Watt (60 Hz HPF @ 12dB/Okt.)
Belastbarkeit (max.)	180 Watt (60 Hz HPF @ 12dB/Okt.)

Technische Parameter (TSP)

Resonanzfrequenz	54.6 Hz
Wirkungsgrad (SPL)	87 dB
R_e	3.2 ohms
Q_ms	3.87
Q_es	0.77
Q_ts	0.64
V_as	12.6 L
M_ms	16.3 g
B_L	4.84 N/A
R_ms	1.44 kg/s
C_ms	0.52 mm/N
L_E	0.17 mH
Xmax (Auslenkung)	12 mm gesamt

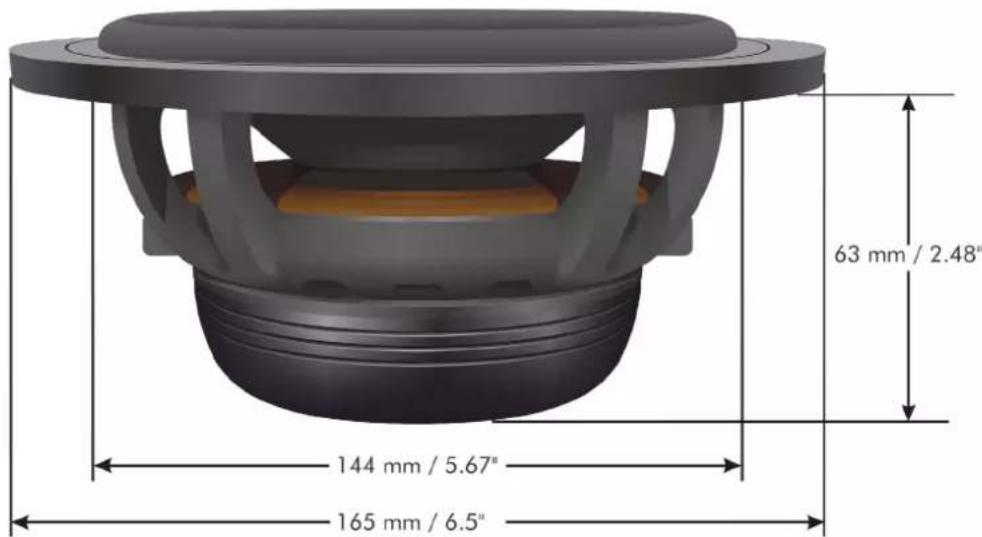

Abmessungen

Abmessungen	Außendurchmesser (A)	165 mm
	Einbaudurchmesser (B)	144 mm
	Einbautiefe (C)	63 mm

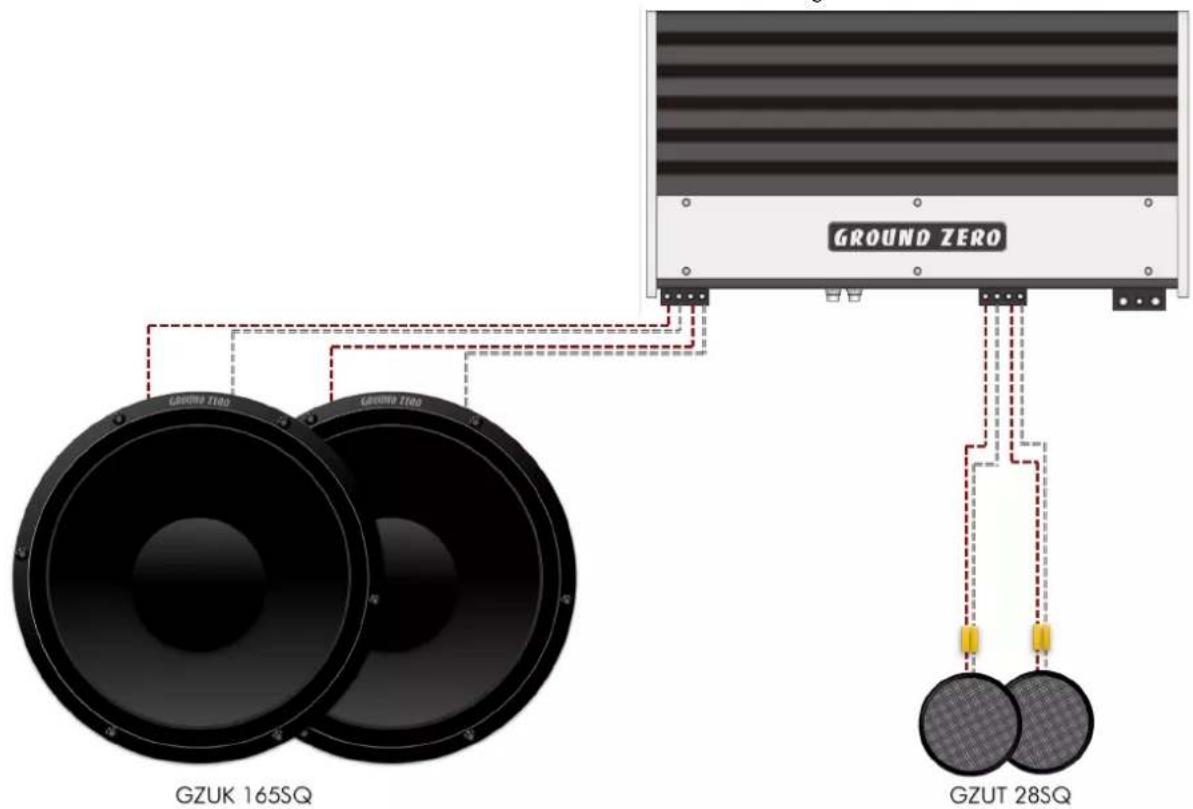

Verstärker mit integrierten Aktivweichen oder mit DSP

Verkabelung 3-Wege Setup

Verstärker mit integrierten Aktivweichen oder mit DSP

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit.

Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

GROUND ZERO Produkte werden in Deutschland entwickelt GROUND ZERO products are engineered in Germany GROUND ZERO - international sponsor of

Ground Zero GmbH Erlenweg 25, 85658 Egmating, Germany Tel. [phone] Fax -8310 www.ground-zero-audio.com

GROUND ZERO®

GERMAN ENGINEERING

URANIUM SERIES

SQ Midwoofer

GZUK 165SQ

(AWV2.1)

Owner's Manual

Introduction

GROUND ZERO Produkte werden in Deutschland entwickelt
