| Produkttyp | SQ Tief-/Mittelton-Lautsprecher |
| Modell | GZNK 165SQ-K |
| Marke | Ground Zero |
| Kategorie | Lautsprecher |
| Impedanz (nominal) | 4 Ohm |
| Frequenzgang | 40 Hz – 5 kHz |
| Belastbarkeit (RMS) | 130 Watt |
| Belastbarkeit (max.) | 190 Watt |
| Wirkungsgrad (SPL) | 88 dB |
| Membranmaterial | Kevlar |
| Schwingspule | 38 mm CCA (kupferbeschichtetes Aluminium) |
| Resonanzfrequenz | 43 Hz |
| Xmax (Auslenkung) | 12 mm gesamt |
| Einbaudurchmesser / Außendurchmesser | 144 mm / 165 mm |
| Einbautiefe | 70 mm |
| Korbmaterial | Aluminium-Druckguss |
| Antriebssystem | Neodym-Ferrit Hybridsystem |
| Besondere Merkmale | Klippel® optimiert, Kevlar-Membran, belüfteter Korb, Kupferkappe, NBR-Gummisicke, vergoldetes Terminal, Schutzgitter |
| Sicherheitshinweise | Gehörschäden bei hoher Lautstärke (>85 dB) vermeiden; nicht in Hausmüll entsorgen |
| Herstellungsland | Deutschland (Entwicklung) |
| Garantie | Gesetzliche Gewährleistung |
Häufig gestellte Fragen - GZNK 165SQ-K Ground Zero
Benutzerfragen zu GZNK 165SQ-K Ground Zero
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Lautsprecher kostenlos im PDF-Format! Finden Sie Ihr Handbuch GZNK 165SQ-K - Ground Zero und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GZNK 165SQ-K von der Marke Ground Zero.
BEDIENUNGSANLEITUNG GZNK 165SQ-K Ground Zero
SQ Tief-/Mittelton-Lautsprecher
GZNK 165SQ-K
Bedienungsanleitung
(AWV2.2)
Deutsche Version
Einleitung
Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihren neuen SQ Lautsprechern der NUCLEAR Serie. Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zum Anschluss dieser klangstarken Lautsprecher für Ihr Fahrzeug. Bitte lesen sie diese sorgfältig durch. Sollten Sie weitere Fragen zum Produkt haben, wenden Sie sich bitte an den Fachhandel oder an unseren Customer Support. Lautsprecher sind ein wichtiger Bestandteil Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt zu konsultieren. Wir wünschen Ihnen viel Freude mit der herausragenden Klangqualität dieses, von begeisterten Entwicklern erschaffenen Produktes.
Alle Produkte aus der NUCLEAR Serie von GROUND ZERO bieten eine außergewöhnliche und beeindruckende Performance und überzeugen durch ihre erstklassige Verarbeitungsqualität. Neben vielen einzigartigen Merkmalen finden sich auch einige besondere Features der High-End PLUTONIUM Serie in dieser Serie wieder. SQ Lautsprecher der NUCLEAR Serie eignen sich besonders für den Aktivbetrieb und können auf vielfältige Weise kombiniert und genutzt werden. Dabei glänzen sie stets mit einer ausgesprochen natürlichen und detailreichen Audio-Wiedergabe.
Gewährleistung
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Bearbeitung kann nur nach vorheriger Absprache und Übergabe in der Originalverpackung sowie mit einer Kopie des originalen Kaufbeleges und einer genauen Fehlerbeschreibung erfolgen. Von der Gewährleistung ausgeschlossen sind jedoch Defekte, die nachweislich durch Überlastung, unsachgemäßen Betrieb oder Installation oder durch die Teilnahme an Wettbewerben entstanden sind. GROUND ZERO behält sich das Recht vor, Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne Kunden darüber zu informieren.
Allgemeine Einbauhinweise
- Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
- Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
- Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
- Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
NUCLEAR SERIE
SQ Tief-/Mittelton-Lautsprecher
GZNK 165SQ-K
Ausstattungsmerkmale
• Tief-/Mittelton-Lautsprecher mit hoher Klangqualität
- Optimiert mittels renommiertem Klippel® Mess-System
• High-Tech Kevlar®-Membran
• GZ-Design Aluminium-Druckguss-Korb mit einzigartiger Belüftung
• Hocheffizienter Hybrid-Antrieb aus Neodym und Ferrit
• Leichte, 2-lagige kupferbeschichtete Aluminium-Schwingspule
• Kupferkappe zur Impedanz-Linearisierung
• Langlebige NBR Gummisicke
• Vergoldetes GZ-Design Schraub-Terminal
• GZ-Design Hexagon-NRG* Schutzgitter mit Logo-Option
Technische Daten
| Modell | GZNK 165SQ-K |
| Kategorie | 165 mm SQ Tief-/Mittelton-Lautsprecher |
| Impedanz (nominal) | 4 Ohm |
| Frequenzgang | 40 Hz – 5 kHz |
| Korbmaterial | Aluminium-Druckguss |
| Membran | Kevlar |
| Antrieb | Neodym-Ferrit Hybridsystem |
| Schwingspule | 38 mm CCA |
| Belastbarkeit (RMS) | 130 Watt (12dB/Okt HPF@ 60 Hz) |
| Belastbarkeit (max.) | 190 Watt (12dB/Okt HPF@ 60 Hz) |
Technische Parameter (TSP)
| Resonanzfrequenz | 43 Hz |
| Wirkungsgrad (SPL) | 88 dB |
| R_e | 3.3 Ohm |
| Q_ms | 4.57 |
| Q_es | 0.53 |
| Q_ds | 0.48 |
| V_as | 24.13 L |
| M_ms | 14.3 g |
| B_L | 4.85 N/A |
| R_ms | 0.84 kg/s |
| C_ms | 0.98 mm/N |
| L_E | 0.18 mH |
| Xmax (Auslenkung) | 12 mm gesamt |

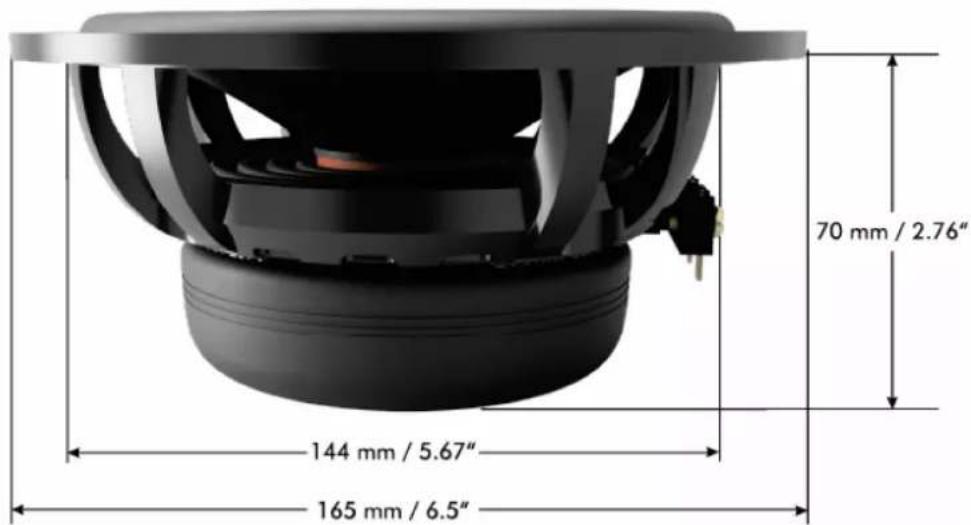

Abmessungen

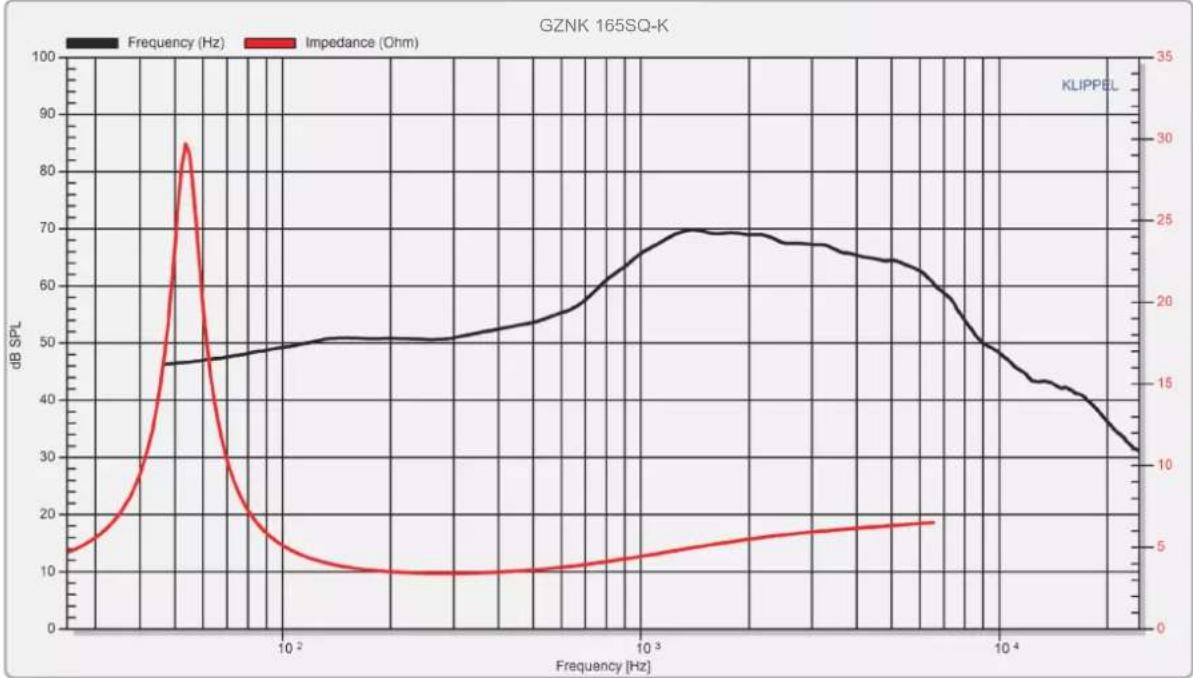

Frequenzgang
line

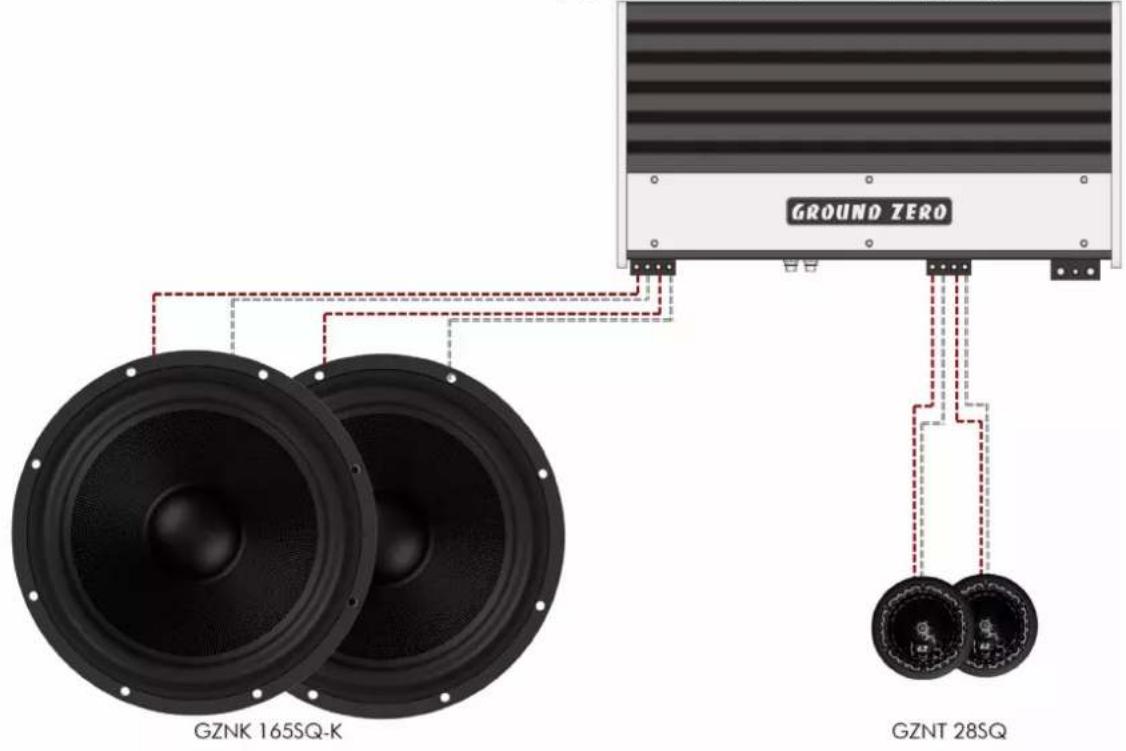

| Frequency [Hz] | Frequency (Hz) | Impedance (Ohm) | | -------------- | -------------- | ---------------- | | 10^1 | 45 | 10 | | 10^2 | 50 | 5 | | 10^3 | 70 | 15 | | 10^4 | 40 | 20 |Verkabelung 2-Wege Setup
Verstärker mit integrierten Aktivweichen oder mit DSP

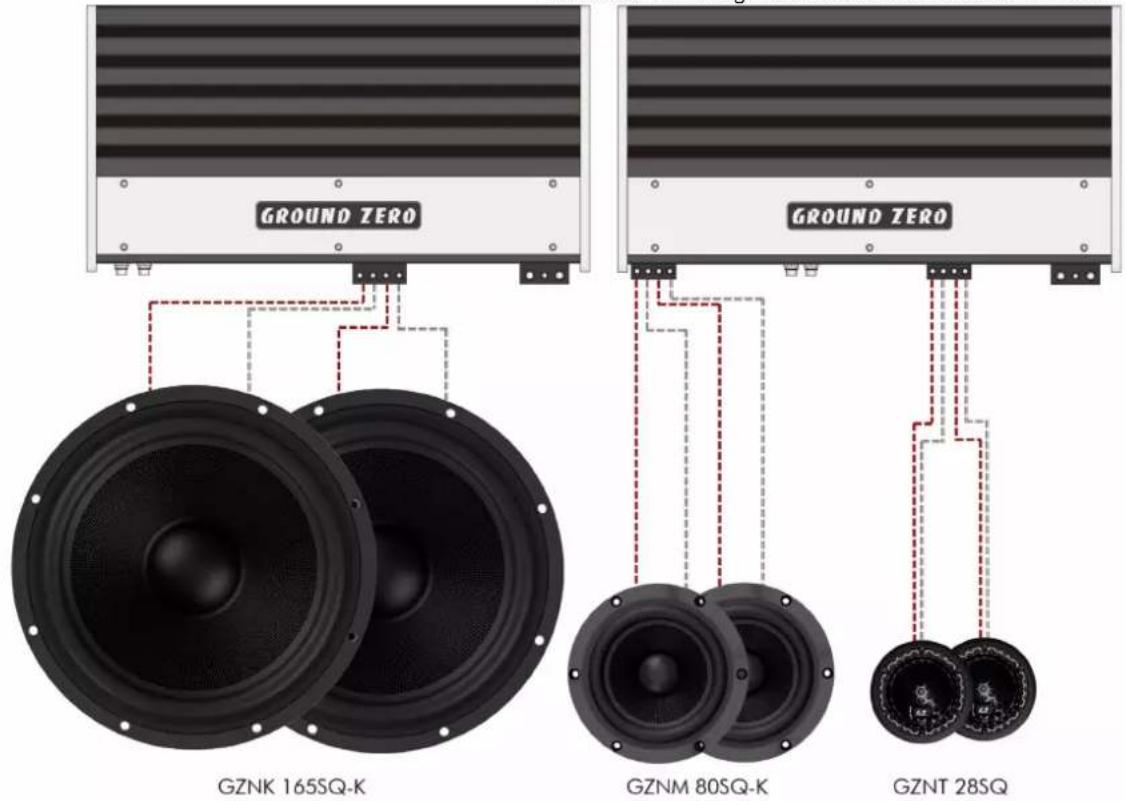

Verkabelung 3-Wege Setup
Verstärker mit integrierten Aktivweichen oder mit DSP
Sicherheitshinweise
Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.
GROUND ZERO verwendet das weltweit anerkannte KLIPPEL® R&D Analyzer KA3 System für die Lautsprecher- und Subwooferentwicklung in Deutschland sowie für das QC-Reporting der meisten Produktionslinien während der Fertigung. Die Ergebnisse der LPM- und LSI-Messungen sind die Grundlage für die Bewertung und Überprüfung der Weiterentwicklung, für alle praktischen Anwendungen perfekt funktionierende Produkte anbieten zu können. Kontinuierliche Aus- und Weiterbildungen unserer Mitarbeiter sorgen für höchstmögliche Qualifikation.
KLIPPEL® ist ein eingetragenes Warenzeichen der KLIPPEL GmbH
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!
GROUND ZERO Produkte werden in Deutschland entwickelt GROUND ZERO products are engineered in Germany GROUND ZERO - international sponsor of
Ground Zero GmbH Erlenweg 25, 85658 Egmating, Germany Tel. +49 (0)8095/873 830 Fax -8310 www.ground-zero-audio.com
GROUND ZERO®
GERMAN ENGINEERING
Nu
Nuclear
NUCLEAR SERIES
SQ Midwoofer
GZNK 165SQ-K
Owner's Manual
(AWV2.2)
English Version
