GZCS T-25VW - Lautsprecher Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	Hochtöner (Tweeter)
Modell	GZCS T-25VW
Marke	Ground Zero
Nenndurchmesser	25 mm (1 Zoll)
Impedanz	4 Ohm
Membranmaterial	Beschichtetes Textilgewebe
Frequenzgang	4 – 20 kHz (mit integriertem Hochpassfilter)
Belastbarkeit (RMS)	50 Watt
Belastbarkeit (Max.)	80 Watt
Wirkungsgrad	87 dB
Resonanzfrequenz	1460 Hz
Kompatibilität	VW-Fahrzeuge und baugleiche Modelle
Hochpassfilter	12 dB/Okt, in der Anschlussleitung integriert
Pegelanpassung	2-stufig (0 dB / -2 dB)
Anschluss	Plug'n'Play VW-spezifischer Stecker
Einbaumöglichkeiten	Adapterrahmen für zwei verschiedene Einbauorte
Einbauhinweise	Nicht in Tank, Bremsleitungen bohren; Kabel nicht über scharfe Kanten; Signal- und Lautsprecherkabel von Antennenkabeln fernhalten
Sicherheitshinweise	Gehörschäden bei Dauerpegeln über 85 dB; nicht über Hausmüll entsorgen
Garantie	Gesetzliche Gewährleistung; Rücksendung nur in Originalverpackung mit Kaufbeleg
Hersteller	Ground Zero GmbH, entwickelt in Deutschland
Entsorgung	Defekte Geräte zu lokalen Recycling-Einrichtungen bringen

Häufig gestellte Fragen - GZCS T-25VW Ground Zero

Ist der GZCS T-25VW mit meinem VW-Modell kompatibel?

Wie wird die Pegelanpassung eingestellt?

Kann ich den Hochtöner selbst einbauen?

Welche Filter sind im Lieferumfang enthalten?

Wie hoch ist die Belastbarkeit des Hochtöners?

Welche Impedanz hat der Hochtöner?

Wie reinige ich den Hochtöner?

Was muss ich bei der Entsorgung beachten?

Gibt es eine Garantie auf den Hochtöner?

Welche Musikrichtungen eignen sich besonders für diesen Hochtöner?

BEDIENUNGSANLEITUNG GZCS T-25VW Ground Zero

Ausstattungsmerkmale / Features

• Fahrzeugspezifischer 25 mm Hochtöner
- Beschichtete Textilkalotte
- Adapterrahmen für zwei unterschiedliche Einbauorte
• Variabler VW-spezifischer Anschlussstecker
- Plug'n'Play Ausführung
• 12 dB/Okt. Hochpassfilter in der Anschlussleitung
• Zweistufige Pegelanpassung
- Kompatibel mit unterschiedlichen Tiefmitteltönern
- Nachrüstung oder Ersatz der werkseitigen Hochtöner
o Car specific 25 mm / 1" tweeter
○ Coated soft dome
- Adapter frame for two different mounting positions
○ Variable VW-specific connector
o Plug'n'Play model
- 12 dB/oct in-line high pass filter
○ 2-step level adjustment
○ Compatible with diverse midwoofers
- Retrofit or replacement for factory tweeters

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the component

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen. Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Die Rücksendung muss für einen zügige und erfolgreiche Bearbeitung den Kaufbeleg und eine Fehlerbeschreibung enthalten. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Befestigung oder eine ebensolche Installation hervorgerufen werden. Wir behalten uns das Recht vor, zukünftige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne Kunden zu informieren.

Terms of warranty

Technische Daten / Specifications

Modell / Model	GZCS T-25VW
Nom. Durchmesser / Nominal diameter	25 mm / 1"
Kompatibilität / Compatibility	VW (und baugleich/and identical)
Impedanz / Impedance	4 Ohm / ohms
Membran / Cone	Beschichtetes Textilgewebe / coated textile fabric
Frequenzgang / Frequency response	4 – 20 kHz (with high pass filter)
Belastbarkeit (RMS) / Power handling (RMS)	50 Watt / Watts
Belastbarkeit (max) / Power handling (max)	80 Watt / Watts
Wirkungsgrad / Efficiency (SPL)	87 dB
Resonanzfrequenz / Resonance frequency	1460 Hz

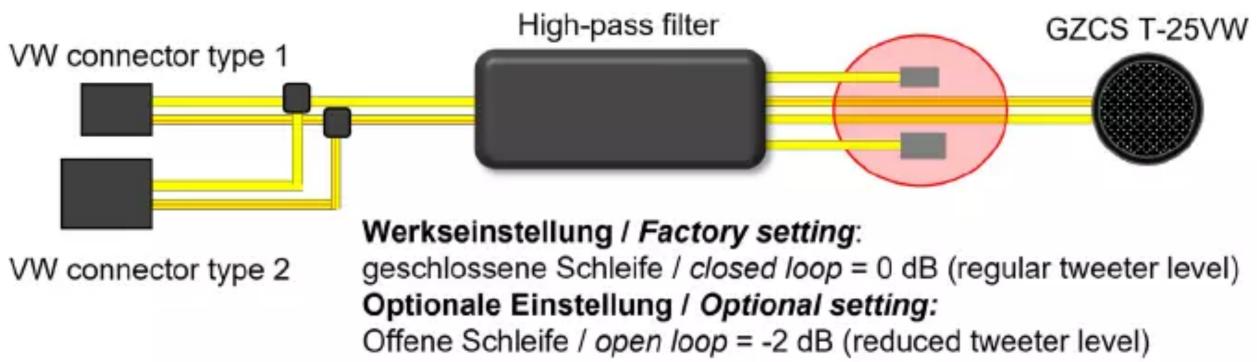

Hochtonpegel / Tweeter level
    note right of B: Werkseinstellung / Factory setting: geschlossene Schleife / closed loop = 0 dB (regular tweeter level)
    note right of B: Optionale Einstellung / Optional setting: Offene Schleife / open loop = -2 dB (reduced tweeter level)

Montage / Mounting

Wichtiger Hinweis! Um die originalen Lautsprecher zu ersetzen, müssen ggf. Verkleidungsteile oder Abdeckungen demontiert werden. Hierbei sind zum Teil spezielle Hebelwerkzeuge notwendig, um die Befestigungslips der Verkleidungen nicht zu beschädigen. Wir empfehlen daher, den Umbau ausschließlich von einer Fachwerkstatt durchführen zu lassen, die hierfür passendes Werkzeug bereithält, sowie ausreichend Erfahrung bei der Installation solcher Komponenten hat, um Schäden an Verkleidungsteilen, Karosserie, Lack oder an der elektrischer Ausstattung des Fahrzeuges durch eine fehlerhafte oder inakkurate Montage zu vermeiden.

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt
