Produkttyp	Koaxial-Lautsprecher
Modell	GZCT 25SQL
Marke	Ground Zero
Durchmesser	13 cm (5,25 Zoll)
Impedanz	4 Ohm
Belastbarkeit (RMS)	60 Watt
Belastbarkeit (max)	120 Watt
Frequenzgang	60 Hz – 20 kHz
Einbautiefe	ca. 50 mm
Einbauöffnung	ca. 110 mm
Empfindlichkeit	92 dB / 1W / 1m
Hochtonträger	integrierter Kalottenhochtöner
Frequenzweiche	integriert
Gehäusematerial	Polypropylen-Korb mit Gummisicke
Anschlüsse	Schraubklemmen
Gewicht	ca. 0,8 kg
Lieferumfang	1 Paar Lautsprecher, Montagematerial, Bedienungsanleitung
Zubehör	Schrauben und Distanzringe
Einbauort	Kfz-Türen, Armaturenbrett oder Seitenverkleidung
Nutzung	Auto HiFi
Garantie	2 Jahre

Häufig gestellte Fragen - GZCT 25SQL Ground Zero

Welche Einbauöffnung benötigt der Ground Zero GZCT 25SQL?

Die Einbauöffnung beträgt ca. 110 mm Durchmesser. Beachten Sie die Einbautiefe von ca. 50 mm.

Wie viel Watt verträgt der Lautsprecher?

Der Lautsprecher hat eine RMS-Belastbarkeit von 60 Watt und eine maximale Belastbarkeit von 120 Watt.

Ist der GZCT 25SQL für den Einbau in Türen geeignet?

Ja, er eignet sich für den Einbau in Kfz-Türen, Armaturenbrett oder Seitenverkleidungen.

Was ist die Impedanz des Lautsprechers?

Die Impedanz beträgt 4 Ohm.

Wie schließe ich den Lautsprecher an?

Verwenden Sie die Schraubklemmen auf der Rückseite. Achten Sie auf korrekte Polarität (+/-).

Kann ich den Lautsprecher mit einem Verstärker betreiben?

Ja, empfohlen wird ein Verstärker mit 4 Ohm Ausgang und 60-120 Watt RMS pro Kanal.

Welchen Frequenzbereich deckt der Lautsprecher ab?

Der Frequenzgang reicht von 60 Hz bis 20 kHz.

Ist der Hochtöner integriert?

Ja, es ist ein integrierter Kalottenhochtöner verbaut.

Welches Zubehör wird mitgeliefert?

Im Lieferumfang enthalten sind ein Paar Lautsprecher, Montagematerial (Schrauben, Distanzringe) und Bedienungsanleitung.

Wie reinige ich die Lautsprecher?

Reinigen Sie die Membran vorsichtig mit einem weichen, trockenen Tuch. Vermeiden Sie Feuchtigkeit und Reinigungsmittel.

BEDIENUNGSANLEITUNG GZCT 25SQL Ground Zero

Ausstattungsmerkmale / Features

• Hochbelastbarer Sound Quality Hochtöner
• Aluminium 60° Wave Guide
- Beschichtete Seidenkalotte
• Ferrofluid gekühlte 25 mm Schwingspule
• Hocheffizienter Neodym Magnet

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the component

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

Spezifikationen / Specifications

Modell / model	GZCT GZCT 25SQL
Impedanz / impedance	4 Ohm / ohms
Antrieb / motor	Neodym / neodymium
Frequenzgang / frequency response	3 – 22 kHz
Wirkungsgrad / efficiency (SPL)	93 dB
Belastbarkeit / Power handling (RMS)	100 Watt / Watts (mit / with HPF)
Belastbarkeit / Power handling (max.)	150 Watt / Watts (mit / with HPF)
Hochpassfilter / high pass filter	6 dB / Okt. / oct – 3.3μF Cap
Abstrahlung / Dispersion	60°
Außendurchmesser / outer diameter (incl. mounting frame)	75 mm / 2.95"
Einbaudurchmesser / mounting diameter	48 mm / 1.89"
Einbautiefe / mounting depth	36 mm / 1.42"

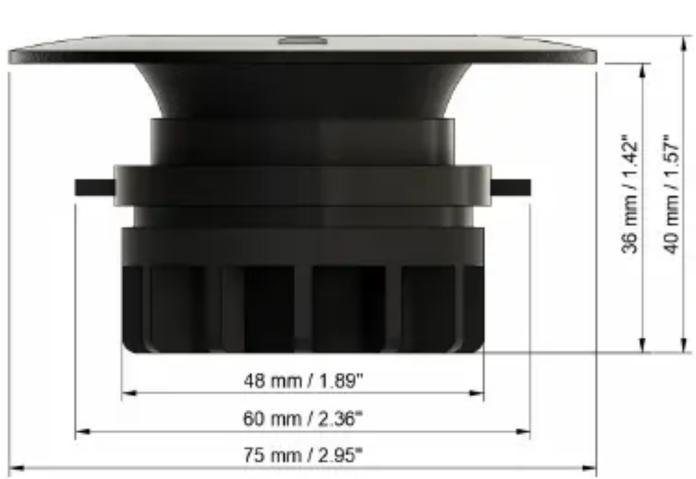

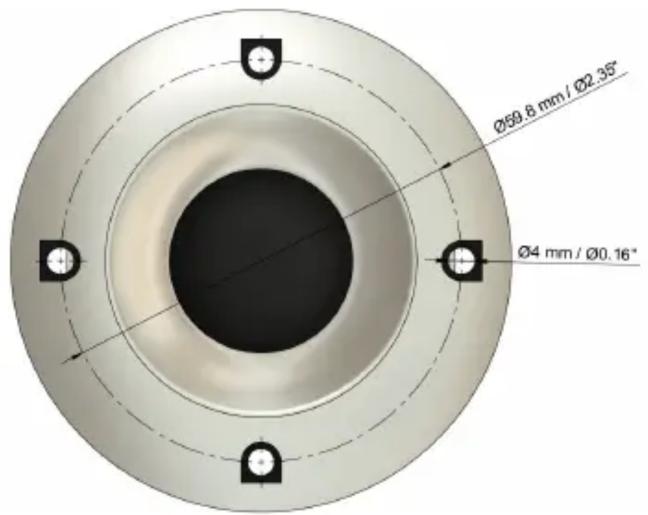

Maße / Dimensions

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt
