GZCT 500IV-B - Lautsprecher Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	Kompressions-Hochtöner
Durchmesser	58 mm
Abstrahlung	30°
Impedanz	4 Ohm
Frequenzgang	4 – 25 kHz
Belastbarkeit (RMS)	30 Watt
Max. Belastbarkeit	100 Watt
Empfindlichkeit	102 dB (1W/1m)
Schwingspulendurchmesser	25 mm
Schwingspulentyp	CCA-Flachdraht, kupferbeschichtet
Magnet	Neodym, 58 mm
Gesamthöhe	64,6 mm
Einbaudurchmesser	43 mm
Einbautiefe	37 mm (inkl. Anschlüsse)
Gehäuse	Aluminium
Kalottenmaterial	Aluminium
Phase-Plug	Kunststoff
Reinigung	Mit weichem, trockenem Tuch abwischen
Sicherheit	Vor Feuchtigkeit und Überlastung schützen
Reparatur	Nur durch Fachpersonal

Häufig gestellte Fragen - GZCT 500IV-B Ground Zero

Wie schließe ich den GZCT 500IV-B an?

Der Hochtöner wird über eine Frequenzweiche an den Verstärker angeschlossen. Achten Sie auf korrekte Polarität und verwenden Sie geeignete Kabel.

Welche Frequenzweiche wird empfohlen?

Empfohlen wird eine Frequenzweiche mit einer Trennfrequenz von etwa 3-4 kHz bei 12 dB/Oktave oder höher, passend zum verwendeten Tieftöner.

Kann ich den Hochtöner mit einem 4-Ohm-Verstärker betreiben?

Ja, der Hochtöner hat eine Impedanz von 4 Ohm und kann direkt an einen 4-Ohm-fähigen Verstärker angeschlossen werden, jedoch immer über eine Frequenzweiche.

Wie ist die Einbautiefe?

Die Einbautiefe beträgt 37 mm inklusive Anschlussklemmen. Bitte beachten Sie den benötigten Freiraum hinter dem Einbauort.

Ist der Hochtöner für den Außeneinsatz geeignet?

Nein, der GZCT 500IV-B ist nur für den Innenbereich geeignet. Feuchtigkeit und extreme Temperaturen können das Gerät beschädigen.

Wie reinige ich den Lautsprecher?

Reinigen Sie das Gehäuse und die Membran vorsichtig mit einem weichen, trockenen Tuch. Verwenden Sie keine Reinigungsmittel oder Flüssigkeiten.

Was bedeutet CCA-Schwingspule?

CCA steht für kupferbeschichtetes Aluminium. Diese Schwingspule bietet eine gute Balance zwischen Gewicht und Leitfähigkeit, was zu einer hohen Effizienz beiträgt.

Welche Leistung verträgt der Hochtöner dauerhaft?

Die Dauerbelastbarkeit beträgt 30 Watt RMS. Kurzzeitig sind bis zu 100 Watt möglich, jedoch sollte die Dauerbelastung nicht überschritten werden.

Kann ich mehrere Hochtöner parallel schalten?

Ja, bei Parallelschaltung mehrerer Hochtöner sinkt die Gesamtimpedanz. Beachten Sie, dass die Impedanz nicht unter 2 Ohm fallen sollte, um den Verstärker nicht zu überlasten.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung steht als PDF auf der Produktseite von Ground Zero zum Download bereit. Sie können auch auf notice-facile.com danach suchen.

BEDIENUNGSANLEITUNG GZCT 500IV-B Ground Zero

ANLEITUNG / OWNER'S MANUAL

GZCT 500IV-B

• Kompressions-Hochtöner
- Aluminium Kalotte
- Aluminium Gehäuse
• Kunststoff Phase-Plug
• 25 mm kupferbeschichtete Alu-Flachdraht-Schwingspule

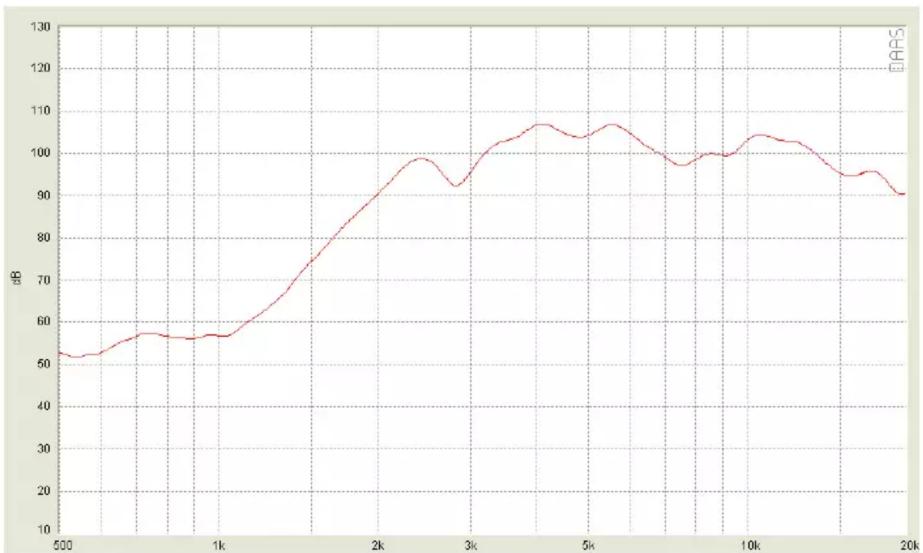

Frequenzgang auf Achse / Frequency response on axis

Model	GZCT 500IV-B
Durchmesser / diameter	58 mm / 2.28"
Abstrahlung / dispersion	30°
Impedanz / impedance	4 Ω
Frequenzgang / frequency response	4 – 25 kHz
Belastbarkeit / power handling	30 Watt RMS / Watts RMS
Max. Belastbarkeit / max. power input	100 Watt / Watts
SPL / sensitivity (1 Watt / 1 m)	102 dB
Schwingspulen / voice coil	25 mm / 1" CCA Flachdraht / flat wire
Magnet / magnet	58mm / 2.28" Neodym / neodymium
Gesamthöhe / total height	64.6 mm / 2.55"
Einbaumaß / mounting diameter	43 mm / 1.69"
Einbautiefe / mounting depth	37 mm inkl. Terminal / 1.46" incl. terminals

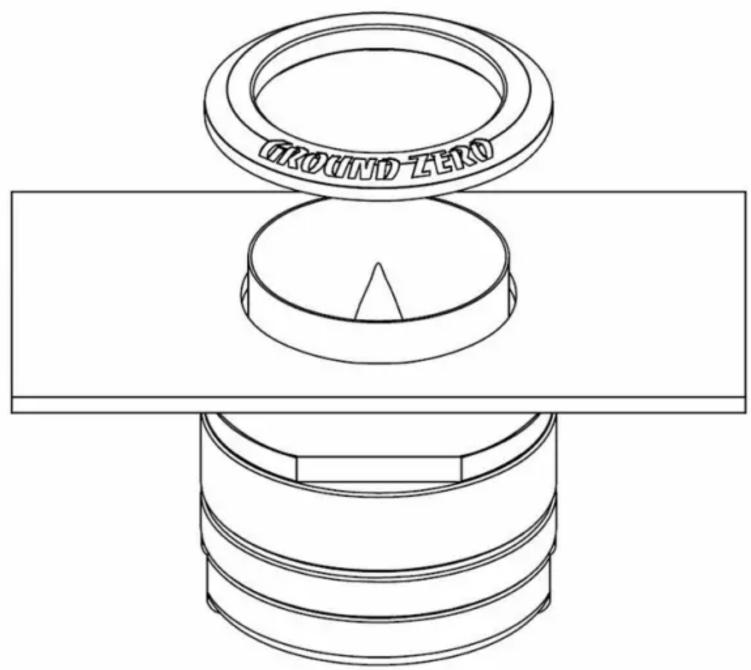

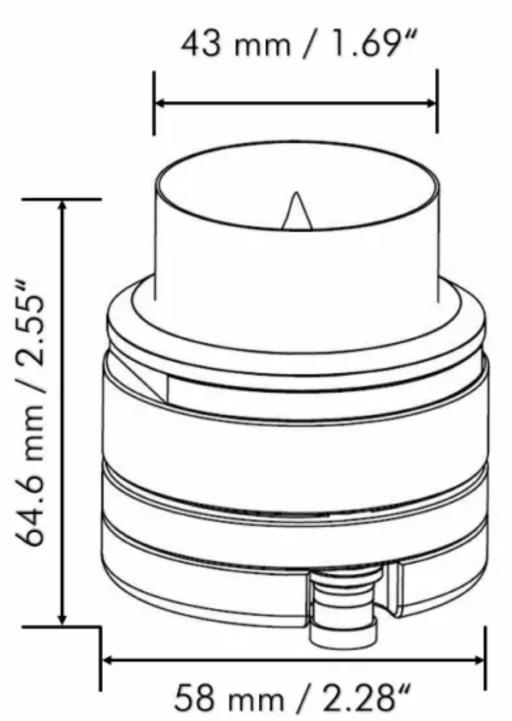

Abmessungen und Montage / Dimensions and mounting

Garantie- und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.

Terms of warranty
