Produkttyp	Kompressionshochtöner
Modell	GZCT 19N-PROX
Marke	Ground Zero
Einbaudurchmesser	60 x 46 mm
Einbautiefe	48 mm
Außenabmessungen	83 x 67 mm
Impedanz	4 Ω
Frequenzgang	3 – 22 kHz
Empfindlichkeit	109 dB SPL (1W/1m)
Belastbarkeit (RMS)	30 W
Belastbarkeit (max.)	100 W
Schwingspule	25 mm CCAL
Magnet	Neodym (45 mm)
Abstrahlwinkel	80° x 60°
Empfohlene Trennfrequenz	3000 Hz (12 dB/Oktave)
Hornmaterial	Aluminium mit asymmetrischem Wave Guide
Kalottenmaterial	Leichte Polyester
Reinigung	Mit trockenem, fusselfreiem Tuch von Staub befreien
Sicherheit	Vor Überlastung schützen, nur an geeignete Verstärker anschließen
Ersatzteile	Nicht separat erhältlich

Häufig gestellte Fragen - GZCT 19N-PROX Ground Zero

Wie schließe ich den Hochtöner GZCT 19N-PROX an?

Der Hochtöner wird an einen Verstärker über eine Frequenzweiche angeschlossen. Stellen Sie sicher, dass die Weiche den richtigen Frequenzbereich einstellt (mindestens 3000 Hz bei 12 dB/Oktave). Verwenden Sie geeignete Lautsprecherkabel.

Welche Trennfrequenz sollte ich verwenden?

Die empfohlene minimale Trennfrequenz beträgt 3000 Hz bei einer Flankensteilheit von 12 dB/Oktave. Niedrigere Frequenzen können den Hochtöner beschädigen.

Kann der Hochtöner im Außenbereich eingesetzt werden?

Nein, der GZCT 19N-PROX ist nicht wasserdicht. Er ist für den Einsatz in Innenräumen oder in geschützten Gehäusen vorgesehen.

Wie reinige ich den Hochtöner?

Reinigen Sie den Hochtöner mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine Reinigungsmittel, da diese die Membran beschädigen könnten.

Ist der Hochtöner für 2-Wege-Lautsprechersysteme geeignet?

Ja, der Hochtöner eignet sich für 2-Wege-Systeme in Kombination mit einem passenden Tiefmitteltöner und einer Frequenzweiche.

Welche Impedanz hat der Hochtöner?

Die Impedanz beträgt 4 Ohm. Beachten Sie die Gesamtimpedanz, wenn Sie mehrere Lautsprecher parallel schalten.

Wie hoch ist die maximale Belastbarkeit?

Die maximale Belastbarkeit beträgt 100 Watt (kurzzeitig). Die Dauerbelastbarkeit liegt bei 30 Watt RMS.

Kann ich mehrere Hochtöner parallel schalten?

Ja, aber die Gesamtimpedanz sinkt. Bei zwei 4-Ohm-Hochtönern parallel ergibt sich 2 Ohm. Stellen Sie sicher, dass Ihr Verstärker diese Impedanz unterstützt.

Gibt es eine Einbauanleitung?

Ja, eine detaillierte Einbauanleitung finden Sie in der Bedienungsanleitung, die als PDF heruntergeladen werden kann.

Wo finde ich die genauen Maße für den Einbau?

Die genauen Maße (Einbaudurchmesser 60 x 46 mm, Einbautiefe 48 mm) sind in den technischen Daten aufgeführt.

BEDIENUNGSANLEITUNG GZCT 19N-PROX Ground Zero

ANLEITUNG / OWNER'S MANUAL

GZCT 19N-PROX

Spezifikationen / Specifications

• High End Kompressions-Hochtöner
• Leichte Polyester Kalotte
• Aluminium Horn mit asymmetrischem Wave Guide
• Hocheffizienter Neodym Motor
• 25 mm CCAL Schwingspule
• 19 mm / 0.75" Horn-Ausgang

Technische Daten / Specifications

Model	GZCT 19N-PROX
Durchmesser / Diameter	83 x 67 mm / 3.27 x 2.64"

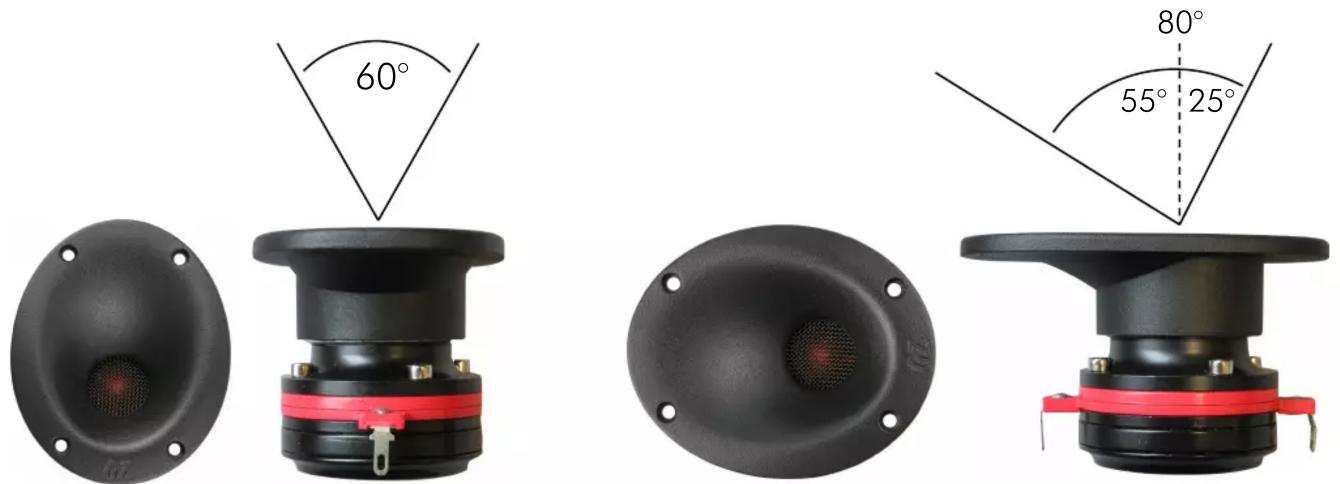

Abstrahlung / Dispersion	80° x 60°
Impedanz / Impedance	4 Ω

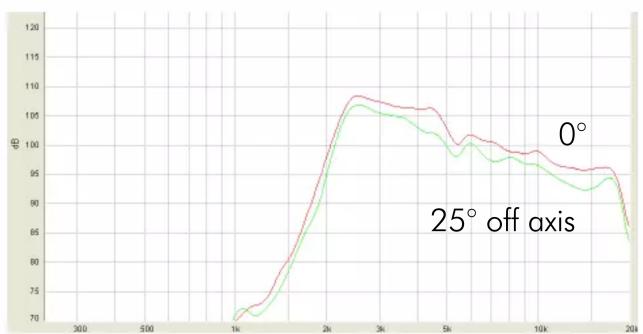

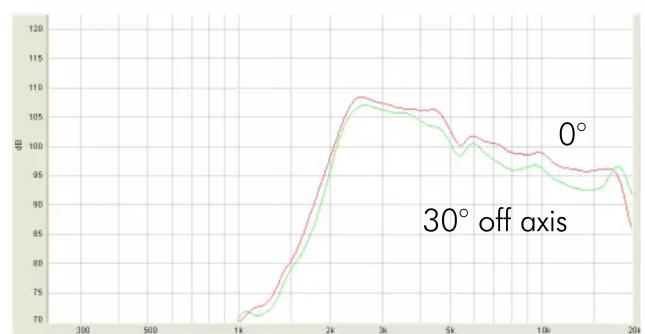

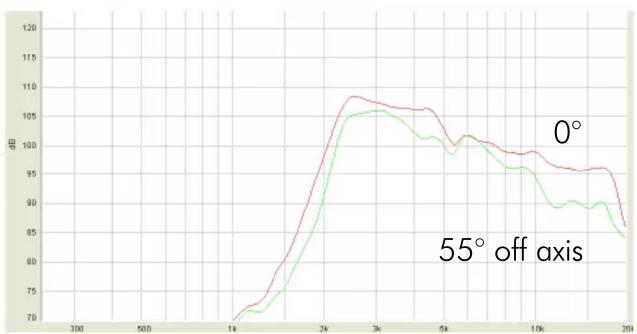

Frequenzgang / Frequency response	3 – 22 kHz
Empfohlene min. Trennfrequenz / Recommended min. crossover frequency	3000 Hz @ 12dB
Power Watt RMS	30
Power Watt Maximum	100
Sensitivity SPL 1W / 1m	109 dB
Schwingspule / Voicecoil	25 mm / 1" CCAL
Magnet	45 mm / 1.77" Neodymium
Einbaudurchmesser / Mounting diameter	60 x 46 mm / 2.36 x 1.81"
Einbautiefe / Mounting Depth	48 mm / 1.89"

Garantie- und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.
