Produkttyp	Hochleistungs-Kompressionshochtöner
Modell	GZCT 5000SPL-B
Impedanz	4 Ohm
Abstrahlung	90° x 60°
Schwingspulen-Durchmesser	44,5 mm (1,75 Zoll) CCA-Runddraht
Antrieb	115 mm Ferritmagnet
Frequenzgang	1,5 – 20 kHz
Wirkungsgrad (SPL)	108 dB
Belastbarkeit RMS (mit HPF)	70 Watt
Belastbarkeit Max. (mit HPF)	180 Watt
Hochpassfilter	6 dB/Oktave, 3,3 µF Kondensator
Gesamthöhe	150 mm
Einbaudurchmesser	165 x 130 mm
Einbautiefe	142 mm
Material Hochtonkalotte	Titan
Material Horn	ABS-Kunststoff (Traktrix-Form)
Entwicklungsland	Deutschland
Entsorgungshinweis	Nicht über Hausmüll, lokale Recyclingstelle
Sicherheitshinweis	Lautstärke über 85 dB kann Gehör schädigen; von Kindern fernhalten
Garantie	Gesetzliche Gewährleistung; Originalverpackung für Rücksendung

Häufig gestellte Fragen - GZCT 5000SPL-B Ground Zero

Welche Impedanz hat der GZCT 5000SPL-B?

Der Lautsprecher hat eine Impedanz von 4 Ohm.

Welche Belastbarkeit (RMS) ist angegeben?

Die RMS-Belastbarkeit beträgt 70 Watt bei Verwendung eines Hochpassfilters.

Wie schließe ich den Hochtöner an?

Verwenden Sie den integrierten Hochpassfilter (3,3 µF Kondensator). Achten Sie auf korrekte Polung und ausreichende Kabelquerschnitte.

Kann ich den Hochtöner ohne Hochpassfilter betreiben?

Nein, der Hochtöner benötigt zwingend einen Hochpassfilter (HPF) ab 1,5 kHz, um Schäden durch tiefe Frequenzen zu vermeiden.

Welchen Einbaudurchmesser benötige ich?

Der erforderliche Einbaudurchmesser beträgt 165 x 130 mm, die Einbautiefe 142 mm.

Wie reinige ich den Lautsprecher?

Reinigen Sie die Oberfläche vorsichtig mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, da diese das Material beschädigen könnten.

Ist der Lautsprecher für den Einsatz im Freien geeignet?

Der Hochtöner ist für den Einsatz im Fahrzeuginnenraum konzipiert. Vor Feuchtigkeit und direkter Sonneneinstrahlung schützen.

Welche Sicherheitshinweise sind zu beachten?

Halten Sie Kinder und Haustiere von Verpackung und Kleinteilen fern. Dauerhaft hohe Lautstärke (über 85 dB) kann zu Gehörschäden führen. Beachten Sie die Warnhinweise in der Anleitung.

Was ist bei der Installation im Fahrzeug zu beachten?

Niemals in Tank, Bremsleitungen oder Kabel bohren. Kabel nicht über scharfe Kanten führen. Signal- und Lautsprecherkabel getrennt von Stromkabeln verlegen.

Gilt die Garantie bei Wettbewerbseinsatz?

Nein, Schäden durch Überlastung, unsachgemäße Behandlung oder Wettbewerbsteilnahme sind von der Garantie ausgeschlossen.

BEDIENUNGSANLEITUNG GZCT 5000SPL-B Ground Zero

Spezifikationen / Specifications

• Hochleistungs-Kompressionshochtöner
• Hoher Wirkungsgrad (SPL)
- Titan-Kalotte
• ABS Kunststoff-Horn in Traktrix-Ausführung
• 44.5 mm CCA Schwingspule (Runddraht)
○ High-power compression tweeter
○ High efficiency (SPL)
- Titanium dome
○ ABS plastics horn with Tractrix shape
- 44.5 mm / 1.75" CCA voice coil (round wire)

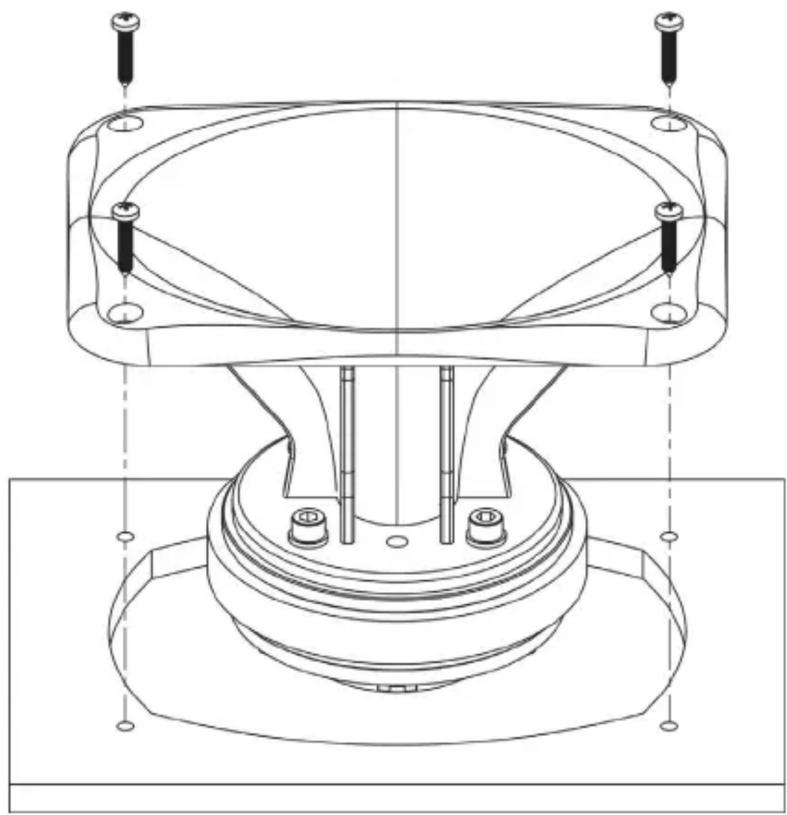

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the component

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

Spezifikationen / Specifications

Modell / model	GZCT 5000SPL / -B
Impedanz / impedance	4 Ohm / ohms
Abstrahlung / dispersion	90° x 60°
Schwingspulen-Durchmesser / voice coil diameter	44.5 mm / 1.75"
Antrieb / motor	115 mm / 4.53" Ferrit / ferrite
Frequenzgang / frequency response	1.5 – 20 kHz
Wirkungsgrad / efficiency (SPL)	108 dB
Belastbarkeit / Power handling (RMS)	70 Watt / Watts (mit / with HPF)
Belastbarkeit / Power handling (max.)	180 Watt / Watts (mit / with HPF)
Hochpassfilter / high pass filter	6 dB / Okt. / oct – 3.3μF cap
Gesamthöhe / total height	150 mm / 5.9"
Einbaudurchmesser / mounting diameter	165 x 130 mm / 6.5 x 5.12"
Einbautiefe / mounting depth	142 mm / 5.59"
