| Produkttyp | Tief-/Mitteltonlautsprecher |
| Marke | Ground Zero |
| Modell | GZ ULTRA K-165 |
| Außendurchmesser | 165 mm |
| Einbaudurchmesser | 147 mm |
| Einbautiefe | 67 mm |
| Nennimpedanz | 4 Ohm |
| Frequenzgang | 45 Hz – 5 kHz |
| Belastbarkeit (RMS) | 100 Watt |
| Belastbarkeit (max.) | 160 Watt |
| Membranmaterial | Carbon-Vlies Sandwich |
| Korbmaterial | Gefrästes Aluminium, mehrteilig |
| Antrieb | Hochgradiger Neodym-Magnet |
| Schwingspulendurchmesser | 34 mm |
| Max. Auslenkung (p2p) Xmax | 10 mm |
| Schalldruckpegel (SPL) | 87 dB |
| Resonanzfrequenz (fs) | 43 Hz |
| Gleichstromwiderstand (Re) | 3,4 Ohm |
| Gesamtgüte (Qts) | 0,51 |
| Luftnachgiebigkeitsvolumen (Vas) | 20,4 L |
| Bewegte Masse (Mms) | 15,4 g |
| Kraftfaktor (BL) | 5,05 N/A |
Häufig gestellte Fragen - GZ ULTRA K-165 Ground Zero
Benutzerfragen zu GZ ULTRA K-165 Ground Zero
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Lautsprecher kostenlos im PDF-Format! Finden Sie Ihr Handbuch GZ ULTRA K-165 - Ground Zero und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GZ ULTRA K-165 von der Marke Ground Zero.
BEDIENUNGSANLEITUNG GZ ULTRA K-165 Ground Zero
Sogenannte High-End Produkte werden dieser Kategorie im Allgemeinen deswegen zugeordnet, weil sie zu den besten Geräten der jeweiligen Produktgruppe zählen und sich durch besonders außergewöhnliche und exklusive Ausstattungsmerkmale sowie sehr hohe Fertigungsqualität auszeichnen. Ein wahres High-End Produkt zur Musik-wiedergabe definiert sich unserer Meinung nach jedoch noch viel weitreichender und beinhaltet das Erleben von Gefühlen beim Hören der Lieblingsmusik und den daraus resultierenden Eindrücken, die solche Geräte hervorrufen können. Folglich war es das wichtigste, übergeordnete und kompromisslose Ziel bei der Entwicklung der ULTRA-Serie, jenes Kribbeln hervorzurufen, das mit der Gänsehaut einhergeht, wenn uns das Ohr Dinge wahrnehmen lässt, die über jenes Spektrum hinausgehen, welche mittels eines Testmikrofones aufgenommen werden können.
"ul-tra"
Im Laufe von mehr als 25 Jahren wurde viel Erfahrung bei der Entwicklung von Lautsprechern, Subwoofern und Verstärkern für anspruchsvolle Kunden mit dem Ziel, besonders klangstarke Produkte für die Audiowiedergabe im Auto zu entwickeln, gesammelt. In dieser Zeit wurde eine breite Palette an Car-Audio-Produkten auf den Markt gebracht, die unter anderem sehr erfolgreich bei Klangwettbewerben auf der ganzen Welt eingesetzt wurden und natürlich immer noch werden. Diese langjährige Erfahrung und die dabei gesammelten Fähigkeiten wurden eingesetzt, um eine vollkommen neue und zurecht als Ultra-High-End bezeichnete Produktlinie zu entwickeln. Innerhalb dieser Linie präsentiert GROUND ZERO nun einen außergewöhnlichen Zweikanal-Verstärker und die dazu passenden Lautsprecher! Die Produkte der REFERENCE ULTRA-Serie wurden sehr sorgfältig von Ingenieuren aus England, Schweden und Deutschland entwickelt, um selbst höchst anspruchsvollen Kunden zu genügen, die weder bei der Fertigungsqualität noch bei der Klangwiedergabe jegliche Zugeständnisse machen möchten.
SICHERHEITSHINWEISE / HERSTELLERERKLÄRUNG
Sicherheitshinweise: Setzen Sie dieses Gerät keinen extremen Temperaturen, Feuer, hoher Feuchtigkeit oder direktem Kontakt mit Flüssigkeiten aus. Verwenden Sie das Gerät nicht, wenn es beschädigt ist oder Flüssigkeiten ausgesetzt war. Halten Sie das Gerät, die Verpackung sowie jegliche Zubehörteile, Schrauben etc. von Kindern und Haustieren fern, um Unfällen vorzubeugen und Erstickungsgefahren zu vermeiden.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Gerät der Richtlinie 2014/30/EU (EMV) entspricht. Hiermit wird außerdem erklärt, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC - Richtlinie über die allgemeine Produkt-sicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Elektronische Produkte enthalten wertvolle Rohstoffe und dürfen nicht über den normalen Hausmüll entsorgt werden. Bitte bringen Sie das Gerät nach Ende der Lebensdauer zu Ihrer lokalen Recyclinginrichtung.
GZ ULTRA K-165 - TECHNISCHE DATEN
Lautsprechertyp 165 mm SQ Tief- und Mitteltonlautsprecher
Nominale Impedanz 4 Ohm
Frequenzgang 45 Hz – 5 kHz
Lautsprecherkorb Aus mehrteiligem, gefrästem Aluminium
Membran Carbon-Vlies Sandwich
Antrieb Hochgradiges Neodym
Durchmesser der Schwingspule 34 mm
Max. Auslenkung (p2p)- Xmax 10 mm
Belastbarkeit (RMS) 100 Watt
Belastbarkeit (max.) 160 Watt

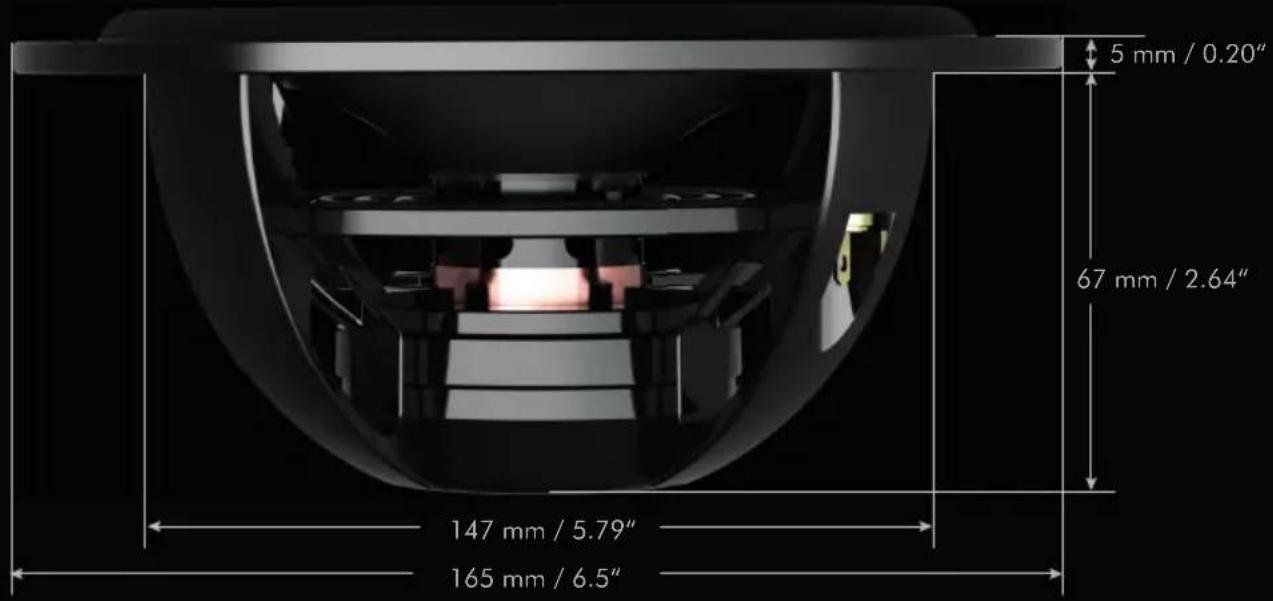

Außendurchmesser 165 mm
Einbaudurchmesser 147 mm
Einbautiefe 67 mm
GZ ULTRA K-165 – AKUSTISCHE PARAMETER
Resonanzfrequenz - fs 43 Hz
Wirkungsgrad - SPL 87 dB
DC Widerstand (Schwingspule) - Re 3.4 Ohm
Treibergüte Q (nur nicht-elektrische Verluste) - Qms 5.56
Treibergüte Q (bei fs) - Qes 0.56
Gesamtgüte Q - Qts 0.51
Luftnachgiebigkeitsvolumen - Vas 20.4 L
Bewegte Masse inkl. akustischer Last - Mms 15.4 g
Produkt der magnetischen Flussdichte - BL 5.05 N/A
Mech. Widerstand der Treiberaufhängung - Rms 0.75 kg/s
Nachgiebigkeit der Treiberaufhängung - Cms 0.88 mm/N
Induktivität der Schwingspule - LE 0.12 mH
GZ ULTRA K-165 – AUSSTATTUNGSMERKMALE
Ultra-High-End 165 mm Tief- und Mitteltonlautsprecher
• Eng tolerierte technische Parameter
Leichtgewichtige Carbon-Vlies Sandwich-Membran
Weitauslenkende Gummisicke mit linearer Führung
• Hochgradiger Neodym-Antrieb
• Belüfteter Spulenträger für geringe Verzerrungen
• Runder Schwingspulendraht aus Kupfer für hohe Belastbarkeit
Feingestrahlter, schwarz eloxierter GZ-Design Korb aus gefrästen Aluminiumteilen
Optimierte Antriebs- und Schwingspulenbelüftung
Strömungsoptimierte Speichen aus Aluminum-Spritzguss
Großzügig dimensionierte, flexibel eingewebte Lautsprecherlitzen
• Vergoldete Anschlussklemmen
Dokumentierte technische Abschlussprüfung
• Holzverpackung / paarweise selektiert
GZ ULTRA 165-GRILL Schutzgitter sind separat erhältlich
symbolische Darstellung
GZ REFERENCE ULTRA SERIE
other

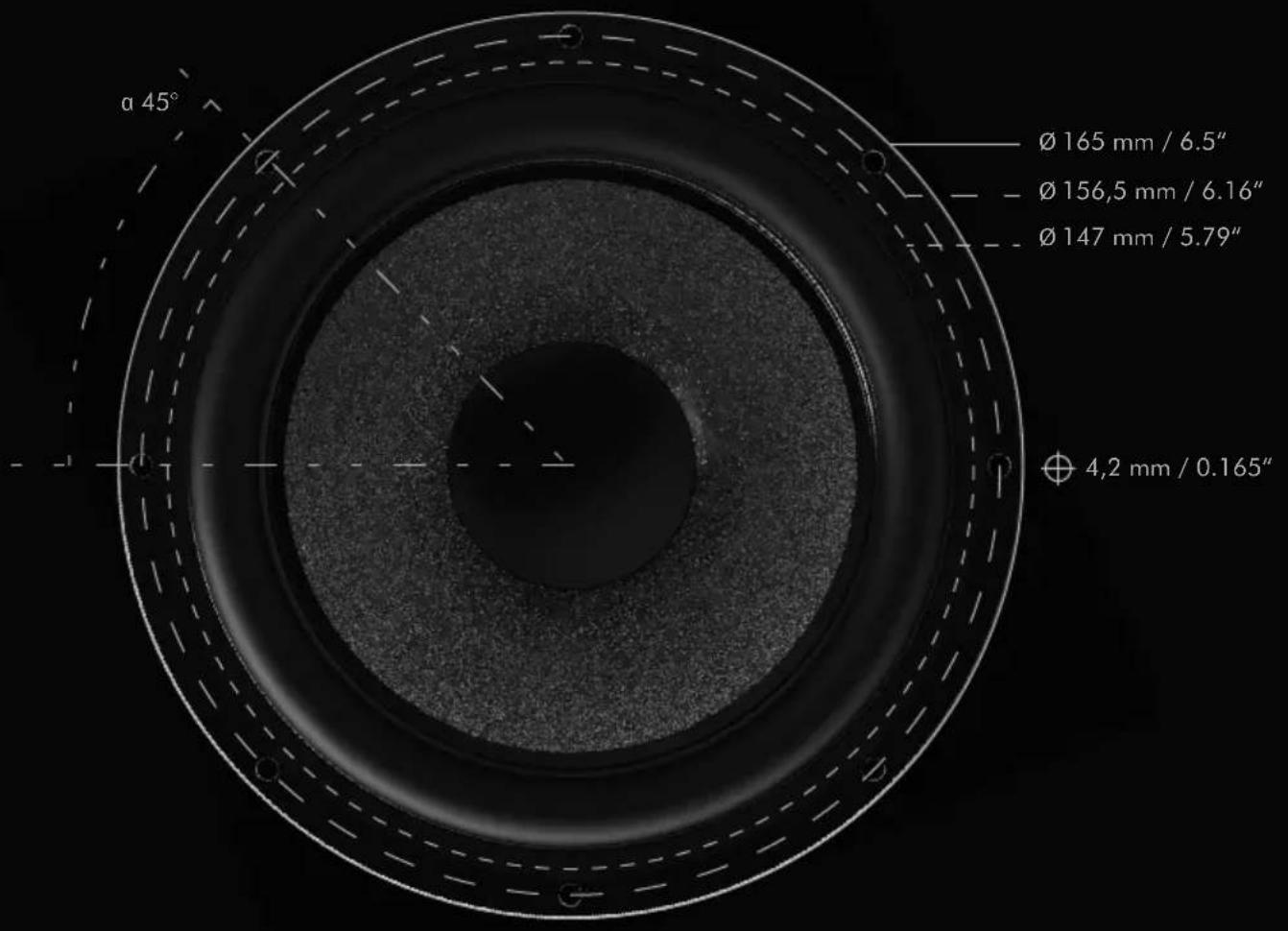

| Diameter (mm) | Thickness (in" or "mm") | | ------------- | ------------------------ | | Ø 165 | 6.5 | | Ø 156.5 | 6.16 | | Ø 147 | 5.79 | | Ø 4.2 | 0.165 |
GROUND ZERO verwendet das weltweit anerkannte KLIPPEL® R&D Analyzer KA3 System für die Lautsprecher- und Subwoofer-Entwicklung in Deutschland sowie für das QC-Reporting der meisten Produktionslinien während der Fertigung. Die Ergebnisse der LPM- und LSI-Messungen sind die Grundlage für die Bewertung und Überprüfung der
Weiterentwicklung, für alle praktischen Anwendungen perfekt funktionierende Produkte anbieten zu können. Kontinuierliche Aus- und Weiterbildungen unserer Mitarbeiter sorgen für höchstmögliche Qualifikation. KLIPPEL® ist ein eingetragenes Warenzeichen der KLIPPEL GmbH
GZ ULTRA K-165
Der empfindlichste Bereich des menschlichen Gehörs ist das mittlere Frequenzspektrum.
Bei den meisten 2-Wege Lautsprecher-Anordnungen wird dieser wesentliche Teil des Audiosignals weitestgehend vom Tief- und Mitteltonlautsprecher statt vom Hochtöner übertragen. Aus diesem Grund ist das Ziel bei der Entwicklung eines solchen Treibers ein möglichst fehlerfreier und breitbandiger Frequenzgang, beginnend bei einer niedrigen Resonanz- bis hin zur Übergangsfrequenz, bei welcher dann der Hochtöner die Wiedergabe übernimmt. Gleichzeitig sind hohe dynamische Fähigkeiten, sowie eine ausgeglichene Audiowiedergabe bei jedwedem seitens des Hörers gewünschtem Ausgangspegel wichtige Anforderungen. Obgleich die Technik und Wiedergabequalität beim GZ ULTRA K-165 an erster Stelle stehen, stellt das Design des Treibers weit mehr als nur eine imposante Kosmetik dar. Der einzigartige Korb besteht aus einer Reihe gefräster Aluminiumteile, welche miteinander verbunden maximale Stabilität für die sich bewegenden Teile bieten, aber dank einer strömungsoptimierten Form der Speichen keinerlei störenden Einflüsse zeigen.
Zwei mit Polymerharz imprägnierte Lagen Carbon-Vlies und eine dazwischen liegende Schicht Spezialdämpfung werden unter hoher Temperatur und Druck zu einer hochfesten und verwindungssteifen aber dennoch extrem leichten Sandwich-Membran verbunden. Zusammen mit einem leistungsstarken Neodym-Antrieb bildet diese eine perfekte Grundlage für die außergewöhnlichen Fähigkeiten dieses einmaligen Lautsprechers.
Es ist daher auch keine große Überraschung, aber natürlich eine besondere Ehre,
verahl der Hochtöner GZ ULTRA T-30 als auch der Tief- und Mittelton- cher GZ ULTRA K-165 die Mitglieder der EISA, einer Gruppe internationaler allo Fachjournalisten, bereits bei ersten Hörsitzungen so begeisterten, dass es Zweitel an der Entscheidung geben konnte, diese beiden Lautsprecher mit stangesehenen und begehrten Titel auszuzeichnen:
dem höchstangesehenen und IN-CAR SPEAKER SYSTEM
Ground Zero GZ ULTRA T-30+GZ ULTRA K-165
