GZ ULTRA T-30 - Lautsprecher Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	30 mm Kalottenhochtöner
Marke	Ground Zero
Modell	GZ ULTRA T-30
Nennimpedanz	4 Ohm
Frequenzgang	1 – 26 kHz
Wirkungsgrad (SPL)	>82 dB
Belastbarkeit RMS	100 Watt
Belastbarkeit max.	150 Watt
Schwingspulendurchmesser	30 mm
Außendurchmesser	76 mm
Einbaudurchmesser	60 mm
Einbautiefe	41 mm
Gehäusematerial	CNC gefrästes Aluminium
Kalottenmaterial	Präzisionsbeschichtetes Textilgewebe
Antrieb	Hocheffizientes Neodym
Schutzgitter	NRG Hexagon Schutzgitter im Lieferumfang
Anschlussklemme	Vergoldete Mehrfach-Anschlussklemme
Besonderheiten	Belüfteter Spulenträger, CCA-Schwingspule, Akustikbedämpfung, Schallführungsaufsatz
Sicherheitshinweise	Nicht extremen Temperaturen, Feuer, hoher Feuchtigkeit oder Flüssigkeiten aussetzen. Von Kindern und Haustieren fernhalten.
Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Reparatur	Nur durch autorisierten Fachdienst. Keine vom Benutzer zu wartenden Teile.
Hersteller	Ground Zero GmbH, www.ground-zero-audio.com
Konformität	EU-Richtlinien 2014/30/EU, 2011/65/EU, 2001/95/EC
Entsorgung	Nicht über Hausmüll. Bei lokaler Recyclingstelle abgeben.

Häufig gestellte Fragen - GZ ULTRA T-30 Ground Zero

Welche Impedanz hat der GZ ULTRA T-30?

Der GZ ULTRA T-30 hat eine Nennimpedanz von 4 Ohm.

Welchen Frequenzbereich deckt der Hochtöner ab?

Der Frequenzgang reicht von 1 kHz bis 26 kHz.

Wie viel Leistung verträgt der Lautsprecher?

Die Dauerbelastbarkeit beträgt 100 Watt RMS, die maximale Belastbarkeit 150 Watt.

Welche Einbaumaße sind erforderlich?

Der Außendurchmesser beträgt 76 mm, der Einbaudurchmesser 60 mm und die Einbautiefe 41 mm.

Ist ein Schutzgitter im Lieferumfang enthalten?

Ja, es wird ein NRG Hexagon Schutzgitter mitgeliefert.

Kann der Hochtöner an eine Frequenzweiche angeschlossen werden?

Ja, der GZ ULTRA T-30 ist für den Betrieb mit einer passiven Frequenzweiche ausgelegt. Der Anschluss erfolgt über die vergoldete Mehrfachklemme.

Wie reinige ich den Lautsprecher?

Reinigen Sie das Gehäuse und das Schutzgitter mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel.

Worauf muss ich bei der Installation achten?

Stellen Sie sicher, dass der Lautsprecher fest und vibrationsfrei montiert wird. Vermeiden Sie direkte Sonneneinstrahlung und Feuchtigkeit. Beachten Sie die Einbautiefe.

Ist der GZ ULTRA T-30 mit dem GZ ULTRA K-165 kompatibel?

Ja, der Hochtöner wurde speziell mit dem GZ ULTRA K-165 Tief-Mitteltöner und dem GZ ULTRA A-2 Verstärker abgestimmt.

Wo finde ich die vollständige EU-Konformitätserklärung?

Die Konformitätserklärung ist auf der Website von Ground Zero unter www.ground-zero-audio.com verfügbar.

BEDIENUNGSANLEITUNG GZ ULTRA T-30 Ground Zero

Sogenannte High-End Produkte werden dieser Kategorie im Allgemeinen deswegen zugeordnet, weil sie zu den besten Geräten der jeweiligen Produktgruppe zählen und sich durch besonders außergewöhnliche und exklusive Ausstattungsmerkmale sowie sehr hohe Fertigungsqualität auszeichnen. Ein wahres High-End Produkt zur Musik-wiedergabe definiert sich unserer Meinung nach jedoch noch viel weitreichender und beinhaltet das Erleben von Gefühlen beim Hören der Lieblingsmusik und den daraus resultierenden Eindrücken, die solche Geräte hervorrufen können. Folglich war es das wichtigste, übergeordnete und kompromisslose Ziel bei der Entwicklung der ULTRA-Serie, jenes Kribbeln hervorzurufen, das mit der Gänsehaut einhergeht, wenn uns das Ohr Dinge wahrnehmen lässt, die über jenes Spektrum hinausgehen, welche mittels eines Testmikrofones aufgenommen werden können.

Im Laufe von mehr als 25 Jahren wurde viel Erfahrung bei der Entwicklung von Lautsprechern, Subwoofern und Verstärkern für anspruchsvolle Kunden mit dem Ziel, besonders klangstarke Produkte für die Audiowiedergabe im Auto zu entwickeln, gesammelt. In dieser Zeit wurde eine breite Palette an Car-Audio-Produkten auf den Markt gebracht, die unter anderem sehr erfolgreich bei Klangwettbewerben auf der ganzen Welt eingesetzt wurden und natürlich immer noch werden. Diese langjährige Erfahrung und die dabei gesammelten Fähigkeiten wurden eingesetzt, um eine vollkommen neue und zurecht als Ultra-High-End bezeichnete Produktlinie zu entwickeln. Innerhalb dieser Linie präsentiert GROUND ZERO nun einen außergewöhnlichen Zweikanal-Verstärker und die dazu passenden Lautsprecher! Die Produkte der REFERENCE ULTRA-Serie wurden sehr sorgfältig von Ingenieuren aus England, Schweden und Deutschland entwickelt, um selbst höchst anspruchsvollen Kunden zu genügen, die weder bei der Fertigungsqualität noch bei der Klangwiedergabe jegliche Zugeständnisse machen möchten.

SICHERHEITSHINWEISE / HERSTELLERERKLÄRUNG

Sicherheitshinweise: Setzen Sie dieses Gerät keinen extremen Temperaturen, Feuer, hoher Feuchtigkeit oder direktem Kontakt mit Flüssigkeiten aus. Verwenden Sie das Gerät nicht, wenn es beschädigt ist oder Flüssigkeiten ausgesetzt war. Halten Sie das Gerät, die Verpackung sowie jegliche Zubehörteile, Schrauben etc. von Kindern und Haustieren fern, um Unfällen vorzubeugen und Erstickungsgefahren zu vermeiden.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Gerät der Richtlinie 2014/30/EU (EMV) entspricht. Hiermit wird außerdem erklärt, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC - Richtlinie über die allgemeine Produkt-sicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Elektronische Produkte enthalten wertvolle Rohstoffe und dürfen nicht über den normalen Hausmüll entsorgt werden. Bitte bringen Sie das Gerät nach Ende der Lebensdauer zu Ihrer lokalen Recyclinginrichtung.

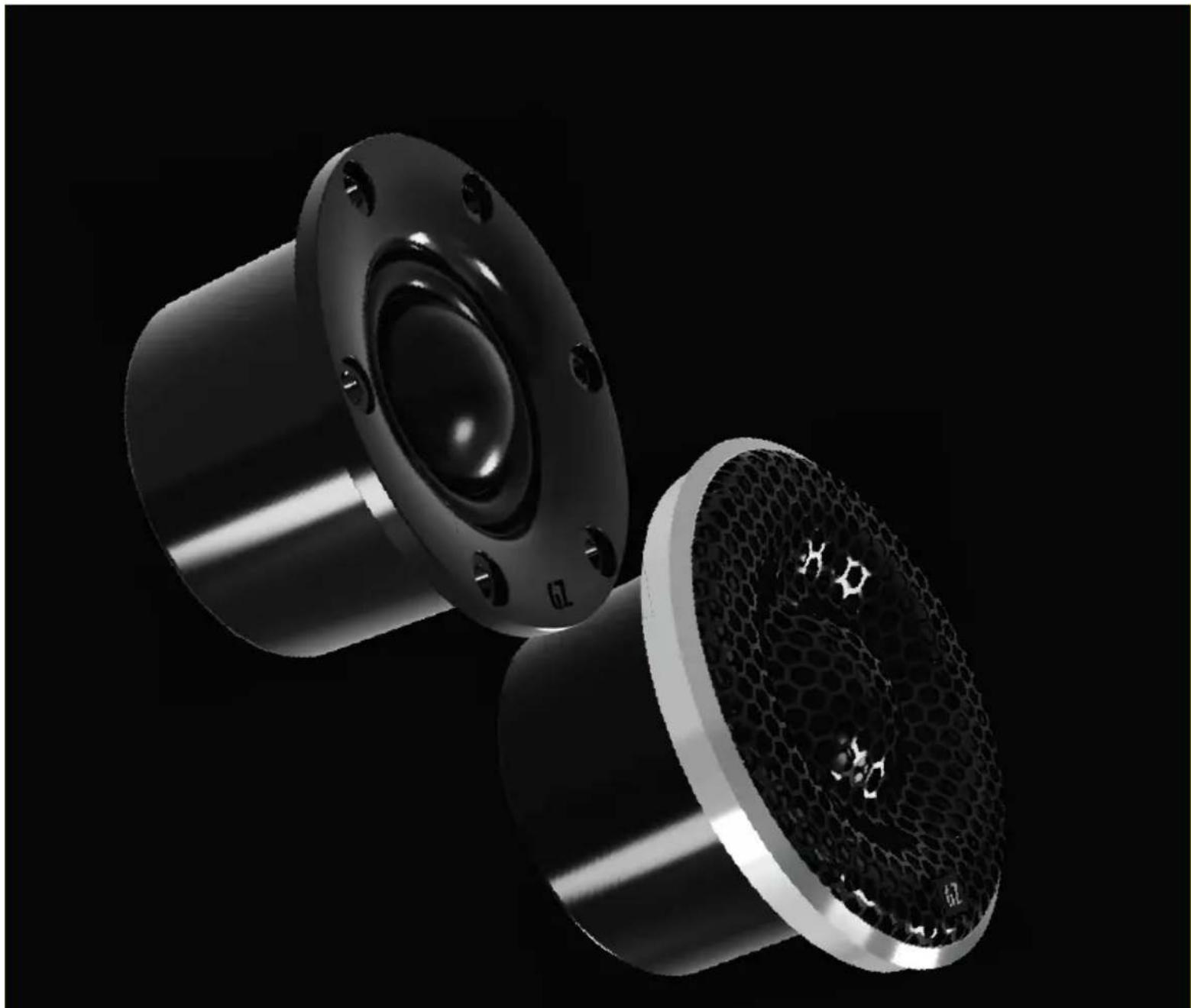

GZ ULTRA T-30 – AUSSTATTUNGSMERKMALE

Ultra-High-End 30 mm Kalottenhochtöner
- Eng tolerierte technische Parameter
- Präzisionsbeschichtete Kalotte aus Textilgewebe
• Hocheffizienter Neodym-Antrieb
Belüfteter Spulenträger für geringe Verzerrungen
Leichtgewichtige CCA Schwingspule für hohe Effizienz
Besondere Akustik-Bedämpfung zur Druckverteilung
CNC gefrästes Aluminium-Gehäuse mit integriertem Diffusor
• Flexible Anschlusslitzen
GZ-Design Schallführungsaufsatz
GZ-Design Montagering & NRG Hexagon Schutzgitter
Vergoldete Mehrfach-Anschlussklemme
Dokumentierte technische Abschlussprüfung
- Holzverpackung / paarweise selektiert

GZ ULTRA T-30 – AKUSTISCHE PARAMETER

Resonanzfrequenz - fs 500 Hz

Wirkungsgrad - SPL >82 dB

DC Widerstand (Schwingspule) - Re 3.4 Ohm

Treibergüte Q (nur nicht-elektrische Verluste) - Qms 1.54

Treibergüte Q (bei fs) - Qes 1.74

Gesamtgüte Q - Qts 0.82

Luftnachgiebigkeitsvolumen - Vas n/a

Bewegte Masse inkl. akustischer Last - Mms 0.54 g

Produkt der magnetischen Flussdichte - BL 1.83 N/A

Mech. Widerstand der Treiberaufhängung - Rms 1.10 kg/s

Nachgiebigkeit der Treiberaufhängung - Cms 0.19 mm/N

Induktivität der Schwingspule - LE 0.015 mH

GZ ULTRA T-30 – TECHNISCHE DATEN

Lautsprechertyp 30 mm Kalottenhochtöner

Nominale Impedanz 4 Ohm

Frequenzgang 1 – 26 kHz

Gehäuse

Gefrästes

Aluminium

Kalotte

Behandeltes

Textilgewebe

Antrieb

Hocheffizientes

Neodym

Durchmesser der Schwingspule 30 mm

Belastbarkeit (RMS) 100 Watt

Belastbarkeit (max.) 150 Watt

Außendurchmesser 76 mm

Einbaudurchmesser 60 mm

Einbautiefe

41

mm

GROUND ZERO verwendet das weltweit anerkannte KLIPPEL ^® R&D Analyzer KA3 System

für die Loutsprecher- und Subwoofer-Entwicklung in Deutschland sowie für das QC-

Reporting der meisten Produktionslinien während der Fertigung. Die Ergebnisse der LPM-

und LSI-Messungen sind die Grundlage für die Bewertung und Überprüfung der

Weiterentwicklung, für alle praktischen Anwendungen perfekt funktionierende Produkte anbieten zu können.

Kontinuierliche Aus- und Weiterbildungen unserer Mitarbeiter sorgen für höchstmögliche Qualifikation.

KLIPPEL® ist ein eingetragenes Warenzeichen der KLIPPEL GmbH

GEWÄHRLEISTUNG

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Bearbeitung kann nur nach vorheriger Absprache und Übergabe in der Originalverpackung sowie mit einer Kopie des originalen Kaufbeleges und einer genauen Fehlerbeschreibung erfolgen. Von der Gewährleistung ausgeschlossen sind jedoch Defekte, die nachweislich durch Überlastung, unsachgemäßen Betrieb oder Installation oder durch die Teilnahme an Wettbewerben entstanden sind. GROUND ZERO behält sich das Recht vor, Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne Kunden darüber zu informieren.

GZ ULTRA T-30

Die Beurteilung des Klanges ist rein subjektiv und variiert somit individuell. Jeder nimmt diesen anders wahr, weil jedes Ohr in gewissem Maße auch anders hört. Folglich ist es kaum möglich vorherzusagen, wie die Audiowiedergabe persönlich wahrgenommen wird. Aus diesem Grund ist es nicht einfach, einen sogenannten perfekten Lautsprecher zu entwickeln. Ziel der Entwicklung ist vielmehr, jeden noch so kleinen Fehler bei der Wiedergabe durch den Lautsprecher zu vermeiden. Vor allem das Zusammenspiel mehrerer miteinander für den hörbaren Frequenzbereich genutzter Lautsprecher und darüber hinaus auch mit der Signalquelle und des verwendeten Verstärkers ist letztlich ausschlaggebend und entscheidet darüber, ob die Musik den Zuhörer emotional berührt oder nicht.

Konsequenterweise wurde der Hochtöner GZ ULTRA T-30 zusammen mit dem passenden Tief- und Mitteltonlautsprecher GZ ULTRA K-165 konzipiert und abgestimmt. Dabei kam als Verstärker der dazu vorgesehene GZ ULTRA A-2 zum Einsatz, welcher den Zuhörer mit seinen herausragenden Klangeigenschaften bei der Wiedergabe des gesamten, aber vor allen Dingen des höchsten Frequenzbereichs des Audiosignals durch eine nicht weniger als perfekte Wiedergabe zu beeindrucken vermag, ohne dabei auch nur die geringsten Abweichungen vom originalen Signal zu gestatten.

Es ist daher auch keine große Überraschung, aber natürlich eine besondere Ehre, dass sowohl der Hochtöner GZ ULTRA T-30 als auch der Tief- und Mittelton-

IN-CAR

Ground BEST

sowohl der Hochtöner GZ ULTRA T-30 als auch der Tiet- und Mittelton- ber Best Productisten, bereits bei ersten Hörsitzungen so begeisterten, dass es Zwifel ander Entscheidung geben konnte, diese beiden Lautsprecher mit durchsengesehen und begehrten Titel auszuzeichnen:

AR SPEAKER SYSTEM"
