GZTW 12F - Subwoofer Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer (Flachsubwoofer)
Marke	Ground Zero
Modell	GZTW 12F
Nenndurchmesser	30 cm (12 Zoll)
Einbautiefe	97,5 mm
Einbaudurchmesser	284 mm
Außendurchmesser	313 mm
Impedanz	2 x 2 Ohm (seriell 4 Ohm)
Belastbarkeit (RMS)	350 Watt
Empfohlene Verstärkerleistung	200 - 500 W RMS @ 4 Ohm oder 1 Ohm
Schwingspulendurchmesser	50 mm (2 Zoll)
Membranmaterial	Hochfeste IMPP
Staubschutzkappe	Aluminium
Korb	Resonanzarmer Stahl
Anschluss	Druckkontakt
Wirkungsgrad	89 dB (1W/1m)
X_max (Spitze-zu-Spitze)	32 mm
Optimierung	Klippel® optimiert

Häufig gestellte Fragen - GZTW 12F Ground Zero

Wie schließe ich den GZTW 12F an?

Der GZTW 12F hat zwei 2-Ohm-Schwingspulen. Sie können sie seriell (4 Ohm) oder parallel (1 Ohm) verschalten. Verwenden Sie die Druckkontakt-Anschlüsse. Beachten Sie die korrekte Polarität.

Welches Gehäuse wird empfohlen?

Für Bassreflex: 48 Liter netto mit einem 10 cm x 30 cm Rohr. Für 4. Ordnung Bandpass: 30 Liter geschlossen + 30 Liter ventiliert mit 10 cm x 15,5 cm Rohr. Für geschlossen: mindestens 25 Liter. Siehe Handbuch.

Wie viel Leistung verträgt der Subwoofer?

Die Dauerbelastbarkeit beträgt 350 Watt RMS. Empfohlene Verstärkerleistung: 200-500 Watt RMS je nach Impedanz.

Welche Einbautiefe ist erforderlich?

Die Einbautiefe beträgt nur 97,5 mm, daher ideal für flache Installationen.

Wie reinige ich den Subwoofer?

Reinigen Sie die Membran vorsichtig mit einem weichen, trockenen Tuch. Keine aggressiven Reinigungsmittel verwenden.

Was bedeutet Klippel® optimiert?

Klippel® ist ein Messsystem zur Optimierung des Lautsprechers. Es sorgt für geringe Verzerrungen und maximale Auslenkung.

Kann ich den Subwoofer im Freien verwenden?

Der GZTW 12F ist für den Einsatz im Fahrzeuginnenraum konzipiert, nicht für Außenbereiche. Feuchtigkeit vermeiden.

Welche Garantie gibt es?

Es gilt die gesetzliche Gewährleistung. Schäden durch Überlastung oder unsachgemäße Behandlung sind ausgeschlossen. Rückgabe nur in Originalverpackung.

Wie schwer ist der Subwoofer?

Das genaue Gewicht ist nicht angegeben, aber typische 12-Zoll-Flachsubwoofer wiegen etwa 5-7 kg.

Welche Musikrichtung eignet sich besonders?

Der GZTW 12F liefert tiefe, präzise Bässe und eignet sich für alle Musikrichtungen, besonders für basslastige Genres wie Hip-Hop, Electronic oder Rock.

BEDIENUNGSANLEITUNG GZTW 12F Ground Zero

Ausstattungsmerkmale / Features

• Hochwertiger 30 cm Flach-Subwoofer
- Klippel® optimiert
• Geringe Einbautiefe
• Hochfeste IMPP Membran
• Aluminium Staubschutzkappe
• 50 mm Kupfer-Schwingspule
• Resonanzarmer Stahlkorb
• Druckkontakt-Anschluss

Einleitung / Introduction

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der TITANIUM Serie. Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support. Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt aufzusuchen.

Die TITANIUM Serie kombiniert Premium-Qualität und hohe Effizienz. Ein breites Angebot besonderer Lautsprecher erfüllt die hohen Anforderungen der Kunden. Die verfügbaren leistungsstarken Mehrkanalverstärker sind mit klangstarker Class A/B-Technologie ausgestattet und von einem edlen Kühlkörper mit gebürsteter Oberfläche umgeben, der dem typischen schwarz-gelben Farbdesign von GROUND ZERO folgt.

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the component

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit.

Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

Technische Daten / Specifications

Modell / model	GZTW 12F
Schwingspule ∅ / voice coil ∅	50 mm / 2"
Impedanz / impedance	2 x 2 Ohm / ohms
Re (seriell / serial)	4.0 Ohm / ohms
F_s	35.1 Hz
Q_ms	7.49
Q_es	0.57
Q_ts	0.53
V_as	53.1 L / 1.88 cu.ft.
Le	1.99 mH
M_ms	159 g
B_L	15.5 Tm
X_max (p2p)	32 mm / 1.26"
Wirkungsgrad / efficiency (SPL 1w/1m)	89 dB
Belastbarkeit / Power handling (RMS)	350 Watt / Watts
Empfohlene Verstärkerleistung / Recommended amplifierpower	200 - 500 WRMS @ 4 Ohm / ohms oder / or200 - 500 WRMS @ 1 Ohm / ohms

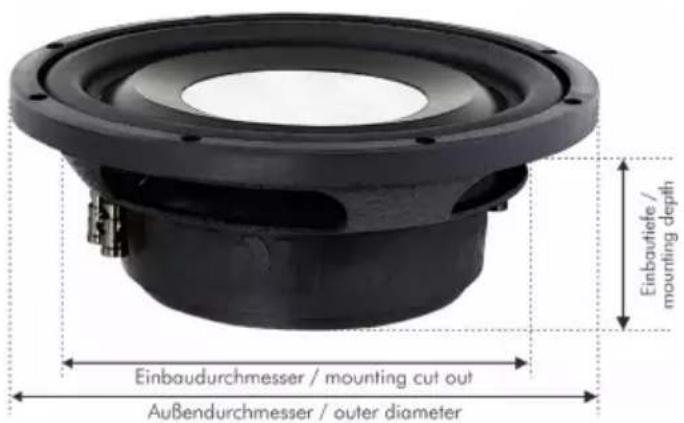

Außendurchmesser / outer diameter	313 mm / 12.32" (317 mm / 12.48")
Einbaudurchmesser / mounting cut out	284 mm / 11.18""
Einbautiefe / mounting depth	97.5 mm / 3.84"

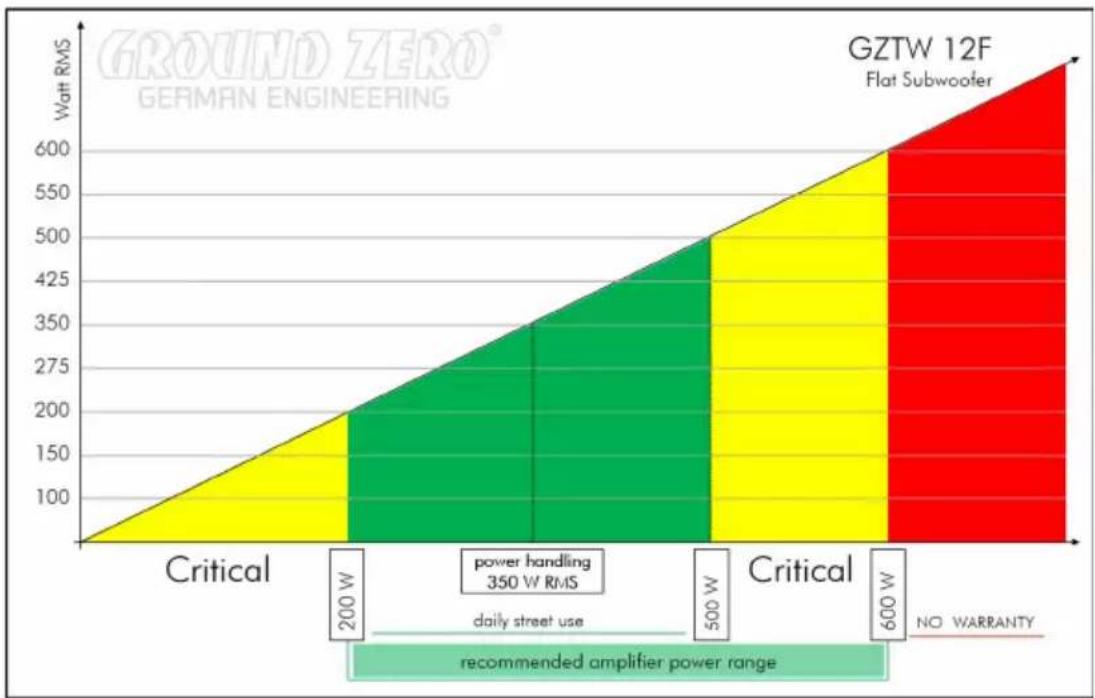

Belastbarkeit / Power handling

Gehäuseempfehlung / Recommended enclosures

Bassreflex / ventedRecommended enclosure	48 Liter netto / 1.70 cu.ft. net
BR-Rohr / port	1 x 10 cm / 1 x 4"
Rohrlänge / port length*	30 cm / 11.81"
F_3 Frequenz / frequency	34 Hz
Bandpass 4^th order	30 Liter netto geschlossen / 1.06 cu.ft. net sealed30 Liter netto ventiliert / 1.06 cu.ft. net vented
BR-Rohr / port	1 x 10 cm / 1 x 4"
Rohrlänge / port length*	15,5 cm / 6.10"
Fb 58 Hz
Geschlossen / sealed (minimum)Limited power handling!	25 Liter netto / 0.88 cu.ft. net
Q_tc 0.92
F_3 Frequenz / frequency	53 Hz

* Die hier aufgeführten Gehäusevorschläge sind nur einige, der möglichen Varianten. Bitte beachten Sie zudem, dass die finale Abstimmung, speziell die Port Längen je nach Fahrzeug und eigenem Geschmack variiert werden sollten.
*Above-mentioned enclosure recommendations are just a few possible variations. Please note that you should find the perfect tuning, especially port length, based on your car and own taste.

Verkabelungmöglichkeiten / Wiring options

GZTW 12F
Serial wiring → 4 Ohms

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt
