GZHW 30XSPL-D1 - Subwoofer Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	Passiv-Subwoofer
Modell	GZHW 30XSPL-D1
Marke	Ground Zero
Durchmesser	30 cm (12 Zoll)
Impedanz	2x 1 Ohm (Dual Voice Coil)
Belastbarkeit (RMS)	1500 Watt
Maximale Belastbarkeit	3000 Watt
Frequenzgang	20 Hz – 500 Hz
Empfindlichkeit (1W/1m)	86 dB
Einbautiefe	18,5 cm
Einbauöffnung	28 cm
Magnet	Ferrit
Schwingspulendurchmesser	75 mm (3 Zoll)
Membranmaterial	Verstärkte Papiermembran
Korbmaterial	Stahlguss
Anschlüsse	Doppelschraubklemmen
Gewicht	ca. 15 kg
Gehäuseempfehlung	Bassreflexgehäuse (ca. 50-80 Liter)
Reinigung und Pflege	Mit einem trockenen, fusselfreien Tuch reinigen. Keine Flüssigkeiten oder Reinigungsmittel verwenden.
Sicherheitshinweise	Nicht über die Belastungsgrenze betreiben. Ausreichende Belüftung sicherstellen.
Ersatzteile und Reparatur	Ersatzteile sind über den Fachhandel oder den Hersteller erhältlich. Reparaturen nur durch qualifiziertes Personal.
Garantie	2 Jahre (abhängig vom Händler)

Häufig gestellte Fragen - GZHW 30XSPL-D1 Ground Zero

Welche Impedanz hat der GZHW 30XSPL-D1 Subwoofer?

Der Subwoofer hat eine Dual-1-Ohm-Schwingspule, d.h. er kann entweder mit 0,5 Ohm (parallele Verschaltung) oder 2 Ohm (serielle Verschaltung) betrieben werden.

Wie viel Leistung verträgt der Subwoofer?

Die Dauerbelastbarkeit beträgt 1500 Watt RMS, die kurzzeitige Spitzenbelastung bis zu 3000 Watt.

In welchem Gehäuse sollte ich den Subwoofer einbauen?

Empfohlen wird ein Bassreflexgehäuse mit einem Netto-Volumen von 50 bis 80 Litern. Die genaue Abstimmung finden Sie in der Bedienungsanleitung.

Welchen Einbauausschnitt benötige ich?

Der Durchmesser der Einbauöffnung beträgt 28 cm. Die Einbautiefe (Montagetiefe) liegt bei 18,5 cm.

Muss der Subwoofer eingespielt werden?

Ja, bei einem neuen Subwoofer sollten Sie eine Einspielzeit von etwa 10-20 Stunden bei moderater Lautstärke einplanen, um die mechanischen Komponenten zu lockern.

Kann ich den Subwoofer in einem Geschlossen Gehäuse betreiben?

Ja, auch ein geschlossenes Gehäuse ist möglich, aber das Bassreflexgehäuse liefert eine höhere Effizienz und tiefere Basswiedergabe. Für geschlossene Gehäuse wird ein Volumen von 30-40 Litern empfohlen.

Wie reinige ich den Subwoofer?

Verwenden Sie ein weiches, trockenes Tuch zum Abwischen der Oberfläche. Vermeiden Sie aggressive Reinigungsmittel oder Flüssigkeiten, die in die Schwingspule gelangen könnten.

Welche Sicherheitsvorkehrungen sollte ich beachten?

Achten Sie darauf, dass der Subwoofer nicht über seine RMS-Belastungsgrenze betrieben wird. Sorgen Sie für ausreichende Belüftung und vermeiden Sie Feuchtigkeit.

Wo finde ich Ersatzteile für den GZHW 30XSPL-D1?

Ersatzteile wie Membranen oder Schwingspulen können über den Ground Zero Fachhandel oder direkt beim Hersteller bezogen werden.

Der Subwoofer hat eine Dual-1-Ohm-Schwingspule – was bedeutet das?

Das bedeutet, dass Sie zwei separate Schwingspulen haben (jede 1 Ohm), die Sie je nach Verstärker parallel (0,5 Ohm) oder seriell (2 Ohm) anschließen können. Prüfen Sie die Mindestimpedanz Ihres Verstärkers.

BEDIENUNGSANLEITUNG GZHW 30XSPL-D1 Ground Zero

Ausstattungsmerkmale / Features

• Hochbelastbarer 30 cm SPL Subwoofer
- Klippel® optimiert
• Effizienter 3-fach Magnet
• Stabiler Aluminiumgusskorb
• Verstärkte Papiermembran
• 75 mm Kupferschwingspule
• Langhubige U-Sicke
• Druckkontakt-Anschluss

Einleitung / Introduction

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der HYDROGEN Serie.

Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support.

Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt aufzusuchen.

Produkte der GROUND ZERO HYDROGEN Serie erfüllen auch die Anforderungen besonders anspruchsvoller Kunden. Eine erstaunliche Performance, großartige Klangqualität und bei Bedarf enorm hoher Schalldruck zeichnen alle Modelle der Linie aus. Die Subwoofer wurden entwickelt, um selbst unter Wettbewerbsbedingungen erfolgreich eingesetzt werden zu können, aber auch im täglichen Betrieb sehr hohe Verstärkerleistungen zu bewältigen und damit enorme Basspegel zu erreichen. Für beengte Platzverhältnisse beinhaltet die HYDROGEN Serie leistungsstarke, aber kleine und installationsfreundliche Verstärker für nahezu alle Anwendungen.

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the components

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclinginrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

Technische Daten / Specifications

Modell / model	GZHW 30XSPL-D1	GZHW 30XSPL-D2
Schwingspule / voice coil	75 mm / 3"
Impedanz / Impedance	2 x 1 Ω	2 x 2 Ω
Re (seriell / wired in serial)	2.0 Ω	3.8 Ω
F_s	39.1 Hz 42.4 Hz
Q_ms	8.00 6.86
Q_es	0.60 0.65
Q_ts	0.56 0.60
Vas	17.6 L / 0.62 cu.ft	16.9 L / 0.60 cu.ft
M_ms	363 g 320 g
X_max (p2p)	45 mm / 1.77"	45 mm / 1.77
Wirkungsgrad / efficiency	85 dB 85 dB
B_L	18.86 Tm 22.35 Tm
Belastbarkeit / power handling	1500 / 3000
Empf. Verstärkerleistung / Rec. amplifier power	1000 – 3000 WRMS@2 Ohm (0.5 Ohm)	1000 – 3000 WRMS@4 Ohm (1 Ohm)

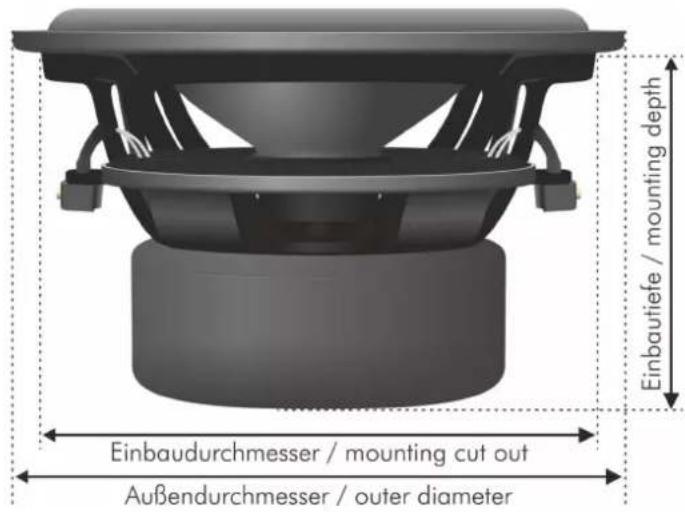

symbolische Darstellung symbolic illustration

Außendurchmesser / outer diameter	315 mm / 12.4"
Einbaudurchmesser / mounting cut out	284 mm / 11.18"
Einbautiefe / mounting depth	198 mm / 7.8"

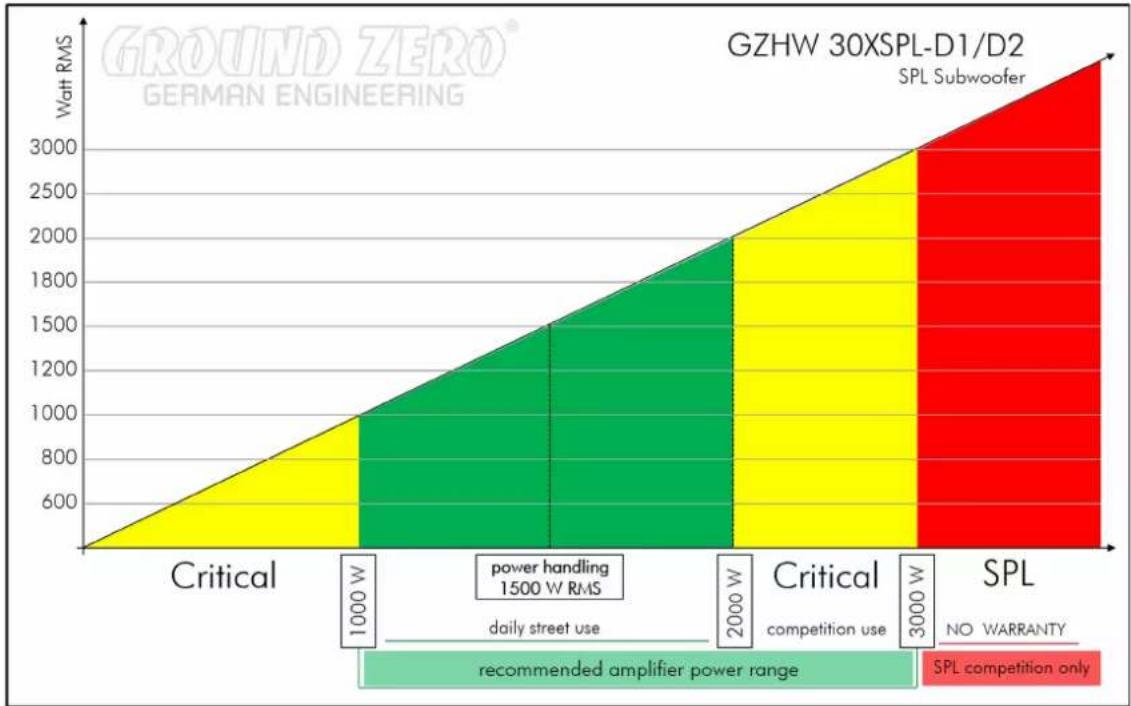

Leistungsempfehlung / Recommended power handling

Gehäuseempfehlung / Enclosure recommendation

Modell / model	GZHW 30XSPL-D1	GZHW 30XSPL-D2
Bassreflex / vented recommended enclosure	90 Liter netto / 3.18 cu.ft. net
Port	40 x 250 mm / 1.57 x 9.84"
Portlänge / port length*	257 mm / 10.11"
F3 Frequenz / frequency	25 Hz
Geschlossen / sealed (minimum) limited power handling	28 Liter netto / 1.00 cu.ft. net
Qtc / F3	0.71 / 48 Hz
Bandpass 4th order	23 Liter netto geschlossen / 0.81 cu.ft. net sealed46 Liter netto ventiliert / 1.62 cu.ft. net ventedLimited frequency range
Port (diameter)	2 x 100 mm / 2 x 4"
Portlänge / port length*	300 mm / 11.81"
Fb (tuning frequency)	52 Hz
Bandbreite (-3 dB) / bandwidth (-3 dB)	33 – 81 Hz

* Die hier aufgeführten Gehäusevorschläge sind nur einige, der möglichen Varianten. Bitte beachten Sie zudem, dass die finale Abstimmung, speziell die Portlängen, nach Fahrzeug variiert werden können.
*Above-mentioned enclosure recommendations are just a few possible variations. Please note that you should find the perfect tuning, especially port length, based on your car and own taste.

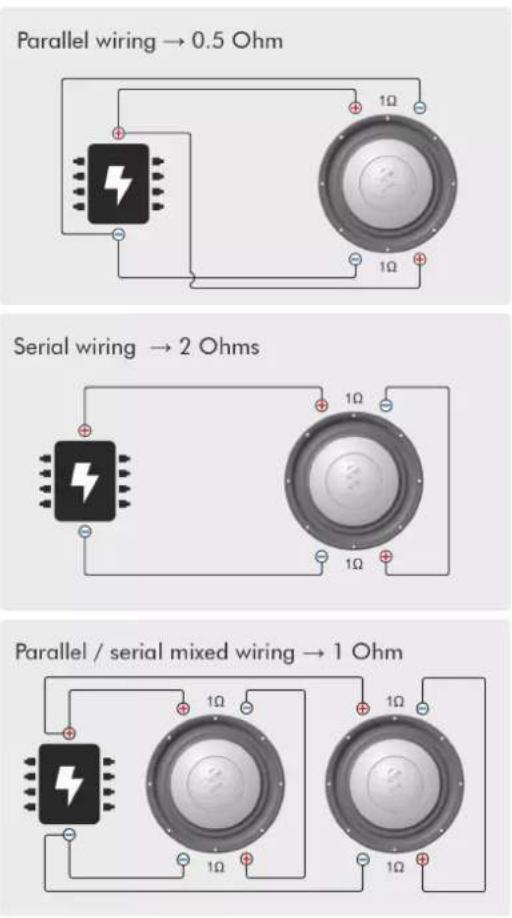

Verkabelungmöglichkeiten / Wiring options

GZHW 30XSPL-D1

GZHW 30XSPL-D2
Parallel wiring → 1 Ohm

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt.

GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt
