Produkttyp	Videorecorder (VHS-Band)
Marke	LG
Modell	LV415
Abmessungen (B x H x T)	360 x 82 x 230 mm
Gewicht	ca. 2,8 kg
Stromversorgung	AC 110–240 V, 50/60 Hz
Leistungsaufnahme	ca. 10 W
Betriebstemperatur	5 °C bis 35 °C
Betriebsfeuchtigkeit	max. 80 %
TV-System	CCIR (625 Zeilen, 50 Halbbilder), PAL/MESECAM
Aufnahmemodi	PAL, MESECAM, NTSC3.58, NTSC4.43
Wiedergabeformate	PAL, MESECAM, NTSC
HF-Modulator	UHF-Kanal 30–40 (einstellbar)
Videoeingang/-ausgang	1,0 Vss, 75 Ω (unsymmetrisch)
Audio-Eingang	−6,0 dBm, > 47 kΩ (Line)
Audio-Ausgang	−6,0 dBm, < 1,5 kΩ (Line)
Signal-Rauschabstand (Stereo)	≥ 66 dB
Dynamikbereich (Stereo)	≥ 80 dB
Besondere Funktionen	Bildschirmmenü (OSD), automatische Abschaltung, Sprachauswahl (DE/EN/FR/IT/ES/RU), OPR (Optimale Bildqualität), Wiederholfunktion, Videodoktor, Farbnormwahl, Toneinstellungen (nur L479/L476), Sendernorm, Eingangseinstellungen
Reinigung	Videokopfreinigung mit geeigneter Reinigungskassette
Sicherheitshinweise	Vor direkter Sonneneinstrahlung, Feuchtigkeit, Staub und Vibrationen schützen. Bei Gewitter Antennenkabel und Netzstecker ziehen.

Häufig gestellte Fragen - LV415 LG

Wie schließe ich den Videorecorder an den Fernseher an?

Verwenden Sie am besten ein Audio/Video-Kabel (Cinch) und verbinden Sie die AUDIO-/VIDEO-AUSGÄNGE des Recorders mit den entsprechenden EINGÄNGEN am Fernseher. Alternativ können Sie das mitgelieferte Koaxialkabel vom RF OUT des Recorders an den Antenneneingang des Fernsehers anschließen und den Fernseher auf den Videokanal (z. B. Kanal 36) einstellen.

Wie kann ich die automatische Aufnahme programmieren?

Dieses Modell verfügt über keine Timer-Aufnahmefunktion. Sie können Aufnahmen manuell starten, indem Sie die REC-Taste drücken. Legen Sie dazu eine Kassette mit intaktem Schreibschutz ein und wählen Sie die gewünschte Aufnahmegeschwindigkeit (SP oder LP/EP).

Warum wird das Bild bei der Wiedergabe gestört?

Störungen können durch eine verschmutzte Videokopftrommel oder eine alte/beschädigte Kassette verursacht werden. Versuchen Sie, die TRK-Tasten (▲/▼) zu drücken, um die Bildlage manuell zu korrigieren. Reinigen Sie die Videoköpfe mit einer speziellen Reinigungskassette, wenn das Problem bestehen bleibt.

Wie reinige ich die Videoköpfe?

Verwenden Sie eine handelsübliche Videokopf-Reinigungskassette (Trockenreinigung). Legen Sie die Reinigungskassette ein und starten Sie die Wiedergabe für etwa 10–15 Sekunden. Wiederholen Sie dies bei Bedarf. Verwenden Sie keine Flüssigkeiten oder Wattestäbchen.

Kann ich Aufnahmen von einer anderen Kassette kopieren?

Ja, schließen Sie den Ausgang des abspielenden Videorecorders an den AUDIO/VIDEO-EINGANG dieses Recorders an. Legen Sie die Quellkassette in den abspielenden Recorder und eine leere Kassette mit Schreibschutz in den aufnehmenden Recorder. Starten Sie dann gleichzeitig die Wiedergabe und die Aufnahme (REC).

Die Fernbedienung funktioniert nicht – was tun?

Überprüfen Sie, ob der Recorder eingeschaltet ist. Wechseln Sie die Batterien (AAA) im Inneren der Fernbedienung. Stellen Sie sicher, dass die Fernbedienung auf den Infrarotsensor an der Vorderseite des Recorders gerichtet ist und keine Hindernisse im Weg sind.

Wie stelle ich die Farbnorm (PAL/NTSC) ein?

Drücken Sie die MENU-Taste, navigieren Sie mit ◀/▶ zum Symbol , drücken Sie DISPLAY/OK, und wählen Sie mit ▲/▼ die gewünschte Farbnorm (PAL, MESECAM oder NTSC). Bei NTSC-Aufnahmen können Sie auch die SYSTEM-Taste an der Frontblende verwenden.

Wie kann ich die Sprache des Bildschirmmenüs ändern?

Drücken Sie MENU, wählen Sie mit ◀/▶ das Symbol , drücken Sie DISPLAY/OK, und wählen Sie mit ▲/▼ die gewünschte Sprache (z. B. DEUTSCH). Bestätigen Sie mit MENU.

Was bedeutet OPR und wie verwende ich es?

OPR (Optimale Bildqualität) passt die Wiedergabeparameter automatisch an das eingelegte Band an. Drücken Sie die OPR-Taste auf der Fernbedienung oder der Frontblende. Im Menü können Sie zwischen den Stufen AUS, WEICH oder KONTRAST wählen.

Wie kann ich eine Kassette vor Überschreiben schützen?

Entfernen Sie die Schreibschutzlasche auf der Rückseite der Kassette (die kleine Kunststofflasche in der Ecke). Wenn die Lasche fehlt, kann der Recorder nicht auf das Band aufnehmen. Zum Wiederbeschreibbarmachen kleben Sie die Öffnung mit Klebeband ab.

BEDIENUNGSANLEITUNG LV415 LG

LG

Benutzerhandbuch

Benutzerhandbuch

DVD-Recorder

Modelle: L479 L476

L414 L415 L416 L417 L418

Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie den DVD-Recorder anschließen, einrichten oder verwenden. Vielen Dank.

Die Lebensdauer dieses Produkts beträgt 7 Jahre ab dem Tag der Übergabe an den Verbraucher.

Internetadresse: http://www.lg.ru

LG Electronics Informationsdienst [phone]

Inhalt, Sicherheit und Pflege

Bitte lesen Sie die folgenden Informationen sorgfältig durch.

Inhalt

Lernen Sie den Recorder und die Fernbedienung kennen ....3

Anschluss an den Fernseher .....4

So verwenden Sie den Videoplayer ..5

Aufnahme 6

Aufnahme vom Line-Eingang .....6

Pause während der Aufnahme .....6

Überspielen 6

Zusätzliche Funktionen

Ihres Videoplayers .....7-9

Bildschirmmenü .....7

Automatische Abschaltung .....7

Sprachauswahl 7

OPR (Optimale Bildqualität)

Bildqualität!

Wiederholte Wiedergabe ...8

Video-Doktor ...... 8 Auswahl der Symptome und Störungen ...... 9

Auswahl des Farbsystems .... 5 Toneinstellung

(Modell J 479 J 476) 9

Einstellungen für den Rundfunk-

standard 9

Einstellungen für den Player-Eingang ....9

Behebung möglicher

Störungen....10

Technische Daten ..11

Sicherheit

- Stellen Sie den Player so auf, dass er nicht direktem Sonnenlicht oder anderem hellem Licht ausgesetzt ist.

- Schützen Sie den Player vor Vibrationen, Feuchtigkeit, Staub und übermäßiger Hitze.

- Bei Gewitter wird empfohlen, das Antennenkabel und das Netzkabel abzuziehen, um Schäden am Videoplayer und am Fernseher zu vermeiden.

- Benutzen Sie keinen beschädigten Player.

- Wenn die Ursache der Störung nicht festgestellt werden kann, trennen Sie den Player vom Stromnetz und wenden Sie sich an Ihren Händler. Reparaturen am Videoplayer dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

- Entfernen Sie nicht die obere Abdeckung des Geräts, da dies zu Stromschlägen durch hohe Spannung und anderen gefährlichen Folgen führen kann.

- Achten Sie bei der Installation des Players auf eine freie Luftzirkulation am Aufstellungsort.

- Das Eindringen von Spritz- oder Tropfwasser in das Gerät ist nicht zulässig. Es ist verboten, Vasen oder andere Behälter mit Flüssigkeiten darauf zu stellen.

1 Trennen Sie den Player vor der Reinigung vom Stromnetz.

2 Wischen Sie das Gehäuse mit einem weichen, feuchten Tuch ab. Verwenden Sie keine flüssigen oder Aerosol-Reinigungsmittel.

Verschütten Sie keine Flüssigkeiten jeglicher Art über dem Gerät.

Reinigung des Videokopfs

Hochwertige Bänder verschmutzen den Kopf bei normalem Gebrauch nicht, im Gegensatz zu alten oder beschädigten Kassetten. Über einen langen Zeitraum angesammelter Schmutz auf den Köpfen kann zu schlechter Bildqualität oder Bildausfall führen. Die Reinigung der Videoköpfe sollte mit speziellen Reinigungskassetten erfolgen. Diese Kassetten sind in Elektronikgeschäften erhältlich.

Lernen Sie den Player und die Fernbedienung kennen

Die meisten Funktionen können über die Fernbedienung aktiviert werden.

Eine kurze Beschreibung der Funktionen finden Sie unten (rechts). Beschreibungen anderer Tasten finden Sie direkt im Handbuch. Die Hauptfunktionen des Videoplayers werden auch über die Tasten an der Vorderseite des Players aktiviert. - Beschreibung und Bedienung in dieser Bedienungsanleitung gelten für das Modell 1.479.

L476

1.415

L418

L414

L416

L417

Videorecorder aus dem

Bereitschaftsmodus in den

Arbeitsmodus schalten und

Aufnahme des aktuellen

Programms

Band anhalten für

Einzelbildwiedergabe

Bildschirmmenü aufrufen

MEBIO

Menü mit Taste aufrufen.

NU/l, mit Hilfe

NU/l, mit Hilfe

KIZHIVOK ▲/▼/▼

die benötigten Schritte

Mit den Tasten (▲▼)

wählen Sie das Programm,

das Sie möchten.

Drücken Sie DISPLAY/OK

zur Bestätigung.

Auswahl der Menüfunktion

oder Anzeige des Zählers auf

Stellt

den Bandzähler auf

0:00:00 (siehe Seite 5).

Vergessen Sie nicht, Batterien der Größe AAA in die Fernbedienung einzulegen.

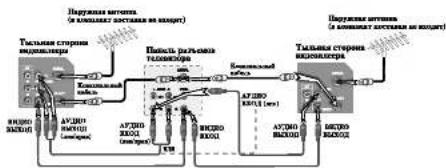

Anschluss an den Fernseher

Die folgenden Anweisungen beschreiben die gebräuchlichste Art des Anschlusses.

Für weitere Informationen lesen Sie bitte die Anweisungen zum Fernseher. Um Schäden am Gerät durch Strom zu vermeiden, stellen Sie vor dem Anschließen sicher, dass alle Geräte vom Stromnetz getrennt sind.

Außenantenne (nicht im Lieferumfang enthalten)

Außenantenne

(nicht im Lieferumfang enthalten)

Anschlussanweisungen

Der Anschluss eines Videorecorders über ein Audio-/Videokabel (empfohlen!) ist die beste Methode, da Sie so eine optimale Ton- und Bildqualität bei der Wiedergabe von Videokassetten erhalten. Wenn Ihr Fernseher über AV-Eingangsbuchsen verfügt, können Sie Videokassetten genießen, indem Sie den Videorecorder an diese anschließen. Der Anschluss dieses Geräts über ein herkömmliches HF-Kabel ermöglicht es Ihnen nicht, es voll auszuschöpfen.

Außenantenne

Schließen Sie die Außenantenne an die mit AERIAL gekennzeichnete Buchse des Videorecorders an.

Koaxialkabel

Wenn Sie den Videorecorder über ein Koaxialkabel anschließen, verbinden Sie den RF.OUT-Ausgang mit dem Antenneneingang des Fernsehers.

Einstellung auf den Videokanal

Ihr Fernseher empfängt Signale vom Videorecorder genauso wie von jedem Fernsehsender.

Sie müssen einen Fernsehkanal auswählen und ihn so einstellen, dass Sie Videokassetten ansehen können.

Wenn Sie den Videorecorder über ein Koaxialkabel angeschlossen haben, müssen Sie einen Fernsehkanal auswählen und den Fernseher darauf einstellen, um das Videosignal zu empfangen. Stellen Sie den Empfang ein: ein heller blauer Bildschirm. Wenn Sie einen Monitor oder einen Fernseher mit AUDIO- und VIDEO-Buchsen anschließen, ist diese Einstellung nicht erforderlich; wählen Sie einfach den AV-Modus (empfohlener Anschlusstyp).

1 Legen Sie eine bespielte Kassette in den Videorecorder ein und drücken Sie die Wiedergabetaste. 2 Wählen Sie am Fernseher Kanal 36. Sie sehen das vom Recorder wiedergegebene Bild. 3 Speichern Sie die Kanalnummer im Speicher des Fernsehers.

Um zu erfahren, wie das geht, lesen Sie bitte die Bedienungsanleitung, die Ihrem Fernsehgerät beiliegt.

Kanalwechsel

Anschluss

Wenn Kanal 36 an Ihrem Fernsehgerät bereits belegt ist oder das Bild gestört ist, wenden Sie sich bitte an das nächstgelegene Kundendienstzentrum.

Verwendung des Videorecorders

Der Zugriff auf die Hauptfunktionen des Videorecorders erfolgt sowohl über die Fernbedienung als auch über die Frontplatte.

Stellen Sie vor Beginn sicher, dass Fernsehgerät und Videorecorder an das Stromnetz angeschlossen und eingeschaltet sind und dass am Fernsehgerät der richtige Videoeingang gewählt ist.

Wiedergabe

Drücken Sie die Taste

Auf dem Fernsehbildschirm erscheint PLAY.

Automatische

Regelung

Der Videorecorder verfügt über eine automatische Regelung, um die beste Bildqualität zu erzielen.

Manuelle Einstellung

Wenn während der Wiedergabe Störungen auftreten, verwenden Sie die Tasten TRK (▲▼), um die Störungen zu verringern.

Wiedergabe stoppen

Um die Wiedergabe zu stoppen, drücken Sie einfach die Taste STOP ■.

Bildsuche

Während der Wiedergabe können Sie das Band vor- oder zurückspulen und das gewünschte Bild finden.

Für den schnellen Vor- oder Rücklauf verwenden Sie die Tasten REW ◀◀ oder FF ▶.

Während der Bildsuche blinkt die Anzeige PLAY im Display an der Vorderseite des Videorecorders.

Schneller Vorlauf/Rücklauf

vorwärts/rückwärts

Um den schnellen Vor- oder Rücklauf mit maximaler Geschwindigkeit zu aktivieren, darf sich das Gerät nicht im Wiedergabemodus befinden.

Drücken Sie STOP ■, dann drücken Sie REW ◀ für den Rücklauf oder

FF >> für den Vorlauf. Während des Vor- oder Rücklaufs können Sie den gespulten Bandabschnitt beobachten. Halten Sie dazu

REW ◀◀ oder FF ▶▶ einige Sekunden lang gedrückt.

Um zum schnellen Vor- oder Rücklauf zurückzukehren, lassen Sie die Taste FF ▶▶ oder REW ◀◀ los.

Zeitlupenwiedergabe (nur Modell 1479 1476)

1 Während des P/STILL-Modus

Drücken Sie FF ▶. Die Wiedergabe startet mit 1/19 der normalen Geschwindigkeit.

2 Um zur normalen Wiedergabe zurückzukehren, drücken Sie die Taste ▶, und um diesen Modus zu verlassen, die Taste STOP.

• Während der Zeitlupenwiedergabe hilft die Taste TRK (▼/▲) auf der Fernbedienung, Bildstörungen in Form von Streifen auf dem Bildschirm zu reduzieren.

- Wenn Sie die Zeitlupenfunktion länger als drei Minuten verwenden, wechselt der Videorecorder automatisch in den normalen Wiedergabemodus.

Pause der Wiedergabe

Durch Drücken von P/STILL II wird die Wiedergabe angehalten und ein Standbild auf dem Bildschirm angezeigt. Das Bild kann Störungen in Form von schwarzen oder weißen horizontalen Streifen aufweisen. Das ist normal und bedeutet nicht, dass die Videokassette oder der Recorder defekt ist. Die Kassette kann bis zu 5 Minuten angehalten werden. Danach wechselt der Recorder in den Stopp-Modus, um Schäden am Band oder am Videorecorder zu vermeiden.

Durch mehrmaliges Drücken der Taste P/STILL II erhalten Sie eine Einzelbildwiedergabe. (nur bei den Modellen L479 und L476).

Die Funktion zum Speichern

der Zählerwerte

Dies ist eine sehr praktische Funktion, da sie es ermöglicht, an dieselbe Stelle zurückzukehren.

1 Starten Sie die Wiedergabe der Kassette.

2 Drücken Sie DISPLAY/OK mehrmals, um den Echtzeit-Zähler auf dem Fernsehbildschirm anzuzeigen.

3 An der Stelle, an die Sie später zurückkehren möchten, setzen Sie den Echtzeit-Zähler mit der Taste CLEAR auf "0:00:00" zurück.

4 Setzen Sie die Wiedergabe fort. 5 Drücken Sie nach Ende der Wiedergabe STOP ■.

6 Drücken Sie REW ◀◀. Die Kassette stoppt automatisch, wenn der Bandzähler den Wert "0:00:00" erreicht.

Auswurf der Videokassette

Drücken Sie die Taste EJECT ▲, um die Kassette aus dem Videorecorder auszuwerfen. Wenn das Ende des Bandes erreicht ist, beendet Ihr Videorecorder automatisch die Wiedergabe, spult das Band zum Anfang zurück, wirft die Kassette aus und wechselt in den Bereitschaftsmodus.

Aufnahme

Ihr Videorecorder ermöglicht Aufnahmen von einem Fernseher mit Audio- und Videoausgängen.

• Legen Sie eine Videokassette mit intaktem Aufnahmeschutz in den Videorecorder ein.

Aufnahme vom Line-Eingang

1 Schließen Sie den Videorecorder wie unten gezeigt an den Fernseher an. 2 Schalten Sie den Fernseher auf das Programm, das Sie aufnehmen möchten. 3 Stellen Sie die gewünschte Aufnahmegeschwindigkeit mit der Taste SPEED ein.

NTSC-Farbsystem: SP oder EP. PAL-Farbsystem: SP oder LP. • EP bietet eine dreimal längere Aufnahmezeit als SP, aber im SP-Modus ist die Bild- und Tonqualität besser.

4 Drücken Sie die Taste REC ●. Auf dem Fernsehbildschirm erscheint die Anzeige REC. Wenn die Schutzlasche der Kassette entfernt wurde, wird sie automatisch aus dem Recorder ausgeworfen.

Pause während der Aufnahme

Sie können die Aufnahme unterbrechen, um unerwünschte Abschnitte zu vermeiden.

1 Drücken Sie P/STILL II, um die Aufnahme zu pausieren. Auf dem Fernsehbildschirm erscheint die Anzeige REC PAUSE. Im Display blinkt während der Aufnahmepause die Anzeige REC. 2 Drücken Sie P/STILL II oder REC ●, um die Aufnahme fortzusetzen. Die Kassette kann bis zu 5 Minuten angehalten werden. Nach 5 Minuten stoppt der Recorder die Aufnahme, um eine Beschädigung des Bandes oder des Videorecorders zu vermeiden.

Kopieren

1 Schließen Sie den Videorecorder wie unten gezeigt an ein anderes Videogerät an. 2 Schließen Sie den Videorecorder wie unten gezeigt an ein anderes Videogerät an. 3 Legen Sie eine bespielte Kassette in den anderen (abspielenden) Videorecorder ein. 4 Legen Sie eine leere Videokassette mit intakter Aufnahmeschutzlasche in Ihren Videorecorder (aufnehmenden) ein.

Starten Sie gleichzeitig die Wiedergabe auf einem anderen Videorecorder und die Aufnahme auf diesem Gerät.

Stoppen der Aufnahme

1 Drücken Sie die Taste STOP ■.

2 Drücken Sie EJECT ▲. Auf dem Fernsehbildschirm erscheint die Meldung EJECT. Wenn das Band während der Aufnahme zu Ende ist, stoppt der Videorecorder die Aufnahme automatisch, spult das Band zurück, stoppt, gibt die Kassette aus und wechselt in den Bereitschaftsmodus.

Zusatzfunktionen Ihres Videorecorders

Ihr Videorecorder verfügt über Zusatzfunktionen, die Ihnen nützlich sein können.

Bildschirmmenü (OSD)

Direkt vom Fernsehbildschirm aus können Sie Daten wie Bandzähler, Restbandlänge, Aufnahmesystem, Audioausgangskanal sowie den aktuellen Betriebsmodus des Videorecorders abrufen. Wenn währenddessen eine Aufnahme läuft, werden die Einstellungen des Bedienfelds nicht auf das Band aufgezeichnet.

1 Um auf die OSD-Funktion zuzugreifen, drücken Sie die Taste DISPLAY/OK.

Bandzähler und Restbandlänge werden auf dem Bildschirm angezeigt, wenn eine Kassette eingelegt ist.

2 Wenn Sie innerhalb von 5 Sekunden erneut DISPLAY/OK drücken, werden auf dem Bildschirm nur noch Bandzähler und Restbandlänge angezeigt.

3 Drücken Sie erneut DISPLAY/OK, um Bandzähler und Restbandlänge vom Bildschirm zu entfernen.

Ein- oder vollständiges Ausschalten der Bildschirmanzeigen.

1 Rufen Sie das Hauptmenü auf, indem Sie MENU/i drücken.

2 Drücken Sie ◀ oder ▶, bis das Symbol OFF erscheint, und drücken Sie dann DISPLAY/OK.

3 Wählen Sie mit den Tasten ▲ oder ▼ die Option Aus. Drücken Sie MENU/i, um die Einstellungen zu speichern.

Automatische Abschaltung

Drücken Sie POWER Ⓧ während des Spulens, und der Videoplayer schaltet sich nach Abschluss des Vorgangs automatisch aus.

Sprachauswahl

Sie können die Sprache ändern, in der die Informationen auf dem Bildschirm angezeigt werden. Sie können Englisch, Französisch, Deutsch, Spanisch, Italienisch oder Russisch wählen.

1 Rufen Sie das Hauptmenü auf, indem Sie MENU/i drücken. 2 Drücken Sie ◀ oder ▶, bis das Symbol 48 erscheint. 3 Drücken Sie DISPLAY/OK, um die ausgewählte Sprache anzuzeigen. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Sprache.

4 Drücken Sie MENU/i, um die Einstellungen zu speichern.

OPR (Optimale Bildqualität)

Diese Funktion verbessert die Bildqualität von Kassetten, indem sie den Videoplayer auf das jeweilige Band abstimmt. Wenn Sie denken, dass das Bild korrigiert werden muss, können Sie OPR manuell einstellen. Die OPR-Funktion ist nur verfügbar, wenn sich eine Kassette im Videoplayer befindet.

1 Rufen Sie das Hauptmenü auf, indem Sie MENU/i drücken. 2 Drücken Sie ◀ oder ▶, bis das Symbol ↑ erscheint, und drücken Sie dann DISPLAY/OK. 3 Drücken Sie ▲ oder ▼, um Aus, Weich oder Kontrast auszuwählen.

4 Drücken Sie MENU/i, um das Menü zu verlassen.

Sie können das Bild von Videokassetten auch mit der OPR-Taste auf der Fernbedienung oder an der Vorderseite des Videorecorders einstellen.

Zusätzliche Funktionen Ihres Videoplayers

Ihr Videoplayer verfügt über zusätzliche Funktionen, die nützlich sein können.

Wiederholte Wiedergabe

Wenn Sie die Aufnahme mehrfach wiedergeben möchten, schalten Sie die Funktion REPEAT auf EIN.

1 Rufen Sie das Hauptmenü auf, indem Sie MENU/ drücken.

2 Drücken Sie ◀ oder ▶, bis

das Symbol 📁 erscheint, und drücken Sie dann DIPLAY/OK.

3 Wählen Sie mit ▲ oder ▼ EIN oder AUS.

4 Drücken Sie die Taste MENU/i, um das Menü zu verlassen.

Wenn Sie diese Funktion deaktivieren möchten, schalten Sie die Funktion REPEAT auf AUS.

Video-Doktor

Der Video-Doktor zeigt den Zustand der Systeme Ihres Videorekorders an.

1 Rufen Sie das Hauptmenü auf, indem Sie MENU drücken.

2 Drücken Sie ◀ oder ▶, bis das Symbol ☒ erscheint, und drücken Sie dann DISPLAY/OK.

3 Prüfen Sie mit ▲ oder ▼ Folgendes.

ZUSTAND DES KOPFES

• JA • REINIGEN : Die Videoköpfe müssen gereinigt werden. • STAUB AUF DEN KÖPFEN : Die Videoköpfe müssen gereinigt werden.

ZUSTAND DER KASSETTE

• NICHT GESCHÜTZT - GESCHÜTZT: Im Videorecorder ist eine Kassette mit herausgebrochener Aufnahmesperre eingelegt. Legen Sie eine Kassette ein, auf die aufgenommen werden kann. - KEINE KASSETTE EINGELEGT Legen Sie eine Videokassette in den Videorecorder ein. 4 Um das Hauptmenü vom Bildschirm zu entfernen, drücken Sie MENU.

Auswahl des Farbsystems

Ihr Videorecorder unterstützt zwei Farbsysteme: PAL und MESE-CAM. Während der Wiedergabe erkennt das Gerät das Farbcodierungssystem automatisch, aber bei Schwierigkeiten können Sie es manuell einstellen.

1 Rufen Sie das Hauptmenü auf, indem Sie MENU/i drücken. 2 Drücken Sie ◀ oder ▶, bis das Symbol 📄 erscheint, und drücken Sie dann DISPLAY/OK. 3 Je nach Farbsystem drücken Sie ▲ oder ▼. 4 Drücken Sie MENU/ї, um das Menü zu verlassen.

Das Farbsystem wird dann wie im folgenden Diagramm gezeigt ausgewählt.

Источник	Режим	Смена системы
PAL /MESHCAM	Запись	AUTO→PAL→MESECAM
	Воспроизводение	AUTO→PAL→MESECAM
NTSC	Запись	NTSC3.58→NTSC4.43
	Воспроизводение	NTSC-PB→NTSC3.58→NTSC4.43

Wenn das Programm außerdem im NTSC3.58- oder NTSC4.43-System aufgezeichnet wurde, stellen Sie das System

NTSC3.58 oder NTSC4.43 am

Multisystem-Fernseher oder NTSC-PB am Fernseher mit

PAL-System ein, indem Sie mehrmals

SYSTEM an der Vorderseite

des Videorecorders drücken.

Zusatzfunktionen Ihres Videorecorders

Ihr Videorecorder verfügt über Zusatzfunktionen, die nützlich sein können.

Audioeinstellung

(nur Modell L479 L476)

Ihr Player unterstützt die Aufnahme und Wiedergabe von Hi-Fi-Stereo-Ton. Sie können die Art der Audiowiedergabe selbst wählen.

1 Rufen Sie das Hauptmenü auf, indem Sie MENU/i drücken. 2 Drücken Sie ◀ oder ▶, bis das Symbol 16 erscheint, und drücken Sie dann DISPLAY/OK. 3 Drücken Sie ▲ oder ▼, um eine der folgenden Optionen auszuwählen: STEREO, LINKS (nur linker Kanal), RECHTS (nur rechter Kanal), MONO (nur Wiedergabe)

4 Drücken Sie MENU/i, um das Menü zu verlassen.

Einstellungen für den Rundfunk-

standard

1 Rufen Sie das Hauptmenü auf, indem Sie MENU/i drücken. 2 Drücken Sie ◀ oder ▶, bis das Symbol RF erscheint, und drücken Sie dann DISPLAY/OK. 3 Wählen Sie mit den Tasten ▲ und ▼ den Audio-Standard entsprechend dem Fernsehtyp.

4 Drücken Sie MENU/i, um das Menü zu verlassen.

Einstellungen für den Player-Eingang

1 Rufen Sie das Hauptmenü auf, indem Sie MENU/i drücken. 2 Drücken Sie ◀ oder ▶, bis das Symbol TV erscheint, und drücken Sie dann DISPLAY/OK.

3 Drücken Sie ▲ oder ▼, um EIN oder AUS zu wählen.

EIN

Wenn Sie den Player über den Videoeingang mit dem Videoausgang des Fernsehers verbinden, wählen Sie EIN. Auf dem Fernseher erscheint dann ein blauer Hintergrund. Andernfalls wird das Bild verzerrt.

AUS

Wenn Sie den VIDEOEINGANG des Players mit dem VIDEOAUSGANG eines externen Geräts (z. B. eines anderen Videorekorders, Camcorders usw.) verbinden, wählen Sie AUS. Andernfalls sehen Sie einen blauen Hintergrund.

Drücken Sie die Taste MENU/i, um das Menü zu verlassen.

Fehlerbehebung

Bevor Sie sich an eine Reparaturwerkstatt wenden, überprüfen Sie bei Störungen des Players Folgendes.

10

Kein Bild und kein Ton

• Stellen Sie sicher, dass der Videoplayer an eine Steckdose angeschlossen und eingeschaltet ist und dass auch der Fernseher an eine Steckdose angeschlossen und eingeschaltet ist.
• Stellen Sie sicher, dass das Antennenkabel nicht beschädigt und sicher an die entsprechenden Anschlüsse sowohl am Player als auch am Fernseher angeschlossen ist.
• Prüfen Sie, ob der Fernseher auf den Videokanal des Players eingestellt ist.
• Überprüfen Sie die Videoeingangseinstellungen (siehe Seite 9).

Die Videokassette lässt sich nicht einlegen

• Stellen Sie sicher, dass sich keine andere Videokassette im Videoplayer befindet.
• Legen Sie die Kassette richtig ein? Die Videokassette wird mit dem Fenster nach oben eingelegt, der Pfeil zeigt in Richtung der Kassettenöffnung im Player.

Wiedergabe funktioniert nicht oder Bildqualität ist schlecht

• Versuchen Sie eine andere Videokassette. Wenn das Problem behoben ist, war wahrscheinlich die Kassette defekt.
• Versuchen Sie, die Bildstörungen mit der Taste TRK(▲/▼) zu reduzieren.
• Wenn die Kassette eine kürzlich gemachte Aufnahme vom Fernseher enthält, ist der Fernseher möglicherweise schlecht auf das Signal des Videorecorders eingestellt.

Die Fernbedienung funktioniert nicht

• Ist der Videorecorder eingeschaltet? - Stellen Sie sicher, dass die Batterien richtig in die Fernbedienung eingelegt sind.

Die automatische Wiedergabe funktioniert nicht

- Wenn die Kassette keinen Schreibschutz hat, funktioniert die Funktion nicht.

Fernsehprogramme werden nicht aufgenommen

• Überprüfen Sie den Empfang der Programme durch den Fernseher. Wenn das Programm nicht über die Antenne empfangen wird, kann der Videorecorder es nicht aufnehmen.
• Stellen Sie sicher, dass das Antennenkabel nicht beschädigt und sicher an den richtigen Ausgang angeschlossen ist.
• Stellen Sie sicher, dass die Schreibschutzlaschen auf der Rückseite der Videokassette nicht entfernt wurden.
• Stellen Sie sicher, dass der Fernseher ein Signal von akzeptabler Qualität empfängt.

Im Aufnahmemodus wird die Kassette aus dem Recorder ausgeworfen.

- Die Schreibschutzlasche der Kassette wurde entfernt. Verschließen Sie das Loch mit Klebeband oder nehmen Sie eine andere Kassette.

Die Hi-Fi-Anzeige leuchtet nicht (nur Modell L479 L476)

• Überprüfen Sie, ob im Audio-Menü der Modus STEREO ausgewählt ist.
• Überprüfen Sie in der Bedienungsanleitung des Fernsehers, ob er den Stereomodus unterstützt.

Der obere Teil des Bildes enthält Störungen.

• Möglicherweise ist die Videokassette beschädigt. Legen Sie eine andere Videokassette in den Videorecorder ein und prüfen Sie die Bildqualität erneut.
• Versuchen Sie, die horizontale Ablenkung des Fernsehers einzustellen. Wie das geht, entnehmen Sie bitte der Bedienungsanleitung Ihres Fernsehers.
• Stellen Sie sicher, dass das Antennenkabel nicht beschädigt und ordnungsgemäß an die entsprechenden Anschlüsse angeschlossen ist.
• Stellen Sie sicher, dass der Fernseher richtig auf den Empfang des Videorecordersignals eingestellt ist.

Technische Daten

Die technischen Daten entsprechen dem Stand zum Zeitpunkt der Drucklegung dieser Anleitung. LG entwickelt sich ständig weiter, und unsere Produkte können ohne Vorankündigung geändert werden.

ALLGEMEINE INFORMATIONEN

Питание	Сеть переменного тока 110-240 В, 50/60 Гц
Потребляемая мощность	Прибл. 10 Вт
Габариты (ШхВхГ)	360 x 82 x 230 мм
Рабочая температура	5°C~35°C (41°F~95°F)
Рабочая влажность	Не выше 80%.
Вес	Около 2.8 кг

VIDEO

Система телевидения	Телесистема – стандарт CCIR(625 строк, 50 кадров)Цветовая система PAL/MESECAM
Режим записи	PAL/ MESECAM/ NTSC3.58/ NTSC4.43
Радиочастотный выход	PAL / SECAM (G или K), PAL I
Вход	Размах 1.0 В; 75 Ом несимметричный
Выход	Размах 1.0 В; 75 Ом несимметричный
Модулятор RF	Капалы УКВ 30-40 (пастраикается)

AUDIO

Вход	-6.0 дБм, не менее 47 кОм (линейший)
Выход	-6.0 дБм, не более 1.5 кОм (линейный)
Аудиодорожка	Обычи: Моно дорожкаСтерео: Моно и стерео дорожка
Диапазон воспроизводимых частот	Обычи: 100 Гц - 10 кГц (-6/+3 дБм)Стерео: 20 Гц - 10 кГц (-6/+3 дБм)
Отношение сигнал/шум	Стерео: Не менее 66 дБ
Дипамический диапазон	Стерео: Не менее 80 дБ

LG Electronics Inc.

P/NO : 3834RV0034N
