EMD 5 - Nicht kategorisiert PCE Instruments - Kostenlose Bedienungsanleitung

Produkttyp	Einbau-Messinstrument
Marke	PCE Instruments
Modell	EMD 5
Messbereich Temperatur	0,0 ... 50,0 °C
Messbereich Feuchte	0,0 ... 99,9 % r. F.
Auflösung Temperatur	0,1 °C
Auflösung Feuchte	0,1 % r. F.
Genauigkeit Temperatur	±0,5 °C
Genauigkeit Feuchte	±3 % r. F.
Anzahl anschließbarer Sensoren	bis zu 4 externe Sensoren
Eingangssignal	4 ... 20 mA (analog)
Ziffernhöhe	100 mm
Spannungsversorgung	110 ... 220 V AC, 50/60 Hz
Leistungsaufnahme	max. 18 W
Sensorversorgungsspannung	12 und 24 V DC
Abmessungen Display	535 x 327 x 53 mm
Abmessungen Sensor	80 x 80 x 35 mm
Gewicht Display	4579 g
Gewicht Sensor	66 g
Schutzklasse Display	IP20
Schutzklasse Sensor	IP30
Montage	Wandmontage, optional Monitorstativ 75 x 75 mm
Gehäusematerial	schwarz lackiertes Aluminium (Display), ABS (Sensor)
Lieferumfang	Displayeinheit, Bedienungsanleitung, ggf. Sensoren nicht enthalten
Zubehör / Optionen	ISO-Kalibrierzertifikat, externe Sensoren

Häufig gestellte Fragen - EMD 5 PCE Instruments

Wie schließe ich die externen Sensoren an?

Die Sensoren werden über die Klemmleiste an der Rückseite des Displays angeschlossen. Achten Sie auf die korrekte Polarität und den richtigen Kabelquerschnitt (0,14...1,5 mm²). Die Sensoren werden automatisch erkannt.

Wie viele Sensoren können gleichzeitig angeschlossen werden?

Es können bis zu vier externe Sensoren gleichzeitig an das Einbau-Messinstrument angeschlossen werden. Bei mehreren Sensoren wird der Durchschnittsmesswert aller Sensoren angezeigt.

Welche Messbereiche hat das Gerät?

Der Temperaturmessbereich beträgt 0,0 ... 50,0 °C und der Feuchtemessbereich 0,0 ... 99,9 % r. F. mit einer Auflösung von 0,1 °C bzw. 0,1 % r. F.

Kann ich das Gerät an der Wand montieren?

Ja, das Display kann direkt an der Wand montiert werden. Alternativ ist die Montage an einer Monitorhalterung mit 75 x 75 mm Lochabstand möglich.

Was bedeutet der Durchschnittsmesswert?

Bei mehreren angeschlossenen Sensoren wird der arithmetische Mittelwert aller Sensorwerte auf dem Display angezeigt. Dies ist z.B. in großen Räumen sinnvoll, um die durchschnittlichen Umgebungsbedingungen zu überwachen.

Wie reinige ich das Display?

Verwenden Sie ein weiches, trockenes Tuch, um das Display und das Gehäuse zu reinigen. Vermeiden Sie aggressive Reinigungsmittel, da diese die Oberfläche beschädigen könnten.

Welche Spannungsversorgung wird benötigt?

Das Gerät benötigt eine Netzspannung von 110 ... 220 V AC (50/60 Hz). Die maximale Leistungsaufnahme beträgt 18 W. Die Sensoren werden mit 12 oder 24 V DC versorgt.

Ist eine Kalibrierung möglich?

Ja, optional kann das Gerät mit einem ISO-Kalibrierzertifikat ausgestattet werden. Kontaktieren Sie hierzu den Hersteller oder einen autorisierten Servicepartner.

Was tun bei fehlerhafter Anzeige?

Überprüfen Sie zuerst die Sensorverbindungen und die Spannungsversorgung. Falls das Problem bestehen bleibt, setzen Sie das Gerät zurück oder wenden Sie sich an den technischen Support von PCE Instruments.

Kann ich das Gerät selbst reparieren?

Das Gerät enthält keine vom Benutzer reparierbaren Teile. Bei Defekten wenden Sie sich bitte an den Hersteller oder Fachhändler. Öffnen Sie das Gehäuse nicht, da dies die Garantie ungültig macht.

BEDIENUNGSANLEITUNG EMD 5 PCE Instruments

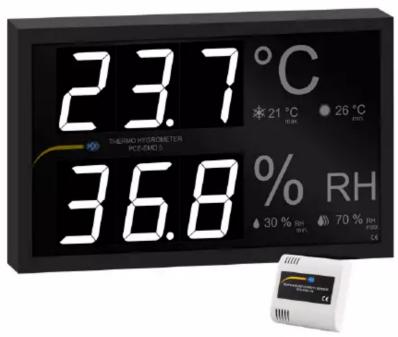

Einbau-Messinstrument PCE-EMD 5

Einbau-Messinstrument mit robusten Aluminium Rahmen / Ziffernhöhe 100 mm /

Temperaturmessbereich 0 ... 50 °C / Feuchtemessbereich 0,0 ... 99,9 % r. F. /

Anschluss von bis zu vier Sensoren gleichzeitig / optional mit ISO-Kalibrierzertifikat

Das Einbau-Messinstrument kann mit bis zu vier externen Temperatur- und Feuchtemodulen verbunden werden. Der Temperaturmessbereich bei den Sensoren vom Einbau-Messinstrument liegt bei 0,0 ... 50,0 °C und der Feuchtemessbereich liegt bei 0,0 ... 99,9 % r. F.. Die Spannungsversorgung selbst erfolgt bei dem Einbau-Messinstrument über einen Netzanschluss von 110 ... 220 V AC. Die integrierte Sensorversorgung kann die angeschlossenen Sensoren bei dem Einbau-Messinstrument mit 12 oder 24 V DC versorgen.

Sobald die Sensoren angeschlossen sind, werden diese von dem Einbau-Messinstrument automatisch erkannt. Die Kommunikation zwischen den Sensormodulen und dem Einbau-Messinstrument erfolgt über ein analoges 4 ... 20 mA Signal. Sind mehrere Sensoren angeschlossen, wird der Durchschnittsmesswert aller Sensoren auf dem Einbau-Messinstrument angezeigt. Somit findet das Einbau-Messinstrument seine Anwendung zum Beispiel in Veranstaltungssälen, Restaurants oder in öffentlichen Gebäuden, um die Umgebungsbedingungen zu überwachen.

Die Montage von dem Einbau-Messinstrument als auch von dem Sensormodul erfolgt an einer Wand. Bei Bedarf kann das Einbau-Messinstrument an eine Monitorhalterung mit den Montagemäßen 75 x 75 mm montiert werden. Dadurch kann das Einbau-Messinstrument ideal ausgerichtet werden. Optional kann das Einbau-Messinstrument mit einem ISO Kalibrierzertifikat ausgestattet werden.

Ziffernhöhe von 100 mm
▶ Messbereiche: 0,0 ... 50,0 °C
Wandmontage
Anschluss von bis zu vier externen Sensoren
▶ analoges 4 ... 20 mA Eingangssignal
▶ optional mit ISO Kalibrierzertifikat

Technische Daten

Messbereich Temperatur 0,0 ... 50,0 °C

Auflösung 0,1 °C

Genauigkeit ±0,5 °C

Messbereich Feuchte 0,0 ... 99,9 % r. F.

Auflösung 0,1 % r. F.

Genauigkeit ±3 % r. F.

Weitere Spezifikationen

Reaktionszeit <15 Sekunden bei einer Windgeschwindigkeit

von <1 m/s

Anzeigeintervall 1 Hz

Anzahl an verwendbaren 4

Sensoren

Ziffernhöhe 100 mm

Ziffernfarbe weiß

Sensorversorgungsspannung 12 und 24 V DC

maximaler 100 mA

Sensorversorgungsstrom

Impedanz Stromeingang <200 Ω

Gehäusematerial schwarz lackiertes Aluminiumgehäuse

Displayschutz entspiegeltes Methacrylat

Gehäusematerial Sensor ABS

Schutzklasse Display IP20

Schutzklasse Sensor IP30

Spannungsversorgung Display 110 ... 220 V AC 50 / 60 Hz

maximale Leistungsaufnahme 18 W

Montage Display Wandmontage, Monitorstativ (75 x 75 mm)

Montage Sensor Wandmontage

Klemmleiste

Spannungsversorgung

Kabelquerschnitt 0,5 ... 2,5 mm ^4 (AWG 14) starres Kabel

0,5 ... 1,5 mm ^2 (AWG 15) flexibles Kabel

Klemmleiste Sensoranschluss 0,14 ... 0,15 mm ^2 (AWG 18) starres Kabel

Kabelquerschnitt 0,15 ... 1 mm ^2 (AWG16) flexibles Kabel

Klemmleiste Drehmoment 1,2 Nm

Klemmleiste Schraubenlänge <12 mm

Abmessungen Displayanzeige 535 x 327 x 53 mm

Abmessungen Sensor 80 x 80 x 35 mm

Betriebsbedingungen -10 ... 60 °C, 5 ... 95 % r. F., nicht kondensierend

Lagerbedingungen -20 ... 70 °C, 5 ... 95 % r. F., nicht kondensierend

Gewicht Displayanzeige 4579 g

Gewicht Sensor 66 g
