Produkttyp	Wechselrichter für Kfz (12 V/DC zu 230 V/AC mit USB-Ausgängen)
Modell	VC-CAR200
Eingangsspannung	12 V/DC
Eingangsstrom	14 A
Ausgangsspannung	220 - 240 V/AC
Dauer-Ausgangsleistung	200 W
Spitzen-Ausgangsleistung	400 W (kurzzeitig)
Signal-Ausgangsform	Rechteckwelle
Wirkungsgrad bei Nennlast	>95 %
Stromaufnahme ohne Last	<1 A
USB-Ausgänge	2× USB-A (5 V/DC 3 A, 9 V/DC 3 A, 12 V/DC 2,5 A) und 1× USB-C® (5 V/DC 3 A, 9 V/DC 3 A, 12 V/DC 2,5 A)
Anzahl AC-Steckdosen	2 (max. 200 W gesamt)
Erhöhter Berührungsschutz	Ja
Schutzmechanismen	Überlastschutz, Hochspannungsschutz (>16,0 V), Unterspannungsschutz (<12,0 V), Überhitzungsschutz (>80 °C)
Kühlung	Eingebauter Lüfter
Betriebstemperatur	-10 bis +40 °C
Lagertemperatur	-40 bis +70 °C
Relative Luftfeuchtigkeit (Betrieb/Lager)	<90 % rF (nicht kondensierend)
Anschluss	Zigarettenanzünderbuchse (12-V-Bordnetz)
Gehäusematerial	Kunststoff (nicht näher spezifiziert)
Abmessungen (ca.)	Nicht angegeben, typisch ca. 150×80×50 mm
Gewicht (ca.)	Nicht angegeben, typisch ca. 500 g
Reinigung	Mit trockenem, fusselfreiem Tuch; keine aggressiven Reinigungsmittel
Besonderheiten	Statusanzeige (rot/grün), Display, EIN/AUS-Taste

Häufig gestellte Fragen - VC-CAR200 VOLTCRAFT

Kann der VC-CAR200 an jedem Fahrzeug verwendet werden?

Wie schließe ich den Wechselrichter richtig an?

Welche maximale Leistung kann ich dauerhaft entnehmen?

Was bedeuten die Schutzmechanismen?

Kann ich den Wechselrichter bei ausgeschaltetem Motor benutzen?

Welche USB-Ausgänge stehen zur Verfügung?

Darf der Wechselrichter im Freien verwendet werden?

Was tun, wenn die Statusanzeige dauerhaft rot leuchtet?

Wie reinige ich den VC-CAR200?

Wo finde ich die vollständige Bedienungsanleitung?

BEDIENUNGSANLEITUNG VC-CAR200 VOLTCRAFT

© Bedienungsanleitung

VC-CAR200

Wechselrichter für Kfz

12 V/DC zu 230 V/AC mit USB-Ausgängen

Best.-Nr. 2831700

CE

1 Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um einen Wechselrichter, der an einen Zigarettenanzünderbuchse im Fahrzeug angeschlossen wird.

Wichtig:

Dieses Produkt darf nur bei Fahrzeugen mit einem 12-V-Bordnetz angeschlossen werden.

Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht im Freien.

Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt werden.

Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefährdungen führen.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

USB4®, USB Type-C® und USB-C® sind eingetragene Marken von USB Implementers Forum.

2 Lieferumfang

Produkt
Bedienungsanleitung

3 Bedienungsanleitung

Laden Sie die neueste Bedienungsanleitung von www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Webseite.

4 Symbolerklärung

Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.

Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch einen elektrischen Schlag führen kann.

Das Produkt darf nur in trockenen, geschlossenen Innenräumen verwendet und betrieben werden. Es darf weder feucht noch nass werden.

Lesen Sie sich vor der erstmaligen Verwendung die Bedienungsanleitung sorgfältig durch.

5 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

5.1 Allgemein

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
- Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

5.2 Handhabung

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

5.3 Betriebsumgebung

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
  Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen und Lösungsmitteln.
  Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
  Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

5.4 Bedienung

Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des Produkts haben, wenden Sie sich an einen Fachmann.
- Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

• sichtbare Schäden aufweist,
• nicht mehr ordnungsgemäß funktioniert,
  – über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
• erheblichen Transportbelastungen ausgesetzt wurde.

5.5 Angeschlossene Geräte

Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

5.6 Produkt

Das Produkt ist mit einem erhöhten Berührungsschutz ausgestattet. Nur wenn beide Kontakte eines Netzsteckers in beide Öffnungen gleichzeitig eingeführt werden, gibt die integrierte Mechanik die Öffnung der Steckdose frei.
Lassen Sie in Anwesenheit von Kindern besondere Vorsicht walten. Kinder können die Gefahren, die beim falschen Umgang mit elektrischen Geräten entstehen, nicht erkennen. Es besteht Lebensgefahr durch einen elektrischen Schlag!
Nur bei Trennung von der Netzstromversorgung spannungsfrei.
Decken Sie das Produkt während des Betriebs nicht ab. Das Produkt kann sich überhitzen und einen Brand verursachen.

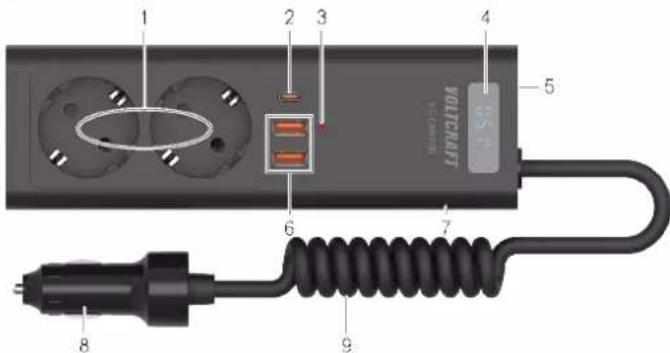

6 Produktübersicht

1 2 x AC-Steckdosen max. 200 W 2 USB-C®-(PD)-Ladeanschluss
3 Statusanzeige 4 Display
5 Lüftungsöffnung 6 2 x USB-A-(PD)-Ladeanschlüsse
7 EIN/AUS-Taste 8 Zigarettenanzünderbuchse
9 Kabel

7 Bedienung

GEFAHR

Gefahr von schweren Verletzungen oder Tod durch Kohlenmonoxid.

Betreiben Sie das Produkt niemals bei einem laufendem Verbrennungsmotor in einem geschlossenen Raum (z. B. Garage) oder in der Nähe anderer geschlossener Bereiche.

Wichtig:

Die folgenden Informationen gelten für Verbrennungsmotoren:

• Es wird empfohlen, den Wechselrichter bei laufendem Motor zu verwenden. So kann die Lichtmaschine die Fahrzeugbatterie wieder aufladen.
• Entladen Sie die Fahrzeugbatterie nicht schneller, als die Lichtmaschine sie wieder aufladen kann. Überwachen Sie die Batteriespannung und lassen Sie bei Bedarf den Motor laufen.
• Wenn Sie mehrere Verbraucher über den Wechselrichter betreiben, schalten Sie diese nach dem Einschalten des Wechselrichters getrennt ein.

Voraussetzungen:

(Gegebenenfalls) werden angeschlossene Verbraucher ausgeschaltet.

1. Schließen Sie das Produkt an die Zigarettenanzünderbuchse an.

→ Die Statusanzeige leuchtet rot.

1. Schalten Sie das Produkt ein.

→ Die Statusanzeige leuchtet grün.

1. Schließen Sie alle Verbraucher an und schalten Sie sie nacheinander ein.

8 Schutzmechanismen

Schutzart Beschreibung
Überlastschutz Löst aus, wenn die angeschlossenen Lasten größer als die Nennleistung sind.1. Entfernen Sie alle überflüssigen Lasten.2. Setzen Sie den Wechselrichter zurück (trennen Sie ihn und schließen Sie ihn wieder an), um den Betrieb wieder aufzunehmen.
Hochspannungsschutz	Löst aus, wenn die Eingangsspannung mehr als 16,0 V ± 0,3 V beträgt.1. Stellen Sie sicher, dass die Versorgungsspannung des Fahrzeugs 12 V beträgt.2. Wenden Sie sich bei Bedarf an einen Fachmann.
Unterspannungsschutz	Wenn die Eingangsspannung < 12,0 V ± 0,5 V beträgt, schaltet sich der Wechselrichter aus, um die Autobatterie vor einer Überentladung zu schützen.1. Trennen Sie den Wechselrichter und erhöhen Sie die Spannung der Fahrzeugbatterie (z. B. indem Sie den Motor neu starten, damit die Lichtmaschine die Batterie wieder aufladen kann).2. Schließen Sie den Wechselrichter wieder an, wenn die Fahrzeugbatterie 12 V erreicht hat.
Überhitzungs-schutz	Wenn die Temperatur des Wechselrichters > 80 °C ± 5 °C beträgt, schaltet sich der Wechselrichter aus.1. Trennen Sie das Produkt, lassen Sie den Wechselrichter abkühlen und schließen Sie ihn dann wieder an.2. Stellen Sie den Wechselrichter nicht in Bereichen mit starker Sonneneinstrahlung oder in der Nähe einer Heizung auf.

9 Reinigung und Wartung

Wichtig:

• Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen.
  – Tauchen Sie das Produkt nicht in Wasser.

• Trennen Sie das Produkt von der Stromversorgung.

• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

10 Entsorgung

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

in unseren Conrad-Filialen
in den von Conrad geschaffenen Sammelstellen
in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

11 Technische Daten

Eingangsspannung.... 12 V/DC

Input current 14 A

Ausgangsspannung.... 220 - 240 V/AC

USB-Ausgänge.... Unterstützt folgende Leistungsabgabe:

USB-A1: 5 V/DC 3 A, 9 V/DC 3 A, 12 V/DC 2,5 A

USB-A2: 5 V/DC 3 A, 9 V/DC 3 A, 12 V/DC 2,5 A

USB-C®: 5 V/DC 3 A, 9 V/DC 3 A, 12 V/DC 2,5 A

Erhöhter Berührungsschutz...... Ja

Signal-Ausgangsform .... Rechteckwelle

Dauer-Ausgangsleistung .... 200 W

Spitzen-Ausgangsleistung...... 400 W (kurzzeitig)

Wirkungsgrad bei Nennlast .... >95 %

Stromaufnahme ohne Last .... <1 A

TKühlung Eingebauter...... Lufter

Betriebsbedingungen....-10 bis +40 °C, < 90 % rF (nicht kondensierend)

Aufbewahrungsbedingungen...... -40 bis +70 °C, < 90 % rF (nicht kondensierend)

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright by Conrad Electronic SE. *2831700_V4_1223_dh_mh_de 27021598742520331-1 I4/I04 en
