Produkttyp	6-Zonen Stereo-Lautstärkeregler
Einbau	19"-Rack, 2 HE (88 mm)
Abmessungen (B x H x T)	484 x 100 x 230 mm
Gewicht	4 kg
Belastbarkeit pro Zone (nominal)	6 x 5 W, 6 x 10 W, 6 x 20 W, 6 x 30 W oder 6 x 45 W (je nach Modellvariante)
Impedanz Eingang/Ausgang	4 Ω Stereo pro Zone
Abschwächung	10 Stufen
Frequenzbereich	50 – 18.000 Hz
Anschlussart	Schraub-Steck-Anschluss
Frontplatte	Aluminium
Einsatzbereich	Nur für Innenräume (IP20)
Umgebungstemperatur	0 °C bis 40 °C
Reinigung	Mit fusselfreiem, angefeuchtetem Tuch; keine Alkohole oder Lösungsmittel
Installation	Nur durch elektrotechnische Fachkraft, Anlage vor Anschluss ausschalten
Gesamtimpedanz bei mehreren Zonen	4 Ω nicht unterschreiten
Garantieausschluss	Bei unsachgemäßer Handhabung oder eigenmächtigen Veränderungen

Häufig gestellte Fragen - ELA 6S Omnitronic

Wie schließe ich den Omnitronic ELA 6S richtig an?

Die Installation sollte nur durch eine elektrotechnische Fachkraft erfolgen. Schalten Sie die Audioanlage aus. Lösen Sie die Anschlussklemmen aus den Steckverbindungen, schließen Sie die Lautsprecherleitungen an die INPUT- und OUTPUT-Pole an und stecken Sie die Klemmen wieder auf.

Kann ich mehrere Lautsprecherpaare an einen Verstärkerausgang anschließen?

Ja, über jeweils einen Lautstärkeregler pro Zone. Achten Sie darauf, dass die Gesamtimpedanz von 4 Ω nicht unterschritten wird, sonst kann der Endverstärker beschädigt werden.

Was bedeutet die Impedanzangabe von 4 Ω?

Der ELA 6S ist für 4-Ohm-Stereo-Verstärker und Lautsprecher ausgelegt. Verwenden Sie nur Lautsprecher mit mindestens 4 Ω Impedanz pro Zone, um Beschädigungen zu vermeiden.

Wie reinige ich den ELA 6S?

Verwenden Sie ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder Lösungsmittel, da diese die Oberfläche angreifen können.

Darf der ELA 6S im Freien verwendet werden?

Nein, das Gerät ist nur für den Innenbereich geeignet. Schützen Sie es vor Feuchtigkeit und extremen Temperaturen.

Wie viele Zonen kann ich mit dem ELA 6S steuern?

Der ELA 6S ist ein 6-Zonen-Stereo-Lautstärkeregler. Sie können bis zu sechs separate Paare von Stereo-Lautsprechern ansteuern.

Was ist die maximale Belastbarkeit pro Zone?

Die Belastbarkeit variiert je nach Modellvariante: 5 W, 10 W, 20 W, 30 W oder 45 W pro Zone. Die maximale Nennbelastbarkeit darf niemals überschritten werden.

Wie installiere ich den ELA 6S in ein 19-Zoll-Rack?

Das Gerät benötigt 2 Höheneinheiten (2 HE) und hat eine Breite von 483 mm. Befestigen Sie es mit Schrauben an den Rackschienen. Achten Sie auf ausreichende Belüftung.

Was tun bei Störgeräuschen über die Lautsprecher?

Halten Sie die Lautsprecherleitungen einige Meter Abstand zu Störquellen wie Dimmern oder Lichtschaltern. Überprüfen Sie auch die Masseverbindungen.

Erlischt die Garantie bei eigener Reparatur?

Ja, Wartungs- und Servicearbeiten sind dem autorisierten Fachhandel vorbehalten. Eigenmächtige Veränderungen führen zum Garantieverlust.

BEDIENUNGSANLEITUNG ELA 6S Omnitronic

6-Zonen Stereo-Lautstärkeregler

Stereo-Lautstärkeregler für 6 Zonen

Der Lautstärkeregler wurde speziell für den Einsatz in Audioanlagen konzipiert und ermöglicht die Kontrolle über 6 Stereo-Zonen. Die einzelnen Lautstärkeregler werden zwischen die Stereo-Lautsprecherausgänge (4) eines Endverstärkers und Stereo-Lautsprecher (4) ge schaltet. Jeder einzelne Lautstärkeregler besitzt zehn Schaltpositionen. Die maximale Nennbelastbarkeit der einzelnen Lautstärkeregler darf niemals überschritten werden. Der Lautstärkeregler ist für den Einbau in ein 19" (483 mm)- Rack vorgesehen und benötigt 2 HE (88 mm).

4 Ω Stereo-Verstärkereingang und 4 Ω Stereo-Lautsprecherausgang je Zone
■ Abschwächung in 10 Stufen
Aluminium-Frontplatte
Schraub-Steck-Anschluss
■ 19" Einbaumaße mit 2 Höheneinheiten

Sicherheitshinweise

• Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob Transportschäden vorliegen. In diesem Fall nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
  Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen.
  Dieses Produkt ist ausschließlich zur Verwendung in Innenräumen geeignet. Schützen Sie das Gerät vor Feuchtigkeit und Nässe. Die Umgebungstemperatur muss zwischen 0°C und 40°C liegen. Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.
  Halten Sie bei der Verlegung der Lautsprecherleitungen einen Abstand von einigen Metern zu Störquellen (z.B. Dimmer, Lichtschalter) ein, da Lautsprecherleitungen elektrische Störungen auffangen können.
  Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten. Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, fallen nicht unter den Garantieanspruch. Wird das Gerät zweckentfremdet oder falsch angeschlossen, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt.
  ■ Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

Elektrischer Anschluss

Die Installation sollte nur durch eine elektrotechnische Fachkraft erfolgen. Anschluss nur im ausgeschalteten Zustand der Audioanlage.

Sollen mehrere Lautsprecherpaare über je einen Lautstärkeregler mit einem Verstärkerausgang verbunden werden, ist darauf zu achten, dass die Gesamtimpedanz von 4 Ω nicht unterschritter wird. Andernfalls kann der Endverstärker beschädigt werden.

■ Schalten Sie die Audioanlage aus, falls diese noch eingeschaltet ist.

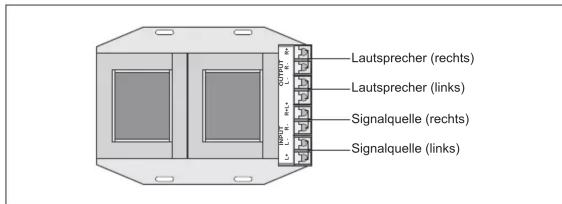

Die Anschlussklemmen können zur leichteren Handhabung aus den Steckverbindungen gelöst werden und nach dem Anschluss wieder aufgesteckt werden.
Schließen Sie jeweils die Leitungen der Signalquelle an die Plus- und Minuspole der Eingänge "INPUT" an
Schließen Sie jeweils die Lautsprecher an die Plus- und Minuspole der Ausgänge "OUTPUAN".

Technische Daten

Belastbarkeit nominal:

80711335	6 x 5 W
80711336	6 x 10 W
80711337	6 x 20 W
80711338	6 x 30 W
80711339	6 x 45 W
80711342	6 x 5 W
80711343	6 x 10 W
80711344	6 x 20 W
80711345	6 x 30 W
80711346	6 x 45 W

Frequenzbereich: 50-18.000 Hz

Maße: 484 x 100 x 230 mm (19", 2 HE)

Gewicht: 4 kg

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 01.02.2008 ©

00033849.DOC, Version 1.0
