Produkttyp	ADSL2+ Router mit integriertem Modem, Switch und WLAN-Zugangspunkt
Modell	AR-7267WnB
Marke	Edimax
Abmessungen (ca.)	150 x 110 x 30 mm
Gewicht (ca.)	200 g
Stromversorgung	12 V DC über mitgeliefertes Netzteil
Internetverbindung	ADSL2+ bis zu 24 Mbit/s Downstream, 1 Mbit/s Upstream; unterstützt PPPoA, RFC 1483, PPPoE, IPoA
WLAN-Standard	IEEE 802.11b/g/n
WLAN-Geschwindigkeit	Bis zu 300 Mbit/s
LAN-Ports	4 x 10/100 Mbit/s Ethernet (RJ-45)
Sicherheitsfunktionen	Firewall, WLAN-Verschlüsselung (WPA/WPA2), WPS-Taste
Besondere Merkmale	WPS-Taste zur schnellen Verbindung, Reset-Taste, Setup-Assistent auf CD
Lieferumfang	Router, Netzteil, RJ-45 Ethernetkabel, RJ-11 Telefonkabel, Schnellanleitung, CD-ROM
Garantie	Herstellergarantie (Details siehe Verpackung)
Pflege und Reinigung	Gerät nur mit einem trockenen Tuch reinigen, keine Flüssigkeiten verwenden
Sicherheitshinweise	Aufstellung mit mindestens 2,5 cm Abstand zu Personen; nur mitgeliefertes Netzteil verwenden; vor Feuchtigkeit schützen

Häufig gestellte Fragen - AR-7267WnB Edimax

Wie setze ich den Router auf Werkseinstellungen zurück?

Drücken Sie bei eingeschaltetem Router die Reset-Taste auf der Rückseite für mindestens 10 Sekunden. Alle Einstellungen werden gelöscht.

Was sind die Standard-Anmeldedaten?

Der Standard-Benutzername ist admin und das Kennwort ist 1234 (Zugriff über 192.168.2.1).

Wie richte ich die Internetverbindung ein?

Schließen Sie den Router an die ADSL-Leitung an und rufen Sie 192.168.2.1 im Browser auf. Klicken Sie auf 'Quick Setup' und folgen Sie den Anweisungen.

Die ADSL-LED blinkt ständig – was tun?

Ein Blinken zeigt an, dass keine ADSL-Verbindung besteht. Prüfen Sie die Verkabelung und wenden Sie sich an Ihren Internetanbieter.

Wie verwende ich die WPS-Funktion?

Drücken Sie die WPS-Taste auf der Rückseite für weniger als 5 Sekunden. Aktivieren Sie dann WPS auf Ihrem WLAN-Gerät.

Kann ich den Router auch ohne CD konfigurieren?

Ja, öffnen Sie einen Browser und geben Sie 192.168.2.1 ein. Melden Sie sich mit admin / 1234 an und konfigurieren Sie manuell.

Welche WLAN-Sicherheit wird empfohlen?

Verwenden Sie WPA2-PSK mit einem sicheren Passwort. Dies finden Sie im WLAN-Einstellungsmenü des Routers.

Der Router reagiert nicht – was kann ich tun?

Führen Sie einen Reset durch (Taste 10 Sekunden drücken). Wenn das nicht hilft, trennen Sie das Netzteil für 30 Sekunden und schließen Sie es wieder an.

Wo finde ich das Benutzerhandbuch?

Das ausführliche Handbuch befindet sich auf der mitgelieferten CD-ROM. Sie können es auch auf der Edimax-Website herunterladen.

Kann ich die Firmware aktualisieren?

Ja, melden Sie sich im Router an, gehen Sie zu 'Quick Setup' oder 'Administration' und wählen Sie 'Firmware Upgrade'. Laden Sie die Datei von www.edimax.com herunter.

BEDIENUNGSANLEITUNG AR-7267WnB Edimax

Schnellinstallationsanleitung

11-2011 / v1.0

Copyright© durch Edimax Technology Co, LTD. Alle Rechte vorbehalten. Diese Veröffentlichung darf weder ganz noch teilweise kopiert, übertragen, abgeschrieben, in einem Datenabfragesystem gespeichert oder in eine andere Sprache oder Computersprache übersetzt werden, ganz gleich in welcher Form oder durch welche Mittel, sei es elektronisch, mechanisch, magnetisch, optisch, chemisch, von Hand oder anderweitig, ohne vorher die schriftliche Genehmigung dieses Unternehmens eingeholt zu haben.

Dieses Unternehmen äußert sich nicht und gibt keine Garantien, weder ausdrücklich formuliert oder angedeutet, hinsichtlich der hier veröffentlichten Inhalte und lehnt insbesondere Garantieleistungen, die Gebrauchstauglichkeit oder die Eignung für einen speziellen Anwendungszweck ab. Jegliche Software, die in diesem Handbuch beschrieben ist, wird so verkauft oder lizenziert „wie sie ist“. Sollte sich das Programm nach dem Kauf als fehlerhaft erweisen, übernimmt der Käufer (und nicht dieses Unternehmen, dessen Vertriebshändler oder Händler) die gesamten Kosten für die Wartung, Reparatur und jegliche zufällige oder folgende Schäden, die durch einen Fehler in der Software entstehen. Des Weiteren behält sich das Unternehmen das Recht vor, diese Veröffentlichung zu überarbeiten und von Zeit zu Zeit inhaltliche Änderungen vorzunehmen. Es ist nicht verpflichtet, andere über diese Ü berarbeitungen oder Änderungen zu informieren.

Das von Ihnen erworbene Produkt und der Setup-Bildschirm können von den Abbildungen in dieser Schnellanleitung leicht abweichen. Weitere detaillierte Informationen über dieses Produkt erhalten Sie im Benutzerhandbuch, das sich auf der CD-ROM befindet. Die Software und technische Daten können ohne vorherige Ankündigung geändert werden. Bitte besuchen Sie unsere Internetseite www.edimax.com für mögliche Aktualisierungen. Alle Rechtevorbehalten, einschließlich aller Marken- und Produktnamen, die in diesem Handbuch erwähnt werden; diese sind Warenzeichen und/oder eingetragene Warenzeichen der jeweiligen Eigentümer.

Hinweis in Bezug auf GNU/GPL-Version 2

Dieses Produkt beinhaltet Software, die der GNU/GPL-Version 2 unterliegt. Den genauen Inhalt der Lizenz finden Sie auf der Produkt-CD/DVD. Das Programm ist freie Software und wird ohne Garantie des Autors vertrieben. Wir bieten Ihnen an (gültig für mindestens drei Jahre) gegen Ü bernahme der Kosten für die physikalische Lieferung eine Kopie des jeweiligen Quellcodes zur Verfügung zu stellen. Bitte wenden Sie sich an Edimax : Edimax Technology co., Ltd, NO. 3, Wu-Chuan 3rd RD Wu-Ku-Industrial Park, Taipei Hsien, Taiwan. R.O.C., TEL : [phone], FAX : [phone], [e-mail]

Produkteinleitung

Vielen Dank, dass Sie ein Edimax Produkt erworben haben. Dieser Router ist kostengünstiger Router, ADSL2+ Modem, Ethernetnetzwerk-Switch und drahtloser Zugangspunkt (nur Modelle mit WLAN) in einem Gerät. Mit dem Edimax Router können Sie im Internet surfen und die Verbindung gemeinsam nutzen, ohne in andere Geräte investieren zu müssen.

Dieser Router unterstützt Downstream-Ü bertragungsgeschwindigkeiten von bis zu 24 MBit/s und Upstream-Ü bertragungsgeschwindigkeiten von bis zu 1 MBit/s. Er unterstützt PPPoA (RFC 2364 - PPP über ATM Anpassungsschicht 5), RFC 1483 Verkapselung über ATM (Bridged- oder Routed-Modus), PPP über Ethernet (RFC 2516), und IPoA (RFC1577), um eine Verbindung mit einem Internetdienstanbieter herzustellen. Das Produkt unterstützt auch VC-basierten und LLC-basierten Mehrkanalbetrieb.

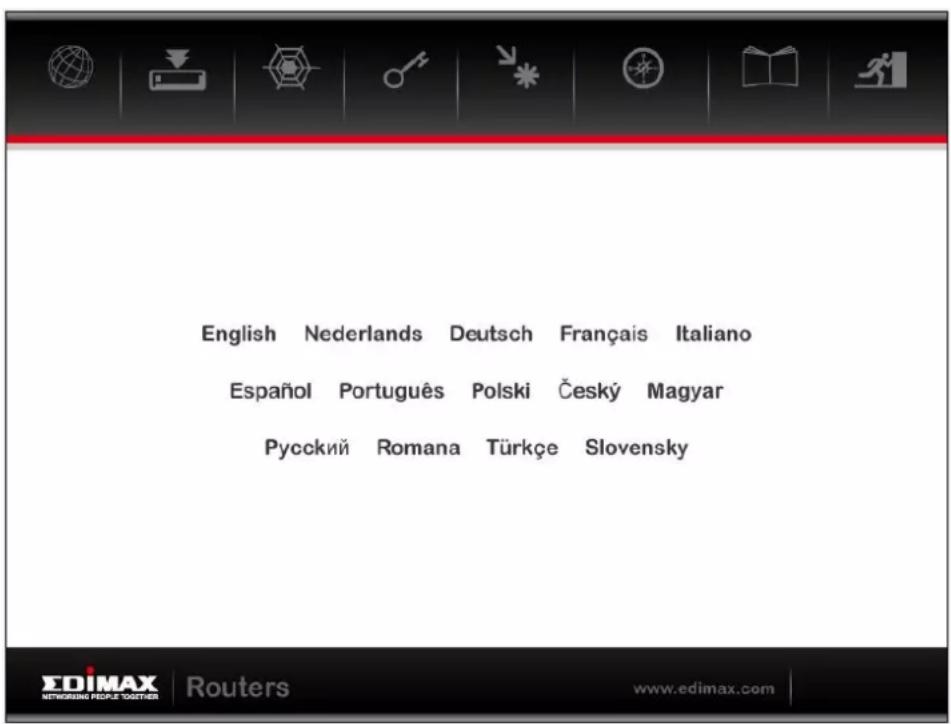

Sie können den Router durch Ausführen des Setup-Assistenten, der auf der beiliegenden CD-ROM enthalten ist, konfigurieren. Der Assistent ermöglicht eine schnelle Konfiguration von Internetverbindung, SSID, WLAN-Sicherheit, Firmwareupgrade und bietet die Möglichkeit zum Ändern des Kennworts für den Router. Wenn Sie den Setup-Assistenten starten, sehen Sie den folgenden Willkommensbildschirm. Bitte wählen Sie die Sprache aus und befolgen Sie die einfachen Schritte im Assistenten. An dieser Stelle werden keine Anweisungen für den Setup-Assistenten gegeben.

Wenn Sie die CD-ROM verlieren oder das herkömmliche Web-Setup bevorzugen, befolgen Sie bitte die Vorgehensweisen in dieser Schnellanleitung, um den Router zu konfigurieren.

1. Mindestanforderungen

Die folgenden Geräte sind erforderlich, um den ADSL2+ Router zu konfigurieren:

• Ein PC mit einem Ethernetnetzwerk-Adapter und einem Webbrowser (Internet Explorer 4.0 oder höher)
• RJ-45 Ethernetkabel
  • RJ-11 Telefonleitung

2. Packungsinhalt

Diese Packung enthält die folgenden Bestandteile:

■ Ein ADSL2+ Router (Anhang A oder B)
■ Ein Netzgerät
■ Ein RJ-45 Ethernetkabel
■ Eine RJ-11 Telefonleitung
■ Eine Schnellanleitung
■ Eine CD-ROM (enthält den Setup-Assistenten, mehrsprachige Schnellanleitungen und das Benutzerhandbuch)

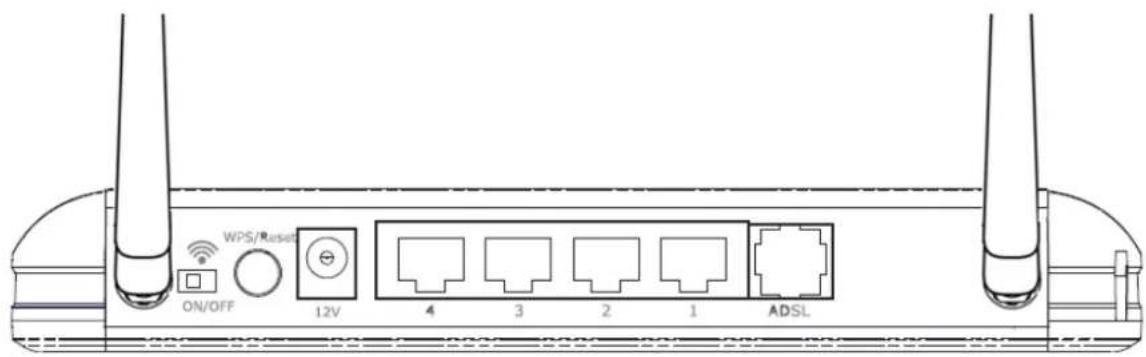

Rückseite

1) Antennenbuchse 3dBi Antennenbuchse
2) Reset Wenn die Probleme weiterhin bestehen oder Sie das Kennwort des Routers vergessen haben, drücken Sie die Reset-Taste im eingeschalteten Zustand für 10 Sekunden. Der Router wird auf die werkseitigen Standardeinstellungen zurückgesetzt. (Warnung: All Ihre aktuellen Einstellungen gehen verloren und werden durch die werkseitigen Voreinstellungen ersetzt).
3) WPS Drücken Sie die Taste weniger als 5 Sekunden, um die WPS-Funktion zu starten
4) Power-Buchse Bitte stecken Sie das mitgelieferte Netzteil in die Netzbuchse des ADSL-Routers. Das Netzteil liefert 12 VDC,
5) Lokales Netzwerk (LAN) An die 4 LAN-Ports des Routers können Sie Ihre LAN-PCs, Druckerserver, Hubs, Switches usw. anschließen.
6) ADSL Schließen Sie das mitgelieferte RJ-11 Telefonkabel an diesen Port an und verbinden Sie es mit Ihrer ADSL/Telefonbuchse.

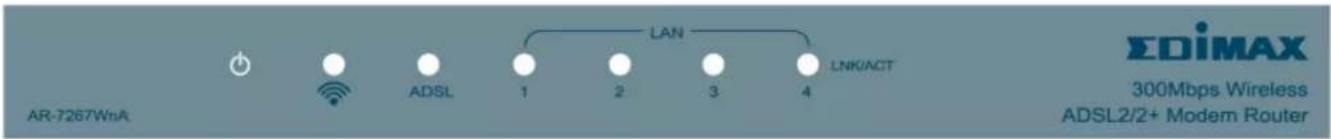

Vorderseite LEDs

Auf der Vorderseite des Routers befinden sich LEDs, die den aktuellen Status des Routers anzeigen. Nachfolgend finden Sie eine Beschreibung und Erklärung jeder einzelnen LED.

LED	Lichtstatus	Beschreibung
PWR(Grün)	Ein	Der Router ist betriebsbereit
WLAN(Orange)	Aus	WLAN ist deaktiviert
	Blinkt	Im drahtlosen Netzwerk werden Daten übermittelt
ADSL(Grün)	Ein	Verbindung mit einer ADSL-Breitbandverbindung erfolgreich hergestellt
	Blinkt	Keine ADSL-Breitbandverbindung
LAN(Port 1-4)	Ein	Das LAN-Kabel ist an den Router angeschlossen
	Blinkt	Ü ber den LAN-Port werden im Netzwerk Daten übermittelt

3. Installation des ADSL-Routers

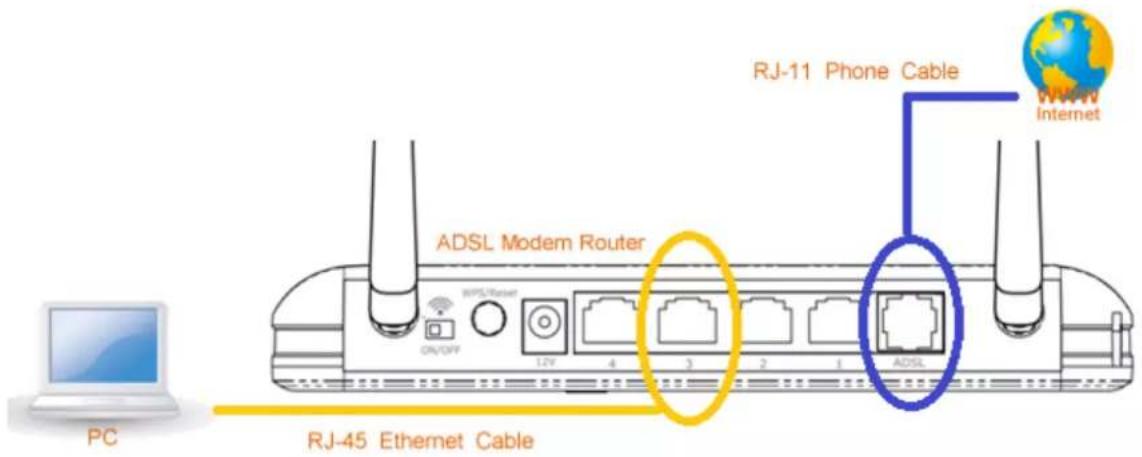

Schritt 1. Schließen Sie die ADSL-Leitung an

Verwenden Sie das mitgelieferte RJ-11 Telefonkabel, verbinden Sie den Router vom ADSL-Port mit Ihrer Telefonbuchse mit eingestecktem ADSL-Splitter.

Schritt 2. Verbinden Sie den Router mit Ihrem LAN-Netzwerk

Verbinden Sie den Router mit Ihrem PC, Hub oder Switch. Nutzen Sie das mitgelieferte Ethernetkabel zur Verbindung des LAN-Ports am Router.

Schritt 3. Schließen Sie das Netzteil des Routers an

Schließen Sie das Netzteil an der Netzbuchse auf der Rückseite des Routers an und schalten Sie die Stromversorgung ein.

Schritt 4. Prüfen Sie den Status der ADSL-LED

Bitte prüfen Sie die ADSL-LED auf der Vorderseite. Diese LED zeigt den Status Ihrer ADSL-Breitbandverbindung über Ihre Telefonleitung an. Wenn die LED dauerhaft leuchtet, können Sie die Konfiguration fortsetzen. Wenn die LED jedoch blinkt, wurde keine Breitbandleitung erkannt. Rufen Sie bitte Ihren Internetdiensteanbieter an und informieren Sie diesen über die blinkende ADSL-LED.

Schritt 5. Firewall-Einstellungen.

Bitte schalten Sie alle Firewalls aus, bevor Sie die Konfiguration fortsetzen, da diese die Kommunikation zwischen Ihrem PC und dem Router blockieren können.

Hinweis: Sie müssen das Netzgerät verwenden, welches dem Router beiliegt. Verwenden Sie KEIN anderes Netzgerät aus anderen Quellen.

Schritt 6 : PC LAN IP-Konfiguration

1. Konfigurieren Sie die LAN-Einstellung des PCs so, dass dem Rechner automatisch eine IP-Adresse vom Router zugewiesen wird (nachfolgend beschrieben).

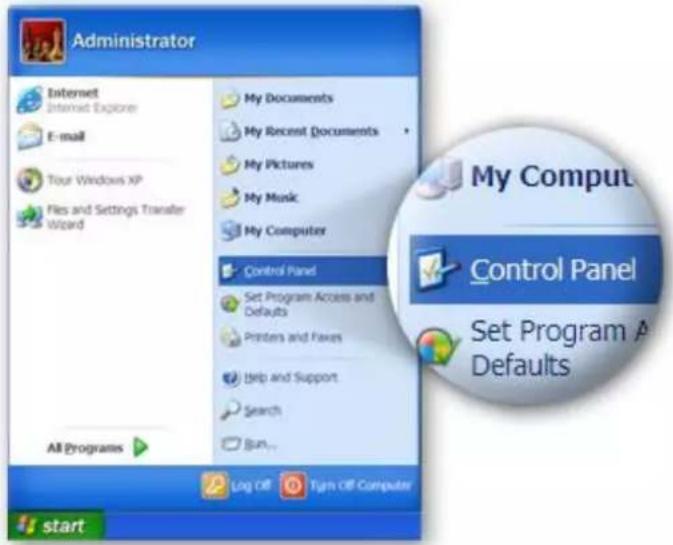

- Klicken Sie auf "Start" in der Taskleiste und wählen Sie "Systemsteuerung".

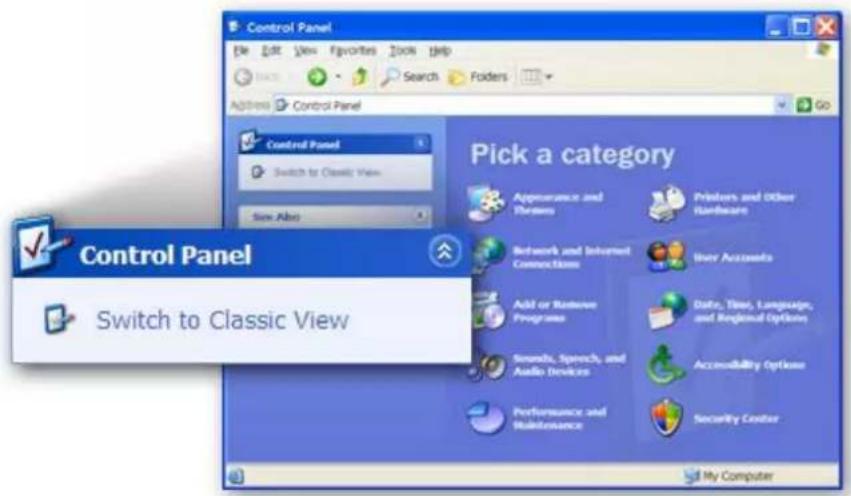

- Klicken Sie oben links auf "Zur klassischen Ansicht wechseln", um weitere Einstellungssymbole einzublenden.

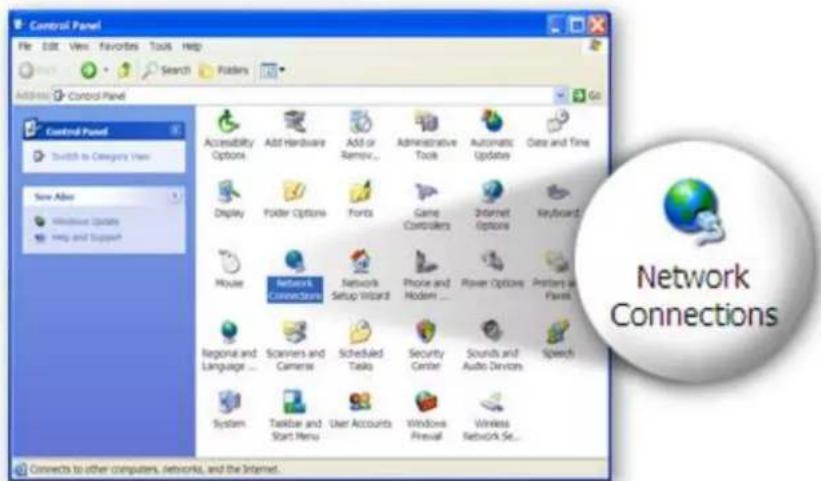

- Suchen Sie nach dem Symbol "Netzwerkverbindung" und doppelklicken Sie darauf, um die Einstellungen der Netzwerkverbindung zu öffnen.

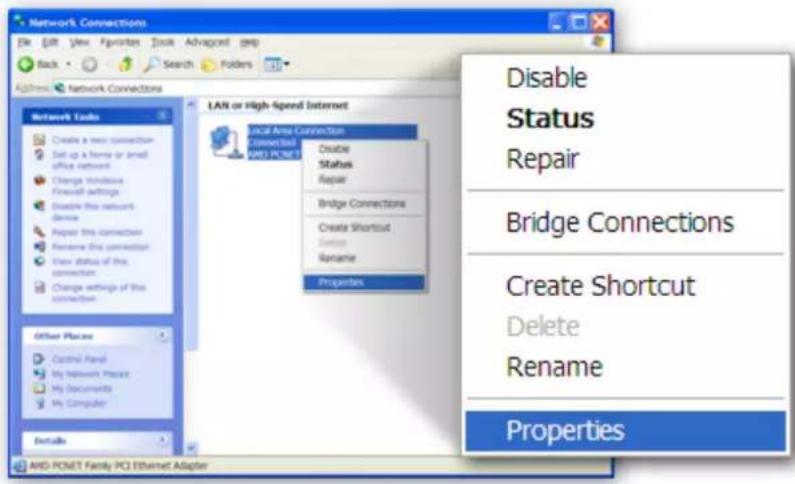

- Sie sehen ein Symbol "LAN-Verbindung"; wählen Sie das Symbol und rechtsklicken Sie anschließend darauf, um das Untermenü zu öffnen. Klicken Sie auf "Eigenschaften".

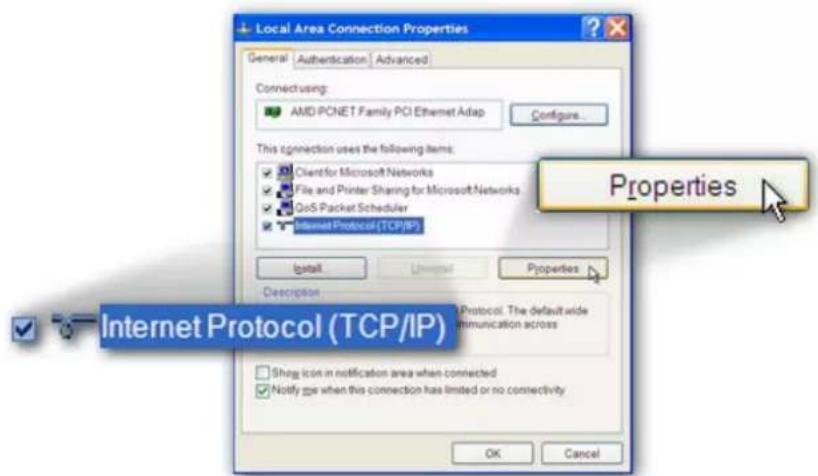

- Wählen Sie "Internetprotokoll (TCP/IP)" und klicken Sie auf "Eigenschaften"

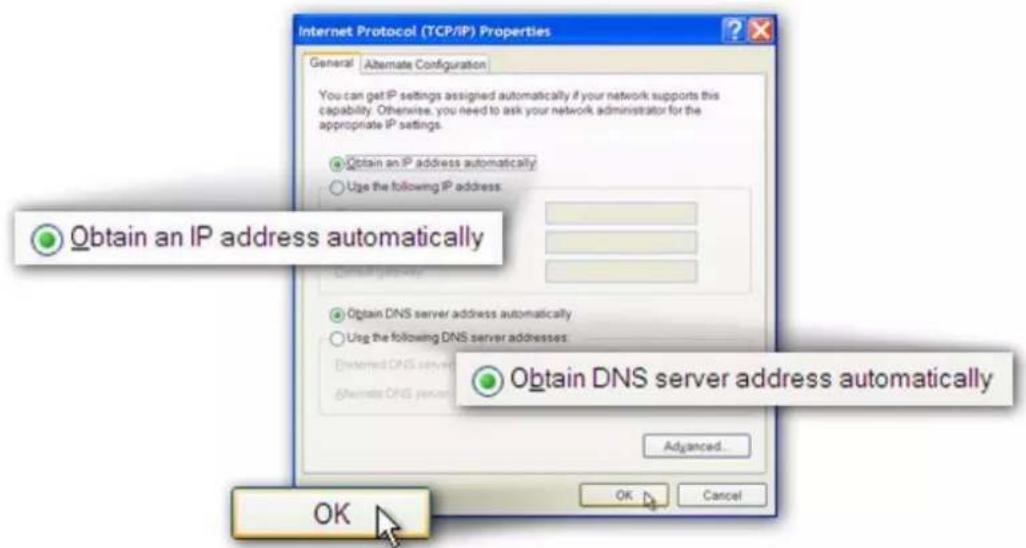

- Stellen Sie sicher, dass die in blau markierten Parameter "IP-Adresse automatisch beziehen" und "DNS-Serveradresse automatisch beziehen" markiert sind. Klicken Sie auf "OK", um das Fenster zu schließen.

4. Internetverbindung

Wenn Sie Ihre CD-ROM verloren haben, können Sie diesen ADSL-Modemrouter wie folgt konfigurieren. Diese Vorgehensweisen zeigen Ihnen, wie Sie sich mit dem Internet Explorer in Ihrem Modemrouter einloggen können, um die Internetverbindung und alle anderen Funktionen zu konfigurieren.

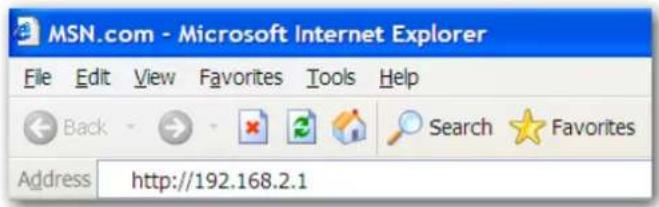

1. Geben Sie die voreingestellte IP-Adresse des Routers: "192.168.2.1" in den Webbrowser Ihres PCs ein und drücken Sie die "Eingabe"-Taste.

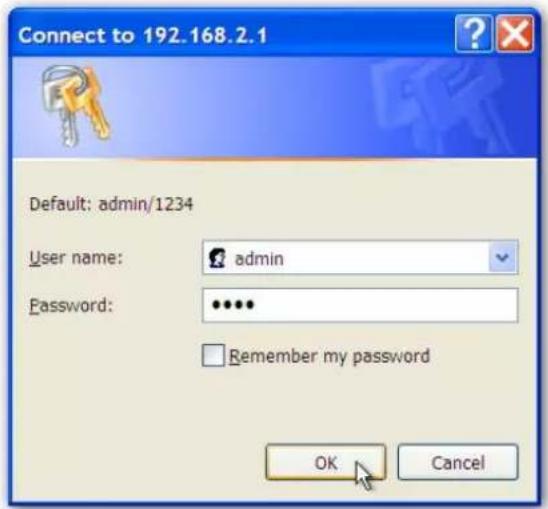

1. Der nachfolgende Anmeldebildschirm wird angezeigt. Geben Sie den "Benutzernamen" und das "Kennwort" ein und klicken Sie zum Anmelden auf "OK".

Der voreingestellte Benutzername lautet "admin" und das Kennwort "1234",

Die Hauptseite wird geöffnet; klicken Sie auf "Quick Setup", um die Internetverbindung zu konfigurieren.

Hinweis: Bitte sehen Sie in das Benutzerhandbuch auf der CD-ROM, um detailliertere Informationen über die Internetverbindungsart und die Konfiguration aller anderen Einstellungen zu erhalten.
