BEDIENUNGSANLEITUNG JT-DPM8600 Joy-It

Programmierbares Labornetzteil

1. SICHERHEITSHINWEIS

Unser Produkt ist für bis zu 75Volt DC geeignet. Das Arbeiten mit Spannungen über 60 V DC ist wegen der Gefahr eines Stromschlags, der zu schweren Verletzungen oder zum Tod führen kann, ausgebildeten Elektrikern vorbehalten. Nicht-Elektriker müssen eine Spannungsquelle unter 60 Volt DC verwenden.

2. ALLGEMEINE INFORMATIONEN

Sehr geehrter Kunde,

vielen Dank, dass sie sich für unser Produkt entschieden haben. Im folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

Die DPM 8600 Serie der Netzteile sind programmierbare Netzteile, welche eine hohe Ausgangsleitsung, sehr kompakt und optimal konstruiert sind. Desweiteren ist es mit einem TTL oder RS485 Kommunikationsprotokoll

ausgestattet, welches es mit einem seriellen Kommunikationsprotokoll austattet. Es kann auch mit Modbus-RTU Kommunikationsprotokoll angewendet werden und unterstützt die weitere Entwicklung von eigenen Protokollen. Es bietet sogar eine Mehrzwecklösung für Designs und Testanforderungen.

Die DPM8600er können auch mit einer kabellosen Fernbedienung verwendet werden. Diese Fernbedienung besitzt einen 2,4" LCD Bildschirm. Es besitzt hat viele Anzeigewerte, eine einfache Bedienung, eine eingebaute Lithium-Batterie, welche aufladbar ist und eine Reichweite von bis zu 10 Metern. Die Besonderheit ist, dass mehrere Netzteile gleichzeitig gesteuert werden können.

Dieses Netzteil kann in verschiedenen Anwendungsbereichen verwendet werden. Es kann zum Beispiel als ein Amperemeter, ein Smartmeter, ein LED-Treiber, Spannungregler für Solaranlagen oder in einer Industriesteuerung verwendet werden.

Wenn das Gerät beschädigt oder der Lieferumfang nicht vollständig ist, kontaktieren Sie unseren Support und verwenden Sie es nicht. Bei Beschädigungen kann es ansonsten zu Kurzschlüssen kommen oder das Gerät kann sich entzünden.

1. TECHNISCHE SPEZIFIKATIONEN

Modell	DPM-8605 DPM8624-485
Eingangsspannung 10 - 75 V 10 - 75 V
Ausgangsspannung 0 - 60 V 0 - 60 V
Ausgangsstrom 0 - 5 A 0 - 24 A
Ausgangsleistung 0 - 300 W 0 - 1440 W
Kommunikations-schnittstelle Spannungsaufösung	DPM-8605 DPM8624-485	TTLserielle Kommunikationschnitt. RS-485 Kommunikationsschnitt. 10 mV
Stromauflösung	1 mA	10 mA
Ausgangswelle	< 50 mVpp
Effizienz	92 %
Displayauflösung	10 mV, 1 mA	10 mV, 1 mA
Ausgangstoleranz	Spannung: ± 2 ‰ / Strom: ± 5 ‰
Reaktionszeit	< 50 ms

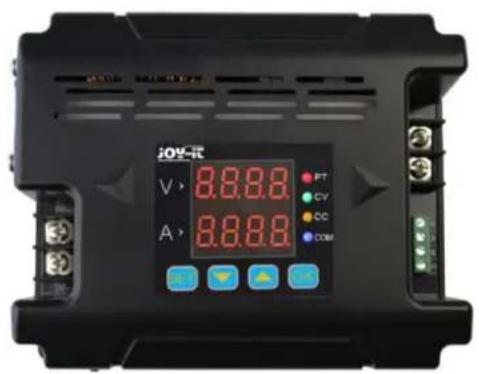

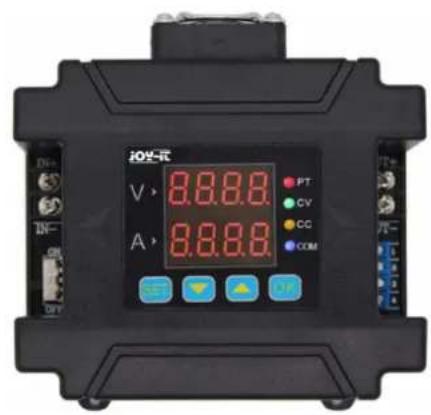

Maße	120 · 131 · 55 mm	150 · 120 · 59 mm
Angewandte Umgebungstemperatur	-25 - 60 °C

Beachte: In der folgenden Beschreibung wird DPM8624 als Beispiel genutzt. Das DPM8605 funktioniert ähnlich, wie das DPM8624.

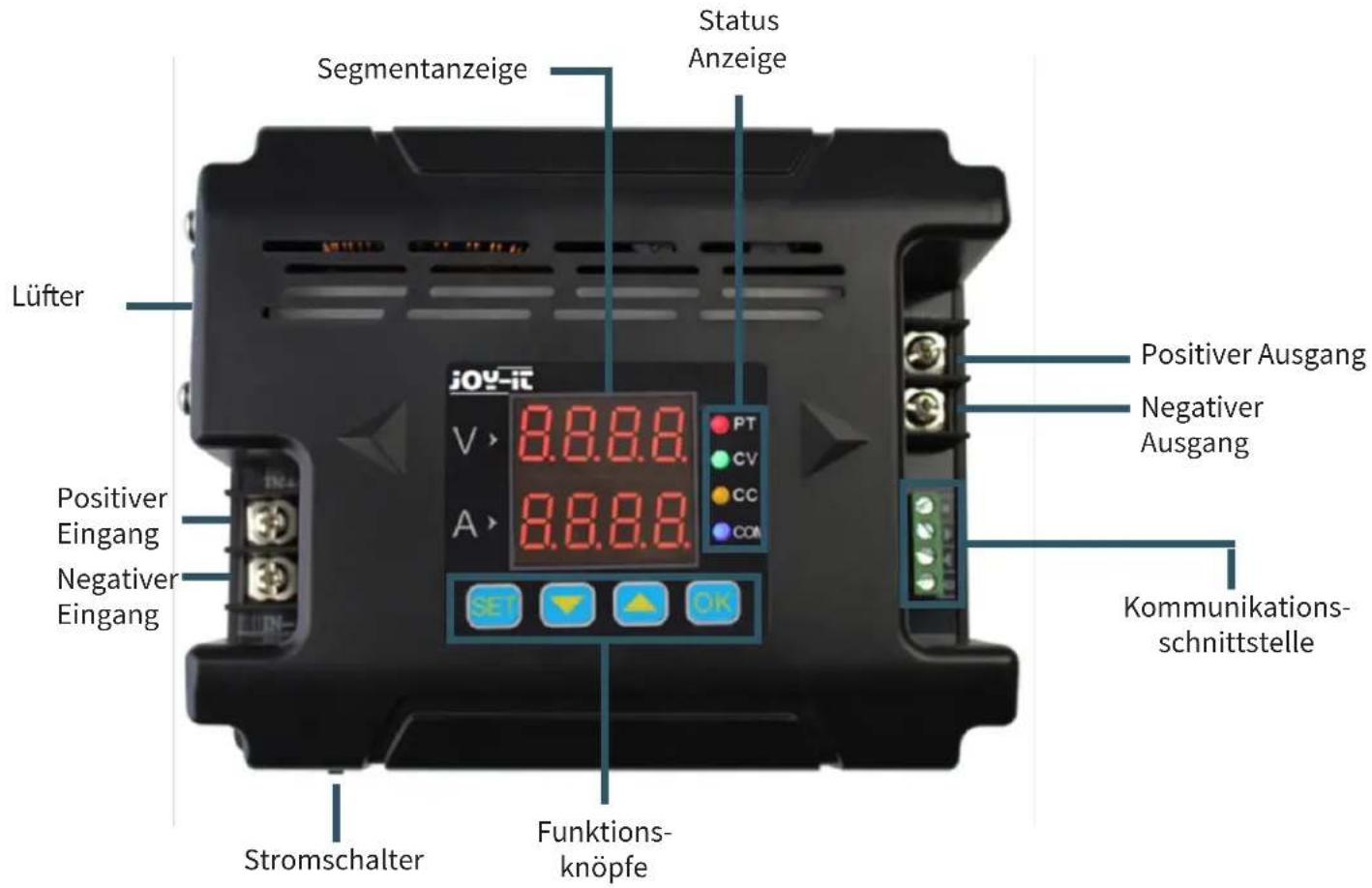

4. MODUL

5. DISPLAY

05.00 zeigt Spannungswerte

03.02 zeigt Stromwerte

1-5R Setzt oberes Limit von Spannung und

_10_ Strom

1-5R Setzt unteres Limit von Spannung und

Strom

1-5R Löscht oberes und unteres Limit von

_12_Spannung und Strom

2-dF keine Werkseinstellungen

-

2-dF Setzt das Geraät auf Werkseinstellungen

__y_ zurück

3-07 Wenn das Gerät hochfährt, muss der

__0 Output manuell aktiviert werden

3-07 Output startet automatisch bei STart des

--1 Gerätes

4-Fd Deaktiviert schnelle Reaktion

__0__

4-Fd Aktiviert schnelle Reaktion

--

5-CS Einfache Kommunikation

__0__

5-CS Kommunikation mit Modbus

--

6-bd Möglich 2.4, 4.8, 9.6, 19.2, 38.4, 57.6,

0096 115.2 (Kbps) auszuwählen als Baud

7-Rd 99 Kommunikationaddressen

.01

B-[H] 31 Kommunikationkanäle von 00 bis 30

_01_(00 bedeutet keiner hebunden)

-Ld- Ruft Werte aus derm Speicherort 0 - 9

--0-

-5R- Speichert Werte an Speicherort(0 - 9)

-0

Corr Kalibriert Spannung und Strom

-°[-Zeigt Temperatur des Gerätes an

0280

6. STATUS ANZEIGE

PT	ÜberhitzungsschutzanzeigeWenn die Temperatur mehr als 80°C beträgt, dann leuchtet diese Anzeige, da der Überhitzungsschutz aktiviert wird.
CV	KonstantspannungsanzeigeDie CV-Anzeige leuchtet, wenn eine Konstantspannung ausgegeben wird.
CC	KonstantstromanzeigeDie CC-Anzeige leuchtet, wenn ein Konstantstrom ausgegeben wird.
COM	KommunikationsanzeigeDie COM-LED leuchtet auf, wenn eine Kommunikation stattfindet.

7. SETUP

Zunächst müssen Sie den Eingang sowie Ausgang korrekt anschließen um zu gewährleisten, dass die Eingangsspannung hoch genug ist, sodass das Gerät in Betrieb genommen werden kann.

Beachte: Die Eingangsspannung muss 0,5 V höher sein als die Ausgangsspannung.

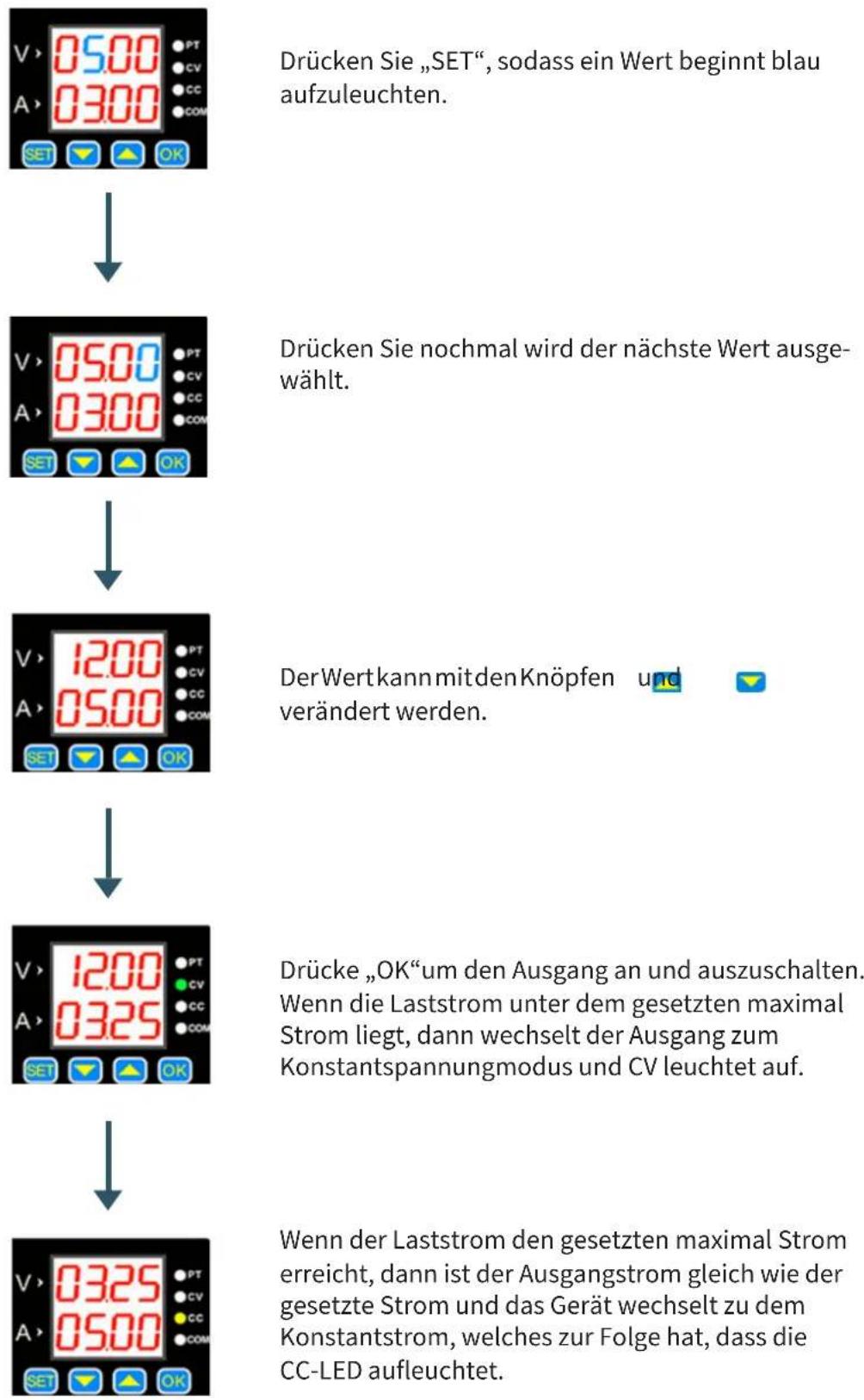

Nun können sie die Werte von Spannung und Strom nach Ihren Bedürfnissen verändern. Das „V“ auf der Segmentanzeige zeigt die Spannungswerte in Volt und und „A“ zeigt die Stromwerte in Ampere. Der LCD Display zeigt die Spannungswerte mit 2 Nachkommastellen (00.00) und die Stromwerte mit 3 Nachkommastellen (0.000). Wenn Sie nun „OK“ drücken, aktivieren Sie das Gerät. Dann sollten die LEDs von CV und CC aufleuchten, um anzuzeigen das der Ausgang aktiv ist.

Die Standardeinstellung sind 5 V und 3 A.


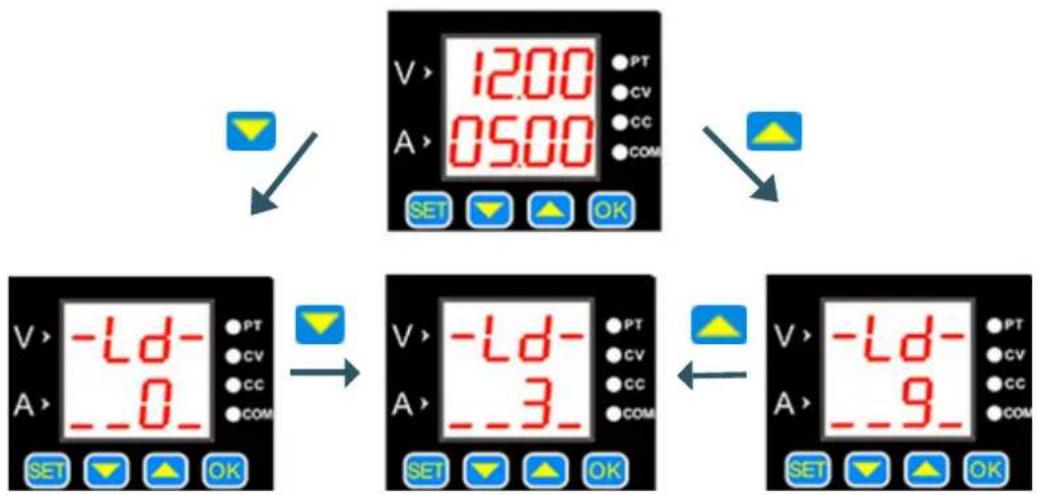

Drücke Sie ▲ oder ▼ um in das sichern und lade Menü zu gelagen, sowie auch zur Temperaturanzeige und dem Kalibrierungsmenü.

Wen Sie SET drücken, können Sie die gespeicherten Werte laden. Sie können die Datensätze mit und auswählen. Mit OK bestätigen Sie es.

Drücken Sie um in das Menü zurückzukehren. Um das Gerät zu kalibrieren, drücken Sie OK. Im folgenden sind die Funktionen der Kalibrierung genauer erklärt.

Drücken Sie um die Temperaturanzeige zu verlassen.

Kalibrierung

1. Wenn die gesetzte Spannung höher als 20 V ist, der Ausgang aktiviert ist und keine Last angeschlossen ist, dann kann der Ausgangsstrom auf null runterkalibriert werden, wenn die Funktion „Corr.“ ausgeführt wird.

Zum Beispiel setzten Sie die Ausgangsspannung auf 25 V, dabei beträgt die Nullkalibrierung für den Strom bei 25 V.

1. Wenn der Ausgang deaktiviert ist und sie die Kalibrierung aktivieren, dann werden die Nullpunkte für Spannung und Strom gesetzt.
2. Wenn Sie the aktivierten Ausgang kurzschließen und der maximale Ausgangstrom mehr als 2 A beträgt, dann ist der kalibrierte Wert der bereits festgelegte Wert.

Zum Beispiel wenn Sie den Ausgangsstrom auf 3 A setzten, dann wir der Ausgang auf 3 A kalibriert.

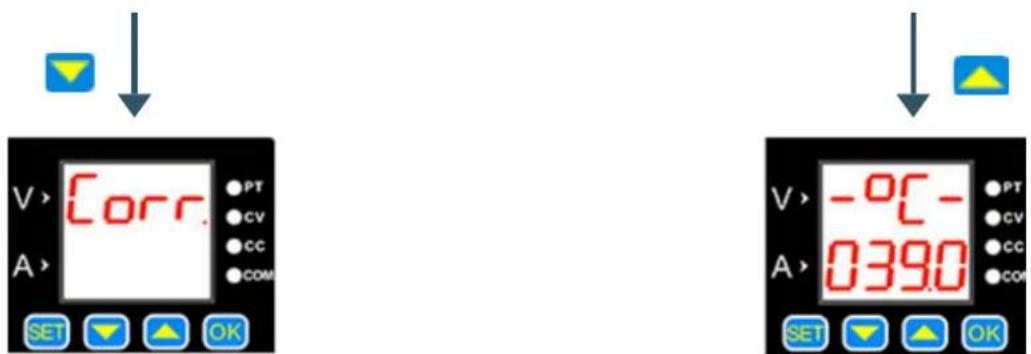

Temperaturanzeige

Die Temperaturanzeige zeigt die Temperatur des Gerätes, welche von Lüftergeschwindigkeit und Überhitzungsschutz kontrolliert wird. Wenn die Temperatur über 40 °C steigt, beginnt der Lüfter zu arbeiten. Mit jeden weiteren 5 °C wird die Lüftergeschwindigkeit erhöht. Wenn die Temperatur die 60 °C erreicht, dann befindet sich der Lüfter an seiner maximalen Geschwindigkeit. Sobald es jedoch die 80 °C erreicht, dann schaltet der Überhitzungsschutz das Gerät ab.

SET Menü

Halten Sie den SET Knopf gedrückt, sodass sich das SET Menü öffnet. Mit dem drücken von SE, können Sie zwischen den Menüpunkten wechseln. Sie können die Wertte im Menü durch ▲ und ▼. Um die Einstellungen zu bestätigen müssen Sie OK drücken.

Dieser Menüpunkt deklariert die Limits von Spannung und Strom. Die „10“ bedeutet hier das obere Limit, die „11“ das untere Limit und die „12“ das Löschen der Limits.

Dieser Menüpunkt kann das Gerät auf Werkseinstellungen zurücksetzen. Dabei heißt „Y“ das Gerät wird zurückgesetzt und „N“ das die Einstellung beibehalten werden.

Dieser Menüpunkt ist die Status Schnittstelle. Es ermöglicht, dass wenn das Gerät hochfährt entweder automatisch der Ausgang aktiviert wird „1“ oder das es manuell aktiviert werden muss „0“.

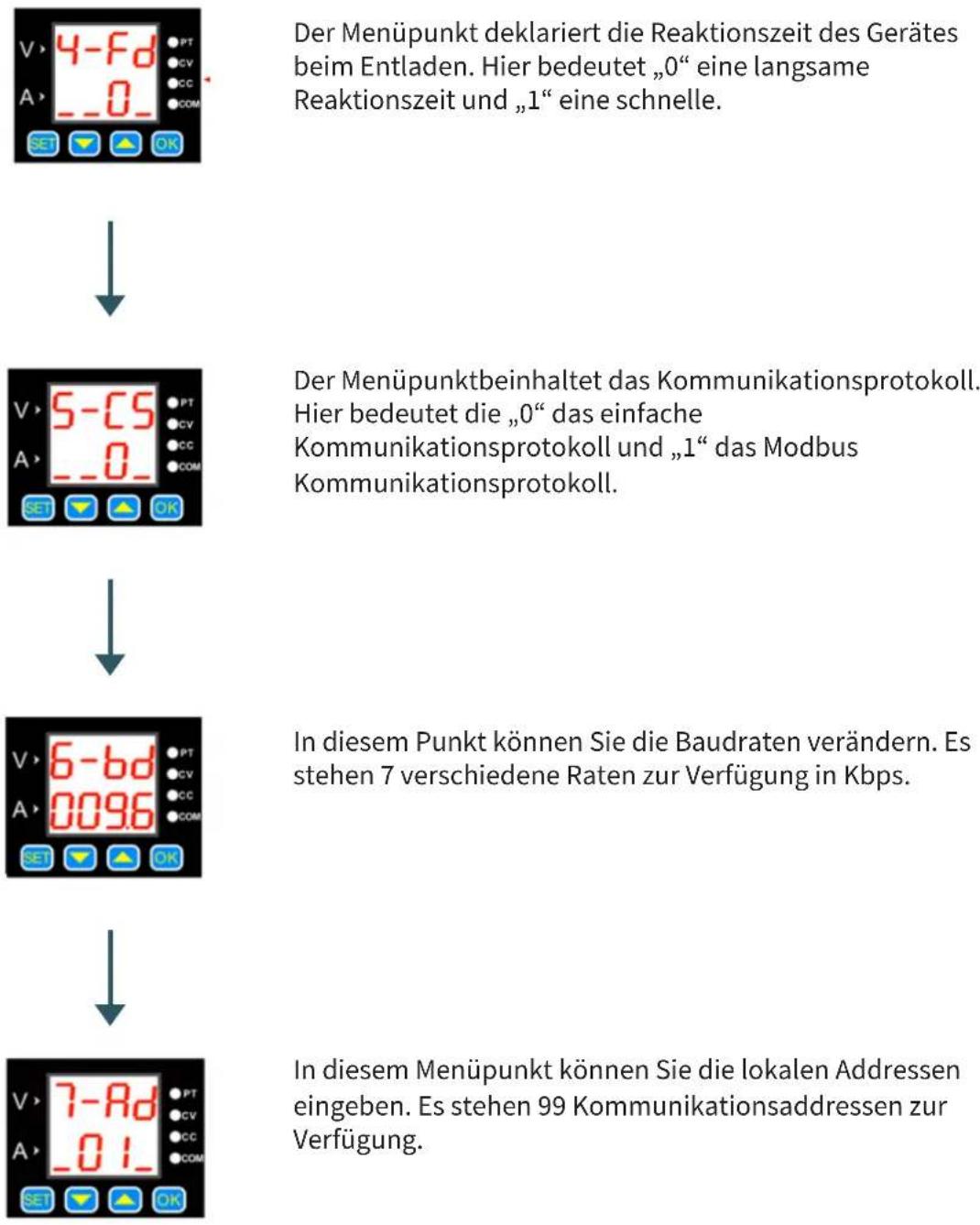

Der Menüpunkt deklariert die Reaktionszeit des Gerätes beim Entladen. Hier bedeutet „0“ eine langsame Reaktionszeit und „1“ eine schnelle.

Der Menüpunktbeinhaltet das Kommunikationsprotokoll. Hier bedeutet die „0“ das einfache Kommunikationsprotokoll und „1“ das Modbus Kommunikationsprotokoll.

In diesem Punkt können Sie die Baudraten verändern. Es stehen 7 verschiedene Raten zur Verfügung in Kbps.

In diesem Menüpunkt können Sie die lokalen Addressen eingeben. Es stehen 99 Kommunikationsadressen zur Verfügung.

Oberes und unteres Limit von Spannung und Strom

Diese Limits können im SET Menü verändert werden. Zum Beispiel Sie setzten 50 V und 5 A im Hauptbildschirm fest. Wenn Sie nun das obere Limit aktivieren, können Sie nicht mehr die Werte über diese 50 V und 5 A setzen. das untere Limit funktioniert auf der gleichen Weise, nur das der Wert nicht mehr niedrieger gesetzt werden kann. Wenn beide Limits gesetzt sind, können nur noch Veränderungen innerhalb diesen Bereiches vorgenommen werden.

Kommunikationsprotokoll

Das Gerät besitzt 2 verschiedene Kommunikationsprotokolle eine einfach und eine Modbus Kommunikation. Diese kann im SET Menü ausgewählt werden. Das einfache Kommunikationsprotokoll ist unser eigenes Kommunikationsprotokoll, welches einfach zu verstehen ist. Das Modbus Kommunikationsprotokoll ist das Standard Modbus Kommunikationsprotokoll.

Schnelle Reaktion

Nachdem die schnelle Reaktion aktiviert ist, verkürzt sich die Reaktionszeit, wenn See die Spannung runter regeln. Zum Beispiel wenn die Ausgangsspannung auf 30 V gesetzt ist und Sie diese direkt auf 5 V setzen, dann braucht das Gerät 5 Sekunden um diese Spannung zu reduzieren ohne, dass die schnelle Reaktion aktiviert ist. Jedoch wenn sie aktiviert ist, benötigt das Gerät nur 1 Sekunde für denselben Vorgang.

Anschaltung des Standard-Status

Es beschreibt, dass der Ausgang an oder aus geschaltet ist nachdem das Gerät hochgefahren wurde. Wenn diese Funktion angeschaltet ist, dann ist der Ausgang sofort nach dem Start aktiviert. Jedoch wenn die Funktion deaktiviert ist, dann muss der Ausgang manuell aktiviert werden.

Tastensperre

Wenn Sie lange den „OK“ Knopf gedrückt halten, dann aktiviert sich die Tastensperre. Wiederholen Sie dies, entsperren Sie die Tastensperre wieder.

8. SOFTWARE

Wir stellen Ihnen auch eine Software zur Verfügung, welche Sie sich von unserer Website herunterladen können: www.joy-it.de

Schließen Sie im Anschluss an die Installation das Labornetzteil mit einem TTL- bzw. einem RS485-Adapter an Ihren PC an. Hierbei ist zu beachten, dass beim falschen Anschließen die Kommunikation zwischen Computer und Labornetzteil nicht gewährleistet ist.

DPM TTL RS485
V nicht angeschlossen	nicht angeschlossen
ARX (weiß)	A
BTX (grün)	B
GND GND (schwarz)	nicht angeschlossen

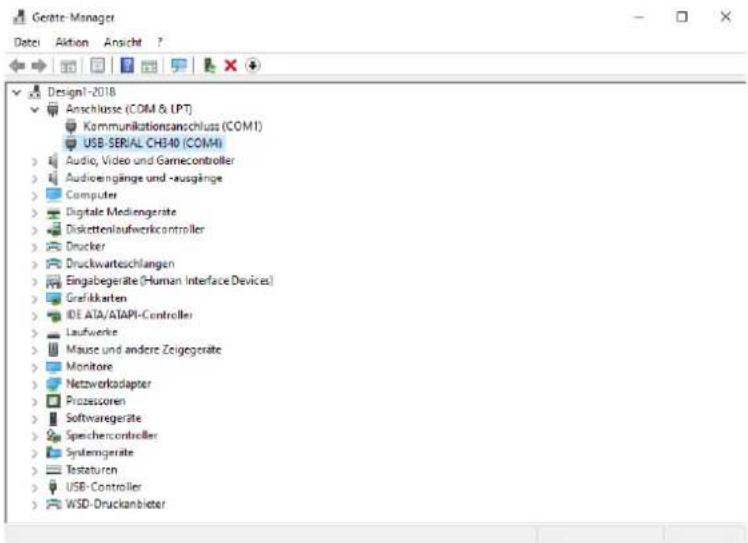

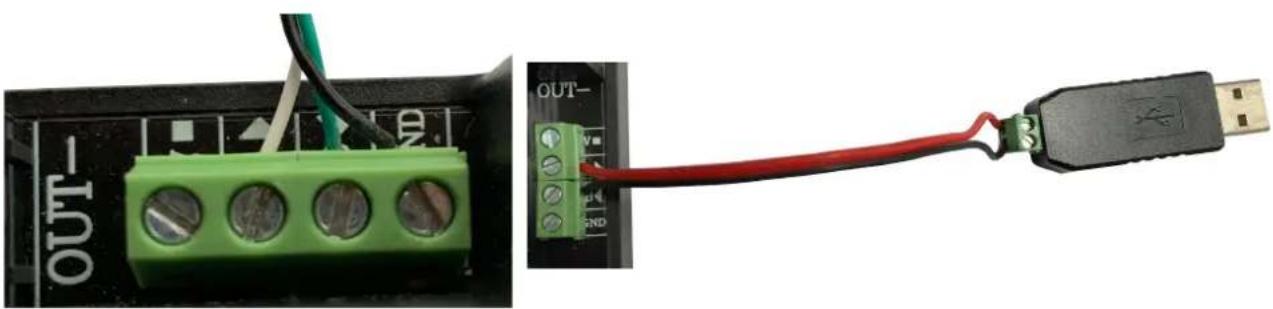

Nachdem die Kabel, wie im Bild und der Tabelle zu sehen, am Netzteil angeschlossen wurden, kann das Gerät nun mit dem PC via USB verbunden werden. Im Geräte-Manager kann unter „Anschlüsse (COM & LPT)“ geprüft werden, an welchen Port das Netzteil angeschlossen ist. In diesem Fall ist es COM4.

Nun können Sie das Programm öffnen.

Achtung! Sie müssen beim DPM8605 das Programm „DPM8608en“ öffnen, jedoch beim DPM8624 das „DPM8624en“.

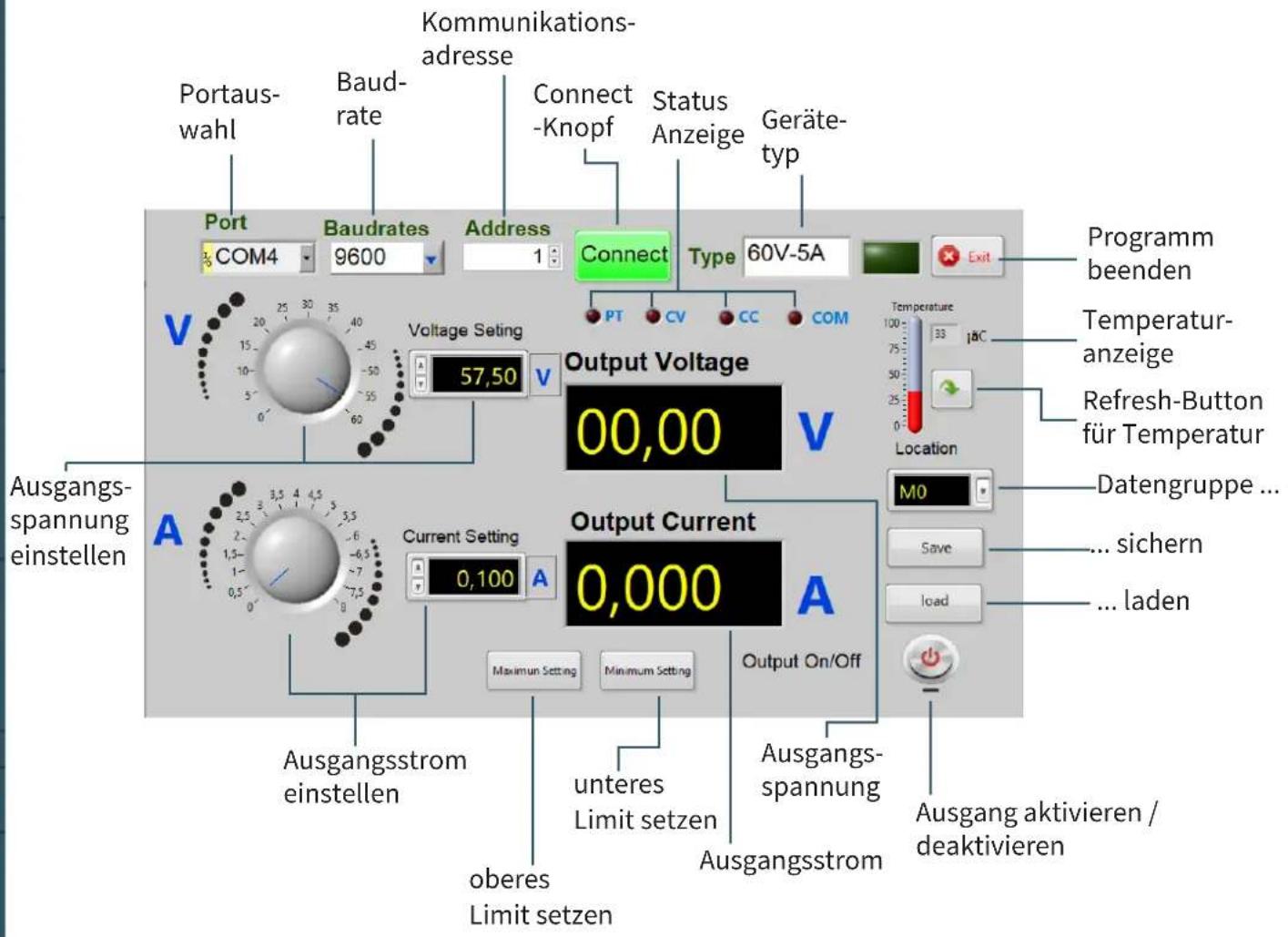

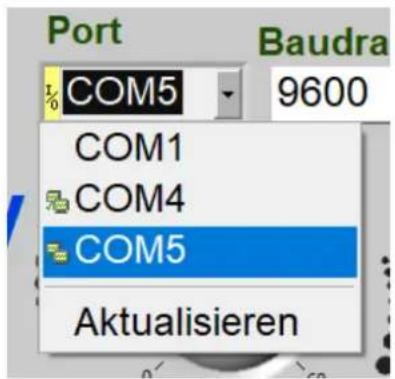

In dem Programm wählen Sie den Port des Netzteils aus und klicken Sie auf „Connect“ um den PC mit dem Netzteil zu verbinden.

Die Baudrate ist standardmäßig auf 9600 gesetzt und kann ggf. auf in dem Gerät eingestellten Wert gesetzt werden.

Wenn der „Connect“ -Button grün leuchtet ist das Gerät verbunden. Die weitere Bedienung ist wie folgt:

Der Ausgang ist deaktiviert, wenn der Button rot angezeigt. Er wird grün, sobald er aktiviert ist.
