Lino L2Gs - Laserwasserwaage LEICA - Kostenlose Bedienungsanleitung

Produkttyp	Selbstnivellierender Kreuzlinienlaser (grüner Laser)
Modell	Leica Lino L2Gs
Reichweite	35 m (ohne Empfänger), 80 m (mit Empfänger)
Nivelliergenauigkeit	±0,2 mm/m
Genauigkeit vertikale/horizontale Linie	±0,3 mm/m
Selbstnivellierbereich	±4°
Selbstnivellierzeit	< 3 s
Schutzklasse	IP54 (staub- und spritzwassergeschützt)
Sturzresistent	6 x 0,5 m
Lasertyp	Klasse 2, 525 ± 5 nm (grün)
Stromversorgung	Li-Ion-Akku 5200 mAh / 18,7 Wh oder 3× Alkaline AA
Betriebsdauer (Li-Ion)	15 h (2 Strahlen) - 28 h (1 Strahl) durchgehend
Betriebsdauer (Alkaline)	4 h (2 Strahlen) - 7 h (1 Strahl) durchgehend
Automatische Abschaltung	Ja, programmierbar nach 30 min
Abmessungen (L×B×H)	110 × 60 × 100 mm
Gewicht (mit Akku)	530 g
Betriebstemperatur	-10 °C bis +50 °C
Lagertemperatur	-25 °C bis +70 °C
Stativgewinde	1/4" (mit Adapter 5/8")
Impulsbetrieb für Empfänger	Ja, automatisch
Lieferumfang	Laser, Li-Ion-Akku, Ladegerät, Smart-Adapter, Tragekoffer

Häufig gestellte Fragen - Lino L2Gs LEICA

Wie schalte ich den Leica Lino L2Gs ein?

Wie kann ich die automatische Abschaltung aktivieren oder deaktivieren?

Was bedeutet blinkende rote LED?

Wie überprüfe ich die Nivelliergenauigkeit?

Welche Batterien kann ich verwenden?

Wie lade ich den Li-Ion-Akku?

Kann ich den Laser mit einem Empfänger verwenden?

Wie reinige ich das Gerät?

Ist der Leica Lino L2Gs stoßfest?

Welche Garantie gilt für den Lino L2Gs?

BEDIENUNGSANLEITUNG Lino L2Gs LEICA

Übersicht 2.
Technische Daten 3.
Inbetriebnahme 4
Bedienung 7....
Verwendung der Smart-Adapter 9.
Meldungscodes .11....
Überprüfung der Genauigkeit 12.
Pflege 14
Garantie 15
Sicherheitshinweise 16....

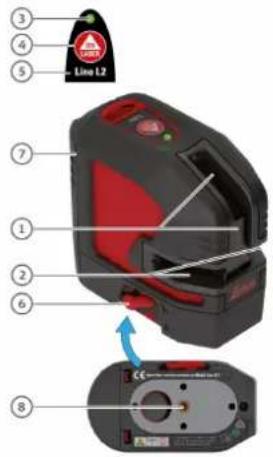

Übersicht

Der Leica Lino L2/L2G ist ein selbstnivellierender Kreuzlinienlaser. Er ist ein zuverlässiger Präzisionslaser für unterschiedlichste Aufgaben wie Nivellieren, Übertragen und Anzeichnen von 90° Winkeln. Die zwei sich kreuzenden vertikalen und horizontalen Linien erleichtern die Arbeit vor Ort.

1 Fenster für vertikale Linie
2 Fenster für horizontale Linie
3 Status LED (im Tastenfeld)
4 Lasertaste (im Tastenfeld), AN/AUS
5 Tastenfeld
6 Nivellierungslock
7 Batteriepaket
8 Stativgewinde 1/4"

Es stehen 2 Varianten zur Verfügung:

• L2 (roter Laser)

• L2G (grüner Laser)

Die Bilder in diesem Dokument zeigen nur die rote Laserversion.

Technische Daten

Beschreibung L2 L2G
Strahlenrichtung / Abstrahlwinkel Vertikal / >170°, Horizontal / >180°
Reichweite* 25 m (82 ft) 35 m (115 ft)
Reichweite* mit Empfänger 80 m (262 ft)
Nivelliergenauigkeit ±0,2 mm/m = ±2,0 mm @ 10m (±0,002 in/ft = ±0,08 in @ 33ft)
Genauigkeit der vertikalen / horizontalen Linie ±0,3 mm/m (±0,004 in/ft)
Selbstnivellierbereich	± 4 °
Selbstnivellierzeit	< 3 s
Warnung bei Schräglagen	Ja - blinkt alle 5 sec.
Nivelliersystem	Automatisches Pendel verriegelbar
Lasertyp	635 ± 5 nm, Klasse 2 (nach IEC 60825-1)	525 ± 5 nm, Klasse 2 (nach IEC 60825-1)
Schutzklasse	IP 54 (IEC 60529) Staub und Spritzwasser
Sturzresistent	6 x 0,5 m (1,64 ft)
Batterietyp	Lino Li-Ionen-Akku 5200 mAh / 18,7 Wh (3 Alkaline AA)
Betriebsdauer mit Li-Ionen-Akku	26h (2 Strahlen) -44h (1 Strahl) durchgehend	15h (2 Strahlen) -28h (1 Strahl) durchgehend
Betriebsdauer mit Alkaline Batterien	8h (2 Strahlen) -13h (1 Strahl) durchgehend	4h (2 Strahlen) -7h (1 Strahl) durchgehend
Automatisches Abschalten	Verfügbar
Abmessungen (L x B x H)	110 x 60 x 100 mm (4,33 x 2,36 x 3,93 in)
Gewicht mit Li-Ion-Akku / Alkaline Batterien)	530 / 500 g (1,17 / 1,10 lbs)
Betriebstemperatur -10...+50 °C (+14...+122 °F)
Lagertemperatur	-25...+70 °C (-13...+158 °F)
Laserlinienbreite in 5 m Entfernung	<2 mm (<0,08 in)
Stativgewinde	1/4" (+5/8" mit Adapter)
Impulsleistung für Empfänger	Ja, automatisch

*) abhängig von den Lichtverhältnissen

Inbetriebnahme

Einleitung

Sicherheitshinweise (siehe Sicherheitshinweise) sowie die Gebrauchsanweisung sollten vor der ersten Inbetriebnahme aufmerksam durchgelesen werden.

Der Betreiber hat sicherzustellen, dassalle Benutzer diese Hinweise verstehen und befolgen.

Die verwendeten Symbole haben folgende Bedeutung:

WARNUNG

Gebrauchsgefahr oder sachwidrige Verwendung, die zu schweren Personenschäden oder zum Tod führen kann.

VORSICHT

Gebrauchsgefahr oder sachwidrige Verwendung, die zu geringen Personenschäden, aber erheblichen Sach-, Vermögens- oder Umweltschäden führen kann.

Nutzungsinformationen, die dem Benutzer helfen, das Produkt technisch richtig und effizient einzusetzen.

Nivellierungslock

Nivellierung entriegelt

In der Stellung „Unlocked“ nievelliert sich Instrument innerhalb des angegebenen Neigungsbereichs automatisch. (Siehe Technische Daten)

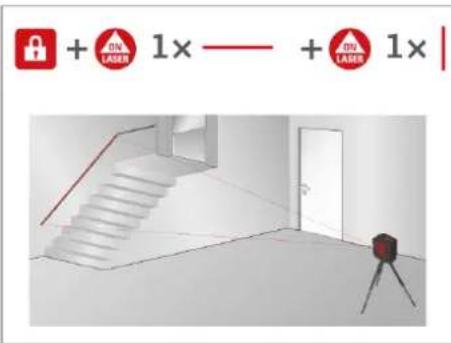

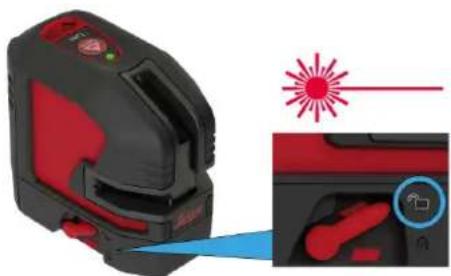

Nivellierung gelockt

Zum Transport und um das Instrument über den Selbstnivellierbereich hinaus neigen zu können, muss die Nivellierung gelockt werden. Im gelockten Zustand ist das Pendelfestgesetzt und die Selbstnivellierfunktion ist außer Kraft gesetzt. In diesem Fall blinkt der Laser alle 3 sec.

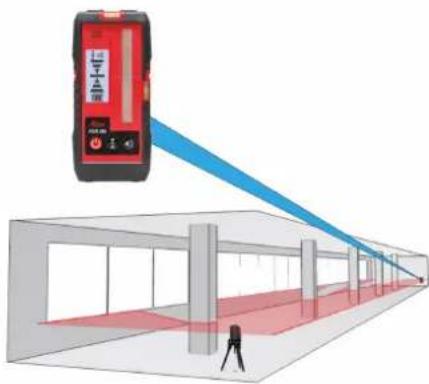

Um die Laserlinien auch auf langen Distanzen oder beiungünstigen Lichtverhältnissen zu erkennen, kann ein Laserempfänger eingesetzt werden.

Wir empfehlen die Benutzung des Leica RGR200 Laserempfängers.

Dank XRANGE Power Technology wird der Lino automatisch vom Empfänger erkannt.

RANGE

POWER TECHNOLOGY

Li-Ion-Batterie

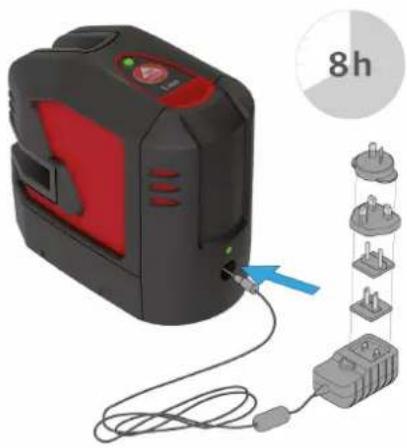

Li-Ion-Batterie aufladen

Li-Ion-Batterie vor der Inbetriebnahme des Gerätsaufladen. Das Gerät kann sich beim Laden erwärmen. Das ist normal und beeinträchtigt die Lebensdauer oder Leistung des Instruments nicht. Bei einer empfohlenen Lagertemperatur von -20 °C bis +30 °C (-4 °F bis+86 °F) können Batterien mit einer Ladung von 50 %bis 100 %bis zu 1 Jahr gelagert werden. Nach dieser Lagerzeit müssen die Batterien wieder aufgeladen werden.

VORSICHT

Das Anschliessen des Ladegeräts unter Verwendung eines ungeeigneten Adapters kann

das Gerät ernsthaft beschädigen. Schäden, die auf unzulässige Verwendung zurückzuführen sind, sind nicht durch die Gewährleistung abgedeckt. Nur von Leica freigegebene Ladegeräte, Batterien und Kabel verwenden. Nicht freigegebene Ladegeräte oder Kabel können eine Explosion der Batterie verursachen oder das Instrument beschädigen.

Inbetriebnahme

Li-Ion-Batterie einsetzen

Batteriepaket nach unten einsetzen, dann wie dargestellt bis zum Einrasten gegen das Gehäuse drücken.

Li-Ionen-Status-LED

leuchtet grün: lädt

AUS: Ladevorgang abgeschlossen / lädt nicht

Alkalibatterien

Für einen zuverlässigen Betrieb empfehlen wir die Verwendung hochwertiger Batterien.

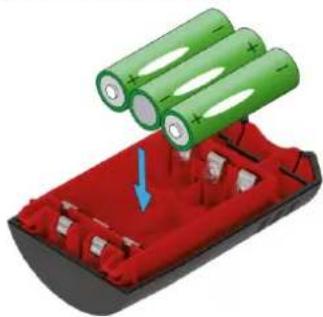

Alkalibatterien einlegen

Alkalibatterien in das Batteriepaket einlegen.

Batteriepaket einsetzen

Batteriepaket nach unten einsetzen, dann wie dargestellt bis zum Einrasten gegen das Gehäuse drücken.

Bedienung

Ein-/Ausschalten

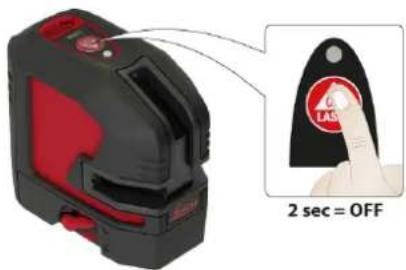

Automatische Abschaltung

Lockschalter auf die Stellung «Unlocked» stellen (siehe Nivellierungslock). Zur Aktivierung der automatischen Abschaltung nach 30 Betriebsminuten die Einschalttaste beim Start 5 Sekunden lang gedrückt halten. Die Status-LED blinkt 3 Mal grün. Zur Deaktivierung die beschriebenen Schritte wiederholen, bis die Status-LED 3 Mal rot blinkt.

Prüfen, ob Selbstnivellierung erforderlich ist und entsprechend aktiviert wurde. (Weitere Einzelheiten siehe Nivellierungslock)

Vertikale und horizontale Linie auf

Horizontale Linie auf Vertikale Linie auf

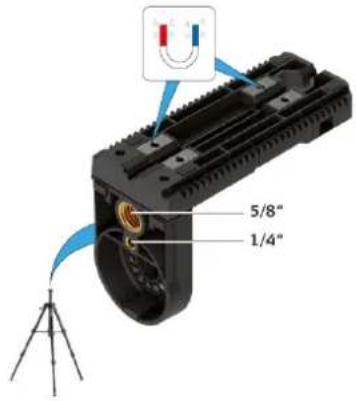

Verwendung der Smart-Adapter

Gerät auf Adapter ausrichten

Ausrichtung der vertikalen Laserlinien

Ausrichtung der horizontalen Laserlinien

Das Gerät auf dem Twist 250 Adapter einrasten lassen.
Das Gerät um 250° drehen, um die vertikale Lini Die Justierschraube des UAL130 drehen, um die auszurichten. Horizontale Linie auf das gewünschte Referenzniveau einzustellen.

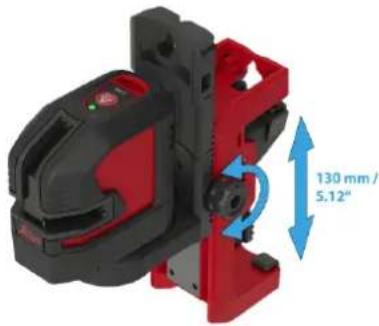

Verwendung der Smart-Adapter

Verschiedene

Befestigungsanwendungen

Laser LED Ursache Behebung
EIN / AUS leuchtet rot geringe Leistung des Instruments Li-Ion-Akku aufladen oder			Alkaline Batterien auswechseln
Aus blinkt rot Temperaturalarm Instrument abkühlen oder warm			werden lassen
blinkt blinkt rot Instrument ausserhalb des		Selbstnivellierbereichs	Instrument fast horizontal ausrichten, Selbstnivellierung startet automatisch
blinkt leuchtet rot Instrument ausserhalb des		Selbstnivellierbereichs und geringe Leistung	Li-Ion-Akku aufladen oder Alkaline Batterien auswechseln
blinkt alle 5 sec.	leuchtet rot	Der Nivellierungslock ist aktiviert, aber das Instrument hat nur eine geringe Leistung	Li-Ion-Akku aufladen oder Alkaline Batterien auswechseln
blinkt alle 5 sec.	blinkt grün	Nivellierungslock wurde für Arbeiten ohne Selbstnivellierung aktiviert

Überprüfung der Genauigkeit

Überprüfen Sie die Genauigkeit Ihres Instrumentes regelmässig und besonders vor wichtigen Messaufgaben. Vor Überprüfung der Genauigkeit ist Nivellierungslockzu prüfen.

Nivellierung

Überprüfung der Nivelliergenauigkeit

Instrument auf einem Stativmittig zwischen zwei Wände (A+B) stellen, deren Abstand ca. 5 m beträgt. Lockschalter auf die Stellung «Unlocked» stellen (siehe Nivellierungslock). Instrument auf Wand A richten und einschalten. Horizontale Laserlinie oder Laserpunkt aktivieren und Lage der Linie oder des Punktes auf der Wand (A1) markieren. Instrument um 180° drehen und die horizontale Laserlinie oder den Laserpunkt genau so auf der Wand (B1) markieren.

Anschliessend Instrument auf gleicher Höhe möglichst nahe zur Wand A platzieren und erneut die horizontale Laserlinie oder den Laserpunkt auf Wand A (A2) markieren. Instrument wieder um 180° drehen und Laser auf Wand B (B2) markieren. Abstände der markierten Punkte A1-A2 und B1-B2 messen. Differenz der beiden Messungen ermitteln.

$$ \left| (A 1 - A 2) - (B 1 - B 2) \right| < = 2 \mathrm{mm} $$

Wenn die Differenz 2 mm nicht überschreitet, befindet sich das Instrumentes innerhalb der Toleranz.

Entspricht das Instrument nicht der angegebenen Genauigkeitstoleranz, wenden Sie sich bitte an Ihren Händler oder einen autorisierten Leica Geosystems Händler.

Überprüfung der Genauigkeit

Vertikale und horizontale Linie

Überprüfung der Genauigkeit der horizontalen Linie

Lockschalter auf die Stellung «Unlocked» stellen (siehe Nivellierungslock). Instrument im Abstand von ca. 5 m von der Wand platzieren. Instrumer auf die Wand richten und einschalten. Laserlinie aktivieren und Laserkreuzungspunkt auf der Wand markieren. Instrument nach rechts und anschliessend nach linksschwenken. Dabei die vertikale Abweichung der horizontalen Linie von der Markierung beobachten. Wenn die Differenz 3 mm nicht überschreitet, befindet sich das Instrumentes innerhalb der Toleranz.

Überprüfung der Genauigkeit der vertikalen Linie

Lockschalter auf die Stellung «Unlocked» stellen (siehe Nivellierungslock). Als Referenz ein Schnurlot verwenden und möglichst nahe an einer ca. 3 m hohen Wand befestigen. Instrument im Abstand von ca. 1,5 m von der Wand in einer Höhe von ca. 1,5 m platzieren. Instrument auf die Wand richten und einschalten. Instrument drehen und auf die untere Lotschnur ausrichten. Nun die maximale Abweichung der Laserlinie an der oberen Lotschnur ablesen. Wenn die Differenz 2 mm nicht überschreitet, befindet sich das Instrumentes innerhalb der Toleranz.

i Entspricht das Instrument nicht der angegebenen Genauigkeitstoleranz, wenden Sie sich bitte an Ihren Händler oder einen autorisierten Leica Geosystems Händler.

Pflege

Gerät niemalsin Wasser eintauchen. Schmutz mit einem weichen feuchten Tuch abwischen. Keine aggressiven Reinigungs- oder Lösungsmittel verwenden. Das Gerät mit der gleichen Vorsicht behandeln, wie ein Fernglas oder eine Kamera. Durch heftige Erschütterungen oder einen Sturz kann das Gerät beschädigt werden. Das Gerät vor der Inbetriebnahme auf eventuelle Beschädigungen überprüfen. Nivelliergenauigkeit des Gerätes regelmässig überprüfen.

Die Optik des Gerätes regelmässig reinigen, um optimale Präzision und Sichtbarkeit zu gewährleisten. Staub von den Gläsern abblasen, ohne die Optikmit den Fingern zu berühren. Gegebenenfallsein feuchtes, weiches Tuch und etwas reinen Alkohol verwenden.

Um Fehlmessungen zu vermeiden, auch die Adapter regelmässig reinigen. Dies kann ebenfallswie empfohlen erfolgen. Insbesondere die Schnittstelle zwischen Adapter und Gerät sollte immer sauber sein, um einfaches Drehen zu ermöglichen. Zur Reinigung der magnetischen Oberfläche kann Druckluft oder Modelliermasse verwendet werden.

Falls das Gerät nasswird, ist es vor dem Verpacken zu trocknen (max. 70 °C).

Garantie

Internationale Herstellergarantie

Für den Leica Lino gewährt Leica Geosystems AG eine zweijährige Garantie. Für ein zusätzliches Jahr Garantie muss das Produkt auf unserer Website unter http://myworld.leica-geosystems.com binnen acht Wochen nach Kaufdatum registriert werden. Für nicht registrierte Produkte gilt unsere Garantiefrist von zwei Jahren.

Weitere Informationen zur Internationalen Herstellergarantie finden Sie im Internet unter: www.leica-geosystems.com/internationalwarranty

Kalibrierung und Reparatur

Leica Geosystems empfiehlt, das Gerät in regelmässigen Abständen zu überprüfen, um die Funktion und Zuverlässigkeit gemäß den Normen und Anforderungen nachzuweisen, mindestens jedoch einmal jährlich.

Im Falle einer Beschädigung Ihres Produktes versuchen Sie bitte niemals, das Gerät selbst zu reparieren.

Für Kalibrier- oder Reparaturdienstleistungen wenden Sie sich bitte an Ihren Händler oder an einen zertifizierten Leica Geosystems Händler.

Sicherheitshinweise

Der Betreiber hat sicherzustellen, dassalle Benutzer diese Hinweise verstehen und befolgen.

Verantwortungsbereiche

Verantwortungsbereich des Herstellers der Originalausrüstung:

Leica Geosystems AG

Heinrich-Wild-Strasse

CH-9435 Heerbrugg

Internet: www.leica-geosystems.com

Das oben genannte Unternehmen ist verantwortlich für die sicherheitstechnisch einwandfreie Lieferung des Produktsinklusive Gebrauchsanweisung.

Das oben genannte Unternehmen übernimmt keine Verantwortung für Fremdzubehör.

Verantwortungsbereich des Betreibers:

1. Verständnis der Sicherheitshinweise auf dem Produkt und der Instruktionen in der Gebrauchsanweisung.
2. Kenntnisder ortsüblichen Sicherheitsvorschriften zur Unfallverhütung.
3. Gerät zu jeder Zeit vor dem Zugriff unberechtigter Personen schützen.

Bestimmungsgemässe

Verwendung

1. Projektion horizontaler und vertikaler Laserlinien und Laserpunkte

Sicherheitshinweise

Sachwidrige Verwendung

1. Verwendung des Produkts ohne Anweisungen.
2. Verwendung ausserhalb der Einsatzgrenzen
3. Unwirksammachen von Sicherheitseinrichtungen und Entfernen von Hinweis- und Warnschildern
4. Öffnen des Produkts mit Werkzeugen (Schraubenzieher usw.)
5. Durchführen von Modifikationen oder Umbauten des Geräts
6. Absichtliche Blendung Dritter; auch bei Dunkelheit
7. Ungenügende Absicherung des Messstandortes (z. B. bei der Durchführung von Messungen an Strassen, auf Baustellen usw.)

Gebrauchsgefahren

⚠️ WARNING

Vorsicht vor fehlerhaften Messungen beim Verwenden eines defekten Produkts, nach einem Sturz oder sonstigen unzulässigen Beanspruchungen bzw. Veränderungen am Produkt. Regelmässige Kontrollmessungen durchführen, besonders nach übermässiger Beanspruchung des Geräts sowie vor und nach wichtigen Messaufgaben.

VORSICHT

Keine Reparaturen am Produkt durchführen. Bei Defekten wenden Sie sich bitte an Ihren Händler.

⚠️ WARNING

Nicht ausdrücklich von Leica Geosystems / Hersteller genehmigte Änderungen oder Modifikationen können das Recht des Anwenders einschränken, das Gerät in Betrieb zu nehmen.

! WARNING

Die Laser / Adapter sollten nicht in der Nähe von Herzschrittmachern eingesetzt werden, da die integrierten Magnete deren Funktion beeinträchtigen können.

Einsatzgrenzen

Siehe Abschnitt Technische Daten. Das Instrument ist für den Einsatz in dauernd vor Menschen bewohnbaren Gebieten ausgelegt. Das Produkt darf nicht in einer explosionsgefährdeten oder aggressiven Umgebung eingesetzt werden.

Sicherheitshinweise

Entsorgung

VORSICHT

Leere Batterien dürfen nicht über den Hausmüll entsorgt werden. Gebrauchte Batterien zur umweltgerechten Entsorgung gemäss nationaler oder lokaler Vorschriften an den dafür vorgesehenen Sammelstellen abgeben.

Das Gerät darf nicht im Hausmüll entsorgt werden. Gerät sachgemäss entsorgen. Länderspezifische Entsorgungsvorschriften beachten. Länderspezifische Entsorgungsvorschriften befolgen.

Gerätespezifische Informationen zur Behandlung und Entsorgung stehen auf unserer Homepage zum Download bereit.

Transport

Transport des Instruments

Zum Transport des Geräts Lockschalter auf die Stellung «Locked» stellen (siehe Nivellierungslock). Bitte verwenden Sie für den Transport und Versand Ihres Messgerätes die Originalverpackung oder eine gleichwertige Verpackung.

Bei Transport, Versand oder der Entsorgung von Batterien kann bei unsachgemässen, mechanischen Einwirkungen Brandgefahr entstehen.

Gegenmassnahmen:

Vor dem Versand oder der Entsorgung des Produkts sind die Batterien durch Benutzung des Geräts vollständig zu entladen. Beim Transport oder Versand von Batterien ist der Betreiber dafür verantwortlich, die national und international gültigen Vorschriften einzuhalten. Kontaktieren Sie vor dem Transport oder Versand Ihr lokales Personen- oder Frachttransportunternehmen.

WARNUNG

Starke mechanische Beanspruchung, hohe Umgebungstemperaturen oder das Eintauchen in Flüssigkeiten können zum Auslaufen, Brand oder zur Explosion der Batterien führen.

Gegenmassnahmen:

Schützen Sie die Batterien vor mechanischen Einwirkungen und hohen Umgebungstemperaturen. Batterien nicht in Flüssigkeiten werfen oder eintauchen.

Weitere Informationen zum Laden der Batterien finden sich in Abschnitt Li-Ion-Batterie.

Sicherheitshinweise

Elektromagnetische Verträglichkeit (EMV)

WARNUNG

Das Gerät erfüllt die strengen Anforderungen der einschlägigen Normen und Richtlinien. Trotzdem kann die Möglichkeit einer Störung anderer Geräte nicht gänzlich ausgeschlossen werden.

Produkte der Laserklasse 2

< 200°

Nicht in den Laserstrahl blicken und Strahl nicht unnötigerweise auf andere Personen richten. Der Schutz des Auges wird üblicherweise durch Abwendungsreaktionen einschliesslich des Lidschlussreflexes bewirkt.

Strahldivergenzpunkt

< 1,5 mrad

WARNUNG

Der direkte Blick in den Strahl mit optischen Hilfsmitteln (z. B. Ferngläser, Fernrohre) kann gefährlich sein.

VORSICHT

Der Blick in den Laserstrahl kann für die Augen gefährlich sein.

Wellenlänge

L2: 635 +/- 5 nm (rot) / L2G: 525 +/- 5 nm (grün)

Maximale Strahlungsleistung zur Klassifizierung

<1 mW

Impulsdauer

70 μs, cw (rot) / 50 - 70 μs (grün)

Impulsfolgefrequenz

10 kHz

Strahldivergenzlinie

Sicherheitshinweise

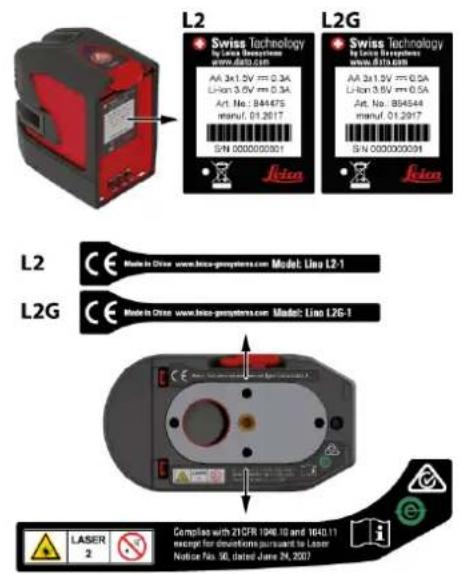

Beschilderung

Änderungen (Abbildungen, Beschreibungen und technische Daten) vorbehalten.
