ProdukttypVideokamera mit integriertem Elektronenblitz
MarkeMinox
ModellFC 35
Abmessungen (ca.)200 x 100 x 80 mm
Gewicht (ca.)500 g
Stromversorgung3 V Gleichstrom (2x AA-Batterie, nicht im Lieferumfang)
BlitztypElektronenblitz mit Blitzröhre CGJ 2030
BlitzsteuerungComputergesteuert (Computerblitz) und Einzelblitz
Fototransistor / FotothyristorLichtmessung für automatische Blitzsteuerung
LadezeitCa. 6–10 Sekunden (abhängig vom Batteriezustand)
BlitzleistungEinstellbar über Trimmerpotentiometer (Ausführung 2)
GehäusematerialKunststoff
FarbeSchwarz
Baujahrca. 1980
BesonderheitenHot Shoe-Anschluss, Batteriedeckel mit Langloch für Trimmerzugang (Ausführung 2)
ReinigungNur mit weichem, trockenem Tuch; keine Flüssigkeiten verwenden
SicherheitshinweiseBlitzröhre nicht mit Fingern berühren; Fingerabdrücke mit weichem Tuch entfernen; Batteriekontakte korrekt einsetzen
ReparaturfreundlichkeitModularer Aufbau mit Leiterplatte; Ersatzteile umfangreich verfügbar (siehe Ersatzteilliste)
LieferumfangGerät in Styroporverpackung; Bedienungsanleitung als PDF

Häufig gestellte Fragen - FC 35 MINOX

Wie wechsle ich die Blitzröhre bei der Minox FC 35?
Beim Austausch der Blitzröhre den Glaskörper nicht mit den Fingern berühren. Fingerabdrücke mit weichem Tuch entfernen, keine Flüssigkeiten wie Spiritus verwenden. Die Röhre mit Reflektor in die richtige Position bringen und darauf achten, dass die Isolationsplatte zwischen Reflektor und Leiterplatte korrekt eingelegt ist.
Welche Batterien benötigt die Minox FC 35?
Das Gerät wird mit einer 3V Gleichspannung versorgt. Es werden zwei AA-Batterien (1,5 V) benötigt, die im Batteriefach des Gehäuserückteils eingesetzt werden. Achten Sie auf korrekte Polung und dass die Batteriekontakte sauber sind.
Woran erkenne ich die Ausführung 2 des FC 35?
Äußerlich durch ein Langloch im Batteriefach, in dem das Kreuzschlitz-Trimmerpotentiometer sichtbar ist. Innerlich wird ein Fototransistor statt eines Fotothyristors verwendet. Die Schaltung ist geändert und die Lichtmenge kann über das Trimmerpotentiometer justiert werden.
Warum sind meine Computerblitze zu dunkel?
Mögliche Ursache: Es fehlt eine der beiden Abdeckplatten für den Fototransistor. Beim Zusammenbau müssen immer zwei Abdeckplatten aufgelegt werden. Nur eine Platte führt zu Lichteinfall und zu schwachen Blitzen.
Wie isoliere ich die Zündspule korrekt?
Die Lötstelle zwischen Zündspule und Blitzröhre ist mit hochspannungsfestem Isolierschlauch zu isolieren. Der Drahtanschluss so kurz wie möglich halten. Die Zündspule muss ca. 30 Grad schräg in Richtung Blitzröhre stehen.
Kann ich die Blitzröhre mit einem Tuch reinigen?
Ja, Fingerabdrücke auf dem Glaskörper der Blitzröhre vorsichtig mit einem weichen Tuch entfernen. Keine Flüssigkeiten wie Spiritus oder Reinigungsmittel verwenden, da diese den unsichtbaren Leitbelag zerstören und die Röhre unbrauchbar machen.
Wo finde ich die Ersatzteilliste für die FC 35?
Die Ersatzteilliste ist in der Bedienungsanleitung enthalten und umfasst alle mechanischen und elektrischen Bauteile mit Bestellnummern. Die Preise sind Stand 01.07.80. Erhältlich sind z. B. Blitzröhre, Kondensatoren, Transistoren und Gehäuseteile.
Wie stelle ich die Blitzleistung bei der Ausführung 2 ein?
Über das Trimmerpotentiometer, das im Batteriefach durch ein Langloch zugänglich ist. Mit einem kleinen Kreuzschlitzschraubendreher kann die Lichtmenge justiert werden. Werkseitig voreingestellt, aber bei Reparaturen oder nach Austausch von Bauteilen notwendig.
Was mache ich, wenn die Batteriekontakte keinen Strom liefern?
Überprüfen, ob die beiden Batteriekontakte im Batterierohr des Gehäuserückteils korrekt sitzen. Sie müssen festen Kontakt zur Batterie haben. Gegebenenfalls reinigen oder ersetzen (z. B. Bestell-Nr. 02209 03342).
Wie vermeide ich, dass das Gehäuse aufsperrt?
Beim Zusammenbau die Verbindungslitzen zwischen Gehäuserückteil und Leiterplatte so verlegen, dass sie nicht auf dem Transformator oder dem Elko 220 µF aufliegen. Auch nicht zwischen Kühlfahne des Thyristors und Gehäuse einklemmen.

Benutzerfragen zu FC 35 MINOX

1 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Welche Batterien werden für den Minox FC-35 Blitz benötigt?
Häufig Gestellte Fragen - 22/05/2026
Antwort Notice-Facile

Der Minox FC-35 Blitz funktioniert mit 2 AAA-Batterien (Alkaline-Mangan). Diese Standard-Mikrozellen sind im Handel weit verbreitet.

Für einen optimalen Betrieb des elektronischen Blitzes verwenden Sie neue, hochwertige Batterien. Wenn der Blitz nicht richtig funktioniert, überprüfen Sie zunächst, ob die Batterien korrekt im vorgesehenen Fach eingesetzt sind.

Antworten (sein Sie der Erste)

Laden Sie die Anleitung für Ihr Blitzfoto kostenlos im PDF-Format! Finden Sie Ihr Handbuch FC 35 - MINOX und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. FC 35 von der Marke MINOX.

BEDIENUNGSANLEITUNG FC 35 MINOX

MINOX GmbH Optische und Feinmechanische Werke

Postfach 6020 D 63 Giessen 1

Tel. (O641) 78071

Bild-nummeFig.noStck.qty.Teilebezeichnung / Part nameDesignation / Designacion1.Aus-führung2.Aus-führungTeil-NummerPart-no.No.de pièceNo.de pieza
Mechanische Bauteile
2Siliconring für Blitzröhrex02209 01510
1E.-Blitzknopf 614 S - 728 BCxx02209 01589
2Batteriesymbol (Klebeschild)x02209 01598
2Hohlniet für Batteriekontaktx02209 01701
1Gummi für Blitzröhrex02209 02013
2Hohlniet Batt.Kontakt 2x3,4 SN.x02209 02104
3Kreuzschlitzschraube 2x3, schwarzxx02209 03072
5Senkschraube M2x3x02209 93072
2-3Schaumstoff, selbstklebend, für Elkox02209 03297
1Gehäusevorderteil, kpl.xx02209 03332
1Gehäuserückteil, kpl.xx02209 03333
1Batteriedeckel, kpl.xx02209 03335
1Streuscheibexx02209 03336
1Reflektorxx02209 03337
1Computerschieberxx02209 03338
1Einschaltschieberxx02209 03339
1Rastplatte Comp.-Schieberxx02209 03340
1Leiterplatte (ohne Bestückung)xx02209 03341
2Batteriekontakt, untenxx02209 03342
1Reflektor bedampftxx02209 03343
1Styroporverpackungxx02209 03346
1Einzelblitzfeder Ixx02209 03348
1Einzelblitzfeder IIxx02209 03349
1Mittenkontaktfeder, kpl.xx02209 03350
1Seitenfeder f.Mittenkontakt kpl.Fußxx02209 03351
1Halter für Schalterxx02209 03353
2Halteblech für Blitzröhrexx02209 03354
1Mittenkontaktfußxx02209 03355
2Abdeckplatte für Fotoempfängerxx02209 03356
1Einlegeblende, Reflektorx02209 03751
2PVC-Ring für Blitzröhrex02209 71721
2Hohlniet 2,1x1,3x02209 71701
Bild-nummerFig.no.Stck.qty.Teilebezeichnung / Part nameDesignation / Designacion1. Aus-führung2. Aus-führungTeil-NummerPart-no.No. de pièceNo. de pieza
Elektrische Bauteile
1Elko 0,47 μF/50 Vx0220901502
1Fototransistor BP 101/2x0220901504
1Diode 1 N 4007xx0220901505
2Keramik Kond.10 nF/63 V-(10000 pF)xx0220901507
1Zündspülexx0220901529
1Trimmer 1 M-Stehend Linearx0220901537
1Widerstand 1 M - 0207x0220901545
1Thyristor 665 - 400xx0220901548
1Zenerdiode ZPD 11x0220901550
1Thyristor BRX 47/49/CRO2CMx0220901551
1Diode 1 N4148xx0220901552
1Kondensator 0,1 μF/250 Vxx0220901555
1Glimmlampexx0220901582
1MKT-Kondensator 0,1/250 V,Raster 7,5x0220901609
1Batteriebrückexx0220901612
1Litze 0,14-40 mm, gelbx0220901614
1Litze 30 mm, blaux0220901615
1Litze 65 mm, schwarzx0220901617
3Litze 95 mm, schwarz oder blaux0220901634
2Litze 95 mm, rotx0220901635
1Litze 72 mm, graux0220901636
1Trimmer 1 Mx0220901660
1Widerstand 2,2 M-0207xx0220901665
1Widerstand 3,3 M-0207xx0220901666
1MKT-Köndensator 10nF/250 V, RM 7,5x0220901720
1Drahtwiderstand 0,2 Rx0220901721
1Widerstand 680 Kx0220901764
1Litze 0,14-75 mm, graux0220901794
1Widerstand 3,9 Kx0220901805
1Fotothyristorx0220901809
1Transistor AC 188 Kxx0220901815
2Widerstand 1K-0207xx0220901853
1Keramik-K.,100 pF/500 V SP5, R 2000x0220901885
1Litze 55 mm, rotx0220901932
1Litze 55 mm, rot0220901932
Bild-numberFig.no.Stck.qty.Teilebezeichnung / Part nameDesignation / Designacion1.Aus-führung2.Aus-führungTeil-NummerPart-no.No.de pièceNo.de pieza
Elektrische Bauteile
1Elko 220 μF/360 Vxx0220902000
1Trimmer 4,7 K, stehendx0220902046
1Litze 0,14-85 mm, rotx0220902100
1Miniaturwiderstand 330 K, 1/8 Wx0220902101
1Miniaturwiderstand 10 K, 1/16 Wx0220902102
1Widerstand 2,2 K - 0207x0220902103
1Elko 100 μF/10 Vxx0220903032
1Blitzröhre CGJ 2030xx0220903033
1Transformerxx0220903059
1Transistor BC 238 Bx0220903172
1Batterieeinsatzxx0220903334
1Drahtwiderstand 0,1 Rx0220903344
1Kondensator 1,5 μF/250 Vx0220903352
1Kondensator 3,3 μF/100 Vx0220903455
1Kleinstschalter BSM, 4A1,0035-303456xx0220903456
1Widerstand 56 Kx0220903664
1Elko 4,7 μF/25 (16) Vx0220971502
1Litze 0,14-75 mm, rotx0220971617
1Litze 0,14-65 mm, rotx0220971634
2Litze 0,14-95 mm, gelbx0220971932
1Litze 0,14-25 mm, schwarzElektrische Bauteilex0220971933
1Elko 220 μF/360 Vxx0220902Q00
1Trimmer 4,7 K, stehendx0220902046
1Litze 0,14-85 mm, rotx0220902100
1Miniaturwiderstand 330 K, 1/8 Wx0220902101
1Miniaturwiderstand 10 K, 1/16 Wx0220902102
1Widerstand 2,2 K - 0207x0220902103
1Elko 100 μF/10 Vxx0220903032
1Blitzröhre CGJ 2030xx0220903033
1Transformerxx0220903059
1Transistor BC 238 Bx0220903172
1Batterieeinsatzxx0220903334
1Drahtwiderstand 0,1 Rx0220903344
1Kondensator 1,5 μF/250 Vx0220903352
1Kondensator 3,3 μF/100 Vx0220903455
1Kleinstschalter BSM, 4A1,0035-303456xx0220903456
1Widerstand 56 Kx0220903664
1Elko 4,7 μF/25 (16) Vx0220971502
1Litze 0,14-75 mm, rotx0220971617
1Litze 0,14-65 mm, rotx0220971634
2Litze 0,14-85 mm, gelbx0220971932
1Litze 0,14-25 mm, schwarzx0220971933

En Aus 3V 100µF AC 188K 0,47µF 1N 4007 1M 220µF G 10 nF 680 K 3.9 K 3.3 M 1,2nF 0,1µF Z 2,2 M B 1N 4148 56 K 3,3nF P L E = Einzelblitzkontakt T = Transformer G = Glimmlampe Z = Zundspule B = Blitzrohre P = Fotothyristor L = Thyristor Hot Shoe

Schaltplan

MINOX FC 35

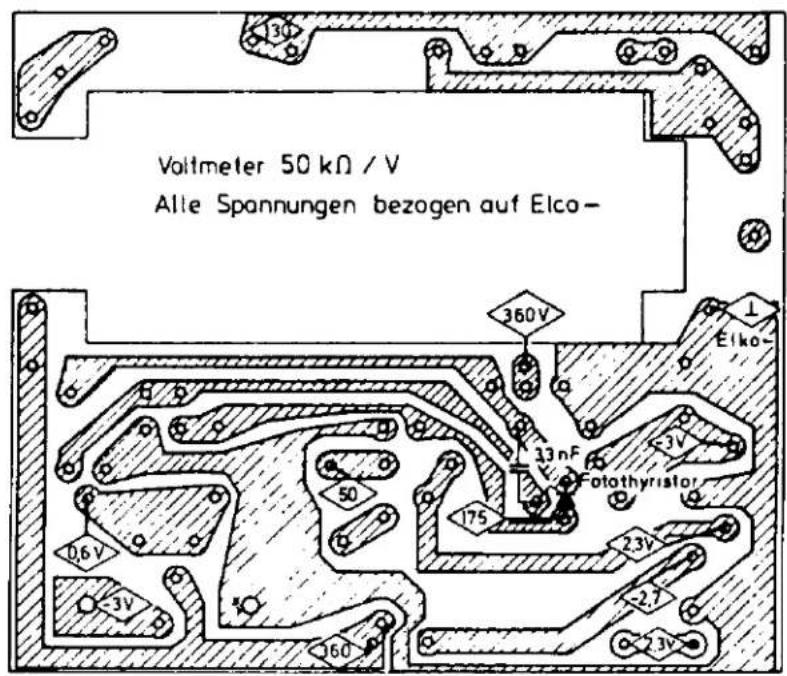

LEITERSEITE
Voltmeter 50 kΩ / V Alle Spannungen bezogen auf Elco- 360V 13 nF Fotathyristor 23V -2,7 23V 175 50 0,6 V 3V 360

BESTUCKUNGSSEITE
Einzelblitz und Fuß Elco- 220uF Einzelblitz und Fuß Halteblech Schalter und Glimmiampe Zundspule 0,1uF 2,2M 3,3M Blitzrohre Hochspannung Elko + 220uF Blitzrohre Kathode Blitzrohre Anode Widerstandsdraht 100 mΩ Thyristor 100uF 1K 1K 10nF 1M Glimm- lampe 39K 1,2nF Batt + N4007 BC 2388 IN4148 Batt Schalter Transformer

3V- EIN AUS 1N 4007 G 100µF 1K T AC 188 K 220 µF 0,47 µF 1M 3,3 M B 0,1µF 2,2K 0,1Ω TAG 665 400 Z 22 M G 10n F BRX 48 4,7 K 100K 10nF 330Ω 10nF BP 101/2 1K 1N 4148 E = Einzelblitzkontakt T = Transformalor G = Glimmlampe Z = Zündspule B = Blitzröhre 3V+ Hot Shoe

Schaltplan

AUSFÜHRUNG 2

FC 35

MINOX

FC 35 Anschluß- und Meßpunkte

Leiterbahn-Seite +360 V +121,8 V Voltmeter 50 kΩ/V Alle Spannungen bezogen auf Elco- von 0 bis 2,3 V von 0 bis 360 V am Elko -2,17 V bei Elko 0 V -280 V bei Elko·360 V +140,4 V -3 V Batterie +3 V +360 V

Bestückungs-Seite
Einzelblitz und Fuß 0.1µF 2,2M 3,3M Elko 220µF Elko- 220µF Einzelblitz und Fuß Blitzröhre Hochspannung Blitzröhre Katode Halteblech TAG 665 400 K A G Widerslandsdrant 0,1 Ω Anode BRX48 330 Ω Halteblech 100µF 16 V 10 nF Schalter und Glimmiampe AC 188 E B C BP101 von Leiter- bohnseite 17µF 25 1N 4007 10nF Z111 A -3V Batterie Photo- Transistor BP 101/2 Transformer GL 3V Batterie Schalter

Montage - Vorschrift

  1. Diode 1 N 4007

Die Diode ist so einzubauen, daß kein Kontakt zwischen den Dioden - Anschlüssen und dem Transformatorgehäuse entsteht.

  1. Zündspule

Bei der Montage der Zündspule ist darauf zu achten, daß der schwarze Punkt bzw. der dickere Drahtanschluß zum Zündkondensator 0,1 uF zeigt. Der Drahtanschluß zwischen Zündspule und Blitzröhre ist so kurz wie möglich zu halten. Die Lötstelle zwischen Zündspule und Blitzröhre ist mit Isolierschlauch zu isolieren. Die Zündspule muß ca. 30 Grad schräg in Richtung Blitzröhre stehen.

  1. Integrations - Kondensator 3,3 uF

Bei der Montage des Integrations - Kondensators 3,3 uF, der auf der Leiterseite neben dem Fotothyristor sitzt, ist darauf zu achten, daß die Anschlußdrähte benachbarte Leiterbahnen nicht berühren.

  1. Zündkondensator 0,1 uF

Der Zündkondensator ist so zu montieren, daß er ca. 30 Grad schräg in Richtung Blitzröhre steht.

  1. Fotothyristor

Beim Austausch des Fotothyristors ist darauf zu achten, daß der neu eingebaute Fotothyristor die gleiche Position und gleiche Höhe des vorher eingebauten Fotothyristor hat.

6. Thyristor

Der Thyristor ist so zu montieren, daß er ca. 15 Grad schräg in Richtung Blitzröhre steht.

7. Blitzröhre

Beim Austausch der Blitzröhre ist darauf zu achten, daß der Glaskörper der neuen Blitzröhre nicht mit den Fingern berührt wird. Fingerabdrücke auf dem Glaskörper brennen nach Inbetriebnahme der Blitzröhre ein und vermindern die Leistung des Gerätes. Sollten doch einmal Fingerabdrücke auf den Glaskörper der Blitzröhre kommen, so sind diese mit einem weichen Tuch zu entfernen. Beim Einbau ist darauf zu achten, daß die Blitzröhre mit ihrem Reflektor in die richtige Position gebracht wird.

8. Abdeckplatte für Fotothyristor

Beim Zusammenbau des Blitzgerätes muß darauf geachtet werden, daß immer 2 Abdeckplatten über dem Fotothyristor liegen. Wird nur eine Abdeckplatte eingelegt, so sind die Computer-Blitze und die M - Blitze zu dunkel.

9. Zusammenbau des Blitzgerätes

a) Die Verbindungs - Litzen zwischen Gehäuserückteil und Leiterplatte müssen so verlegt werden, daß sie weder auf dem Transformator noch auf dem Elko 220 uF aufliegen, da sonst die Gehäuseteile aufsperren.
b) Darauf achten, daß die beiden Batteriekontakte im Batterierohr des Gehäuserückteils sitzen, da sonst kein elektrischer Kontakt zur Batterie besteht.

Montage - Vorschrift - für Ausführung 2

  1. Diode 1 N 4007

Die Diode ist so einzubauen, daß kein Kontakt zwischen den Dioden-Anschlüssen und dem Transformatorkern oder den Transformatoranschlüssen besteht.

Auf RICHTIGE POLUNG der Diode achten! Ring auf der Diode gegen Leiterplattenseite.

  1. Zündspule

Bei der Montage der Zündspule ist darauf zu achten, daß der schwarze Punkt bzw. der dickere Drahtanschluß zum Zündkondensator 0,1 μF zeigt. Der Drahtanschluß zwischen Zündspule und Blitzröhre (Hochspannungsanschluß) ist so kurz wie möglich zu halten. Die Lötstelle zwischen Zündspule und Blitzröhre ist mit hochspannungsfestem Isolierschlauch zu isolieren. Die Zündspule muß ca. 30 Grad schräg in Richtung Blitzröhre stehen.

  1. Zündkondensator 0,1 μF

Der Zündkondensator ist so zu montieren, daß er ca. 30 Grad schräg in Richtung Blitzröhre steht.

ACHTUNG: Anschlußdrähte vorsichtig vor dem Einbau biegen!

  1. Fototransistor BP 101

Beim Austausch des Fototransistors ist darauf zu achten, daß der neu eingebaute Fototransistor die gleiche Position und gleiche Höhe des vorher eingebauten Fototransistors hat.

  1. Thyristor

Der Thyristor ist so zu montieren, daß er ca. 15 Grad schräg in Richtung Blitzröhre steht.

  1. Diode 1 N 4148

Die neben dem Hauptthyristor stehend eingebaute Diode 1 N 4148 muß mit dem Markierungsring zum Thyristoranschluß gehen. Aus Temperaturgründen ist zwischen Leiterplatte und Diodenkörper ein Distanzröhrchen (Hohlniet) zu verwenden.

ACHTUNG: Anschlüsse dürfen den in der Nähe stehenden Drehwiderstand nicht berühren!

7. Drahtwiderstand 0,1 Ohm

Der Drahtwiderstand 0,1 Ohm (gerade Brücke) darf nur mit dem mittleren Anschluß vom Thyristor (Gate) verbunden sein. Er darf keinen anderen Fuß des Thyristors oder andere Bauteile berühren.

8. Blitzröhre

Beim Austausch der Blitzröhre ist darauf zu achten, daß der Glaskörper der neuen Blitzröhre nicht mit den Fingern berührt wird. Fingerabdrücke auf dem Glaskörper brennen nach Inbetriebnahme der Blitzröhre ein und vermindern die Leistung des Geräts. Sollten doch einmal Fingerabdrücke auf den Glaskörper der Blitzröhre kommen, so sind diese mit einem weichen Tuch zu entfernen. KEINE FLÜSSIGKEIT WIE SPIRITUS o.ä. verwenden, da damit der unsichtbar aufgedampfte Leitbelag entfernt wird und die Röhre nicht mehr sicher blitzt! Beim Einbau ist darauf zu achten, daß die Blitzröhre mit ihrem Reflektor in die richtige Position gebracht wird.

ACHTUNG: Zwischen Reflektor-Rückseite und Leiterplattenausschnitt, entlang dem Drahtwiderstand 0,1 Ohm, muß zwischen Reflektor und Leiterplatte eine Isolationsplatte eingeschoben werden.

9. Abdeckplatte für Fototransistor

Beim Zusammenbau des Blitzgeräts muß darauf geachtet werden, daß immer 2 Abdeckplatten (schwarz) auf den Fototransistor aufgesetzt werden. Wird nur eine Abdeckplatte verwendet, so sind die Computerblitze und die M-Blitze zu schwach wegen Lichteinfall.

10. Zusammenbau des Blitzgerätes

a) Die Verbindungslitzen zwischen Gehäuserückteil und Leiterplatten müssen so verlegt werden, daß sie weder auf dem Transformator noch auf dem Elko 220 μF aufliegen oder zwischen Kühlfahne des Thyristors und dem Gehäuse eingeklemmt werden, da sonst die Gehäuseteile aufsperren.
b) Darauf achten, daß die beiden Batteriekontakte im Batterierohr des Gehäuserückteils sitzen, da sonst kein elektrischer Kontakt zur Batterie besteht.

KUNDENDIENST-MITTEILUNG Nr. 1 V/80

Änderung am Elektronen-Blitzgerät FC 35 Typ 22090

Ausführung 2

Außeres Unterscheidungsmerkmal gegenüber der ersten Ausführung ist ein Langloch im Batteriefach mit darin sichtbarem Kreuzschlitz des Trimmpotentiometers.

Inneres Unterscheidungsmerkmal ist ein Fototransistor sowie eine dafür geänderte Schaltung. Der Fotothyristor der ersten Ausführung entfällt.

Bei der neuen Schaltung läßt sich die Lichtmenge mittels eines Trimmpotentiometers justieren.

Alle weiteren Veränderungen gehen aus den Ersatzteillisten V/80, den Ersatzteil-Preislisten 01.07.80, dem Schaltplan 1/80, den Platinenzeichnungen V/80 und der Montage-Vorschrift IV/80 hervor.

Änderungen zur Reparatur- und Ersatzteilliste

Seite 2 und 3 austauschen - Seite 4, 23, 24, 43 und 44 neu - Ersatzteil-Preisliste austauschen -

MINOXErsatzteil-PreislisteGültig ab:01.07.80
Blitzgerät FC 35Typ 22090Blatt 1
Pos.Bestell-Nr.Teilebezeichnung1.Aus-führung2.Aus-führungVerkaufs-PreisDM netto
102209 03356Abdeckplatte für Fotoempfängerxx0,10
202209 01612Batteriebrückexx0,20
302209 03335Batteriedeckel kpl.xx0,85
402209 03342Batteriekontakt untenxx0,25
502209 03334Batterieeinsatzxx0,53
602209 01598Batteriesymbol (Klebeschild)x0,05
702209 03033Blitzröhre CGJ 2030xx5,05
802209 03338Computerschieberxx0,35
902209 01505Diode 1 N 4007xx0,35
1002209 01552Diode 1 N4 148xx0,20
1102209 03344Drahtwiderstand 0,1 Rx0,10
1202209 01721Drahtwiderstand 0,2 Rx0,10
1302209 01589E.-Blitzknopf 614 B-728 BCxx0,20
1402209 03751Einlegeblende, Reflektorx0,30
1502209 03339Einschaltschieberxx0,45
1602209 03348Einzelblitzfeder Ixx0,20
1702209 03349Einzelblitzfeder IIxx0,25
1802209 01502Elko 0,47 μF/50 Vx0,30
1902209 02000Elko 220 μF/360 Vxx6,60
2002209 03032Elko 100 μF/10 Vxx0,70
2102209 71502Elko 4,7 μF/25 (16) Vx0,30
2202209 01809Fotothyristorx7,50
2302209 01504Fototransistor BP 101/2x3,50
2402209 03333Gehäuserückteil kpl.xx6,25
2502209 03332Gehäusevorderteil kpl.xx4,40
2602209 01582Glimmlampexx0,60
2702209 02013Gummi für Blitzröhrex0,10
2802209 03354Halteblech für Blitzröhrexx0,20
2902209 03353Halter für Schalterxx0,30
3002209 71701Hohlniet 2,1x1,3x0,05
3102209 01701Hohlniet, Batteriekontaktx0,05
3202209 02104Hohlniet, Batteriekontakt 2x3,4 SN.x0,05
Blitzgerät FC 35Typ 22090Blatt 2
Pos.Bestell-Nr.Teilebezeichnung1.Aus-führung2.Aus-führungVerkaufs Preis DM netto
3302209 01507Keramik Kond.10 nF/63 V-(10000 pF)xx0,25
3402209 01885Keramik-K.,100 pF/500 V SP5,R 2000x0,30
3502209 03456Kleinstschalter BSM,4A1,0035-303456xx1,00
3602209 01555Kondensator 0,1 μF/250 Vxx0,35
3702209 03352Kondensator 1,5 μF/250 Vx0,15
3802209 03455Kondensator 3,3 μF/100 vx0,35
3902209 01609MKT Kondensator 0,1/250 V,Rast.7,5x0,30
4002209 01720MKT Kondensator 10nF/250 V,RM 7,5x0,30
4102209 03341Leiterplatte (ohne Bestückung)xx2,30
4202209 01614Litze 0,14-40 mm, gelbx0,10
4302209 01615Litze 30 mm, blaux0,10
4402209 01617Litze 65 mm, schwarzx0,10
4502209 01634Litze 95 mm, schwarz oder blaux0,10
4602209 01635Litze 95 mm, rotx0,10
4702209 01636Litze 72 mm, graux0,10
4802209 01794Litze 0,14-75 mm, graux0,10
4902209 01932Litze 65 mm, rotx0,10
5002209 01933Litze 60 mm, schwarzx0,10
5102209 02100Litze 0,14-85 mm, rotx0,10
5202209 71617Litze 0,14-75 mm, rotx0,10
5302209 71634Litze 0,14-65 mm, rotx0,10
5402209 71932Litze 0,14-85 mm, gelbx0,10
5502209 71933Litze 0,14-25 mm, schwarzx0,10
5602209 02101Miniaturwiderstand 330 K, 1/8 Wx0,30
5702209 02102Miniaturwiderstand 10 K, 1/16 Wx0,30
5802209 03350Mittenkontaktfeder kpl.xx0,55
5902209 03355Mittenkontaktfußxx0,35
6002209 71721PVC-Ring für Blitzröhrex0,10
6102209 03340Rastplatte Comp.-Schieberxx0,30
6202209 03337Reflektor, bedampftxx1,85
6302209 03343Reflektor bedampfenxx-,--
6402209 03297Schaumstoff,selbstklebend,für Elkox0,10
Blitzgerät FC 35Typ 22090 Blatt 3
Pos.Bestell-Nr.Teilebezeichnung1.Aus-führung2.Aus-führungVerkaufs-PreisDM netto
6502209 03072Schraube,Kreuzschlitz 2x3, schwarzxx0,10
6602209 93072Schraube, Senk-M 2x3x0,10
6702209 03351Seitenfeder f.Mittenkontakt kpl.Fußxx0,55
6802209 01510Siliconring für Blitzröhrex0,10
6902209 03336Streuscheibexx0,50
7002209 03346Styroporverpackungxx0,85
7102209 01551Thyristor BRX 47/49/CRO2CMx0,90
7202209 01548Thyristor 665-400xx6,60
7302209 03059Transformerxx3,00
7402209 01815Transistor AC 188 Kxx2,75
7502209 03172Transistor BC 238 Bx0,30
7602209 01537Trimmer 1 M-Stehend Linearx0,80
7702209 01660Trimmer 1 Mx0,90
7802209 02046Trimmer 4,7 K, stehendx0,80
7902209 01545Widerstand 1 M-0207x0,10
8002209 01665Widerstand 2,2 H-0207xx0,10
8102209 01666Widerstand 3,3 H-0207xx0,10
8202209 01764Widerstand 680 Kx0,10
8302209 01805Widerstand 3,9 Kx0,10
8402209 01853Widerstand 1K-0207xx0,10
8502209 02103Widerstand 2,2 K - 0207x0,10
8602209 03664Widerstand 56 Kx0,10
8702209 01550Zenerdiode ZPD 11x0,50
8802209 01529Zündspulexx1,15
Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen

Marke : MINOX

Modell : FC 35

Kategorie : Blitzfoto
