IB-HUB1715-U3 - USB-Hub Icy Box - Kostenlose Bedienungsanleitung

Produkttyp	USB-Hub
Modell	IB-HUB1715-U3
Marke	Icy Box
Anzahl der Anschlüsse	15 (10x USB 3.0, 4x Ladeanschluss, 1x USB-C Power Delivery)
Datenübertragungsrate	Bis zu 5 Gbit/s (USB 3.0)
Power Delivery	USB-C mit bis zu 27 W
Material	Hochwertiges Aluminium
LED-Anzeige	Status-LED an jedem Port (blau = Daten, rot = Laden)
Ein-/Ausschalter	Ja, an jedem Port mit Speicherfunktion
Stromversorgung	Externes Netzteil (im Lieferumfang)
Kompatibilität	Rückwärtskompatibel zu USB 2.0 und 1.1
Systemvoraussetzungen	Freier USB 3.0 Typ-A Anschluss am Hostcomputer
Lieferumfang	1x Hub, 1x USB 3.0 Kabel (Typ-B zu Typ-A), 1x Netzteil, 2x Gummifüße, 1x Schnellinstallationsanleitung
Reinigung	Mit trockenem Antistatiktuch; keine aggressiven Reinigungsmittel
Sicherheitshinweise	Vor Feuchtigkeit schützen; Netzteil nur gemäß Typenschild verwenden; kein Betrieb bei Gewitter
Entsorgung	Elektrogerät nicht im Hausmüll; an Wertstoffhöfen abgeben
Garantie	2 Jahre (Herstellergarantie)
Kundenservice	[e-mail]; www.raidsonic.de

Häufig gestellte Fragen - IB-HUB1715-U3 Icy Box

Wie schalte ich einen einzelnen USB-Anschluss ein/aus?

Drücken Sie den Ein-/Ausschalter kurz, um den Port einzuschalten (LED leuchtet). Halten Sie ihn 1-2 Sekunden gedrückt, um ihn auszuschalten (LED erlischt).

Warum leuchten manche Anschlüsse blau und andere rot?

Blaue Anschlüsse dienen der Datenübertragung, rote Anschlüsse sind ausschließlich zum Laden von Geräten vorgesehen.

Kann ich den Hub an einem USB 2.0 Anschluss betreiben?

Ja, der Hub ist abwärtskompatibel. Die Datenrate wird dann auf USB 2.0 Geschwindigkeit (480 Mbit/s) reduziert. Für volle Leistung empfehlen wir USB 3.0.

Wie viele Geräte kann ich gleichzeitig laden?

Sie können bis zu 4 Geräte über die roten Ladeanschlüsse laden. Zusätzlich steht ein USB-C Power Delivery Anschluss mit bis zu 27 W zur Verfügung.

Was bedeutet die Speicherfunktion der Ein-/Ausschalter?

Die Speicherfunktion stellt sicher, dass die Ein-/Ausschaltzustände der einzelnen Ports auch nach einem Neustart des Hostcomputers erhalten bleiben.

Ist der Hub mit meinem Laptop kompatibel, der nur USB-C hat?

Ja, Sie benötigen einen USB-C auf USB-A Adapter oder ein entsprechendes Kabel, da der Hub einen USB 3.0 Typ-A Anschluss benötigt. Die vollständige Funktionalität bleibt erhalten.

Wie reinige ich den Hub richtig?

Verwenden Sie ein trockenes Antistatiktuch. Vermeiden Sie aggressive Reinigungsmittel und Flüssigkeiten, um Schäden an der Elektronik zu vermeiden.

Was tun, wenn der Hub überhitzt?

Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und das Gerät keiner direkten Sonneneinstrahlung ausgesetzt ist. Entfernen Sie Gegenstände, die die Wärmeableitung behindern.

Kann ich den Hub ohne das mitgelieferte Netzteil betreiben?

Nein, der Hub benötigt das externe Netzteil, um alle Ports mit Strom zu versorgen. Ohne Netzteil könnten angeschlossene Geräte nicht ausreichend mit Energie versorgt werden.

Wo finde ich die vollständige Bedienungsanleitung?

Die Schnellinstallationsanleitung liegt dem Produkt bei. Die vollständige Anleitung können Sie auf der Website www.raidsonic.de oder unter [e-mail] anfordern.

BEDIENUNGSANLEITUNG IB-HUB1715-U3 Icy Box

Schnellinstallationsanleitung

15 Port USB 3.0 Hub & Charger

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf aWahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
- Lüfter-Auslass und passive Kühlkörper freihalten
- direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen

Sicherheitshinweise

- keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Quick installation guide IB-HUB1715-U3

Lieber Kunde, vielen Dank, dass Sie sich für ein ICY BOX® Produkt entschieden haben. Bitte nehmen Sie die folgenden Produktinformationen zur Kenntnis.

Key features

• 15 in 1 - 10x USB 3.0, 4x Laden, 1x Power Delivery
- Ein und Ausschalter an jedem USB Type-A Anschluss mit Speicherfunktion
• Type-C ^TM Power Delivery mit bis zu 27 W
• Status LED an jedem Port
• USB 3.0 mit bis zu 5 Gbit/s
• Gefertigt aus hochwertigem Aluminium

Package content

1x IB-HUB1715-U3, 1x USB 3.0 Type-B to Type-A cable, 1x Power adapter, 2x rubber feet, 1x Quick-installation-guide

Verpackungsinhalt

1x IB-HUB1715-U3, 1x USB 3.0 Type-B zu Type-A Kabel, 1x Netzteil, 2x Gummifüße, 1x Schnellinstallationsanleitung

System requirements

Einen freien USB 3.0 Type-A Anschluss an Ihrem Hostcomputer

Quick installation guide IB-HUB1715-U3

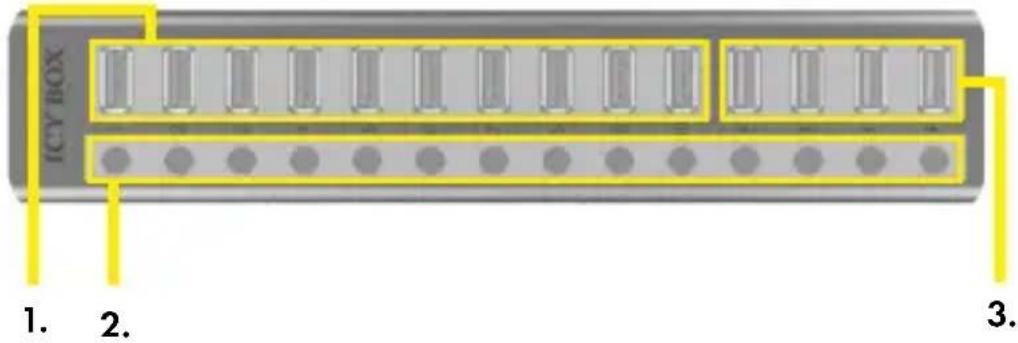

Product overview / Produktübersicht

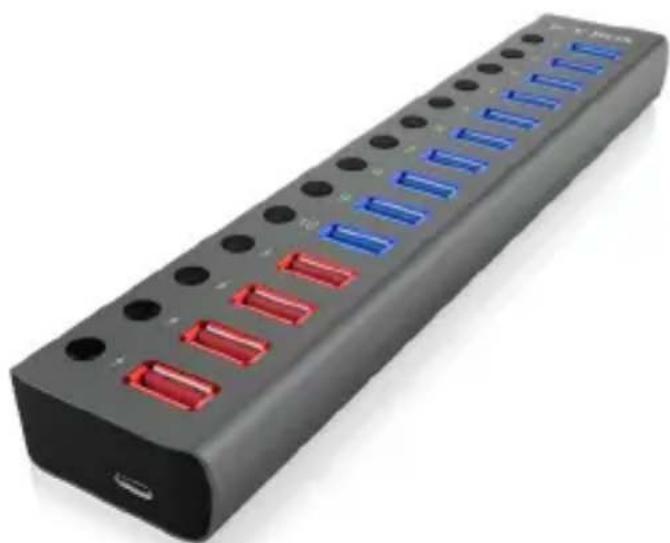

HINWEIS: Die blau leuchtenden Anschlüsse für Datentransfer, die roten Anschlüsse nur zum Laden.

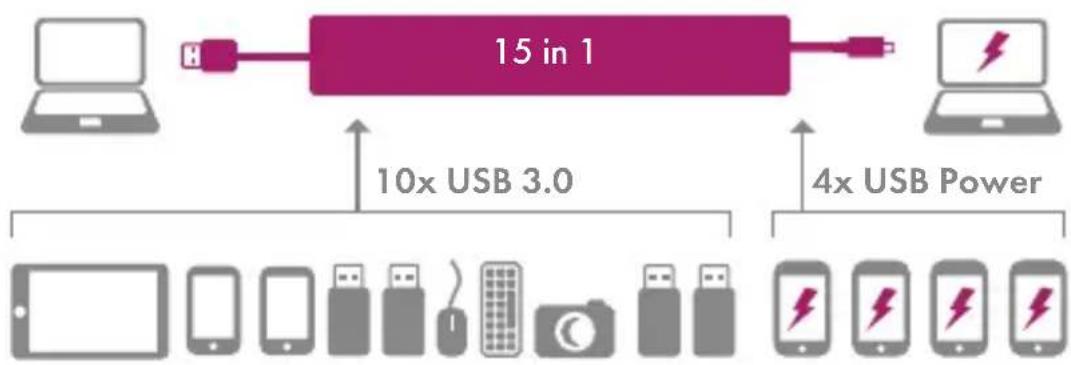


Schnellinstallationsanleitung IB-HUB1715-U3

Starting Up

• Schließen Sie das beiliegende USB 3.0 Kabel am Hub an.
• Schließen Sie das Netzteil am Hub an und verbinden es mit dem Stromnetz.
• Schließen Sie nun das USB 3.0 Kabel an Ihrem USB 3.0 Type-A Anschluss Ihres Hostcomputers an.
  • Die einzelnen USB Type-A Anschlüsse leuchten nun auf. (10x blau für Datentransfer, 4x rot zum Laden). Leuchtet der Anschluss, ist er aktiv. Ist die LED aus, ist der Anschluss deaktiviert.
• Mit den 14x Ein-/Ausschalter können Sie jeden einzelnen Anschluss nach bedarf ein und ausschalten.
• Einschalten: einmal kurz drücken. LED ein.
  • Ausschalten: ca. 1-2 Sekunden halten. LED aus.
• Die Speicherfunktion sorgt dafür, dass auch nach Neustart des Systems die deaktivierten Anschlüsse deaktiviert und die aktivierten aktiviert bleiben.

|
